INSTRUKCJA OBSŁUGI Signature Elite ES35C POLK

Instrukcje bezpieczeństwa....59

Co znajduje się w pudełku....60

Jak połączyć swój system....60

Rozmieszczenie głośników z serii Signature Elite......61

Specyfikacje 63

Możesz spodziewać się doskonałej jakości dźwięku

Dziękujemy za wybór głośników firmy Polk z serii Signature Elite, która jest wyraźna, stylowa i zaprojektowana z myślą o jakości i wydajności. Wysokowydajna seria Signature Elite cechuje się opatentowanymi przez Polk regulowanymi kontrolerami i głośnikami wysokotonowymi typu Dynamic Balance®, co zapewnia krystaliczną czystość wysokich zakresów oraz bardziej realistyczne średnie zakresy. Technologia Power Port® zapewnia potężniejsze i bardziej melodyjne uderzenie głębokich basów. Seria Signature Elite firmy Polk jest wyposażona w rozszerzoną gamę wysokowydajnych, najnowocześniejszych technologii audio, które wzbogacają kino domowe i muzykę o niespotykane dotąd smaczki. Dzięki nowoczesnemu, amerykańskiego mukończeniu każdy głośnik posiada piękne zagięcia i agresywne akcenty, które pasować będą do każdego wystroju. Nieskazitelna i prosta – seria Signature Elite firmy Polk to amerykański sprzęt hi-fi, który został zaprojektowany i skonstruowany z myślą o Twojej rozrywce

Zbudowaliśmy naszą reputację jako „Specjaliści od mówców” dla od ponad 45 lat jesteśmy dumni z naszego doskonałego dźwięku i jakość wykonania, która zawiera wiele opatentowanych i nagradzanych innowacje audio. Budowanie dla mieszkańców Polk produkty audio to nie tylko praca - to pasja. A jeśli tak Pamiętam jedną rzecz, pamiętajmy o tym: Żyjemy według Najprawdziwsza zasada dotycząca tego, co powinien zapewniać dźwięk - doskonały dźwięk przystępna cena dla każdego!

Pomoc techniczna lub serwis

Jeśli czegokolwiek brakuje, odnotowano uszkodzenie lub głośnik nie działa, to natychmiastowo powiadom Obstługę klienta Polk Audio, korzystając z numeru 800-377-7655 (od poniedziałku do piątku, godz. 9:00-17:30 EST, tylko na terenie Stanów Zjednoczonych i Kanady). Jeśli doświadczasz problemów po zastosowaniu wskazówek dotyczących połączenia, prosimy dwukrotnie sprawdzić potączenia przewodowe. Jeżeli problem dotyczy głośnika, skontaktuj się z autoryzowanym dealerem Polk Audio, u którego dokonałeś zakupu, lub skontaktuj się z Obsługą klienta Polk Audio pod numerem 800-377-7655 (od poniedziałku do piątku, godz. 9:00-17:30 EST, tylko na terenie Stanów Zjednoczonych i Kanady), lub wyślij e-maila na adres [e-mail]. Jeśli znajdujesz się poza obszarem Stanów Zjednoczonych i Kanady, prosimy odwiedzić www.polkaudio.com, aby otrzymać dane kontaktowe do działu wsparcia.

OSTRZEŻENIE: Postłuchaj uważnie Głośniki i subwoofery Polk Audio mogą odtwarzać muzykę przy niezwykle wysokim poziomie głośności, co może skutkować poważnym lub permanentnym uszkodzeniem słuchu. Polk Audio, Inc. nie ponosi odpowiedzialności za utratę słuchu, okaleczenie ciała lub uszkodzenie mienia, co może wynikać z niewłaściwego korzystania z produktów tej firmy. Stosuj się do tych wytycznych i zawsze kieruj się zdrowym rozsqdkiem, kiedy regulujesz głośność:

- Ograniczaj długotrwałe słuchanie muzyki przy głośności przekraczającej 85 decybeli (dB). Aby dowiedzieć się więcej na temat poziomów głośności, sprawdź wytyczne Agencji Bezpieczeństwa i Zdrowia w Pracy (OSHA) na stronie http://www.osha.gov/.

Utylizacja produktów

Określone międzynarodowe, narodowe i/lub lokalne akty prawne i/lub regulacje mogą mieć zastosowanie w zakresie utylizacji tego produktu. Aby uzyskać więcej informacji, prosimy o kontakt ze sprzedawcą detalicznym, u którego został zakupiony ten produkt, lub o kontakt z Importerem/Dystrybutorem firmy Polk w Twoim p. Więcej informacji jest także dostępnych na stronii www.polkaudio.com lub poprzez kontakt z Polk A na 5541 Fermi Court, Carlsbad, California 92008, Zjednoczone. Numer telefonu: 1-800-377-7655.

Ten symbol na naszych produktach elektrycznych lub ich opakowaniach oznacza, że wyrzucanie omawianego produktu jako odpadu komunalnego jest zabronione w Europie. Aby pozbyć się produktów we właściwy sposób, prosimy utylizować produkty zgodnie z lokalnymi aktami prawnymi i regulacjami dotyczącymi utylizacji urządzeń elektrycznych i elektronicznych. Postępując zgodnie z powyższym, chronisz zasoby naturalne i promujesz ochronę środowiska poprzez należyte postępowanie z odpadami po sprzęcie elektronicznym i poprzez ich utylizację.

PRZESTROGA

RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM NIE OTWIERAĆ

PRZESTROGA

ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE NALEŻY ZDEJMOWAĆ OBUDOWY (ANI ŚCIANKI TYLNEJ). WEWNĄTRZ NIE MA CZĘŚCI MOŻLIWYCH DO NAPRAWIENIA PRZEZ UŻYTKOWNIKA. PRACE SERWISOWE NALEŻY ZLECIĆ WYKWALIFIKOWANEMU PERSONELOWI SERWISOWEMU.

Błyskawica z symbolem grotu strzałki umieszczona wewnątrz trójkąta równobocznego ostrzega użytkownika o obecności nieizolowanego niebezpiecznego napięcia wewnątrz obudowy

produktu, które może być wystarczająco silne, aby wywołać porażenie prądem.

Wykrzyknik umieszczony wewnątrz trójkąta równobocznego zwraca uwagę użytkownika na ważne instrukcje obsługi i konserwacji

(serwisowania) zawarte w literaturze dołączonej do urządzenia.

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

1. Należy przeczytać te instrukcje.
2. Należy zachować te instrukcje.
3. Należy przestrzegać wszystkich ostrzeżeń.
4. Należy postępować zgodnie z instrukcjami.
5. Nie wolno używać urządzenia w pobliżu wody.
6. Należy czyścić wyłącznie suchą ściereczką.
7. Nie należy blokować otworów wentylacyjnych. Należy przeprowadzić instalację zgodnie z instrukcjami producenta.
8. Nie należy instalować urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, wyloty ogrzewania, piece lub inne urządzenia generujące ciepło (w tym wzmacniacze).

9. Należy stosować wyłącznie dodatki/akcesoria wskazane przez producenta.

10. Należy używać sprzętu wyłącznie z wózkami,

stojakami, statywami, wspornikami lub stolikami wskazanymi przez producenta lub sprzedawanym z urządzeniem. W przypadku korzystania z wózka należy zachować ostrożność podczas przemieszczania zestawu wózek-urządza aby uniknąć obrażeń powstałych w wyn przewrócenia.

1. Wszystkie prace serwisowe należy zlecić wykwalifikowanemu personelowi serwisowemu. Serwisowanie jest wymagane, jeśli urządzenie zostało w jakikolwiek sposób uszkodzone, np. uszkodzony jest przewód zasilający lub wtyczka, nastąpiło rozłanie płynu lub obiekty wpadły do środka urządzenia, urządzenie znajdowało się pod wpływem deszczu lub wilgoci oraz nie działa prawidłowo bądź zostało upuszczone.

Podręcznik Użytkownika

Uwagi dotyczące użytkowania OSTRZEŻENIA

• Należy unikać wysokich temperatur. Podczas montażu na stojaku należy zapewnić odpowiednie rozproszenie ciepła.
• Urządzenie powinno być wolne od wilgoci, wody i kurzu.
• Nie należy blokować otworów wentylacyjnych.
• Nie należy dopuścić, aby obce obiekty wpadły do środka urządzenia.
• Nie należy dopuścić do zetknięcia urządzenia ze środkami owadobójczymi, benzenem i rozcieńczalnikami.
• Nie wolno nigdy demontować urządzenia ani modyfikować go w jakikołwiek sposób.
• Nie należy utrudniać wentylacji poprzez zakrywanie otworów wentylacyjnych przedmiotami, takimi jak gazety, obrusy lub zastony.
• Nie wolno umieszczać na urządzeniu źródeł nieostoniętego ognia, takich jak zapalone świece.
• Nie wolno narazić urządzenia na rozlanie lub kapanie płynów.
• Nie wolno umieszczać na urządzeniu przedmiotów napełnionych płynami, takich jak wazony.

Uwaga dotycząca recyklingu:

Materiały opakowaniowe tego produktu nadają się do recyklingu i ponownego użycia. Wszelkie materiały należy utylizować zgodnie z lokalnymi przepisami dotyczącymi recyklingu. Podczas wyrzucania urządzenia należy przestrzegać lokalnych zasad lub przepisów.

Deklaracja zgodności UE

[Sound United, LLC] niniejszym oświadcza, że ten produkt jest zgodny z dyrektywami UE/WE. Pełny tekst deklaracji zgodności UE jest dostępny pod poniższym adresem internetowym:

RoHS: 2011/65/UE i dyrektywa zmieniająca (UE) 2015/863

Adres URL deklaracji zgodności UE:

1. Głośnik(i)
2. Podręcznik użytkownika
3. Kartę rejestracyjną
4. Samoprzylepne podkładki gumowe (osiem dla głośników półkowych lub cztery dla głośników kanału środkowego)
5. Schemat mocowania na ścianę (tylko dla ES35, ES15 oraz ES10)
   (Przewód do głośnika nie jest załączony)

JAK POŁĄCZYĆ SWÓJ SYSTEM

Aby uzyskać najlepszą jakość dźwięku, należy właściwie podłączyć głośniki.

Przygotowanie przewodów

Postępuj zgodnie ze wskazówkami dotyczącymi połączenia, które są dołączone do Twojego odbiornika/wzmacniacza. Ściągnij izolację ½" (12,7 mm) z obu przewodników kabla, tak by wystawić goły me skręcić oddzielne przewodniki w jedną niepostrzępioną żyłę. Zauważ, że jedna z końcówek z tytu każdego głośnika jest czerwona (+), a inna jest czarna (-). Upewnij się, że podłączasz przewód od końcówki dodatniej (+) wzmacniacza lub odbiornika do końcówki czerwonej (+) swojego głośnika, a przewód od końcówki ujemnej (-) wzmacniacza lub odbiornika od końcówki czarnej (-) swojego głośnika. Większość przewodów posiada wskaźnik (np. kodowanie kolorami, żebrowanie lub napis) na jednym z dwóch przewodników, aby pomóc Ci zachować spójność.

Poniższe zalecenia są dla wszystkich połączeń od wzmacniacza/odbiornika do każdego głośnika:

Długość Średnica mm2

Długość do 25' 16 lub lepiej ,5 lub lepiej
Długość większa niż 25', ale mniejsza niż 50' (15m)	14 2,5 lub lepiej
Długość większa niż 25', ale mniejsza niż 50' (15m)	12 4,0 lub lepiej
Długość większa niż 75' (25m)	10 6,0 lub lepiej

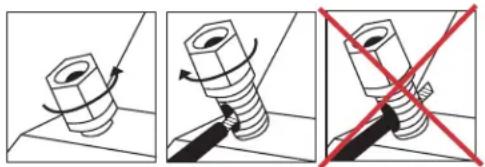

Śruby zaciskowe

Aby potączyć przewód ze śrubą zaciskową, odkręć nakładkę śruby zaciskowej i włóż goły przewód do otworu przy podstawie śruby zaciskowej. Nie wkładaj izolowanej części przewodu do otworu, ponieważ nie zapewni to dobrego połączenia. Zaciśnij nakładkę śruby do momentu, aż nakładka solidnie osiądzie na przewodzie, ale nie zaciskaj za mocno.

Występuje parę możliwości zastosowania złączy w zależności od przewodów do głośników i tak naprawdę wszystko sprowadza się do osobistych preferencji. Trzy z najbardziej popularnych złączy to: wtyczki bananowe, wtyczki widełkowe oraz przewody nieizolowane. Jeżeli wiesz, gdzie chcesz umieścić swoje głośniki i planujesz ustawić swój system i tam go pozostawisz, to przewody nieizolowane sprawdzą się bardzo dobrze. Upewnij się tylko, że nie występują przypadkowe żyły mogące stanowić przeszkodę. Jeśli lubisz eksperymentować z rozmieszczeniem głośników, to wtyczki widełkowe lub wtyczki bananowe oferują więcej możliwości w odłączaniu i ponownym złączaniu przewodów.

Wtyczki bananowe

Śruby zaciskowe z serii Signature Elite posiadają otwory przy zakończeniu ich nakładek, co umożliwia podłączanie zarówno pojedynczych, jak i podwójnych wtyczek bananowych. Aby korzystać z wtyczek bananowych, powoli wyważ zatyczki śruby zaciskowej, co odstoni otwory na wtyczki bananowe. Śruby zaciskowe mogą przyjąć podwójne zatyczki bananowe.

Połączenie głośników: podstawowa wieża, centrum, półka oraz Satellite Surround

(ES60, ES55, ES50, ES35, ES30, ES20, ES15, ES10) Upewnij się, że złącza czerwone (+) i czarne (-) na Twoim wzmacniaczu lub odbiorniku są potączone ze złączami czerwonymi (+) i czarnymi (-) na Twoich głośnikach. Jeśli Twoje głośniki brzmią „stabo” z ledwo słyszalnym basem i z ledwie dostrzegalnym głośnikiem środkowym, to oznacza, że przewody z jednego głośnika są podłączone na odwrót. Sprawdź dwukrotnie wszystkie potączenia.

Wzmac. mocy

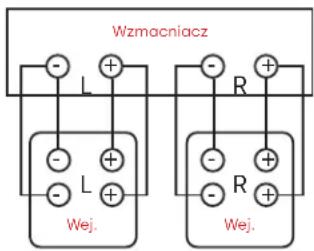

Bi-Wiring (Wieże ES60, ES55 oraz ES50)

Połączenie typu Bi-wiring zapewnia zauważalną poprawę ogólnej przejrzystości dźwięku Twoich głośników. Po usunięciu zworek poprowadź oddzielne przewody głośnika do kontrolerów niskiej i wysokiej częstotliwości z pojedynczego wzmacniacza (górny zestaw śrub zaciskowych jest przeznaczony dla kontrolerów wysokiej częstotliwości, natomiast dolny zestaw jest przeznaczony dla kontrolerów niskiej częstotliwości). Połącz jeden zestaw przewodów głośnika do górnych końcówek na każdym głośniku oraz jeden zestaw przewodów do dolnych końcówek. Połącz pozostałe końcówki obu zestawów przewodów do takich samych wyjść wzmacniacza. Sprawdź podręcznik użytkownika wzmacniacza/odbiornika, aby uzyskać instrukcje dotyczące konfiguracji.

Wzmacniacz L + - R + - L + - R + - L + - R + - Wej. Wej.

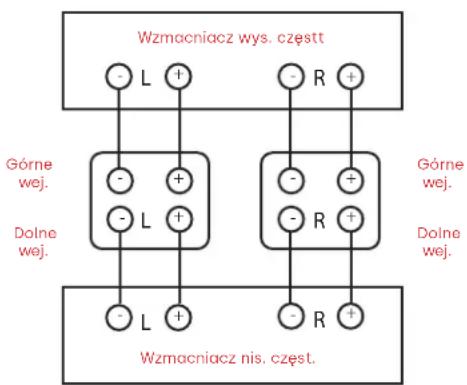

Bi-Amping (Wieże ES60, ES55, ES50)

Bi-amping pozwala na wykorzystanie oddzielnych wzmacniaczy dla wysokich i niskich zakresów częstotliwości Twojego głośnika w celu zagwarantowania lepszego zakresu dynamiki i zmniejszenia zniekształceń. Sugerujemy, aby Twoje oddzielne wzmacniacze posiadały identyczne wzmocnienie, co zagwarantuje równowagę dźwięku głośnika. Po usunięciu zworek potącz przewody głośnika od wyjść wzmacniacza wysokiej częstotliwości do górnego zestawu śrub końcówek na każdym głośniku. Postępuj w ten sam sposób, kiedy będziesz łączyć wyjścia wzmacniacza niskiej częstotliwości do dolnego zestawu końcówek. Pamiętaj, aby zachować właściwą polaryzację okablowania (+ do +, - do -) przy wszystkich połączeniach. Sprawdź podręcznik użytkownika wzmacniacza/odbiornika, aby uzyskać instrukcje dotyczące konfiguracji. instructies.

Zalecenia dotyczące rozmieszczenia Głośnika kanału środkowego ES35 oraz ES30

Najbardziej popularnym rozmieszczeniem Twojego głośnika kanału środkowego ES35 lub ES30 jest ustawienie na półce poniżej Twojego płaskiego ekranu telewizora (jeśli posiadasz zabudowę telewizora starszego typu, popularne rozwiązanie to umieszczenie swojego głośnika kanału środkowego na telewizorze, wiążąc dialog i efekty z ekranem). Uwaga: ES35 oraz ES30 NIE są ekranowane magnetycznie, jeśli korzystasz ze starszego telewizora.

Głośnik kanału środkowego ES35, który może służyć jako głośnik lewy, środkowy lub prawy (L/C/R), posiada otwory w kształcie dziurek do klucza do łatwego mocowania na ścianę (sprawdź instrukcje dotyczące schematu mocowania na ścianę, aby uzyskać więcej informacji).

Menu „zarządzania basem” lub „konfiguracji głośnika” większości odbiorników przestrzennych oferuje wybór trybu „normalnego” oraz „szerokiego” w przypadku użytkowania mniejszego głośnika. W oddzielnych procesorach cyfrowych kanału tryb występuje odpowiednio jako „mały” i „duży”. Tryb normalny (mały) filtruje częstotliwości basu z głośników kanału środkowego, głośników półkowych oraz głośników satelitarnych dźwięku przestrzennego, i wysyła je do głównych, przednich, lewych i prawych głośników lub do gniazda wejścia subwoofera (LFE). Tryb szeroki (duży) wysyła niefiltrowany sygnał o pełnym zakresie do tych głośników. Korzystaj z trybu małego (normalnego), aby uzyskać wydajność i niezawodność optymalnego wyśrodkowania i kanału przestrzennego.

ROZMIESZCZENIE GŁOŚNIKÓW Z SERII SIGNATURE ELITE

Aby zmaksymalizować jakość dźwięku swojego systemu głośników, niezależnie od tego, czy zakupiteś głośniki wieżowe, głośnik kanału środkowego, głośniki półkowe lub satelitarne głośniki dźwięku przestrzennego, poprawne rozmieszczenie to wszystko. Spójrz na następujące przykłady i wypróbuj je, bazując na głośnikach serii Signature Elite, na które się zdecydowateś.

Uwaga: Twoje głośniki z serii Signature Elite są kompatybilne z ustawieniami 2.0, 2.1, 3.1, 5.1, 7.1 oraz 9.1 (opcjonalny subwoofer został ujęty na obrazkach).

polk

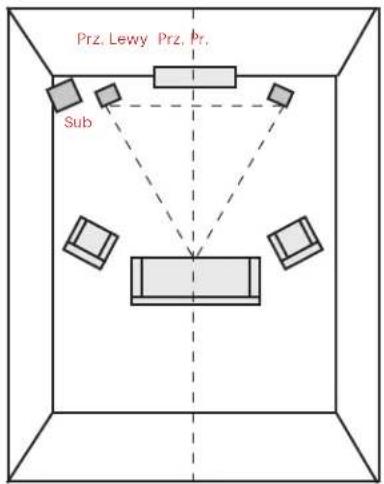

Odstuch w Systemie 2.1

Uzyskaj najbardziej realistyczny obraz dźwiękowy poprzez rozmieszczenie z zachowaniem największych możliwych odległości od osób słuchających. Jeżeli warunki pomieszczenia wymagają zwiększenia odległości rozmieszczonych głośników, możesz umiejscowić osoby słuchające bliżej środka, by zapewnić bardziej solidny obraz dźwiękowy środka.

Prz. Lewy Prz. Pr. Sub

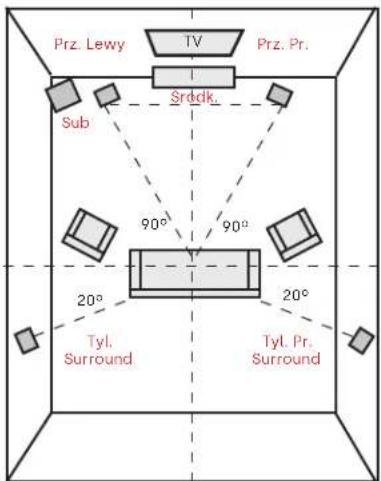

Odstuch w 5.1 Surround

Możesz korzystać z głośników z serii Signature Elite, używając tylnych głośników z dźwiękiem przestrzennym w systemie kina domowego Polk Audio. Idealnym rozmieszczeniem tylnego głośnika kanału z dźwiękiem przestrzennym jest ustawienie na bocznej ścianie, nieco za i ponad miejscem osoby słuchającej.

Uwaga: Jeśli nie możesz umieścić tylnych głośników z dźwiękiem przestrzennym na ścianach bocznych, rozmieść je na tylnej ścianie powyżej miejsca osoby słuchającej.

Prz. Lewy TV Prz. Pr. Śrddk. Sub 90° 90° 20° Tyl. Surround 20° Tyl. Pr. Surround

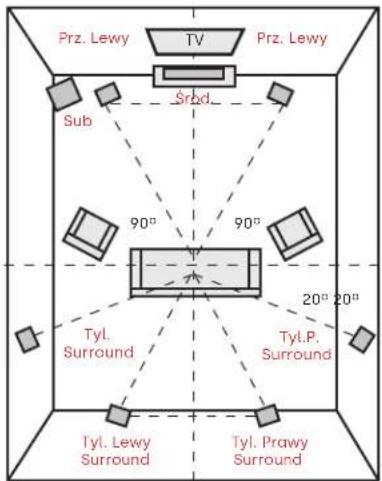

Odstuch w 7.1 Surround

Ciesz się dodatkową głębią, doświadczając dźwięku przestrzennego z czterema tylnymi głośnikami przestrzennymi zamiast korzystać z dwóch tylnych głośników.

Głośniki do mocowania na ścianę (ES35, ES15, ES10)

Te głośniki posiadają wbudowane otwory w kształcie dziurek od klucza i wkładkę na śrubę gwintowaną (tylko ES10) do łatwego montażu na ścianę. Wykorzystaj załączony schemat mocowania na ścianę, aby bezpiecznie zamontować te głośniki.

Prz. Lewy TV Prz. Lewy Srbd. Sub 90° 90° 20° 20° Tyl. Surround Tyl.P. Surround Tyl. Lewy Surround Tyl. Prawy Surround

Dodawanie samoprzylepnych podkładek gumowych (ES30, ES35, ES20, ES15, ES10)

W celu solidnego przytwierdzenia głośników z serii Signature Elite w miejscu i uniknięcia potencjalnych szkód podłóg i mebli zaleca się zastosowanie załączonych samoprzylepnych podkładek gumowych od spodu głośnika.

Zerwij i przyklej w rogach zabudowy głośnika

Czyszczenie głośników firmy Polk

Dokonałeś zakupu wysokiej jakości sprzętu firmy Polk z pewnego powodu. Utrzymaj swoje głośniki w dobrym stanie na lata, stosując się do następujących prostych wskazówek.

Czyść zabudowę za pomocą zwilżonej szmatki. Nie używaj produktów polerskich do mebli na membranie

Dane techniczne serii Signature Elite
ES60 ES55 ES50
Pełny zakres – pasywne Pełny zakres – pasywne Pełny zakres – pasywne
Przetworniki
Głośnik wysokotonowy 1–1 cal, głośnik z terylenu typu High-Res Dome	1–1 cal, głośnik z terylenu typu High-Res Dome	1–1 cal, głośnik z terylenu typu High-Res Dome
Głośnik średniotonowy 3–6,5 cali, kontrolery polipropylenowe, wzmocnione miką z tech. Dynamic Balance	2–6,5 cali, kontrolery polipropylenowe, wzmocnione miką z tech. Dynamic Balance	2–5,25 cali, kontrolery polipropylenowe, wzmocnione miką z tech. Dynamic Balance
Częstotliwość zwrotnicy 2,4 kHz 2,4 kHz 2,3 kHz
Ogólne
Rekomendowane wzmocnienie (wpc)	50–300W 40–200W 40–200W
Impedancja Kompatybilny z amplitunerami i wzmacniaczami 8Ω
Pasmo przenoszenia 32 Hz–40 kHz 33 Hz–40 kHz		38 Hz–40 kHz
Skuteczność (2.83V/1m)	90 dB	89 dB	88 dB
Wejścia elektryczne	Podwójne, pozłacane śruby zaciskowe do 5 potączeń	Podwójne, pozłacane śruby zaciskowe do 5 potączeń	Podwójne, pozłacane śruby zaciskowe do 5 potączeń
Wagi i wymiary
Wysokość (mm)	1130	1054	950
Szerokość (mm)	216	216	191
Głębokość (mm)	399	318	277
Szerokość z podporami (mm)	297	297	262
Waga	23,6 kg	20,0 kg	14,5 kg

Dane techniczne serii Signature Elite

	ES35 ES30 ES20 ES15 ES10
	Lewy/Środkowy/Prawy (L/C/R) głośnik	Dedykowany środek Środkowy głośnik	Petny zakres - pasywny głośnik półkowy	Petny zakres - pasywny głośnik półkowy	Jednodrożny głośnik Surround
Przetworniki
Głośnik wysokotonowy	1-1 cal, głośnik z terylenu typu High-Res Dome	1-1 cal, głośnik z terylenu typu High-Res Dome	1-1 cal, głośnik z terylenu typu High-Res Dome	1-1 cal, głośnik z terylenu typu High-Res Dome	1-1 cal, głośnik z terylenu typu High-Res Dome
Głośnik średniotonowy	6-3 cali, kontrolery polipropylenowe, wzmocnione miką z tech. Dynamic Balance	2-5,25 cali, kontrolery polipropylenowe, wzmocnione miką z tech. Dynamic Balance	1-6,5 cali, kontrolery polipropylenowe, wzmocnione miką z tech. Dynamic Balance	1-5,25 cali, kontrolery polipropylenowe, wzmocnione miką z tech. Dynamic Balance	1-4 cali, kontrolery polipropylenowe, wzmocnione miką z tech. Dynamic Balance
Częstotliwość zwrotnicy	2,7 kHz 2,8 kHz 2,4 kHz 2,3 kHz 2,1 kHz
Możliwość montażu na ścianie—	Ja Nein Nein Ja Ja
Możliwość montażu na ścianie—1/4"-20 Wkład gwintowany	Nie Nie Nie Nie Tak
Ogólne
Rekomendowane wzmocnienie (wpc)	20-150W 20-125W 20-125W 20-100W 20-100W
Impedancja Kompatybilny z amplitunerami i wzmacniaczami 8Ω
Totale frequentiekarakteristiek	68 Hz-40 kHz	55 Hz-40 kHz	41 Hz-40 kHz	44 Hz-40 kHz	80 Hz-40 kHz
Sensitiviteit (2.83V/1m)	89 dB	88 dB	86 dB	85 dB	84 dB
Wejścia elektryczne	Pojedyncze, pozt.	Pojedyncze, pozt. Pojedyncze, pozt.	Pojedyncze, pozt.	Pojedyncze, pozt.	Enkel goudverguld 5-Wege-luidspreke luidsprekerklemme
śruby zacisk. do 5 pot.	śruby zacisk. do 5 pot.	śruby zacisk. do 5 pot.	śruby zacisk. do 5 pot.	śruby zacisk. do 5 pot.
Wysokość (mm)	104	191	376	305	213
Szerokość (mm)	620	508	216	191	137
Głebokość (mm)	156	269	351	259	155
Waga	6,4 kg	8,6kg	7,7 kg	5,9 kg	2,7 kg

Ograniczona 5-letnia gwarancja

Firma Polk Audio, Inc. gwarantuje wyłącznie pierwotnemu nabywcy, że niniejszy głośnik Polk Audio ("produkt") będzie wolny od wad materiałowych i wykonawczych przez okres pięciu (5) lat od daty pierwotnego zakupu detalicznego od autoryzowanego sprzedawcy Polk Audio. Jednakże niniejsza gwarancja automatycznie wygasa przed upływem pięciu (5) lat, jeśli pierwotny nabywca detaliczny odsprzeda lub w inny sposób przekaże produkt innej osobie. Pierwotny nabywca detaliczny będzie dalej określany jako „użytkownik”. Aby umożliwiać Polk Audio zaoferowanie możliwe najlepszej obsługi gwarancyjnej, prosimy o wypełnienie karty rejestracji produktu i przestanie jej do producenta na adres podany na kartach produktów w ciągu dziesięciu (10) dni od daty zakupu.

Wadliwe produkty muszą zostać wystane wraz z dowodem zakupu opłaconą z góry i ubezpieczoną przesyłką do autoryzowanego sprzedawcy Polk Audio, od którego Produkt został zakupiony, lub do autoryzowanego centrum serwisowego. Produkty muszą być wystane w oryginalnym opakowaniu transportowym lub jego odpowiedniku; w każdym przypadku ryzyko utraty lub uszkodzenia podczas transportu ponosi użytkownik. Jeśli podczas badania przez producenta lub autoryzowanego sprzedawcy Polk Audio okaże się, że urządzenie było wadliwe pod względem materiałów lub wykonania w dowolnym momencie okresu gwarancyjnego, Polk Audio lub autoryzowany sprzedawca Polk Audio według własnego uznania naprawi lub wymieni ten produkt bez dodatkowych opłat, z wyjątkiem przypadków określonych poniżej. Wszystkie wymienione części i produkty stają się własnością Polk Audio. Produkty wymienione lub naprawione w ramach niniejszej gwarancji zostaną zwrócone w rozsądnym czasie opłaconą przesyłką.

Niniejsza gwarancja nie obejmuje serwisowania ani części do naprawy szkód w wyniku wypadku, klęski żywiołowej, niewłaściwego użycia, zaniedbania, nieodpowiednich metod pakowania lub procedur wysyłki, zastosowania komercyjnego, napięcia wejściowego przekraczającego maksymalne wartości znamionowe urządzenia, estetycznego wygląda obudowy, który nie jest bezpośrednio związany z wadami materiałowymi lub wykonawczymi, a także serwisowania, naprawy lub modyfikacji produktu, która nie zostały autoryzowane lub zatwierdzone przez firmę Polk Audio. Niniejsza gwarancja wygasa, jeśli numer seryjny na produkcie zostanie usunięty, zmodyfikowany lub zniszczony. Niniejsza gwarancja zastępuje wszystkie inne udzielone gwarancje. Jeśli ten produkt ma wadę materiałową lub wykonawczą, zgodnie z powyższą gwarancją, jedynym zadośćuczynieniem będzie naprawa lub wymiana w sposób opisany powyżej. W żadnym wypadku firma Polk Audio, Inc. nie ponosi odpowiedzialności za jakiekolwiek przypadkowe lub wtórne szkody wynikające z użytkowania produktu lub braku możliwości korzystania z niego, nawet jeśli firma Polk Audio, Inc. lub Autoryzowany Dostawca Polk Audio zostali poinformowani o możliwości wystąpienia takich szkód lub jakichkolwiek roszczeń

ze strony jakichkolwiek innych osób. W niektórych stanach wyłączenie lub ograniczenie szkód wtórnych jest zabronione, toteż powyższe ograniczenie lub wyłączenie może nie mieć zastosowania do użytkownika. Wszystkie dorozumiane gwarancje dotyczące niniejszego produktu są ograniczone do czasu trwania niniejszej gwarancji. W NIEKTÓRYCH STANACH OGRANICZENIE OKRESU OBOWIĄZYWANIA DOROZUMIANEJ GWARANCJI JEST ZABRONIONE, TOTEŻ POWYŻSZE OGRANICZENIE MOŻE NIE MIEĆ ZASTOSOWANIA DO UŻYTKOWNIKA. Niniejsza gwarancja zapewnia użytkownikowi określone prawa, oprócz których mogą mu również przysługiwać inne prawa, w zależności od stanu.

Niniejsza gwarancja dotyczy wyłącznie produktów zakupionych w Stanach Zjednoczonych i ich terytoriach zależnych, a także w placówkach Exchange oraz klubach muzycznych USA i NATO. Warunki gwarancji dotyczące produktów zakupionych w innych krajach są dostępne u autoryzowanych dystrybutorów Polk Audio w tych krajach.

Polk Audio należy do DEI Holdings, Inc. Company. Polk Audio, Polk, Power Port i Dynamic Balance są zarejestrowanymi znakami handlowymi firmy Polk Audio, LLC. Wszystkie inne znaki handlowe są własnością ich prawowitych właścicieli.

Zaprojektowano w Stanach Zjednoczonych. Wyprodukowano w Chinach.
