INSTRUKCJA OBSŁUGI SC5032 QLIMA

Niniejsze urządzenie można zainstalować tylko wtedy, gdy spełnia lokalne/krajowe przepisy prawne, rozporządzenia i normy. Produkt ten przeznaczony jest do użytku jako klimatyzator w domach mieszkalnych i nadaje się do użycia tylko w suchych miejscach, w normalnych warunkach domowych, wewnątrz pokoju dziennego, kuchni i garażu. Klimatyzator przystosowany jest do przyłączenia do sieci wyłącznie za pośrednictwem uziemiającego gniażdka sieciowego o napięci sieci zasilającej 220-240 V-/50 Hz. Modele SC41xx & SC5xxx muszą zostać bezpośrednio podłączone do źródła napięcia za pomocą przewodu zasilającego.

Ninniejsza Instrukcja przeznaczona jest dla osób posiadających znajomość Instalacji elektrycznych, elektroniki, chłodnictwa i mechaniki. Wszelkie próby montażu lub naprawy urządzenia mogą spowodować uszkodzenia ciała i szkody w mieniu. Producent bądź przedawca nie ponosi odpowiedzialności za interpretację niniejszych informacji, nie ponosi też odpowiedzialności wynikającej z ich wykorzystania.

Informacje, specyfikacje i parametry mogą ulec zmianie bez powiadomienia z powodu modyfikacji technicznych lub wprowadzenia ulepszeń. Szczegółowe dane techniczne podano na tabliczce znamionowej.

• Niniejszą instrukcję montażu należy dokładnie przeczytać przed instalacją produktu.
• W przypadku uszkodzenia przewodu zasilającego, jego wymiana może być prowadzona wyłącznie przez osoby upowaznione.
• Instalacja musi zostać wykonana zgodnie z Europejskimi, narodowymi czy lokalnymi dyrektywami i standardami i musi być przeprowadzona tylko przez autoryzowany personel. Gwarancja traci ważność w momencie uszkodzenia urządzenia poprzez zaniedbanie czy inne przeprowadzone czynności niezgodne z instrukcją.
• Zawsze należy zakładać właściwe środki ochrony osobistej, takie jak okulary ochronne, rękawice, maski na twarz, ochronniki słuchu ltp.

Internet:

Dla Państwa wygody przygotowaliśmy elektroniczną wersję instrukcji obsługi, którą mozecie Państwo znaleźć na stronie www.qlima.com

OSTRZEŻENIEI

Nie wolno samodzielnie instalować oraz/ lub przemieszczać urządzenia osobom nie posiadającym odpowiedniego doświadczenia w zakresie urządzeń elektrycznych i elektronicznych, w dziedzinie techniki chłodniczej i bez odpowiednich uprawnień.

• Nieprawidłowy montaż może spowodować wyciek wody, porażenie prądem, wyciek czynnika chłodniczego lub pożar. W sprawie montażu należy skonsultować z autoryzowanym dostawcą lub ze specjalistą monterem urządzeń klimatyzacyjnych. Należy pamiętać, że błędy spowodowane nieprawidłowym montazem nie są objęte gwarancją.
• Jednostka musi być zamontowana w miejscu latwo dostępnym. Wszelkie dodatkowe koszty, związane z wynajęciem specjalnego sprzętu do serwisowania urządzeń ponosi klient.

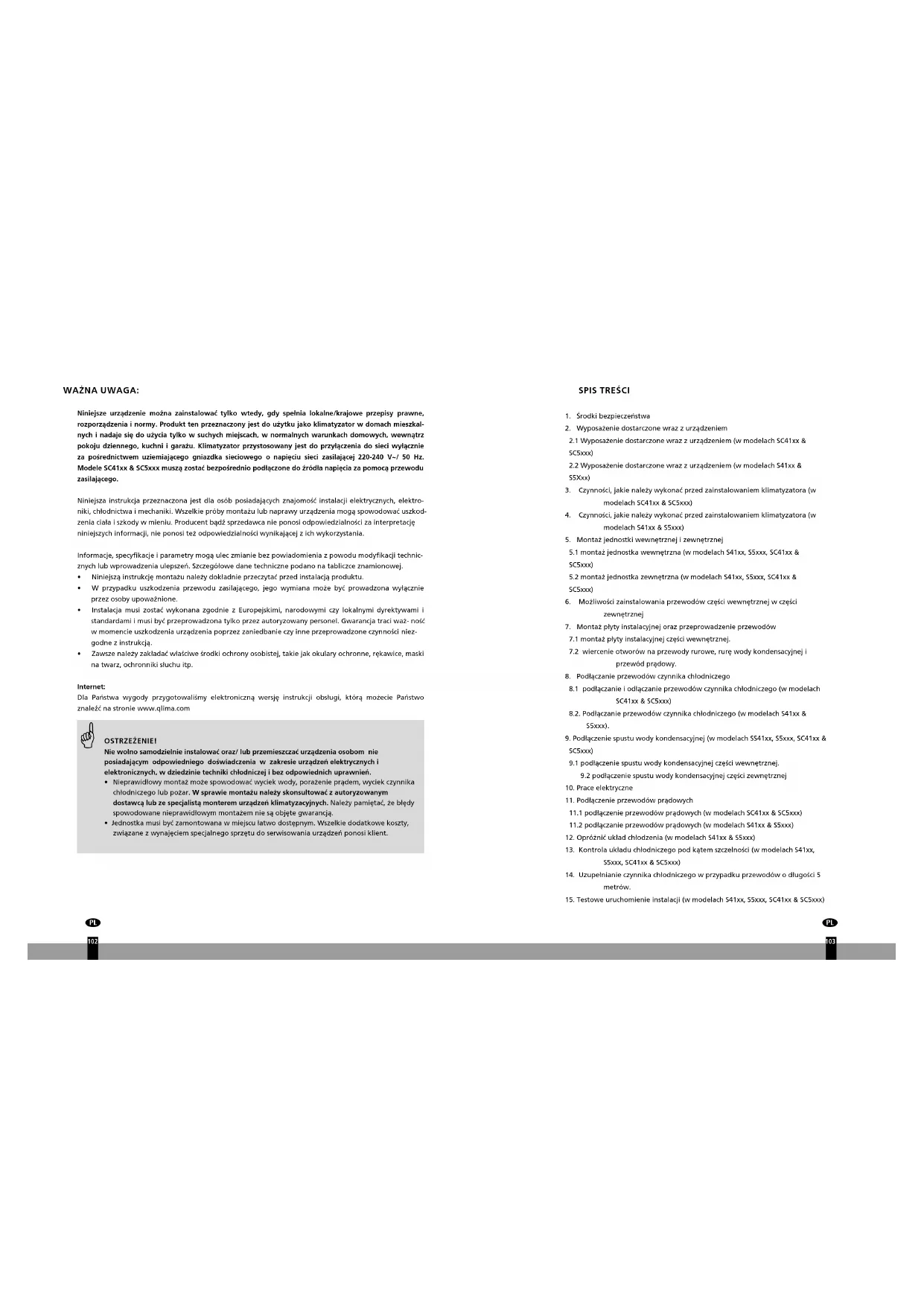

SPIS TREŚCI

1. Środki bezpieczeństwa
2. Wyposażenie dostarczone wraz z urządzeniem
   2.1 Wyposażenie dostarczone wraz z urządzeniem (w modelach SC41xx & SC5xxx)
   2.2 Wyposażenie dostarczone wraz z urządzeniem (w modelach S41xx & S5Xxx)
3. Czynności, jakie należy wykonać przed zainstalowaniem klimatyzatora (w modelach SC41xx & SC5xxx)
4. Czynności, jakie należy wykonać przed zainstalowaniem klimatyzatora (w modelach 541xx & 55xxx)
5. Montaż jednostki wewnętrznej i zewnętrznej
   5.1 montaż jednostka wewnętrzna (w modelach S41xx, S5xxx, SC41xx & SC5xxx)
   5.2 montaż jednostka zewnętrzna (w modelach S41xx, S5xxx, SC41xx & SC5xxx)

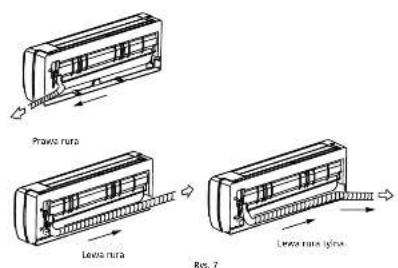

6. Możliwości zainstalowania przewodów części wewnętrznej w części zewnętrznej
7. Montaż płyty instalacyjnej oraz przeprowadzenie przewodów
   7.1 montaż płyty instalacyjnej części wewnętrznej.
   7.2 wiercenie otworów na przewody rurowe, rurę wody kondensacyjnej i przewód prądowy.
8. Podłączanie przewodów czynnika chłodniczego
   8.1 podłączanie i odłączanie przewodów czynnika chłodniczego (w modelach SC41xx & SC5xxx)
   8.2. Podłączanie przewodów czynnika chłodniczego (w modelach S41xx & S5xxx).
9. Podłączenie spustu wody kondensacyjnej (w modelach SS41xx, S5xxx, SC41xx & SC5xxx)
   9.1 podłączenie spustu wody kondensacyjnej części wewnętrznej.
   9.2 podłączenie spustu wody kondensacyjnej części zewnętrznej
10. Prace elektryczne
11. Podłączenie przewodów prądowych
    11.1 podłączenie przewodów prądowych (w modelach SC41xx & SC5xxx)
    11.2 podłączanie przewodów prądowych (w modelach 541xx & 55xxx)
12. Opróżnić układ chłodzenia (w modelach S41xx & S5xxx)
13. Kontrola układu chłodniczego pod kątem szczelności (w modelach S41xx, 55xxx, SC41xx & SC5xxx)
14. Uzupełnianie czynnika chłodniczego w przypadku przewodów o długości 5 metrów.
15. Testowe uruchomienie instalacji (w modelach S41xx, 55xxx, SC41xx & SC5xxx)

PL

102

PL

103

1. ŚRODKI BEZPIECZEŃSTWA

Ze względów bezpieczeństwa, zawsze przestrzegać następujących zaleceń:

• Przed montażem klimatyzatora należy konieczne przeczytać poniższe OSTRZEŻENIE.
• Należy przestrzegać przestróg podanych w niniejszej instrukcji, ponieważ zawierają one ważne informacje dotyczące bezpieczeństwa.
• Po przeczytaniu niniejszej Instrukcji, należy przechowywać ją wraz z instrukcją obsługi w latwo dostępnym miejscu w celu skorzystania z nich w razie potrzeby w przyszłości.

Klimatyzator zawiera płyn chłodniczy i może być klasyfliknowany jako urządzenie pod ciśnieniem. Z tego względu w przypadku Instalowania czy serwisowania klimatyzatora należy zawsze kontaktować się z autoryzowanym przedstawicielem. Klimatyzatora wymania przeglądą raz do roku, taki przegląd powinien być wykonany tylko przez autoryzowanego przedstawicela.

OSTRZEŻENIE

Nie instalować urządzenia samodzielnie.

- Niewłaściwa lub niezgodna z instrukcją instalacja urządzenia może spowodować pozar, porazenie prądem, upadek urządzenia bądź wycieki wody, a w konsekwencji obrażenia ciała i szkody materialne. Dlatego cy celu przeprowadzenia instalacji należy skontaktować się z punktem sprzedaży urządzenia lub z autoryzowanym warsztatem instalacyjnym.

Urządzenie należy montować w sposób bezpieczny, w miejscu o nośności dostosowanej do masy urządzenia.

- W przypadku montazu w miejscu o niewystarczającej nośności, urządzenie może spaść, powodując uszkodzenia ciała.

Do bezpiecznego podłączenia jednostki wewnętrznej i zewnętrznej należy użyć podanych przewodów elektrycznych oraz podłączyć mocno przewody do poszczególnych sekcji łączówki - Niepravidłowe podłączenie i mocowanie może spowodować pożar,

Podczas czynności montażowych należy używać części dostarczonych w komplecie lub części wyspecyfikowanych.

- Korzystanie z wadliwych części może doprowadzić do uszkodzeń ciała wskutek pożaru, porażenia prądem, spadnięcia urządzenia itp.

Montaż należy przeprowadzać w sposób bezpieczny, zgodnie z instrukcją montażu.

- Nieprawidłowy montaż może spowodować uszkodzenia ciała wskutek pożaru, porażenia prądem, spadnięcia urządzenia lub wycieku wody.

Prace przy instalacjach elektrycznych należy wykonywać zgodnie z instrukcją montażu i koniecznie podłączyć je do obwodu przeznaczonego specjalnie dla tego urządzenia.

- Jeżeli moc obwodu zasilania jest niewystarczająca lub instalacja elektryczna jest niekompletna, może to spowodować pożar lub porażenie prądem.

Należy sprawdzić, czy gazowy czynnik chłodniczy nie wycieka podczas montażu lub po jego ukończeniu.

- Wyciek czynnika chłodniczego ma szkodliwy wpływ na środowisko naturalne i może przyczynić się do globalnego ocieplenia.

Po założeniu przewodów prądowych z powrotem zamontować nakładki na punkty podłączenia przewodów elektrycznych zarówno urządzenia wewnętrznego, jak i zewnętrznego.

- Jeżeli nakładki na punkty podłączenia przewodów elektrycznych nie zostaną właściwle z powrotem umieszczone na miejsce, może dojść do powstania pozaru albo wstrząsów elektrycznych w wyniku kontaktu z wodą, substancją itd.

PL

104

PRZESTROGI

• Urządzenie musi być uziemione. Istnieje prawdopodobieństwo porażenia prądem elektrycznym w przypadku złego podłączenia. Nie używać przedżuzacza. Może to spowodować pożar lub porażenie prądem elektrycznym.
• Instalacja domowa powinna być wyposażona w wyłącznik różnicowo-prądowy. Brak takiego wyłącznika może skutkować wybuchem pożaru albo powstaniem wstrząsów elektrycznych.

Zainstalować spust wody kondensacyjnej zgodnie z instrukcją

- W przypadku wystąpienia usterki w instalacji ściekowej / rurach, może nastąpić wyciek wody z jednostki, co może spowodować zamoknięcie oraz zniszczenie wyposażenia domu.

2. WYPOSAŻENIE DOSTARCZONE WRAZ Z URZĄDZENIEM

2.1 WYPOSAŻENIE DOSTARCZONE WRAZ Z URZĄDZENIEM (w modelach SC41xx & SC5xxx)

Lp. Nazwa elementu wyposażenia Ilość
1 Płyta montazowa 1
2 Kołek rozporowy		8
3 Wkręt samogwintujący 'A' ST 3,9 x 25		8
4 Uszczelka		1
5 Złącze instalacji ściekowej		1
6 Zespół rury łączącej		1
7 Pilot zdalnego sterowania		1
8 Wkręt samogwintujący 'B' ST 2,9 x 10		2
9 Uchwyt pilota zdalnego sterowania		1
10	Wireless smart kit	1

2.2 WYPOSAŻENIE DOSTARCZONE WRAZ Z URZĄDZENIEM (w modelach S41xx & S5xxx)

Lp.	Nazwa elementu wyposażenia			Ilość
1	Plyta montażowa			1
2	Kolek rozporowy			8
3	Wkręt samogwintujący 'A' ST 3,9 x 25			8
4	Uszczolka			1
5	Złącze instalacji ściekowej			1
6	Zespół rury łączącej	Elementy instalacji pieczy	∅ 6.35 (< 6.0 kW model)∅ 9.53 (> 6.0 kW model)	Nie wchodzą w skład dostawy
		Elementy instalacji gazowej	∅ 9.53 (< 3.5 kW model)
			∅ 12.7 (> 3.5 kW model)∅ 16.0 (> 6.0 kW model)
7	Pilot zdalnego sterowania			1
8	Wkręt samogwintujący 'B' ST 2,9 x 10			2
9	Uchwyt pilota zdalnego sterowania			1
10	Wireless smart kit			1

PL

105

UWAGA!

Za wyjątkiem wymienionych wyżej części, zakup pozostałych części niezbędnych do montażu jest obowiązkiem nabywcy klimatyzatora.

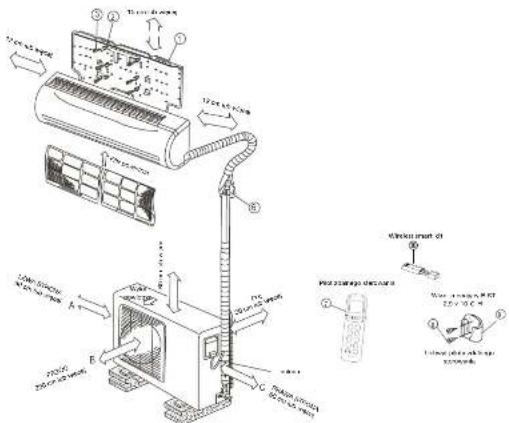

Niniejsza ilustracja służy jedynie objaśnieniu i podaniu wskazówek. Ilustracja może odbiegać od wygładu zakupionego klimatyzatora.

3. CZYNNOŚCI, JAKIE NALEŻY WYKONAĆ PRZED ZAINSTALOWANIEM KLIMATY-ZATORA (w modelach SC41xx & SC5xxx)

a. Określić miejsce, w którym część wewnętrzna i zewnętrzna mogą zostać zainstalowane. Patrz rozdział 5 i 6.

UWAGA

- Należy uwzględnić miejsce, do którego może zostać odprowadzona woda kondensacyjna.

- Odległość pomiędzy częścią wewnętrzną a zewnętrzną może wynosić maksymalnie 4 metry ze względu na długość przewodów.

b. Zainstalować płytę montażową części wewnętrznej. Patrz rozdział 7.1
c. Wywiercić otwór na zewnatrz, przez który mogą być przeprowadzone przewody. Patrz rozdział 7.2
d. Przeprowadzić przewody części wewnętrznej przez otwór w ścianie i zawiesić część wewnętrzną, przy uzyłu haków znajdujących słę z tylu, na górnych hakach płyty instalacyjnej oraz sprawdzić, czy urządzenie jest dobrze zamocowane. Na razie nie zamykać dolnych haków.

PL

106

Zestaw przewodów, które są połączone z częścią wewnętrzną, jest ciektzi. Nigdy nie wolno pozwolić, aby zestaw przewodów luźno zwiśal z części wewnętrznej. Podczas montazu części wewnętrznej należy podtrzymywać cały zestaw przewodów. Z powodu cięzaru zestawu przewody części wewnętrznej oraz przewody z zestawu mogą się łatwo wygiąć a nawet złamać. Uszkodzenia przewodów części wewnętrznej oraz zestawu przewodów, powstałe na skutek nieprofesjonalnej instalacji, nie podlegają gwarancji.

Przy zginaniu przewodów czynnika chłodniczego umleszczonych z tyłu urządzenia wskazana jest szczególna ostrożności! Przewody te są wykonane z miedzi. Wielokrotne zginanie zaznaczonej ich części może doprowadzić do pękania miedzi, co jest następstwem procesu fizycznego. Pęknięcia mogą być z kolei przyczyną wycieku czynnika chłodniczego, co nie jest objęte gwarancją. Zobacz ilustracja 2.

Nie zginać! Zgiać (tylko 1x) Zgiać (tylko 1x) Ry. 2

e. Przeprowadzić rurę wody kondensacyjnej przez otwór w ścianie oraz podłączyć ją do węza, który jest zamocowany do części wewnętrznej. Patrz rozdział 9.1.

WSKAZÓWKA

Rurę wody kondensacyjnej można łatwo założyć, pociągając wewnętrzną jednostkę u dołu na około 5 cm od ściany oraz czasowo wypełniając tę przestrzeń materiałem wypełniającym, tak aby urządzenie nie opadało na ścianę (patrz rys. 3).

f. Należy także zamknąć dolne haki części wewnętrznej na hakach płyty montażowej. h. Włożyć 2, część zewnętrzna. Patrz rozdział 5.2
1. Połączyć złącze typu „quick connector” ze złączem znajdującym się na części zewnętrznej. Następnie podłączyć przewód prądowy z przewodem uziemiającym, znajdującym się między częścią wewnętrzną a zewnętrzną. Patrz rozdział 8.
j. Sprawdzić klimatyzator pod kątem ewentualnych wycieków czynnika chłodniczego. Patrz rozdział 13. k. Sprawdzić, czy klimatyzator został prawidłowo zainstalowany.
1. Podłączyć wtyczkę kabla zasilającego do gniazda zasilania (modele S3748 - SC3748) powinny zostać bezpośrednio podłączone do źródła zasilania bez używania wtyczki) oraz sprawdzić klimatyzator pod kątem prawidłowego funkcjonowania. Patrz rozdział 11.1

4. CZYNNOŚCI, JAKIE NALEŻY WYKONAĆ PRZED ZAINSTALOWANIEM KLIMATY-ZATORA (w modelach S41xx & S5xxx)

a. Określić miejsce, w którym część wewnętrzna i zewnętrzna zostaną zainstalowane. Patrz rozdział 5 & 6.
b. Zainstalować płytę montażową części wewnętrznej. Patrz rozdział 7.1.
c. Wywiercić na zewnątrz otwór, przez który mogą być przeprowadzone przewody. Patrz rozdział 7.2.

PL

107

d. Zawiesić część wewnętrzną za pomocą haków znajdujących się z tyłu, na górnych hakach płyty instalacyjnej oraz sprawdzić, czy urządzenie jest właściwie zamocowane. Na razie nie zamykać dolnych haków.

UWAGA

W przypadku wylotu przewodów z tyłu po prawej stronie należy, jednocześnie z zawieszeniem części wewnętrznej przeprowadzić przewody przez wywiercony otwor.

e. Przeprowadzić przewody rurowe, przewód prądowy oraz rurę wody kondensacyjnej przez otwór w ścianie.

WSKAZÓWKA

Przewody rurowe, przewód prądowy oraz rurę wody kondensacyjnej można łatwo założyć, pociągając wewnętrzną jednostkę od dolu na około 5 cm od ściany oraz czasowo wypełniając tę przestrzeń materiałem wypełniającym, tak aby urządzenie nie opadało na ścianę (patrz rys. 3).

1. Podłączyć przewody czynnika chłodniczego, przewody prądowe oraz rurę spustową wody kondensacyjnej do części wewnętrznej. Patrz rozdział 8.2, 9, 10 & 11.2.
   g. Włożyć część zewnętrzną. Patrz rozdział 5.2.
   h. Połączyć przewody oraz przewód prądowy z częścią zewnętrzną. Patrz rozdział 11.2
2. Opróżnić obieg chłodniczy. Patrz rozdział 12.
   j. Sprawdzić obieg chłodniczy pod kątem wycieków. Patrz rozdział 13.
   k. Sprawdzić, czy całe urządzenie zostało prawidłowo zainstalowane.
3. Podłączyć wtyczkę kabla zasilającego do gniazda zasilania (modele S(C)3748 powinny zostać bezpośrednio podłączone do źródła zasilania bez używania wtyczki) oraz sprawdzić klimatyzator pod kątem prawidłowego funkcjonowania. Patrz rozdział 15.

Pya. 8

5. MONTAŻ JEDNOSTKI WEWNĘTRZNEJ I ZEWNĘTRZNEJ

5.1 MONTAŻ jednostka wewnętrzna (w modelach S41xx, S5xxx, SC41xx & SC5xxx)

• Nie należy narażać jednostki wewnętrznej na działanie ciepła lub pary.
• Należy wybrać miejsce, w którym przed lub wokół urządzenia nie ma przeszkód.
• Należy dopilnować, aby instalacja odprowadzająca kondensat była prowadzona ze stałym spadkiem.
• Nie należy montować jednostki w pobliżu drzwł.
• Należy pozostawić ponad 12 cm odstępy z lewej i z prawej strony jednostki (patrz rys. 4).

PL

• Należy użyć detektora w celu wykrycia przewodów lub kabli elektrycznych. Aby uniknąć niepotrzebnego uszkodzenia ściany, należy użyć wykrywacza elementów metalowych i innych obiektów w ścianach.
• Jednostka wewnętrzna powinna być zamontowana na ścianie, na wysokości przynajmniej 2,3 metra od podłogi (patrz rys. 4).
• Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstęp od sufitu. (patrz rys. 4).
• Jednostka wewnętrzna musi być zawieszona w pozycji poziomej.
• Przy ustalaniu miejsca umieszczenia części wewnętrznej należy uwzględnic możliwe miejsca na część zewnętrzną. Część wewnętrzna i zewnętrzna muszą zostać połączone ze sobą za pomocą przewodów i kabli.

UWAGA

Dla modell SC41xx & SC5xxx: Przewód ma 4 metry długości.

Dla modell 541xx & 5Sxxx: Maksymalna długość przewodu między częścią wewnętrzna zewnętrzną wynosi 20 metrów dla urządzeń o mocy do 6,0 kW. Maksymalna długość przewodu między częścią wewnętrzna zewnętrzną wynosi 30 metrów dla urządzeń o mocy do > 6,0 kW. Maksymalna różnica wysokości między częścią wewnętrzna zewnętrzną wynosi 8 metrów dla urządzeń o mocy do 6,0 kW. Maksymalna różnica wysokości między częścią wewnętrzna zewnętrzną wynosi 20 metrów dla urządzeń o mocy do > 6,0 kW.

Period 10 cm. Period 12 cm. Period 12 cm. 2.3 m fast wpeck Rys. 4

5.2 Montaż jednostka zewnętrzna (w modelach S41xx, S5xxx, SC41xx & SC5xxx)

- Aby uniknąć wzrostu poziomu hałasu i drgań, jednostkę zewnętrzną należy zamontować na sztywnej podstawie.

WSKAZÓWKA

Należy pamiętać, ze jednostka zewnętrzna wydaje dźwięk podczas pracy, co może powodować naruszenie lokalnych wymogów prawnych. Odpowiedzialność za sprawdzenie i dopilnowanie, aby urządzenie było w pełni zgodne z wymogami prawa lokalnego, spoczywa na użytkowniku.

• Należy ustalić kierunek wylotu powietrza tak, aby nie tamować wypływu powietrza.
• Należy uwzględnić masę klimatyzatora.
• Gody nad jednostką zewnętrzną zbudowany jest daszek mający chronić ją przed bezpośrednim oświetleniem słonecznym lub przed deszczem należy dopilnować, aby nie utrudniało to odprowadzania clepla ze skraplacza.

PL

• Należy dopilnować, aby odstęp z tyłu i z lewej strony jednostki wynosił ponad 30 cm. Z przodu jednostki należy pozostawić ponad 200 cm odstęp, a od strony przyłączy (z prawej strony) – ponad 60 cm. (Patrz rys. 5)
• Jednostka zewnętrzna musi być zawieszona w pozycji poziomej.

- Przy ustalaniu miejsca umieszczenia części zewnętrznej należy uwzględnić możliwe miejsca na część wewnętrzną. Części wewnętrzna i zewnętrzna muszą zostać połączone ze sobą za pomocą przewodów i kabli.

UWAGA

Dia modeli SC41xx & SC5xxx: Przewód ma 4 metry długości.

Dla modeli S41xx & S5xoc: Maksymalna długość przewodu między częścią wewnętrzną a zewnętrzną wynosi 20 metrów dla urządzeń o mocy do 6,0 kW. Maksymalna długość przewodu między częścią wewnętrzną a zewnętrzną wynosi 30 metrów dla urządzeń o mocy do > 6,0 kW. Maksymalna różnica wysokości między częścią wewnętrzną a zewnętrzną wynosi 8 metrów dla urządzeń o mocy do 6,0 kW. Maksymalna różnica wysokości między częścią wewnętrzną a zewnętrzną wynosi 20 metrów dla urządzeń o mocy do > 6,0 kW.

• Nie należy umieszczac zwierząt, roślin, ani innych przeszkód na wlocie ani na wylocie powietrza.
• Zawsze należy umieszczać klimatyzator w łatwo dostępnym miejscu.
• Należy zapoznać się z wymogami prawa lokalnego dotyczącymi montażu urządzeń klimatyzacyjnych.
• W przypadku miejsca montażu wystawionego na silny wiatr, jak np. nad morzem, należy dopilnować, aby wentylator działal prawidłowo, ustawiając jednostkę wzdłuż ściany lub używając osłony przeciwpylowej lub ekranu (patrz rys. 6).

PL

110

Rys. 6

• Jeżeli jednostka zewnętrzna jest zamontowana na dachu lub na ścianach zewnętrznych, może to spowodować nadmierny halas i drgania
• Należy się upewnić, że część zewnętrzna może zostać ustawiona na stabilnym podłożu.

UWAGA

W razle konieczości zawieszenia instalacji, wspornik instalacyjny powinien być zgodny ze wszystkimi wymaganiami technicznymi. Ściana montażowa powinna być wystarczające wytrzymała lub należy podjąć działania mające na celu jej wzmocnienie. Połączenia między wspornikiem a ścianą oraz wspornikiem a klimatyzatorem powinny być mocne, stabilne i niezawodne. W przypadku jakichkolwiek wątpliwości lub niepewności, nie należy montować urządzenia, ale należy zlecić przeliczenie i zaprojektowania wspornika doświadczonemu konstruktorowi.

6. MOŻLIWOŚCI ZAINSTALOWANIA PRZEWODÓW CZĘŚCI WEWNĘTRZNEJ W CZĘŚCI ZEWNĘTRZNEJ

• Przewody mogą być podłączone wylotem skierowanym do lewej albo prawej strony jednostki wewnętrznej. W tym celu należy wyjąć lewą albo prawą płytkę bezpieczeństwa. Patrz rysunek 7.
• Przewody mogą być podłączone wylotem skierowanym w prawą albo lewą stronę. Patrz rysunek 7.

Zalicpka rury (prawa) Poorytwa Zalicpka rury (leva)

PL

111

Praws rura Levis rura Levis rura tipra Res. 7

7. MONTAŻ PŁYTY INSTALACYJNEJ ORAZ PRZEPROWADZENIE PRZEWODÓW

7.1 Montaż płyty instalacyjnej części wewnętrznej.

OSTRZEŻENIE

Przed wywierceniem wymaganych otworów w ścianie należy wyszukać przewody prądowe i kable za pomocą lokalizatora przewodów, aby uniknąć wystąpienia niepotrzebnych uszkodzeń ściany oraz spowodowania niebezpiecznych sytuacji.

a. Założyć poziomo płytę instalacyjną ① na odpowiednio wytrzymalej ścianie i zachować przestrzeń wokół płyty instalacyjnej. Patrz rysunek 8.
2. Jeśli ściana zbudowana jest z cegły, betonu lub podobnych materiałów, wywierć w ścianie osiem ⑥ otwo-rów o średnicy 5 mm. Założ kolki rozporowe ⑦, odpowiednie dla wkrętów montazowych ⑧.
3. Zamocuj płytę montażową ① na ścianie ośmioma ⑧ wkrętami typu „A” ③.

UWAGA

Przyłóz płytę montażową i wywierć otwory w odpowiednich miejscach na konstrukcji ściany, odpowiednio do punktów mocowania na płycie montażowej. (O ile nie podano inaczej, wymiary są w mm).

Przedzkowa położane pły montażowej Ryt. 5

5(C)5x25/SC4125

7.2 Wiercenie otworów na przewody rurowe, rurę wody kondensacyjnej i przewód prądowy.

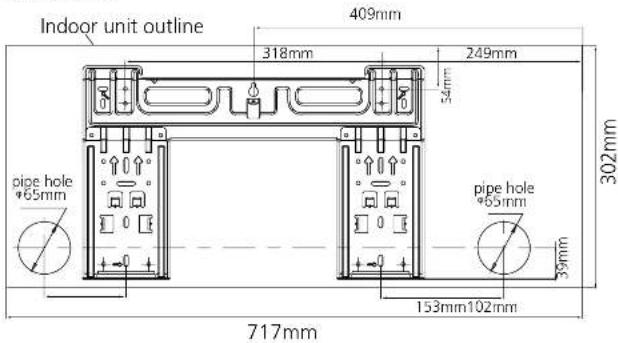

a. Ustal położenie otworu według schematu przedstawionego na rys. 9. Wywierć jeden (1) otwór (≥ 85 mm = SC41xx & SC5xxx / ≥ 65 mm = S41xx & S5xxx) pod kątem, lekko w dół, na zewnątrz budynku. Zapoblegnie to wiewanlu się wody do środka (rys. 10).
b. Wykonując otwór w metalowej kracie, płycie itp. zawsze używać rury osłonowej.

8. PODŁĄCZANIE PRZEWODÓW CZYNNIKA CHŁODNICZEGO

8.1 Podłączanie i odłączanie przewodów czynnika chłodniczego (w modelach SC41xx & SC5xxx)

UWAGA

Podłączanie przewodów czynnika chłodniczego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Podłączenie przewodów chłodniczych może zostać przeprowadzone wyłącznie przez uprawnionego montera.

UWAGA

Zestaw przewodów, które są połączone z częścią wewnętrzną, jest cieżki. Igndy nie wolno pozwolić, aby zestaw przewodów lużno zwiśal z części wewnętrznej. Podczas montażu części wewnętrznej należy podtrzymywać cały zestaw przewodów. Z powodu ciężaru zestawu przewody części wewnętrznej oraz przewody zestawu mogą się łatwo wygląd a nawet złamać. Uszkodzenia przewodów części wewnętrznej oraz zestawu przewodów, powstałe na skutek nieprofesjonalnej instalacji, nie podlegają gwarancji.

UWAGA

Dla własnego bezpieczeństwa, podczas podłączania rur należy zakładać okulary ochronne i rękawice. Przewody zostały fabrycznie podłączone do części wewnętrznej. Aby dowiedzieć się, jak podłączyć kable oraz przewód prądowy do części zewnętrznej, należy przeczytać „quick installation quide”.

Qlima HOMA MINDA ELEAVES Rys 11

Koniec przewodu czynnika chłodniczego o długości 20 cm, znajdujący się w pobliżu złącza, musi być wyprostowany. Zglęcie go może spowodować wyciek czynnika chłodniczego, co również nie jest objęte gwarancją.

By 12

UWAGA

Odłączanie przewodów czynnika chłodniczego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Podłączenie przewodów chłodniczych może zostać przeprowadzone wyłącznie przez uprawnłonego montera.

PL

114

PL

115

Aby rozłączyć obie części złącza:

Krok 1: Wyłącz zasilanie klimatyzatora i wyciągnij przewód zasilający zasilania z gniazda ściennego.

Krok 2: Zaczekać pięć minut, aż ciśnienie w przewodzie między częścią wewnętrzną i zewnętrzną zostanie wyrównane.

Krok 3: Pociągnii dźwignię męskiej części złącza do góry, w kierunku(PC)(PC)j części złącza maksymalnie do tyłu.

Krok 4: Wcłągnii tuleję rozpręzną na żeńskiej części złącza w celu zwolnienia męskiej części złącza.

Krok 5: Aby zabezpieczyć i chronić przed kurzem, ponownie założ nasadkę ochronną i zaślepkę.

8.2 Podłączanie przewodów czynnika chłodniczego (w modelach S41xx & S5xxx)

a. Na końcówki przewodów założyć rozszerzenie, tak zwane „flare” z nakrętką lub podobnym złączem gwintowym.
b. Część wewnętrzna: najpierw ręcznie zakręcić nakrętkę na przewodach części wewnętrznej, a następnie przykręcić ją za pomocą klucza płaskiego oraz klucza dynamometrycznego. Patrz rysunek 13.
c. Część zewnętrzna: ręcznie zakręcić nakrętkę na złączach kranów części zewnętrznej, a następnie przykręcić ją za pomocą klucza płaskiego oraz klucza dynamometrycznego. Patrz rysunek 13.

Rys. 13

d. Wybierz właściwy moment dokręcenia (podany w tabeli 1), aby uniknąć uszkodzenia rur, elementów złącznych i nakrętek.

Buiten-diameter	Aanhaalmoment (N.cm)	Extra aanhaalmoment (N.cm)
∅ 6.35	1500(153kgf.cm)	1600(163kgf.cm)
∅ 9.53	2500(255kgf.cm)	2600(265kgf.cm)
∅ 12.7	3500(357kgf.cm).	3600(367kgf.cm)
∅ 16.0	4500(459kgf.cm).	4700(479kgf.cm)

e. Zaizolować punkty podłączenia w części wewnętrznej za pomocą materiału izolacyjnego w celu zabezpieczenia przed woda kondensacyjną.
f. Owinąć taśmą przewody rurowe, przewód łączący i rurę spustową, które znajdują się z tyłu części wewnętrznej, tak aby powstał mocny pęk. To ułatwi montaż części wewnętrznej na płycie montazowej.

UWAGA

Przewody miedziane muszą być indywidualnie izolowane.

UWAGA

Podczas zginania rur należy zachować najwyższą ostrożność. Zawsze pamiętać o tym, aby rury były zgięte a nie zgniecione. Rury zgniecionej nie wolno instalować: wymienić cały przewód albo zgiȩty częścić, inaczej może dojść do wycieku czynnika chłodniczego oraz do uszkodzenia klimałączatora.

9. PODŁĄCZENIE SPUSTU WODY KONDENSACYJNEJ (w modelach S41xx, S5xxx, SC41xx & SC5xxx)

9.1 Podłączenie spustu wody kondensacyjnej części wewnętrznej.

Podłączyć dostarczoną rurę wody kondensacyjnej do złącza jednostki wewnętrznej, przesuwając ją przez cewkę rury jednostki wewnętrznej. Upewnić się, że rura wody kondensacyjnej znajduje się pod spadkiem i nie należy zawieszać końcówek rury w wodzie. Patrz rysunek 15.

Rura wody kondensacyjnej musi zawsze przebiegać pod przewodami czynnika chłodniczego, aby zapobiec przelaniu się wody kondensacyjnej ze zbiornika.

PRZESTROGA

• W wiązce owiniętej taśmą przewód ściekowy powinien być położony jako najniższy. Umieszczenie przewodu u góry może spowodować przepelnienie zbiornika ściekowego wewnatrz jednostki.
• W celu spravnego odprowadzenia skroplin, przewód sciekowy musi być prowadzony ze spadkiem na całej długości.

9.2 Podłączenie spustu wody kondensacyjnej części zewnętrznej

Założyć pierścień uszczelniający na runę odpływową, następnie wsadź złącze ściekowe do otworu w wanience- sce skłowej pod jednostką zewnętrzną, obróć o 90, aby jest zamocować. Do złącza ściekowego podłącz prze- wód ściekowie (nie wchodzi w skład dostawy). W ten sposób można odprowadzić skroploną wodę powstającą podczas pracy klimatyzatora w trybie grzania. Patrz rysunek 16.

Uszczeka Zlącze metrzej Aśzkrzory Ościzi w speciency danskred (skaustki) zyszykry Uszczeka Przemsked Aśzkrzory Fig. 16

10. PRACE ELEKTRYCZNE

• Podłączyć klimatyzator do osobnej grupy. Upewnić się, że grupa ta została zabezpieczona przy użyciu właściwego bezpiecznika. Patrz ponizsa tabela.
• Dostarczane napięcie zasilania musi być w zasięgu 95%–105% nominalnego napięcia podanego na tabliczce znamionowej.
  • W obwodzie zasilania należy zainstalować zabezpieczenie przeciwnupływowe (ziemnozwarciowe) oraz wyłącznik zasilania.
• Zapewnić, aby klimatyzator był dobrze uziemiony.
• Podłącz przewody elektryczne zgodnie z dolączonym schematem połączeń znajdującym się na panelu jednostki zewnętrznej. Patrz rozdział 11.
• Cala instalacja elektryczna powinna być zgodna z lokalnymi i krajowymi normami i przepisami elektrycz- nymi i powinna być zainstalowana przez uprawnione osoby.

Model	Zasilanie	Znamionowy prąd wejściowy (Wyłącznik/ bezpiecznik)	Przekrój przewodu zasilającego
≤ 3,5 kW	230V~50Hz	16A	2,5 mm ^2
> 3,5 kW	230V~50Hz	16A slow	2,5 mm ^2

UWAGA!

Napięcie zasilania powinno odpowładać napięciu znamionowemu klimatyzatora.

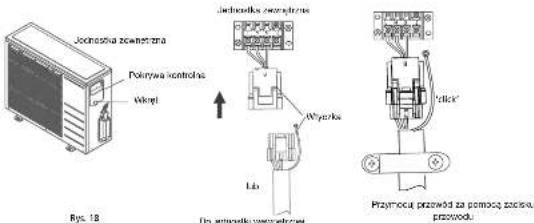

11. PODŁĄCZENIE PRZEWODÓW PRĄDOWYCH

11.1 Podłączenie przewodów prądowych (w modelach SC41xx & SC5xxx)

a. 4,5-Metrowy kabel do połączenia elektrycznego pomiędzy jednostką wewnętrzna i zewnętrzną dostarczany w komplecie i wchodzi w zestaw wypełniający przewód orurowania chłodniczego.
b. Kabel elektryczny dostarczany jest wraz ze szybkozłączem.
c. Jednostka zewnętrzna również wyposażona jest elektryczne szybkozłącze.

PL

118

d. Verwijder het afdekplaatje van het klemmenbord van de buitenunit door de schroef los te draalen.
e. Włożyć łącznik części wewnętrznej do łącznika części zewnętrznej oraz przymocować kabel do kostki przyłączeniowej za pomocą zacisku kablowego.
f. Przewód uziemiający powinien został zamocowany bezpośrednio do metalowej płyty, na której przy mocowany jest zespół listew zaciskowych. Miejsce zostało oznaczone za pomocą symbolu

g. Kabel zasilania podłączyć dopiero po zakończeniu całej instalacji klimatyzatora.

UWAGA

W przypadku modeli o mocy < 4,5 kW włożyć wtyczkę do gniazdka.

W przypadku modeli o mocy >4,5 kW podłączyć kabel zasilania bezpośrednio do źródła napięcia. Nie wolno używać wtyczki z gniazdkiem, ponieważ na skutek wysokiego napięcia bieguny zarówno wtyczki, jak i gniazdka mogą zostać uszkodzone a nawet spowodować pożar.

Jochrostka zawierzna Pokrywa kontrols Wwapi Jachrostka zawierzna Wyzarka Lio Uro jednostki zawierznej 'click' Przymocą przewód za pomocą zacceu, przycodu. Rys. 18

11.2 Podłączanie przewodów prądowych (w modelach S41xx & S5xxx)

a. Najpierw podłączyć kabel części wewnętrznej.
b. Przewód zasilający jednostkę wewnętrzną/zewnętrzną powinien być typu H07RN-F.
c. Aby móc podłączyć kabel do kostki przyłączeniowej części wewnętrznej; zdjęć panel przedni oraz nakładkę z listew zaciskowych, które znajdują się po prawej stronie części wewnętrznej. Patrz rysunek 19.

Rys. 19

PL

119

d. Kabel może zostać poprowadzony do listew zaciskowych z tyłu części wewnętrznej.

e. Przytwierdzić kable prądowe do listew zaciskowych we właściwym miejscu. Patrz rysunek 20.

1. Następnie podłączyć kabel części zewnętrznej. W tym celu zdjąć nakładkę z listew zaciskowych części zewnętrznej.
   g. Podłączyć kabel zasilania do listew zaciskowych. Patrz rysunek 21. Kable podłączyć w taki sposób, aby pozycja przewodów była zgodna z podłączeniem kabili w części wewnętrznej (litery L N S, kabel uziemienia oraz dla modeli o mocy > 6,0 kW cyfry 1 + 2).
   h. Przewód uziemiający powinien zostać zamocowany bezpośrednio do metalowej płyty, na której przymocowany jest zespół listew zaciskowych. Miejsce zostało oznaczone za pomocą symbolu
   i. W modelach o mocy do 6,0 kW kabel zasilający jest fabrycznie podłączony do wewnętrznej części urządzenia. W przypadku modeli o mocy > 6,0 kW kabel zasilający należy podłączyć samodzielnie do części zewnętrznej (nie jest dostarczany z urządzeniem).
   j. Kabel zasilania podłączyć dopiero po zakończeniu całej instalacji klimatyzatora.

UWAGA

W przypadku modeli o mocy < 4,5 kW włożyć wtyczkę do gniazdka.

W przypadku modeli o mocy > 4,5 kW podłączyć kabel zasilania bezpośrednio do źródła napięcia.

Nie wolno używać wtyczki z gniazdkiem, ponieważ na skutek wysokiego napięcia bieguny

zarówno wtyczki, jak i gniazdka mogą zostać uszkodzone a nawet spowodować pożar.

S41xx - S5xxx - SC41xx - SC5xxx

do jednostki zewnętrzno

Rs. 21

12. OPRÓŻNIĆ UKŁAD CHŁODZENIA (w modelach S41xx & S5xxx)

Powietrze i wilgoc zalegające w instalacji czynnika ch. odzacego, np. po montazu, moga przyniesc niepoza-dane skutki lub spowodować następujące uszkodzenia:

• Wzrost ciśnienia w układzie.
  • Wzrost prądu roboczego.
• Spadek wydajności chłodzenia lub grzania.
• Wilgoć w instalacji czynnika chłodniczego może zamarznąć i zatkać przewody kapilarne.
• Obecność wody może prowadzić do korozji elementów instalacji chłodzenia.
• Uszkodzenie spreżarki.

Urządzenie wewnętrzne oraz przewody znajdujące się pomiędzy urządzeniem wewnętrznym a zewnętrznym muszą być zawsze opróżnione, aby usunąć wodę i powietrze z układu.

PL

120

UWAGA

Opróżnienie przewodów czynnika chłodniczego oraz urządzenia wewnętrznego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Opróżnienie przewodów czynnika chłodniczego oraz urządzenia wewnętrznego może zostać przeprowadzone wyłącznie przez montera uprawnionego w zakresie klimatyzatorów.

13. KONTROLA UKŁADU CHŁODNICZEGO POD KĄTEM SZCZELNOŚCI (w modelach S41xx, S5xxx, SC41xx & SC5xxx)

UWAGA

Kontrola szczelności przewodów czynnika chłodniczego oraz części wewnętrznej klimatyzatora musi zostać wykonana zgodnie z wymogami obowiązującymi w danym kraju. Kontrola szczelności przewodów czynnika chłodniczego oraz części wewnętrznej może zostać przeprowadzona wyłącznie przez uprawnionego montera.

Możliwości kontroli klimatyzatora pod kątem szczelności

• Wodą z mydłem: W celu sprawdzenia szczelności przyłączy instalacji, należy miękka szczoteczką nanieść wodę z mydłem lub płynny, neutralny detergent na połączenia jednostki wewnętrznej lub zewnętrznej. Pojawienie się pęcherzyków świadczy o tym, że instalacja jest nieszczelna.
• Specjalny wykrywacz przecieków: Do sprawdzenia szczelności użyć wykrywacza przecieków.

14. UZUPEŁNIANIE CZYNNIKA CHŁODNICZEGO W PRZYPADKU PRZEWODÓW O DŁUGOŚCI 5 METRÓW.

UWAGA

Uzupełnianie czynnika chłodniczego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Uzupełnianie czynnika chłodniczego może zostać przeprowadzone wyłącznie przez uprawnłonego montera.

Klimatyzator jest fabrycznie wyposażony w ilość czynnika chłodniczego odpowiednią do przewodów o długości maksymalnie 5 metrów.

Jeżeli przewody czynnika chłodniczego mają długość przekraczającą 5 metrów, klimatyzator musi być wyposażony w dodatkową ilość czynnika chłodniczego.

Zestawienie ilości czynnika chłodniczego, jakie należy uzupełnić.

Model	W przypadku prze- wodów o długości powyżej 5 metrów. Dodatkowe uzupełnienie w gramach na metr
2.5 – 2.6 kW 20
3.1 – 3.6 kW 20
4.8 – 5.4 kW 20

Table 2

Należy używać czynnika chłodniczego wyłącznie takiego rodzaju jaki został podany na tabliczce znamionowej.

PL

121

15. TESTOWE URUCHOMIENIE INSTALACJI (w modelach S41xx, S5xxx, SC41xx & SC5xxx)

Próbę działania należy wykonać po zakończeniu sprawdzania bezpieczeństwa instalacji elektrycznej. Próba działania powinna trwać dłużej niż 30 minut.

Podczas próby działania sprawdź, czy wszystkie funkcje działają prawidłowo. Sprawdź szczególnie, czy odprowadzanie ścieków z jednostki wewnętrznej odbywa się bez problemów.

AVISO IMPORTANTE:
