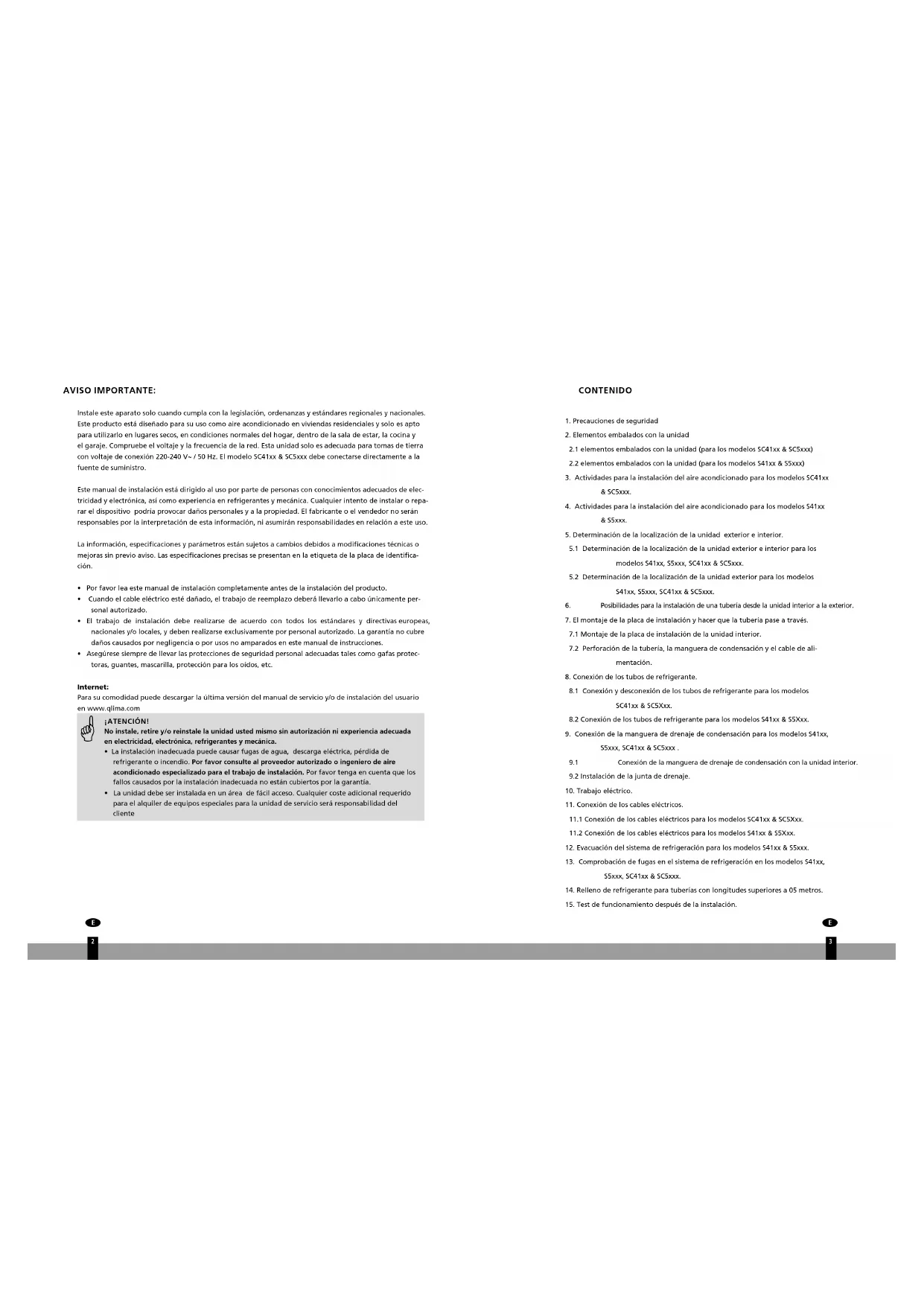

MANUAL DE USUARIO SC5032 QLIMA

Instale este aparato solo cuando cumpla con la legislación, ordenanzos y estándares regionales y nacionales. Este producto está diseñado para su uso como aire acondicionado en viviendas residenciales y solo es apto para utilizarlo en lugares secos, en condiciones normales del hogar, dentro de la sala de estar, la cocina y el garaje. Compruebe el voltaje y la frecuencia de la red. Esta unidad solo es adecuada para tomas de tierra con voltaje de conexión 220-240 V\~/50 Hz. El modelo SC41xx & SC5xxx debe conectarse directamente a la fuente de suministro.

Este manual de instalación está dirigido al uso por parte de personas con conocimientos adecuados de electricidad y electrónica, así como experiencia en refrigerantes y mecánica. Cualquier Intento de instalar o reparar el dispositivo podría provocar daños personales y a la propiedad. El fabricante o el vendedor no serán responsables por la interpretación de esta información, ni asumirán responsabilidades en relación a este uso.

La información, especificaciones y parámetros están sujetos a cambios debidos a modificaciones técnicas o mejoras sin previo aviso. Las especificaciones precisas se presentan en la etiqueta de la placa de identificación.

• Por favor lea este manual de instalación completamente antes de la instalación del producto.
• Cuando el cable eléctrico esté dañado, el trabajo de reemplazo deberá llevarlo a cabo únicamente personal autorizado.
• El trabajo de instalación debe realizarse de acuerdo con todos los estándares y directivas europeas, nacionales y/o locales, y deben realizarse exclusivamente por personal autorizado. La garantía no cubre daños causados por negligencia o por usos no amparados en este manual de instrucciones.
• Asegúrese siempre de llevar las protecciones de seguridad personal adecuadas tales como gañas protectoras, guantes, mascarilla, protección para los oidos, etc.

Internet:

Para su comodidad puede descargar la última versión del manual de servicio y/o de instalación del usuario en www.qlima.com

¡ATENCIÓN!

No instale, retire y/o reinstale la unidad usted mismo sin autorización ni experiencia adecuada en electricidad, electrónica, refrigerantes y mecánica.

- La instalación inadecuada puede causar fugas de agua, descarga eléctrica, pérdida de refrigerante o incendio. Por favor consulte al proveedor autorizado o ingeniero de aire acondicionado especializado para el trabajo de instalación. Por favor tenga en cuenta que los fallos causados por la instalación inadecuada no están cubiertos por la garantía.

- La unidad debe ser instalada en un área de fácil acceso. Cualquiler coste adicional requerido para el alquiler de equipos especiales para la unidad de servicio será responsabilidad del cliente

CONTENIDO

1. Precauciones de seguridad
2. Elementos embalados con la unidad
   2.1 elementos embalados con la unidad (para los modelos SC41xx & SC5xxx)
   2.2 elementos embalados con la unidad (para los modelos S41xx & S5xxx)
3. Actividades para la instalación del aire acondicionado para los modelos SC41xx & SC5xxx.
4. Actividades para la instalación del aire acondicionado para los modelos S41xx & S5xxx.
5. Determinación de la localización de la unidad exterior e interior.
   5.1 Determinación de la localización de la unidad exterior e interior para los modelos S41xx, S5xxx, SC41xx & SC5xxx.
   5.2 Determinación de la localización de la unidad exterior para los modelos S41xx, 55xxx, SC41xx & SC5xxx.
6. Posibilidades para la instalación de una tubería desde la unidad interior a la exterior.
7. El montaje de la placa de instalación y hacer que la tubería pase a través.
   7.1 Montaje de la placa de instalación de la unidad interior.
   7.2 Perforación de la tubería, la manguera de condensación y el cable de alimentación.
8. Conexión de los tubos de refrigerante.
   8.1 Conexión y desconexión de los tubos de refrigerante para los modelos SC41xx & SC5xxx.
   8.2 Conexión de los tubos de refrigerante para los modelos S41xx & 55Xxx.
9. Conexión de la manguera de drenaje de condensación para los modelos S41xx, S5xxx, SC41xx & SC5xxx.
   9.1 Conexión de la manguera de drenaje de condensación con la unidad interior.
   9.2 Instalación de la junta de drenaje.
10. Trabajo eléctrico.
11. Conexión de los cables eléctricos.
    11.1 Conexión de los cables eléctricos para los modelos SC41xx & SC5Xxx.
    11.2 Conexión de los cables eléctricos para los modelos S41xx & S5Xxx.
12. Evacuación del sistema de refrigeración para los modelos S41xx & S5xxx.
13. Comprobación de fugas en el sistema de refrigeración en los modelos S41xx, S5xxx, SC41xx & SC5xxx.
14. Relleno de refrigerante para tuberías con longitudes superiores a 05 metros.
15. Test de funcionamiento después de la instalación.

F

2

F

3

1. PRECAUCIONES DE SEGURIDAD

Cuestiones a tener en cuenta por razones de seguridad:

• Asegúrese de leer las siguientes ADVERTENCIAS antes de la instalación del aire acondicionado.
• Asegúrese de tener en cuenta las precauciones específicas que incluyen elementos importantes relativos a seguridad.
• Después de leer estas Instrucciones, asegúrese de conservarlas junto al manual del propletario para futuras referencias.

El aire acondicionado contiene un refrigerante y puede clasificarse como equipo a presión. Por tanto contacte siempre con un ingeniero de aire acondicionado autorizado para la instalación y mantenimiento del mismo. La inspección y mantenimiento del aire acondicionado será realizado anualmente por un ingeniero autorizado.

ATENCIÓN

No lo instale usted mismo.

- La instalación Incorrecta podría provocar heridas por incendio, descarga eléctrica, fallo de la unidad o fugas de agua. Consulte al proveedor donde adquirió la unidad o a un instalador autorizado.

Instale la unidad de forma segura en un lugar que pueda soportar el peso del aparato.

- La instalación en un lugar poco seguro provocarla lesiones por la calda de la unidad.

Use el cableado eléctrico especificado para conectar las unidades exterior e interior de forma segura y conéctelo con firmeza a las secciones de conexión del panel terminal por lo que la tensión del cableado no se aplicará a las secciones.

- El ajuste y conexión incorrectos podría causar un incendio.

Asegúrese de usar las piezas especificadas para el trabajo de instalación.

- El uso de piezas defectuosas podría causar lesiones por incendio, descarga eléctrica, fallo de la unidad, etc.

Realice la instalación de forma segura según las instrucciones de instalación.

- La instalación incorrecta podría provocar lesiones por incendio, descarga eléctrica, fallo de la unidad o fugas de agua.

Realice el trabajo eléctrico de acuerdo con el manual de instalación y asegúrese de usar un circuito exclusivo.

- Si la capacidad del circuito de potencia es insuficiente o el trabajo eléctrico es incompleto podría resultar en incendio o descarga eléctrica.

Compruebe que el gas refrigerante no tiene fugas durante la instalación o que después de la instalación está completo.

- La fuga de refrigerante es nociva para el ambiente y puede causar calentamiento global.

Coloque la cubierta de la parte eléctrica en la unidad interna y el panel de servicio en la unidad externa de forma segura.

- Si la parte eléctrica cubre la unidad interna y/o el panel de servicio de la unidad externa no está colocado de forma segura, podría causar incendio o descarga eléctrica debido a polvo, agua, etc.

PRECAUCIONES

• Este equipo debe estar conectado a tierra. Podría producirse descarga eléctrica si la conexión a tierra no es perfecta. No utilice un cable de extensión. De lo contrario podría provocar un incendio o descarga.
• El suministro de red en la casa debe contar con un interruptor de fuga a tierra. Si no estuviera equipado con dicho interruptor podría provocar un incendio o descarga.

Realice el trabajo de drenaje/tubería de acuerdo con las instrucciones de instalación.

- Si existen defectos en el trabajo de drenaje/tubería podrían darse fugas de agua de la unidad y los artículos de uso doméstico podrían mojarse y resultar dañados.

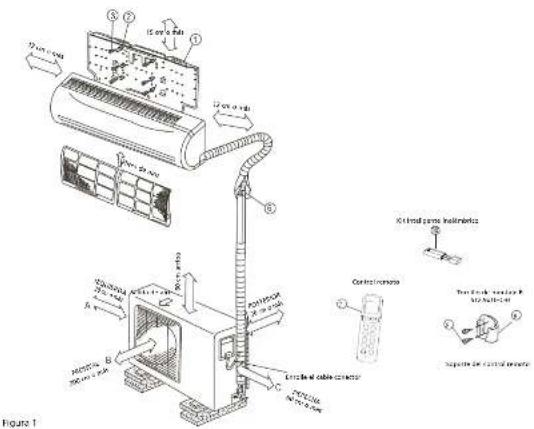

2. ELEMENTOS EMBALADOS CON LA UNIDAD

2.1 ELEMENTOS EMBALADOS CON LA UNIDAD (para los modelos SC41xx & SC5xxx)

Número Nombre de los accesorios Cantidad
1 Placa de instalación 1
2 Gancho de clip 8
3 Tomillo penetrante 'A' ST 3.9x25 8
4 Junta 1
5 Junta de drenaje 1
6 Montaje del tubo conector		1
7 Controlador remoto		1
8 Tomillo penetrante 'B' ST 2.9x10		2
9 Soporte del control remoto		1
10	Kit inteligente inatámbrico	1

2.2 ELEMENTOS EMBALADOS CON LA UNIDAD (para los modelos S41xx & S5xxx)

Número	Nombre de los accesorios			Cantidad
1	Placa de instalación			1
2	Gancho de clip			8
3	Tomillo penetrante 'A' ST 3.9x25			8
4	Junta			1
5	Junta de drenaje			1
6	Montaje del tubo conector	Lateral líquido	∅ 6.35 (modelo < 6.0 kW)∅ 9.53 (modelo > 6.0 kW)	No incluido
		Lateral del gas	∅ 9.53 (modelo < 3.5 kW)∅ 12.7 (modelo ≥ 3.5 kW)∅ 16.0 (modelo ≥ 6.0 kW)
7	Controlador remoto			1
8	Tomillo penetrante 'B' ST 2.9x10			2
9	Soporte del control remoto			1
10	Kit inteligente inalámbrico			1

¡NOTA!

Excepto las piezas antes mencionadas, las otras necesarias para la instalación han de ser adquiridas de forma separada por el comprador del aire acondicionado.

F

F

4

5

Esta ilustración es solo para propósitos de indicación y explicación. Esta ilustración podría ser diferente del aire acondicionado que ha adquirido.

3. ACTIVIDADES PARA LA INSTALACIÓN DEL AIRE ACONDICIONADO PARA LOS MODELOS SC41XX & SC5XXX

a. Decida dónde colocar la unidad interior y exterior. Consulte el capítulo 5 y 6.

PRECAUCIÓN

- Tenga en cuenta dónde se puede drenar la condensación.

- La distancia entre la unidad interna y externa puede ser de máximo 4 m (longitud del tubo).

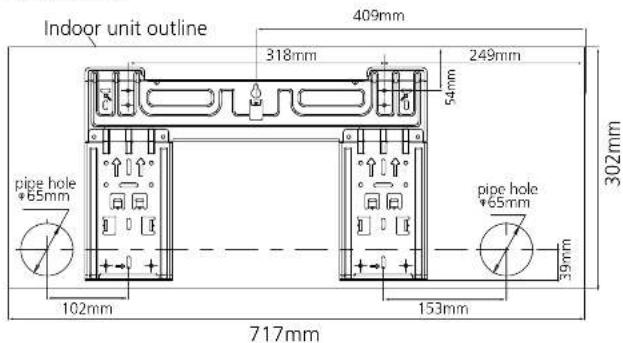

b. Ajuste de la placa de instalación para la unidad interior. Consulte el capítulo 7.1.
c. Practique un orificio en el exterior para que la tubería pueda pasar. Consulte el capítulo 7.2.
d. Pase la tuberia desde la unidad interior a través del orificio en la pared y cuelgue la unidad interior, usando los ganchos en la parte posterior a los ganchos superiores en la placa de instalación y asegúrese que la unidad está correctamente colocada. No haga clic en los ganchos inferiores aún.

El embalaje de tuberías, acoplado a la unidad interior, es pesado. No permita que el embalaje de tuberías cuelgue libremente de la unidad interior. Apoye el paquete de tuberías durante la instalación de la unidad interior. El peso del paquete puede hacer que las tuberías de la unidad interior se doblen o incluso se rompan. Los daños en las tuberías de la unidad interior pueden deberse a la instalación no profesional y no estarán cubiertos por la garantía.

Doble la tubería del refrigerante en la parte trasera de la unidad con mucho cuidado. La tubería es de cobre. Al doblar la parte destacada más de una vez podría hacer que el cobre se agriete debido al proceso físico. El agrietamiento puede causar pérdidas de refrigerante y no está cubierto por la garantía. Consulte la figura 2.

¡No doblart! Curva (Solo 1 x) Curva (Solo 1 x) Figura 2

e. Pase la manguera de condensación por el orificio en la pared y conectela a la manguera instalada en la unidad interior. Consulte el capítulo 9.1.

CONSEJO

La manguera de condensación puede conectarse fácilmente tirando de la parte inferior de la unidad interior, a unos 5 cm de la pared colocando algo de forma temporal entre ella y la pared de forma que el hueco permanezca abierto. Consulte la figura 3.

1. Ahora haga clic en los ganchos inferiores de la unidad interior hasta la placa de montaje.
   g. Coloque la unidad exterior, consulte el capítulo 5.2
   h. Conecte el acoplamiento del conector rápido con el acoplamiento en la unidad exterior. Después conecte el cable eléctrico con la red de tierra a la unidad interior y exterior. Consulte el capítulo 8.
   i. Compruebe posibles fugas de líquido refrigerante en el aire acondicionado. Consulte el capítulo 13.
   j. Compruebe que el aire acondicionado esté correctamente instalado.
   k. Conecte el enchufe del cable eléctrico al suministro de energía y compruebe que el aire acondicionado funcione correctamente. Consulte el capítulo 11.1.

4. ACTIVIDADES PARA LA INSTALACIÓN DEL AIRE ACONDICIONADO PARA LOS MODELOS S41XX & S5XXX.

a. Determine la ubicación de la unidad interior y exterior para su instalación. Consulte el capítulo 5 y 6.
b. Montaje de la placa de fijación de la unidad interior. Consulte el capítulo 7.1.
c. Practique un orificio en el exterior para que los cables puedan pasar. Consulte el capítulo 7.2.
d. Cuelgue la unidad interior en los ganchos traseros de la placa de lijación y compruebe que se monte con seguridad. No haga clic en los ganchos inferlores aún.

PRECAUCIÓN

Si la tubería estuviera detrás de la unidad a la derecha entonces deberá pasarla a través del orificio taladrado a la vez que cuelga la unidad interior.

e. Pase la tubería, el cable eléctrico y la manguera de condensación a través del orificio en la pared.

F

F

6

7

CONSEJO

La tuberia, el cable y la manguera de condensación pueden conectarse fácilmente tirando de la parte inferior de la unidad interior a unos 5 cm de la pared e insertando algo temporalmente para que el hueco permanezca abierto, consulte la figura 3.

1. Conecte las tuberías de refrigerante, los cables eléctricos y la manguera de condensación a la unidad interior. Consulte el capítulo 8.2, 9, 10 y 11.2.
   g. Coloque la unidad exterior, consulte el capítulo 5.2

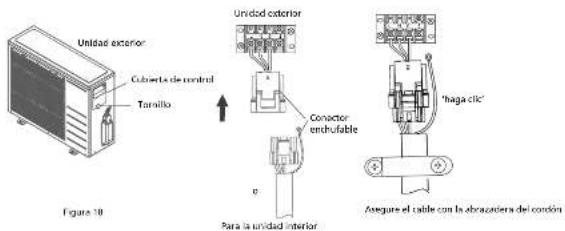

   h. Conecte la tuberia y el cable eléctrico a la unidad exterior. Consulte el capítulo 11.2.
   i. Vaciado de la unidad de refrigeración. Consulte el capítulo 12.
   J. Compruebe posibles fugas en el circuito de refrigeración. Consulte la Figura 13.
   k. Compruebe que todo el sistema esté correctamente instalado.
2. Conecte el enchufe del cable eléctrico al suministro de energía y compruebe que el aire acondicionado funcione correctamente. Consulte el capítulo 15.

5. DETERMINACIÓN DE LA LOCALIZACIÓN DE LA UNIDAD EXTERIOR E INTERIOR.

5.1 Determinación de la ubicación de la unidad externa e interna para los modelos S41xx, S5xxx, SC41xx & SC5xxx.

• No exponga la unidad interior a calor o vapor.
• Seleccione un lugar sin obstáculos delante o alrededor de la unidad.
• Asegúrese de que el drenaje de condensación puede orientarse adecuadamente y de forma continua hacia abajo.
• No lo instale cerca de una entrada.
• Asegúrese de que el espacio a izquierda y derecha de la unidad es superior a 12cm.
• Use un detector para detectar redes y/o cables eléctricos, y localice posibles pernos para prevenir daños en la pared.
• La parte superior de la unidad interior debe instalarse en la pared a una altura de 2.3 metros o más desde el suelo.
• La unidad interior debe instalarse permitiendo un espacio mínimo de 15cm desde el techo.
• Asegúrese de nivelar la unidad interior.
• Al determinar la ubicación de la unidad interior tenga en cuenta la posible localización de la unidad exterior. La parte interior y la exterior debe unirse mediante tuberías y cables.

ATENCIÓN

Para los modelos SC41xx & SC5xxx: La longitud de la tubería es de 4 metros.

Para los modelos S41xx & S5xxx: Para unidades con una capacidad superior a 6.0 kW, la longitud máxima de la tubería entre la parte interior y la exterior es de 20 metros. Para unidades con una capacidad > 6.0 kW, la longitud máxima entre la parte interior y la exterior es de 30 metros. Para unidades con una capacidad superior a 6.0 kW, la diferencia máxima en altura entre la parte interior y la exterior es de 8 metros. Para unidades con capacidad > 6.0 kW, la diferencia máxima en altura entre la parte interior y la exterior es de 20 metros.

Mas de 15 cm. Mas de 12 cm. 2,3 m x 3 m Más de 12 cm. Figure 4

5.2 Determinación de la localización de la unidad exterior para los modelos S41xx, S5xxx, SC41xx & SC5xxx.

- Instale la unidad exterior en una base rigida para prevenir el incremento del nivel de ruido y la vibración.

NOTA

La unidad externa en uso produce sonido. Esto podría interferir con la legislación local. Es responsabilidad del usuario comprobar y asegurarse de que el equipo cumple totalmente con la legislación local.

• Determine la dirección de la salida de aire de forma que no exista bloqueo.
• Tenga en cuenta el peso del aire acondicionado.
• Si se coloca un toldo sobre la unidad exterior para prevenir de la exposición de la luz solar directa o la lluvia, asegúrese de que la radiación de calor del condensador no quede restringida.
• Asegúrese de despejar la parte trasera de la unidad más de 30 cm. En la parte delantera de la unidad debería ser superior a 200 cm y el lado de la conexión (lateral derecho) debería tener más de 60 cm. Consulte la figura 5.
• Asegúrese de nivelar la unidad exterior.

IZQUIROA Más do 30 cm. FRONTAL Más do 200 cm. Más do 60 cm. POSTERIOR Más do 30 cm. DIFROHA Más do 60 cm.

F

B

F

9

Más de 30cm. Vala o Barrera Figura 5 Más de 30cm. Más de 60cm. Más de 200cm. Más de 60cm.

• Al determinar la ubicación de la unidad exterior tenga en cuenta la posible localización de la unidad interior. Las unidades interior y exterior deben conectarse mediante tuberias y cables.

ADVERTENCIA

Para los modelos SC41xx & SC5xxx: La longitud de la tubería es de 4 metros.

Para unidades con una capacidad superior a 6.0 kW, la longitud máxima de la tubería entre la parte interior y la exterior es de 20 metros. Para unidades con una capacidad > 6.0 kW, la longitud máxima entre la parte interior y la exterior es de 30 metros. Para unidades con una capacidad superior a 6.0 kW, la diferencia máxima en altura entre la parte interior y la exterior es de 8 metros. Para unidades con capacidad > 6.0 kW, la diferencia máxima en altura entre la parte interior y la exterior es de 20 metros.

• No coloque animales, plantas u otros obstáculos en la dirección de la entrada o la salida de aire.
• Instale siempre el aire acondicionado en un lugar de fácil accesibilidad.
• Consulte y siga la legislación local referente al montaje e instalación del equipo de aire acondicionado.
• En caso de que el lugar de instalación esté expuesto a fuertes vientos tales como el del mar, asegúrese que el ventilador funcione correctamente colocando la unidad longitudinalmente a la pared o usando unas placas protectoras. Consulte la figura 6.

Figure 6

• Si la unidad exterior se instala en una estructura techada o en un muro exterior podría provocar vibraciones y ruidos molestos.
• Asegúrese de que la unidad exterior se pueda unir a una subestructura estable.

F

10

ATENCIÓN

Si fuera necesario suspenda la instalación, el soporte de montaje debe concordar con todos los requisitos técnicos. La pared de la instalación debe ser lo bastante fuerte o adopte acciones para reforzarla. En cuanto a la conexión entre el soporte y la pared, el aire acondicionado y el soporte deben estar bien firmes, estables y seguros. En caso de duda no intente instalar la unidad sin el soporte calculado y diseñado por un ingeniero cualificado.

6. POSIBILIDADES PARA LA INSTALACIÓN DE UNA TUBERÍA DESDE LA UNIDAD INTERIOR A LA EXTERIOR.

• La tuberia se puede conectar de la parte trasera izquierda o la derecha de la unidad interior. Retire las placas de salida izquierda o derecha. Consulte la Figura 7.
• La tubería se puede conectar desde la parte trasera izquierda o la derecha. Consulte la Figura 7.

Cubierta para la tuberia liguerda Cubierta para la tuberia detacha Cubierta para la tuberia

Tuberia derecha

Tuberia izquiterda

Figure 7

F

11

7. MONTAJE DE LA PLACA DE INSTALACIÓN Y HACER QUE LA TUBERÍA PASE A TRAVÉS.

7.1 Montaje de la placa de instalación de la unidad interior.

¡ADVERTENCIA!

Use un detector de tuberías para buscar conductos eléctricos en la pared antes de taladrar los orificios necesarios y evitar daños innecesarios o situaciones peligrosas.

a. Fit the installation plate (1) horizontalmente sobre las partes estructurales de la pared con espacios alrededor de la placa de instalación. Consulte la figura B.
b. Si la pared es de ladrillo, hormigón o similar, practique ocho (8) orificios de 5mm de diámetro en la pared. Inserte el anclaje de clip ② para los tornillos de montaje apropiados ③.
c. Ajuste la placa de instalación (1) en la pared con ocho (8) tornillos de tipo "A" (3).

OBSERVACIÓN

Monte la placa de sujeción y taladre los orificios en la pared conforme al material de la misma y los puntos de montaje en dicha placa de sujeción (dimensiones en *mm* excepto que se indique lo contrario).

Cortillo la orientación de la placa de instalación Figura 8 ✓ ✗ ✗

S(C)5x25/SC4125

7.2 Perforación de la tuberia, la manguera de condensación y el cable de alimentación.

a. Determine las posiciones de los orificios de acuerdo con el esquema detallado en la Fig. 9. Taladre un (1) orificio (≥ 85 mm para SC41xx y SC5xxx / ≥ 65 mm para S41xx y S5xxx) inclinado ligeramente hacia abajo en el lado exterior, esto evitará que entre agua (fig 10).
b. Utilice siempre un conducto en el orificio de la pared al taladrar una rejilla metálica, una placa o similares.

Figura 10

8. CONEXIÓN DE LOS TUBOS DE REFRIGERANTE

8.1 Conexión y desconexión de los tubos de refrigerante para los modelos SC41xx & SC5xxx.

ADVERTENCIA

La conexión de las tuberías de refrigerante del aire acondicionado debe realizarse de acuerdo con la normativa y legislación nacional vigente. La conexión de los tubos de refrigerante deberá realizarse por un instalador autorizado.

ADVERTENCIA

El embalaje de tuberías, acoplado a la unidad interior, es pesado. No permita que el embalaje de tuberías cuelgue libremente de la unidad interior. Apoye el paquete de tuberías durante la instalación de la unidad interior. El peso del paquete puede hacer que las tuberías de la unidad interior se doblen o incluso se rompan. Los daños en las tuberías de la unidad interior debidos a una instalación no profesional no estarán cubiertos por la garantía.

ADVERTENCIA

Por su seguridad, lleve siempre protección ocular y guantes al conectar los tubos. La tuberia esta acoplada en la unidad interior de fábrica. Lea la "guía rápida de instalación" para comprender cómo deben conectarse la tuberia y el cable eléctrico a la unidad exterior.

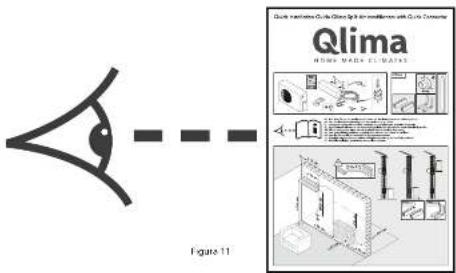

Qlima HOME MADE ELEMONS Figure 11

< 20 cm ≥ 20 cm

Los últimos 20 cm del tubo refrigerante próximos al conector deber estar rectos. La curvatura puede causar fugas que no están cubiertas por la garantia.

Figura 12

ATENCIÓN

Todo el trabajo del refrigerante y la tubería del mismo deben cumplir con la legislación local, estándares y normativa, y solo debe ser realizado por personal cualificado.

Para desconectar los acoplamientos:

Paso 1: Apague la unidad de A/A y desconecte el cable eléctrico de la toma de corriente.
Paso 2: Espere cinco minutos para que se igule la línea de presión entre el compresor interior y la unidad de condensación exterior.
Paso 3: Tire hacia arriba del mango de acoplamiento macho hasta la posición posterior máxima.
Paso 4: Retire el manguito de salida del acoplamiento hembra para liberar la mitad del acoplamiento macho.
Paso 5: Para sellar y proteger del polvo, reinstale la tapa protectora y el enchufe.

8.2 Conexión de los tubos de refrigerante para los modelos S41xx & S5xxx

a. Ajuste una fuerca de glándula o similar a la tubería y realice el abocardado en el extremo del tubo,
b. Unidad interior: Apriete la tuerca de glándula manualmente a la tuberia en la unidad interior y luego ajustela con una llave inglesa y una torsión como se muestra en la fig. 13.
c. Unit exterior: Fije la tuerca de glándula a mano a las conexiones en las válvulas de la unidad exterior y ajustela con una llave Inglesa y una torsión como se muestra en la fig. 13.

Figura 13

d. Seleccione la llave de fijación correcta (mostrada en la tabla 1) para prevenir que los tubos, piezas de conexión y tuercas puedan ser dañadas.

F

14

F

15

Diámetro exterior	Par de apriete (N.cm)	Par de apriete adicional (N.cm)
∅ 6,35	1500(153 kgf.cm)	1600(163 kgf.cm)
∅ 9,53	2500(255 kgf.cm)	2600(265 kgf.cm)
∅ 12,7	3500(357 kgf.cm).	3600(367 kgf.cm)
∅ 16,0	4500(459 kgf.cm).	4700(479 kgf.cm)

e. Aisle los puntos de conexión en la sección interna con material aislante para evitar la acumulación de condensación.
f. Enrolle la tuberia, el cable de conexión y la manguera de drenaje detrás de la unidad interior con cinta hasta formar un paquete firme. Esto facilitará colocar la unidad interior en la placa de montaje.

ATENCIÓN

Las líneas de cobre deben estar aisladas de forma independiente entre sí.

ATENCIÓN

Tenga siempre el máximo cuidado al doblar las tuberías. Asegúrese de que las tuberías estén siempre

dobladas y no deformados. En caso de un tubo deformado: Reemplace la tuberia completa o la parte deformada, ya que supone una fuga potencial de refrigerante y podría dañar el aire acondicionado.

9. CONEXIÓN DE LA MANGUERA DE DRENAJE DE CONDENSACIÓN PARA LOS MODELOS S41XX & S5XXX, SC41XX, SC5XXX

9.1 Conexión de la manguera de descarga de condensación con la unidad interior.

Conecte la manguera de drenaje de condensación incluida con la unidad interior deslitzando la manguera sobre la enterrosca en la unidad interior. Asegúrese de que la manguera de drenaje de condensación funcione siempre hacia abajo y el extremo no cuelgue en el agua. Consulte la fig. 15.

Utilice siempre la manguera de drenaje de condensación debajo de los tubos de refrigerante para evitar que la bandeja de condensación se desborde.

F

16

PRECAUCIÓN

• Asegúrese de que la manguera de drenaje está en el lado inferior del grupo. Colocarlo en el lado superior puede causar el desbordamiento de la bandeja al interior de la unidad.
• Dirija la manguera de drenaje inclinada hacia abajo en toda su longitud para drenar suavemente el agua condensada.

No bloquee e flujo de agua por un
20 Chino

No perge el escrito de la man guera de drenaje en el agua.

9.2 Instalación de la junta de drenaje.

Ajuste el sello en el codo de drenaje, luego inserte la junta de drenaje en el orificio de la bandeja base al fondo de la unidad exterior, gire 90° para fijarlas de forma segura. Conecte la junta de drenaje con una manguera de drenaje de extensión (no incluida). De este modo, el agua condensada producida durante el modo calefacción del aire acondicionado podrá drenarse. Consulte la fig. 16.

Junta de drenaje Grificio de la bandeja base de la unidad exterior Junta Tubo de drenaje Figura 16

10. TRABAJO ELÉCTRICO

• Conecte el aire acondicionado a un grupo separado. Asegúrese de que este grupo tenga el fusible correcto
• Consulte la siguiente tabla.
• El voltaje eléctrico debe estar en el rango de 95%\~105% de la tabla de clasificación de voltaje nominal.
• El suministro eléctrico debe tener instalado un interruptor de fuga a tierra.
• Asegúrese de que el aire acondicionado está bien conectado a tierra.
• Conecte los cables de acuerdo al esquema de conexión adjunto localizado en el panel de la unidad externa. Consulte el capítulo 11.
• Todo el cableado debe cumplir con la normativa y estándares eléctricos nacionales y locales, y su instalación realizada por personal cualificado.

Modelo Alimentación eléctrica		Corriente nominal de entrada (interruptor/ fusible)	Tamaño del cable eléctrico
≤ 3,5 kW	230V~ 50Hz 16A 2,5 mm		:
> 3,5 kW	230V~ 50Hz 16A lento	2,5 mm	:

INOTAI

El voltaje debe ser consistente con la tensión nominal del aire acondicionado.

F

17

11. CONEXIÓN DE LOS CABLES ELÉCTRICOS.

11.1 Conexión de los cables eléctricos para los modelos SC41xx & SC5Xxx.

a. El cable de 4,5 metros para la conexión eléctrica entre la unidad exterior y la interior está incluido en el embalaje de la tubería de refrigerante (unidad interior).
B. El cable eléctrico está suministrado con un conector rápido eléctrico.
c. La unidad exterior está también suministrada con un conector rápido eléctrico.
d. Retire la cubierta de control de la unidad exterior aflojando el tornillo.
e. Haga clic en el conector de la unidad interior hacia el conector de la unidad exterior y asegure el cable al bloque de terminales con la abrazadera de cable montada en él.
f. El cable de tierra debe conectarse directamente a la placa de metal en la que está montada la regleta de terminales. La ubicación está indicada con el simbolo

g. Conecte solo el cable eléctrico una vez que se haya completado la instalación del aire acondicionado.

ADVERTENCIA

Para modelos con capacidad < 4,5 kW conecte el enchufe en la toma de la pared. Para modelos con capacidad > 4,5 kW conecte el cable eléctrico directamente en la fuente de alimentación. No use un enchufe y una toma ya que la corriente elevada podría dañar los terminales del enchufe y la toma así como causar un incendio.

Unidad exterior Cubierta de control Tamillo Figue 18 Unidad exterior Convactor endrufable Para la unidad interior "naga cik" Asegure el cable con la abrazadora del condón

11.2 Conexión de los cables eléctricos para los modelos S41xx & S5xxx.

a. Conecte el cable de corriente a la unidad interior.
b. El cable de conexión Interior/Exterior debe ser del tipo HD7RN-F, 2,5 mm².

F

18

c. Para el montaje del cable a la unidad interior: Retire el panel delantero y la placa de cubierta de la regleta de terminales el el lado derecho de la unidad interior. Figura 19.

Figura 19

d. El cable puede pasar por detrás de la unidad interior hasta la regleta de terminales.
e. Conecte el cableado a la regleta, para su correcta ubicación consulte la fig. 20.

f. Conecte el cable de la unidad interior. Retire la placa de la cubierta de la regleta de terminales de la unidad exterior.
g. Conecte el cable de conexión a la regleta de terminales (consulte la figura 21). Conecte los cables de manera que su posición encaje con la conexión del cableado de la unidad Interior (las letras L N S, el cable de tierra y para los modelos con una capacidad > 6.0 kW, los números 1 + 2).
h. El cable de tierra debe conectarse directamente a la placa de metal en la que está montada la regleta de terminales. La ubicación está indicada con el simbolo
i. En modelos con una capacidad superior a 6.0 kW, el cable de suministro está preensamblado en la parte interna. En modelos con una capacidad > 6.0 kW, el cable de suministro debe conectarse a la parte externa (el cable de suministro no está incluido).
j. Conecte solo el cable eléctrico una vez que se haya completado la instalación del aire acondicionado.

ADVERTENCIA

Para modelos con capacidad < 4.5 kW conecte el enchufe en la toma de la pared. Para modelos con capacidad > 4.5 kW conecte el cable eléctrico directamente en la fuente de alimentación. No use un enchufe y una toma ya que la corriente elevada podría dañar los terminales del enchufe y la toma así como causar un incendio.

S41xx - S5xxx - SC41xx - SC5xxx

para la unidad exterior

Figura 21

F

19

12. EVACUACIÓN DEL SISTEMA DE REFRIGERACIÓN PARA LOS MODELOS S41XX & S5XXX.

El aire y humedad que permanecen en el sistema de refrigerante, p.ej. después de la instalación, podría causar daños o efectos no deseados como se indica abajo:

• Aumento de presión en el sistema.
• Aumento de la corriente.
• Reducción del rendimiento de calor o frio.
• La humedad en el circuito refrigerante podría congelar y bloquear el tubo capilar.
• El agua podría corroer partes del sistema de refrigeración.
• Daños en el compresor.

Por tanto, la unidad interna y el tubo entre esta y la unidad exterior deben comprobarse y evacuarse con la ayuda de una bomba de vaciado para eliminar elementos no condensables y humedad del sistema.

ADVERTENCIA

La evacuación de la tubería de refrigerante y la unidad interior del aire acondicionado debe seguir la legislación y normativa nacional vigente. La evacuación de la tubería de refrigerante y la unidad interior solo puede llevarse a cabo por un instalador certificado.

13. COMPRUEBA POSIBLES FUGAS DE REFRIGERANTE EN LOS MODELOS S41XX, S5XXX, SC41XX & SC5XXX

ADVERTENCIA

La evacuación de la tubería de refrigerante y la unidad interior del aire acondicionado debe seguir la legislación nacional vigente. El test para posibles fugas de refrigerante de la tubería de refrigerante y la unidad interior solo puede llevarse a cabo por un instalador certificado.

COMPROBACIÓN DE POSIBLES FUGAS EN EL AIRE ACONDICIONADO

• Método de agua jabonosa: Aplique agua jabonosa o detergente neutro en la conexión de la unidad interior o en las de la unidad exterior con un cepillo suave para comprobar posibles fugas de la tubería. Si salen burbujas, los tubos tienen una fuga.
• Detector de fugas especial: Utilice el detector de fugas para verificar si existen filtraciones.

14. RELLENO DE REFRIGERANTE PARA TUBERÍAS SUPERIORES A LOS 05 METROS.

ADVERTENCIA

La conexión de las tuberías de refrigerante del aire acondicionado debe realizarse de acuerdo con la normativa y legislación nacional vigente. El relleno de refrigerante solo puede realizarse por un instalador autorizado.

El aire acondicionado se rellena en la fábrica con suficiente refrigerante para tubos con una longitud máxima de 5 metros.

Si la tuberia es superior a 5 metros entonces el aire acondicionado deberá rellenarse con refrigerante extra. La cantidad de refrigerante a añadir se muestra en la tabla 2

F

20

Modelo	Para tuberías superiores a 5 metrosLlenado extra por metro en gramos
2,5 – 2,6 kW 20
3,1 – 3,6 kW 20
4,8 – 5,4 kW 20

Table 2

Use solo refrigerante del mismo tipo que se indica en la placa de tipo.

15. TEST DE FUNCIONAMIENTO DESPUÉS DE LA INSTALACIÓN

Realice un test de funcionamiento después de verificar fugas de gas y la electricidad. La duración del test de funcionamiento debe ser superior a 30 minutos.

Compruebe que todas las funciones se ejecutan correctamente durante el test. Verifique especialmente si el drenaje de la unidad interior es suave o no.

F

21

NOTICE IMPORTANTE:

Tubagem trasera encuerda
Fig. 7

P

133
