INSTRUKCJA OBSŁUGI Easy Pressing GV5221 TEFAL

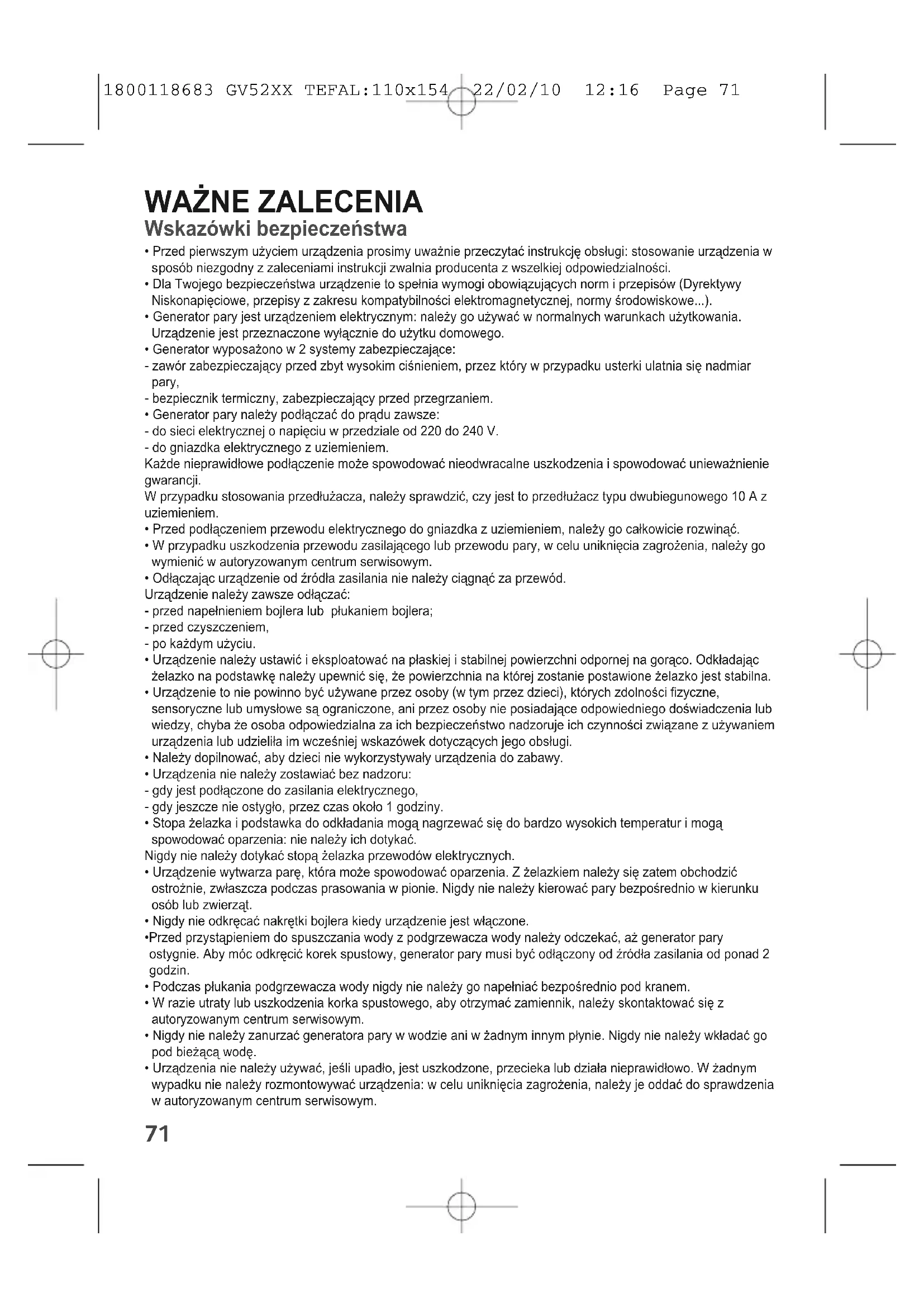

Wskazówki bezpieczeństwa

• Przed pierwszym użyciem urządzenia prosimy uważnie przeczytać instrukcję obsługi: stosowanie urządzenia w

posób niezgodny z zaleceniami instrukcji zwalnia producenta z wszelkiej odpowiedzialności.

• Dla Twojego bezpieczeństwa urządzenie to spełnia wymogi obowiązujących norm i przepisów (Dyrektywy Niskonapięciowe, przepisy z zakresu kompatybilności elektromagnetycznej, normy środowiskowe...).

Generator pary jest urządzeniem elektrycznym: należy go używać w normalnych warunkach użytkowania. Urządzenie jest przeznaczone wyłącznie do użytku domowego.

• Generator wyposażono w 2 systemy zabezpieczające: - zawór zabezpieczający przed zbyt wysokim ciśnieniem, przez który w przypadku usterki ulatnia się nadmiar pary, - bezpiecznik termiczny, zabezpieczający przed przegrzaniem.

• Generator pary należy podłączać do prądu zawsze: - do sieci elektrycznej o napięciu w przedziale od 220 do 240 V. - do gniazdka elektrycznego z uziemieniem. Każde nieprawidłowe podłączenie może spowodować nieodwracalne uszkodzenia i spowodować unieważnienie gwarancji. W przypadku stosowania przedłużacza, należy sprawdzić, czy jest to przedłużacz typu dwubiegunowego 10 A z uziemieniem.

• Przed podłączeniem przewodu elektrycznego do gniazdka z uziemieniem, należy go całkowicie rozwinąć.

• W przypadku uszkodzenia przewodu zasilającego lub przewodu pary, w celu uniknięcia zagrożenia, należy go wymienić w autoryzowanym centrum serwisowym.

• Odłączając urządzenie od źródła zasilania nie należy ciągnąć za przewód. Urządzenie należy zawsze odłączać: - przed napełnieniem bojlera lub płukaniem bojlera; - przed czyszczeniem, - po każdym użyciu.

• Urządzenie należy ustawić i eksploatować na płaskiej i stabilnej powierzchni odpornej na gorąco. Odkładając żelazko na podstawkę należy upewnić się, że powierzchnia na której zostanie postawione żelazko jest stabilna.

• Urządzenie to nie powinno być używane przez osoby (w tym przez dzieci), których zdolności fizyczne, sensoryczne lub umysłowe są ograniczone, ani przez osoby nie posiadające odpowiedniego doświadczenia lub wiedzy, chyba że osoba odpowiedzialna za ich bezpieczeństwo nadzoruje ich czynności związane z używaniem urządzenia lub udzieliła im wcześniej wskazówek dotyczących jego obsługi.

• Należy dopilnować, aby dzieci nie wykorzystywały urządzenia do zabawy.

• Urządzenia nie należy zostawiać bez nadzoru: - gdy jest podłączone do zasilania elektrycznego, - gdy jeszcze nie ostygło, przez czas około 1 godziny.

• Stopa żelazka i podstawka do odkładania mogą nagrzewać się do bardzo wysokich temperatur i mogą spowodować oparzenia: nie należy ich dotykać. Nigdy nie należy dotykać stopą żelazka przewodów elektrycznych.

• Urządzenie wytwarza parę, która może spowodować oparzenia. Z żelazkiem należy się zatem obchodzić ostrożnie, zwłaszcza podczas prasowania w pionie. Nigdy nie należy kierować pary bezpośrednio w kierunku osób lub zwierząt.

• Nigdy nie odkręcać nakrętki bojlera kiedy urządzenie jest włączone.

• Przed przystąpieniem do spuszczania wody z podgrzewacza wody należy odczekać, aż generator pary ostygnie. Aby móc odkręcić korek spustowy, generator pary musi być odłączony od źródła zasilania od ponad 2 godzin.

• Podczas płukania podgrzewacza wody nigdy nie należy go napełniać bezpośrednio pod kranem.

• W razie utraty lub uszkodzenia korka spustowego, aby otrzymać zamiennik, należy skontaktować się z autoryzowanym centrum serwisowym.

• Nigdy nie należy zanurzać generatora pary w wodzie ani w żadnym innym płynie. Nigdy nie należy wkładać go pod bieżącą wodę.

• Urządzenia nie należy używać, jeśli upadło, jest uszkodzone, przecieka lub działa nieprawidłowo. W żadnym wypadku nie należy rozmontowywać urządzenia: w celu uniknięcia zagrożenia, należy je oddać do sprawdzenia w autoryzowanym centrum serwisowym. 1800118683 GV52XX TEFAL:110x154 22/02/10 12:16 Page 7172

. Wskaźnik regulacji temperatury

3. Regulator temperatury żelazka

4. Wskaźnik optyczny żelazka (lampka)

. Płyta stanowiska odkładczego

6. Bojler (wewnątrz obudowy)

7. Mechanizm Lock (w zależności od modelu)

8. Miejsce do chowania przewodu zasilania i

0. Sznur elektryczny

12. Przycisk świetlny start/stop

3. Wskaźnik gotowości pary

(w zależności od modelu)

14. Regulator natężenia pary

(w zależności od modelu) OPIS

System blokowania żelazka na podstawie - mechanizm Lock- System (w zależności od modelu)

• Generator pary jest wyposażony w mechanizm przytrzymujący żelazko na obudowie z blokadą (w zależności od modelu), ułatwiający przenoszenie i przechowywanie urządzenia : - Blokowanie - rys. 1. - Odblokowywanie - rys. 2.

• Aby przenieść generator pary za uchwyt żelazka: - Ustaw żelazko na podstawce na generatorze pary i opuść mechanizm przytrzymujący na żelazko, aż do zaskoczenia blokady (słychać wówczas „kliknięcie") - rys. 1. - Aby przenieść generator pary, podnieś żelazko za uchwyt - rys. 3. Przygotowanie Jakiej wody używać?

• Urządzenie zostało zaprojektowane do pracy z wodą kranową. W niektórych regionach nadmorskich, woda może być jednak mocno zasolona. Należy wówczas używać wyłącznie wody demineralizowanej.

• Nigdy nie należy używać wody zawierającej dodatki (krochmal, perfumy, substancje aromatyczne, zmiękczające itd) ani też wody z naczyń kuchennych czy z kondensacji (na przykład wody z suszarki do bielizny, wody z lodówki, wody z klimatyzatorów, deszczówki). Zawierają one odpadki organiczne lub elementy mineralne, które odkładają się pod wpływem ciepła, powodując chlapanie, brunatne zacieki i przedwczesne zużycie urządzenia. Napełnianie bojlera

• Umieszczamy generator pary na stabilnym poziomym podłożu odpornym na ciepło.

• Następnie należy sprawdzić czy urządzenie jest wyłączone z sieci i zimne.

• Odkręcić korek bojlera.

• Należy użyć karafki, którą wypełniamy maksymalnie litrem wody i wlewamy ją do bojlera uważając, aby go nie przepełnić - rys. 4.

• Dokręcić do końca korek bojlera. Uruchomić generator pary

• Rozwiń całkowicie przewód elektryczny i wyjmij przewód pary ze schowka.

• Opuść mechanizm blokujący elazko do przodu, aby odblokować zawleczkę zabezpieczającą (w zaleności od modelu).

• Podłącz generator pary do uziemionego gniazda elektrycznego.

• Nacisnąć na przycisk start/stop, który zapala się i bojler zaczyna podgrzewanie.

• Po około 8 minutach lub wtedy, gdy wskaźnik gotowości pary zapali się (w zależności od modelu), para jest gotowa - rys. 5.

• Podczas prasowania wskaźnik optyczny umieszczony na żelazku oraz wskaźnik gotowości pary (w zależności od modelu) zapalają się i gasną w zależności od cyklu pracy urządzenia. Jeśli woda z kranu zawiera dużo wap- nia, należy zmieszać ją w proporcjach 1:1 z wodą destylowaną dostępną w skle- pach. W przypadku przepełnienia zbiornika wodą należy odlać jej nadmiar. Podczas pierwszego użycia może się zdarzyć, że pojawi się dym i nieszkodliwy zapach. To zjawisko, nie mające wpływu na użytkowanie urządzenia, szybko zniknie. 1800118683 GV52XX TEFAL:110x154 22/02/10 12:16 Page 7273 Użytkowanie Prasowanie z parą• Ustawić regulator temperatury żelazka i regulator natężenia pary (w zależności d modelu) na rodzaju prasowanej tkaniny (patrz tabela poniżej).• Wskaźnik optyczny żelazka zapali się.• Aby uzyskać parę, należy nacisnąć na przycisk pary umieszczony pod ękojeścią żelazka - rys. 6.• Dopływ pary będzie wstrzymany po zwolnieniu przycisku pary.• Należy zacząć od tkanin, które prasuje się w niskich temperaturach, a skończyćna tych, które prasuje się w wyższych temperaturach (lub ••• Max).• Podczas pierwszego użycia lub jeśli para nie byłaużywana przez kilka minut, należy nacisnąć kilkakrotnieraz za razem na przycisk pary - rys. 6 poza bielizną.To pozwoli wyeliminować zimną wodę z obiegu pary.• Do prasowania tkanin delikatnych należy z umiaremstosować przycisk pary umieszczony pod rękojeściążelazka, aby uniknąć ewentualnych wycieków.• Jeśli używa się krochmalu, należy rozpylić go naodwrotnej stronie niż prasowana.Prasowanie na sucho• Nie należy naciskać na przycisk pary - rys. 6.Wygładzanie zagnieceń w pozycji pionowej• Należy ustawić regulator temperatury żelazka iregulator natężenia pary (zależy od modelu) wpozycji maxi.• Należy zawiesić ubranie na wieszaku i naciągnąćtkaninę lekko ręką.• Następnie należy nacisnąć przycisk pary - rys. 6 zprzerwami wykonując ruch z góry na dół - rys. 7.Napełnianie bojlera w trakcie prasowania• BARDZO WAŻNE: Przed otwarciem bojlera należy się upewnić, że nie ma w nim już pary. W tym celu należy nacisnąć na przycisk pary - rys. 6 tak długo, aż jej już nie będzie.• Generator pary wyłącza się naciskając na przełącznik start/stop i wyłączając ją zsieci.• Należy odkręcać powoli korek bojlera.• Nalać maksymalnie 1 litr wody do karafki.• Napełnić bojler, uważając, aby nie przepełnić go wodą. W przypadku przepełnienia,odlać jej nadmiar. enerator pary i żelazkosą gotowe do prasowaniakiedy wskaźnik otowości pary (wzależności od modelu)świeci się, a wskaźnikoptyczny żelazka jestwyłączony. KANINA EGULATOR EMPERATURY EGULATOR

ARY (w zależności od modelu)Len, bawełna Wełna, wiskoza Tkaniny syntetyczne Jeśli prasujecie Państwo tkaniny zmieszanych włókien, należy ustawićtemperaturę prasowania na włóknonajbardziej delikatne. Jeśli zaśprasujecie ubrania z wełny, wystarczypulsacyjnie naciskać przycisk pary -fig.6 żelazka, bez dotykania żelazkiemdo ubrania. Dzięki temu ubranie niebędzie się błyszczeć.Powstała para jest bardzo gorąca, nienależy nigdy wygładzać zagnieceń ubrańna osobie, ale zawsze na wieszaku.Prasując tkaniny inne niż len lub bawełna,należy trzymać żelazko w odległości kilkucentymetrów od tkaniny, żeby jej niespalić.Nigdy nienależyodkręcaćkorka bojlerakiedyżelazkoemituje parę. 1800118683 GV52XX TEFAL:110x154 22/02/10 12:16 Page 73Problem Moliwe przyczyny Rozwiązania Generator pary nie włącza sięlub nie zapala się kontrolkaelazka.Urządzenie nie jest podłączone dozasilania.Sprawdź, czy urządzenie jest dobrze podłączonedo sprawnego gniazdka, w którym jest napięcie.Przez otwory w stopie elazkawycieka woda.Rozregulowany termostat: temperaturajest nadal za niska.Skontaktuj się z autoryzowanym punktemserwisowym.Uywasz pary, gdy elazko nie jestjeszcze dostatecznie gorące.Sprawdź ustawienie termostatu.Przed włączeniem pary poczekaj, a zgaśniekontrolka elazka.W rurze skropliła się woda, poniewafunkcja pary stosowana jest po razpierwszy lub przez długi czas nie byłauywana.Naciśnij przycisk sterowania parą poza deską doprasowania i przytrzymaj wciśnięty, a z elazkabuchnie para.• Zakręcić do oporu korek bojlera, włączyć na nowo generator do sieci i włączyć rządzenie.• Czekać, aż bojler nagrzeje się. Po około 8 minutach lub kiedy wskaźnik gotowościpary (w zależności od modelu) zapali się, para będzie gotowa. Składanie generatora pary

• Ustaw elazko na jego podstawce na generatorze pary.• Opuść mechanizm blokujący na elazko, a do „kliknięcia" lokady, elazko zostanie bezpiecznie zablokowane nakorpusie urządzenia (w zaleności od modelu).• Schowaj przewód zasilania do przewidzianego w tym celuschowka - rys. 8.• Złożyć przewód pary - rys. 9.• Jeśli generator pary przechowywany jest w szafie lub ciasnymmiejscu, przez schowaniem pozwól,aby urządzenie ostygło.• Gdy ostygnie mona go bezpiecznie schować. Konserwacja i czyszczenie Przed przystąpieniem do konserwacji należy się upewnić, że urządzenie jest odłączone od sieci, astopa i płyta stanowiska odkładczego są zimne.Nie należy używać żadnych środków czyszczących ani przeznaczonych do usuwania kamienia doczyszczenia stopy lub obudowy.Nigdy nie należy wkładać żelazka lub jego obudowy pod bieżącą wodę. Czyszczenie stopy
• Należy czyścić stopę regularnie za pomocą miękkiej gąbki. Czyszczenie obudowy
• Od czasu do czasu należy czyścić plastikowe elementy przy pomocy lekkowilgotnej szmatki. Przepłukać bojler (raz w miesiącu)
• Uwaga: żeby przedłużyć wydajność bojlera i uniknąć wyrzutówkamienia, powinien być on obowiązkowo przepłukiwany po każdych10 użyciach mniej więcej raz na miesiąc.• Należy sprawdzić czy generator pary jest zimny i wyłączony z sieciod ponad dwóch godzin.• Za pomocą karafki napełnić bojler w 3/4 wodą z kranu - rys. 10.• Potrząsać obudową przez kilka chwil i potem opróżnić ją całkowicie,wylewając wodę do zlewu - rys. 11.• Dla uzyskania lepszego rezultatu, zaleca się powtórzyć operację. Problem z generatorem pary ?

Nigdy nie należy stawiać żelazka a metalowym stanowiskuodkładczym, bo mogłoby to jeuszkodzić, należy je stawiaćraczej na płycie stanowiskaodkładczego obudowy.Jest ona wyposażona w systemantypoślizgowy i odporna nadziałanie wysokich temperatur.Jeśli woda jest wapienna,należy to robić częściej. Zcałą pewnością nie należyużywać środkówusuwających kamień doprzepłukiwania bojlera,gdyż mogą go uszkodzić. 1800118683 GV52XX TEFAL:110x154 22/02/10 12:16 Page 7475 Jeeli nie jest moliwe ustalenie przyczyn usterki, skontaktuj się z autoryzowanym punktem obsługi posprzedanej. Bierzmy udział w ochronie środowiska! Urządzenie zawiera wiele materiałów nadających się do powtórnego wykorzystania lub recyklingu. Aby je przetworzyć, naley je oddać do punktu zbiórki odpadów, a w przypadku jego braku do autoryzowanego centrum serwisu. Problem Moliwe przyczyny Rozwiązania

a prasowanej tkaninie pojawiają się ślady wody.

okrowiec deski do prasowania jest nasiąknięty wodą, poniewa nie jest przystosowany do mocy generatora pary.

pewnij się, e posiadasz odpowiednią deskę do prasowania (deska z kratką, zapobiegająca skraplaniu się). Przez otwory w stopie elazka wycieka biaława woda. Podgrzewacz wyrzuca kamień, poniewa nie był regularnie płukany. Przepłucz podgrzewacz. (patrz § „Płukanie podgrzewacza wody") Przez otwory w stopie elazka wycieka brązowa woda i plami tkaninę. Stosujesz chemiczne środki usuwające kamień lub dodatki do wody do prasowania. Nie naley wrzucać adnych środków do bojlera (cf § Jakiej wody uywać). Stopa elazka jest brudna i moe plamić tkaninę. Nastawiasz elazko na zbyt wysoką temperaturę. Patrz nasze zalecenia dotyczące ustawiania temperatury. Tkanina nie została wystarczająco wypłukana lub prasowane jest nowe ubranie, które nie było jeszcze prane. Upewnij się, e tkanina jest wystarczająco dobrze wypłukana, tak aby usunąć ewentualne osady mydła lub środków chemicznych na nowych ubraniach. Uywasz krochmalu. Krochmal zawsze rozpylaj po stronie przeciwnej do tej, która będzie prasowana. Mało pary lub jej brak. Pusty zbiornik. Nape łnij zbiornik

Temperatura stopy elazka jest ustawiona na maksimum. Generator pary działa normalnie, ale bardzo gorąca para jest sucha i dlatego słabiej widoczna. Wokół korka wydobywa się para. Korek jest źle dokręcony. Dokręcić korek. Uszczelka korka jest uszkodzona. Skontaktuj się z autoryzowanym punktem serwisowym. Urządzenie jest uszkodzone. Nie uywaj generatora pary i skontaktuj się z autoryzowanym punktem serwisowym. Spod urządzenia wydobywa się woda lub para. Urządzenie jest uszkodzone. Nie uywaj generatora pary i skontaktuj się z autoryzowanym punktem serwisowym. 1800118683 GV52XX TEFAL:110x154 22/02/10 12:16 Page 7576
