MANUAL DE USUARIO Easy Pressing GV5221 TEFAL

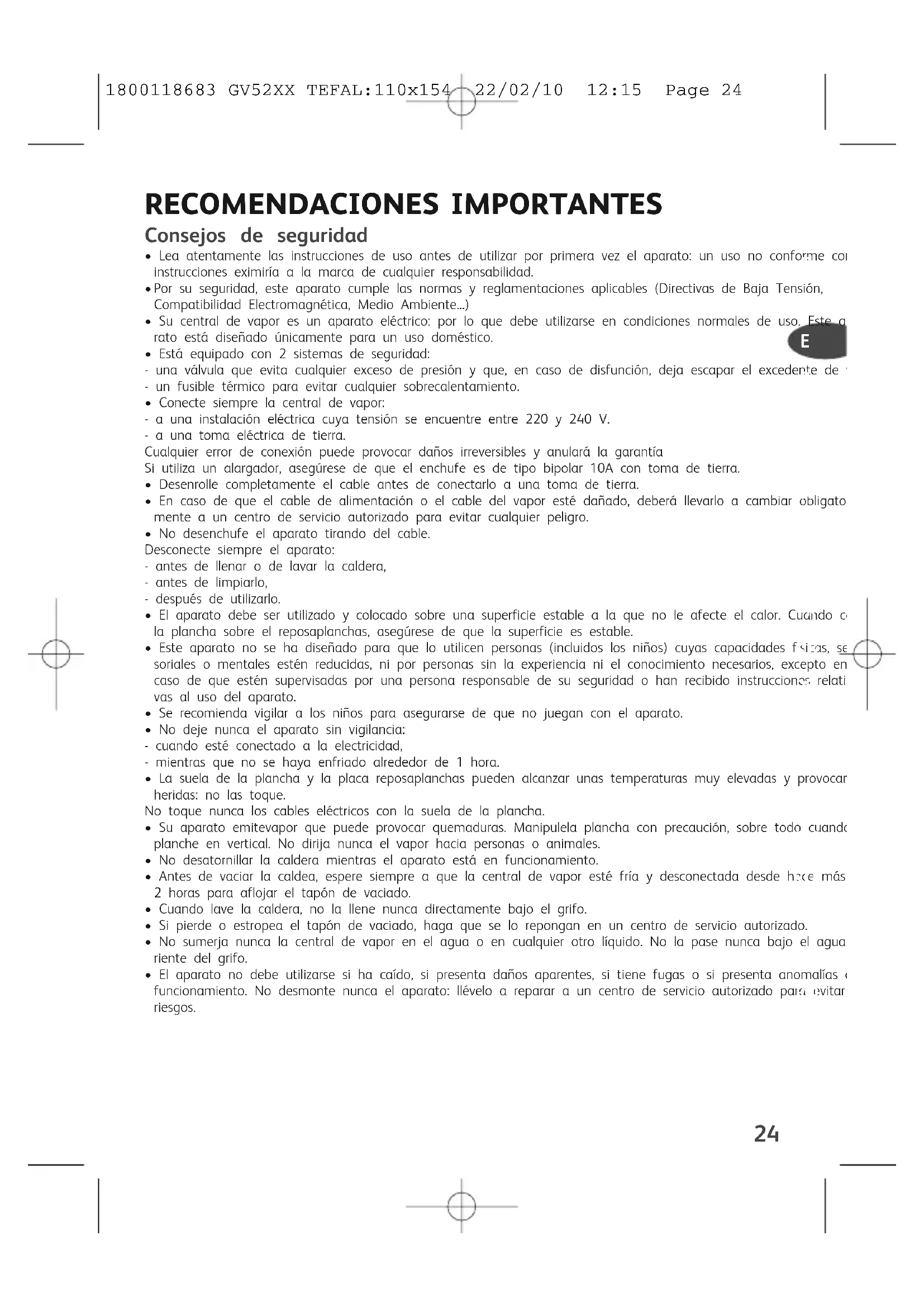

• Lea atentamente las instrucciones de uso antes de utilizar por primera vez el aparato: un uso no conforme con las instrucciones eximiría a la marca de cualquier responsabilidad.

Por su seguridad, este aparato cumple las normas y reglamentaciones aplicables (Directivas de Baja Tensión, Compatibilidad Electromagnética, Medio Ambiente...)

• Su central de vapor es un aparato eléctrico: por lo que debe utilizarse en condiciones normales de uso. Este apa- rato está diseñado únicamente para un uso doméstico.

• Está equipado con 2 sistemas de seguridad: - una válvula que evita cualquier exceso de presión y que, en caso de disfunción, deja escapar el excedente de vapor, - un fusible térmico para evitar cualquier sobrecalentamiento.

• Conecte siempre la central de vapor: - a una instalación eléctrica cuya tensión se encuentre entre 220 y 240 V. - a una toma eléctrica de tierra. Cualquier error de conexión puede provocar daños irreversibles y anulará la garantía Si utiliza un alargador, asegúrese de que el enchufe es de tipo bipolar 10A con toma de tierra.

• Desenrolle completamente el cable antes de conectarlo a una toma de tierra.

• En caso de que el cable de alimentación o el cable del vapor esté dañado, deberá llevarlo a cambiar obligatoria- mente a un centro de servicio autorizado para evitar cualquier peligro.

• No desenchufe el aparato tirando del cable. Desconecte siempre el aparato: - antes de llenar o de lavar la caldera, - antes de limpiarlo, - después de utilizarlo.

• El aparato debe ser utilizado y colocado sobre una superficie estable a la que no le afecte el calor. Cuando coloque la plancha sobre el reposaplanchas, asegúrese de que la superficie es estable.

• Este aparato no se ha diseñado para que lo utilicen personas (incluidos los niños) cuyas capacidades físicas, sen- soriales o mentales estén reducidas, ni por personas sin la experiencia ni el conocimiento necesarios, excepto en caso de que estén supervisadas por una persona responsable de su seguridad o han recibido instrucciones relati- vas al uso del aparato.

• Se recomienda vigilar a los niños para asegurarse de que no juegan con el aparato.

• No deje nunca el aparato sin vigilancia: - cuando esté conectado a la electricidad, - mientras que no se haya enfriado alrededor de 1 hora.

• La suela de la plancha y la placa reposaplanchas pueden alcanzar unas temperaturas muy elevadas y provocar heridas: no las toque. No toque nunca los cables eléctricos con la suela de la plancha.

• Su aparato emitevapor que puede provocar quemaduras. Manipulela plancha con precaución, sobre todo cuando planche en vertical. No dirija nunca el vapor hacia personas o animales.

• No desatornillar la caldera mientras el aparato está en funcionamiento.

• Antes de vaciar la caldea, espere siempre a que la central de vapor esté fría y desconectada desde hace más de 2 horas para aflojar el tapón de vaciado.

• Cuando lave la caldera, no la llene nunca directamente bajo el grifo.

• Si pierde o estropea el tapón de vaciado, haga que se lo repongan en un centro de servicio autorizado.

• No sumerja nunca la central de vapor en el agua o en cualquier otro líquido. No la pase nunca bajo el agua cor- riente del grifo.

• El aparato no debe utilizarse si ha caído, si presenta daños aparentes, si tiene fugas o si presenta anomalías de funcionamiento. No desmonte nunca el aparato: llévelo a reparar a un centro de servicio autorizado para evitar riesgos.

2. Señal de ajuste de la temperatura

3. Botón de ajuste de temperatura de la plancha

. Indicador luminoso de la plancha

7. Lock system (según modelo)

8. Compartimento para guardar el cable eléc-

trico y el cable de vapor

11. Tapón del calderín

2. Interruptor luminoso funcionamiento/parada

13. Indicador vapor listo (según modelo)

14. Botón de ajuste del caudal de vapor

(según modelo) Descripción Sistema de bloque de la plancha en la base - Lock System (en función del modelo)

• Su central de vapor está equipada con un arco de sujeción de la plancha a la caja con bloqueo (en función del modelo) para facilitar el transporte y el almacenamiento : - Bloqueo - fig.1 - Desbloqueo - fig.2

• Para transportar su central de vapor por el asa: - Coloque la plancha sobre la placa reposaplanchas de la central de vapor y abata el arco de su- jeción sobre la plancha hasta que se active el bloqueo (que identificará al oír un “clic”) - fig.1. - Agarre la plancha por el asa para transportar su central de vapor - fig.3. Preparación Qué tipo de agua utilizar

• El aparato está diseñado para funcionar con el agua del grifo. No obstante, en algunas re- giones de la costa, el porcentaje de sal en el agua es elevado. En este caso, utilice exclu- sivamente agua desmineralizada.

• No utilice nunca agua que contenga aditivos (almidón, perfume, sustancias aromáticas, suavizante, etc.), ni agua de baterías o de condensación (por ejemplo agua de las secado- ras de ropa, agua de los refrigeradores, agua de los climatizadores, agua de lluvia). Contie- nen residuos orgánicos o elementos minerales que se concentran bajo el efecto del calor y provocan escapes, manchas marrones o un envejecimiento prematuro del aparato. Llene el calderín

• Coloque el generador en un lugar estable y horizontal que no se altere por el calor.

• Compruebe que el aparato está desconectado y frío.

• Desenrosque el tapón del calderín.

• Utilice una jarra de agua, llénela con un litro de agua como máximo y llene el calderín teniendo cuidado de que no se desborde el agua - fig.4.

• Enrosque de nuevo a fondo el tapón del calderín. Ponga el generador en marcha

• Desenrolle completamente el cable eléctrico y saque el cable de vapor de su comparti- mento.

• Abata el arco de sujeción de la plancha hacia adelante para desbloquear el punto de se- guridad (en función del modelo).

• Conecte la central de vapor a una toma eléctrica de tierra.

• Presioneelinterruptor luminosofuncionamiento/parada.Seencenderá y el calderín se ca- lentará.

• Después de 8 minutos aproximadamente o cuando el indicador vapor listo se encienda (según modelo) el vapor está listo- fig.5.

• Durante el planchado, el indicador luminoso situado en la plancha y el indicador vapor listo (según modelo) se encenderán y se apagarán según las necesidades de calentado. Si el agua del grifo supera los niveles mencionados, reco- mendamos mezclar 50% agua del grifo y 50% de agua mine- ral envasada. En caso de des- bordamiento, elimine el exce- dente. Durante la primera utilización, puede producirse un escape de humo y un olor que no son nocivos. Este fenómeno sin consecuencias sobre la utilización del apa- rato desaparecerá rá- pidamente. 1800118683 GV52XX TEFAL:110x154 22/02/10 12:15 Page 2526 Utilización Planchado con vapor
• Coloque el botón de ajuste de temperatura de la plancha y el botón de ajuste delcaudal de vapor (según modelo) sobre el tipo de tejido a planchar (ver la tabla ue figura a continuación).• El indicador luminoso de la plancha se encenderá.• Para obtener vapor, presione el mando vapor situado debajo del asa de la plan-cha - fig.6.• El vapor se parará al soltar el mando.• Comience primero por los tejidos que se planchan a baja temperaturay termine por los que aguantan una temperatura más alta (••• o Máx).• Durante la primera utilización o si no ha utilizado el vapor desde haceunos minutos: presione varias veces seguidas en el mando vapor - fig.6fuera de la ropa. Esto permitirá eliminar el aguafría del circuito de vapor.• Para los tejidos delicados, accione de forma moderada el mando vaporsituado debajo del asa de la plancha para evitar eventuales derrames.• Si utiliza almidón, pulverícelo por el revés de la prenda a planchar. Planchado en seco
• No presione el mando vapor - fig.6. Planchado vertical
• Ajuste el botón de temperatura de la plancha y el botón deajuste del caudal de vapor (según modelo) en la posiciónmáxima.• Cuelgue la prenda en una percha y extienda el tejido ligera-mente con una mano.• Presione el mando vapor - fig.6 de manera intermitente reali-zando un movimiento desde arriba hacia abajo - fig.7. Llenado del calderín durante la utilización
• MUY IMPORTANTE: Antes de abrir el calderín, asegúrese de que ya no hay vapor. Para esto,presione en el mando vapor de la plancha - fig.6 hasta que ya no haya más vapor.• Desconecte el generador presionando en el interruptor funcionamiento/parada y desenchú-felo.• Desenrosque lentamente el tapón del calderín.• Utilice una jarra de agua y llénelo con un litro de agua como máximo.• Llene el calderín, teniendocuidadode que el agua no se desborde. En caso de desbordamiento,retire el excedente.• Enrosque de nuevo a fondo el tapón del calderín, vuelva a conectar el generador y ponga elaparato en marcha.• Espere a que el calderín se caliente. Después de 8 minutos aproximadamente o cuando el in-dicador vapor listo se encienda (según modelo) el vapor está listo.

JUSTE DEL BOTÓN DETEMPERATURA

USTE DEL BOTÓN DEvapor(segúnmodelo)Lino, Algodón Lana, Seda, Viscosa

El generador y la planchaestán listos para planchar uando el indicador vaporlisto (según modelo) se en-cienda y el indicador lumi-noso de la plancha seapague.Si plancha tejidos con fibras mezcla-das, ajuste la temperatura de plan-chado a la fibra más frágil.Si plancha prendas de lana, presionejusto en el mando vapor - fig.6 de laplancha mediante impul-siones, sinapoyar la plancha en la prenda.De este modo, evitará produ-cir brillosen la ropa.El vapor que se produce está muy caliente,no planche nunca en vertical una prendasobre una persona, siempre en una percha.Para los tejidos que no sean lino o algodón,mantenga la plancha a unos centímetrospara no quemar el tejido.No desen-rosque nuncael tapón delcalderínmientras laplanchaemita vapor. 1800118683 GV52XX TEFAL:110x154 22/02/10 12:16 Page 26Guardar el generador

• Coloque la plancha sobre la plancha reposaplanchas de la central de vapor. Abata el arco de sujeción sobre la plancha hasta oír un "clic" de bloqueo, deeste modo, la plancha quedará bloqueada con total seguridad a la caja (enfunción del modelo). Guarde el cable eléctrico en su compartimento - fig.8.• Guarde el cable vapor - fig.9.• Deje enfriar la central de vapor antes de guardarla en un armario o en un es-pacio estrecho.• Puede guardar su central de vapor con total seguridad. Mantenimiento y limpieza Antes de realizar cualquier operación de mantenimiento, asegúrese de que el aparato esté desconectado y que lasuela y la placa reposa-plancha estén frías.No utilice ningún producto de mantenimiento o descalcificadores para limpiar la suela o la base. No pase nunca laplancha o la base por el agua del grifo. Limpieza de la suela
• Limpie regularmente la suela con una esponja no metálica. Limpieza de la base
• Limpie de vez en cuando las partes de plástico con un paño suave ligeramente húmedo. Aclarado del calderín (una vez al mes)
• Atención: Para prolongar la eficacia del calderín y evitar las expulsiones de cal, debeobligatoriamente aclarar el calderín cada 10 utilizaciones (aproximadamente unavez al mes).• Compruebe que el generador está frío y desconectado desde hace más de 2 horas.
• Con una jarra, llene el calderín 3/4 de su capacidad con agua del grifo - fig.10.
• Mueva la base unos segundos y a continuación vacíela completamente en el frega-dero - fig.11.• Para obtener un buen resultado, le aconsejamos que repita la operación una segunda vez. ¿Un problema con el generador? Problemas Causas probables Soluciones La central de vapor no se enciendeo el piloto de la plancha no estáencendido. El aparato no está conectado a la corriente. Asegúrese de que el aparato seencuentra correctamente conectadoa una toma que funcione y de quetiene corriente.El agua corre por los orificios de lasuela.El termostato está desajustado: Latemperatura sigue siendodemasiado baja.Póngase en contacto con el centrode servicio autorizado.Está utilizando el vapor mientrasque la plancha aun no haalcanzado la temperaturasuficiente.Compruebe el ajuste del termostato.Espere a que el piloto de la planchase haya apagado para accionar elmando de vapor.El agua se ha condensado en lostubos, ya que está utilizando el vaporpor primera vez o no lo ha utilizadodesde hace algún tiempo.Pulse el mando de vapor fuera dela mesa de planchar, hasta que laplancha emita vapor.

o coloque nunca la planchaen un reposa-plancha metá-lico, porque podría dañarla; tilice la placa reposa-planchade la base: está provista detopes anti-deslizantes y se ha iseñado para resistir tempe-raturas elevadas.Si el agua es calcárea,aumente las frecuen-cias.Ante todo, no utiliceproductos descalcifica-dores para aclarar elcalderín : podrían da-ñarlo. 1800118683 GV52XX TEFAL:110x154 22/02/10 12:16 Page 2728 Si no puede determinar la causa de una avería, acuda a un centro de servicio postventa autorizado. ¡Contribuyamos a la protección del medioambiente!

Su aparato contiene un gran número de materiales aprovechables o reciclables. Entréguelo en un punto de recogida o, en su defecto, en un centro de servicio autorizado para que se lleve a cabo su tratamiento. Problemas Causas probables Soluciones Aparecen restos de agua en la ropa. Su funda de mesa está saturada de agua, ya que no está adaptada a la potencia de una central de vapor. Asegúrese de contar con una mesa adaptada (bandeja con rejilla que evita la condensación). Unos derrames blancos salen de los orificios de la suela. Su caldera está expulsando cal, ya que no se ha lavado regularmente. Lave la caldera. (consúltese § “Lave la caldera”) Unos derrames marrones salen de los orificios de la suela y manchan la ropa. Está utilizando productos químicos antical o aditivos en el agua de planchado. No añada nunca ningún producto al calderín (ver § qué tipo de agua utilizar). Póngase en contacto con el centro de servicio autorizado. La suela está sucia o amarilla y puede manchar la ropa Está utilizando una temperatura demasiado elevada Consulte nuestras recomendaciones sobre elajuste de las temperaturas. Su ropa no se ha aclarado lo suficiente o ha planchado una prenda nueva antes de lavarla. Asegúrese de que la ropa está lo suficientemente aclarada para eliminar los eventuales depósitos de jabón de o productos químicos en las prendas nuevas. Está utilizando almidón. Pulverice siempre el almidón en la cara de la prenda que no va a planchar. Hay poco o nada de vapor. El calderín está vacío. Llene el calderín. La temperatura de la suela está ajustada al máximo. La central de vapor funciona normalmente pero el vapor, muy caliente, es seco y por tanto, menos visible. Sale vapor alrededor del tapón. El tapón está mal apretado. Apriete de nuevo el tapón. La junta del tapón está dañada. Póngase en contacto con el centro de servicio autorizado. El aparato está defectuoso. No utilice la central de vapor y póngase en contracto con un centro de servicio autorizado. Por debajo del aparato sale vapor o agua. El aparato está defectuoso. No utilice la central de vapor y póngase en contracto con un centro de servicio autorizado.
