H4F226WDH1 - Zamrażarka HAIER - Bezpłatna instrukcja obsługi

Typ produktu	Zamrażarka 1-drzwiowa
Marka	Haier
Model	H4F226WDH1
Wymiary (W x S x G)	153,5 x 59,5 x 69 cm
Pojemność zamrażarki	226 L
Klasa efektywności energetycznej	D
Roczne zużycie energii	184 kWh/rok
Wydajność zamrażania	18 kg/24h
Czas utrzymania chłodu	11 h
Liczba gwiazdek	4 gwiazdki (****)
Automatyczne rozmrażanie	Tak
Czynnik chłodniczy	R600a (izobutan)
Napięcie / Częstotliwość	220-240 V ~ 50 Hz
Prąd nominalny	1,5 A
Klasa klimatyczna	SN-T (10 °C do 43 °C)
Emisja hałasu	37 dB(A)
Funkcje specjalne	Super Freeze, Tryb ECO, Wi-Fi, Blokada ekranu
Alarmy	Otwarte drzwi, wysoka temperatura
Odwracalność drzwi	Tak
Akcesoria w zestawie	Kostkarka do lodu, pojemnik na lód, wysuwana półka, szklane półki, szuflady
Typ konstrukcji	Wolnostojąca (nie do zabudowy)

Często zadawane pytania - H4F226WDH1 HAIER

Jak ustawić temperaturę zamrażarki?

Odblokuj ekran (naciśnij 3 s przycisk Blokady), a następnie użyj przycisków + i -, aby ustawić temperaturę między -16 °C a -24 °C w trybie zamrażania. Temperatura miga, a po 5 sekundach zostaje ustalona.

Jak aktywować tryb Super Freeze?

Upewnij się, że ekran jest odblokowany, a zamrażarka jest w trybie zamrażania. Naciśnij przycisk Super Freeze (D). Zaświeci się kontrolka, a urządzenie będzie intensywniej chłodzić przez maksymalnie 50 godzin.

Co zrobić w przypadku alarmu wysokiej temperatury?

Jeśli wyświetlacz miga 'HH' i słychać alarm, naciśnij dowolny przycisk, aby go wyłączyć. Sprawdź, czy drzwi są dobrze zamknięte i czy nie umieszczono gorących produktów. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak wyczyścić wnętrze zamrażarki?

Odłącz urządzenie. Użyj miękkiej szmatki nasączonej ciepłą wodą i neutralnym detergentem. Nie używaj produktów ściernych ani strumieni wody. Spłucz i dokładnie osusz przed ponownym podłączeniem.

Drzwi nie zamykają się prawidłowo, co robić?

Sprawdź, czy urządzenie jest wypoziomowane (wyreguluj nóżki). Upewnij się, że żaden produkt nie blokuje drzwi. Jeśli uszczelka jest odkształcona, użyj suszarki do włosów, aby ją zmiękczyć, a następnie zamknij drzwi mocno.

Jak odwrócić kierunek otwierania drzwi?

Odłącz urządzenie. Postępuj zgodnie z krokami opisanymi w sekcji 10.9 (odwracalność drzwi): usuń zawiasy, odwróć drzwi i osłony. Operacja wymaga dwóch osób i śrubokręta.

Co oznacza tryb ECO?

Tryb ECO automatycznie ustawia temperaturę na -16 °C w zamrażaniu (lub 8 °C w chłodzeniu), aby oszczędzać energię. Aktywuj go, naciskając przycisk Tryb ECO (E), gdy ekran jest odblokowany.

Jak podłączyć zamrażarkę do Wi-Fi?

Zapoznaj się z dostarczonym przewodnikiem łączności. Po skonfigurowaniu Wi-Fi możesz zdalnie sterować urządzeniem za pomocą aplikacji mobilnej Haier.

Co zrobić w przypadku przedłużającej się awarii zasilania?

Otwieraj drzwi jak najrzadziej. Urządzenie utrzymuje chłód przez około 11 godzin. Nie wkładaj dodatkowych produktów. Po przywróceniu zasilania sprawdź stan rozmrożonych produktów.

Jak ręcznie rozmrozić zamrażarkę?

Rozmrażanie jest automatyczne, ale jeśli nagromadzi się lód, odłącz urządzenie, wyjmij produkty, otwórz drzwi i pozostaw, aby lód stopniał. Nie używaj ostrych przedmiotów ani źródeł ciepła.

INSTRUKCJA OBSŁUGI H4F226WDH1 HAIER

D PexnM „Super Freeze"

E PexnM "ECO"

F Wi-Fi

G Zablokowanie na 3 sek.

Upozornění: Zámek displeje

Dziękujemy za zakup produktu firmy Haier.

Przed użyciem urządzenia należy dokładnie przeczytać niniejsze instrukcje. Instrukcje zawierają ważne informacje, które pomogą możliwie najlepiej wykorzystać funkcje urządzenia, bezpiecznie i prawidłowo je zainstalować, eksploatować oraz konserwować. Niniejszą instrukcję obsługi należy przechowywać w dostępnym miejscu, aby móc zawsze skorzystać z niej w celu bezpiecznego i właściwego użytkowania urządzenia.

Przy sprzedaży urządzenia należy dołączyć niniejszą instrukcję obsługi, a w przypadku przeprowadzki przekazać ją nowemu właścicielowi, aby mógł zapoznać się z urządzeniem i ostrzeżeniami dotyczącymi bezpieczeństwa.

Legenda

Ogólne informacje i wskazówki

Ostrzeżenie – ważne informacje dotyczące bezpieczeństwa

Informacje dotyczące ochrony środowiska

Utylizacja

Pomóż chronić środowisko i ludzkie zdrowie. Wyrzuć opakowanie do odpowiednich pojemników do recyklingu. Pomóż w recyklingu odpadów z urządzeń elektrycznych i elektronicznych. Nie wyrzucaj urządzeń oznaczonych tym symbolem razem z odpadami domowymi. Oddaj produkt do miejscowego zakładu recyklingu lub skontaktuj się z urzędem miejskim.

Ostrzeżenie!

Ryzyko obrażeń lub uduszenia!

Czynniki chłodnicze i gazy muszą być utylizowane w profesjonalny sposób. Przed utylizacją upewnij się, że przewody układu chłodniczego nie są uszkodzone. Odłącz urządzenie od zasilania sieciowego. Odetnij przewód zasilający i zutylizuj go. Zdejmij drzwi, zatrzask drzwi i uszczelki, aby zapobiec zamknięciu się dzieci i zwierząt w urządzeniu.

Spis treści

1 - Bezpieczeństwo 4 2 - Użytkowanie zgodne z przeznaczeniem 8 3 - Opis produktu 9 4 - Panel sterowania 10 5 - Użytkowanie 11 6 - Wskazówki dotyczące oszczędzania energii 14 7 - Wyposażenie 14 8 - Pielęgnacja i czyszczenie 15 9 - Usuwanie usterek 19 10 - Instalacja 22 11 - Dane techniczne 26 12 - Obsługa klienta 27

Przed pierwszym włączeniem urządzenia przeczytaj poniższe wskazówki dotyczące bezpieczeństwa!

OSTRZEŻENIE!

Przed pierwszym użyciem

Upewnij się, że nie ma uszkodzeń powstałych podczas transportu. Usuń wszystkie opakowania i przechowuj je w miejscu niedostępnym dla dzieci. Odczekaj co najmniej sześć godzin przed ustawieniem urządzenia, aby upewnić się, że obwód czynnika chłodniczego jest w pełni efektywny. Zawsze przenoś urządzenie z pomocą co najmniej dwóch osób, ponieważ jest ono ciężkie.

Instalacja

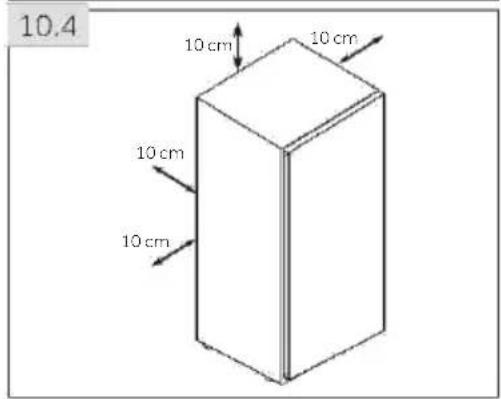

Urządzenie powinno być umieszczone w dobrze wentylowanym miejscu. Zapewnij przestrzeń co najmniej 10 cm nad urządzeniem i wokół niego. Nie zakrywaj otworów wentylacyjnych. Nigdy nie umieszczaj urządzenia w wilgotnym miejscu lub w takim, w którym może być ochlapane wodą. Zetrzyj plamy i zachlapania do sucha miękką i czystą ściereczką. Nie instaluj urządzenia w miejscu, w którym będzie narażone na bezpośrednie działanie słońca lub w pobliżu źródeł ciepła (np. pieców, grzejników). Zainstaluj i wypoziomuj urządzenie. Wielkość i przeznaczenie. Należy dbać o drożność otworów wentylacyjnych w obudowie urządzenia wolnostojącego lub w konstrukcji do zabudowy. Upewnij się, że informacje dotyczące elektryki na tabliczce znamionowej są zgodne z parametrami zasilania. Jeśli tak nie jest, skontaktuj się z elektrykiem. Urządzenie jest zasilane prądem 220-240 V AC/50 Hz. Odbiegające od normy wahania napięcia mogą spowodować niewłaściwe działanie urządzenia albo uszkodzenie regulatora temperatury lub sprężarki. Mogą być przyczyną nietypowego hałasu podczas pracy. W takim przypadku powinien zostać zamontowany automatyczny regulator. Do zasilania należy używać oddzielnego uziemionego gniazdka, które jest łatwo dostępne podczas czyszczenia. Urządzenie musi być uziemione. Dotyczy tylko Wielkiej Brytanii: Kabel zasilający urządzenie jest wyposażony we wtyczkę z 3 bolcami (z uziemieniem), która pasuje do standardowego gniazda z 3 przewodami (z uziemieniem).

Nigdy nie odcinaj ani nie demontuj trzeciego bolca (uziemienia). Po zainstalowaniu urządzenia wtyczka powinna być dostępna.

Nie używaj adapterów, wtyczek i przedłużaczy. Upewnij się, że kabel zasilający nie jest przytrzaśnięty przy zamrażarce. Nie stawaj na przewodzie zasilającym. Uważaj, aby nie uszkodzić obwodu chłodniczego.

OSTRZEŻENIE!

Codzienne użytkowanie

Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub osoby nieposiadające doświadczenia ani wiedzy, pod warunkiem, że są one pod odpowiednim nadzorem lub zostały poinstruowane, jak bezpiecznie obsługiwać urządzenie i rozumieją związane z nim zagrożenia. - Trzymaj z dala od urządzenia dzieci poniżej 3 roku życia, chyba że są pod stałym nadzorem. Dzieci nie powinny bawić się urządzeniem. - Jeśli czynnik chłodniczy lub inny łatwopalny gaz wycieka w pobliżu urządzenia, zamknij zawór wyciekającego gazu, otwórz drzwi oraz okna i nie odłączaj kabla zasilającego zamrażarki lub innego urządzenia. Zwróć uwagę, czy urządzenie jest ustawione do pracy w określonym zakresie temperatur pomiędzy 10 a 43°C. Urządzenie może nie pracować prawidłowo, jeśli pozostanie na dłuższy czas w temperaturze powyżej lub poniżej podanego zakresu. Na zamrażarce nie należy umieszczać niestabilnych przedmiotów (ciężkich przedmiotów, pojemników wypełnionych wodą), aby uniknąć obrażeń ciała spowodowanych upadkiem lub porażeniem prądem elektrycznym w wyniku kontaktu z wodą. - Otwieraj i zamykaj drzwi tylko za pomocą klamek. Szczelina między drzwiami a obudową jest bardzo wąska. Nie trzymaj rąk w tych obszarach, aby uniknąć przycięcia palców. Otwieraj i zamykaj drzwi zamrażarki tylko wtedy, gdy nie ma dzieci stojących w obrębie ruchu drzwi. - Nie przechowuj ani nie używaj materiałów łatwopalnych, wybuchowych lub żrących w urządzeniu lub w jego sąsiedztwie. - Nie należy przechowywać w urządzeniu leków, bakterii lub substancji chemicznych. To urządzenie jest urządzeniem gospodarstwa domowego. Nie zaleca się przechowywania materiałów, które wymagają ściśle określonej temperatury.

W trybie chłodzenia bez komory 4-gwiazdkowej: to urządzenie chłodnicze nie nadaje się do zamrażania artykułów spożywczych; w trybie zamrażania z komorą 4-gwiazdkową: to urządzenie do zamrażania nie nadaje się do chłodzenia artykułów spożywczych. ► Nigdy nie przechowuj płynów w butelkach lub puszkach (oprócz alkoholi wysokoprocentowych), zwłaszcza napojów gazowanych w zamrażarce, ponieważ mogą one pęknąć podczas zamrażania. Sprawdź stan żywności, jeśli w zamrażarce miała miejsce awaria temperatury. - Nie ustawiaj niepotrzebnie niskiej temperatury w komorze zamrażarki. Uwaga: Butelki mogą wybuchnąć.

OSTRZEŻENIE!

Codzienne użytkowanie

Nie dotykaj zamrożonych produktów mokrymi rękami (załóż rękawiczki). Szczególnie nie dotykaj żywności bezpośrednio po wyjęciu z komory zamrażarki. Istnieje ryzyko przymarznięcia naskórka lub powstania pęcherzy. PIERWSZA POMOC: Natychmiast polej miejsce przymarznięcia bieżącą zimną wodą. Nie odrywaj! Nie dotykaj wewnętrznej powierzchni zamrażarki podczas pracy, zwłaszcza mokrymi rękami. Ręce mogą przymarznąć do powierzchni. - Odłącz urządzenie w przypadku przerwy w zasilaniu lub przy czyszczeniu. Odczekaj co najmniej 5 minut przed ponownym uruchomieniem urządzenia, ponieważ częste uruchamianie może uszkodzić sprężarkę. - Nie używaj urządzeń elektrycznych wewnątrz komór do przechowywania żywności, chyba że są to urządzenia typu zalecanego przez producenta. - Jeśli lampy oświetleniowe są uszkodzone, muszą zostać wymienione przez producenta lub przez wykwalifikowaną osobę w wyznaczonym serwisie.

Konserwacja/czyszczenie

Upewnij się, że dzieci są nadzorowane podczas czyszczenia i konserwacji urządzenia. - Przed przystąpieniem do rutynowej konserwacji należy odłączyć urządzenie od zasilania elektrycznego. Odczekaj co najmniej 5 minut przed ponownym uruchomieniem urządzenia, ponieważ częste uruchamianie może uszkodzić sprężarkę. Podczas odłączania urządzenia trzymaj za wtyczkę, a nie za przewód.

• Nie zeskrobuj szronu i lodu ostrymi przedmiotami. Nie używaj rozpylaczy, grzejników elektrycznych, takich jak suszarka do włosów, myjek parowych lub innych źródeł ciepła, aby uniknąć uszkodzenia plastikowych elementów.
• Nie używaj urządzeń mechanicznych ani innych środków do przyspieszania procesu rozmrażania, chyba że są one zalecane przez producenta.
• Nie używaj aerozolu ani nie spryskuj urządzenia podczas czyszczenia.
• Nie używaj wody lub pary do czyszczenia urządzenia.
• Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwalifikacjach.
• Nie należy próbować samodzielnie naprawiać, demontować ani modyfikować urządzenia. W przypadku konieczności naprawy prosimy o kontakt z naszym działem obsługi klienta.

Informacje dotyczące czynnika chłodniczego

OSTRZEŻENIE!

Urządzenie zawiera łatwopalny czynnik chłodniczy IZOBUTAN (R600a). Upewnij się, że układ chłodniczy nie został uszkodzony podczas transportu lub instalacji. Wyciek czynnika może spowodować uszkodzenie wzroku lub zapalenie. Jeśli wystąpią uszkodzenia, trzymaj urządzenie z dala od otwartych źródeł ognia, dokładnie przewietrz pomieszczenie, nie podłączaj ani nie odłączaj kabli zasilających tego lub innego urządzenia. Poinformuj obsługę klienta.

W przypadku kontaktu czynnika chłodniczego z oczami natychmiast przepłucz je bieżącą wodą i natychmiast skontaktuj się z okulistą.

OSTRZEŻENIE!

▶ Należy uważać, aby nie spowodować pożaru przy zapaleniu materiałów łatwopalnych. OSTRZEŻENIE: Podczas ustawiania urządzenia należy upewnić się, że kabel zasilający nie zostanie przygnieciony ani uszkodzony. OSTRZEŻENIE: Za urządzeniem nie powinny znajdować się listwy zasilające ani przenośne zasilacze. - Nie przechowuj w urządzeniu substancji wybuchowych, takich jak aerozole w puszce z łatwopalnymi gazami pędnymi. - Ponieważ w zamrażarce używane są łatwopalne czynniki chłodnicze, należy zachować ostrożność podczas instalacji, obsługi, serwisowania i recyklingu urządzenia. Skontaktuj się z serwisem w celu utylizacji urządzenia, ponieważ użyto w nim łatwopalnego gazu.

2 - Użytkowanie zgodne z przeznaczeniem

2.1 Użytkowanie zgodne z przeznaczeniem

To urządzenie jest przeznaczone do użytku domowego i podobnych zastosowań, takich jak

- użytkowanie w pomieszczeniach kuchennych przeznaczonych dla personelu sklepów, w biurach i innych; - użytkowanie w gospodarstwach rolnych i przez klientów hoteli, moteli oraz w innych środowiskach mieszkalnych; - użytkowanie w pensjonatach; - użytkowanie w środowisku cateringowym i przy innych zastosowaniach niehandlowych.

To urządzenie jest przeznaczone do zamrażania żywności. Zostało zaprojektowane wyłącznie do użytku w suchych pomieszczeniach mieszkalnych. Nie jest przeznaczone do użytku komercyjnego ani przemysłowego. Jeśli zajdzie taka potrzeba, to urządzenie może być wykorzystywane jako komora do przechowywania świeżej żywności.

Zmiany lub modyfikacje urządzenia są niedozwolone. Użycie niezgodne z przeznaczeniem stanowi zagrożenie i powoduje utratę roszczeń gwarancyjnych.

2.2 Akcesoria

Sprawdź akcesoria i materiały zgodnie z tą listą:

2.2

Etykieta wydajności energetycznej

Karta gwarancyjna

Szybki przewodnik na temat oszczędności

Instrukcja obsługi

Przedłużacz do drzwi

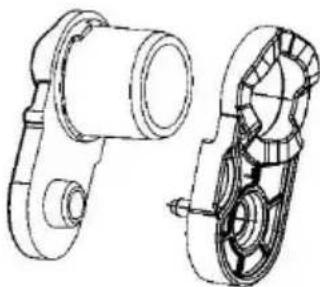

Górny lewy zawias do zmiany kierunku drzwi

Osłona górnego lewego zawiasu

Osłony osi

Uwaga: Różnice

Z powodu zmian technicznych i różnych modeli, niektóre ilustracje w tej instrukcji mogą się różnić od Twojego modelu.

Schemat urządzenia (Rys. 3)

1 Panel sterowania 7 Taca przesuwna 2 Oświetlenie LED 8 Szuflady 3 Kanał powietrzny 9 Regulowane nóżki 4 Szklane półki 10 Wyjmowane półki na drzwiach 5 Kostkarka do lodu 11 Uchwyt 6 Zbiornik na lód

Uwaga: Ten produkt zawiera źródło światła o klasie efektywności energetycznej < G>

Uwaga: Komponenty 5/6/7 dostępne dla H4F306/272/226*DH1.

H4F272/226*EH1 posiada cztery szuflady, bez elementów 5/6/7.

H4F226 bez komponentów 10

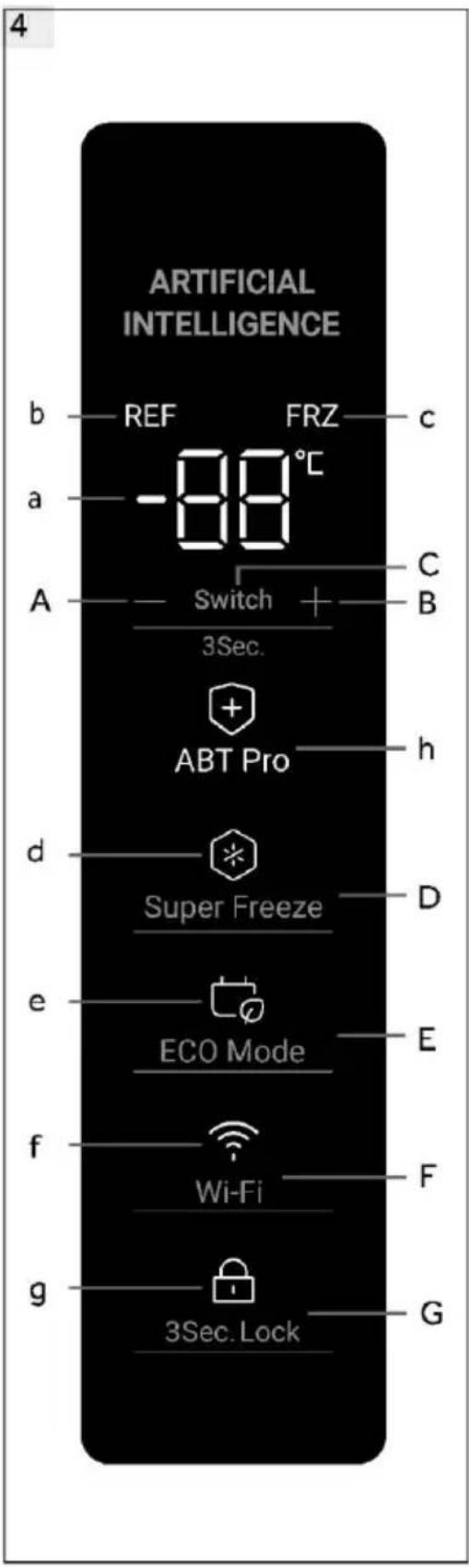

Panel sterowania (rys. 4)

A- (obniżenie temperatury) C Instaswitch B + (zwiększenie temperatury) D Tryb Super Freeze E Tryb ECO F Wi-Fi G Blokada 3 sek.

5.1 Przed pierwszym użyciem

Usuń wszelkie opakowania, trzymaj je w miejscu niedostępnym dla dzieci i zutylizuj w sposób przyjazny dla środowiska. - Przed włożeniem żywności wyczyść wnętrze i obudowę urządzenia wodą z dodatkiem łagodnego detergentu. Po wypoziomowaniu i wyczyszczeniu urządzenia odczekaj co najmniej 6 godzin przed podłączeniem go do zasilania. Patrz rozdział INSTALACJA. Przed włożeniem żywności należy wstępnie schładzać komory przez 2 godziny przy wysokich ustawieniach. W tym celu należy ustawić temperaturę na niższą niż -20°C.

5.2 Włączanie/wyłączanie urządzenia

Urządzenie zacznie pracę jak tylko zostanie podłączone do źródła energii.

• Temperatura zamrażarki jest automatycznie ustawiana na -18°C. Jest to zalecane ustawienie i idealna temperatura dla mrożonek. W razie potrzeby można ręcznie zmienić ustawioną temperaturę. Zob. rozdział REGULACJA TEMPERATURY.

Zaczną kolejno migać wskaźniki (a-g). Jeśli drzwi są zamknięte, wyświetlacz gaśnie po 30 sekundach. Blokada panelu może być aktywna.

Uwaga: Ustawienia wstępne

Urządzenie jest ustawione na zalecaną temperaturę -18°C. W normalnych warunkach otoczenia nie trzeba ustawiać temperatury. Gdy urządzenie zostanie włączone po uprzednim odłączeniu od głównego źródła zasilania, osiągnięcie prawidłowej temperatury może potrwać nawet do 12 godzin.

Przed wyłączeniem należy opróżnić urządzenie. Aby wyłączyć urządzenie, wyciągnij przewód zasilający z gniazdka.

5.3 Tryb gotowości wyświetlacza

Po zamknięciu drzwi wyświetlacz gaśnie automatycznie po upływie 30 sekund bez działania. Wyświetlacz blokuje się automatycznie. Zapala się automatycznie po dotknięciu dowolnego przycisku lub otwarciu drzwi.

5.4 Blokowanie i odblokowywanie wyświetlacza

Automatyczne blokowanie

Wyświetlacz jest automatycznie blokowany po upływie około 30 sekund bez żadnego działania.

Ręczne blokowanie

Gdy wyświetlacz jest odblokowany, naciśnij „Blokada 3 sek.” (G) i przytrzymaj przez 3 sekundy. Po sygnale dźwiękowym świeci się wskaźnik „Blokada 3 sek.” (g) i wyświetlacz jest zablokowany. Gdy wyświetlacz jest zablokowany, naciśnij „Blokada 3 sek.” (G) i przytrzymaj przez 3 sekundy. Po sygnale dźwiękowym wskaźnik „Blokada 3 sek.” (g) wyłącza się i wyświetlacz jest odblokowany.

Uwaga: Blokada wyświetlacza

Gdy wyświetlacz jest zablokowany, takie funkcje jak ustawianie temperatury lub Super Freeze są wyłączone. Po próbie wykonania powyższych operacji wskaźnik Blokada zamiga 3 razy, aby przypomnieć, że wyświetlacz jest zablokowany.

5.5 Przełącznik trybu zamrażania/chłodzenia

Gdy wyświetlacz jest odblokowany, naciśnięcie przycisku "Switch" (C) na 3 sekundy spowoduje przełączanie zamrażarki pomiędzy trybami zamrażania i chłodzenia. W trybie zamrażania domyślnie ustawiona jest temperatura -18°C, wskaźnik "REF" (b) jest wyłączony, a wskaźnik "FRZ" (c) jest włączony. W trybie chłodzenia domyślnie ustawiona jest temperatura 4°C, wskaźnik "REF" (b) jest włączony, a wskaźnik "FRZ" (c) jest wyłączony. Istnieje duża różnica temperatur pomiędzy trybami zamrażania i chłodzenia w zależności od sposobu przechowywania żywności. Przed dokonaniem jakiejkolwiek zmiany trybu należy się upewnić, czy żywność została wyjęta z zamrażarki, aby nie uległa uszkodzeniu w wyniku zmiany trybu.

5.6 Ustawianie temperatury

Zakres trybu zamrażania: -16°C~-24°C;

Zakres trybu chłodzenia: 2°C~8°C

Gdy wyświetlacz jest odblokowany, a zamrażarka nie znajduje się w trybie Super Freeze lub ECO, poprzez dotknięcie "-" (A) i "+" (B) można ustawić inną temperaturę. Wskaźnik (a) miga i rozlega się sygnał dźwiękowy. Po 5 sekundach od zaprzestania dotykania wskaźnik (a) przestaje migać i ponownie wyświetla temperaturę po zakończeniu regulacji. Po osiągnięciu efektu chłodzenia wyświetlana jest ustawiona temperatura.

5.7 Tryb Super Freeze (D)

Tryb Super Freeze jest optymalny do zachowania wartości odżywczych żywności i pozwala w krótszym czasie ją zamrozić. Przed włożeniem dużej ilości żywności do zamrażarki należy włączyć funkcję Super Freeze, aby uzyskać niższą temperaturę i zapewnić lepszy efekt zamrażania.

Gdy wyświetlacz jest odblokowany, a zamrażarka znajduje się w trybie zamrażania, dotknięcie przycisku "Super Freeze" (D) powoduje podświetlenie wskaźnika "Super Freeze" (d) i rozpoczęcie działania zamrażarki w trybie Super Freeze. Aby dezaktywować tryb ręcznie, powtórz powyższe kroki. Wskaźnik "Super Freeze" (d) lekko przygaśnie. Jeśli tryb nie zostanie wyłączony ręcznie, zostanie automatycznie wyłączony po 50 godzinach. Jeśli chcesz jednorazowo zamrozić dużą ilość żywności, zaleca się włączenie tej funkcji na 24 godziny przed włożeniem produktów spożywczych do zamrażarki. Funkcja wyłączy się automatycznie po 50 godzinach, jeśli nie zostanie wcześniej wyłączona ręcznie. Po włączeniu tej funkcji wzrasta zużycie energii.

Uwaga: Super Freeze

• Jeśli przy wejściu do zamrażania ustawiona jest temperatura ≥ -18, zamrażanie zakończy się i nastąpi powrót do ustawienia -18; Po wejściu na ustawienie przed zamrożeniem <-18 zamrażanie zakończy się i nastąpi powrót do pierwotnego ustawienia. W trybie Super Freeze nie można regulować temperatury. Jeśli to zrobisz, wskaźnik Super Freeze będzie przez chwilę migać, przypominając, że zamrażarka znajduje się w trybie Super Freeze. Tylko w trybie zamrażania działa tryb Super Freeze. W trybie chłodzenia wskaźnik Super Freeze jest wyłączony i nie działa tryb Super Freeze.

5.8 Tryb ECO (E)

W trybie ECO oszczędza się energię. Temperatura zostanie automatycznie ustawiona na -16°C w trybie zamrażania lub 8°C w trybie chłodzenia.

Gdy wyświetlacz jest odblokowany, dotknięcie wskaźnika „Tryb ECO" (E) powoduje zaświecenie się wskaźnika „Tryb ECO" (E) i działanie zamrażarki w trybie ECO. Aby ręcznie dezaktywować tryb ECO, powtórz powyższe kroki. Wskaźnik „Tryb ECO" (E) zacznie przygasać.

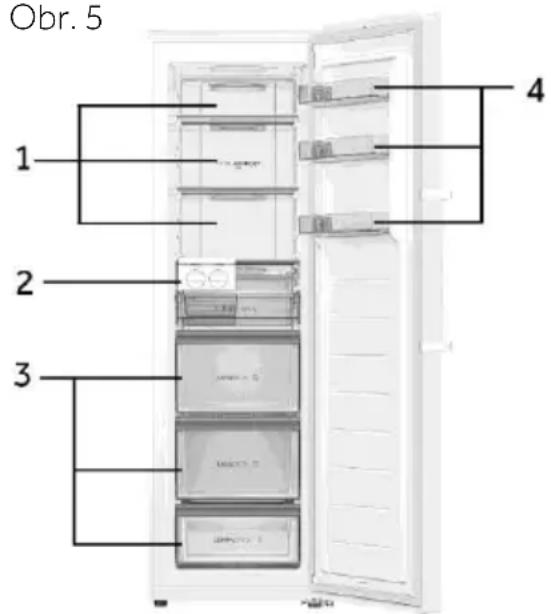

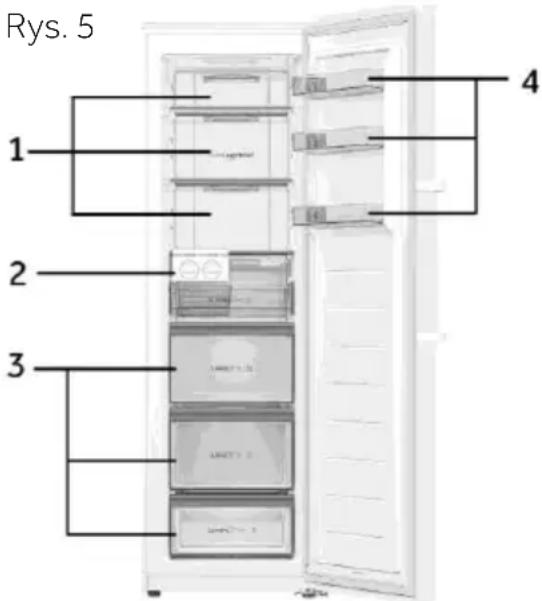

Różne rodzaje żywności powinny być umieszczane w różnych miejscach w zależności od ich właściwości (rys. 5).

1 Żywność marynowana, konserwy, owoce, warzywa, sałatki itp. 2 Elementy kostkarki do lodu. 3 Produkty mieszane, przekąski itp. 4 Jajka, konserwy, przyprawy, napoje i artykuły butelkowane itp.

W trybie chłodzenia bez komory 4-gwiazdkowej: to urządzenia chłodnicze nie nadają się do zamrażania artykułów spożywczych; w trybie zamrażania z komorą 4-gwiazdkową to urządzenia do zamrażania nie nadają się do chłodzenia artykułów spożywczych.

Żywność może być przechowywana w zamrażarce w temperaturze wynoszącej co najmniej -18°C przez okres od 2 do 12 miesięcy, w zależności od jej właściwości (np. mięso: 3-12 miesięcy, warzywa: 6-12 miesięcy).

Aby uniknąć upływu terminu przydatności do spożycia, należy podać na opakowaniu datę zamrożenia, czas przechowywania i nazwę produktu, zgodnie z okresami przechowywania różnych produktów spożywczych.

5.9 ABT Pro (tylko dla H4F306WDH1)

Zamrażarka jest wyposażona w moduł antybakteryjny, który po włączeniu zasilania działa autonomicznie, dzięki czemu użytkownicy nie muszą go obsługiwać. Wskaźnik (h) zaświeci się, wskazując, że moduł działa.

5.10 Pamięć w przypadku awarii zasilania

Ta zamrażarka posiada funkcję zapisu ustawień przy wyłączaniu, dzięki czemu ustawienia są zapisywane przy wyłączeniu. Po ponownym włączeniu zasilania zamrażarka powróci do ustawień sprzed wyłączenia i będzie nadal działać. Blokada wyświetlacza nie jest zapamiętywana. Po ponownym włączeniu wyświetlacz zostaje odblokowany.

5.11 Alarm otwarcia drzwi

Gdy zamrażarka jest otwarta dłużej niż 1 minutę, włącza się alarm. Jeśli drzwi pozostaną otwarte, sygnał dźwiękowy będzie się powtarzać co 30 sekund. Alarm wyłączy się do czasu zamknięcia drzwi lub po 7 minutach od otwarcia drzwi. Dźwięk alarmu ucichnie, a kontrolka zamrażarki zgaśnie.

5.12 Alarm wysokiej temperatury

Zamrażarka jest wyposażona w alarm wysokiej temperatury. W trybie zamrażania, gdy na wskaźniku (a) miga „HH" i słychać dźwięk alarmu, dotknij dowolnego przycisku, aby wyłączyć dźwięk alarmu. To oznacza, że temperatura w zamrażarce jest za wysoka.

Sprawdź, czy drzwi zamrażarki są szczelnie zamknięte lub czy do zamrażarki włożono dużą ilość ciepłej żywności. Po pewnym czasie „HH" zniknie. Jeśli nie, a sygnał alarmu powróci, skontaktuj się z serwisem posprzedażowym.

5.13 Wskaźnik błędu

Ta zamrażarka jest wyposażona we wskaźnik błędu. W przypadku wystąpienia błędu na wyświetlaczu pojawią się migające kody, które go wskazują. W tej sytuacji zamrażarka będzie nadal mrozić, ale użytkownik powinien jak najszybciej skontaktować się z serwisem posprzedażowym w celu zapewnienia optymalnej kontroli nad zamrażarką.

5.14 Wi-Fi

Po podłączeniu chłodziarki do sieci Wi-Fi można sterować nią zdalnie za pomocą aplikacji mobilnej. (Szczegółowe informacje na temat metod konfiguracji znajdują się na stronie konfiguracji)

6 - Wskazówki dotyczące oszczędzania energii

Wskazówki dotyczące oszczędzania energii

Upewnij się, że urządzenie jest właściwie wentylowane (patrz MONTAŻ). - Nie należy instalować urządzenia w bezpośrednim świetle słonecznym lub w pobliżu źródeł ciepła (np. pieców, grzejników). Unikaj niepotrzebnie niskiej temperatury w urządzeniu. Zużycie energii zwiększa się wraz z ustawieniem niższej temperatury w urządzeniu. Przed włożeniem ciepłej żywności do urządzenia należy poczekać, aż ostygnie. Otwieraj drzwi możliwie rzadko i na krótko. Upewnij się, że drzwi zawsze zamykają się prawidłowo i nie ma na to wpływu ułożenie żywności. Utrzymuj uszczelki drzwi w czystości. Rozmrażaj zamrożoną żywność w lodówce. Regularnie czyść tył urządzenia. Kurz zwiększa zużycie energii. Najbardziej energooszczędna konfiguracja wymaga, aby szuflada, pojemnik na żywność i półki były umieszczone w urządzeniu jak w stanie fabrycznym, a żywność nie blokowała wylotu powietrza z kanału.

7 - Wyposażenie

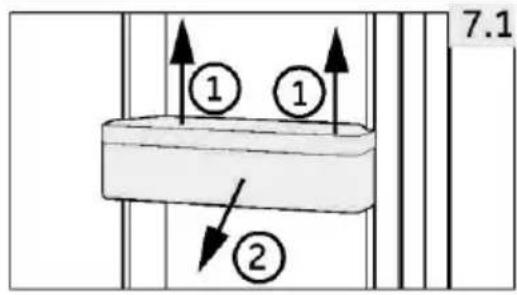

7.1 Wyjmowane półki na drzwiach

Półki na drzwiach można zdemontować do czyszczenia. Połóż dłonie po obu stronach półki, podnieś ją do góry (1) i wyciągnij (2) (rys. 7.1).

W celu ponownego zamontowania półek powyższe czynności wykonuje się w odwrotnej kolejności.

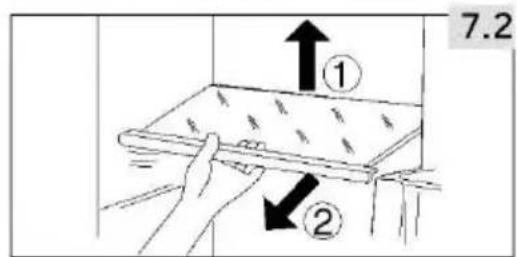

7.2 Szklane półki

1. Aby wyjąć półkę, należy najpierw podnieść jej tylną krawędź (1) i wyciągnąć ją (2) (rys. 7.2).
2. Aby ponownie zamontować półkę, należy nałożyć ją na uchwyty po obu stronach i wsunąć maksymalnie do tyłu, aż tylna część półki znajdzie się w szczelinach po bokach.

OSTRZEŻENIE!

Przed czyszczeniem odłącz urządzenie od zasilania sieciowego.

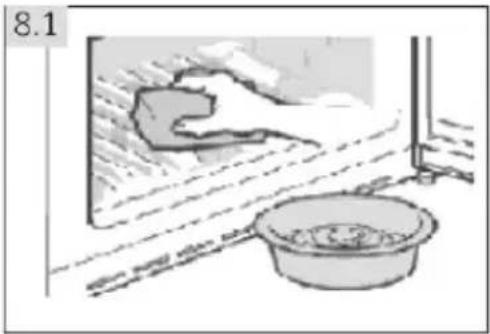

8.1 Informacje ogólne

Urządzenie należy czyścić, gdy przechowywana jest w nim niewielka ilość żywności lub jest puste.

OSTRZEŻENIE!

• Nie czyść urządzenia za pomocą twardych szczotek, szczotek drucianych, detergentów w proszku, benzyny, octanu amylu, acetonu i podobnych roztworów organicznych, kwasu lub roztworów alkalicznych. Do czyszczenia należy używać specjalnego detergentu do zamrażarek, aby uniknąć uszkodzenia.
• Nie używaj aerozoli ani nie spłukuj urządzenia podczas czyszczenia.
• Nie zeskrobuj szronu i lodu ostrymi przedmiotami. Nie używaj rozpylaczy, grzejników elektrycznych, takich jak suszarka do włosów, myjek parowych lub innych źródeł ciepła, aby uniknąć uszkodzenia plastikowych części.
• Nie myj zimnych szklanych półek gorącą wodą. Nagła zmiana temperatury może spowodować pęknięcie szkła.
• Nie dotykaj wnętrza komory, zwłaszcza mokrymi rękami, ponieważ mogą one przymarznąć do jej powierzchni. W przypadku zwiększenia temperatury sprawdź stan zamrożonych produktów.
• Nie należy próbować samodzielnie naprawiać urządzenia. W przypadku konieczności naprawy prosimy o kontakt z naszym działem obsługi klienta.
• Uszczelka drzwi powinna być zawsze utrzymywana w czystości. Czyść wnętrze i obudowę urządzenia miękką ściereczką lub gąbką zanurzoną w ciepłej wodzie z neutralnym detergentem (rys. 8.1). Spłucz i wysusz miękką ściereczką.
• Nie należy myć żadnych części urządzenia w zmywarce do naczyń. Akcesoria myj wyłącznie ciepłą wodą z dodatkiem łagodnego i neutralnego detergentu.

8 - Pielęgnacja i czyszczenie

Instrukcja obsługi zawiera instrukcje dotyczące użytkowania i obsługi wielu modeli. Zapoznaj się z instrukcją obsługi zakupionych modeli.

Etapy czyszczenia szuflady

1. Zdejmij przednią pokrywę szuflady:

1. Czyszczenie korpusu szuflady:

1. Czyszczenie pokrywy szuflady:

1. Montaż po czyszczeniu:

Czyszczenie kostkarki do lodu

1. Wyjmij kostkarkę do lodu i szklaną półkę

1. Wyjmij kostkarkę do lodu z półki, kierując ją w lewo i w prawo

8 - Pielęgnacja i czyszczenie

1. Wyciągnij pojemnik na lód z ramki:

1. Czyszczenie pojemnika na lód:

1. Montaż po czyszczeniu:

Czyszczenie uszczelki drzwi

1. Zdejmij listwę uszczelniającą drzwi

1. Czyszczenie uszczelki drzwi
2. Montaż po czyszczeniu

8.2 Przerwa w użytkowaniu urządzenia

Jeśli urządzenie nie jest używane przez dłuższy czas:

Wyjmij żywność. Odłącz przewód zasilający. Wyczyść urządzenie jak opisano powyżej. Zostaw drzwi i szuflady zamrażarki otwarte, aby zapobiec powstawaniu nieprzyjemnych zapachów wewnątrz urządzenia.

Zdejmij drzwi urządzenia (otwórz je i przytrzymaj przy wykręcaniu zawiasów), aby zapobiec wejściu dzieci do urządzenia i zablokowaniu się w nim.

Uwaga: Wyłącz

Aby zapewnić długą żywotność urządzenia, wyłączaj je, gdy jest to absolutnie konieczne.

8.3 Przenoszenie urządzenia

1. Wyjmij wszystkie produkty spożywcze i odłącz urządzenia od zasilania.
2. Zabezpiecz taśmą klejącą półki i inne ruchome części w zamrażarce.
3. Zamknij drzwi i zabezpiecz je taśmą.
4. Nie przechylaj zamrażarki bardziej niż pod kątem 45°, aby uniknąć uszkodzenia układu chłodniczego.
5. Owiń nóżki zamrażarki, aby uniknąć zarysowania podłogi. Nigdy nie przesuwaj zamrażarki na siłę.

OSTRZEŻENIE!

• Nie podnoś urządzenia za klamki. Nigdy nie należy ustawiać urządzenia poziomo na ziemi.

Wiele problemów można rozwiązać samodzielnie, bez specjalistycznej wiedzy.

W przypadku problemów prosimy sprawdzić wszystkie pokazane możliwości i postępować zgodnie z poniższymi instrukcjami przed skontaktowaniem się z obsługą posprzedażową. Zob. OBSŁUGA KLIENTA.

OSTRZEŻENIE!

• Przed przystąpieniem do konserwacji wyłącz urządzenie i wyjmij wtyczkę z gniazdka sieciowego. Urządzenie elektryczne powinno być serwisowane tylko przez wykwalifikowanych ekspertów, ponieważ niewłaściwe naprawy mogą spowodować znaczne szkody.
• Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez producenta, serwisanta lub inną wykwalifikowaną osobę w celu uniknięcia niebezpieczeństwa.

Alarm przywiekowy wycisz, naciskając dowolny przycisk.

9.1 Usuwanie usterek

Problem	Mozgliwa przyczyna	Mozgliwe rozwiazanie
Spręzarka nie działa.	• Wtyczka sieciowa nie jest pod✕czona do gniaźda.	• Pod✕cz wtyczkte siedioczą.
Ur曹操zenia działa czȩsto lub przyźbyt dṛgli ciadas.	• Temperatura wewn**) na zewn**) ur曹操zenia jest za wysoka.	• W tym przypadku to normalne,źtu曹操zenia besteht prinac)—dṛ)—j.
	• Ur曹操zenia było od✕czone od zasi)—lania przyze okres)—ony CZASU.	• Całkowite schłodzenia ur曹操)—d)—zenia trwa zazwyc)—j od 8 do 12 godzin.
	• Drzwi ur曹操zenia nie są szczelnie zam)—nięte.	• Zamknij drzwi i upewn**) są,źtu曹操)—znajduje są na plaskie powierzchni, aniźtu Jedzenia lub szufladyNie bloku)—drzwi.
	• Drzwi były za cz)—sto otwierane lub pożostaw)—y dṛ)—ugo otwarte.	• Nie otworaj drzwi zbyt cz)—sto.
	• Ustawiona temperatura jest za niska	• Ustaw wy)—sz)—temperature,źdo uzyszkania zadowal)—j)—acego zakresu. Stabiliz)—wania—it temperature trwa 24 godziny.
	• Uszczelki drzwi są zabrudzone, zu)—yte,/YYYY)—lub niedop—as—wane	• Wyczy)—uszczelki drzwi lub wym)—nej z pom)—sere—isu ob)—gluì klaenta.
	• Nie jest zapewnióny wym)—g—powietrza.	• Zapewnij od)—powied)—ni—and went)—lac.—.
	• W)—trze jestPok)—te lodem.	• Rozm)—ur)—d)—zenia.
Ur曹操zenia wy"—d)—w)—ki.	• Ur曹操)—no znajduje"—ti na wypoziom)—owany m)—pod—to)—u.	• Wypoziom)—ur)—d)—zenia.
	• Ur曹操)—no dotyka”—pr)—edmiotu znajdu)—j)—acego"—ti w)—pobl)—u.	• Us)—ob)—ky znajdu)—j)—acego"—ti w)—pobl)—u.
	• Ur曹操)—no stoi na drewn)—j)—pod—to)—d)—lub w)—pobl)—u.—d)—w)—ianych"—scian.—.	• Drewno pot)—guje)—d)—w)—k.—. Ustaw ur曹操)—w—inym)—me)—scu.
Problem	Mozgliwa przyczyna	Mozliwe rozwiazanie
Urzejdenie wydaje dzwijk klikania	• To normalne. jest to spowodowane wączeniem lub wyȩczemien agre-gatu chłodniczego.	• -
Slychać delikatny szum podobny do plynęcej wody.	• To normalne.	• -
Urzejdenie wydaje dzwijk silnka	• Agregat chłodniczy sąsiwie sączyż. To jest normalne	• -
Wewnatrix urzejdenia nie jest wystar-czajco zimno.	• Ustawiona temperatura jest za wysoka. • Przechowywane są zbyt ciepie produkty. • Wędzono zbyt duź ilość zwywnosci. • Zwywność jest ułozone zbyt blisko siebie. • DrzwiNie są szczelenie zamknipte. • Drzwibyły za czego otwierane lub pozostawaly dlugo otwarte.	• Ponownie ustaw temperatuć. • Zawsze schładzaj zwywność przyrozdenia. • Zawsze przechowuj małe ilości zwywnosci. • Pozostaw przyestrzeń między produktami spożywczymi, umoz-liw)iąc przypeptywgowiewitra. • Zamknij drzwi. • Nie otwieraj drzwi zbyt czego.
Wewnatrix urzejdenia jest za zimno.	• Temperatura jest za niska. • Funkcja Fast-Freezing została wȩczona lub dzilała zbyt dlugo.	• Ponownie ustaw temperatuć. • Wymiarcz fungcję Fast-Freezing.
Na powierzchni urzejdenia gromadzi są wilgoć.	• Klimat jest zbyt cieply i wilgotny.	• Jed to normalne zjawisko w wilgotnym klimacie i zmieni sie, gdy wilgotnosć spadnie. Wytrzyj do sucha sciereczka.
Nadmierny lód i szron w komorze zamrażarki.	• Artykuły spożywcze nie zostaly opdowiednio zapakowane. • DrzwiNie są szczelnie zamkiagne. • Drzwibyły za czego otwierane lub pozostawaly dlugo otwarte. • Uszczelki drzwi są zabrudzone, zuzyte,(PCzek)—lub niedopasowane • Coś wewnatrix uniemożliwa sprawi-dlowe zamki)—cie drzwi.	• Zawsze wȩsciwie pakuj artykuły spożywcze. • Zamknij drzwi. • Nie otwieraj drzwi zbyt czego. • Wymiarcz uszczelki drzwi lub wymiść je z pomoczą serwisu obstrugi klienza. • Ponownie umieść polski, polski na drzwi lub pojemniki wewn)—zamki)—mydralny zolny zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianie zemianieszczynska do gniażdka. • Pod.§czy wtyczek)—siedzenia. • Sprawdź zasielenie elektryczne w popieszyczenia. Skontaktuj są zlokalnym dostawcy)—energii elektrycznej!
Ukrad chłodzenia nie dwía.	• Wymiuczka siedzenia nie jest pod.§czona do gniażdka. • Zasilanie nie jest w dobrym stanie.	• Pod.§czy wtyczek)—siedzenia. • Sprawdź zasielenie elektryczne w popieszyczenia. Skontaktuj są zlokalnym dostawcy)—energii elektrycznej!
Problem	Mozgliwa przyczyna	Mozgliwa rozwiazanie
Boki obudowy i listwa drzwiowa nagrzewaję są.	• To normalne.	• -
Slychać sygnat alarmowy.	• Drzwi są otwarte • Temperatura wewnątrz produktu jest zbyt wysoka	• Zamknij drzwi lub wycisz alarmść.
Drzwi;cieźko są otwieraju.	• Po uruchomieniu urzadzenia wy-twarza wewnętrznąność.	• Delikatnie odchyl uzȩczelność drzwi, aby powietrze dostało są do urzȩdzenia.
Nie są zaheadwo zamknąć drzwi. Zawsze jest luka.	• Ze względu na niską temperaturę urzadzenia, uzȩczelka drzwi sąze latwo stwardniać i są zdeformowania.	• Uzyj suszarki do wąsów lub poźó gorący ręcznik na sąjechu zdeformowaney uzȩczelki. Gdy uzȩczelka zmie一部分, zamknij drzewiczki i mocono je docość.

Minimalna gwarancja wynosi: 2 lata dla krajów UE, 3 lata dla Turcji, 1 rok dla Wielkiej Brytanii, 1 rok dla Rosji, 3 lata dla Szwecji, 2 lata dla Serbii, 5 lat dla Norwegii, 1 rok dla Maroka, 6 miesięcy dla Algierii, w Tunezji nie jest wymagana gwarancja prawna.

Termostaty, czujniki temperatury, płytki drukowane i źródła światła są dostępne przez co najmniej siedem lat od wprowadzenia na rynek ostatniego egzemplarza modelu.

Klamki, zawiasy drzwi, tace i kosze przez co najmniej siedem lat, a uszczelki drzwi przez co najmniej 10 lat od wprowadzenia na rynek ostatniego egzemplarza modelu.

9.2 Przerwa w zasilaniu

W przypadku przerwy w dostawie prądu żywność powinna zachować bezpieczną temperaturę przez około 18 godzin. Podczas dłuższej przerwy w dostawie prądu, zwłaszcza latem, należy zastosować się do poniższych wskazówek:

Unikaj częstego otwierania drzwi. Nie wkładaj do urządzenia dodatkowej żywności podczas przerwy w dostawie prądu. - Jeśli przerwa w dostawie prądu została zgłoszona z wyprzedzeniem i trwa dłużej niż 15 godzin, należy przygotować trochę lodu i umieścić go w pojemniku w górnej części komory zamrażarki. - Ponieważ temperatura w zamrażarce wzrośnie podczas przerwy w zasilaniu lub innej awarii, okres przechowywania żywności ulegnie skróceniu, a jej jakość może się pogorszyć. Każda żywność, która uległa zepsuciu, powinna zostać spożyta lub ugotowana i ponownie zamrożona (w stosownych przypadkach) wkrótce po tym, aby zapobiec zagrożeniom dla zdrowia.

Uwaga: Funkcja pamięci podczas przerwy w zasilaniu

Po przywróceniu zasilania urządzenie kontynuuje ustawienia ustawione przed przerwą w zasilaniu.

10.1 Rozpakowanie

OSTRZEŻENIE!

Urządzenie jest ciężkie. Prace powinny być wykonywane przez co najmniej dwie osoby. Wszystkie materiały opakowaniowe należy przechowywać poza zasięgiem dzieci i utylizować w sposób przyjazny dla środowiska. Wyjmij urządzenie z opakowania. Usuń opakowanie.

10.2 Warunki środowiskowe

Temperatura w pomieszczeniu powinna zawierać się w zakresie od 18°C do 43°C, ponieważ może wpływać na temperaturę wewnątrz urządzenia i zużycie energii. Nie ustawiaj urządzenia w pobliżu innych urządzeń bez izolacji emitujących ciepło (piekarniki, lodówki).

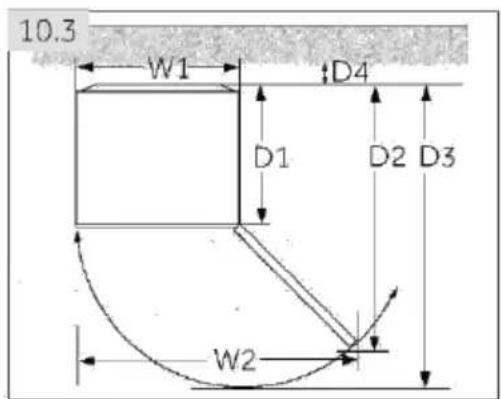

10.3 Wymagana przestrzeń

Wymagana przestrzeń pozwalająca na otwarcie drzwi (rys. 10.3):

Szerokość w mm		Głowobokość w mm			Odlegloiść od sciany w mm
W1	W2	D1	D2	D3	D4
595	930	600	1133	1217	100

To urządzenie nie jest przeznaczone do zabudowy.

10.4 Przekrój wentylatora

Aby zapewnić wystarczającą wentylację urządzenia ze względów bezpieczeństwa, należy przestrzegać informacji o wymaganych przekrojach wentylacji (rys. 10.4).

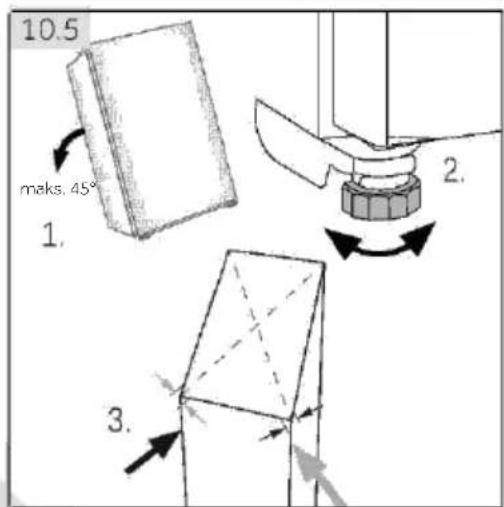

10.5 Ustawianie urządzenia

Urządzenie powinno być umieszczone na płaskiej i stabilnej powierzchni. Jeśli urządzenie jest ustawione na cokole, należy użyć mocnych i ognioodpornych materiałów. Nigdy nie używaj piankowego materiału opakowaniowego jako cokołu.

1. Przechyl urządzenie lekko do tyłu (rys. 10.5).
2. Ustaw nóżki na żądanym poziomie.
3. Stabilność należy sprawdzić, popychając urządzenie naprzemiennie w linii przy taktach. Lekkie kołysanie powinno być takie samo w obu kierunkach. W przeciwnym razie rama może się wykrzywić; w rezultacie może dojść do rozszczelnienia drzwi. Niewielki przechył do tyłu pomaga przy zamykaniu drzwi.

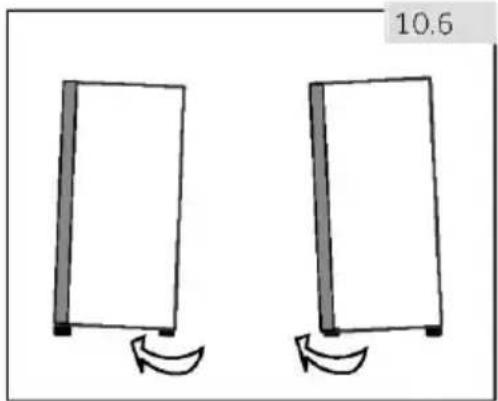

10.6 Używanie regulowanych nóżek

Jeśli zamrażarka jest niestabilna, należy wyregulować nóżki. Obracaj regulowane nóżki zgodnie z kierunkiem strzałki (rys. 10.6), aby je podwyższyć lub obniżyć.

Obracanie nóżek zgodnie z ruchem wskazówek zegara podnosi urządzenie. Obracanie nóżek w kierunku przeciwnym do ruchu wskazówek zegara powoduje obniżenie.

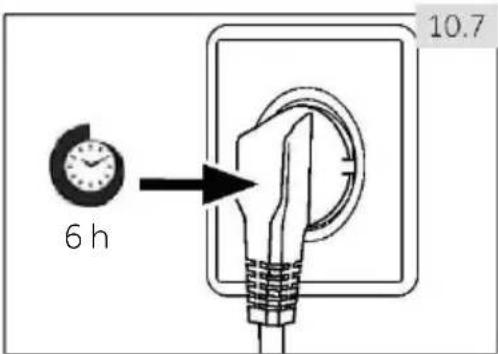

10.7 Czas oczekiwania

W zbiorniku sprężarki znajduje się olej bezobsługowy. Podczas transportu przechylonego urządzenia olej ten może przedostać się przez zamknięty układ rur. Przed podłączeniem urządzenia do zasilania trzeba odczekać 6 godzin (rys. 10.7), aby olej spłynął z powrotem do zbiornika.

10.8 Podłączenia do prądu

Przed każdym podłączeniem sprawdź, czy:

▶ zasilacz, gniazdo i bezpieczniki odpowiadają parametrom podanym na tabliczce znamionowej. gniazdko jest uziemione i nie zastosowano rozgałęźnika lub przedłużacza. wtyczka i gniazdko są ściśle zgodne.

Podłącz wtyczkę do prawidłowo zainstalowanego gniazdka domowego.

OSTRZEŻENIE!

Aby uniknąć ryzyka, uszkodzony przewód zasilający musi być wymieniony przez serwis (zob. karta gwarancyjna).

10.9 Zmiana kierunku otwierania drzwi

Przed podłączeniem urządzenia do zasilania należy sprawdzić, czy nie trzeba zmienić kierunku otwierania drzwi z prawego (ustawienie przy odbiorze) na lewy, jeśli jest to konieczne ze względu na instalację użytkowania.

OSTRZEŻENIE!

Urządzenie jest ciężkie. Potrzebne są dwie osoby do zmiany kierunku otwierania drzwi. Przed rozpoczęciem jakichkolwiek czynności należy najpierw odłączyć urządzenie od sieci. Nie przechylaj lodówki bardziej niż 45°, aby uniknąć uszkodzenia układu chłodniczego.

Etapy montażu (rys. 10.9):

1. Używaj odpowiednich narzędzi.
2. Odłącz urządzenie od prądu.
3. Zdejmij zaślepki otworu na śruby, śruby i osłony zawiasów.
4. Odłącz kabel.
5. Wyjmij górną lewą osłonę zawiasu i przydutacz drzwi z worka z akcesoriami, jak pokazano na rysunku. Załóż osłonę zawiasu i zainstaluj przydutacz w otworze na okablowanie osłony zawiasu.
6. Wyjmij śruby i zawias.
7. Zdejmij osłonę drzwi. Zdejmij osłonę zawiasów drzwi.
8. Otwórz i zdejmij drzwi.
9. Odwróć drzwi górą do dołu, odkręć 3 śruby na dole drzwi. Wyjmij 3 śruby, ogranicznik drzwi i tulejkę wału podnoszącego na dole drzwi.
10. Wyjmij tuleję wału podnoszącego z worka z akcesoriami. Zamocuj ogranicznik podnoszenia, ogranicznik drzwi i 3 śruby po lewej stronie drzwi.

1. Przechyl korpus urządzenia lekko do tyłu, odkręć 3 śruby, a następnie dolny zawias.
2. Wyjmij tuleję wału podnoszącego z worka z akcesoriami. Wyjmij 2 śruby, zdejmij tuleję wału podnoszącego i wał podnoszący.
3. Zamontuj tuleję wału podnoszącego i wał podnoszący w lewym otworze i przykręć 2 śruby. (dodawanie oleju smarującego do wału)
4. Zamocuj zawias do przeciwległej pozycji korpusu za pomocą 3 śrub.
5. Po przeciwnej stronie drzwi wyciągnij kabel połączeniowy z lewej strony i przeciągnij go przez osłonę osi opisaną w kroku 5 i zamontuj osłonę osi. Zamontuj osłonę otworu po prawej stronie.
6. Zamontuj drzwi.
7. Zamocuj prawy górny zawias za pomocą 3 śrub. (Przed montażem dodaj olej smarowy do górnego zawiasu)
8. Podłącz wiązkę przewodów zgodnie z rysunkiem.
9. Zamontuj zmontowaną osłonę zawiasów w kroku 5, przykręć trzy śruby i zaślepki otworów na śruby.
10. Gotowe.

10.10 Przesunięcie kostkarki do lodu

(Można zmienić pozycję kostkarki do lodu w zależności od sposobu jej użytkowania)

Aby zabezpieczyć kostkarkę przed uszkodzeniami w transporcie, jest ona montowana od strony zawiasów. Dzięki temu klienci mogą z niej korzystać według własnych potrzeb. Ustawienie mobilnej kostkarki (rys. 10.9):

Zaleca się umieszczenie kostkarki do lodu po bokach. Jeśli zostanie umieszczona w pozycji środkowej, może zmniejszyć wydajność wytwarzania lodu

11.1 Karta produktu zgodnie z Rozporządzeniem UE nr 2019/2016

Znak handlowy	Haier
Identifikator modelu	H4F306*DH1	H4F272*DH1	H4F272*EH1	H4F226*DH1	H4F226*EH1
Kategorie modelu	Zamrażarka pionowa
Klasa efektywnosci energetycznej	D	D	E	D	E
Rocznze zużycie energia (kWh/rok)1)	204	197	247	184	230
Pojemnosć komory chłodź柴j (I)	Nie dotyczzy
Pojemnosć zamrażarki (I)****	301	276		226
Oznakowanie gwiazdkami	****
Temperatura poziostalych komór >14°C	Nie dotyczzy
System bezszronowy	tak
Czas przechowywania bez zasilania (h)	12	12	11	11	12
Wydajnosć zamrażania (kg / 24 h)	20	20	16	18	14
Klasa klimatycznaTo urzystzenia jest przyznaczone do uzytkowania w temperaturze otoczenia od 10°C do 43°C	SN-T
Poziom emitowanego hałasu (db (A) re 1pW)	37
Typ konstrukcji	wolnostojęca

1) na podstawie standardowych wyników testów dla okresu 24 godzin. Rzeczywiste zużycie energii zależy od sposobu użytkowania urządzenia i jego lokalizacji. Odnośnie szczegółów specyfikacji, należy zapoznać się z tabliczką znamionową i etykietami energetycznymi wewnątrz produktu. To urządzenie jest przeznaczone do użytku w temperaturze otoczenia wskazanej poniżej:

SN	+10°C~+32°C
N	+16°C~+32°C
ST	+16°C~+38°C
T	+16°C~+43°C

11.2 Dodatkowe dane techniczne

Napiȩcie / Czosstotliwość	220-240V ~/50Hz
Prȩd znamionowy (A)H4F306/272/226*DH1	1,5
Prȩd znamionowy (A)H4F272/226*EH1	0,8
Płyn chłodźcy	R600a
Wymiary (wys./szer./gł. w cm) H4F306*DH1	190/59,5/69
Wymiary (wys./szer./gł. w cm) H4F272*(gł./wys.)H1	177,5/59,5/69
Wymiary (wys./szer./gł. w cm) H4F226*(gł./wys.)H1	153,5/59,5/69
Moc śwatła/napiȩcie swiatła	1,5 W / DC 12 V

11.3 Normy i dyrektywy

Produkt ten spełnia wymagania wszystkich obowiązujących dyrektyw UE z odpowiednimi normami zharmonizowanymi, które przewidują oznakowanie CE.

Polecamy nasz system Obsługi Klienta Haier i stosowanie oryginalnych części zamiennych. Jeśli masz problem z urządzeniem, najpierw sprawdź sekcję USUWANIE USTEREK.

Jeżeli nie możesz znaleźć rozwiązania, skontaktuj się

▶ z lokalnym sprzedawcą lub ▷ serwisem przez stronę internetową www.haier.com, na której można znaleźć numery telefonów i FAQ oraz aktywować roszczenia serwisowe.

Zanim skontaktujesz się z naszym działem obsługi, upewnij się, że masz następujące dane. Informację można znaleźć na tabliczce znamionowej.

Model Nr seryjny

Sprawdź także kartę gwarancyjną dostarczoną z produktem.

Dla ogólnych zapytań biznesowych znajdziesz poniżej nasze adresy w Europie:

Europejskie adresy Haier
Kraj*	Adres pocztowy	Kraj*	Adres pocztowy
Włochy	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese WłOCHY	Francja	Haier France SAS 3-5 rue des Gravers 92200 Neuilly sur Seine FRANCJA
Hiszpania Portugalia	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona HISZPANIA	Belgia FR Belgia NL Holandia Luksemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIA
Niemcy Austria	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg NIEMCY	Polska Czechy Węgry Grecja Rumunia Rosja	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLSKA
Wielka Brytania	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

*Więcej informacji znajdziesz na stronie www.haier.com

Haier

Podręcznik użytkownika

Zamrażarka pionowa

H4F306*DH1

H4F272*DH1

H4F272*EH1

H4F226*DH1

H4F226*EH1

*-Kod kolorów

PT

Uwaga: Różnice

Uwaga: Blokada wyświetlacza

Upozornienie: Super Freeze

Gdy ustawiony jest stopień przejściowy przed aktywacją trybu zamrażarki ≥ -18, zamrażanie zostanie zakończone i urządzenie powróci do ustawienia -18; Gdy ustawiony jest stopień przejściowy przed zamrażaniem <-18, zamrażanie zostanie zakończone i przywrócone zostanie pierwotne ustawienie. W trybie Super Freeze temperatura nie może być regulowana. Jeśli spróbujesz to zrobić, wskaźnik funkcji Super Freeze będzie migać, aby przypomnieć, że zamrażarka jest w trybie Super Freeze. Super Freeze można ustawić tylko w trybie zamrażania. W trybie chłodzenia wskaźnik Super Freeze jest wyłączony i tryb Super Freeze nie może być ustawiony.

5.8 Tryb ECO (E)

W trybie ECO osiąga się oszczędność energii. Temperatura jest automatycznie ustawiana na -16 °C w trybie zamrażania Freeze lub 8 °C w trybie chłodzenia Refrigerate.

Gdy wyświetlacz jest odblokowany, po dotknięciu przycisku trybu „ECO (E)” wskaźnik „ECO” (e) zaświeci się mocno i zamrażarka będzie działać w trybie ECO. Aby ręcznie wyłączyć tryb ECO, powtórz powyższe kroki, co spowoduje przygaszenie wskaźnika trybu „ECO”.

Rys. 5

Różne produkty spożywcze należy umieścić w różnych obszarach zgodnie z ich właściwościami (rys. 5).
