H4F226WDH1 - Gefrierschrank HAIER - Kostenlose Bedienungsanleitung

Produkttyp	Gefrierschrank mit 1 Tür
Marke	Haier
Modell	H4F226WDH1
Abmessungen (H x B x T)	153,5 x 59,5 x 69 cm
Gefriervolumen	226 L
Energieeffizienzklasse	D
Jährlicher Energieverbrauch	184 kWh/Jahr
Gefriervermögen	18 kg/24h
Lagerzeit bei Störung	11 h
Anzahl der Sterne	4 Sterne (****)
Automatisches Abtauen	Ja
Kältemittel	R600a (Isobutan)
Spannung / Frequenz	220-240 V ~ 50 Hz
Nennstrom	1,5 A
Klimaklasse	SN-T (10 °C bis 43 °C)
Geräuschemission	37 dB(A)
Sonderfunktionen	Super Freeze, ECO-Modus, Wi-Fi, Bildschirmsperre
Alarme	Tür offen, hohe Temperatur
Türanschlag wechselbar	Ja
Mitgeliefertes Zubehör	Eismaschine, Eiswürfelbehälter, Gleitablage, Glasablagen, Schubladen
Bauart	Freistehend (nicht einbaubar)

Häufig gestellte Fragen - H4F226WDH1 HAIER

Wie stelle ich die Temperatur des Gefrierschranks ein?

Entsperren Sie den Bildschirm (drücken Sie 3 s auf die Taste Sperre), dann verwenden Sie die Tasten + und -, um die Temperatur zwischen -16 °C und -24 °C im Gefriermodus einzustellen. Die Temperatur blinkt und wird nach 5 Sekunden fixiert.

Wie aktiviere ich den Super-Freeze-Modus?

Stellen Sie sicher, dass der Bildschirm entsperrt ist und sich der Gefrierschrank im Gefriermodus befindet. Drücken Sie die Taste Super Freeze (D). Die Anzeige leuchtet auf und das Gerät kühlt bis zu 50 Stunden intensiver.

Was tun bei einem Alarm wegen hoher Temperatur?

Wenn das Display 'HH' blinkt und ein Alarm ertönt, drücken Sie eine beliebige Taste, um ihn zu stoppen. Überprüfen Sie, ob die Tür richtig geschlossen ist und ob warme Lebensmittel hineingelegt wurden. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich das Innere des Gefrierschranks?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches Tuch, das mit warmem Wasser und mildem Reinigungsmittel getränkt ist. Verwenden Sie keine Scheuermittel oder Wasserstrahlen. Spülen und trocknen Sie gründlich, bevor Sie das Gerät wieder anschließen.

Die Tür schließt nicht richtig, was tun?

Überprüfen Sie, ob das Gerät waagerecht steht (justieren Sie die Füße). Stellen Sie sicher, dass keine Lebensmittel die Tür blockieren. Wenn die Dichtung verformt ist, verwenden Sie einen Haartrockner, um sie weich zu machen, und schließen Sie dann die Tür fest.

Wie wechsle ich den Türanschlag?

Ziehen Sie den Netzstecker. Befolgen Sie die Schritte in Abschnitt 10.9 (Türanschlagwechsel): Entfernen Sie die Scharniere, drehen Sie die Tür und die Abdeckungen um. Für den Vorgang sind zwei Personen und ein Schraubendreher erforderlich.

Was bedeutet der ECO-Modus?

Der ECO-Modus stellt die Temperatur automatisch auf -16 °C im Gefrierbetrieb (oder 8 °C im Kühlbetrieb) ein, um Energie zu sparen. Aktivieren Sie ihn durch Drücken der Taste ECO-Modus (E), wenn der Bildschirm entsperrt ist.

Wie verbinde ich den Gefrierschrank mit dem WLAN?

Siehe die mitgelieferte Konnektivitätsanleitung. Sobald das WLAN eingerichtet ist, können Sie das Gerät über die Haier-Mobil-App fernsteuern.

Was tun bei längerem Stromausfall?

Öffnen Sie die Tür so wenig wie möglich. Das Gerät hält die Kälte etwa 11 Stunden. Legen Sie keine zusätzlichen Lebensmittel hinein. Überprüfen Sie nach der Rückkehr des Stroms den Zustand der aufgetauten Lebensmittel.

Wie tauen Sie den Gefrierschrank manuell ab?

Das Abtauen erfolgt automatisch, aber wenn sich Eis ansammelt, ziehen Sie den Netzstecker, entnehmen Sie die Lebensmittel, öffnen Sie die Tür und lassen Sie es schmelzen. Verwenden Sie keine scharfen Gegenstände oder Wärmequellen.

BEDIENUNGSANLEITUNG H4F226WDH1 HAIER

Vielen Dank für den Kauf eines Haier-Produkts.

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten.

Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können. Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug mitnehmen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.

Legende

Allgemeine Informationen und Tipps

Warnung - Wichtige Sicherheitsinformationen

Umweltinformationen

Entsorgung

Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Entsorgen Sie die Verpackung zum Recycling in die entsprechenden Behälter. Unterstützen Sie das Recycling von Elektro- und Elektronik-Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage oder wenden Sie sich an Ihre Stadtverwaltung.

Warnung!

Erstickungsgefahr!

Kältemittel und Gase müssen fachgerecht entsorgt werden. Überprüfen Sie, dass der Schlauch des Kühlkreislaufs nicht beschädigt ist, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Tür, den Türverschluss und die Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.

DE

Inhalt

1 - Sicherheit 4 2 - Bestimmungsgemäße Verwendung 8 3 - Produktbeschreibung 9 4 - Bedienfeld 10 5 - Verwendung 11 6 - Energiespartipps 14 7 - Ausrüstung 14 8 - Pflege und Reinigung 15 9 - Fehlerbehebung 18 10 - Installation 22 11 - Technische Daten 26 12 - Kundendienst 27

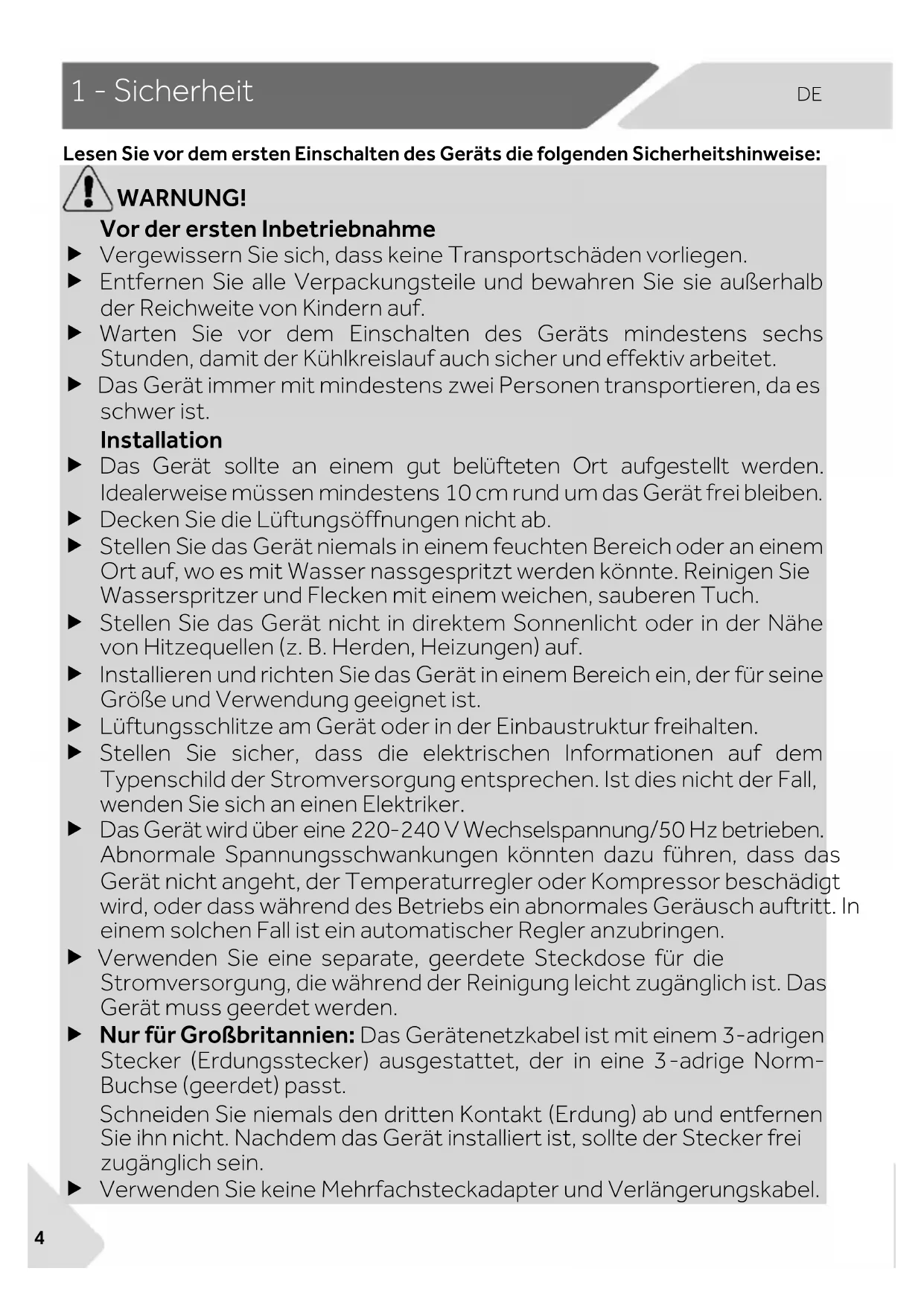

Lesen Sie vor dem ersten Einschalten des Geräts die folgenden Sicherheitshinweise:

WARNUNG!

Vor der ersten Inbetriebnahme

Vergewissern Sie sich, dass keine Transportschäden vorliegen. Entfernen Sie alle Verpackungsteile und bewahren Sie sie außerhalb der Reichweite von Kindern auf. Warten Sie vor dem Einsatz des Geräts mindestens sechs Stunden, damit der Kühlkreislauf sicher und effektiv arbeitet. Das Gerät immer mit mindestens zwei Personen transportieren, da es schwer ist.

Installation

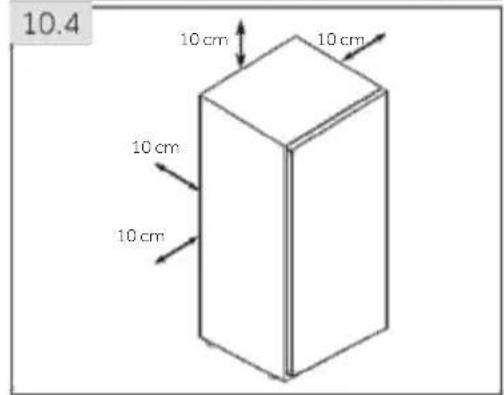

Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 10 cm rund um das Gerät frei bleiben. Decken Sie die Lüftungsöffnungen nicht ab. - Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nass gespritzt werden kann. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch. - Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf. Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Höhe und Verwendung geeignet ist. Lüftungsschlitze am Gerät oder in der Einbaustruktur freihalten. - Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker. Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Abnormale Spannungsschwankungen könnten dazu führen, dass das Gerät nicht angeht, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein abnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen. ▶ Verwenden Sie eine separate, geerdete Steckdose für die Stromversorgung, die während der Reinigung leicht zugänglich ist. Das Gerät muss geerdet werden. Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt.

Schneiden Sie niemals den dritten Kontakt (Erdung) ab und entfernen Sie ihn nicht. Nachdem das Gerät installiert ist, sollte der Stecker frei zugänglich sein.

▶ Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel.

• Stellen Sie sicher, dass das Netzkabel nicht durch den Gefrierschrank eingeklemmt wird. Nicht auf das Netzkabel treten. Den Kühlkreislauf nicht beschädigen.

WARNUNG!

Täglicher Gebrauch

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. ▶ Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt. Kinder dürfen nicht mit dem Gerät spielen.
• Wenn Kühlgas oder ein anderes brennbares Gas in der Höhe des Geräts austritt, drehen Sie das Ventil des austretenden Gases ab. Öffnen Sie die Türen und Fenster und ziehen Sie nicht den Netzstecker des Gefrierschranks oder eines anderen Haushaltsgeräts.
• Beachten Sie, dass das Gerät für den Betrieb bei einer bestimmten Umgebungstemperatur zwischen 10°C und 43°C eingestellt ist. Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn es über einen längeren Zeitraum bei einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs betrieben wird.
• Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Gefrierschrank, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden. Die Tür nur mit den Griffen öffnen und schließen. Der Spalt zwischen den Türen sowie zwischen den Türen und dem Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Ihre Finger eingeklemmt werden. Öffnen und schließen Sie die Türen des Gefrierschranks nur dann, wenn keine Kinder im Bewegungsbereich der Tür stehen. Keine brennbaren, explosionsfähigen oder korrosiven Substanzen im Gerät oder in der Nähe verwenden. Keine Arzneimittel, Bakterien oder Chemikalien im Gerät lagern. Dieses Gerät ist ein Haushaltsgerät. Es wird davon abgeraten, Materialien zu lagern, die extreme Temperaturen erfordern.
• Im Kühlmodus ohne 4-Sterne-Fach: Dieses Kühlgerät ist nicht zum Einfrieren von Lebensmitteln geeignet; im Gefriermodus mit 4-Sterne-Fach: Dieses Gefriergerät ist nicht zum Kühlen von Lebensmitteln geeignet.

Lagern Sie niemals Flüssigkeiten in Flaschen oder Dosen (außer hochprozentige Spirituosen), insbesondere kohlensäurehaltige Getränke, im Gefrierschrank, da diese beim Einfrieren platzen können. Überprüfen Sie den Zustand der Lebensmittel, wenn die Temperatur im Gefrierschrank angestiegen ist. - Stellen Sie keine unnötig niedrige Temperatur im Gefrierfach ein. Achtung: Flaschen können platzen.

WARNUNG!

Täglicher Gebrauch

▶ Berühren Sie Gefriergut nicht mit nassen Händen (Handschuhe tragen). Verzehren Sie insbesondere Eis am Stiel nicht sofort nach der Entnahme aus dem Gefrierfach. Es besteht die Gefahr des Erfrierens oder der Bildung von Frostblasen an Mund und Zunge. ERSTE HILFE: Sofort unter fließend kaltes Wasser halten. Nicht mit Gewalt abziehen! ▶ Berühren Sie während des Betriebs nicht die Innenfläche des Gefrierschranks, insbesondere nicht mit nassen Händen. Ihre Hände können auf der Oberfläche festfrieren. Ziehen Sie den Gerätestecker aus der Steckdose, falls die Stromversorgung unterbrochen wird oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustart mindestens 5 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. ▶ Verwenden Sie keine elektrischen Geräte im Inneren der Lebensmittelfächer des Geräts, es sei denn, sie werden vom Hersteller empfohlen. - Wenn die Lampen beschädigt sind, müssen sie durch den Hersteller oder durch einen qualifizierten Servicetechniker ausgetauscht werden.

Wartung/Reinigung

▶ Kinder müssen beaufsichtigt werden, wenn sie das Gerät reinigen und warten. Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routinemäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 5 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose den Stecker und nicht das Kabel an. ▶ Kratzen Sie Frost und Eis nicht mit scharfkantigen Gegenständen ab. Verwenden Sie keine Sprays, elektrischen Heizgeräte, Haartrockner zum Abtauen oder Dampfreiniger im Gerät, um Beschädigungen der Kunststoffteile zu vermeiden.

• Verwenden Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauvorgang zu beschleunigen, es sei denn, dies wird vom Hersteller so empfohlen. Das Gerät während der Reinigung nicht besprühen oder Wasser darauf gießen. Das Gerät nicht mit Wasser besprühen oder mit Dampf reinigen.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich bitte an unseren Kundendienst.

Information zu Kältemittelgas

WARNUNG!

Das Gerät enthält das brennbare Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundendienst. Falls die Augen mit dem Kältemittel in Kontakt kommen, sofort unter fließendem Wasser ausspülen und den Augenarzt verständigen.

WARNUNG!

Achten Sie darauf, dass kein Feuer entstehen kann, indem brennbares Material sich entzündet. ▸ WARNUNG: Beim Aufstellen des Geräts darauf achten, dass das Stromkabel nicht eingeklemmt oder beschädigt wird. ▸ WARNUNG: Keine Mehrfachsteckdosen oder tragbaren Powerstationen hinter dem Gerät platzieren. Lagern Sie keine explosiven Substanzen mit entzündlichen Treibgasen wie Sprühdosen in diesem Gerät. Da in dem Gefrierschrank brennbare Kältemittel verwendet werden, sollen Sie bei der Installation, Handhabung, Bedienung und Wiederverwertung des Geräts sehr vorsichtig sein. - Bitte wenden Sie sich an den Kundendienst, um das Gerät zu entsorgen, da entzündliches Treibgas im Gerät verwendet wurde.

2 - Bestimmungsgemäße Verwendung

2.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich für den Hausgebrauch und vergleichbare Anwendungen bestimmt, wie:

• Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen; -- in landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Pensionen und ähnlichen Unterkünften;
• Bed & Breakfast (B&B); - Catering-Dienste und ähnliche, nicht kommerzielle Zwecke.

Dieses Gerät ist zum Einfrieren von Lebensmitteln bestimmt. Es wurde ausschließlich für den Einsatz in trockenen Innenräumen entwickelt. Das Gerät ist nicht für die kommerzielle oder industrielle Nutzung bestimmt. Bei Bedarf kann dieses Gerät als Lagerfach für frische Lebensmittel verwendet werden.

Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen.

2.2 Zubehör

Überprüfen Sie das Zubehör und die Dokumentation gemäß dieser Seite:

2.2

EnergieKennzeichnung

Garantiekarte

Schnellanleitung Anschluss

Benutzerhandbuch

Türverlängerungskabel

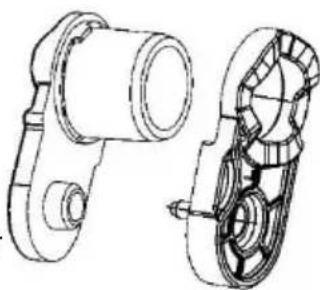

Oberes linkes Scharnier für den Wechsel des Türanschlags

Scharnierabdeckung oben links

Achsenabdeckungen

Hinweis: Unterschiede

Aufgrund von technischen Änderungen und entsprechenden Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.

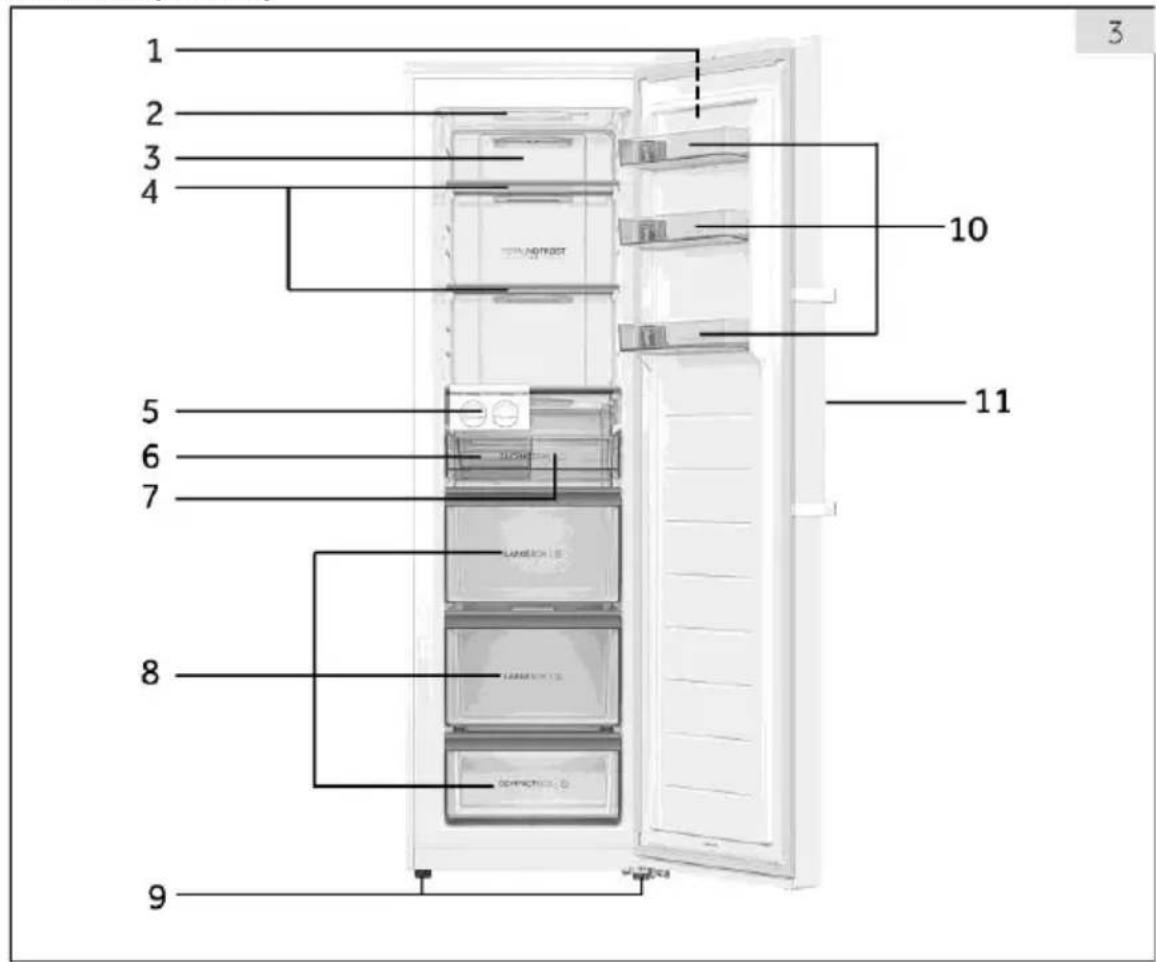

Bild des Geräts (Abb. 3)

1 Bedienfeld 7 Schubfach 2 LED-Beleuchtung 8 Schubladen 3 Luftkanal 9 Verstellbare Füße 4 Einlegeboden aus Glas 10 Abnehmbare Türablagen 5 Montage des Eiswürfelbereiters 11 Türgriff 6 Eiswürfeltank

Hinweis: Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse <G>

Hinweis: Die Komponenten 5/6/7 sind für das Modell H4F306/272/226*DH1 verfügbar.

Das Modell H4F272/226*EH1 hat vier Schubladen, ohne die Komponenten 5/6/7.

Das Modell H4F226 ohne die Komponenten 10

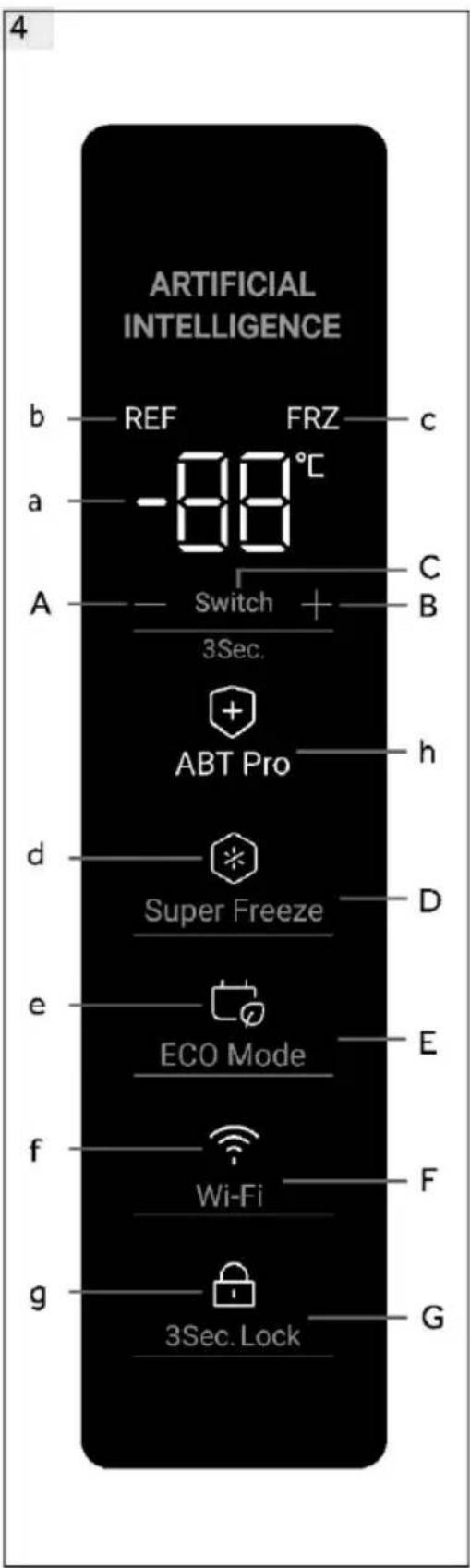

Bedienfeld (Abb.4)

A- (Temperaturabsenkung) C Instaswitch B + (Temperaturerhöhung) D Super Freeze-Modus E ECO-Modus F WLAN G 3 Sek. Sperre

5.1 Vor der ersten Inbetriebnahme

Entfernen Sie alle Verpackungsmaterialien, bewahren Sie diese außerhalb der Reichweite von Kindern auf und entsorgen Sie sie umweltfreundlich. Reinigen Sie das Gerät innen und außen mit Wasser und einem milden Reinigungsmittel, bevor Sie Lebensmittel hineinlegen. Warten Sie nach dem Nivellieren und Reinigen mindestens sechs Stunden, bevor Sie das Gerät an die Stromversorgung anschließen. Siehe Abschnitt INSTALLATION. ▶ Kühlen Sie die Fächer zwei Stunden lang auf hoher Stufe vor, bevor Sie die Lebensmittel einlegen. Bitte stellen Sie dazu die Temperatur auf unter -20°C ein.

5.2 Ein- und Ausschalten des Geräts

Das Gerät ist in Betrieb, wenn es an die Stromversorgung angeschlossen wird.

Die Temperatur des Gefrierschranks wird automatisch auf -18 °C eingestellt. Dies ist die empfohlene Einstellung und die ideale Temperatur für Tiefkühlware. Falls gewünscht, können Sie die Temperatur manuell ändern. Siehe EINSTELLUNG DER TEMPERATUR.

Die Leuchtanzeigen (a-g) blinken einmal nacheinander. Ist die Tür geschlossen, schaltet sich das Display nach 30 Sekunden aus. Die Displaysperre kann aktiviert sein.

Hinweis: Voreinstellungen

Das Gerät ist auf die empfohlene Temperatur von -18 °C voreingestellt. Unter normalen Umgebungsbedingungen müssen Sie keine Temperatur einstellen. - Wenn das Gerät, nachdem es von der Hauptstromversorgung getrennt wurde, wieder eingeschaltet wird, kann es bis zu 12 Stunden dauern, bis die richtige Temperatur erreicht ist.

Räumen Sie das Gerät vor dem Ausschalten aus. Schalten Sie das Gerät aus, indem Sie den Netzstecker aus der Steckdose ziehen.

5.3 Standby-Modus des Displays

Wenn die Tür geschlossen ist, schaltet sich das Display nach 30 Sekunden ohne Bedienung automatisch aus. Das Display wird automatisch gesperrt. Es leuchtet automatisch auf, wenn Sie eine Taste berühren oder die Tür öffnen.

5.4 Sperren und Entsperren des Displays

Automatische Sperre

Die Anzeige wird nach etwa 30 Sekunden ohne Bedienung automatisch gesperrt.

Manuelle Sperre

Wenn das Display entsperrt ist, drücken Sie die Taste „3 Sek. Sperre" (G) und halten Sie sie 3 Sekunden lang gedrückt; nach einem Piepton leuchtet die Anzeige „3 Sek. Sperre" (g) auf, das Display ist gesperrt. Wenn das Display gesperrt ist, drücken Sie die Taste „3 Sek. Sperre" (G) und halten Sie sie 3 Sekunden lang gedrückt; nach einem Piepton erlischt die Anzeige „3 Sek. Sperre" (g) und das Display ist entsperrt.

Hinweis: Display-Sperre

Wenn das Display gesperrt ist, sind Funktionen wie Temperatureinstellung oder Super Freeze deaktiviert. Wird versucht, diese Funktionen einzustellen, blinkt die Anzeige „3 Sek. Sperre“ dreimal, um daran zu erinnern, dass das Display gesperrt ist.

5.5 Schalter für den Gefrier-/Kühlmodus

Wenn das Display entsperrt ist, kann der Gefrierschrank durch 3 Sekunden langes Drücken von „Switch“ (C) zwischen den Modi Gefrieren und Kühlen wechseln. Im Gefriermodus ist die Standardeinstellung -18 °C, die Anzeige „REF“ (b) ist aus und die Anzeige „FRZ“ (c) ist an. Im Kühlmodus ist die Standardeinstellung 4 °C, die Anzeige „REF“ (b) leuchtet und die Anzeige „FRZ“ (c) ist aus.

Es gibt einen großen Temperaturunterschied zwischen den Modi „Gefrieren“ und „Kühlen“ für die Lagerung verschiedener Lebensmittel. Bevor Sie einen Moduswechsel vornehmen, sollten Sie die Lebensmittel im Gefrierschrank austauschen, damit die Lebensmittel durch den Moduswechsel nicht beschädigt werden.

5.6 Temperatureinstellung

Bereich des Gefriermodus: -16°C bis -24°C;

Bereich des Kühlmodus: 2°C bis 8°C

Wenn das Display entsperrt ist und sich der Gefrierschrank nicht im Super Freeze- oder ECO-Modus befindet, kann durch Berühren von „-“ (A) und „+“ (B) eine andere

Temperatur eingestellt werden, die auf der Anzeige (a) blinkend angezeigt wird. Dieser Vorgang wird von Pieptönen begleitet. 5 Sekunden nach Beendigung der Berührung hört die Anzeige (a) auf zu blinken und zeigt wieder die Temperatur vor der Einstellung an. Die eingestellte Temperatur wird angezeigt, nachdem die Kühlwirkung erreicht ist.

5.7 Super Freeze-Modus (D)

Der Super Freeze-Modus ist optimal für die Konservierung von Lebensmitteln, da er Lebensmittel in kürzerer Zeit einfrieren kann. Bevor Sie viele Lebensmittel in den Gefrierschrank legen, aktivieren Sie die Super Freeze-Funktion, um die Temperatur zu senken und ein besseres Gefrierergebnis zu erzielen.

Wenn das Display entsperrt ist und sich der Gefrierschrank im Gefriermodus befindet, wird durch Berühren von „Super Freeze-Modus“ (D) die Anzeige „Super Freeze“ (d) hell erleuchtet und der Gefrierschrank arbeitet im Super Freeze-Modus. Zur manuellen Deaktivierung wiederholen Sie die obigen Schritte und die Anzeige „Super Freeze“ (d) leuchtet nicht mehr. Wenn der Modus nicht manuell deaktiviert wird, schaltet er sich nach 50 Stunden automatisch ab. Wenn Sie eine große Menge an Lebensmitteln auf einmal einfrieren möchten, empfiehlt es sich, die Funktion 24 Stunden vor dem Einlegen der Lebensmittel zu aktivieren. Die Funktion schaltet sich nach 50 Stunden automatisch ab oder sie kann manuell abgeschaltet werden. Wenn diese Funktion aktiviert ist, steigt der Stromverbrauch.

Hinweis: Super Freeze

• Wenn der eingestellte Modus vor Eintritt in den Gefriermodus ≥ -18 ist, wird der Gefriermodus verlassen und es wird zum Modus -18 zurückgekehrt; Wenn der eingestellte Modus vor dem Einfrieren < -18 eingestellt wird, wird das Einfrieren beendet und es wird zum ursprünglich eingestellten Modus zurückgekehrt. Im Super-Freeze-Modus kann die Temperatur nicht eingestellt werden. Wenn Sie es tun, blinkt die Super-Freeze-Anzeige eine Weile, um darauf hinzuweisen, dass sich der Gefrierschrank im Super-Freeze-Modus befindet. ► Nur im Freeze-Modus kann der Super-Freeze-Modus eingestellt werden. Im Kühlmodus ist die Anzeige „Super Freeze“ ausgeschaltet und der Modus „Super Freeze“ kann nicht eingestellt werden.

5.8 ECO-Modus (E)

Im ECO-Modus wird Energie gespart. Die Temperatur wird automatisch auf -16 °C im Gefriermodus oder 8 °C im Kühlmodus eingestellt.

Wenn das Display entsperrt ist und Sie „ECO-Modus“ (E) berühren, leuchtet die Anzeige „ECO-Modus“ (e) auf und der Gefrierschrank arbeitet im ECO-Modus. Um den ECO-Modus manuell zu deaktivieren, wiederholen Sie die obigen Schritte und die Anzeige „ECO-Modus“ (e) leuchtet schwach.

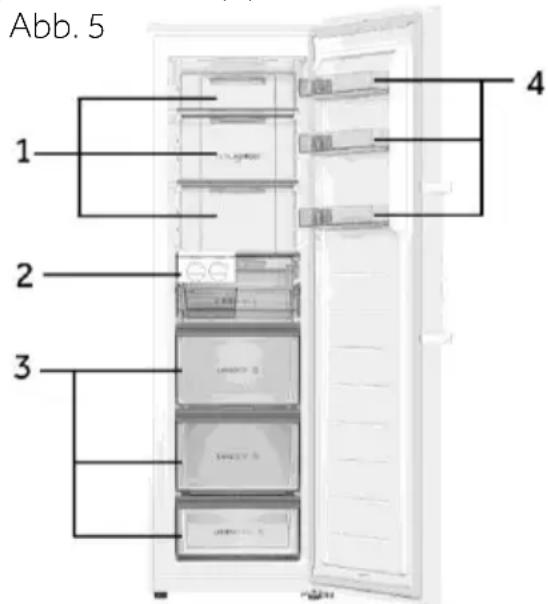

Abb.5

Verschiedene Lebensmittel sollen entsprechend ihrer Eigenschaften an verschiedenen Stellen eingeräumt werden (Abb.5).

1 Eingelegte Lebensmittel, Konserven, Obst, Gemüse, Salat usw. 2 Komponenten des Eiswürfelbereiters. 3 Fleischprodukte, Snacks usw. 4 Eier, Konserven, Gewürze, Getränke und abgefüllte Lebensmittel, usw.

Im Kühlmodus ohne 4-Sterne-Fach: Das bedeutet,

das Kühlgerät ist nicht zum Einfrieren von

Lebensmitteln geeignet; im Gefriermodus mit

4-Sterne-Fach: Das bedeutet, das Gefriergerät ist nicht zum

Kühlen von Lebensmitteln geeignet.

Lebensmittel können im Gefrierschrank bei einer Temperatur von mindestens -18 °C je nach Beschaffenheit 2 bis 12 Monate gelagert werden (z. B. Fleisch: 3-12 Monate, Gemüse: 6-12 Monate).

Damit das Verfallsdatum nicht abläuft, notieren Sie sich das Einfrierdatum, das

Verfallsdatum und den Namen des Lebensmittels auf der Verpackung. Unterschiedliche

Lebensmittel können unterschiedlich lange gelagert werden.

5.9 ABT Pro (nur für das Modell H4F306WDH1)

Der Gefrierschrank ist mit einem antibakteriellen Modul ausgestattet, das nach dem Einsatz selbstständig arbeitet, so dass der Benutzer nicht tätig werden muss. Die Anzeige (h) leuchtet auf und zeigt an, dass das Modul in Betrieb ist.

5.10 Ausschaltspeicher

Dieser Gefrierschrank speichert die Einstellungen, die vor einem Stromausfall eingestellt waren. Wenn der Gefrierschrank wieder eingeschaltet wird, kehrt er zu den Einstellungen vor dem Ausschalten zurück und funktioniert weiter. Die Displaysperre wird nicht gespeichert, nach dem Wiedereinschalten ist das Display entsperrt.

5.11 Türoffnungsalarm

Wenn der Gefrierschrank länger als 1 Minute geöffnet bleibt, ertönt ein Alarmton. Der Alarmton ertönt alle 30 Sekunden, wenn die Tür offen gehalten wird. Der Alarm stoppt, bis die Tür geschlossen wird oder 7 Minuten nach dem Öffnen der Tür. Der Alarmton verstummt und die Leuchte des Gefrierschranks erlischt.

5.12 Alarm gegen hohe Temperatur

Der Gefrierschrank ist mit einem Hochtemperaturalarm ausgestattet. Wenn im Gefriermodus „HH" auf der Anzeige (a) blinkt und ein Alarmton ertönt, berühren Sie eine beliebige Taste, der Alarmton verstummt, d. h. die Temperatur im Gefrierfach ist zu hoch. Bitte überprüfen Sie, ob die Gefrierschranktur fest verschlossen ist oder ob eine große Menge warmer Lebensmittel in den Gefrierschrank gelegt wurde. Nach einer gewissen Zeit wird „HH" verschwinden. Wenn dies nicht der Fall ist und der Alarmton wieder ertönt, wenden Sie sich bitte an den Kundendienst.

5.13 Fehleranzeige

Dieser Gefrierschrank ist mit einer Fehleranzeige ausgestattet. Wenn ein Fehler auftritt, zeigt das Display blinkende Codes für verschiedene Fehler an. In dieser Situation kann der Gefrierschrank noch einfrieren, aber der Benutzer sollte sich so schnell wie möglich an den Kundendienst wenden, um den Gefrierschrank optimal steuern zu können.

5.14 WLAN

Nachdem der Kühlschrank mit dem WLAN verbunden ist, kann er über eine mobile App ferngesteuert werden. (Spezifische Konfigurationsmethoden finden Sie auf der Konfigurationsseite)

6 - Energiespartipps

Energiespartipps

Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATION). Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf. Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät eingestellte Temperatur ist, desto höher ist der Energieverbrauch. Lassen Sie warme Mahlzeiten erst abkühlen, bevor Sie diese in den Kühlschrank stellen. Öffnen Sie die Gerätetür so wenig und so kurz wie möglich. Vergewissern Sie sich, dass die Tür immer richtig schließt und dass die eingeräumten Lebensmittel dies nicht verhindern. Halten Sie die Türdichtungen sauber. Tauen Sie gefrorene Lebensmittel im Kühlschrank auf. Reinigen Sie die Rückseite des Geräts regelmäßig. Angesammelter Staub erhöht den Energieverbrauch. Die energiesparendste Konfiguration erfordert, dass die Schubladen, die Lebensmittelboxen und die Einlegeböden im Gerät so wie geliefert eingesetzt und die Lebensmittel so platziert werden, dass sie den Luftauslass des Kanals nicht blockieren.

7 - Ausrüstung

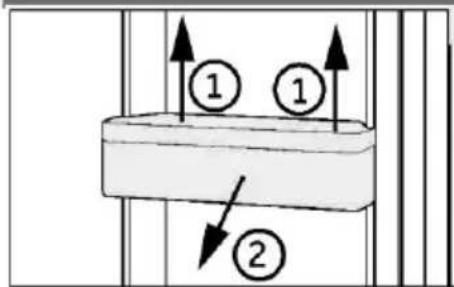

7.1 Abnehmbare Türablagen

Die Türablage kann zur Reinigung herausgenommen werden:

Halten Sie dazu die Ablage mit beiden Händen fest, heben Sie sie nach oben (1) und ziehen Sie sie heraus (2) (Abb. 7-1).

Um die Türablage wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

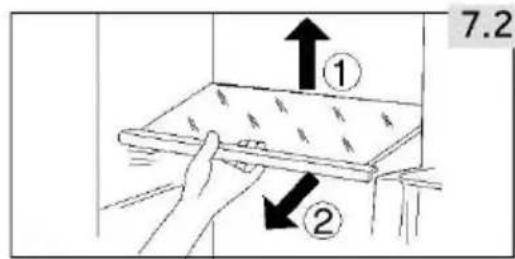

7.2 Einlegeböden aus Glas

1. Um einen Einlegeboden herauszunehmen, heben Sie ihn an der Hinterkante an (1) und ziehen Sie ihn heraus (2) (Abb. 7.2).
2. Um ihn wieder einzubauen, setzen Sie ihn auf die Träger an beiden Seiten und schieben Sie ihn ganz nach hinten, bis die Rückseite des Einlegebodens in den Schlitzen an den Seiten steckt.

WARNUNG!

Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.

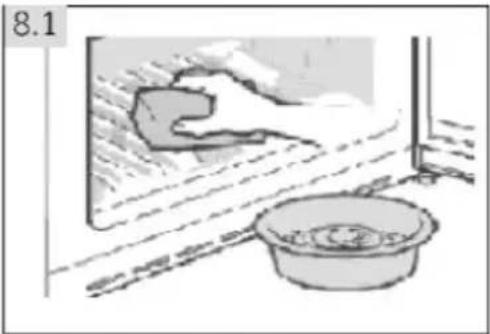

8.1 Allgemeines

Reinigen Sie das Gerät, wenn nur wenige oder keine Lebensmittel gelagert werden.

WARNUNG!

• Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure- oder Alkalilösungen. Bitte reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Gefrierschränke, um Beschädigungen zu vermeiden. Das Gerät während der Reinigung nicht besprühen oder Wasser darauf schütten. Kratzen Sie Frost und Eis nicht mit scharfkantigen Gegenständen ab. ▶ Verwenden Sie keine Sprays, elektrischen Heizgeräte, Haartrockner zum Abtauen oder Dampfreiniger im Gerät, um Beschädigungen der Kunststoffteile zu vermeiden. Reinigen Sie die kalten Einlegeböden aus Glas nicht mit heißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt. Berühren Sie nicht die Innenfläche des Gefrierschranks, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten. ▶ Überprüfen Sie bei einem eventuellen Temperaturanstieg den Zustand der Tiefkühlware. Versuchen Sie nicht, das Gerät selbst zu reparieren. Bei Reparaturen wenden Sie sich bitte an unseren Kundendienst.
• Halten Sie die Türdichtung immer sauber. Reinigen Sie das Innere und das Gehäuse des Geräts mit einem weichen Tuch oder einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde (Abb. 8.1). Wischen Sie den Kühlschrank mit einem feuchten Tuch gründlich aus und trocknen Sie ihn mit einem weichen Tuch ab. Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine. Reinigen Sie das Zubehör nur mit warmem Wasser und einem milden und neutralen Reinigungsmittel.

8 - Pflege und Reinigung

Das Benutzerhandbuch enthält Anleitungen für die Verwendung und den Betrieb mehrerer Modelle. Bitte beachten Sie die Anleitungen für die gekauften Modelle.

Schritte zur Reinigung der Schubladen

1. Entfernen Sie die vordere Abdeckung der Schublade:

1. Reinigung des Schubladenkörpers:

1. Reinigung der Schubladenabdeckung:

1. Einbau nach der Reinigung:

Reinigung des Eiswürfelbereiters

1. Entfernen Sie den Eiswürfelbereiter und die Glasablage

1. Nehmen Sie den Eiswürfelbereiter aus dem Einlegeboden in die linke und rechte Richtung heraus

1. Ziehen Sie die Eiswürfelbox aus dem Rahmen:

1. Reinigung der Eiswürfelbox:

1. Einbau nach der Reinigung:

Reinigung der Türdichtung

1. Entfernen der Türdichtung:

1. Reinigung der Türdichtung
2. Einbau nach der Reinigung

8.2 Nichtverwendung über einen längeren Zeitraum

Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird:

▶ Nehmen Sie die Lebensmittel heraus. Ziehen Sie das Netzkabel ab. Reinigen Sie das Gerät wie oben beschrieben. Lassen Sie die Tür und die Schubladen des Gefrierschranks offen, um zu verhindern, dass sich schlechte Gerüche bilden.

Entfernen Sie die Tür des Geräts (öffnen Sie die Tür und halten Sie sie fest, bevor Sie die Schrauben herausdrehen), um zu verhindern, dass Kinder in das Gerät gelangen und darin eingeschlossen werden.

Hinweis: Ausschalten

Um die Lebensdauer des Geräts zu gewährleisten, schalten Sie es nur dann aus, wenn es unbedingt notwendig ist.

8.3 Verstellen des Geräts

1. Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Gerätestecker aus der Steckdose.
2. Befestigen Sie die Einlegeböden und andere bewegliche Teile im Gefrierschrank mit Klebeband.
3. Schließen Sie die Tür und befestigen Sie sie mit Klebeband.

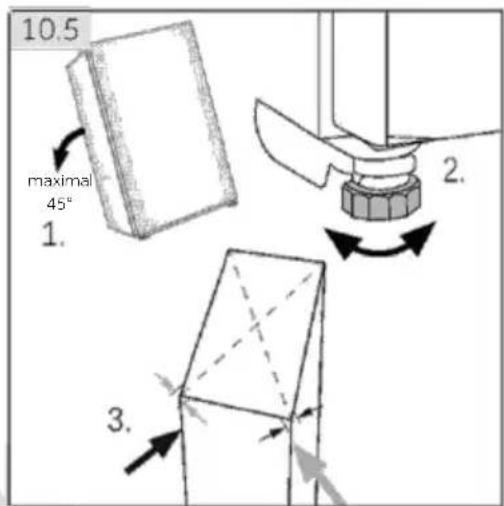

4. Kippen Sie den Gefrierschrank um maximal 45°, um eine Beschädigung des Kühlsystems zu vermeiden.
5. Umwickeln Sie die Füße des Gefrierschranks mit Verpackungsmaterial, um zu vermeiden, dass der Boden zerkratzt wird. Verstellen Sie den Gefrierschrank niemals gewaltsam.

WARNUNG!

Heben Sie das Gerät nicht an seinen Griffen an. Stellen Sie das Gerät niemals waagerecht auf den Boden.

Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte die angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundendienst kontaktieren. Siehe KUNDENSERVICE.

WARNUNG!

Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose. Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können. - Eine beschädigte Zuleitung sollte nur vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.

Der akustische Alarm kann durch Drücken einer beliebigen Taste ausgeschaltet werden.

9.1 Fehlerbehebung

Problem	Mögliche Ursache	Mögliche Behebung
Der Kompressor Funktioniert nicht.	• Der Netzstecker ist nicht an die Steckdose angeschlossen.	• Den Netzstecker anschließen.
Das Gerät lauft:häufig oder zu lange.	• Die Innen- oder Außentemperatur ist zu hoch.• Das Gerät wurde über einen längeren Zeitraum ausgeschelt.• Die Tür des Geräts ist nicht richtig geschlossen.• Die Tür wurde zu*häufig oder zu langge geöffnet.• Die Temperatur ist zu niedrig eingestellt.• Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.• Die erforderliche Luftzirkulation ist nicht gewährleistet.• Das Innere des Geräts ist mit Eis bedeckt.	• In diesen Fall ist es normal, dass das Gerät länger lauft.• Normalerweise tauert es 8 bis 12 Stunden, bis das Gerät vollständig abgekühlt ist.• Tür schreiben und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Türstoßen.• Turnicht zu*häufig öffnen.• Die Temperatur höher einstellen, bis eine zufriedenstellende Tem-peratur erreicht ist. Es tauert 24 Stunden, bis sich die Temperatur stabilisiert hat.• Die Türdichtung reinigen oder vom Kundenservice ersetzenläsen.• Für ausreichende Belüftung sorgen.• Das Gerät abtauen.
Das Gerät macht abnormaleGerausche.	• Das Gerät befindet sich nicht auf einemEBEN Untergrund.• Das Gerät berührt einen Gegen-stand in seiner Höhe.• Das Gerät stehen auf einem Holzboden oder in der Höhe von Holzwänden.	• Das Gerät nivellieren.• Die Gegenstände um das Gerät herum entfernen.• Holz verfürt die Gerausche.Das Gerät woanders aufstellen.

9 - Fehlerbehebung

Problem	Mögliche Ursache	Mögliche Behebung
Das Gerät macht ein klickendes Geräusch	Das ist normal. Dies wird durch das Ein- oder Ausschalten des Kühlaggregats verursacht.	-
Es ist ein leichtes Geräusch zu horen, ähnlich wie dem von fließen dem Wasser.	Das ist normal.	-
Das Gerät macht ein Motorgeräusch	Das Kühlaggregat hat sich gerade eingeschaltet. Das ist normal	-
Das Innere des Geräts ist nicht kalt genug.	Die Temperatur ist zu hoch eingestellt. Es wurden zu warme Lebensmittel gelagert. Es wurden zu weitere Lebensmittel auf einem hineingelegt. Die Lebensmittel liegen zu dicht beieinander. Die Tür ist nicht richtig geschlossen. Die Tür wurde zu*häufig oder zu lange geöffnet.	Die Temperatur zurücksetzen. Die Lebensmittel immer erst abkühlen setzen, bevor Sie sie hineinlagen. Nur keinere Mengen an Lebensmitteln hineinlagen. Zwischen mehreren Lebensmitteln einen Abstand setzen, damit die Luft zirkulieren kann. Tür schreiben. Tür nicht zu*häufig öffnen.
Das Innere des Geräts ist zu kalt.	Die Temperatur ist zu niedrig eingestellt. Die Fast-Freezing-Funktion ist aktiviert oder lauft schon zu lange.	Die Temperatur zurücksetzen. Schalten Sie die Fast-Freezing-Funktion aus.
Auf der Oberfläche des Geräts sammelt sich Feuchtigkeit an.	Das Klima ist zu warm und zu feucht.	Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt. Mit einem Tuch trocken wischen.
Starke Eisdlung und Frost im Gefrierfach.	Die Lebensmittel sind nicht angemessen verpackt. Die Tür ist nicht richtig geschlossen. Die Tür wurde zu*häufig oder zu lange geöffnet. Die Turdichtungen sind ver-schmutzt, verschlissen, gerissen oder verrutscht. Etwas im Inneren des Geräts verhindert, dass die Tür richtig schließt.	Die Lebensmittel immer gut verpacken. Tür schreiben. Tür nicht zu*häufig öffnen. Die Turdichtung reinigen oder vom Kundenservice ersetzen setzen. Die Einlegeböden, Türablagen oder Behälter soersetzen, dass die Tür richtig schreiben.
Das Kühlsystem Funktioniert nicht.	Der Netzstecker ist nicht an die Steckdose angeschlossen. Die Stromversorgung ist nicht in-takt.	Den Netzstecker anschreiben. Die Stromversorgung des Raums überprüfen. Den ortlichen Strom versorger anrufen!
Die Seitenwände des Geräts und die Türe leiste werden warm.	Das ist normal.	- -
Sie horen ein Alarmsignal.	Die Tür ist offenDie Temperatur im Gerät ist zu hoch	Die Tür oder schlieben oder den Alarm manuell ausschalten.
Die Tür ist schwer zu öffnen.	Sobald das Gerät in Betrieb ist, entsteht ein internes Vakuum.	Offnen Sie die Tür mit der Türdichtung vorsichtig, damit Luft in das Gerät eindringen kann
Die Türlässt sich nicht richtig schlierßen. Die Tür bleibt immer einen Spalt offen.	Aufgrund der niedrigen Temperatur im Gerät kann die Türdichtung kein hart werden und sich verformen.	Verwenden Sie einen Haar-trockner oder legen Sie ein heilès Handtuch auf die Stelle, an der die Dichtung verformt ist. Wenn die Türdichtung wieder weich ist, schreiben Sie die Tür und drücken Sie sie fest an.

Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien, für Tunesien keine gesetzliche Gewährleistung erforderlich.

Thermostat, Temperatursensoren, Leiterplatten und Leuchtmittel sind für einen Zeitraum von mindestens sieben Jahren nach Inverkehrbringen des letzten Geräts des Modells erhältlich.

Türgriffe, Türscharniere, Ablagen und Schubladen für eine Mindestdauer von sieben Jahren und Türdichtungen für eine Mindestdauer von 10 Jahren, nach dem das letzte Gerät des Modells in Verkehr gebracht wurde.

9.2 Unterbrechung der Stromversorgung

Bei einem Stromausfall sollen die gelagerten Lebensmittel noch 18 Stunden lang kalt bleiben. Beachten Sie diese Tipps bei einer längeren Stromunterbrechung, insbesondere im Sommer:

Öffnen Sie die Tür so selten wie möglich. Legen Sie während einer Stromunterbrechung keine weiteren Lebensmittel in den Gefrierschrank. Wenn die Stromunterbrechung vorher angekündigt wurde und die Unterbrechungsdauer länger als 15 Stunden ist, frieren Sie im Voraus ein paar Eiswürfel oder Kühlakkus ein und legen Sie diese beim Stromausfall oben in das Gefrierfach. Da die Temperatur im Gefrierschrank während einer Stromunterbrechung oder eines anderen Fehlers ansteigt, werden die Haltbarkeit und die Qualität der Lebensmittel reduziert. Aufgetaute Lebensmittel sollen entweder verzehrt oder gekocht und (sofern geeignet) gleich danach wieder eingefroren werden, um Gesundheitsrisiken zu vermeiden.

Hinweis: Speicherfunktion bei Stromunterbrechung

Nach Wiederherstellung der Stromversorgung fährt das Gerät mit den Einstellungen fort, die vor dem Stromausfall eingestellt waren.

10.1 Auspacken

WARNUNG!

Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen. Bewahren Sie sämtliche Verpackungsmaterialien außerhalb der Reichweite von Kindern auf und entsorgen Sie sie umweltfreundlich. Nehmen Sie das Gerät aus der Verpackung. Entfernen Sie alle Verpackungsmaterialien.

10.2 Umgebungsbedingungen

Die Raumtemperatur sollte immer zwischen 18 °C und 43 °C liegen, da sie die Temperatur im Inneren des Geräts und dessen Energieverbrauch beeinflussen kann. Das Gerät nicht in der Nähe anderer Wärme abgebender Geräte (Öfen, Kühlschränke) installieren.

10.3 Platzbedarf

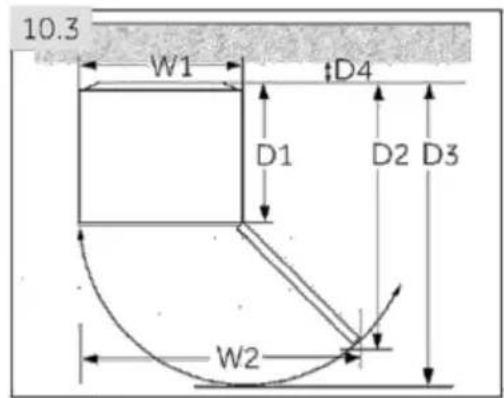

Erforderlicher Platz zum Öffnen der Tür (Abb. 10.3):

Breite in mm		Tiefe in mm			Abstand zur Wand in mm
B1	B2	T1	T2	T3	T4
595	930	600	1133	1217	100

Dieses Gerät ist nicht zur Verwendung als Einbaugerät bestimmt.

10.4 Platzbedarf für eine ausreichende Belüftung

Damit eine ausreichende Belüftung des Geräts gewährleistet wird, müssen die Sicherheitshinweise zum ausreichenden Platzbedarf beachtet werden (Abb. 10.4).

10.5 Ausrichten des Geräts

Das Gerät sollte auf einer ebenen und festen Oberfläche aufgestellt werden. Wird das Gerät auf einem Sockel aufgestellt, müssen dafür robuste und feuerfeste Materialien verwendet werden. Verwenden Sie niemals Verpackungsmaterialien aus Schaumstoff als Sockel.

1. Das Gerät leicht nach hinten neigen (Abb. 10.5).
2. Die Stellfüße auf die gewünschte Höhe justieren.
3. Die Stabilität kann durch abwechselndes Anschlagen gegen die Diagonalen überprüft werden. Das leichte Schwanken sollte in beiden Richtungen gleich sein. Andernfalls kann sich der Rahmen verziehen; mögliche undichte Türdichtungen sind die Folge. Eine geringe Neigung nach hinten erleichtert das Schließen der Tür.

10.6 Verwendung der verstellbaren Füße

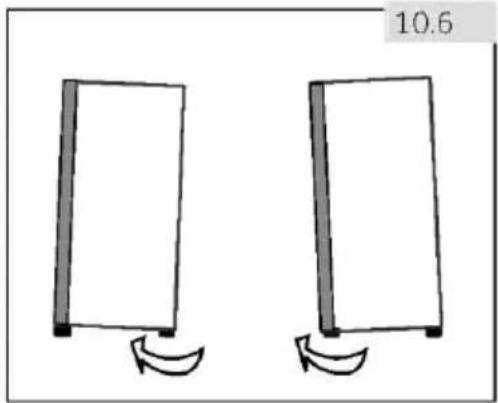

Wenn der Gefrierschrank wackelt, können die Füße angepasst werden: Drehen Sie die verstellbaren Füße in Pfeilrichtung (Abb. 10.6), um sie nach oben oder unten zu verstellen.

Durch Drehen der Füße im Uhrzeigersinn wird das Gerät angehoben. Durch Drehen der Füße gegen den Uhrzeigersinn wird das Gerät gesenkt.

10.7 Wartezeit

Das wartungsfreie Schmieröl befindet sich in der Kapsel des Kompressors. Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird. Warten Sie sechs Stunden (Abb. 10.7), bevor Sie das Gerät an die Stromversorgung anschließen, damit das Öl wieder in die Kapsel zusammenfließt.

10.8 Elektrischer Anschluss

Stellen Sie vor jedem Anschluss sicher, dass:

die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen. die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist. der Netzstecker und die Steckdose richtig zusammenpassen.

Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an.

WARNUNG!

Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht werden (siehe Garantiekarte).

10.9 Umkehrbarkeit der Tür

Bevor Sie das Gerät an die Stromversorgung anschließen, sollten Sie überprüfen, ob der Türanschlag von rechts (nach der Lieferung) nach links gewechselt werden muss, wenn der Installationsort und die Nutzbarkeit dies erfordern.

WARNUNG!

Das Gerät ist schwer. Sie benötigen zwei Personen, um die Umkehrbarkeit der Tür auszuführen. Vor dem Eingriff müssen Sie zuerst den Gerätestecker aus der Steckdose ziehen. Das Gerät nicht um mehr als 45 Grad kippen, um Schäden am Kühlsystem zu vermeiden.

Montageschritte (Abb. 10.9):

1. Das notwendige Werkzeug bereitstellen.
2. Ziehen Sie den Netzstecker des Geräts.
3. Entfernen Sie die Abdeckungen der Schraubenlöcher, die Schrauben und die Scharnierabdeckung.
4. Lösen Sie das Verbindungskabel.
5. Nehmen Sie die obere linke Scharnierabdeckung und das Türverlängerungskabel aus der Geschenktasche wie in der Abbildung gezeigt, bringen Sie die Scharnierabdeckung wieder an und installieren Sie das Verlängerungskabel in den Kabelschlitz der Scharnierabdeckung.
6. Entfernen Sie die Schrauben und das Scharnier.
7. Abdeckung an der Tür entfernen. Achsenabdeckung an der Tür entfernen.
8. Tür öffnen und entfernen.
9. Drehen Sie die Tür auf den Kopf und entfernen Sie die drei Schrauben auf der Unterseite der Tür. Entfernen Sie die drei Schrauben, den Türanschlag und die Hülse der Hebewelle an der Unterseite der Tür.
10. Nehmen Sie die Hubwellenhülse aus der Geschenktasche. Befestigen Sie den Hubanschlag, den Türanschlag und die drei Schrauben an der linken Seite der Tür.

1. Kippen Sie den Schrank leicht nach hinten, entfernen Sie die drei Schrauben und dann das untere Scharnier.
2. Nehmen Sie die Hubwellenhülse aus der Geschenktasche. Entfernen Sie die zwei Schrauben, die Hubwellenhülse und die Hubwelle.
3. Setzen Sie die Hubwellenhülse und die Hubwelle in das linke Loch ein und befestigen Sie sie mit zwei Schrauben. (Die Welle mit Schmieröl einschmieren)
4. Befestigen Sie das Scharnier mit drei Schrauben auf der gegenüberliegenden Schrankseite.
5. Ziehen Sie auf der gegenüberliegenden Seite der Tür das linksseitige Verbindungskabel heraus und führen Sie es durch die Achsenabdeckung aus Schritt 5. Montieren Sie dann die Achsenabdeckung. Montieren Sie die Öffnungsabdeckung rechts.
6. Montieren Sie die Tür.
7. Befestigen Sie das obere rechte Scharnier mit drei Schrauben. (Füllen Sie vor dem Einbau Schmieröl in das obere Scharnier)
8. Verbinden Sie den Kabelbaum wie in der Abbildung gezeigt.
9. Montieren Sie die in Schritt 5 zusammengesetzte Scharnierabdeckung, befestigen Sie die drei Schrauben und die Schraubenlochabdeckungen.
10. Fertig.

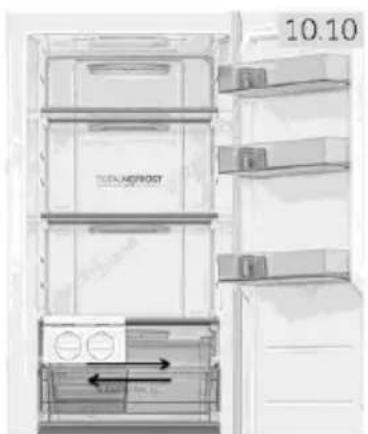

10.10 Eiswürfelbereiter verschieben

(Die Position des Eiswürfelbereiters kann je nach Nutzung verschoben werden)

Um den Eiswürfelbereiter während des Transports vor Beschädigungen zu schützen, wird er auf der Scharnierseite installiert, und die Kunden können ihn je nach ihren eigenen Bedürfnissen in der Position des mobilen Eiswürfelbereiters verwenden (Abb. 10.9):

Es wird empfohlen, den Eiswürfelbereiter auf beiden Seiten zu stellen. In der mittleren Position kann die Effizienz der Eisherstellung beeinträchtigt werden.

11.1 Produktdatenblatt gemäß der EU-Verordnung Nr. 2019/2016

Handelsmarke	Haier
Modellkennung	H4F306*DH1	H4F272*DH1	H4F272*EH1	H4F226*DH1	H4F226*EH1
Kategorie des Modells	STAND-GEFRIERGERÄT
Energieeffizienzklasse	D	D	E	D	E
Jährlicher Energieverbrauch(kWh/Jahr)1)	204	197	247	184	230
Lagervolumen Kühlung (L)	Nicht anwendbar
Lagervolumen Tiefkühlung (L) ****	301	276		226
Sterne-Bewertung	****
Temperatur der anderen Fächer > 14 °C	Nicht anwendbar
Frostfreies System	Ja
Sicher bei Stromausfall (h)	12	12	11	11	12
Gefrierleistung (kg/24h)	20	20	16	18	14
Klimaklassedises Gerät ist für die Verwendungbei einer Umgebungstemperatürzwischen 10 °C und 43 °C ausgelegt.	SN-T
Luftschall-Lärmemissionen(dB (A) re 1pW)	37
Bauart	Freistehend

1) basierend auf Standard-Testergebnissen für 24 Stunden. Der tatsächliche Energieverbrauch hängt davon ab, wie das Gerät verwendet wird und wo es steht. Details zur Spezifikation finden Sie auf dem Typenschild und dem Energielabel im Inneren des Produkts. Dieses Gerät ist für die Verwendung bei folgender Umgebungstemperatur ausgelegt:

SN	+10°C ~ +32°C
N	+16°C ~ +32°C
ST	+16°C ~ +38°C
T	+16°C ~ +43°C

11.2 Zusätzliche technische Daten

Spannung/Frequenz	220-240 V ~/ 50 Hz
Nennstrom (A) H4F306/272/226*DH1	1,5
Nennstrom (A) H4F272/226*EH1	0,8
Kühlmittel	R600a
Abmessungen (H/B/T in cm) H4F306*DH1	190/59,5/69
Abmessungen (H/B/T in cm) H4F272* (D/E) H1	177,5/59,5/69
Abmessungen (H/B/T in cm) H4F226* (D/E) H1	153,5/59,5/69
Lichtleistung/Lichtspannung	1,5 W/ DC 12 V

11.3 Normen und Richtlinien

Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen, die eine CE-Kennzeichnung vorsehen.

Wir empfehlen unseren Haier-Kundendienst und die Verwendung von Original-Ersatzteilen. Wenn Sie Probleme mit dem Gerät haben, lesen Sie bitte zuerst den Abschnitt FEHLERBEHEBUNG.

Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an

• Ihren Händler vor Ort oder
• den Abschnitt Service & Support unter www.haier.com, wo Sie Telefonnummern und FAQs finden und wo Sie den Service-Anspruch aktivieren können.

Um unseren Service zu kontaktieren, stellen Sie sicher, dass Sie die folgenden Daten zur Hand haben.

Die Informationen finden Sie auf dem Typenschild.

Modell _ Seriennummer _ .

Überprüfen Sie im Garantiefall auch die mit dem Produkt mitgelieferte Garantiekarte.

Für allgemeine Geschäftsanfragen finden Sie unter unsere Adressen in Europa:

Haier-Standorte in Europa
Land*	Postanschrift	Land*	Postanschrift
Italien	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIEN	Frankreich	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANKREICH
Spanien Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANIEN	Belgien-FR Belgien-NL Niederlande Luxemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIEN
Deutschland Österreich	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg DEUTSCHLAND	Polen Tschechien Ungarn Griichenland Rumänien Russland	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLEN
Vereinigtes Königreich	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR GROSSBRITANNIEN

• Weitere Informationen finden Sie unter www.haier.com

Haier

Vielen Dank, dass Sie ein Haier-Produkt gekauft haben.

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät verwenden. Die Anleitung enthält wichtige Informationen, die Ihnen helfen, das Gerät optimal zu nutzen und die Sicherheit sowie den ordnungsgemäßen Gebrauch und die Wartung zu gewährleisten.

Automatische Verriegelung

8.2 Längere Zeit nicht benutzt

11 - Technische Daten

Modell _ _ Seriennummer _ ___
