MANUAL DE USUARIO H4F226WDH1 HAIER

• ¿»¼°Ä ½¹ÃÁÈÁò·Ä ¼³» ÅǾ´Áǽ°Ä

Gracias por comprar un producto Haier. Lea atentamente estas instrucciones antes de utilizar este electrodoméstico. Estas instrucciones contienen información importante que le ayudará a sacar el máximo provecho del electrodoméstico y a garantizar una instalación, uso y mantenimiento seguros y adecuados. Guarde este manual en un lugar seguro para poder consultarlo en cualquier momento y garantizar un uso seguro y adecuado del electrodoméstico. Si vende este electrodoméstico, lo dona o lo deja al mudarse, asegúrese de entregar también este manual para que el nuevo propietario pueda familiarizarse con el electrodoméstico y las advertencias de seguridad.

Leyenda Información general y consejos

Advertencia: Información de seguridad importante

Información medioambiental

Eliminación Ayude a proteger el medio ambiente y la salud humana. Tire el embalaje en los contenedores correspondientes para reciclarlo. Ayude a reciclar los residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con este símbolo en la basura doméstica. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal. Advertencia ¡Peligro de lesiones o asfixia! Los refrigerantes y gases deben ser eliminados de forma profesional. Asegúrese de que la tubería del circuito refrigerante no está dañada antes de desecharla adecuadamente. Desconecte el electrodoméstico de la red eléctrica. Corte el cable de red y deséchelo. Retire la puerta, el cierre de la puerta y las juntas para evitar que niños y animales domésticos queden encerrados en el aparato.Contenido

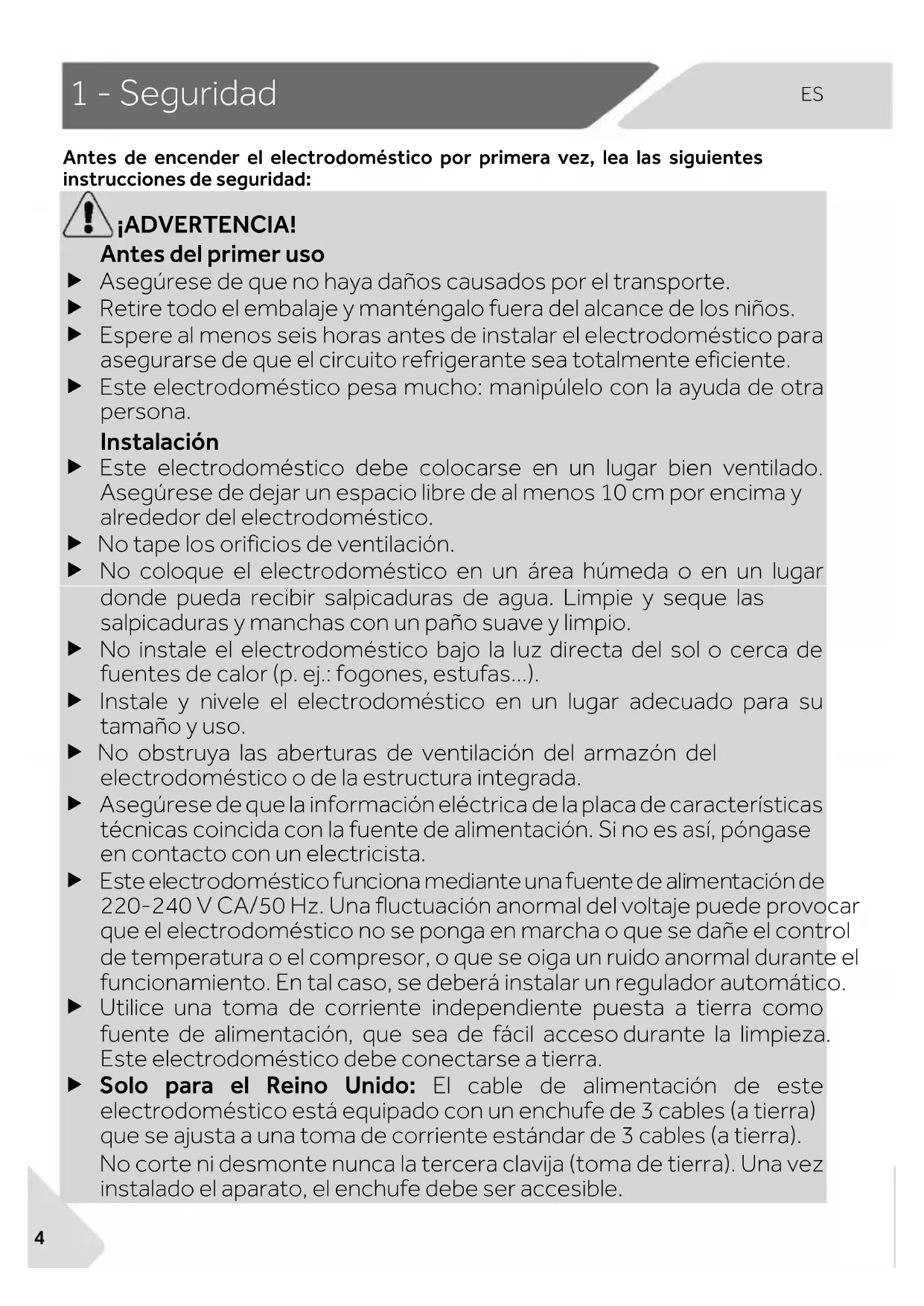

Antes de encender el electrodoméstico por primera vez, lea las siguientes instrucciones de seguridad: ¡ADVERTENCIA! Antes del primer uso Asegúrese de que no haya daños causados por el transporte. Retire todo el embalaje y manténgalo fuera del alcance de los niños. Espere al menos seis horas antes de instalar el electrodoméstico para asegurarse de que el circuito refrigerante sea totalmente eficiente. Este electrodoméstico pesa mucho: manipúlelo con la ayuda de otra persona. Instalación Este electrodoméstico debe colocarse en un lugar bien ventilado. Asegúrese de dejar un espacio libre de al menos 10 cm por encima y alrededor del electrodoméstico. No tape los orificios de ventilación. No coloque el electrodoméstico en un área húmeda o en un lugar donde pueda recibir salpicaduras de agua. Limpie y seque las salpicaduras y manchas con un paño suave y limpio. No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p. ej.: fogones, estufas...). Instale y nivele el electrodoméstico en un lugar adecuado para su tamaño y uso. No obstruya las aberturas de ventilación del armazón del electrodoméstico o de la estructura integrada. Asegúrese de que la información eléctrica de la placa de características técnicas coincida con la fuente de alimentación. Si no es así, póngase en contacto con un electricista. Este electrodoméstico funciona mediante una fuente de alimentación de 220-240 V CA/50 Hz. Una fluctuación anormal del voltaje puede provocar que el electrodoméstico no se ponga en marcha o que se dañe el control de temperatura o el compresor, o que se oiga un ruido anormal durante el funcionamiento. En tal caso, se deberá instalar un regulador automático. Utilice una toma de corriente independiente puesta a tierra como fuente de alimentación, que sea de fácil acceso durante la limpieza. Este electrodoméstico debe conectarse a tierra. Solo para el Reino Unido: El cable de alimentación de este electrodoméstico está equipado con un enchufe de 3 cables (a tierra) que se ajusta a una toma de corriente estándar de 3 cables (a tierra).

• No corte ni desmonte nunca la tercera clavija (toma de tierra). Una vez instalado el aparato, el enchufe debe ser accesible.1 - Seguridad

No utilice adaptadores de múltiples contactos ni cables de extensión. Asegúrese de que el cable de alimentación no quede aprisionado por el congelador. No oprima el cable de alimentación. No dañe el circuito del refrigerante. ¡ADVERTENCIA! Uso diario Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando lo hagan bajo supervisión, hayan recibido las instrucciones necesarias para un uso seguro y comprendan los riesgos que esto implica. Mantenga alejados del electrodoméstico a los niños menores de 3 años a menos que estén constantemente supervisados. Los niños no deben jugar con este electrodoméstico. Si se filtra gas refrigerante u otro gas inflamable en las proximidades del electrodoméstico, apague la válvula del gas filtrado, abra las puertas y ventanas y no desconecte un enchufe en el cable de alimentación del congelador o cualquier otro electrodoméstico. Tenga en cuenta que el electrodoméstico está configurado para funcionar en un intervalo de temperatura ambiente específico de entre 10 y 43 °C. El electrodoméstico no puede funcionar correctamente si se deja durante mucho tiempo a una temperatura superior o inferior al intervalo indicado. No coloque artículos inestables (objetos pesados, recipientes llenos de agua) en la parte superior del congelador, a fin de evitar lesiones personales causadas por caídas o descargas eléctricas causadas por el contacto con el agua. Abra y cierre las puertas solamente usando las asas. El hueco entre las puertas y entre las puertas y el armario es muy estrecho. No ponga las manos en estas áreas para evitar pillarse los dedos. Abra o cierre las puertas del congelador solo cuando no haya niños dentro del área de movimiento de la puerta. No almacene ni utilice elementos inflamables, explosivos o corrosivos en el electrodoméstico ni cerca de él. No guarde medicamentos, bacterias ni agentes químicos en el electrodo- méstico. Este aparato es un electrodoméstico. No se recomienda almacenar materiales que requieran temperaturas extremas. En modo refrigeración sin compartimento de 4 estrellas: este aparato de refrigeración no es adecuado para congelar alimentos; en modo congelación con compartimento de 4 estrellas: este aparato de1 - Seguridad

congelación no es adecuado para refrigerar alimentos. Nunca almacene líquidos en botellas o latas (aparte de bebidas de alto grado alcohólico), especialmente las bebidas carbonatadas, en el congelador, ya que se romperían durante la congelación. Compruebe el estado de los alimentos si se ha producido un calentamiento en el congelador. No ajuste una temperatura demasiado baja sin necesidad en el compartimento congelador. Atención: las botellas pueden estallar. ¡ADVERTENCIA! Uso diario No toque los productos congelados con las manos mojadas (use guantes). Sobre todo, no coma hielo inmediatamente después de haberlo sacado del congelador. Existe el riesgo de congelación o de formación de ampollas. PRIMEROS AUXILIOS: poner inmediatamente bajo el grifo de agua fría. ¡No tirar! No toque la superficie interior del congelador cuando esté en funcionamiento, especialmente con las manos mojadas. Sus manos pueden congelarse en la superficie. Desenchufe el electrodoméstico en caso de interrupción del suministro eléctrico o antes de limpiarlo. Deje pasar al menos 5 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor. No deben utilizarse dispositivos eléctricos dentro de los compartimentos para alimentos del electrodoméstico, salvo que sean del tipo recomendado por el fabricante. Si las bombillas están dañadas, deben ser sustituidas por el fabricante o por la persona competente del servicio de mantenimiento especificado. Mantenimiento/limpieza Asegúrese de que los niños están bajo supervisión si realizan tareas de limpieza y mantenimiento. Desconecte el electrodoméstico de la red eléctrica antes de realizar cualquier mantenimiento rutinario. Deje pasar al menos 5 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor. Cuando desenchufe el electrodoméstico, hágalo por la clavija, no por el cable. No raspe la escarcha y el hielo con objetos afilados. No utilice aerosoles, calentadores eléctricos como secadores de pelo, limpiadores a vapor u1 - Seguridad

otras fuentes de calor para evitar dañar las piezas de plástico. No utilice dispositivos mecánicos ni otros equipos para acelerar el pro- ceso de descongelación, salvo aquellos recomendados por el fabricante. No rocíe ni pulverice el electrodoméstico durante la limpieza. No use agua pulverizada o vapor para limpiar el electrodoméstico. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos. No intente reparar, desmontar o modificar este electrodoméstico por su cuenta. En caso de reparación, póngase en contacto con nuestro servicio de atención al cliente. Información sobre el gas refrigerante ¡ADVERTENCIA! Este electrodoméstico contiene el refrigerante inflamable ISOBUTANO (R600a). Asegúrese de no dañar el circuito refrigerante durante el transporte o la instalación. La fuga de refrigerante puede causar lesiones oculares o incendios. Si se produce algún daño, manténgase alejado de llamas abiertas, ventile bien la habitación y no conecte o desconecte los cables de alimentación de este ni de cualquier otro electrodoméstico. Informe al servicio de atención al cliente. En caso de que los ojos entren en contacto con el refrigerante, enjuáguelos inmediatamente con agua corriente y llame inmediatamente a un oftalmólogo. ¡ADVERTENCIA! Cabe tener cuidado para evitar causar un incendio prendiendo material inflamable. ADVERTENCIA: Al posicionar el electrodoméstico, asegúrese de que el cable de alimentación no está atrapado o dañado. ADVERTENCIA: No coloque múltiples tomas de corriente portátiles ni fuentes de alimentación portátiles en la parte trasera del electrodoméstico. No conserve en este electrodoméstico sustancias explosivas, como aerosoles con propelentes inflamables. Debido a que en el congelador se utilizan refrigerantes inflamables, tenga cuidado al instalar, manipular, reparar y reciclar el aparato. Póngase en contacto con el servicio técnico para desechar el aparato, ya que se ha utilizado gas inflamable.2 - Uso previsto

Este aparato está diseñado para su uso doméstico y para aplicaciones similares, tales como: – Cocinas para personal de tiendas, oficinas y otros entornos de trabajo. – Granjas y uso por clientes de hoteles, moteles y otros entornos de tipo residencial. – Entornos tipo pensión. – Catering y aplicaciones similares no minoristas. Este electrodoméstico está diseñado para congelar alimentos. Ha sido diseñado exclusivamente para su uso en interiores de viviendas secos. No está destinado a un uso comercial o industrial. A petición, este electrodoméstico puede ser utilizado como compartimento de alimentos frescos. No se permite realizar cambios o modificaciones en el electrodoméstico. Un uso no previsto puede causar riesgos y la pérdida de los derechos de reclamación por garantía.

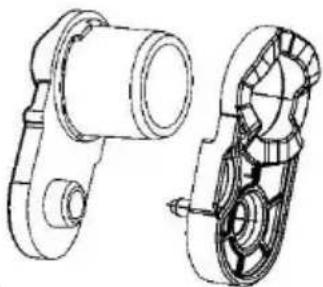

Verifique los accesorios y la documentación según la siguiente lista:

Etiqueta energética Tarjeta de garantía Guía rápida de conectividad Manual de usuario Cable de extensión de la puerta Bisagra superior iz- quierda para reversibili- dad de la puerta Tapa de la bisagra superior izquierda Tapas del eje3 - Descripción del producto

Aviso: Diferencias Debido a cambios técnicos y a las diferencias entre modelos, algunas de las ilustraciones de este manual pueden diferir de su modelo. Imagen del electrodoméstico (Fig. 3)

Estantes de puerta extraíbles

Montaje de la máquina de hielo

Manilla de la puerta:

Nota: Este producto contiene una fuente de luz de clase de eficiencia energética <G> Nota: Componentes 5/6/7 disponibles para H4F306/272/226*DH1. H4F272/226*EH1 tiene cuatro cajones, sin componentes 5/6/7. H4F226 sin componentes 104 - Panel de control

5.1 Antes del primer uso

Retire todo el material de embalaje, manténgalo fuera del alcance de los niños y deséchelo de forma respetuosa con el medio ambiente. Limpie el interior y el exterior del electrodoméstico con agua y un detergente suave antes de introducir cualquier alimento en él. Después de nivelar y limpiar el electrodoméstico, espere al menos 6 horas antes de conectarlo a la fuente de alimentación. Ver sección INSTALACIÓN. Enfríe previamente los compartimentos durante 2 horas a altas temperaturas antes de llenarlos de alimentos. Para ello, ajuste una temperatura inferior a -20 °C.

5.2 Encendido y apagado del aparato

El electrodoméstico se pondrá en marcha en cuanto se conecte a la fuente de alimentación. La temperatura del congelador se ajusta automáticamente a -18 °C. Este es el ajuste recomendado y la temperatura ideal para productos congelados. Si lo desea, puede cambiar estas temperaturas manualmente. Consulte la sección AJUSTE DE LA TEMPERATURA. Los indicadores (a-g) parpadearán una vez consecutivamente. Si se cierra la puerta, la pantalla se apaga después de 30 segundos. El bloqueo del panel podría estar activo. Aviso: Ajustes preestablecidos El electrodoméstico está preestablecido a la temperatura recomendada de -18 °C. En condiciones ambientales normales, no es necesario ajustar la temperatura. Cuando se enciende el electrodoméstico después de haberlo desconectado de la fuente de alimentación principal, alcanzar las temperaturas correctas puede tomar hasta 12 horas. Vacíe el electrodoméstico antes de apagarlo. Para apagar el electrodoméstico, retire el cable de alimentación de la toma de corriente.

5.3 Modo de espera de la pantalla

Cuando la puerta está cerrada, la pantalla se apaga automáticamente después de 30 segundos sin haber realizado ninguna operación. La pantalla se bloquea automáticamente. Se enciende automáticamente al tocar cualquier botón o abrir la puerta.

5.4 Bloqueo y desbloqueo de la pantalla

Bloqueo automático La pantalla se bloquea automáticamente después de unos 30 segundos sin haber realizado ninguna operación. Bloqueo manual Cuando la pantalla está desbloqueada, pulse "Bloqueo de 3 seg." (G) y manténgalo pulsado durante 3 segundos, después de oír un pitido, el indicador "Bloqueo de 3 seg." (g) se ilumina: la pantalla está bloqueada. Cuando la pantalla está bloqueada, pulse "Bloqueo de 3 seg." (G) y manténgalo pulsado durante 3 segundos, después de oír un pitido, el indicador "Bloqueo de 3 seg." (g) se apaga: la pantalla está desbloqueada. Aviso: Bloqueo de la pantalla Cuando la pantalla está bloqueada, se desactivan funciones como el ajuste de temperatura o Super Freeze. Cuando se intente la operación anterior, el indicador de bloqueo de 3 seg. parpadeará 3 veces para recordar que la pantalla está bloqueada.5 - Uso

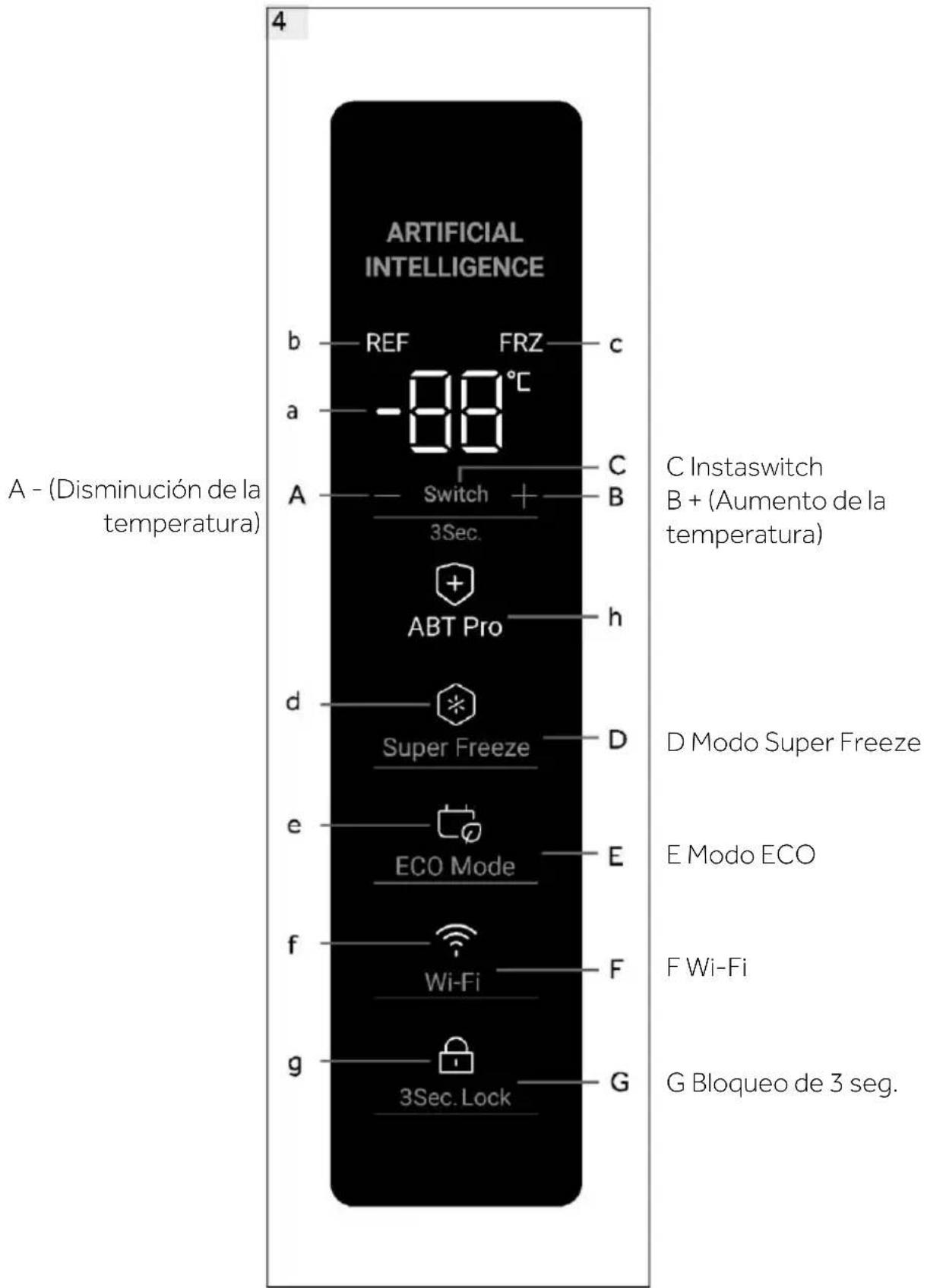

5.5 Conmutador de modo de congelación/refrigeración

para el almacenamiento de diferentes alimentos. Antes de realizar cualquier cambio de

ECO, tocando "-" (A) y "+"(B) se pueden ajustar diferentes temperaturas y ver un

segundos temperatura de antes del ajuste. La temperatura ajustada se muestra una vez conseguido el efecto de enfriamiento.

alimentos, ya que puede congelarlos en menos tiempo. Antes de meter mucha comida

"Modo Super Freeze" (D), el indicador "Super Freeze" (d) se ilumina y el congelador funciona en modo Super Freeze. Para desactivar manualmente, repita los pasos anteriores y el

es de introducir los

En el modo Super Freeze, no se puede ajustar la temperatura. Si lo hace, el indicador

Cuando la pantalla está desbloqueada, tocando "Modo ECO" (E), el indicador "Modo ECO" (e) se ilumina y el congelador funciona en modo ECO. Para desactivar manualmente el modo ECO, repita los pasos anteriores y el indicador "Modo ECO" (e) pasa a luz baja.

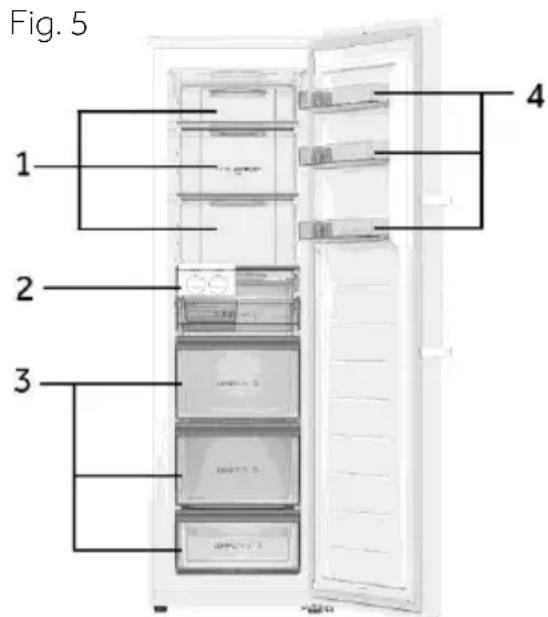

Los diferentes alimentos deben colocarse en diferentes áreas según sus propiedades (Fig. 5). 1 Encurtidos, conservas, fruta, verdura, ensalada, etc. 2 Componentes del fabricador de cubitos de hielo. 3 Productos cárnicos, snacks, etc. 4 Huevos, conservas, especias, bebidas y alimentos embotellados, etc. En modo refrigeración sin compartimento de 4 estrellas: este aparato de refrigeración no es adecuado para congelar alimentos; en modo congelación con compartimento de 4 estrellas: este aparato de congelación no es adecuado para refrigerar alimentos. Los alimentos pueden almacenarse en el congelador a una temperatura mínima de -18 °C de 2 a 12 meses, dependiendo de sus propiedades (p.ej. carne: 3-12 meses, verduras: 6-12 meses). Para evitar la expiración de los periodos de conservación, anote la fecha de congelación, el límite de tiempo y el nombre de los alimentos en el envase según los períodos de conservación de los diferentes alimentos.

5.9 ABT Pro (sólo para H4F306WDH1)

El congelador está equipado con un módulo antibacterias que funciona de forma autónoma tras el encendido, por lo que los usuarios no necesitan manipularlo. El indicador (h) se enciende para indicar que el módulo está en funcionamiento.

5.10 Memoria de apagado

Este congelador tiene ajustes de memoria de apagado antes de que se memorice el apagado. Cuando vuelva a encenderse, el congelador recuperará los ajustes anteriores al apagado y seguirá funcionando. El bloqueo de la pantalla no está memorizado, después de volver a encenderla, la pantalla se desbloquea.

5.11 Alarma de puerta abierta

Cuando el congelador se mantiene abierto durante más de 1 minuto, suena un tono de alarma. La alarma sonará cada 30 segundos si la puerta se mantiene abierta. La alarma se detendrá hasta que se cierre la puerta o pasados 7 minutos desde su apertura. El tono de alarma se detiene y la luz del congelador se apaga.

5.12 Alarma de alta temperatura

El congelador está equipado con una alarma de alta temperatura. En el modo de congelación, si "HH" parpadea en el indicador (a) con el tono de alarma sonando, toque cualquier botó; el tono de alarma se detiene, eso significa que la temperatura del congelador es demasiado alta. Compruebe si la puerta del congelador está bien cerrada o si se ha introducido una gran cantidad de alimentos calientes en el interior del congelador. Tras un rato, "HH" desaparecerá. Si no es así y el tono de alarma vuelve a sonar, póngase en contacto con el servicio posventa. Fig. 55 - Uso

5.13 Indicación de error

Este congelador está equipado con una función de indicación de error. Cuando se encuentra un error, la pantalla mostrará códigos intermitentes para los diferentes errores. En esta situación, el congelador podría seguir congelando, pero el usuario debería ponerse en contacto con el servicio posventa lo antes posible para un control óptimo del congelador.

Después de conectar el frigorífico a la red Wi-Fi, puede controlarse a distancia mediante una aplicación móvil. (Consulte la página de configuración para conocer los métodos de configuración específicos).

6 - Consejos de ahorro de energía

Consejos de ahorro de energía Asegúrese de que el electrodoméstico esté bien ventilado (vea INSTALACIÓN). No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p. ej.: fogones, estufas...). Evite una temperatura innecesariamente baja en el electrodoméstico. El consumo de energía aumenta la temperatura del electrodoméstico. Deje enfriar los alimentos calientes antes de introducirlos en el electrodoméstico. Abra la puerta del electrodoméstico lo menos y lo más brevemente posible. Asegúrese de que la puerta se cierre siempre correctamente y que la posición de los alimentos no lo impida. Mantenga las juntas de la puerta limpias. Descongele los alimentos congelados en el frigorífico. Limpie la parte trasera del electrodoméstico regularmente. El polvo aumenta el consumo de energía. La configuración que ahorra más energía requiere que el cajón, las fiambreras y los estantes se coloquen en el electrodoméstico según el estado de fábrica, y que los alimentos se coloquen de modo que no bloqueen la salida de aire del conducto.

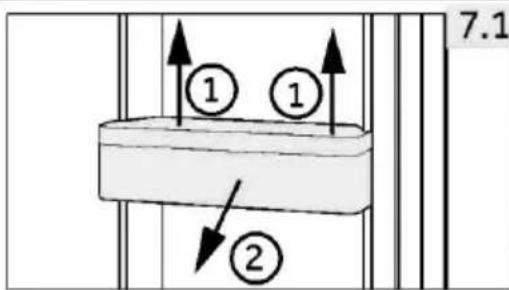

7.1 Estantes de puerta extraíbles

El estante de la puerta se puede desmontar para limpiarlo: Coloque las manos en cada lado del estante, levántelo hacia arriba (1) y extráigalo (2) (Fig. 7.1). Para insertar el estante de la puerta, realice los pasos anteriores en orden inverso.

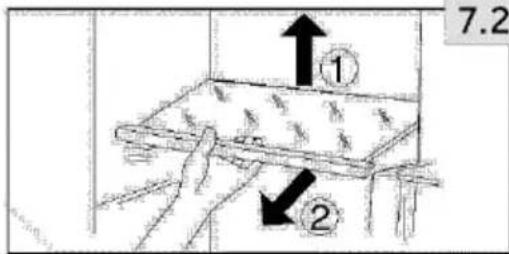

7.2 Estantes de cristal

1. Para extraer un estante, retírelo primero levantando

su borde posterior (1) y extráigalo (2) (Fig. 7.2).

2. Para volver a instalarlo, colóquelo en los rieles de

ambos lados y empuje hasta que la parte trasera del estante se fije dentro de las ranuras laterales.8 - Cuidado y limpieza

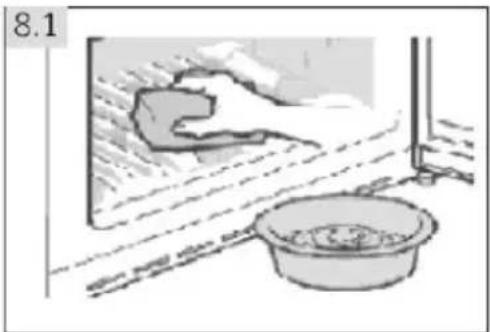

8 - Cuidado y limpi eza

¡ADVERTENCIA! Desconecte el electrodoméstico de la fuente de alimentación antes de limpiarlo.

Limpie el electrodoméstico solo cuando haya pocos o ningún alimento guardado. ¡ADVERTENCIA! No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie con un detergente especial para congeladores para evitar daños. No rocíe ni pulverice el electrodoméstico durante la limpieza. No raspe la escarcha y el hielo con objetos afilados. No utilice aerosoles, calentadores eléctricos como secadores de pelo, limpiadores a vapor u otras fuentes de calor para evitar dañar las piezas de plástico. No limpie los estantes de cristal fríos con agua caliente. Un cambio repentino de temperatura puede causar que el cristal se rompa. No toque la superficie interior del compartimento del electrodoméstico, especialmente con las manos mojadas, ya que las manos pueden congelarse en la superficie. En caso de calentamiento, compruebe el estado de los productos congelados. No intente reparar este electrodoméstico usted mismo. En caso de reparación, póngase en contacto con nuestro servicio de atención al cliente. Mantenga siempre limpia la junta de la puerta. Limpie el interior y el armazón del electrodoméstico con un paño suave o una esponja humedecida en agua tibia y detergente neutro (Fig. 8.1). Aclare y seque con un paño suave. No limpie ninguna de las piezas o partes de este electrodoméstico en un lavavajillas. Limpie los accesorios solo con agua tibia y detergente neutro suave.8 - Cuidado y limpieza

El manual del usuario incluye instrucciones para el uso y funcionamiento de varios modelos. Consulte las instrucciones de los modelos adquiridos. Pasos para la limpieza de los cajones

1. Retire la tapa frontal del cajón:

2. Limpieza del cuerpo del cajón:

3. Limpieza de la tapa del cajón:

4. Montaje después de la limpieza:

Limpieza del fabricador de cubitos de hielo

1. Retire el fabricador de cubitos de hielo y el estante de cristal.

2. Retire el fabricador de cubitos de hielo del estante en las direcciones izquierda y

derecha.8 - Cuidado y limpieza

3. Saque el depósito de hielo del marco:

4. Limpieza del depósito de hielo:

5. Montaje después de la limpieza:

Limpieza de la junta de la puerta

1. Desmontaje del burlete de la puerta

2. Limpieza de la junta de la puerta

3. Instalación después de la limpieza8 - Cuidado y limpieza

8.2 Si no se utiliza durante largos períodos de tiempo

Si el electrodoméstico no se utiliza durante un período prolongado de tiempo: Saque la comida. Desenchufe el cable de la toma de corriente. Limpie el electrodoméstico como se ha descrito anteriormente. Mantenga la puerta y los cajones del congelador abiertos para evitar que se generen malos olores en el interior. Retire la puerta del electrodoméstico (abra la puerta y manténgala sujeta antes de retirar los tornillos) para evitar que los niños entren en él y se queden encerrados. Aviso: Apagado Para garantizar la vida útil del aparato, apáguelo solo si es estrictamente necesario.

8.3 Desplazar el electrodoméstico

1. Retire toda la comida y desenchufe el electrodoméstico.

2. Fije los estantes y otras partes móviles en el congelador con cinta adhesiva.

3. Cierre la puerta y asegúrela con cinta adhesiva.

4. No incline el congelador más de 45° para evitar dañar el sistema de refrigeración.

5. Envuelva las patas del congelador para evitar rayar el suelo. Nunca mueva el

congelador de forma enérgica. ¡ADVERTENCIA! No levante el electrodoméstico por las asas. No coloque el electrodoméstico horizontalmente sobre el suelo.9 - Solución de problemas

Usted mismo puede resolver muchos de los problemas que puedan presentarse sin tener conocimientos específicos. En caso de que se produzca algún problema, compruebe todas las posibilidades ilustradas y siga las instrucciones pertinentes antes de ponerse en contacto con un servicio posventa. Vea ATENCIÓN AL CLIENTE. ADVERTENCIA: Antes de realizar tareas de mantenimiento, desactive el electrodoméstico y desconecte el enchufe de la toma de corriente. Los equipos eléctricos solo deben ser revisados y manejados por electricistas expertos cualificados, ya que las reparaciones incorrectas pueden causar daños considerables en consecuencia. Si el sistema de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos. La alarma acústica puede apagarse pulsando cualquier botón.

9.1 Solución de problemas

Problema Causa posible Solución posible El compresor no funciona.

• El enchufe no está conectado a la toma de corriente.

• Conecte el enchufe. El electrodoméstico funciona con fre- cuencia o durante un período de tiempo demasiado largo.

• La temperatura interior o exterior es demasiado alta.

• En este caso, es normal que el electrodoméstico funcione más tiempo.

• El electrodoméstico ha estado apagado durante cierto de tiempo.

• Normalmente, lleva de 8 a 12 horas que el electrodoméstico se enfríe completamente.

• La puerta del electrodoméstico no está bien cerrada.

• Cierre la puerta y asegúrese de que el electrodoméstico esté ubicado sobre una superficie plana y que no haya alimentos o recipientes que impidan que la puerta se cierre bien.

• La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo.

• No abra la puerta con demasiada frecuencia.

• La configuración de temperatura es demasiado baja.

• Ajuste una temperatura más alta hasta obtener una temperatura satisfactoria. Se necesitan 24 horas para que la temperatura se mantenga estable.

• La junta de la puerta está sucia, desgastada, agrietada o desparejada.

• Limpie la junta de la puerta o pídale al servicio de atención al cliente que la cambie.

• La circulación de aire requerida no está garantizada.

• Garantice una ventilación adecuada.

• El interior está cubierto de hielo.

• Descongele el aparato.9 - Solución de problemas

Problema Causa posible Solución posible El electrodoméstico hace sonidos anormales.

• El electrodoméstico no está ubicado sobre una superficie plana.

• Retire los objetos que haya alrededor del electrodoméstico.

• El aparato se ha colocado sobre un suelo de madera o cerca de paredes de madera.

• La madera amplifica el sonido. Coloque el aparato en otro lugar. El aparato emite un chasquido

• Esto es normal. La causa es la conexión o desconexión de la unidad de refrigeración.

Se oye un ligero sonido similar al del flujo de agua.

El aparato emite un sonido de motor

• La unidad de refrigeración acaba de encenderse. Es normal.

La temperatura del interior del electro- doméstico no es lo suficientemente fría.

• La temperatura establecida es demasiado alta.

• Restablezca la temperatura.

• Se han almacenado mercancías demasiado calientes.

• Enfríe siempre los alimentos antes de guardarlos.

• Se ha almacenado demasiada comida a la vez.

• Guarde siempre pequeñas cantidades de alimentos.

• Los alimentos están demasiado cerca entre sí.

• Deje un espacio entre varios alimentos para permitir que el aire fluya.

• La puerta no está bien cerrada.

• La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo.

• No abra la puerta con demasiada frecuencia. La temperatura del interior del electro- doméstico es de- masiado fría.

• La temperatura establecida es demasiado baja.

• Restablezca la temperatura.

• La función Fast-freezing está activada o ha estado funcionando durante demasiado tiempo.

• Desconecte la función Fast- freezing. Se acumula hume- dad en la superficie del aparato.

• El ambiente es demasiado cálido y demasiado húmedo.

• Esto es normal en un ambiente húmedo y cambiará cuando la humedad disminuya. Secar con un paño. Hay mucho hielo y escarcha en el compartimento congelador.

• Los alimentos no están correcta- mente embalados.

• Embale bien los alimentos.

• La puerta no está bien cerrada.

• La puerta se ha abierto con dema- siada frecuencia o durante mucho tiempo.

• No abra la puerta con dema- siada frecuencia.

• La junta de la puerta está sucia, desgastada, agrietada o desparejada.

• Limpie la junta de la puerta o pídale al servicio de atención al cliente que la cambie.

• Algo en el interior impide que la puerta se cierre correctamente.

• Vuelva a colocar los estantes, estantes de la puerta o contenedores internos para permitir que la puerta se cierre.9 - Solución de problemas

Problema Causa posible Solución posible El sistema de refrige- ración no funciona.

• El enchufe no está conectado a la toma de corriente.

• La fuente de alimentación presenta alguna alteración.

• Compruebe el suministro eléctrico a la habitación. Llame a la compañía eléctrica local. Los lados del frigorí- fico y la tira de la puerta se calientan.

Se oye una señal de alarma.

• La puerta está abierta

• La temperatura del interior del producto es demasiado alta

• Cierre la puerta o silencie la alarma manualmente. La puerta es difícil de abrir.

• Cuando el aparato funciona, genera un vacío interno.

• Abra suavemente la junta de la puerta para que entre aire en el aparato. La puerta no puede cerrarse correcta- mente. Siempre deja un hueco.

• Debido a la baja temperatura de los electrodomésticos, la junta de la puerta puede endurecerse y deformarse con facilidad.

• Utilice un secador de pelo o ponga una toalla caliente en el lugar donde se ha deformado la junta. Cuando la junta vuelva a estar blanda, cierre la puerta y comprímala con fuerza. La garantía mínima es de: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos, 6 meses para Argelia, Túnez sin garantía legal, al no requerirse. Los termostatos, los sensores de temperatura, las placas de circuito impresas y las fuentes de luz están disponibles durante un período mínimo de 7 años después de la comercialización de la última unidad del modelo. Las asas, bisagras, bandejas y cestas lo están durante un período mínimo de 7 años, y las juntas durante un período mínimo de 10 años después de la comercialización de la última unidad del modelo.

9.2 Interrupción del suministro

En caso de un corte de luz, los alimentos deberían permanecer frescos y a salvo durante 18 horas. Siga estos consejos durante una interrupción prolongada del suministro, especialmente en verano: Abra la puerta lo menos posible. No introduzca más alimentos en el congelador durante un corte de luz. Si se da el aviso previo de un corte de luz y la duración de la interrupción es superior a 15 horas, fabrique algo de hielo y póngalo en un recipiente en la parte superior del compartimento congelador. Como la temperatura del congelador subirá durante una interrupción del suministro eléctrico u otro fallo, el período de conservación y la calidad comestible de los alimentos se reducirán. Cualquier alimento que se descongele debe consumirse, o bien cocinarse y volver a congelarse (cuando proceda) rápidamente para evitar riesgos para la salud. Aviso: Función de memoria durante el corte de luz En cuanto vuelva la luz, el electrodoméstico restablecerá los ajustes establecidos antes del corte de luz.10 - Instalación

¡ADVERTENCIA! Este es un electrodoméstico pesado. Manipúlelo con la ayuda de otra persona. Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma respetuosa con el medio ambiente. Saque el electrodoméstico de su embalaje. Retire todos los materiales de embalaje.

10.2 Condiciones ambientales

La temperatura ambiente debería encontrarse siempre entre 18° C y 43° C, ya que puede influir en la temperatura del interior del aparato y en su consumo de energía. No instale el electrodoméstico cerca de otros electrodoméstico emisores de calor (hornos, neveras) sin aislamiento.

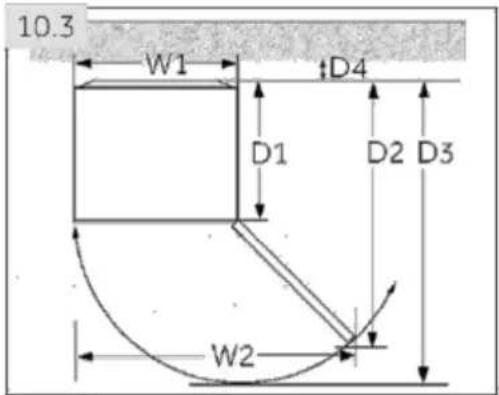

10.3 Requisitos de espacio

Espacio necesario para abrir la puerta (Fig. 10.3): Ancho en

Profundidad en mm Distancia a la pared en mm

Este aparato no está diseñado para ser utilizado como un electrodoméstico integrado.

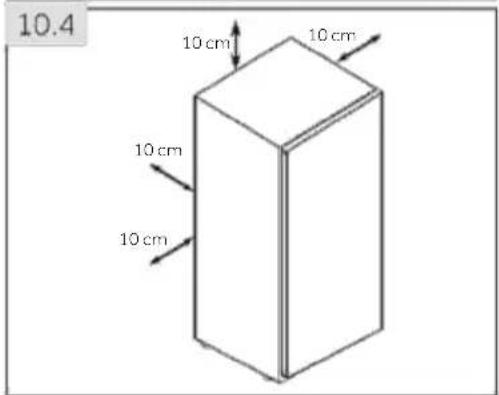

10.4 Sección cruzada de ventilación

Para lograr una ventilación suficiente del electrodoméstico por razones de seguridad, debe observarse la información de las secciones cruzadas de ventilación requeridas (Fig. 10.4).

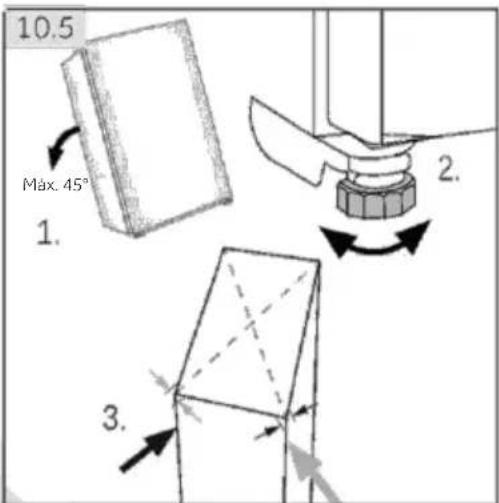

10.5 Nivelación del electrodoméstico

Este electrodoméstico debe colocarse sobre una superficie plana y sólida. Si el aparato se coloca sobre un pedestal, deben utilizarse materiales sólidos y resistentes al fuego. Nunca utilice la espuma del embalaje como pedestal.

1. Incline el electrodoméstico ligeramente hacia

2. Ajuste las patas al nivel deseado.

3. Puede comprobarse la estabilidad golpeando

alternativamente las diagonales. El ligero bamboleo debe ser el mismo en ambas direcciones. De lo contrario, el marco puede deformarse y resultar en fugas en las juntas de la puerta. Una ligerísima inclinación hacia atrás facilita el cierre de la puerta. Máx. 45° 10 cm 10 cm 10 cm 10 cm10 - Instalación

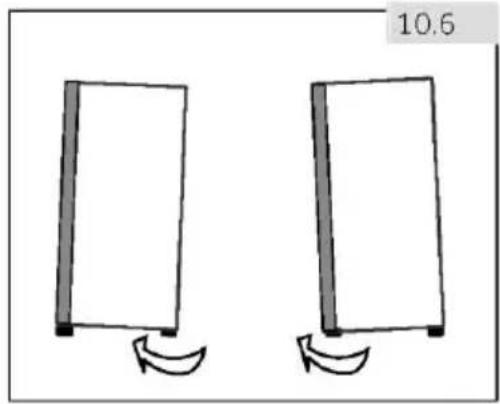

10.6 Uso de las patas ajustables

Si el congelador no se mantiene estable, puede ajustar las patas: Gire las patas ajustables según la dirección indicada por la flecha (Fig. 10.6) para elevarlas o bajarlas: Girar las patas en sentido horario eleva el electrodoméstico. Girar las patas en sentido antihorario lo baja.

10.7 Tiempo de espera

El aceite de lubricación sin mantenimiento se encuentra en la cápsula del compresor. Este aceite puede pasar por el sistema de tuberías cerradas durante el transporte si el electrodoméstico está inclinado. Antes de conectar el electrodoméstico a la fuente de alimentación, espere 6 horas (Fig. 10.7) para que el aceite vuelva a entrar en la cápsula.

Antes de cada conexión, compruebe si: La fuente de alimentación, la toma de corriente y el fusible son adecuados para la placa de clasificación. La toma de corriente tiene conexión a tierra y no tiene múltiples contactos ni extensiones. El enchufe y la toma de corriente encajan perfectamente. Conecte el enchufe a una toma de corriente doméstica correctamente instalada. ADVERTENCIA: Para evitar riesgos, solo el servicio de atención al cliente debe reemplazar un cable de alimentación dañado (ver tarjeta de garantía). 6 h10 - Instalación

10.9 Reversibilidad de la puerta

Antes de conectar el electrodoméstico a la fuente de alimentación, debe comprobar si la apertura de la puerta debe cambiar de derecha (por defecto) a izquierda por la ubicación de instalación y la facilidad de uso. ADVERTENCIA: Este es un electrodoméstico pesado. Se necesitan dos personas para cambiar la reversibilidad de la puerta. Antes de realizar cualquier operación, desenchufe el electrodoméstico de la red eléctrica. No incline el electrodoméstico más de 45° para evitar daños en el sistema de refrigeración.

Pasos para el montaje (Fig. 10.9):

1. Consiga las herramientas necesarias.

2. Desenchufe el electrodoméstico.

3. Retire la tapa del orificio del tornillo, los pernos y la

4. Desenchufe el cable de conexión.

5. Saque la cubierta de la bisagra superior izquierda y el

cable de extensión de la puerta de la bolsa incluida, como se muestra en la imagen, vuelva a colocar la cubierta de la bisagra e instale el cable de extensión en la ranura de cableado de la cubierta de la bisagra.

6. Retire tornillos y bisagra.

7. Retire la tapa de la puerta. Retire la tapa del eje en la

8. Abra y retire la puerta.

9. Ponga la puerta boca abajo y retire los 3 tornillos de

la parte inferior de la puerta. Retire los 3 tornillos, el tope de la puerta y el manguito del eje de elevación de la parte inferior de la puerta.

10. Saque la funda del eje elevador de la bolsa incluida.

Fije el tope de elevación, el tope de la puerta y los 3 tornillos en el lado izquierdo de la puerta.10 - Instalación

11. Incline ligeramente hacia atrás el armario, quite 3

tornillos y luego la bisagra inferior.

12. Saque la funda del eje elevador de la bolsa incluida.

Saque 2 pernos, el manguito del eje de elevación y el eje de elevación.

13. Instale el manguito del eje de elevación y el eje de

elevación en el orificio izquierdo y fije 2 pernos (añadiendo aceite lubricante al eje).

14. Fije la bisagra a la posición opuesta del armario con

15. En el lado opuesto de la puerta, tire del cable de

conexión lateral izquierdo y colóquelo a través de la tapa del eje del paso 5. Monte la tapa del eje. Monte la tapa del orificio en el lado derecho.

16. Monte la puerta.

17. Fije la bisagra superior derecha con 3 tornillos.

(Añada aceite lubricante a la bisagra superior antes de la instalación).

18. Conecte el mazo de cables como se muestra en la

19. Instale la cubierta de la bisagra montada en el paso

5, fije los tres tornillos y las tapas de los orificios roscados.

10.10 Mover el fabricador de cubitos de hielo

(El fabricador de cubitos de hielo puede cambiarse de posición según el uso del usuario).

Para proteger el fabricador de cubitos de hielo de daños durante el transporte, este se instala en el lado de las bisagras y los clientes pueden utilizarlo según sus propias necesidades. Posición del fabricador de cubitos de hielo móvil.(Fig. 10.9): Se recomienda colocar el fabricador de cubitos de hielo en ambos lados. Si se coloca en la posición central, puede reducir la eficacia de la fabricación de hielo.11 - Datos técnicos

11.1 Ficha del producto conforme al Reglamento UE n.º 2019/2016

Consumo anual de energía (kWh/año)

Volumen de refrigeración (L) No aplicable Volumen de congelación (L)****

Temperatura de otros compartimentos > 14 °C No aplicable Sistema no-frost

Autonomía ante cortes de corriente (h)

Capacidad de congelación (kg/24 h)

Clase climática Este electrodoméstico debe usarse a una temperatura ambiente de entre 10 °C y 43 °C. SN-T Emisiones acústicas transmitidas por aire (db(A)re 1pW)

Diseño Independiente

Basado en los resultados de la prueba estándar de 24 horas. El consumo de energía real dependerá de la ubicación y del modo de uso del electrodoméstico. Para conocer los detalles de las especificaciones técnicas, consulte la placa de características y la etiqueta energética del interior del producto. Este electrodoméstico está destinado a ser utilizado a una temperatura ambiental que se indica a continuación:

11.2 Datos técnicos adicionales

12 - Atención al cliente

11.3 Normas y directivas

Este producto cumple los requisitos de todas las directivas CE aplicables con las correspondientes normas acordadas, que establecen el marcado CE. Recomendamos nuestro Servicio de atención al cliente Haier y el uso de repuestos originales. Si tiene algún problema con su electrodoméstico, compruebe primero la sección SOLUCIÓN DE PROBLEMAS. Si no encuentra una solución allí, póngase en contacto con su distribuidor local o con el área de servicio y asistencia en www.haier.com, donde puede encontrar números de teléfono y preguntas frecuentes y activar la solicitud de servicio. Para ponerse en contacto con nuestro Servicio, asegúrese de tener los siguientes datos disponibles. Puede encontrar la información en la placa de datos. Modelo _____________________ N.º de serie ____________________ Compruebe también la tarjeta de garantía suministrada con el producto en caso de garantía. Para consultas comerciales generales, estas son nuestras direcciones en Europa: Direcciones de Haier en Europa País* Dirección postal País* Dirección postal Italia Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALY Francia Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE España Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN Bélgica-FR Bélgica-NL Países Bajos Luxemburgo Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM Alemania Austria Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY Polonia República Checa Hungría Grecia Rumanía Rusia Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLAND Reino Unido Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR

8 - Cuidados e li mpeza

Consumo anual de energia (kWh/ano)
