INSTRUKCJA OBSŁUGI PCKM 1222 W PROFICOOK

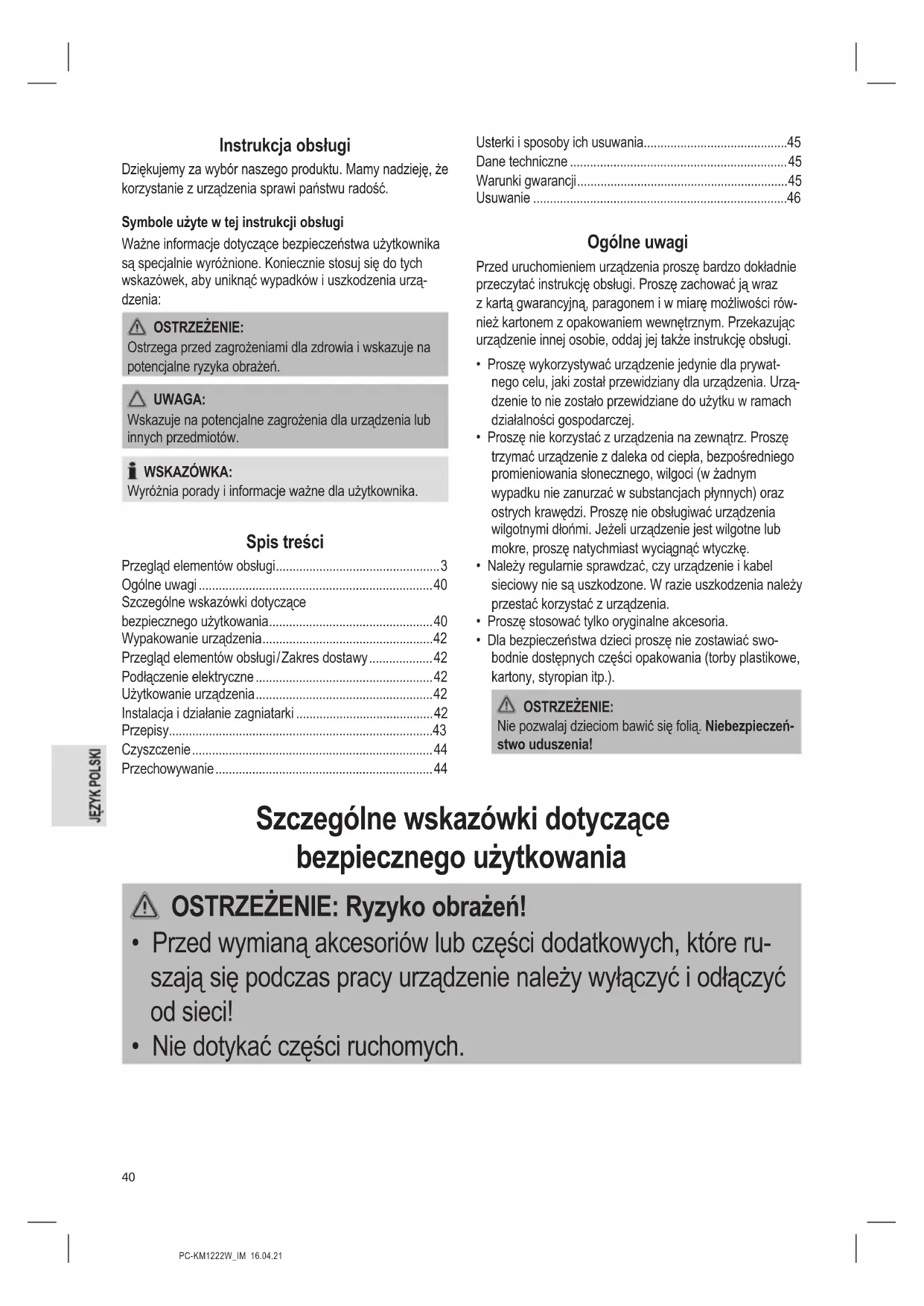

• Instrukcja obsługi Dziękujemy za wybór naszego produktu. Mamy nadzieję, że korzystanie z urządzenia sprawi państwu radość. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urzą- dzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika. Spis treści Przegląd elementów obsługi p. 3
• Ogólne uwagi p. 40
• Szczególne wskazówki dotyczące bezpiecznego użytkowania p. 40
• Wypakowanie urządzenia p. 42
• Przegląd elementów obsługi / Zakres dostawy p. 42
• Podłączenie elektryczne p. 42
• Użytkowanie urządzenia p. 42
• Instalacja i działanie zagniatarki p. 42
• Przepisy p. 43
• Czyszczenie p. 44
• Przechowywanie p. 44
• Usterki i sposoby ich usuwania p. 45
• Dane techniczne p. 45
• Warunki gwarancji p. 45
• Usuwanie Ogólne uwagi Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości rów- nież kartonem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi. p. 46

• Proszę wykorzystywać urządzenie jedynie dla prywat- nego celu, jaki został przewidziany dla urządzenia. Urzą- dzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej.

• Proszę nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę.

• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.

• Proszę stosować tylko oryginalne akcesoria.

• Dla bezpieczeństwa dzieci proszę nie zostawiać swo- bodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.). OSTRZEŻENIE: Nie pozwalaj dzieciom bawić się folią. Niebezpieczeń- stwo uduszenia! Szczególne wskazówki dotyczące bezpiecznego użytkowania OSTRZEŻENIE: Ryzyko obrażeń!

• Przed wymianą akcesoriów lub części dodatkowych, które ru- szają się podczas pracy urządzenie należy wyłączyć i odłączyć od sieci!

• Nie dotykać części ruchomych.PC-KM1222W_IM 16.04.21

OSTRZEŻENIE: Ryzyko obrażeń!

• Przed włączeniem należy sprawdzić, czy wszystkie końcówki akcesoriów zostały prawidłowo zainstalowane i bezpiecznie umieszczone.

• Zawsze odłączać urządzenie od zasilania, kiedy jest pozosta- wione bez nadzoru i przed montażem, demontażem lub czysz- czeniem.

• Dzieci nie mogą korzystać z urządzenia.

• Trzymać urządzenie i przewód poza zasięgiem dzieci.

• Dzieciom nie należy pozwalać grać tym urządzeniem.

• To urządzenie może być użytkowane przez osoby o ograni- czonej sprawności zycznej, czuciowej czy umysłowej lub nie mające doświadczenia ani wiedzy, lecz pod nadzorem lub gdy zostaną przeszkolone w zakresie bezpiecznego użytkowania i gdy rozumieją zagrożenia wynikające z użytkowania.

• Nie naprawiać urządzenia samodzielnie. Skontaktować się z pracownikiem autoryzowanego serwisu. Jeśli przewód zasila- nia jest uszkodzony, należy go wymienić u producenta, przed- stawiciela serwisu lub podobnie wykwalikowanej osoby, aby uniknąć zagrożenia. UWAGA: Tego urządzenia nie wolno zanurzać w wodzie podczas czysz- czenia. Prosimy sprawdzić instrukcje znajdujące się w rozdziale „Czyszczenie”.

• Prosimy nie manipulować przy wyłącznikach bezpieczeństwa!

• Urządzenie służy wyłącznie do obróbki produktów żywnościo- wych. Używanie urządzenia w innym celu może spowodować obrażenia.PC-KM1222W_IM 16.04.21

Wypakowanie urządzenia

1. Zdjąć opakowanie z urządzenia.

2. Usunąć cały materiał opakowaniowy, taki jak plastikowe

warstwy, wypełniacze, zaciski do kabli oraz opakowanie z pudła.

3. Sprawdzić, czy wszystkie części znajdują się pudełku.

4. Jeśli zawartość opakowania jest niepełna lub jest zauwa-

żalnie uszkodzona, nie wolno korzystać z urządzenia. Natychmiastowo należy zwrócić je do sprzedawcy. WSKAZÓWKA: Na urządzeniu wciąż znajduje się kurz oraz pozostałości po produkcji. Zalecamy czyszczenie urządzenia tak, jak opisano w rozdziale „Czyszczenie”. Przegląd elementów obsługi / Zakres dostawy 1 Obrotowe ramię 2 Obudowa silnika 3 Przycisk zwalniający obrotowe ramię 4 Pokrętło sterowania 5 Misa do mieszania 6 Osłona przeciwrozbryzgowa 7 Trzepaczka 8 Hak do mieszania 9 Mieszadło do ciasta Podłączenie elektryczne Sprawdzić, czy napięcie sieci zasilania zgadza się z na- pięciem roboczym urządzenia. Informacje na ten temat są podane na tabliczce znamionowej. Użytkowanie urządzenia Cechy ochronne

• Urządzenie posiada wyłącznik bezpieczeństwa. Urzą- dzenie może być użyte wyłącznie, gdy dostosujemy się do następujących punktów: - Ramię obrotowe jest zablokowane w najniższym położeniu.

• Elektroniczna regulacja prędkości automatycznie blokuje przeciążenie silnika. Obroty na minutę są automatycznie regulowane w przypadku przeciążenia. Włączanie urządzenia

• Kiedy urządzenie zostanie podłączone do źródła zasila- nia, a włącznik główny na ramieniu obrotowym zostanie zamknięty, urządzenie będzie gotowe do użycia.

• Przekręć pokrętło w prawo, aby wybrać żądaną prędkość. Urządzenie zacznie pracować. Kontrolka na pokrętle regulującym zaświeci się.

• Działanie impulsowe: Obróć pokrętło w lewo do pozycji P. Przytrzymaj pokrętło w tej pozycji tylko przez krótki czas. Kontrolka na pokrętle regulującym zaświeci się. Wyłączanie urządzenia

1. Ustaw pokrętło w pozycji 0 aby wyłączyć urządzenie.

2. Wyjąć wtyczkę z gniazda.

Instalacja i działanie zagniatarki WSKAZÓWKA: Włącz urządzenie tylko z miską do mieszania na miejscu!

1. Odchylanie ramienia obrotowego:

Nacisnąć i przytrzymać przycisk zwalniający. Należy unieść ramię manualnie i zwolnić przycisk zwalniający.

2. Jeśli potrzebujesz osłony przed chlapaniem, zamontuj

ją teraz od dołu do ramienia. Należy zwrócić uwagę na uchwyt znakujący, znajdujący się na ramieniu obrotowym i uchwyt zatrzaskujący na osłonie zapobiegającej zachlapaniom.

3. Użytkowanie akcesoriów:

W górnej części końcówki każdego z akcesoriów jet wgłębienie na wałek napędowy oraz zatrzask. Wcisnąć końcówkę w wałek napędowy. Wciśnij i jednocześnie przekręć nasadkę w lewo, aby szyny wałka napędowego ją zablokowały.

4. Miska do mieszania:

Miskę do mieszania umieścić w jej uchwycie. Obracać miską w kierunku jaj zatrzasku pokazanym na obudowie.

5. Włożyć składniki do miski do mieszania.

WSKAZÓWKA: W przypadku wyrabiania ciężkiego ciasta, nie wsypy- wać do miski wszystkich składników na raz. Zacząć proces zagniatania od dodania mąki, cukru i jaj. W trakcie zagniatania wolno dodawać płyny.

6. Sprawdzić, czy pokrętło sterowania jest w pozycji 0.

7. Nacisnąć i przytrzymać przycisk zwalniający. Jednocze-

śnie ręcznie opuścić ramię. Zwolnić przycisk zwalniający.

8. Wsunąć wtyczkę do gniazda sieciowego.

9. Wybrać prędkość, korzystając z poniższej tabeli.PC-KM1222W_IM 16.04.21

Tabela ciast i narzędzi Ciasta Nasadka (narzędzie) Poziomy Ilość Maks. czas pracy Ciężkie ciasto (np. chleb lub kruche ciasto) Hak do ciasta 1 – 2 maks. 1,5 kg 3 – 4 minuty Ciasta o średniej gęstości (np. ciasto omletowe) Mieszadło hakowe 2 – 4 min. 0,5 kg maks. 3,0 kg 2 – 4 minuty Ciasta lekkie (np. waowe, omletowe, budyniowe) Trzepaczka 4 – 5 min. 500 ml maks. 3 litr 2 – 4 minuty Śmietana Trzepaczka 6 min. 200 ml maks. 2 litr 3 – 5 minuty Jajeczna pianka białkowa Trzepaczka 6 2 -10 białek kurzych 3 – 5 minuty WSKAZÓWKA: Praca krótkookresowa: W przypadku ciężkiego ciasta użytkować urządzenia nie dłużej niż 5 minut, a następnie pozostawić na 10 minut, aby wystygło. Przerwanie pracy OSTRZEŻENIE: Ryzyko obrażeń!

• Zawsze, gdy chcesz przerwać wykonywaną czynność, ustaw przełącznik na 0.

• Wyciągnąć wtyczkę zasilania przed wymianą akce- soriów.

• Poczekać na całkowite zatrzymanie końcówki!

• Jeśli przycisk zwalniający zostanie w trakcie pracy urządzenia wciśnięty, by unieść ramię obrotowe, wyłącznik bezpieczeństwa zgasi silnik.

• Silnik zostanie ponownie włączony tylko wtedy, gdy ramię obrotowe jest ponownie opuszczone, a pokrętło regulacji jest ustawione na 0 przed powrotem do swojego pierwotnego położenia! Koniec pracy i wyjęcie misy

1. Na koniec pracy ustawić pokrętło sterujące w pozycji 0.

Wyciągnąć wtyczkę zasilania.

2. Nacisnąć i przytrzymać przycisk zwalniający. Należy

unieść ramię manualnie i zwolnić przycisk zwalniający.

3. Wyjąć końcówkę mieszadła.

4. Należy zdemontować osłonę przeciwbryzgową.

5. Przekręć miskę w lewo, aby ją zdjąć.

6. Posługując się skrobakiem lub łopatką odkleić wymie-

szane ciasto od ścianek misy, po czym je wyjąć.

7. Umyć wszystkie elementy zgodnie z zaleceniami zawar-

tymi w rozdziale „Czyszczenie”. Przepisy Ciasto biszkoptowe (przepis podstawowy) Prędkość 2 – 3 Składniki: 250 g masła lub margaryny, 250 g cukru, 1 opakowanie cu- kru wanilinowego lub 1 opakowanie mieszanki „Citro-Back”, szczypta soli, 4 jaja, 500 g mąki pszennej, 1 opakowanie proszku do pieczenia, ok. ⅛ litra mleka. Przygotowanie: Wsypać mąkę pszenną wraz z pozostałymi składnikami do misy do mieszania i zmieszać to hakiem przez pierwsze 30 sekund przy prędkości 2, a następnie przez ca. 3 minuty na prędkości 3. Przesmarować formę lub wyłożyć ją papierem do pieczenia, wlać do niej ciasto i upiec. Przed wyjęciem ciasta z piekarnika należy sprawdzić, czy jest upieczone: Nakłuć ciasto ostrym drewnianym patyczkiem na środku formy. Ciasto jest gotowe, jeśli nie przylega do wykałaczki. Upieczone ciasto wyjąć do schłodzenia. Piekarnik tradycyjny: Szczelina na blachę: 2 Nagrzewanie: Piekarnik elektryczny, ogrzewanie górne i dolne 175 – 200 °C, piekarnik gazowy: Prędkość 2 – 3 Czas pieczenia: 50 – 60 minut Przepis można zmieniać według własnych upodobań, np. dodać 100 g rodzynek, 100 g orzechów lub 100 g startej czekolady. Niech poniesie was wyobraźnia. Bułki z siemieniem lnianym Prędkość 1 – 2 Składniki: 500 – 550 g mąki pszennej, 50 g siemienia lnianego, ⅜ litra wody, 1 kostka drożdży (40 g), 100 g chudego odsączonego twarogu, 1 łyżeczka soli. Do szczotkowania: 2 łyżeczki wody. Przygotowanie: Namoczyć siemię lniane w ⅛ litra letniej wody. Pozostałą letnią wodę (¼ litra) wlać do misy do mieszania, wkruszyćPC-KM1222W_IM 16.04.21

do niej drożdże, dodać twaróg i dokładnie wymieszać koń- cówką do ugniatania z prędkością 2. Drożdże muszą całko- wicie się rozpuścić. Dodać mąkę, namoczone siemię lniane i sól. Ugniatać z prędkością 1, następnie zmienić prędkość na 2 i ugniatać jeszcze przez 3 – 5 minut. Przykryć ciasto i odstawić w ciepłe miejsce na 45 – 60 minut, aby urosło. Ponownie zagnieść, wyjąć z miski i uformować 16 bułeczek. Blachę do pieczenia wyłożyć zmoczonym papierem do pieczenia. Ułożyć bułeczki na blasze, odstawić na 15 minut, aby urosły, posmarować letnią wodą i piec. Piekarnik tradycyjny: Szczelina na blachę: 2 Nagrzewanie: Piekarnik elektryczny: Górne i dolne ogrzewanie 200 – 220 °C (wstępne nagrzewanie przez 5 minut), piekarnik gazowy: Prędkość 2 – 3 Czas pieczenia: 30 – 40 minut Krem czekoladowy Prędkość 4 – 5 Składniki: 200 ml słodkiej śmietany, 150 g ciemnej czekolady, 3 jajka, 50 – 60 g cukru, szczypta soli, 1 torebka cukru waniliowego, 1 łyżka stołowa koniaku lub rumu, wiórki czekoladowe. Przygotowanie: Ubić śmietanę na sztywno w misie do mieszania trze- paczką, wyjąć z misy i trzymać w chłodzie. Roztopić czeko- ladę zgodnie z instrukcją na opakowaniu lub podgrzewać przez 3 minut w mikrofalówce ustawionej na 600 W. W mię- dzyczasie ubić jajka, cukier, cukier waniliowy, koniak lub rum i sól w misie do mieszania trzepaczką na prędkości 4, do uzyskania pianki. Dodać roztopioną czekoladę i wymie- szać równomiernie z prędkością 4 – 5. Zachować nieco bitej śmietany do dekoracji. Dodać pozostałą cześć ubitej śmie- tany i wymieszać korzystając z funkcji pulsacyjnej (prędkość P). Przybrać krem czekoladowy. Podawać schłodzony. Czyszczenie OSTRZEŻENIE:

• Przed rozpoczęciem czyszczenia zawsze należy najpierw wyjąć wtyczkę z gniazdka.

• Nie należy nigdy zanurzać urządzenia w wodzie w celu jego umycia. Może to doprowadzić do porażenia elektrycznego lub pożaru. UWAGA:

• Do czyszczenia nie należy używać drucianej szczotki ani szorstkich materiałów.

• Nie stosować żrących ani ścierających środków czyszczących. Obudowa silnika Obudowę silnika czyścić wyłącznie wilgotną ściereczką z dodatkiem niewielkiej ilości środka do mycia naczyń. Misa do mieszania, osłona przeciwrozbryzgowa, końcówki mieszające oraz do wyrobu ciasta UWAGA: Mieszadła i trzepaczki nie nadają się do mycia w zmy- warce. Gorąco oraz żrące środki czyszczące mogą spowodować wykrzywienie lub odbarwienie końcówek.

• Części, które będą mieć styczność z jedzeniem, mogą być czyszczone gorącą, bieżącą wodą, z małą ilością środka myjącego.

• Przed ponownym zamontowaniem, wszystkie elementy należy dokładnie wysuszyć. Przechowywanie

• Oczyścić urządzenie zgodnie z opisem. Akcesoria należy pozostawić do całkowitego wyschnięcia.

• Jeśli urządzenie nie będzie używane przez dłuższy czas, zalecane jest jego przechowywanie w oryginalnym opakowaniu.

• Urządzenie zawsze przechowywać w miejscu niedostęp- nym dla dzieci, dobrze przewietrzanym i suchym.PC-KM1222W_IM 16.04.21

Usterki i sposoby ich usuwania Problem Możliwa przyczyna Rozwiązanie Urządzenia nie można włączyć lub przestaje działać. Urządzenie nie ma zasilania. Sprawdzić gniazdko za pomocą innego urządzenia. Ramię obrotowe nie jest zablokowane w swoim najniższym położeniu. Wyłącznik bezpieczeństwa uniemożliwia działanie. - Sprawdź prawidłowe położenie uchylnego ramienia. - Obróć pokrętło w lewo do pozycji 0. Następnie wybierz żądane ustawienie prędkości. Uruchomiona została ochrona przed przegrzaniem. Silnik jest zbyt gorący. Przed ponownym włączeniem odstaw urządzenie do ostygnięcia na co najmniej 15 minut. Urządzenie jest uszkodzone. Skontaktować się z centrum serwisowym lub wykwali- kowanych fachowcem specjalistą. Dane techniczne Model:............................................................ PC-KM 1222 W Napięcie zasilające: ...........................220 – 240 V~, 50 – 60 Hz Pobór mocy: ................................................................ 1200 W Stopień ochrony: .................................................................. Masa netto: ..............................................................ok. 4,5 kg Zastrzegamy sobie prawo wprowadzania zmian technicz- nych i projektowych w trakcie ciągłego rozwoju produktu. Urządzenie jest zgodne z aktualnymi dyrektywami CE, dotyczącymi zgodności elektromagnetycznej czy niskiego napięcia i produkowane jest zgodnie z najnowszymi przepi- sami bezpieczeństwa. Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opako- waniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fa- brycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzia- nych w instrukcji obsługi, do wykonania których zobowią- zany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił zewnętrz- nych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektrycz- nego, zasilanie z nieodpowiedniego gniazda zasilania,

• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przecho- wywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych doko- nanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Rosz- czenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o Ul. Brzeska 1 45-960 OpolePC-KM1222W_IM 16.04.21

Usuwanie Znaczenie symbolu „Pojemnik na śmieci” Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, prze- widzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.PC-KM1222W_IM 16.04.21
