Rodzaj produktu	Wodoszczelna obudowa do kamery
Maksymalna głębokość zanurzenia	40 metrów
Wymiary (dł. x szer. x wys.)	216 mm x 180 mm x 128 mm
Waga (bez uchwytu)	Około 890 g
Średnica kompatybilnego filtra	67 mm
Kompatybilne modele kamer	GZ-HM30, GZ-HM50, GZ-HM350, GZ-HM430, GZ-HM435, GZ-HM440, GZ-HM450, GZ-HM650, GZ-HM690
Dostępne funkcje	Włączanie/wyłączanie, nagrywanie wideo, robienie zdjęć, zoom (tele/ szeroki kąt)
Dołączone akcesoria	Zestaw przeciwmgielny, smar silikonowy (5 g), ściereczka silikonowa, środek osuszający (2g x5), pasek, 2 uszczelki, duży klucz imbusowy (do uchwytu), mały klucz imbusowy (do mocowań), mediator
Materiał obudowy	Twardy plastik z przednim okienkiem ze szkła
Konserwacja po użyciu	Mycie w słodkiej wodzie, smarowanie uszczelki, całkowite suszenie w cieniu
Wymiana uszczelki	Co roku lub w przypadku uszkodzenia
Test bezpieczeństwa przed nurkowaniem	Zanurzyć pustą obudowę na 5-6 minut i sprawdzić, czy nie ma wycieku
Częste przyczyny wycieków	Źle zamocowana, skręcona, uszkodzona uszczelka, obecność ciał obcych (piasek, włosy itp.)
Zalecana temperatura przechowywania	Z dala od bezpośredniego światła słonecznego, w suchym miejscu
Gwarancja	Firma JVC nie ponosi odpowiedzialności za wycieki spowodowane nieostrożnym użytkowaniem

Często zadawane pytania - WRMG300 JVC

Jaka jest maksymalna głębokość użytkowania obudowy WRMG300?

Wodoszczelna obudowa JVC WRMG300 umożliwia zanurzenie do 40 metrów głębokości.

Które modele kamer JVC są kompatybilne z tą obudową?

Kompatybilne modele to: GZ-HM30, GZ-HM50, GZ-HM350, GZ-HM430, GZ-HM435, GZ-HM440, GZ-HM450, GZ-HM650 i GZ-HM690.

Jak przeprowadzić test szczelności przed pierwszym użyciem?

Przed umieszczeniem kamery zanurz pustą obudowę w wodzie na 5-6 minut i sprawdź, czy nie pojawiają się bąbelki ani wycieki.

Co zrobić, jeśli wewnątrz obudowy pojawi się para?

Użyj dołączonego środka osuszającego, wkładając go z tyłu podstawy. Wyczyść również przednie okienko płynem przeciwmgielnym i niestrzępiącą się ściereczką.

Jak konserwować uszczelkę po każdym nurkowaniu?

Zdejmij uszczelkę, umyj ją w słodkiej wodzie, osusz, a następnie nałóż cienką warstwę smaru silikonowego przed ponownym założeniem.

Jakie akcesoria są dołączone do obudowy WRMG300?

Zestaw zawiera: zestaw przeciwmgielny, smar silikonowy (5 g), ściereczkę silikonową, 5 saszetek środka osuszającego (po 2 g), pasek, 2 uszczelki, dwa klucze imbusowe i mediator.

Czy można używać filtrów z tą obudową?

Tak, obudowa jest kompatybilna z filtrami o średnicy 67 mm dostępnymi w sprzedaży.

Jak uniknąć wycieków wody podczas użytkowania?

Upewnij się, że uszczelka jest prawidłowo umieszczona, nie skręcona i wolna od kurzu lub włosów. Zamknij wszystkie mocowania i sprawdź, czy nie utknęły żadne ciała obce.

Jaka jest waga obudowy bez uchwytu?

Obudowa waży około 890 gramów bez uchwytu.

Gdzie mogę kupić części zamienne, takie jak uszczelka?

Możesz zamówić zestaw konserwacyjny MG200_MTKIT (uszczelki, smar, środek osuszający, ściereczka) u najbliższego przedstawiciela JVC.

INSTRUKCJA OBSŁUGI WRMG300 JVC

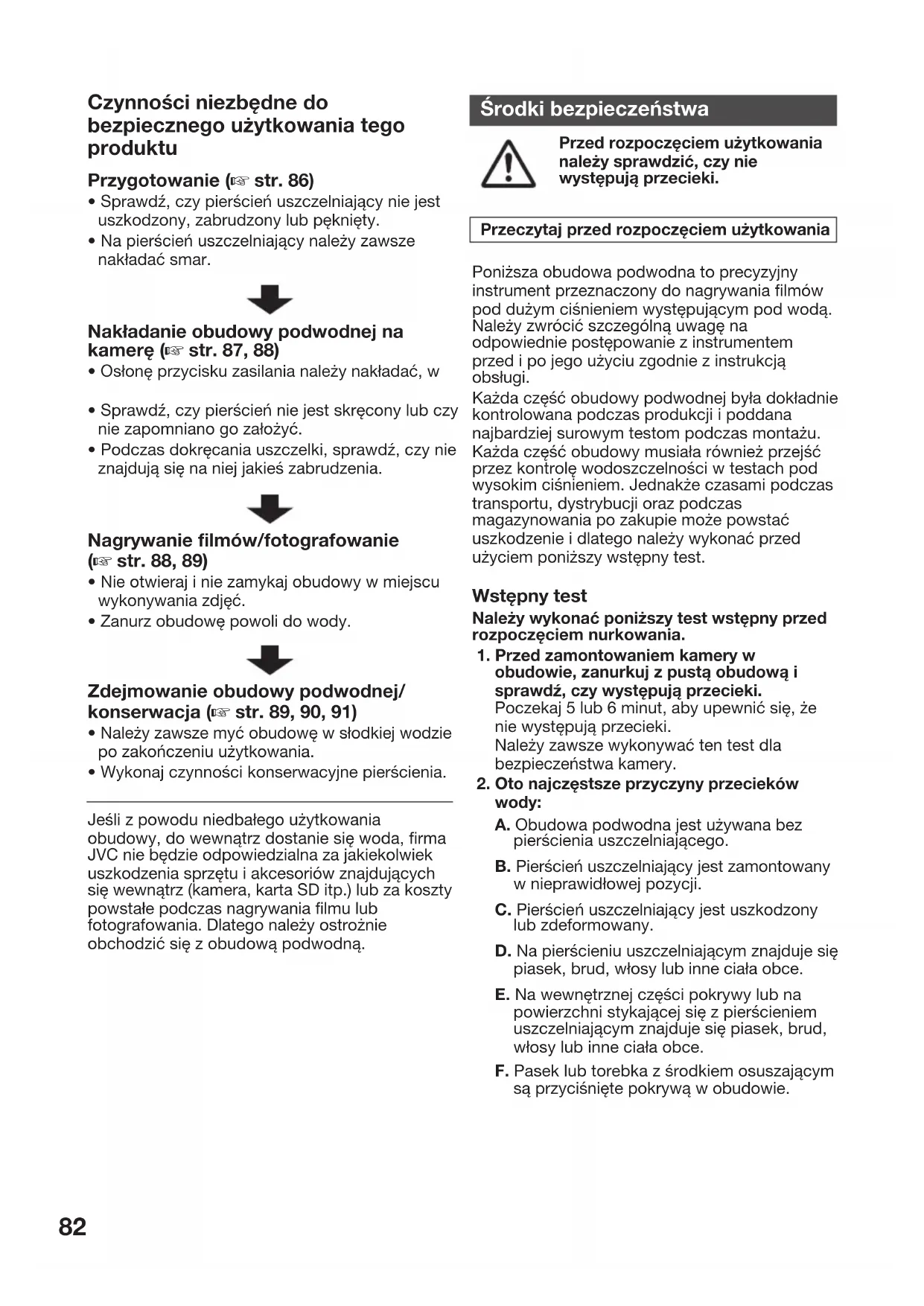

Czynności niezbędne do bezpiecznego użytkowania tego produktu

Przygotowanie (str. 86)

• Sprawdź, czy pierścień uszczelniający nie jest uszkodzony, zabrudzony lub pęknięty.
• Na pierścień uszczelniający należy zawsze nakładać smar.

Nakładanie obudowy podwodnej na kamerę (str. 87, 88)

• Osłonę przycisku zasilania należy nakładać w
• Sprawdź, czy pierścień nie jest skręcony lub czy nie zapomniano go założyć.
• Podczas dokręcania uszczelki, sprawdź, czy nie znajdują się na niej jakieś zabrudzenia.

Nagrywanie filmów/fotografowanie (str. 88, 89)

• Nie otwieraj i nie zamykaj obudowy w trakcie wykonywania zdjęć.
• Zanurz obudowę powoli do wody.

Zdejmowanie obudowy podwodnej/ konserwacja (str. 89, 90, 91)

• Należy zawsze myć obudowę w słodkiej wodzie po zakończeniu użytkowania. Wykonaj czynności konserwacyjne pierścienia.

Jeśli z powodu niedbałego użytkowania obudowy, do wewnątrz dostanie się woda, firma JVC nie będzie odpowiedzialna za jakiekolwiek uszkodzenia sprzętu i akcesoriów znajdujących się wewnątrz (kamera, karta SD itp.) lub za koszty powstałe podczas nagrywania filmu lub fotografowania. Dlatego należy ostrożnie obchodzić się z obudową podwodną.

Środki bezpieczeństwa

Przed rozpoczęciem użytkowania należy sprawdzić, czy nie występują przecieki.

Przeczytaj przed rozpoczęciem

Poniższa obudowa podwodna to precyzyjny instrument przeznaczony do nagrywania filmów pod dużym ciśnieniem występującym pod wodą. Należy zwrócić szczególną uwagę na odpowiednie postępowanie z instrumentem przed i po jego użyciu zgodnie z instrukcją obsługi.

Każda część obudowy podwodnej była dokładnie kontrolowana podczas produkcji i poddana najbardziej surowym testom podczas montażu. Każda część obudowy musiała pomyślnie przejść kontrolę wodoszczelności w testach pod wysokim ciśnieniem. Jednak czasami podczas transportu, dystrybucji oraz podczas magazynowania po zakupie mogą powstać uszkodzenia i dlatego należy wykonać przy użyciu poniższy wstępny test.

Wstępny test

Należy wykonać poniższy test wstępny przed rozpoczęciem nurkowania.

1. Przed zamontowaniem kamery w obudowie, zanurkuj z pustą obudową i sprawdź, czy występują przecieki.

Poczekaj 5 lub 6 minut, aby upewnić się, że nie występują przecieki. Należy zawsze wykonywać ten test dla bezpieczeństwa kamery.

2. Oto najczęstsze przyczyny przecieków wody:

A. Obudowa podwodna jest używana bez pierścienia uszczelniającego. B. Pierścień uszczelniający jest zamontowany w nieprawidłowej pozycji. C. Pierścień uszczelniający jest uszkodzony lub zdeformowany. D. Na pierścieniu uszczelniającym znajduje się piasek, brud, włosy lub inne ciała obce. E. Na wewnętrznej części pokrywy lub na powierzchni stykającej się z pierścieniem uszczelniającym znajduje się piasek, brud, włosy lub inne ciała obce. F. Pasek lub torebka ze środkiem osuszającym są przyciśnięte pokrywą w obudowie.

3. Sprawdź przed użyciem, czy na obudowie nie ma zarysowań lub pęknięć.

Obudowa podwodna musi osłaniać kamerę przed ciśnieniem wody. Wielokrotne poddawanie działaniu ciśnienia prowadzi do zmęczenia materiału, którego wynikiem może być uszkodzenie obudowy. Przed każdym użyciem kamery należy sprawdzić, czy nie ma na niej zadrapań ani pęknięć. W przypadku częstego używania obudowy należy przeprowadzić konserwację w autoryzowanym serwisie. (Konserwacja jest płatna.)

Należy pamiętać o powyższych przyczynach przecieków, aby chronić kamerę i zapewnić jej wydajną pracę.

Firma JVC nie będzie odpowiedzialna za przecieki lub uszkodzenie przedmiotów znajdujących się wewnątrz obudowy (kamera, karta SD itp.) z powodu niedbałego użytkowania tego produktu. Należy przestrzegać odpowiednich instrukcji podczas użytkowania obudowy podwodnej.

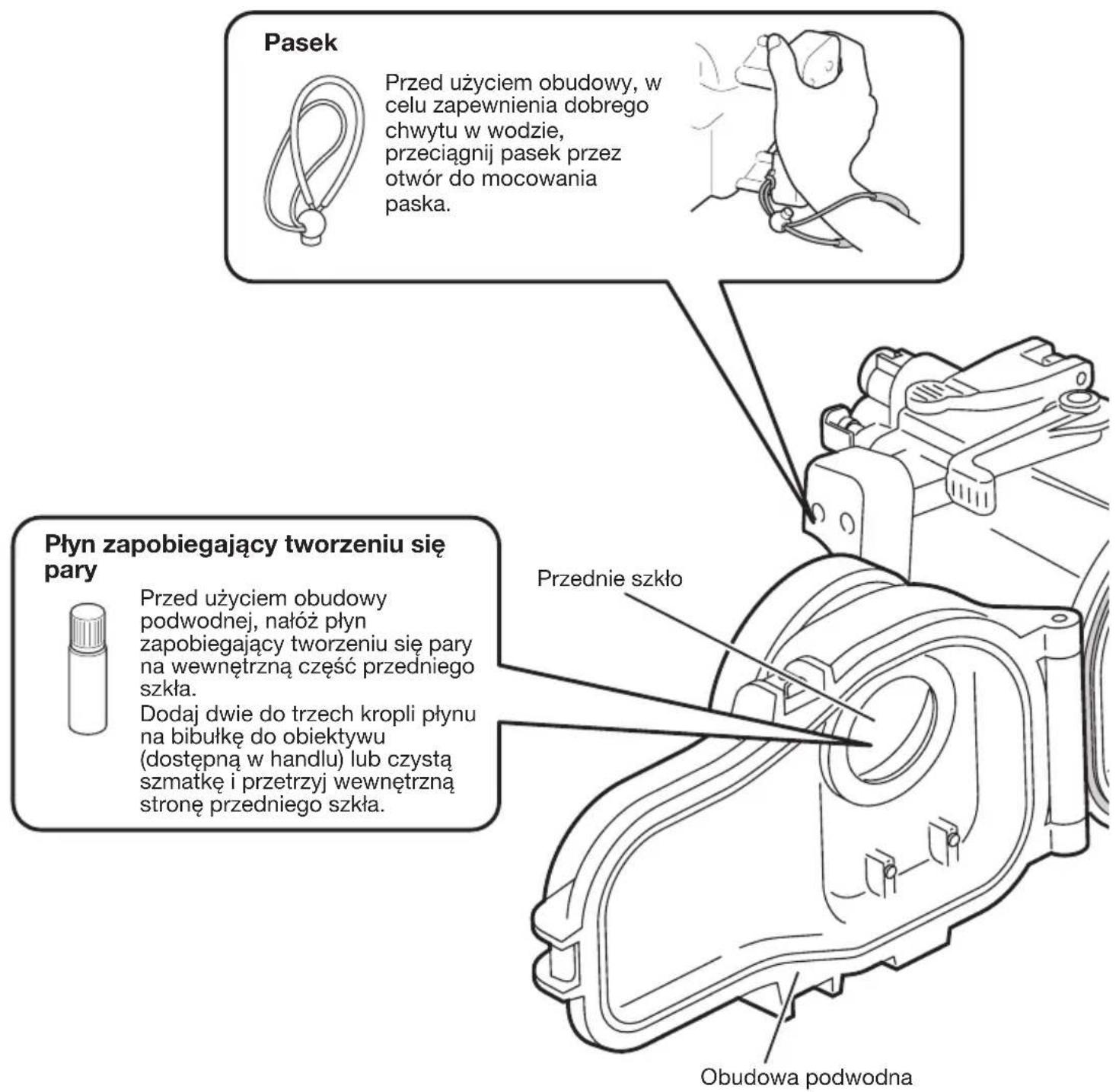

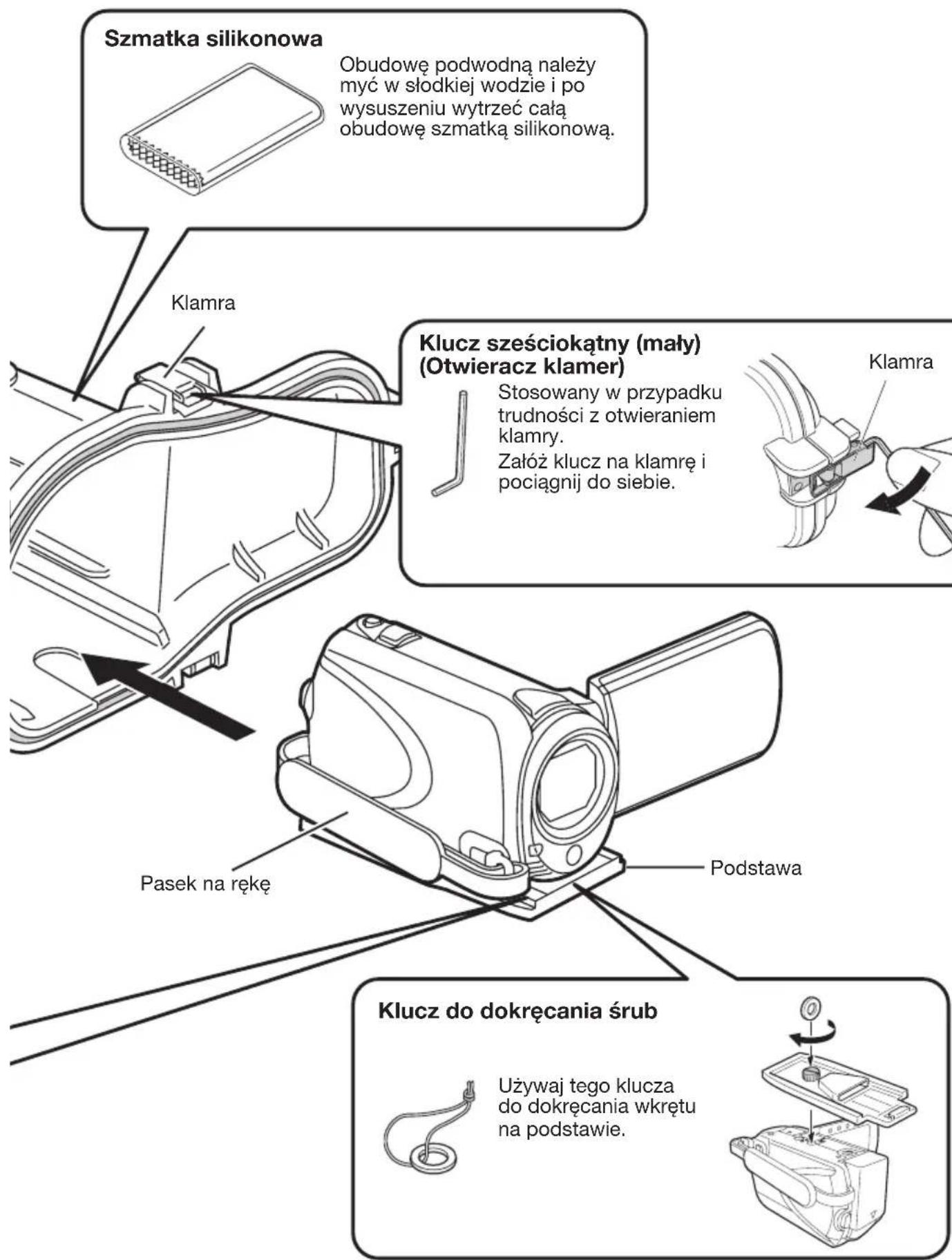

Akcesoria

• Płyn zapobiegający tworzeniu się pary
• Smar silikonowy (5 g) x 1
• Szmatka silikonowa, środek osuszający (2g) x 5
• Pasek, pierścień uszczelniający

• Podstawa. Mocowanie do kamery.

Uchwyt. Można również zamocować dostępne w sprzedaży lampy i obciążniki.

W przypadku konieczności wyregulowania zdolności utrzymywania się na wodzie, do uchwytu należy przymocować dostępne w sprzedaży obciążniki.

• Narzędzie do podważania

• Klucz do dokręcania śrub

• 2 sześciokątne klucze. Duży: do przykręcenia uchwytu

Mały: do otwierania klamer

Niedogodności związane z użytkowaniem z modelami GZ-HM30/50/430/435:

1) Modele te nie posiadają przycisków Power on/off oraz "Snapshot". 2) Zanim umieścisz kamerę w obudowie, wyłącz funkcję "Wyłączanie Auto." (zapobiegnie to automatycznemu wyłączaniu kamery pod wodą). 3) Gdy kamera jest w obudowie, zasilanie jest ciągle włączone.

Przygotuj wcześniej baterię o odpowiedniej pojemności

Zestaw do konserwacji - dostępny oddzielnie (Numer katalogowy: MG200_MTKIT)

W sprzedaży są dostępne następujące części zamienne.

Należy skontaktować się z najbliższym przedstawicielem handlowym firmy JVC.

• Pierścienie uszczelniające x 2
• Smar silikonowy (5 g) x 1
• Środek osuszający (2 g) x 5
• Bibułka do obiektywu (50 sztuk) x 1

Środek osuszający

Zapobiega tworzeniu się pary we wnętrzu obudowy podwodnej. Włóż go do dolnej części podstawy połączonej z kamerą.

Zdolność absorpcyjna czynnika osuszającego może z czasem osłabnąć, w zależności od warunków, w jakich obudowa podwodna jest używana. W związku z tym zalecamy okresową wymianę środka osuszającego.

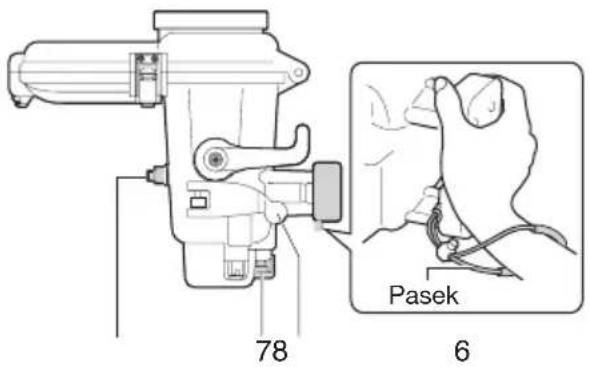

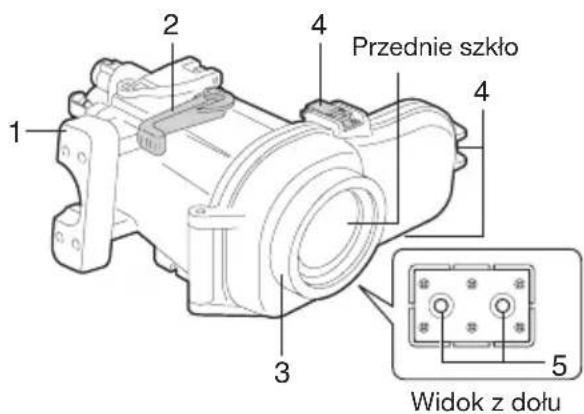

Części funkcji

1. Główny uchwyt obudowy

Przymocuj pasek będący częścią zestawu zgodnie z powyższym rysunkiem.

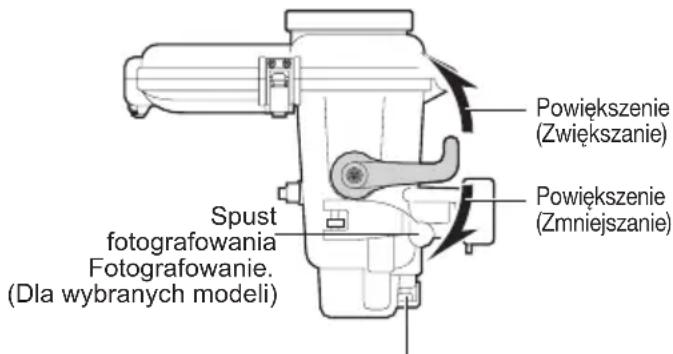

1. Dźwignia powiększenia

Powiększanie (zwiększanie/zmniejszanie) podczas robienia zdjęć.

1. Pierścień

Można założyć filtry dostępne na rynku (średnica 67 mm).

1. Klamra (w 3.)

Służą do zamknięcia obudowy.

1. Otwory do mocowania uchwytów

Można zamocować uchwyt będący częścią zestawu lub inne dostępne w sprzedaży obciążniki.

1. Spust fotografowania (*1)

Naciśnij, aby robić zdjęcia.

1. Przycisk rozpoczęcia/zatrzymania nagrywania filmu

Naciśnij raz, aby rozpocząć filmowanie. Naciśnij ponownie, aby przerwać.

1. Przycisk zasilania (*1)

Włącza i wyłącza zasilanie kamery.

(^*1) Dla wybranych modeli

Przygotowanie

1 Sprawdź, czy na obudowie nie ma zarysowań lub pęknięć.

Nanieś 2 lub 3 krople znajdującego się w zestawie płynu zapobiegającego tworzeniu się pary na bibułkę do czyszczenia obiektywu (dostępną w handlu) lub czystą szmatkę i wyczyść wewnętrzną stronę przedniego szkła obudowy.

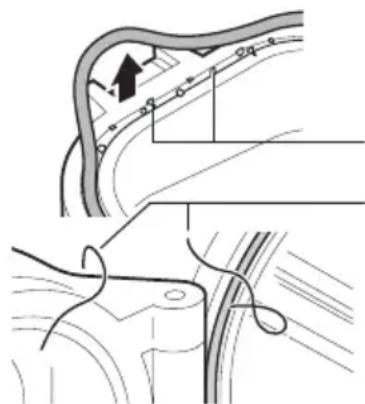

Sprawdź pierścień uszczelniający.

Używając przyrządu do podważania będącego częścią zestawu, zdejmij pierścień uszczelniający z obudowy.

Sprawdź, czy nie widać obcych ciał, zabrudzeń, wyszczerbień, pęknięć itp. na pierścieniu uszczelniającym, powierzchni pierścienia uszczelniającego i w rowku, w którym znajduje się pierścień.

Usuń koniecznie wszystkie ciała obce (zabrudzenia, piasek, kryształy soli, włosy, kłaczki, itd.).

Szczegółowe informacje znajdują się w "Instrukcji konserwacji pierścienia uszczelniającego".

Ostrożnie

Nigdy nie używaj wyszczerbionych ani popękanych pierścieni uszczelniających. - Nieprawidłowe postępowanie z pierścieniem może prowadzić do przyciekania wody. 3 Nałóż smar na pierścień uszczelniający i wciśnij go do rowka. Zamknij pustą obudowę podwodną (bez kamery).

5 Zanurz obudowę w wodzie i sprawdź, czy nie występują przycieki. (str. 88)

Nakładanie obudowy podwodnej na kamerę

Ustaw kamerę.

Wyłącz światło, jeśli jest to model wyposażony w oświetlenie. Zdejmij pokrywę obiektywu. Ustaw tryb fotografowania (film/zdjęcie). Jeśli nawet tryb fotografowania jest ustawiony na "film", można robić zdjęcia naciskając w czasie filmowania spust fotografowania.

(Dla wybranych modeli)

Zaleca się włączyć tryb automatycznego fotografowania. Wcześniej włóż baterie i w razie potrzeby również kartę microSD/microSDHC lub kartę SD/SDHC. - Wyłącz "Włączanie Auto." jeśli kamera nie posiada przycisku "Power" - Aby włączyć kamerę, naciśnij i przytrzymaj przycisk zasilania przez ponad dwie sekundy.

(Dla wybranych modeli)

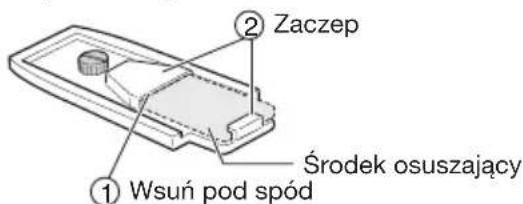

Włóż środek osuszający do dolnej części podstawy.

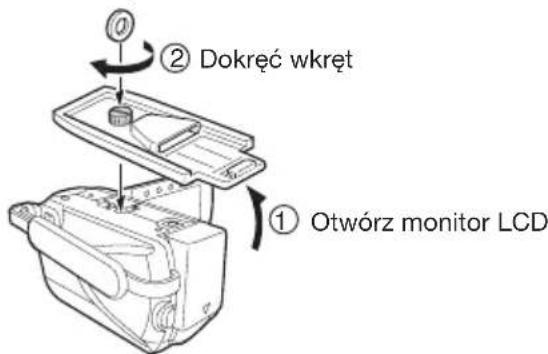

Zamocuj podstawę do dolnej części kamery.

Wyrównaj otwór na wkręt statywu u dołu kamery z wkrętem w podstawie, i dokręć wkręt.

Ostrożnie

• Po otwarciu monitora LCD kamera włączy się automatycznie. Aby wyłączyć kamerę, naciśnij i przytrzymaj przycisk zasilania przez ponad dwie sekundy.

4 Zwiń pasek na rękę.

Sprawdź, czy w czasie uszczelniania pasek nie uwiązł w obudowie.

5 Otwórz obudowę podwodną.

• Jeśli nie można otworzyć klamer, użyj małego klucza sześciokątnego (otwieracza klamer).

Mały klucz sześciokątny (Otwieracz klamer)

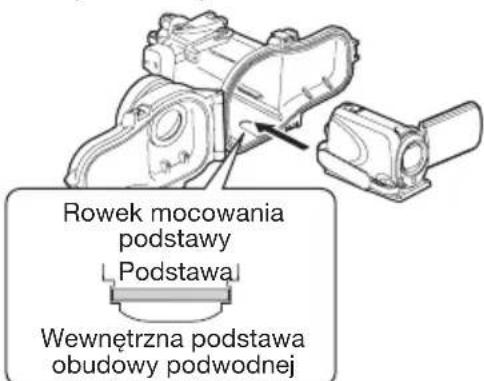

Włóż kamerę do obudowy.

Zrównoważ rowek montażu podstawy z podstawą.

Wyreguluj kąt ustawienia monitora LCD.

Monitor LCD można odchylać w górę pod maksymalnym kątem 30 stopni.

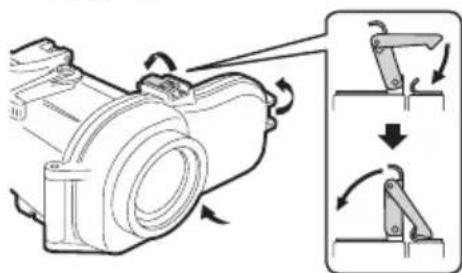

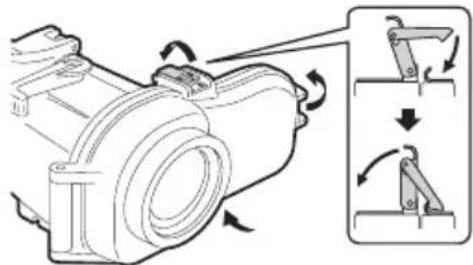

Służy do zamknięcia obudowy.

• Sprawdź, czy pierścień nie jest skręcony lub czy nie zapomniano go założyć.
• Sprawdź, czy nie ma obcych ciał (pasek, pasek, zabrudzenia itd.).

Ostrożnie

Ryzyko przecieku wody jest bardzo wysokie, gdy pierścień uszczelniający jest skręcony, nie został zamontowany lub na uszczelce znajdują się jakieś zabrudzenia.

Sprawdź, czy wszystkie przyciski obsługi kamery prawidłowo działają.

• Jeśli nie, wyjmij kamerę i włóż ponownie.

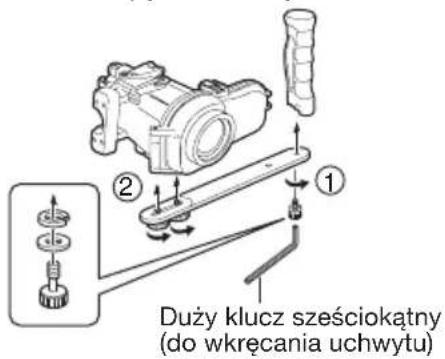

Zamocuj uchwyty.

U dołu obudowy kamery zamocuj uchwyty, lampy lub obciążniki.

Nagrywanie filmów/fotografowanie

Przed rozpoczęciem nagrywania

Zanurz obudowę z kamerą w środku w wannie lub zbiorniku ze słodką wodą. Stopniowo wydłużaj czas zanurzenia kamery w następujący sposób.

• Pierwszy raz: 5 ~ 10 sekund
• Drugi raz: 30 sekund ~ 1 minuta. Trzeci raz: 3 minuty ~ 5 minut (korzystaj z dźwigni i przycisków, gdy obudowa jest zanurzona).

Ostrożnie

• Osoba wychodząca z wody lub wchodząca do wody powinna podać innej osobie obudowę podwodną do potrzymania w celu uniknięcia utraty lub uszkodzenia. Gdy zauważysz przeciek wody, wyjmij baterię z kamery. W przeciwnym wypadku bateria może wybuchnąć.

1 Włącz zasilanie kamery.

Naciśnij i przytrzymaj przycisk zasilania przez ponad dwie sekundy i włącz zasilanie. (Włączy się lampka wskaźnika zasilania oraz monitor.) (Dla wybranych modeli) ON/OFF

Uwaga

Czasami z powodu nagłego wstrząsu lub uderzenia w obudowę podwodną, może zostać aktywowana funkcja wykrycia upadku, która powoduje wyłączenie zasilania kamery. Gdy zasilanie kamery wyłączy się, włącz je ponownie.

Naciśnij przycisk Rozpoczęcia/zatrzymania nagrywania filmu lub spust fotografowania, aby rozpocząć nagrywanie.

Przycisk Rozpoczęcia/zatrzymania nagrywania filmu: rozpoczęcie/zatrzymanie nagrywania filmu.

3 Po zakończeniu nagrywania, naciśnij i przytrzymaj przycisk zasilania przez ponad dwie sekundy, aby wyłączyć kamerę.

• Wyłączą się lampka wskaźnika zasilania oraz monitor.

(Dla wybranych modeli)

Zdejmowanie kamery

W wypadku konieczności szybkiego zdjęcia kamery:

1 Zanurz kamerę w słodkiej wodzie i potrząśnij nią w górę i dół, w lewo i w prawo co najmniej 10 razy, a następnie wypłucz ją. Wyjmij obudowę podwodną i suchym ręcznikiem wytrzyj krople wody z powierzchni zewnętrznej. Skieruj przednie szkło w górę i otwórz klamry, aby wyjąć kamerę, uważając, żeby krople wody nie przedostały się do obudowy z pierścienia uszczelniającego lub z klamry. Po wyjęciu kamery, ponownie zamknij obudowę podwodną, uważając aby krople wody nie przedostały się do obudowy, a następnie dociśnij wszystkie klamry.

* Należy zawsze wykonywać konserwację obudowy podwodnej po jej użyciu. (str. 90)

Gdy nie ma konieczności szybkiego zdjęcia kamery:

Wykonaj czynności konserwacyjne obudowy podwodnej. (str. 90)

Konserwacja obudowy podwodnej

Należy zawsze wykonywać konserwację obudowy podwodnej po zakończeniu nurkowania.

Jeśli nie wykonasz konserwacji, w obudowie zbiorą się kryształki soli lub brud, co może powodować przeciekanie wody.

Umyj obudowę w wodzie, gdy jest jeszcze zamknięta.

Należy wykonać to w ciągu 30 minut po nurkowaniu. - Nalej słodkiej wody, aż będzie można całkowicie zanurzyć kamerę w zbiorniku i potrzaskaj nią w górę i dół, w lewo i prawo. - Poruszaj przyciskami i dźwigniami, gdy obudowa jest zanurzona, i wypłucz zanieczyszczenia ze szpar lub rowków. Przejdź do punktu 3. - Jeśli kamera była używana w wodzie morskiej -> Przejdź do Usuwania soli.

Usuwanie soli

Jeśli obudowa podwodna była używana w wodzie morskiej, zanurz ją w słodkiej wodzie na co najmniej jedną godzinę, aby usunąć sól.

1. Przygotuj zbiornik ze słodką wodą w ilości pięciokrotnie większej niż objętość obudowy podwodnej.

• Pojemnik musi być na tyle duży, aby całkowicie zanurzyć w nim obudowę podwodną.
• Jeśli dysponujesz tylko małymi pojemnikami, kilkakrotnie nalewaj słodkiej wody w ilości równej co najmniej pięciokrotnej objętości obudowy podwodnej.
• Skuteczniejsze będzie potrzaskanie obudową w górę i dół, w lewo i prawo.
• Poruszaj przyciskami i dźwigniami, gdy obudowa jest zanurzona, i wypłucz sól ze szpar lub rowków itp.
• Sprawdź, czy sól nie pozostała na uchwytach.

Włóż do słodkiej wody na co najmniej jedną godzinę. 3. Wyjmij obudowę podwodną i suchym ręcznikiem wytrzyj krople wody z powierzchni zewnętrznej.

4. Wyjmij kamerę.

• Skieruj przednie szkło w górę i otwórz klamry, aby wyjąć kamerę, uważając, żeby krople wody nie dostały się do obudowy z pierścienia uszczelniającego lub z klamry.

Ostrożnie

Kamera może wypaść, jeśli klamry nie są zamknięte, gdy przednie szkło jest skierowane w dół. - Jeśli nie można uniknąć otwierania obudowy podwodnej w miejscu nurkowania, zwróć uwagę, aby krople wody z włosów oraz ciała nie wpadły do środka obudowy.

Zdejmij pierścień uszczelniający i wytrzyj pozostałą sól, piasek i inne ciała obce.

Wytrzyj również rowek, w którym znajdował się pierścień uszczelniający oraz część obudowy podwodnej, która miała kontakt z pierścieniem uszczelniającym i poczekaj, aż wyschną. * Szczegółowe informacje o postępowaniu z pierścieniem uszczelniającym i jego przechowywaniu znajdują się w "Instrukcji konserwacji pierścienia uszczelniającego".

Brud, piasek, kryształki soli itd. Włosy, kłaczki itd.

6 Wytrzyj część wewnętrzną i zewnętrzną obudowy podwodnej suchą szmatką.

* Do tego celu używaj szmatki bezklaczkowej.

Wytrzyj wewnętrzną stronę przedniego szkła.

• Nałóż kilka kropli płynu czyszczącego (dostępnego w handlu) na wewnętrzną część przedniego szkła i wyczyść je, używając bibułki do obiektywów, czystej szmatki itp.

Ostrożnie

• Przednie szkło może zachodzić parą, zwłaszcza będzie brudne.

8 Pozostaw w cieniu do wyschnięcia.

Ostrożnie

• Nie należy pozostawiać obudowy podwodnej na słońcu. W przeciwnym wypadku obudowa zostanie odbarwiona i skróci się żywotność pierścienia uszczelniającego.

Uwaga

• Taki stan może być zmienny, zależnie od warunków środowiskowych - od temperatury, wilgotności, temperatury wody, zasolenia i innych.

Przechowywanie pierścieni uszczelniających

Jeśli kamera ma być nieużywana przez ponad miesiąc, wyjmij i zachowaj pierścień uszczelniający. Szczegółowe informacje znajdują się w "Instrukcji konserwacji pierścienia uszczelniającego".

Pierścień uszczelniający jest materiałem eksploatacyjnym. Co roku należy wymieniać pierścień na nowy.

Ostrożnie

W przypadku korzystania z pierścienia uszczelniającego, który był długo przechowywany, należy zawsze najpierw sprawdzić jego stan. Nigdy nie należy używać pierścienia uszczelniającego, który jest zdeformowany (zgnieciony, zniekształcony), pęknięty lub w jakikolwiek sposób uszkodzony.

Dane techniczne

Maksymalne cieznienie	Głowobokość wody do 40 metrów
Funkcje Włączanie	i wymiarcze zasilania (*1) Rozpoczynanie/ zatrzymywanie filmowania Fotografia wanie (*1) Powiékszenie (Zwiększanie/ Zmiejejszanie)
Średnica filtra 67 mm
Rozmiary glówno urzadzenia (szer. x grub. x wys.)	216 mm x 189 mm x 128 mm
Waga glówno urzadzenia	Ok. 990 g (z uchwytem)

Dotyczy modeli kamery

GZ-HM30/GZ-HM50/

GZ-HM430/GZ-HM435

GZ-HM440-GZ-HM450

GZ-HM650-GZ-HM690

(*1): Dla wybranych modeli
