AD 7303 - Wentylator ADLER - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator stojący
Marka	Adler
Model	AD 7303
Średnica łopatek	30 cm
Moc nominalna	35 W
Moc maksymalna	70 W
Zasilanie	220-240 V ~ 50/60 Hz
Liczba prędkości	3
Funkcja oscylacji	Tak, pozioma
Regulacja nachylenia	Tak, ręczna
Regulacja wysokości	Tak, teleskopowa
Podstawa	Okrągła z zabezpieczeniem
Materiał łopatek	Plastik
Przednia osłona	Tak, zdejmowana do czyszczenia
Tylna osłona	Tak
Długość przewodu zasilającego	Około 150 cm
Waga netto	Około 3,5 kg
Poziom hałasu	Około 55 dB(A)
Przeznaczenie	Domowe, wewnątrz
Konserwacja	Odłączyć przed czyszczeniem; przetrzeć wilgotną szmatką
Bezpieczeństwo	Osłony ochronne, automatyczne wyłączanie nieokreślone
Części zamienne i naprawialność	Łopatki i osłony dostępne; naprawa przez autoryzowanego specjalistę

Często zadawane pytania - AD 7303 ADLER

Jak złożyć wentylator AD 7303 ?

Upewnij się, że urządzenie jest odłączone. Przymocuj podstawę (16) i zewnętrzny korpus (14) za pomocą śruby (11). Zamontuj tylną osłonę (5) na bloku silnika za pomocą nakrętki (4). Umieść łopatkę (3) na osi i przymocuj nakrętką łopatki (2). Na koniec zablokuj przednią osłonę (1) na tylnej osłonie.

Jak włączyć wentylator ?

Podłącz urządzenie do gniazdka 220-240 V. Naciśnij przycisk '1', '2' lub '3', aby wybrać prędkość (dostępne 3 prędkości). Łopatki zaczynają się obracać po kilku sekundach.

Jak włączyć oscylację ?

Aby włączyć poziomy ruch oscylacyjny, naciśnij przycisk blokady głowicy silnika (7). Pociągnij przycisk do góry, aby wyłączyć oscylację.

Jak wyregulować kąt pionowy ?

Ręcznie przechyl głowicę wentylatora w górę lub w dół, aby dostosować kąt pionowy.

Jak czyścić wentylator ?

Odłącz urządzenie. Zdejmij przednią osłonę i łopatkę. Wyczyść łopatki wilgotną szmatką i wysusz. Przetrzyj blok silnika wilgotną szmatką bez detergentu. Nie dopuść do zamoczenia silnika.

Jakie środki ostrożności należy zachować ?

Nigdy nie zanurzaj urządzenia w wodzie. Używaj tylko na stabilnej powierzchni, z dala od źródeł ciepła. Nie pozwalaj dzieciom bawić się wentylatorem. Zawsze odłączaj przed czyszczeniem.

Co zrobić, jeśli wentylator nie działa ?

Sprawdź, czy wtyczka jest prawidłowo podłączona i czy gniazdko jest zasilane. Upewnij się, że nacisnąłeś przycisk prędkości. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem naprawczym.

Czy można używać wentylatora w łazience ?

Nie, urządzenie nie jest przeznaczone do użytku w wilgotnym środowisku. Nie używaj go w łazience ani w wilgotnym przyczepie kempingowej.

Jak przechowywać wentylator ?

Odłącz go, wyczyść, a następnie przechowuj w suchym miejscu. Można go częściowo zdemontować, aby zaoszczędzić miejsce.

Gdzie znaleźć części zamienne ?

Łopatki, osłony i inne części zamienne są dostępne w serwisie posprzedażowym Adler. Skontaktuj się z autoryzowanym sprzedawcą, aby zamówić.

INSTRUKCJA OBSŁUGI AD 7303 ADLER

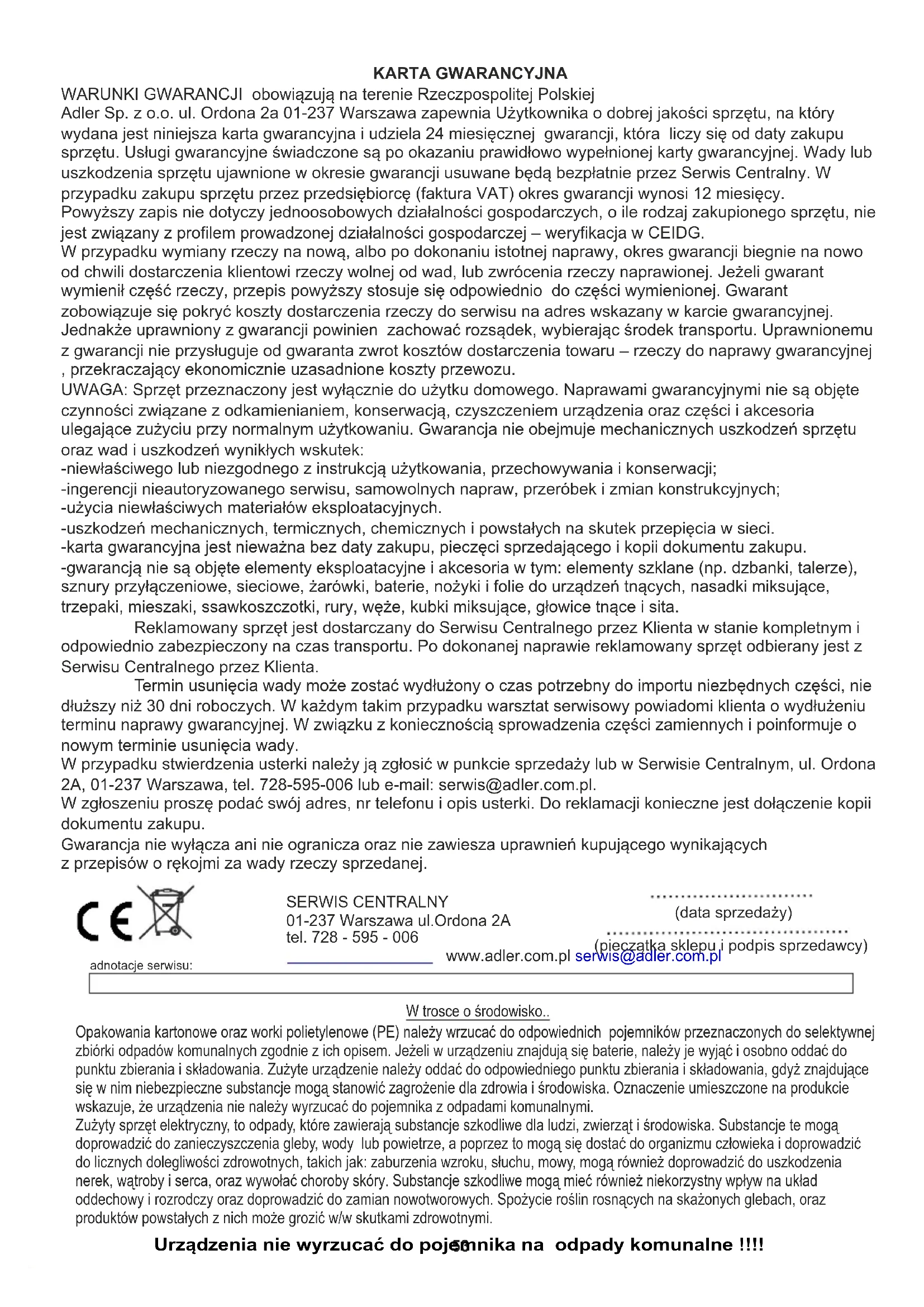

WARUNKI GWARANCJI obowiązujące na terenie Rzeczypospolitej Polskiej

Adler Sp. z o.o. ul. Ordona 2a 01-237 Warszawa zapewnia Użytkownika o dobrej jakości sprzętu, na który wydana jest niniejsza karta gwarancyjna i udziela 24 miesięcznej gwarancji, która liczy się od daty zakupu sprzętu. Usługi gwarancyjne świadczone są po okazaniu prawidłowo wypełnionej karty gwarancyjnej. Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji usuwane będą bezpłatnie przez Serwis Centralny. W przypadku zakupu sprzętu przez przedsiębiorcę (faktura VAT) okres gwarancji wynosi 12 miesięcy.

Powyższy zapis nie dotyczy jednoosobowych działalności gospodarczych, o ile rodzaj zakupionego sprzętu nie jest związany z profilem prowadzonej działalności gospodarczej - weryfikacja w CEIDG.

W przypadku wymiany rzeczy na nową albo po dokonaniu istotnej naprawy, okres gwarancji biegnie na nowo od chwili dostarczenia klientowi rzeczy wolnej od wad lub zwrócenia rzeczy naprawionej. Jeżeli gwarant wymienił część rzeczy, przepis powyższy stosuje się odpowiednio do części wymienionej. Gwarant zobowiązuje się pokryć koszty dostarczenia rzeczy do serwisu na adres wskazany w karcie gwarancyjnej.

Jednakże uprawniony z gwarancji powinien zachować rozsądek, wybierając środek transportu. Uprawnionemu z gwarancji nie przysługuje od gwaranta zwrot kosztów dostarczenia towaru - rzeczy do naprawy gwarancyjnej, przekraczający ekonomicznie uzasadnione koszty przywozu.

UWAGA: Sprzęt przeznaczony jest wyłącznie do użytku domowego. Naprawami gwarancyjnymi nie są objęte czynności związane z odkamienianiem, konserwacją, czyszczeniem urządzenia oraz części i akcesoria ulegające zużyciu przy normalnym użytkowaniu. Gwarancja nie obejmuje mechanicznych uszkodzeń sprzętu oraz wad i uszkodzeń powstałych wskutek:

- niewłaściwego użytkowania niezgodnego z instrukcją użytkowania, przechowywania i konserwacji;

- ingerencji nieautoryzowanego serwisu, samowolnych napraw, przeróbek i zmian konstrukcyjnych;

- użycia niewłaściwych materiałów eksploatacyjnych.

- uszkodzeń mechanicznych, termicznych, chemicznych i powstałych na skutek przepięcia w sieci.

- karta gwarancyjna jest nieważna bez daty zakupu, pieczęci sprzedającego i kopii dokumentu zakupu.

- gwarancją nie są objęte elementy eksploatacyjne i akcesoria, w tym: elementy szklane (np. dzbanki, talerze), sznury przyłączeniowe, sieciowe, żarówki, baterie, nożyki i folie do urządzeń tnących, nasadki miksujące, trzepaczki, mieszadła, ssawki-szczotki, rury, węże, kubki miksujące, głowice tnące i sita.

Reklamowany sprzęt jest dostarczany do Serwisu Centralnego przez Klienta w stanie kompletnym i odpowiednio zabezpieczony na czas transportu. Po dokonanej naprawie reklamowany sprzęt odbierany jest z Serwisu Centralnego przez Klienta.

Termin usunięcia wady ma zostać wydłużony o czas potrzebny do importu niezbędnych części, nie dłuższy niż 30 dni roboczych. W każdym takim przypadku warsztat serwisowy powiadomi klienta o wydłużeniu terminu naprawy gwarancyjnej w związku z koniecznością sprowadzenia części zamiennych i poinformuje o nowym terminie usunięcia wady.

W przypadku stwierdzenia usterki należy ją zgłosić w punkcie sprzedaży lub w Serwisie Centralnym, ul. Ordona 2A, 01-237 Warszawa, tel. [phone] lub e-mail: [e-mail].

W zgłoszeniu proszę podać swój adres, nr telefonu i opis usterki. Do reklamacji konieczne jest dołączenie kopii dokumentu zakupu.

Gwarancja nie wyłącza ani nie ogranicza oraz nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Adnotacje serwisu:

SERWIS CENTRALNY

01-237 Warszawa ul. Ordona 2A

tel. [phone]

(data sprzedaży)

(pieczątka, sklep, podpis sprzedawcy)

www.adler.com.pl [e-mail]

W trosce o środowisko...

Opakowania kartonowe oraz worki polietylenowe (PE) należy wrzucać do odpowiednich pojemników przeznaczonych do selektywnej zbiórki odpadów komunalnych zgodnie z ich opisem. Jeżeli w urządzeniu znajdują się baterie, należy je wyjąć i osobno oddać do punktu zbierania i składowania. Zużyte urządzenia należy oddać do odpowiedniego punktu zbierania i składowania, gdyż znajdujące się w nim niebezpieczne substancje mogą stanowić zagrożenie dla zdrowia i środowiska. Oznaczenia umieszczone na produktach wskazują, że urządzenia nie należy wyrzucać do pojemnika z odpadami komunalnymi.

Zużyty sprzęt elektryczny to odpady, które zawierają substancje szkodliwe dla ludzi, zwierząt i środowiska. Substancje te mogą doprowadzić do zanieczyszczenia gleby, wody lub powietrza, a przez to mogą się dostać do organizmu człowieka i doprowadzić do licznych dolegliwości zdrowotnych, takich jak: zaburzenia wzroku, słuchu, mowy, mogą również doprowadzić do uszkodzenia nerek, wątroby i serca, oraz wywołać choroby skóry. Substancje szkodliwe mogą również mieć niekorzystny wpływ na układ oddechowy i rozrodczy oraz doprowadzić do zmian nowotworowych. Spożycie roślin rosnących na skażonych glebach oraz produktów powstałych z nich może mieć w/w skutkami zdrowotnymi.

Urządzenia nie wyrzucać do pojemnika na odpady komunalne !!!

POLSKI

OGÓLNE WARUNKI BEZPIECZEŃSTWA

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

PRZECZYTAJ UWAŻNIE I ZACHOWAJ NA PRZYSZŁOŚĆ

1. Przed rozpoczęciem użytkowania urządzenia przeczytać instrukcję obsługi i postępować według wskazówek w niej zawartych. Producent nie odpowiada za szkody spowodowane użytkowaniem urządzenia niezgodnie z jego przeznaczeniem lub niewłaściwą jego obsługą.
2. Urządzenie służy wyłącznie do użytku domowego. Nie używać do innych celów, niezgodnych z jego przeznaczeniem.
3. Urządzenie można podłączyć wyłącznie do gniazdka o napięciu 220-240 V ~ 50/60 Hz. W celu zwiększenia bezpieczeństwa użytkowania do jednego obwodu prądu nie należy równocześnie włączać wielu urządzeń elektrycznych.
4. Należy zachować szczególną ostrożność podczas korzystania z urządzenia, gdy w pobliżu przebywają dzieci. Nie należy dopuszczać dzieci do zabawy urządzeniem bez zgody i nadzoru osób z nim zapoznanych.
5. OSTRZEŻENIE: Niniejszy sprzęt może być użytkowany przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby niemające doświadczenia lub znajomości sprzętu, jeśli odbywa się to pod nadzorem osoby odpowiadającej za ich bezpieczeństwo lub zostały im udzielone wskazówki na temat bezpiecznego użytkowania urządzenia i są świadome niebezpieczeństwa związanego z jego użytkowaniem. Dzieci nie powinny bawić się sprzętem. Czyszczenie i konserwacja urządzenia nie powinna być wykonywana przez dzieci, chyba że są powyżej 8 roku życia i czynności te są wykonywane pod nadzorem.
6. Zawsze po zakończeniu używania wyjmij wtyczkę z gniazda zasilającego, przytrzymując gniazdko ręką. NIE ciągnąć za sznur sieciowy.
7. Nie zanurzać kabla, wtyczki oraz całego urządzenia w wodzie lub innej cieczy. Nie wystawiać urządzenia na działanie warunków atmosferycznych (deszczu, słońca, itp.) ani nie używać w warunkach podwyższonej wilgotności (łazienki, wilgotne domki kempingowe).
8. Okresowo sprawdzaj stan przewodu zasilającego. Jeżeli przewód zasilający jest uszkodzony, powinien być wymieniony przez specjalistyczny zakład naprawczy w celu uniknięcia zagrożenia.
9. Nie używaj urządzenia z uszkodzonym przewodem zasilającym, jeśli zostało upuszczone lub uszkodzone w jakikolwiek inny sposób lub nieprawidłowo pracuje. Nie naprawiaj urządzenia samodzielnie, gdyż grozi to porażeniem. Uszkodzone urządzenie oddaj do właściwego punktu serwisowego w celu sprawdzenia lub dokonania naprawy. Wszelkich napraw mogą dokonywać wyłącznie uprawnione punkty serwisowe. Nieprawidłowo wykonana naprawa może spowodować poważne zagrożenia dla użytkownika.
10. Należy stawiać urządzenie na chłodnej, stabilnej, równej powierzchni, z dala od nagrzewających się urządzeń kuchennych, jak: kuchenka elektryczna, palnik gazowy, itp.
11. Nie korzystać z urządzenia w pobliżu materiałów łatwopalnych.
12. Przewód zasilania nie może zwisać poza krawędź stołu lub dotykać gorących powierzchni.
13. Nie wolno pozostawiać włączonego urządzenia ani zasilacza do gniazdka bez nadzoru.
14. Do zapewnienia dodatkowej ochrony, wskazane jest zainstalowanie w obwodzie elektrycznym urządzenia różnicowoprądowego (RCD) o znamionowym prądzie różnicowym nieprzekraczającym 30 mA. W tym zakresie należy skonsultować się ze specjalistą elektrykiem.
15. Nie dopuścić do zamoczenia części silnikowej urządzenia.
16. Używaj tylko oryginalnego dostarczonego sprzętu montażowego.
17. Włącz urządzenie dopiero po zakończeniu instalacji. Częściowo zmontowane i przekazane do eksploatacji urządzenie nie zapewnia bezpiecznego użytkowania i sprawnej pracy. UWAGA: NIE WŁĄCZAJ WENTYLATORA BEZ POKRYW PRZEDNICH I TYLNYCH.
18. Ustaw wentylator z dala od zasłon lub innych przedmiotów, które mogą zostać wciągnięte przez pracujący wentylator.
19. Nie wkładaj żadnych przedmiotów do pokrywy wentylatora, w przeciwnym razie może to doprowadzić do obrażeń ciała lub uszkodzenia urządzenia. OSTRZEŻENIE: Przed zdjęciem pokrywy upewnij się, że wentylator jest odłączony od zasilania. OSTRZEŻENIE: Nigdy nie przenoś urządzenia, gdy jest włączone.
20. Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznych timerów lub oddzielnego systemu zdalnego sterowania.

1. Przednia osłona 2. Nakrętka śmigła 3. Śmigło
2. Nakrętka osłony tylnej 5. Tylna osłona 6. Korpus silnika
3. Blokada głowicy silnika 8. Przewód zasilający 9. Panel sterowania
4. Obudowa regulacji nawiewu 11. Śruba mocująca 12. Rura wewnętrzna
5. Regulacja wysokości 14. Rura zewnętrzna 15. Osłona podstawy
6. Podstawa 17. Zaczep 18. Nakrętka mocująca

MONTAŻ WENTYLATORA

1. Upewnij się, że przewód zasilający jest odłączony od gniazdka elektrycznego. Dla modelu AD7317: - złóż podstawę wentylatora (16) lub zaczep (17) za pomocą śruby mocującej (11) i nakrętki (18) - zgodnie z rysunkiem 3. Dla modelu AD7305: - zmontować podstawę wentylatora (15, 16) i połącz z rurą zewnętrzną (14). - połącz rurę zewnętrzną z obudową regulacji nawiewu (10) za pomocą śruby montażowej (11). Dla wszystkich modeli: 2. Przymocuj tylną osłonę (5) do korpusu silnikowego (6) za pomocą nakrętki (4). 3. Nasadzić śmigło wentylatora (3) na oś wirnika. Przymocować nakrętką śmigła (2). Sprawdź, czy śmigło obraca się bez oporu. 4. Połącz przednią osłonę (1) do tylnej osłony (5) za pomocą zacisków zawiasowych umieszczonych na obwodzie przedniej osłony.

UŻYTKOWANIE URZĄDZENIA

1. Naciśnij przycisk „0" na panelu sterowania (9), a następnie podłącz przewód zasilający do gniazdka elektrycznego.
2. Włącz wentylator, naciskając przycisk „1" lub „2" (AD7301, AD7302 i AD7317) lub „1", „2" lub „3" (AD7303, AD7304, AD7305). Po kilku sekundach łopatki wentylatora zaczną się obracać z maksymalną prędkością wybranego biegu.
3. Aby włączyć ruch oscylacyjny korpusu wentylatora (w poziomie), naciśnij przycisk blokady głowicy silnika (7). Pociągnięcie przycisku w górę spowoduje wyłączenie oscylacji (w poziomie).
4. Możesz wyregulować kąt pionowy wentylatora, przechylając korpus wentylatora.

CZYSZCZENIE I KONSERWACJA

UWAGA: Nie dopuść do zamoczenia części silnika wentylatora lub przycisków.

1. Przed czyszczeniem wyjmij wtyczkę z gniazdka elektrycznego.
2. Aby usunąć kurz z łopatek śmigła, zdejmij przednią osłonę. Zdejmij śmigło wentylatora z osi wirnika, przetrzyj wilgotną szmatką, a następnie wytrzyj do sucha.
3. Aby wyczyścić korpus silnika, delikatnie przetrzyj go wilgotną szmatką bez detergentów. Wytrzyj do sucha.
4. Przechowuj wentylator w suchym miejscu.

Dane techniczne:

Numer produktu / Średnica / Moc / Moc maks. / Napięcie

AD7301/15 cm/15 W/30 W/220-240 V~50/60 Hz
