AD 7303 - Ventilator ADLER - Manual falas për përdoruesin

Lloji i produktit	Tifoz me këmbë
Marka	Adler
Modeli	AD 7303
Diametri i tehëve	30 cm
Fuqia nominale	35 W
Fuqia maksimale	70 W
Furnizimi me energji	220-240 V ~ 50/60 Hz
Numri i shpejtësive	3
Funksioni lëkundës	Po, horizontale
Rregullimi i pjerrësisë	Po, manual
Rregullimi i lartësisë	Po, teleskopik
Baza	Rrethore me mbrojtje
Materiali i tehëve	Plastik
Rrjeta mbrojtëse e përparme	Po, e lëvizshme për pastrim
Rrjeta mbrojtëse e pasme	Po
Gjatësia e kabllit të energjisë	Rreth 150 cm
Pesha neto	Rreth 3,5 kg
Niveli i zërit	Rreth 55 dB(A)
Përdorimi i synuar	Shtëpiak, i brendshëm
Mirëmbajtja	Shkëputni para pastrimit; fshijeni me një leckë të lagur
Siguria	Rrjeta mbrojtëse, ndalim automatik i paspecifikuar
Pjesë këmbimi dhe riparueshmëria	Tehët dhe rrjetat në dispozicion; riparimi nga një profesionist i autorizuar

Pyetjet më të shpeshta - AD 7303 ADLER

Si të montoni tifozin AD 7303?

Sigurohuni që pajisja është e shkëputur. Ngjitni bazën (16) dhe trupin e jashtëm (14) duke përdorur vidën (11). Montoni rrjetën e pasme (5) në bllokun e motorit me arrën (4). Vendosni tehun (3) në bosht dhe fiksojeni me arrën e tehut (2). Në fund, kapni rrjetën e përparme (1) në rrjetën e pasme.

Si të ndizni tifozin?

Lidhni pajisjen në një prizë 220-240 V. Shtypni butonin '1', '2' ose '3' për të zgjedhur shpejtësinë (3 shpejtësi në dispozicion). Tehët fillojnë të rrotullohen pas disa sekondash.

Si të aktivizoni lëkundjen?

Për të aktivizuar lëvizjen lëkundëse horizontale, shtypni butonin e kyçjes së kokës së motorit (7). Tërhiqeni butonin lart për të çaktivizuar lëkundjen.

Si të rregulloni këndin vertikal?

Anoni manualisht kokën e tifozit lart ose poshtë për të rregulluar këndin vertikal.

Si të pastroni tifozin?

Shkëputni pajisjen. Hiqni rrjetën e përparme dhe tehun. Pastroni tehët me një leckë të lagur dhe thajini. Fshijeni bllokun e motorit me një leckë të lagur pa detergjent. Mos lejoni që motori të laget.

Cilat masa sigurie duhen respektuar?

Asnjëherë mos e zhytni pajisjen në ujë. Përdorni vetëm në një sipërfaqe të qëndrueshme dhe larg burimeve të nxehtësisë. Mos i lini fëmijët të luajnë me tifozin. Shkëputeni gjithmonë para pastrimit.

Çfarë të bëni nëse tifozi nuk funksionon?

Kontrolloni që spina të jetë e lidhur mirë dhe priza të ketë energji. Sigurohuni që keni shtypur një buton shpejtësie. Nëse problemi vazhdon, kontaktoni një shërbim riparimi të autorizuar.

A mund të përdoret tifozi në banjë?

Jo, pajisja nuk është projektuar për përdorim në mjedis të lagësht. Mos e përdorni në banjë ose në një shtëpi të lëvizshme të lagësht.

Si ta ruani tifozin?

Shkëputni, pastroni dhe më pas ruajeni në një vend të thatë. Mund ta çmontoni pjesërisht për të kursyer hapësirë.

Ku të gjeni pjesë këmbimi?

Tehët, rrjetat dhe pjesët e tjera të këmbimit janë në dispozicion në shërbimin pas shitjes Adler. Kontaktoni një shitës të autorizuar për të porositur.

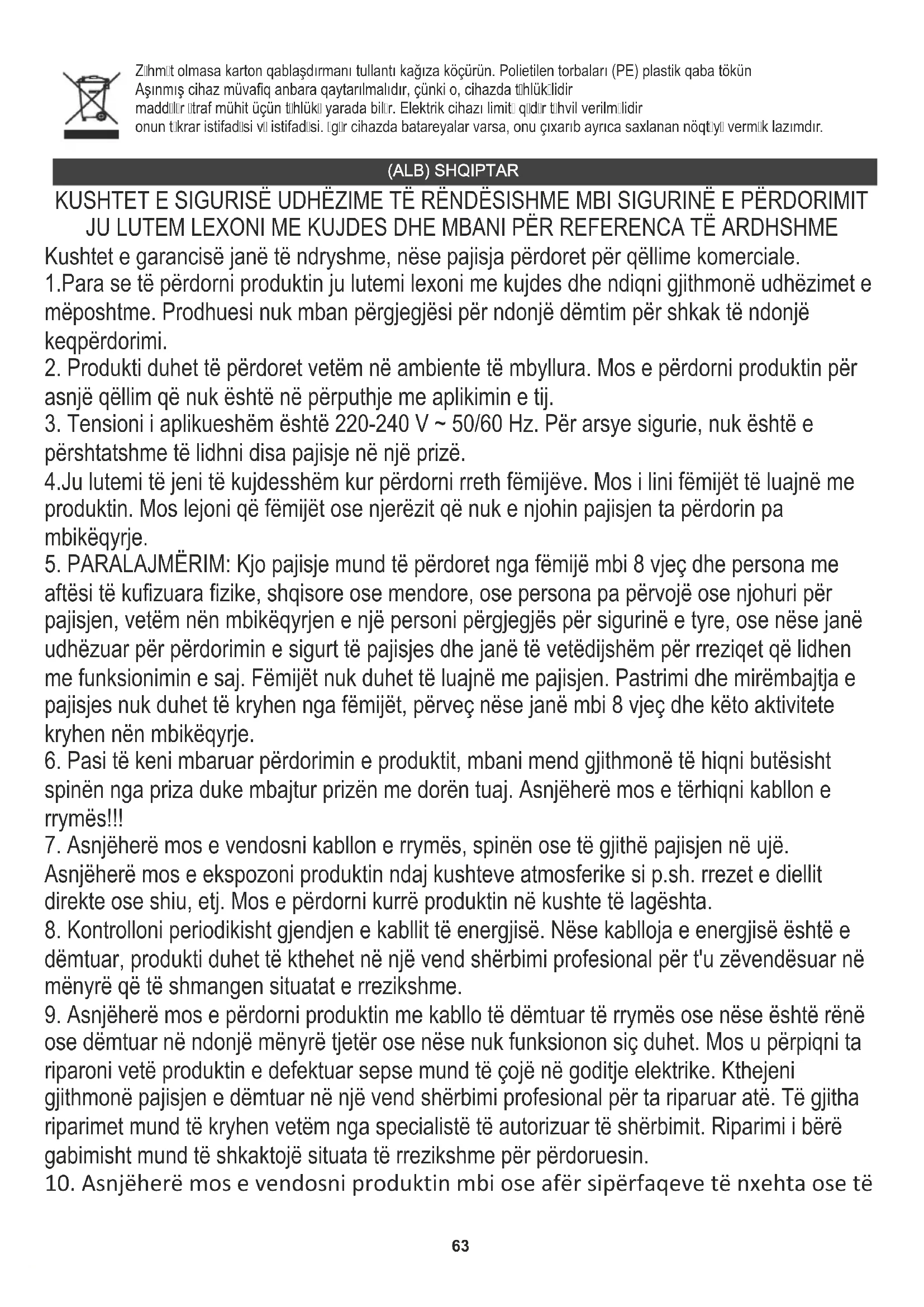

MANUAL I PËRDORUESIT AD 7303 ADLER

1. Para se ta përdorni produktin, ju lutemi lexoni me kujdes dhe ndiqni gjithmonë udhëzimet e mëposhtme. Prodhuesi nuk mban përgjegjësi për ndonjë dëmtim për shkak të ndonjë keqpërdorimi.
2. Produkti duhet të përdoret vetëm në ambiente të mbyllura. Mos e përdorni produktin për asnjë qëllim që nuk është në përputhje me aplikimin e tij.
3. Tensioni i aplikueshëm është 220-240 V ~ 50/60 Hz. Për arsye sigurie, nuk është e përshtatshme të lidhni disa pajisje në një prizë. 4. Ju lutemi të jeni të kujdesshëm kur përdorni rreth fëmijëve. Mos i lini fëmijët të luajnë me produktin. Mos lejoni që fëmijët ose njerëzit që nuk e njohin pajisjen ta përdorin pa mbikëqyrje.
4. PARALAJMËRIM: Kjo pajisje mund të përdoret nga fëmijë mbi 8 vjeç dhe persona me aftësi të kufizuara fizike, shqisore ose mendore, ose persona pa përvojë ose njohuri të pajisjes, vetëm nën mbikëqyrjen e një personi përgjegjës për sigurinë e tyre, ose nëse janë udhëzuar për përdorimin e sigurt të pajisjes dhe janë të vetëdijshëm për rreziqet që lidhen me funksionimin e saj. Fëmijët nuk duhet të luajnë me pajisjen. Pastrimi dhe mirëmbajtja e pajisjes nuk duhet të kryhen nga fëmijët, përveç nëse janë mbi 8 vjeç dhe këto aktivitete i kryejnë nën mbikëqyrje.
5. Pasi të keni mbaruar përdorimin e produktit, mbani mend gjithmonë ta hiqni butësisht spinën nga priza duke mbajtur prizën me dorën tuaj. Asnjëherë mos e tërhiqni kabllon e rrymës!!!
6. Asnjëherë mos e vendosni kabllon e rrymës, spinën ose të gjithë pajisjen në ujë. Asnjëherë mos e ekspozoni produktin ndaj kushteve atmosferike si p.sh. rrezet e diellit direkte ose shiu, etj. Mos e përdorni kurrë produktin në kushte të lagështa.
7. Kontrolloni periodikisht gjendjen e kabllit të energjisë. Nëse kablloja e energjisë është e dëmtuar, produkti duhet të kthehet në një vend shërbimi profesional për t'u zëvendësuar në mënyrë që të shmangen situatat e rrezikshme.
8. Asnjëherë mos e përdorni produktin me kabllo të dëmtuar të rrymës ose nëse është rrëzuar ose dëmtuar në ndonjë mënyrë tjetër ose nëse nuk funksionon siç duhet. Mos u përpiqni ta riparoni vetë produktin e defektuar sepse mund të çojë në goditje elektrike. Kthejeni gjithmonë pajisjen e dëmtuar në një vend shërbimi profesional për ta riparuar atë. Të gjitha riparimet mund të kryhen vetëm nga specialistë të autorizuar të shërbimit. Riparimi i bërë gabimisht mund të shkaktojë situata të rrezikshme për përdoruesin.
9. Asnjëherë mos e vendosni produktin mbi ose afër sipërfaqeve të nxehta ose të

ngrohta ose pajisjeve të kuzhinës si furra elektrike ose djegës me gaz.

1. Asnjëherë mos e përdorni produktin afër lëndëve të djegshme.
2. Mos lejoni që kordoni të varet mbi buzë të banakut ose të mos prekë sipërfaqet e nxehta.
3. Asnjëherë mos e lini produktin të lidhur me burimin e energjisë pa mbikëqyrje. Edhe kur përdorimi ndërpritet për një kohë të shkurtër, fikeni atë nga rrjeti, shkëputeni nga priza.
4. Për të siguruar mbrojtje shtesë, rekomandohet instalimi i pajisjes së rrymës së mbetur (RCD) në qarkun e energjisë, me rrymë të mbetur jo më shumë se 30 mA. Kontaktoni një elektricist profesionist për këtë çështje.
5. Mbroni pjesën motorike të njësisë nga zhytja në ujë.
6. Përdorni vetëm pajisjen origjinale të montimit të ofruar.
7. Ndizeni pajisjen vetëm pas instalimit të plotë. Pajisja pjesërisht e montuar dhe e vënë në punë nuk siguron përdorim të sigurt dhe funksionim të duhur.

KUJDES: MOS E NDIZNI VENTILATORIN PA KAPAKUN PARA DHE PASA.

1. Vendoseni ventilatorin larg perdeve, perdeve ose objekteve të tjera që mund të tërhiqen nga ventilatori në punë.
2. Mos futni asnjë objekt në kapakun e ventilatorit. Përndryshe mund të shkaktojë dëmtim personal ose dëmtim të pajisjes.

PARALAJMËRIM: Sigurohuni që ventilatori të jetë shkëputur nga priza përpara se të hiqni kapakun.

PARALAJMËRIM: Mos e mbani kurrë pajisjen kur është e ndezur.

1. Pajisja nuk është menduar të përdoret duke përdorur kohëmatës të jashtëm ose një sistem të veçantë telekomandimi.

1. Dado mbrojtëse e pasme
2. Mbrojtja e pasme
3. Njësia motorike
4. Bllokimi i kokës së motorit
5. Kordoni i rrymës
6. Paneli i kontrollit
7. Strehimi i panelit të kontrollit

11. Vida e montimit

12. Fuça e brendshme

1. Rregullimi i lartësisë

14. Tuça e jashtme

15. Roja bazë

1. Dado fiksuese
2. Baza

17. Klip

KUVENDI FINAL

1. Sigurohuni që kordoni i rrymës të jetë shkëputur nga priza elektrike.

Për modelin AD7317:

• Montoni bazën (16) ose kapësen (17) me vidën e fiksimit (11) dhe dadon (18) - sipas figurës 3. Për modelin 7305:
• Montoni bazën e ventilatorit (15, 16) dhe lidhni tytën e jashtme (14).
• Lidhni tytën e jashtme në kutinë e panelit të kontrollit (10) duke përdorur vidën e montimit (11).

Për të gjitha modelet:

1. Ngjitni mbrojtësen e pasme (5) me njësinë motorike (6) duke përdorur dado (4).
2. Vendoseni tehun e ventilatorit (3) në boshtin e rotorit. Mbërthejeni me arrë (2). Kontrolloni për t'u siguruar që tehu rrotullohet pa rezistencë.
3. Ngjitni mbrojtësen e përparme (1) me mbrojtësen e pasme (5) duke përdorur kapëset e menteshës në pjesën e jashtme të mbrojtëses së përparme.

PËRDORIMI I PAJISJES

1. Shtypni butonin '0' në panelin e kontrollit (9), më pas futni kordonin e rrjetit në një prizë elektrike.
2. Ndizni ventilatorin duke shtypur butonin '1' ose '2' (AD7301, AD7302, AD7317) ose '1', '2' ose '3' (AD7303, AD7304, AD7305). Pas disa sekondash, tehet e ventilatorit do të fillojnë të rrotullohen me shpejtësinë maksimale të marshit të zgjedhur.
3. Për të aktivizuar lëkundjen e njësisë së ventilatorit (horizontale) shtypni butonin e kyçjes së kokës së motorit (7). Tërheqja e butonit lart do të çaktivizojë lëkundjen (horizontale).
4. Mund të rregulloni këndin vertikal të ventilatorit duke e anuar njësinë e ventilatorit.

PASTRIMI DHE MIRËMBAJTJA

KUJDES: Mos lejoni që pjesa e motorit të ventilatorit ose ndonjë buton të laget.

1. Përpara pastrimit hiqeni spinën nga priza elektrike.
2. Për të pastruar pluhurin nga tehet e ventilatorit, hiqni mbrojtësen e përparme. Hiqeni tehun e ventilatorit nga boshti i rotorit, fshijeni me një leckë të lagur dhe më pas fshijeni të thatë.
3. Për të pastruar njësinë motorike, fshijeni butësisht me një leckë të lagur, pa detergjentë. Fshijeni të thatë.
4. Ruajeni ventilatorin në një vend të thatë.

Të dhënat teknike:

Numri i artikullit / Diametri / Fuqia / Fuqia maksimale: Tensioni

AD7301/15cm/15W/30W/220-240V\~50/60Hz

AD7302/23cm/22W/45W/220-240V~50/60Hz

AD7303/30cm/35W/70W/220-240V~50/60Hz

AD7304/40cm/45W/90W/220-240V~50/60Hz

AD7305/40cm/45W/90W/220-240V~50/60Hz

AD7317/15cm/15W/30W/220-240V~50/60Hz

Ju lutemi transferoni paketimin e kartonit në letër të mbeturinave. Hidhni qeset e polietilenit (PE) në enën plastike. Pajisja e konsumuar duhet të kthehet në vendin e duhur të ruajtjes sepse është e rrezikshme; në pajisje, përbërësit mund të përbëjnë një kërcënim për mjedisin. Pajisja elektrike duhet të dorëzohet në kufirin e ripërdorimit dhe përdorimit të tij. Nëse në pajisje ka bateri, duhet t'i hiqni dhe t'i jepni pikës së ruajtur veçmas.
