AD 7303 - Ventilyator ADLER - Pulsuz istifadəçi təlimatı

Məhsul növü	Ayaqlı ventilyator
Marka	Adler
Model	AD 7303
Pərlərin diametri	30 sm
Nominal güc	35 Vt
Maksimum güc	70 Vt
Enerji təchizatı	220-240 V ~ 50/60 Hz
Sürət sayı	3
Yelləncək funksiyası	Bəli, üfüqi
Əyilmə tənzimlənməsi	Bəli, əl ilə
Hündürlük tənzimlənməsi	Bəli, teleskopik
Baza	Qoruyucu ilə dairəvi
Pərlərin materialı	Plastik
Ön qoruyucu barmaqlıq	Bəli, təmizlik üçün çıxarıla bilər
Arxa qoruyucu barmaqlıq	Bəli
Enerji kabelinin uzunluğu	Təxminən 150 sm
Xalis çəki	Təxminən 3,5 kq
Səs səviyyəsi	Təxminən 55 dB(A)
İstifadə məqsədi	Məişət, daxili
Baxım	Təmizləmədən əvvəl ayırın; nəm parça ilə silin
Təhlükəsizlik	Qoruyucu barmaqlıqlar, avtomatik dayanma göstərilməyib
Ehtiyat hissələri və təmir imkanı	Pərlər və barmaqlıqlar mövcuddur; səlahiyyətli mütəxəssis tərəfindən təmir

Tez-tez sorulan suallar - AD 7303 ADLER

AD 7303 ventilyatorunu necə yığmaq olar?

Cihazın fişini çəkildiyinə əmin olun. Baza (16) və xarici gövdəni (14) vint (11) ilə bərkidin. Arxa barmaqlığı (5) mühərrik blokuna qoz (4) ilə quraşdırın. Pər (3) oxa yerləşdirin və pər qozu (2) ilə bərkidin. Nəhayət, ön barmaqlığı (1) arxa barmaqlığa klipsləyin.

Ventilyatoru necə yandırmaq olar?

Cihazı 220-240 V rozetkaya qoşun. Sürəti seçmək üçün '1', '2' və ya '3' düyməsini basın (3 sürət mövcuddur). Pərlər bir neçə saniyədən sonra dönməyə başlayır.

Yelləncəyi necə aktivləşdirmək olar?

Üfüqi yelləncək hərəkətini aktivləşdirmək üçün mühərrik başlığının kilid düyməsini (7) basın. Yelləncəyi söndürmək üçün düyməni yuxarı çəkin.

Şaquli bucağı necə tənzimləmək olar?

Şaquli bucağı tənzimləmək üçün ventilyator başlığını əl ilə yuxarı və ya aşağı əyin.

Ventilyatoru necə təmizləmək olar?

Cihazı ayırın. Ön barmaqlığı və pərləri çıxarın. Pərləri nəm parça ilə təmizləyin və qurudun. Mühərrik blokunu yuyucu vasitəsiz nəm parça ilə silin. Mühərrikin islanmasına icazə verməyin.

Hansı təhlükəsizlik tədbirlərinə riayət etmək lazımdır?

Cihazı heç vaxt suya batırmayın. Yalnız sabit səthdə və istilik mənbələrindən uzaqda istifadə edin. Uşaqların ventilyatorla oynamasına icazə verməyin. Həmişə təmizləmədən əvvəl ayırın.

Ventilyator işləmirsə nə etməli?

Fişin düzgün qoşulduğunu və rozetkanın enerjili olduğunu yoxlayın. Sürət düyməsini basdığınızdan əmin olun. Problem davam edərsə, səlahiyyətli təmir xidməti ilə əlaqə saxlayın.

Ventilyatoru vanna otağında istifadə etmək olarmı?

Xeyr, cihaz nəm mühitdə istifadə üçün nəzərdə tutulmayıb. Onu vanna otağında və ya nəm karvanda istifadə etməyin.

Ventilyatoru necə saxlamaq olar?

Fişini çəkin, təmizləyin, sonra quru yerdə saxlayın. Yer qazanmaq üçün qismən sökə bilərsiniz.

Ehtiyat hissələrini haradan tapmaq olar?

Pərlər, barmaqlıqlar və digər ehtiyat hissələri Adler satış sonrası xidmətindən əldə edilə bilər. Sifariş vermək üçün səlahiyyətli satıcı ilə əlaqə saxlayın.

İSTİFADƏÇİ TƏLİMATNAMƏSİ AD 7303 ADLER

Təlimat kitabçası - 60

Manual perdoruesit - 63

1. AD7303 / AD7304

3. AD7301 / AD7317

4. AD7302 2.AD7305

ENGLISH

Cihaz kommersiya məqsədləri üçün istifadə olunarsa, zəmanət şərtləri fərqlidir.

1. Məhsulu istifadə etməzdən əvvəl diqqətlə oxuyun və həmişə sağdakı təlimatlara əməl edin. İstehsalçı hər hansı yanlış istifadə nəticəsində yaranan hər hansı zərərə görə məsuliyyət daşımır.
2. Məhsul yalnız qapalı məkanda istifadə olunmalıdır. Məhsulu tətbiqi ilə uyğun gəlməyən hər hansı bir məqsəd üçün istifadə etməyin.
3. Tətbiq olunan gərginlik 220-240 V ~ 50/60 Hz-dir. Təhlükəsizliyə görə birdən çox cihazı bir elektrik rozetkasına qoşmaq düzgün deyil.
4. Uşaqların ətrafında istifadə edərkən diqqətli olun. Uşaqların məhsulla oynamasına icazə verməyin. Uşaqların və ya cihazı tanımayan insanların nəzarətsiz istifadə etməsinə icazə verməyin.
5. XƏBƏRDARLIQ: Bu cihaz 8 yaşdan yuxarı uşaqlar və fiziki, hissiyyat və ya əqli imkanları zəif olan şəxslər və ya cihaz haqqında təcrübəsi və ya biliyi olmayan şəxslər tərəfindən yalnız onların təhlükəsizliyinə cavabdeh olan şəxsin nəzarəti altında istifadə edilə bilər və ya əgər onlar cihazın təhlükəsiz istifadəsi ilə bağlı təlimatlandırılıbsa və onun istismarı ilə bağlı təhlükələrdən xəbərdardırlarsa.

Uşaqlar cihazla oynamamalıdır. Cihazın təmizlənməsi və saxlanması 8 yaşdan yuxarı olmadıqda və bu fəaliyyətlər nəzarət altında həyata keçirilmədikdə, uşaqlar tərəfindən həyata keçirilməməlidir.

1. Məhsuldan istifadəni bitirdikdən sonra həmişə elektrik rozetkasından əlinizlə fişini yumşaq bir şəkildə çıxarmağı unutmayın. Heç vaxt elektrik kabelini çəkməyin!!! Heç vaxt elektrik kabelini, fişini və ya bütün cihazı suya qoymayın. Məhsulu heç vaxt birbaşa günəş işığı və ya yağış kimi atmosfer şəraitinə məruz qoymayın. Məhsulu heç vaxt nəmli şəraitdə istifadə etməyin.
2. Elektrik kabelinin vəziyyətini vaxtaşırı yoxlayın. Elektrik kabeli zədələnibsə, təhlükəli vəziyyətlərin qarşısını almaq üçün məhsul dəyişdiriləcək peşəkar xidmət yerinə yönəldilməlidir.
3. Məhsulu heç vaxt zədələnmiş elektrik kabeli ilə və ya yıxılıb və ya hər hansı başqa şəkildə zədələnibsə və ya düzgün işləmirsə istifadə etməyin. Qüsurlu məhsulu özünüz təmir etməyə çalışmayın, çünki bu, elektrik şokuna səbəb ola bilər. Zədələnmiş cihazı təmir etmək üçün onu peşəkar xidmət yerinə çevirin. Bütün təmir işləri yalnız səlahiyyətli xidmət mütəxəssisləri tərəfindən həyata keçirilə bilər. Səhv edilmiş təmir istifadəçi üçün təhlükəli vəziyyətə səbəb ola bilər.
4. Məhsulu heç vaxt isti və ya isti səthlərin və ya elektrik sobası və ya qaz sobası kimi mətbəx cihazlarının üzərinə və ya yaxınına qoymayın.
5. Məhsulu heç vaxt yanan maddələrin yaxınlığında istifadə etməyin.
6. Şnurun tezgahın kənarından asılmasına və ya isti səthlərə toxunmasına icazə verməyin. 13. Heç vaxt nəzarətsiz məhsulu enerji mənbəyinə qoşulmuş vəziyyətdə qoymayın. İstifadə qısa müddət kəsilsə belə, onu şəbəkədən söndürün, elektrik enerjisini ayırın. 14. Qlavə qorunma təmin etmək üçün elektrik dövrəsində cərəyanı 30 mA-dan çox olmayan qalıq cərəyan qurğusunun (RCD) quraşdırılması tövsiyə olunur. Bu məsələdə peşəkar elektrik ilə əlaqə saxlayın.
7. Qurğunun motor hissəsini suya batırılmaqdan qoruyun.
8. Yalnız təqdim olunmuş orijinal montaj avadanlığından istifadə edin.
9. Cihazı yalnız tam quraşdırıldıqdan sonra işə salın. Qismən yığılmış və istismara verilmiş cihaz təhlükəsiz istifadəni və düzgün işləməsini təmin etmir. DİQQƏT: ÖN VƏ ARXA QAPAQLARSIZ ventilyatoru işə salmayın.
10. Ventilyatoru pərdələrdən, pərdələrdən və ya işləyən fan tərəfindən içəri çəkilə bilən digər əşyalardan uzaqlaşdırın.
11. Ventilyatorun qapağına heç bir əşya soxmayın. Əks halda bu, şəxsi zədə və ya

cihazın zədələnməsinə səbəb ola bilər.

XƏBƏRDARLIQ: Qapağı çıxarmazdan əvvəl ventilyatorun elektrik enerjisindən ayrıldığından əmin olun.

XƏBƏRDARLIQ: Cihazı heç vaxt işə salınmış vəziyyətdə daşımayın.

1. Cihaz xarici taymerlərdən və ya ayrıca uzaqdan idarəetmə sistemindən istifadə etməklə idarə olunmaq üçün nəzərdə tutulmayıb.

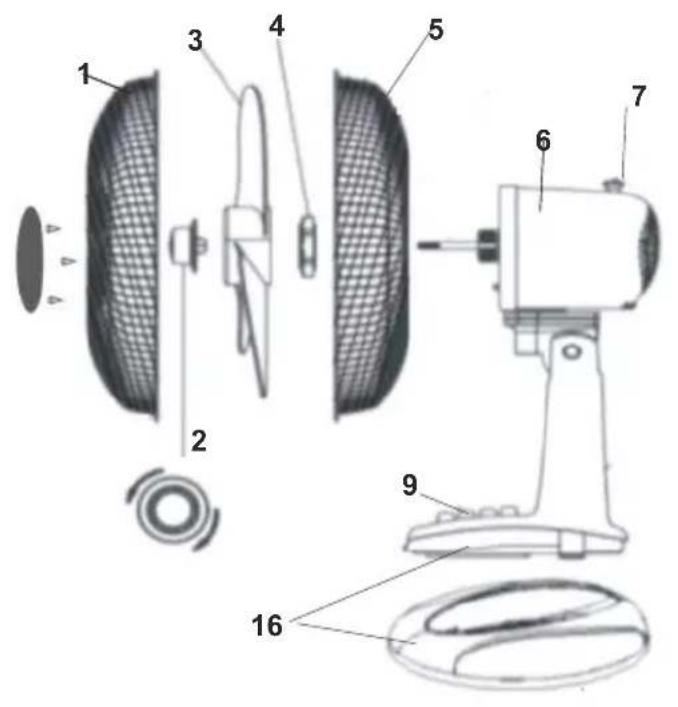

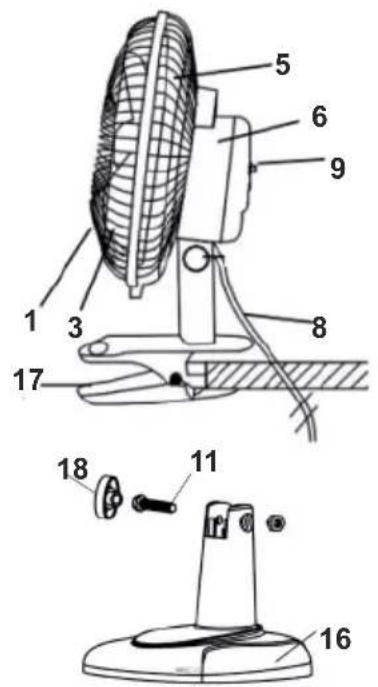

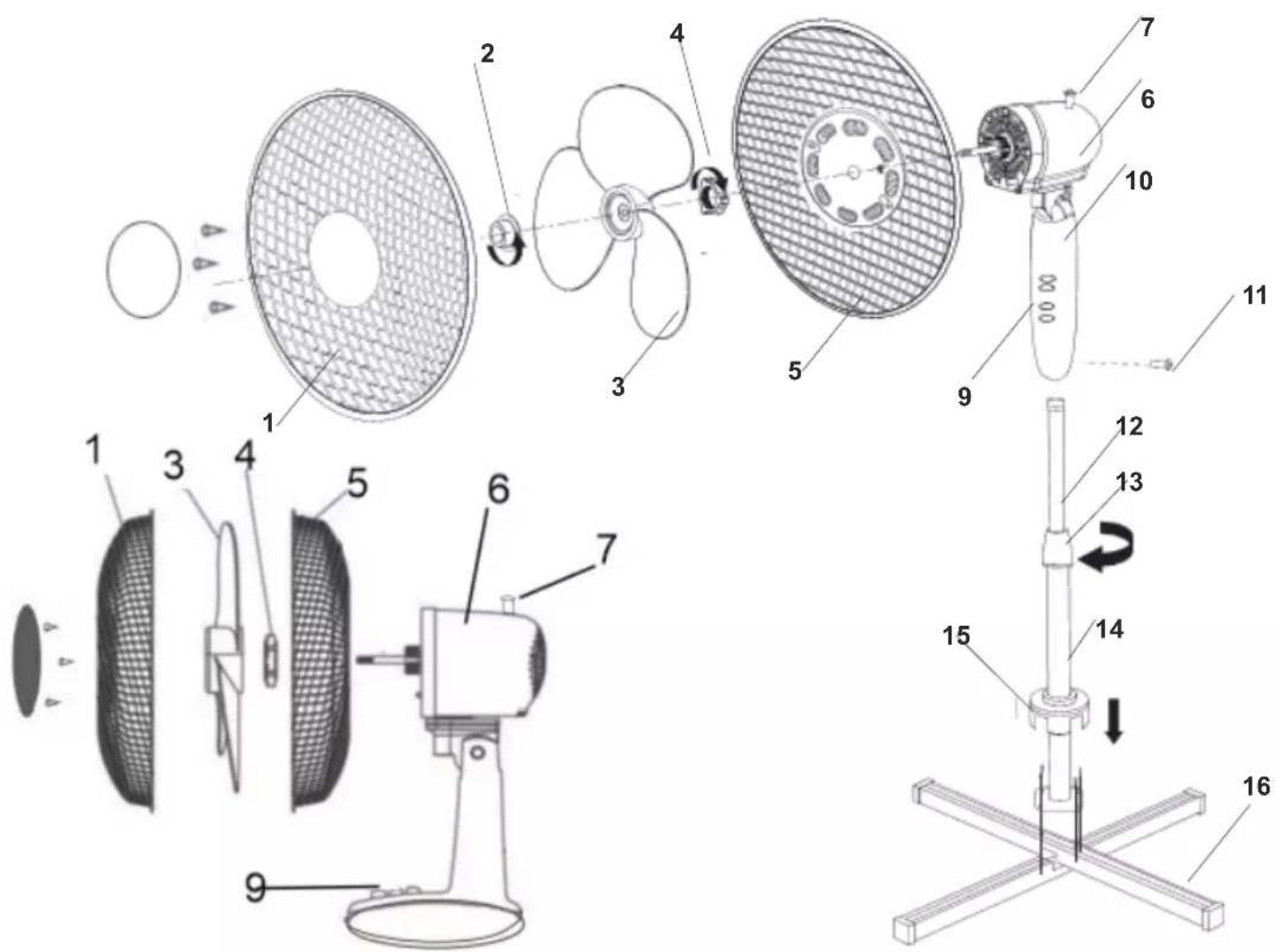

CİHAZIN TƏSVİRİ (Şəkil 1 - AD7301, AD7302, AD7303, AD7304, ŞƏKİL 2 - AD7305, ŞƏKİL 3 - AD7317)

1 Qabaq qoruyucu

2. Bıçaq qozu

3. Bıçaq

1. Arxa qoruyucu qayka

5. Arxa qoruyucu

6. Motor bloku

1. Mühərrikin baş kilidi
2. Elektrik kabeli
3. İdarəetmə paneli
4. İdarəetmə panelinin korpusu
5. Montaj vinti
6. Daxili barel
7. Hündürlüyün tənzimlənməsi
8. Xarici lülə
9. Əsas qoruyucu
10. Baza
11. Klips
12. Bağlayıcı qayka

FAN YIĞI SI

1. Elektrik kabelinin elektrik rozetkasından ayrıldığından əmin olun. AD7317 modeli üçün: -əsası (16) və ya klipi (17) bərkidici vint (11) və qayka (18) ilə quraşdırın - Şəkil 3-ə uyğun olaraq. Model üçün: 7305 modeli: -ventilyator bazasını (15, 16) yığın və xarici lüləni (14) birləşdirin.
2. Quraşdırma vintindən (11) istifadə edərək xarici lüləni idarəetmə panelinin korpusuna (10) bərkidin. Bütün modellər üçün:
3. Arxa qoruyucunu (5) qaykadan (4) istifadə edərək motor blokuna (6) bərkidin.
4. Fan qanadını (3) rotor oxuna qoyun. Bıçaq qozunu (2) ilə bərkidin. Bıçağın müqavimətsiz döndüyünə əmin olun.
5. Qabaq qoruyucunu (1) arxa qoruyucuya (5) ön qoruyucunun kənar tərəfindəki menteşə sıxaclarından istifadə edərək bərkidin.

CİHAZDAN İSTİFADƏ ETMƏK

1. İdarəetmə panelində (9) '0' düyməsini basın, sonra elektrik kabelini elektrik rozetkasına qoşun.
2. '1' və ya '2' (AD7301, AD7302, AD7317) və ya '1', '2' və ya '3' (AD7303, AD7304, AD7305) düymələrini basaraq fanı

yandırın. Bir neçə saniyədən sonra fan qanadları seçilmiş sürətin maksimum sürətində fırlanmağa başlayacaq.

1. Fan qurğusunun salınan hərəkətini işə salmaq üçün (üfüqi) mühərrik başlığının kilidi düyməsini (7) basın. Düyməni yuxarı çəkmək rəqsi söndürəcək (üfüqi).
2. Siz fan qurğusunu ayarlayaraq ventilyatorun şaquli bucağını tənzimləyə bilərsiniz.

TƏMİZLİK VƏ XİDMƏT

DİQQƏT: Fanın motor hissəsinin və ya hər hansı düymənin islanmasına icazə verməyin.

1. Təmizləməzdən əvvəl fişini elektrik rozetkasından çıxarın.
2. Fan qanadlarını tozdan təmizləmək üçün ön qoruyucunu çıxarın. Fan qanadını rotor oxundan çıxarın, nəm parça ilə silin, sonra quru silin.
3. Motor blokunu təmizləmək üçün onu yuyucu vasitə olmadan nəm bir parça ilə yumşaq bir şəkildə silin. Quru silin.
4. Ventilyatoru quru yerdə saxlayın.

Texniki məlumat:

Model nömrəsi / Diametr / Güc / Maks. güc: Gərginlik

AD7301/15 sm/15W/30W/220-240V~50/60Hz

AD7302/23 sm/22W/45W/220-240V~50/60Hz

AD7303/30 sm/35W/70W/220-240V~50/60Hz

AD7304/40 sm/45W/90W/220-240V~50/60Hz

AD7305/40 sm/45W/90W/220-240V~50/60Hz

AD7317/15 sm/15W/30W/220-240V~50/60Hz
