AD 7302 - Ventilator ADLER - Manual falas për përdoruesin

Lloji i produktit	Tifoz në këmbë
Marka	Adler
Modeli	AD 7302
Diametri i tehut	23 cm
Fuqia nominale	22 W
Fuqia maksimale	45 W
Furnizimi me energji	220-240 V ~ 50/60 Hz
Numri i shpejtësive	2
Lëkundje	Po (horizontale)
Rregullimi i lartësisë	Po
Materiali i tehut	Plastikë
Grila mbrojtëse	Para dhe prapa
Mirëmbajtja	Shkëputeni para pastrimit, fshijeni me një leckë të lagët
Përdorimi	Vetëm brenda
Garancia	2 vjet (standarde)

Pyetjet më të shpeshta - AD 7302 ADLER

Si të montoni tifozin AD 7302?

Sigurohuni që pajisja të jetë shkëputur. Fiksoni bazën (16) në trupin e jashtëm (14) duke përdorur vidën (11) dhe arrën (18). Më pas, fiksoni grilën e pasme (5) në motor (6) me arrën (4). Vendosni tehun (3) në boshtin e rotorit dhe fiksoni atë me arrën e tehut (2). Në fund, fiksoni grilën e përparme (1) në grilën e pasme duke përdorur fiksuesit e menteshës.

Si të ndizni tifozin dhe të rregulloni shpejtësinë?

Lidheni kordonin e energjisë. Shtypni butonin '1' për shpejtësi të ngadaltë ose '2' për shpejtësi të shpejtë. Për të fikur, shtypni '0'.

Si të aktivizoni lëkundjen e tifozit?

Për të aktivizuar lëkundjen horizontale, shtypni butonin e kyçjes së kokës së motorit (7) poshtë. Për të çaktivizuar, tërhiqeni lart.

Si të rregulloni këndin vertikal?

Përkuleni me dorë kokën e tifozit lart ose poshtë për të marrë këndin e dëshiruar.

Si të pastroni tifozin AD 7302?

Shkëputeni pajisjen. Hiqni grilën e përparme dhe tehun. Pastroni tehet me një leckë të lagët dhe thajini. Fshijeni bllokun e motorit me një leckë të lagët pa detergjent. Mos e zhytni kurrë motorin në ujë.

Çfarë të bëni nëse tifozi nuk ndizet?

Kontrolloni nëse kordoni është i lidhur saktë dhe nëse priza funksionon. Sigurohuni që çelësi të jetë në një pozicion tjetër përveç '0'. Nëse problemi vazhdon, kontaktoni një shërbim riparimi të autorizuar.

A mund ta përdor tifozin në banjë?

Jo, pajisja nuk është projektuar për përdorim në mjedis të lagësht. Shmangeni ekspozimin ndaj ujit ose lagështisë së lartë.

Si të rregulloni lartësinë e tifozit?

Lirojeni rregullimin e lartësisë (13) në trupin e jashtëm, rregulloni lartësinë e dëshiruar, pastaj shtrëngoni përsëri rrotën.

Tifozi bën zhurmë, a është kjo normale?

Një zhurmë e lehtë funksionimi është normale. Nëse zhurma është e tepërt, kontrolloni nëse tehu është fiksuar saktë dhe nëse nuk ka pengesa. Nëse zhurma vazhdon, kontaktoni shërbimin pas shitjes.

Ku të gjej pjesë këmbimi për AD 7302?

Pjesët e këmbimit mund të porositen nga shërbimi pas shitjes i Adler ose nga shitësit e autorizuar. Përdorni vetëm pjesë origjinale.

MANUAL I PËRDORUESIT AD 7302 ADLER

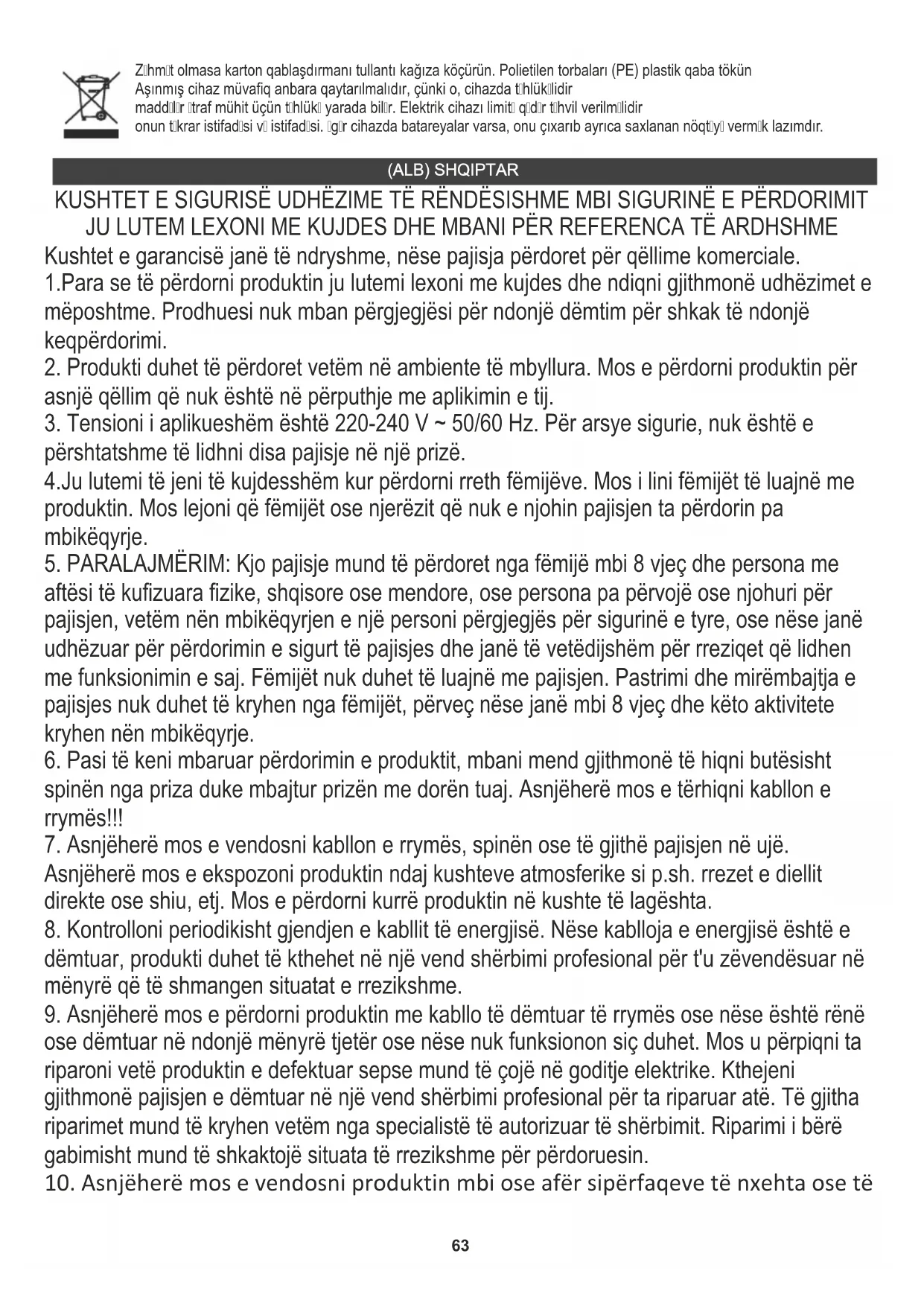

1. Para se ta përdorni produktin, ju lutemi lexoni me kujdes dhe ndiqni gjithmonë udhëzimet e mëposhtme. Prodhuesi nuk mban përgjegjësi për ndonjë dëmtim për shkak të ndonjë keqpërdorimi.
2. Produkti duhet të përdoret vetëm në ambiente të mbyllura. Mos e përdorni produktin për asnjë qëllim që nuk është në përputhje me aplikimin e tij.
3. Tensioni i aplikueshëm është 220-240 V ~ 50/60 Hz. Për arsye sigurie, nuk është e përshtatshme të lidhni disa pajisje në një prizë. 4. Ju lutemi të jeni të kujdesshëm kur përdorni rreth fëmijëve. Mos i lini fëmijët të luajnë me produktin. Mos lejoni që fëmijët ose njerëzit që nuk e njohin pajisjen ta përdorin pa mbikëqyrje.
4. PARALAJMËRIM: Kjo pajisje mund të përdoret nga fëmijë mbi 8 vjeç dhe persona me aftësi të kufizuara fizike, shqisore ose mendore, ose persona pa përvojë ose njohuri të pajisjes, vetëm nën mbikëqyrjen e një personi përgjegjës për sigurinë e tyre, ose nëse janë udhëzuar për përdorimin e sigurt të pajisjes dhe janë të vetëdijshëm për rreziqet që lidhen me funksionimin e saj. Fëmijët nuk duhet të luajnë me pajisjen. Pastrimi dhe mirëmbajtja e pajisjes nuk duhet të kryhen nga fëmijët, përveç nëse janë mbi 8 vjeç dhe këto aktivitete kryhen nën mbikëqyrje.
5. Pasi të keni mbaruar përdorimin e produktit, mbani mend gjithmonë ta hiqni butësisht spinën nga priza duke mbajtur prizën me dorën tuaj. Asnjëherë mos e tërhiqni kabllon e rrymës!!!
6. Asnjëherë mos e vendosni kabllon e rrymës, spinën ose të gjithë pajisjen në ujë. Asnjëherë mos e ekspozoni produktin ndaj kushteve atmosferike si p.sh. rrezet e diellit direkte ose shiu, etj. Mos e përdorni kurrë produktin në kushte të lagështa.
7. Kontrolloni periodikisht gjendjen e kabllit të energjisë. Nëse kablloja e energjisë është e dëmtuar, produkti duhet të kthehet në një vend shërbimi profesional për t'u zëvendësuar në mënyrë që të shmangen situatat e rrezikshme.
8. Asnjëherë mos e përdorni produktin me kabllo të dëmtuar të rrymës ose nëse është rrëzuar ose dëmtuar në ndonjë mënyrë tjetër ose nëse nuk funksionon siç duhet. Mos u përpiqni ta riparoni vetë produktin e defektuar sepse mund të çojë në goditje elektrike. Kthejeni gjithmonë pajisjen e dëmtuar në një vend shërbimi profesional për ta riparuar atë. Të gjitha riparimet mund të kryhen vetëm nga specialistë të autorizuar të shërbimit. Riparimi i bërë gabimisht mund të shkaktojë situata të rrezikshme për përdoruesin.
9. Asnjëherë mos e vendosni produktin mbi ose afër sipërfaqeve të nxehta ose të

ngrohta ose pajisjeve të kuzhinës si furra elektrike ose djegësi me gaz.

1. Asnjëherë mos e përdorni produktin afër lëndëve të djegshme.
2. Mos lejoni që kordoni të varet mbi buzë të banakut ose të mos prekë sipërfaqet e nxehta.
3. Asnjëherë mos e lini produktin të lidhur me burimin e energjisë pa mbikëqyrje. Edhe kur përdorimi ndërpritet për një kohë të shkurtër, fikeni atë nga rrjeti, shkëputeni nga priza.
4. Për të siguruar mbrojtje shtesë, rekomandohet instalimi i pajisjes së rrymës së mbetur (RCD) në qarkun e energjisë, me rrymë të mbetur jo më shumë se 30 mA. Kontaktoni një elektricist profesionist për këtë çështje.
5. Mbroni pjesën motorike të njësisë nga zhytja në ujë.
6. Përdorni vetëm pajisjen origjinale të montimit të ofruar.
7. Ndizeni pajisjen vetëm pas instalimit të plotë. Pajisja pjesërisht e montuar dhe e vënë në punë nuk siguron përdorim të sigurt dhe funksionim të duhur.

KUJDES: MOS E NDIZNI VENTILATORIN PA KAPAKUN PARA DHE PAS.

1. Vendoseni ventilatorin larg perdeve ose objekteve të tjera që mund të tërhiqen nga ventilatori në punë.
2. Mos futni asnjë objekt në kapakun e ventilatorit. Përndryshe mund të shkaktojë dëmtim personal ose dëmtim të pajisjes.

PARALAJMËRIM: Sigurohuni që ventilatori të jetë shkëputur nga priza përpara se të hiqni kapakun.

PARALAJMËRIM: Mos e mbani kurrë pajisjen kur është e ndezur.

1. Pajisja nuk është menduar të përdoret duke përdorur kohëmatës të jashtëm ose një sistem të veçantë telekomandimi.

1. Dado mbrojtëse e pasme
2. Mbrojtja e pasme
3. Njësia motorike
4. Bllokimi i kokës së motorit
5. Kordoni i rrymës
6. Paneli i kontrollit
7. Strehimi i panelit të kontrollit

11. Vida e montimit

12. Fuça e brendshme

1. Rregullimi i lartësisë

14. Tuça e jashtme

15. Roja bazë

1. Dado fiksuese
2. Baza

17. Klip

KUVENDI FINAL

1. Sigurohuni që kordoni i rrymës të jetë shkëputur nga priza elektrike.

Për modelin AD7317:

• Montoni bazën (16) ose kapësen (17) me vidën e fiksimit (11) dhe dadon (18) - sipas figurës 3. Për modelin 7305:
• Montoni bazën e ventilatorit (15, 16) dhe lidhni tytën e jashtme (14).
• Lidhni tytën e jashtme në kutinë e panelit të kontrollit (10) duke përdorur vidën e montimit (11).

Për të gjitha modelet:

1. Ngjitni mbrojtësen e pasme (5) me njësinë motorike (6) duke përdorur dado (4).
2. Vendoseni tehun e ventilatorit (3) në boshtin e rotorit. Mbërthejeni me arrë (2). Kontrolloni për t'u siguruar që tehu rrotullohet pa rezistencë.
3. Ngjitni mbrojtësen e përparme (1) me mbrojtësen e pasme (5) duke përdorur kapëset e menteshës në pjesën e jashtme të mbrojtëses së përparme.

PËRDORIMI I PAJISJES

1. Shtypni butonin '0' në panelin e kontrollit (9), më pas futni kordonin e rrjetit në një prizë elektrike.
2. Ndizni ventilatorin duke shtypur butonin '1' ose '2' (AD7301, AD7302, AD7317) ose '1', '2' ose '3' (AD7303, AD7304, AD7305). Pas disa sekondash, tehet e ventilatorit do të fillojnë të rrotullohen me shpejtësinë maksimale të marshit të zgjedhur.
3. Për të aktivizuar lëkundjen e njësisë së ventilatorit (horizontale) shtypni butonin e kyçjes së kokës së motorit (7). Tërheqja e butonit lart do të çaktivizojë lëkundjen (horizontale).
4. Mund të rregulloni këndin vertikal të ventilatorit duke e anuar njësinë e ventilatorit.

PASTRIMI DHE MIRËMBAJTJA

KUJDES: Mos lejoni që pjesa e motorit të ventilatorit ose ndonjë buton të laget.

1. Përpara pastrimit hiqeni spinën nga priza elektrike.
2. Për të pastruar pluhurin nga tehet e ventilatorit, hiqni mbrojtësen e përparme. Hiqeni tehun e ventilatorit nga boshti i rotorit, fshijeni me një leckë të lagur dhe më pas fshijeni të thatë.
3. Për të pastruar njësinë motorike, fshijeni butësisht me një leckë të lagur, pa detergjentë. Fshijeni të thatë.
4. Ruajeni ventilatorin në një vend të thatë.

Të dhënat teknike:

Numri i artikullit / Diametri / Fuqia / Fuqia maksimale: Tensioni

AD7301/15cm/15W/30W/220-240V\~50/60Hz

AD7302/23cm/22W/45W/220-240V~50/60Hz

AD7303/30cm/35W/70W/220-240V~50/60Hz

AD7304/40cm/45W/90W/220-240V~50/60Hz

AD7305/40cm/45W/90W/220-240V~50/60Hz

AD7317/15cm/15W/30W/220-240V~50/60Hz

Ju lutemi transferoni paketimin e kartonit në letër të mbeturinave. Hidhni qeset e polietilenit (PE) në enën plastike. Pajisja e konsumuar duhet të kthehet në vendin e duhur të ruajtjes sepse është e rrezikshme; në pajisje, përbërësit mund të përbëjnë një kërcënim për mjedisin. Pajisja elektrike duhet të dorëzohet në kufi për ripërdorimin dhe përdorimin e tij. Nëse në pajisje ka bateri, duhet t'i hiqni dhe t'i jepni pikës së ruajtur veçmas.
