AD 7302 - Ventilyator ADLER - Pulsuz istifadəçi təlimatı

Məhsul növü	Döşəmə ventilyatoru
Marka	Adler
Model	AD 7302
Pər ölçüsü	23 sm
Nominal güc	22 Vt
Maksimal güc	45 Vt
Enerji təchizatı	220-240 V ~ 50/60 Hz
Sürət sayı	2
Oscillasiya	Bəli (üfüqi)
Hündürlük tənzimlənməsi	Bəli
Pər materialı	Plastik
Qoruyucu ızgara	Ön və arxa
Baxım	Təmizləmədən əvvəl ayırın, nəm parça ilə silin
İstifadə	Yalnız daxili istifadə üçün
Zəmanət	2 il (standart)

Tez-tez sorulan suallar - AD 7302 ADLER

AD 7302 ventilyatorunu necə yığmaq olar?

Cihazın fişini çəkildiyinə əmin olun. Baza (16) xarici gövdəyə (14) vida (11) və qayka (18) ilə bərkidin. Sonra, arxa ızgaranı (5) motora (6) qayka (4) ilə bərkidin. Pəri (3) rotor oxuna yerləşdirin və pər qaykası (2) ilə bərkidin. Nəhayət, ön ızgaranı (1) arxa ızgaraya menteşə bağlayıcıları ilə bərkidin.

Ventilyatoru necə yandırmaq və sürəti tənzimləmək olar?

Enerji kabelini qoşun. Yavaş sürət üçün '1' düyməsinə, sürətli sürət üçün '2' düyməsinə basın. Söndürmək üçün '0' düyməsinə basın.

Ventilyatorun oscillasiyasını necə aktivləşdirmək olar?

Üfüqi oscillasiyanı aktivləşdirmək üçün motor başlığının kilid düyməsini (7) aşağı itələyin. Söndürmək üçün yuxarı çəkin.

Şaquli bucağı necə tənzimləmək olar?

Ventilyator başlığını əl ilə yuxarı və ya aşağı əyərək istədiyiniz bucağı əldə edin.

AD 7302 ventilyatorunu necə təmizləmək olar?

Cihazı ayırın. Ön ızgaranı və pəri çıxarın. Pərləri nəm parça ilə təmizləyin və qurudun. Motor blokunu yuyucu maddə olmadan nəm parça ilə silin. Motoru heç vaxt suya batırmayın.

Ventilyator yanmırsa nə etməli?

Kabelin düzgün qoşulduğunu və rozetkanın işlədiyini yoxlayın. Açarın '0' mövqeyindən başqa bir mövqedə olduğuna əmin olun. Problem davam edərsə, səlahiyyətli təmir xidməti ilə əlaqə saxlayın.

Ventilyatoru vanna otağında istifadə edə bilərəmmi?

Xeyr, cihaz nəm mühitdə istifadə üçün nəzərdə tutulmayıb. Onu suya və ya yüksək rütubətə məruz qoymaqdan çəkinin.

Ventilyatorun hündürlüyünü necə tənzimləmək olar?

Xarici gövdədəki hündürlük tənzimləyicisini (13) gevşetin, istədiyiniz hündürlüyü tənzimləyin, sonra çarxı yenidən sıxın.

Ventilyator səs çıxarır, bu normaldır?

Yüngül iş səsi normaldır. Səs həddindən artıq olarsa, pərin düzgün bərkidildiyinə və heç bir maneə olmadığına yoxlayın. Səs davam edərsə, satış sonrası xidmətlə əlaqə saxlayın.

AD 7302 üçün ehtiyat hissələrini haradan tapmaq olar?

Ehtiyat hissələri Adler satış sonrası xidmətindən və ya səlahiyyətli satıcılardan sifariş edilə bilər. Yalnız orijinal hissələrdən istifadə edin.

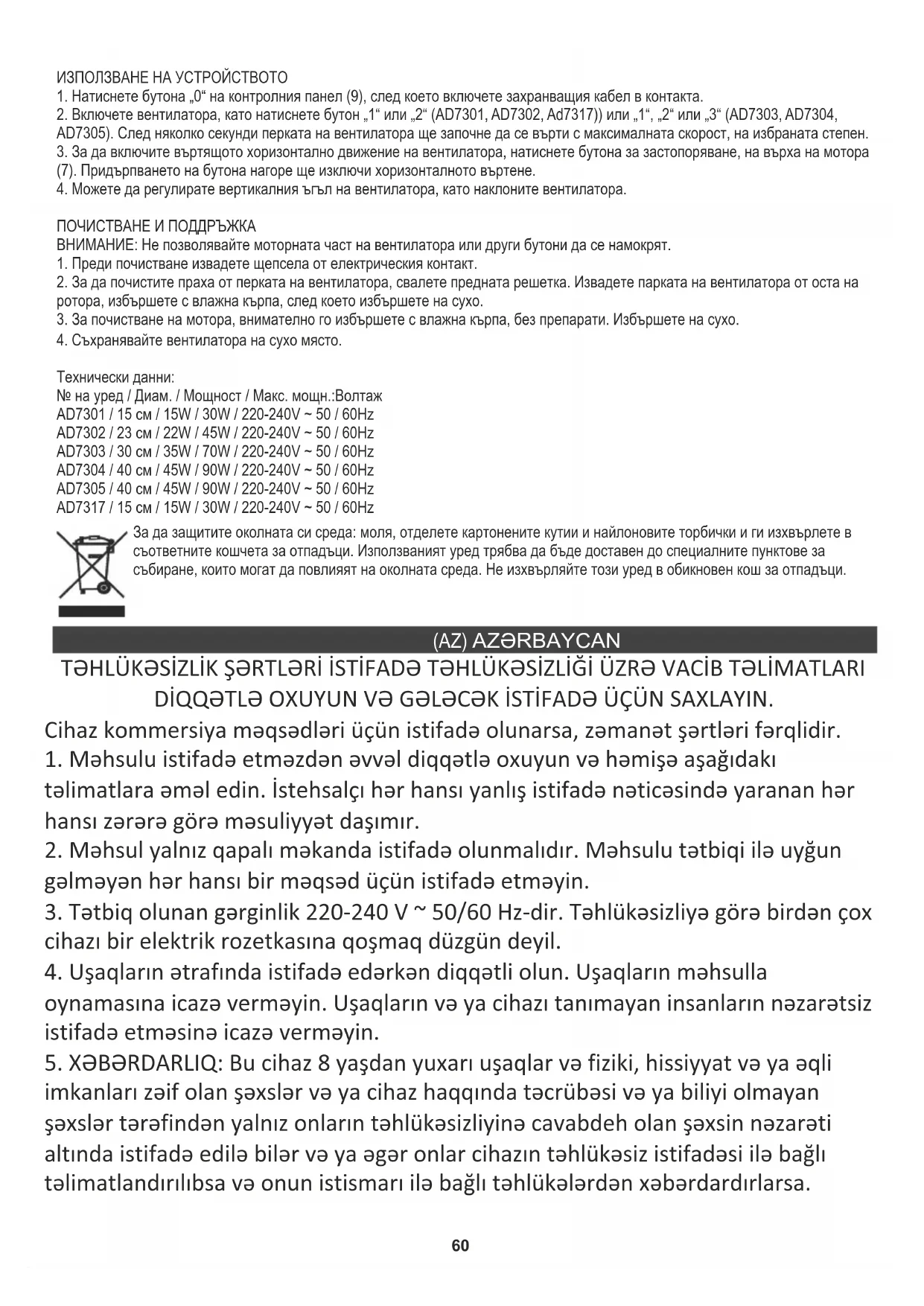

İSTİFADƏÇİ TƏLİMATNAMƏSİ AD 7302 ADLER

Təlimat kitabçası - 60

Manual perdoruesit - 63

1. AD7303 / AD7304

3. AD7301 / AD7317

4. AD7302 2.AD7305

İNGİLİS

Cihaz kommersiya məqsədləri üçün istifadə olunarsa, zəmanət şərtləri fərqlidir.

1. Məhsulu istifadə etməzdən əvvəl diqqətlə oxuyun və həmişə sağdakı təlimatlara əməl edin. İstehsalçı hər hansı yanlış istifadə nəticəsində yaranan hər hansı zərərə görə məsuliyyət daşımır.
2. Məhsul yalnız qapalı məkanda istifadə olunmalıdır. Məhsulu tətbiqi ilə uyğun gəlməyən hər hansı bir məqsəd üçün istifadə etməyin.
3. Tətbiq olunan gərginlik 220-240 V ~ 50/60 Hz-dir. Təhlükəsizliyə görə birdən çox cihazı bir elektrik rozetkasına qoşmaq düzgün deyil.
4. Uşaqların ətrafında istifadə edərkən diqqətli olun. Uşaqların məhsulla oynamasına icazə verməyin. Uşaqların və ya cihazı tanımayan insanların nəzarətsiz istifadə etməsinə icazə verməyin.
5. XƏBƏRDARLIQ: Bu cihaz 8 yaşdan yuxarı uşaqlar və fiziki, hissiyyat və ya əqli imkanları zəif olan şəxslər və ya cihaz haqqında təcrübəsi və ya biliyi olmayan şəxslər tərəfindən yalnız onların təhlükəsizliyinə cavabdeh olan şəxsin nəzarəti altında istifadə edilə bilər və ya əgər onlar cihazın təhlükəsiz istifadəsi ilə bağlı təlimatlandırılıbsa və onun istismarı ilə bağlı təhlükələrdən xəbərdardırlarsa.

Uşaqlar cihazla oynamamalıdır. Cihazın təmizlənməsi və saxlanması 8 yaşdan yuxarı olmadıqda və bu fəaliyyətlər nəzarət altında həyata keçirilmədikdə, uşaqlar tərəfindən həyata keçirilməməlidir.

1. Məhsuldan istifadəni bitirdikdən sonra həmişə elektrik rozetkasından əlinizlə fişini yumşaq bir şəkildə çıxarmağı unutmayın. Heç vaxt elektrik kabelini çəkməyin!!! Heç vaxt elektrik kabelini, fişini və ya bütün cihazı suya qoymayın. Məhsulu heç vaxt birbaşa günəş işığı və ya yağış kimi atmosfer şəraitinə məruz qoymayın. Məhsulu heç vaxt nəmli şəraitdə istifadə etməyin.
2. Elektrik kabelinin vəziyyətini vaxtaşırı yoxlayın. Elektrik kabeli zədələnibsə, təhlükəli vəziyyətlərin qarşısını almaq üçün məhsul dəyişdiriləcək peşəkar xidmət yerinə yönəldilməlidir.
3. Məhsulu heç vaxt zədələnmiş elektrik kabeli ilə və ya yıxılıb və ya hər hansı başqa şəkildə zədələnibsə və ya düzgün işləmirsə istifadə etməyin. Qüsurlu məhsulu özünüz tamir etməyə çalışmayın, çünki bu, elektrik şokuna səbəb ola bilər. Zədələnmiş cihazı tamir etmək üçün onu peşəkar xidmət yerinə çevirin. Bütün tamir işləri yalnız səlahiyyətli xidmət mütəxəssisləri tərəfindən həyata keçirilə bilər. Səhv edilmiş tamir istifadəçi üçün təhlükəli vəziyyətlərə səbəb ola bilər.
4. Məhsulu heç vaxt isti və ya isti səthlərin və ya elektrik sobası və ya qaz sobası kimi mətbəx cihazlarının üzərinə və ya yaxınına qoymayın.
5. Məhsulu heç vaxt yanan maddələrin yaxınlığında istifadə etməyin.
6. Şnurun tezgahın kənarından asılmasına və ya isti səthlərə toxunmasına icazə verməyin. 13. Heç vaxt nəzarətsiz məhsulu enerji mənbəyinə qoşulmuş vəziyyətdə qoymayın. İstifadə qısa müddət kəsildikdə, onu şəbəkədən söndürün, elektrik enerjisini ayırın. 14. Qorunma təmin etmək üçün elektrik dövrəsində cərəyanı 30 mA-dan çox olmayan qalıq cərəyan qurğusunun (RCD) quraşdırılması tövsiyə olunur. Bu məsələdə peşəkar elektrik ilə əlaqə saxlayın.
7. Qurğunun motor hissəsini suya batırılmaqdan qoruyun.
8. Yalnız təqdim olunmuş orijinal montaj avadanlığından istifadə edin.
9. Cihazı yalnız tam quraşdırıldıqdan sonra işə salın. Qismən yığılmış və istismara verilmiş cihaz təhlükəsiz istifadəni və düzgün işləməsini təmin etmir. DİQQƏT: ÖN VƏ ARXA QAPAQLARSIZ ventilyatoru işə salmayın.
10. Ventilyatoru pərdələrdən, pərdələrdən və ya işləyən fan tərəfindən içəri çəkilə bilən digər əşyalardan uzaqlaşdırın.
11. Ventilyatorun qapağına heç bir əşya soxmayın. Əks halda bu, şəxsi zədə və ya

cihazın zədələnməsinə səbəb ola bilər.

XƏBƏRDARLIQ: Qapağı çıxarmazdan əvvəl ventilyatorun elektrik enerjisindən ayrıldığından əmin olun.

XƏBƏRDARLIQ: Cihazı heç vaxt işə salınmış vəziyyətdə daşımayın.

1. Cihaz xarici taymerlərdən və ya ayrıca uzaqdan idarəetmə sistemindən istifadə etməklə idarə olunmaq üçün nəzərdə tutulmayıb.

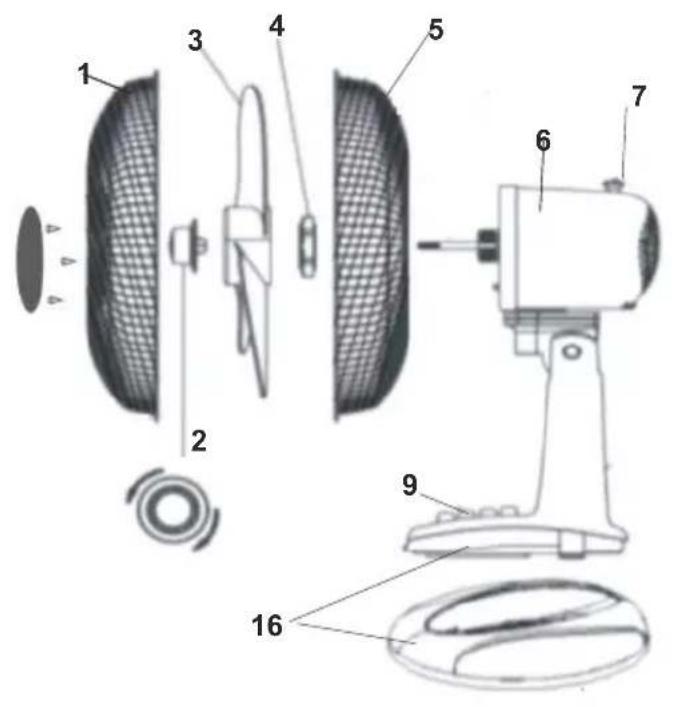

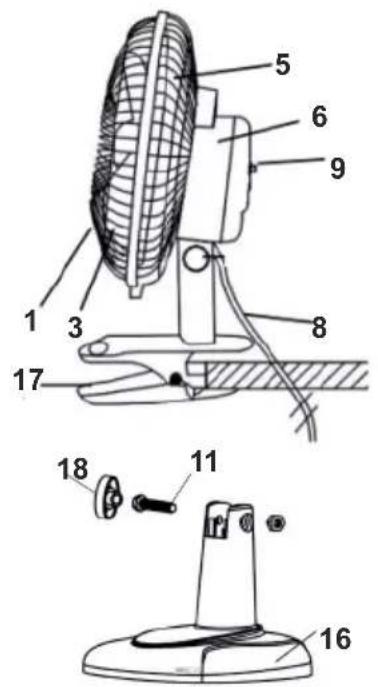

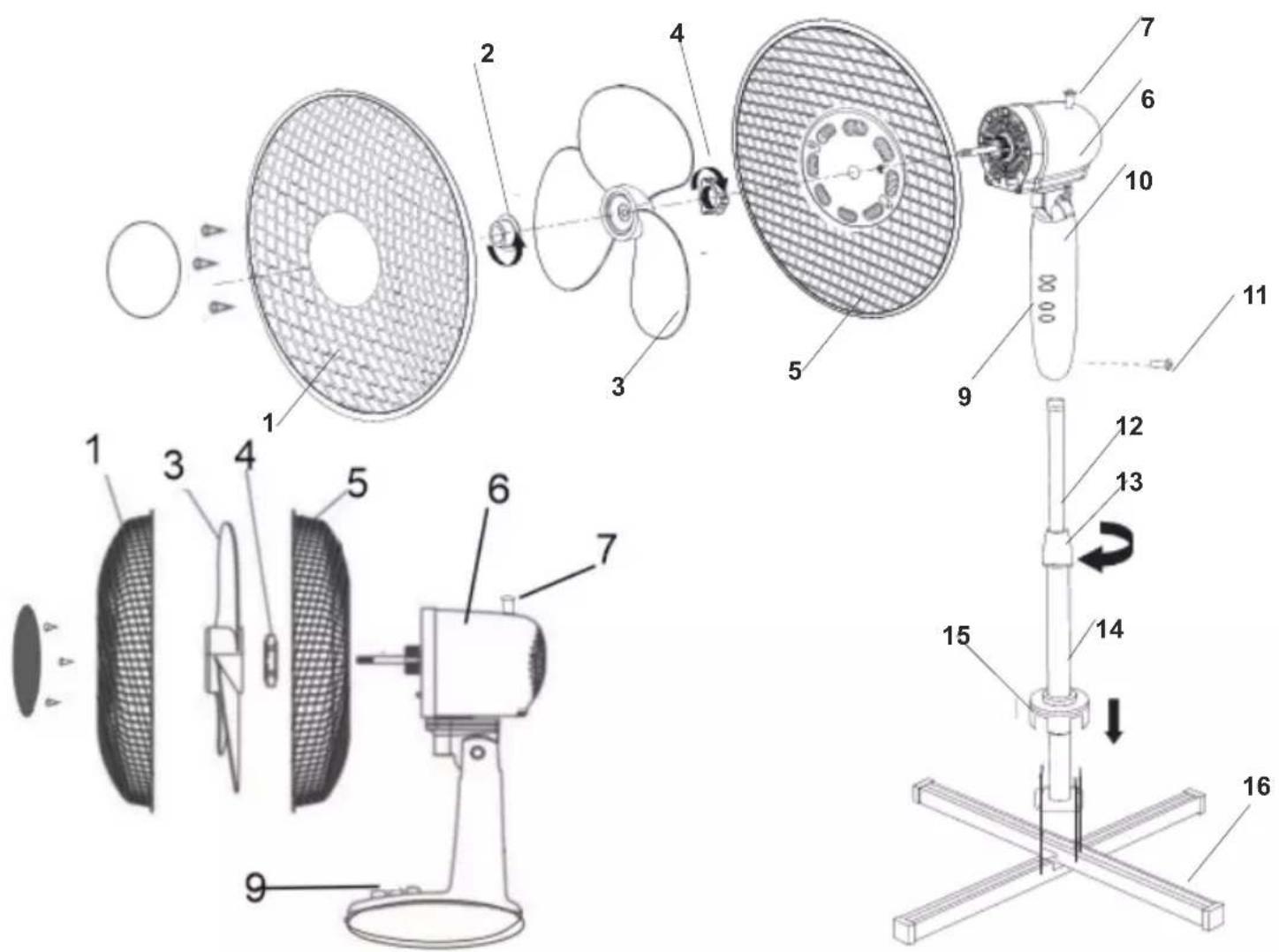

CİHAZIN TƏSVİRİ (Şəkil 1 - AD7301, AD7302, AD7303, AD7304, ŞƏKİL 2 - AD7305, ŞƏKİL 3 - AD7317)

1 Qabaq qoruyucu

2. Bıçaq qozu

3. Bıçaq

1. Arxa qoruyucu qayka

5. Arxa qoruyucu

6. Motor bloku

1. Mühərrikin baş kilidi
2. Elektrik kabeli
3. İdarəetmə paneli
4. İdarəetmə panelinin korpusu
5. Montaj vinti
6. Daxili barel
7. Hündürlüyün tənzimlənməsi
8. Xarici lülə
9. Əsas qoruyucu
10. Baza
11. Klips
12. Bağlayıcı qayka

FAN YIĞI SI

1. Elektrik kabelinin elektrik rozetkasından ayrıldığından əmin olun. AD7317 modeli üçün: -əsası (16) və ya klipi (17) bərkidici vint (11) və qayka (18) ilə quraşdırın - Şəkil 3-ə uyğun olaraq. Model üçün: 7305 modeli: -ventilyator bazasını (15, 16) yığın və xarici lüləni (14) birləşdirin.
2. Quraşdırma vintindən (11) istifadə edərək xarici lüləni idarəetmə panelinin korpusuna (10) bərkidin. Bütün modellər üçün:
3. Arxa qoruyucunu (5) qaykadan (4) istifadə edərək motor blokuna (6) bərkidin.
4. Fan qanadını (3) rotor oxuna qoyun. Bıçaq qozunu (2) ilə bərkidin. Bıçağın müqavimətsiz döndüyünə əmin olun.
5. Qabaq qoruyucunu (1) arxa qoruyucuya (5) ön qoruyucunun kənar tərəfindəki menteşə sıxaclarından istifadə edərək bərkidin.

CİHAZDAN İSTİFADƏ ETMƏK

1. İdarəetmə panelində (9) '0' düyməsini basın, sonra elektrik kabelini elektrik rozetkasına qoşun.
2. '1' və ya '2' (AD7301, AD7302, AD7317) və ya '1', '2' və ya '3' (AD7303, AD7304, AD7305) düymələrini basaraq fanı

yandırın. Bir neçə saniyədən sonra fan qanadları seçilmiş sürətin maksimum sürətində fırlanmağa başlayacaq.

1. Fan qurğusunun salınan hərəkətini işə salmaq üçün (üfüqi) motor başlığının kilidi düyməsini (7) basın. Düyməni yuxarı çəkmək rəqsi söndürəcək (üfüqi).
2. Siz fan qurğusunu ayıraraq ventilyatorun şaquli bucağını tənzimləyə bilərsiniz.

TƏMİZLİK VƏ XİDMƏT

DİQQƏT: Fanın motor hissəsinin və ya hər hansı düymənin islanmasına icazə verməyin.

1. Təmizləməzdən əvvəl fişini elektrik rozetkasından çıxarın.
2. Fan qanadlarını tozdan təmizləmək üçün ön qoruyucunu çıxarın. Fan qanadını rotor oxundan çıxarın, nəm parça ilə silin, sonra quru silin.
3. Motor blokunu təmizləmək üçün onu yuyucu vasitə olmadan nəm bir parça ilə yumşaq bir şəkildə silin. Quru silin.
4. Ventilyatoru quru yerdə saxlayın.

Texniki məlumat:

Model nömrəsi / Diametr / Güc / Maks. güc: Gərginlik

AD7301/15 sm/15W/30W/220-240V~50/60Hz

AD7302/23 sm/22W/45W/220-240V~50/60Hz

AD7303/30 sm/35W/70W/220-240V~50/60Hz

AD7304/40 sm/45W/90W/220-240V~50/60Hz

AD7305/40 sm/45W/90W/220-240V~50/60Hz

AD7317/15 sm/15W/30W/220-240V~50/60Hz
