AD 7302 - Ventilators ADLER - Bezmaksas lietošanas instrukcija

Produkta veids	Grīdas ventilators
Zīmols	Adler
Modelis	AD 7302
Lāpstiņas diametrs	23 cm
Nominālā jauda	22 W
Maksimālā jauda	45 W
Barošana	220-240 V ~ 50/60 Hz
Ātrumu skaits	2
Svārstības	Jā (horizontāla)
Augstuma regulēšana	Jā
Lāpstiņas materiāls	Plastmasa
Aizsargrežģis	Priekšējais un aizmugurējais
Apkope	Atvienojiet pirms tīrīšanas, noslaukiet ar mitru drānu.
Izmantošana	Tikai iekštelpās
Garantija	2 gadi (standarta)

Bieži uzdotie jautājumi - AD 7302 ADLER

Kā samontēt ventilatoru AD 7302?

Pārliecinieties, ka ierīce ir atvienota. Piestipriniet pamatni (16) pie ārējā korpusa (14), izmantojot skrūvi (11) un uzgriezni (18). Pēc tam piestipriniet aizmugurējo režģi (5) pie motora (6) ar uzgriezni (4). Novietojiet lāpstiņu (3) uz rotora ass un nostipriniet to ar lāpstiņas uzgriezni (2). Visbeidzot piestipriniet priekšējo režģi (1) pie aizmugurējā režģa, izmantojot eņģu stiprinājumus.

Kā ieslēgt ventilatoru un regulēt ātrumu?

Pievienojiet barošanas vadu. Nospiediet pogu '1' lēnam ātrumam vai '2' ātram ātrumam. Lai izslēgtu, nospiediet '0'.

Kā aktivizēt ventilatora svārstības?

Lai aktivizētu horizontālās svārstības, nospiediet motora galvas bloķēšanas pogu (7) uz leju. Lai deaktivizētu, pavelciet to uz augšu.

Kā regulēt vertikālo leņķi?

Manuāli nolieciet ventilatora galvu uz augšu vai uz leju, lai iegūtu vēlamo leņķi.

Kā tīrīt ventilatoru AD 7302?

Atvienojiet ierīci. Noņemiet priekšējo režģi un lāpstiņu. Notīriet lāpstiņas ar mitru drānu un nosusiniet. Noslaukiet motora bloku ar mitru drānu bez mazgāšanas līdzekļa. Nekad neiegremdējiet motoru ūdenī.

Ko darīt, ja ventilators neieslēdzas?

Pārbaudiet, vai vads ir pareizi pievienots un vai kontaktligzda darbojas. Pārliecinieties, vai slēdzis ir pozīcijā, kas nav '0'. Ja problēma joprojām pastāv, sazinieties ar apstiprinātu remonta dienestu.

Vai es varu izmantot ventilatoru vannas istabā?

Nē, ierīce nav paredzēta lietošanai mitrā vidē. Izvairieties no saskares ar ūdeni vai augstu mitrumu.

Kā regulēt ventilatora augstumu?

Atskrūvējiet augstuma regulēšanu (13) uz ārējā korpusa, noregulējiet vēlamo augstumu, pēc tam pievelciet skrūvi.

Ventilators rada troksni, vai tas ir normāli?

Neliels darbības troksnis ir normāls. Ja troksnis ir pārmērīgs, pārbaudiet, vai lāpstiņa ir pareizi nostiprināta un vai nav šķēršļu. Ja troksnis turpinās, sazinieties ar pēcpārdošanas servisu.

Kur atrast rezerves daļas AD 7302?

Rezerves daļas var pasūtīt, izmantojot Adler pēcpārdošanas servisu vai pilnvarotos izplatītājus. Izmantojiet tikai oriģinālās daļas.

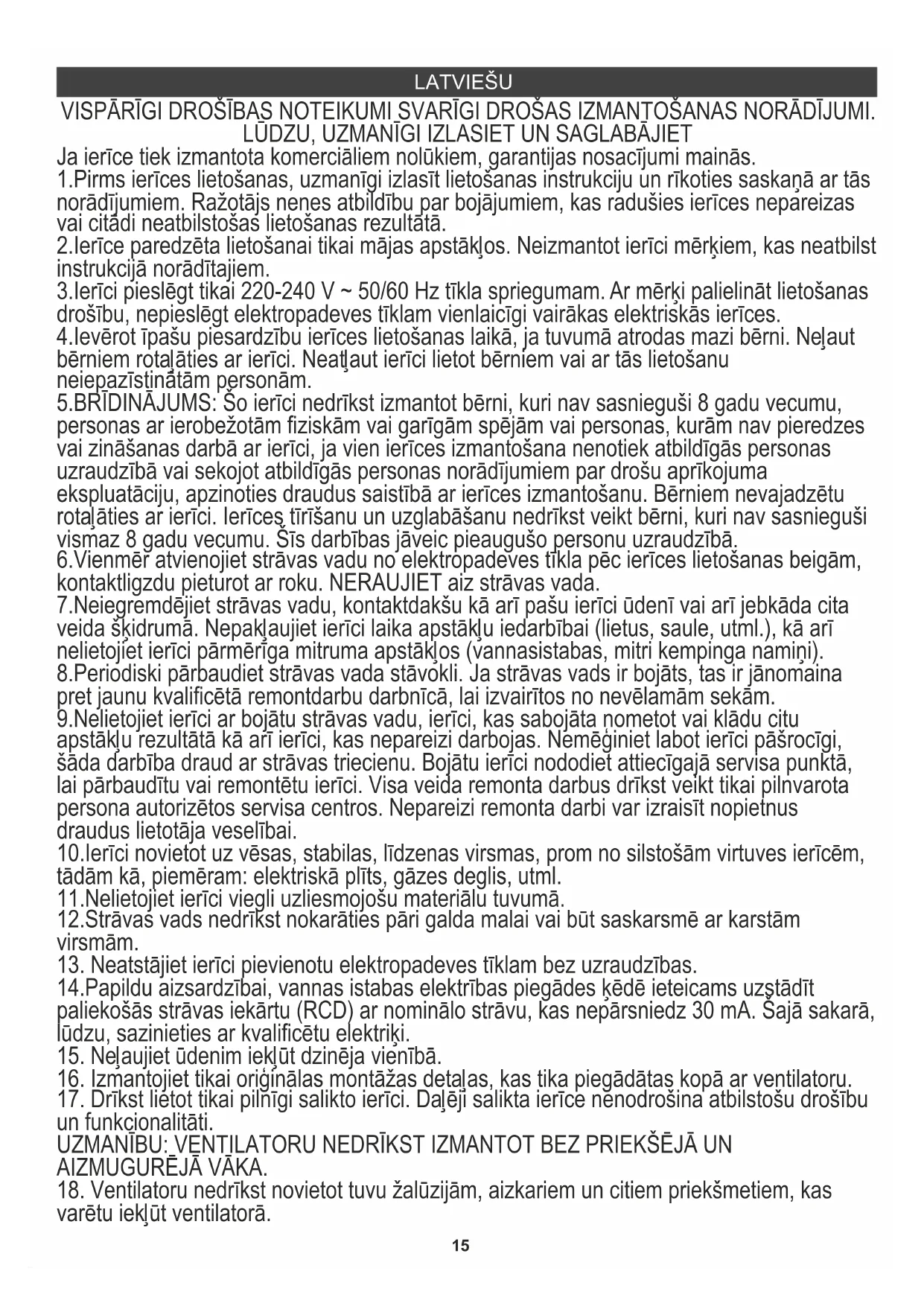

LIETOŠANAS INSTRUKCIJA AD 7302 ADLER

1. Ventilatoru nedrīkst novietot tuvu aizkarīgiem, aizkariem un citiem priekšmetiem, kas varētu iekļūt ventilatorā.
2. Ventilatora vākā nedrīkst ievietot nekādus priekšmetus. Pastāv risks savainoties un sabojāt ierīci.

BRĪDINĀJUMS: Pirms vāka noņemšanas pārliecinieties, vai ventilators ir atvienots. BRĪDINĀJUMS: Nekad nenesiet ierīci, kad tā ir ieslēgta.

1. Ierīci nav paredzēts darbināt, izmantojot ārējos taimerus vai atsevišķu tālvadības sistēmu.

IERĪCES APRAKSTS (1. ATTĒLS - AD7301, AD7302, AD7303, AD7304, 2. ATTĒLS - AD7305, 3. ATTĒLS - AD7317)

1. priekšējais aizsargs, 2. detaļas uzgrieznis, 3. detaļa, 4. gāzes aizsarga uzgrieznis, 5. gumijas aizsargs, 6. motora bloks, 7. motora galvas bloķēšana, 8. barošanas vads, 9. vadības panelis, 10. vadības paneļa korpuss, 11. montāžas skrūve, 12. iekšējā muca, 13. augstuma regulēšana, 14. ārējā muca, 15. bāzes aizsargs, 16. pamatne, 17. klips, 18. stiprināšanas uzgrieznis

FANU MONTĀŽA

1. Pārliecinieties, vai strāvas vads ir atvienots no elektrības kontaktligzdas. Modelim AD7317:
2. piestipriniet pamatni (16) vai skavu (17) ar stiprinājuma skrūvi (11) un uzgriezni (18) - atbilstoši 3. attēlam. Modelim AD7305:
3. salieciet ventilatora pamatni (15, 16) un piestipriniet ārējo mucu (14).
4. ar montāžas skrūvi (11) piestipriniet ārējo mucu pie vadības paneļa korpusa (10). Visiem modeļiem:
5. Izmantojot uzgriezni (4), piestipriniet aizmugurējo aizsargu (5) pie motora vienības (6).
6. Novietojiet ventilatora lāpstiņu (3) uz rotora ass: Nostipriniet ar asmens uzgriezni (2). Pārbaudiet, lai pārliecinātos, ka asmens griežas bez pretestības.
7. Piestipriniet priekšējo aizsargu (1) pie aizmugurējā aizsarga (5), izmantojot āķa skavas priekšējā aizsarga ārpusē.

IERĪCES LIETOŠANA

1. Nospiediet vadības paneļa pogu "0" (9), pēc tam pievienojiet strāvas vadu elektriskajai kontaktligzdai.
2. Ieslēdziet ventilatoru, nospiežot pogu "1" vai "2" (AD7301, AD7302, AD7317) vai "1", "2" vai "3" (AD7303, AD7304, AD7305). Pēc dažām sekundēm ventilatora lāpstiņas sāks griezties ar izvēlētā pārnesuma maksimālo ātrumu.
3. Lai ieslēgtu ventilatora vienības šūpošanās kustības (horizontāli), nospiediet motora galvas bloķēšanas pogu (7). Nospiežot pogu uz augšu, šūpošanās tiek izslēgta (horizontāli).
4. Jūs varat pielāgot ventilatora vertikālo leņķi, sasverot ventilatora bloku.

TĪRĪŠANA UN APKOPE

UZMANĪBU: Neļaujiet mitrināties ventilatora motora daļai vai pogām. 1. Pirms tīrīšanas noņemiet kontaktdakšu no kontaktligzdas. 2. Lai notīrītu putekļus no ventilatora lāpstiņām, noņemiet priekšējo aizsargu. Noņemiet ventilatora lāpstiņu no rotora ass, noslaukiet ar mitru drānu, pēc tam noslaukiet sausu. 3. Lai notīrītu motoru, viegli noslaukiet to ar mitru drānu bez mazgāšanas līdzekļiem. Noslaukiet sausu. 4. Uzglabājiet ventilatoru sausā vietā.

Tehniskie dati:

Preces numurs / diametrs / jauda / jauda max: spriegums AD7301 / 15 cm / 15W / 30W / 220-240V ~ 50 / 60Hz AD7302/23cm/22W/45W/220-240V\~50/60Hz AD7303/30cm/35W/70W/220-240V\~50/60Hz AD7304/40cm/45W/90W/220-240V\~50/60Hz AD7305/40cm/45W/90W/220-240V\~50/60Hz AD7317/15cm/15W/30W/220-240V\~50/60Hz

Apkārtējās vides aizsardzība. Kartona iepakojumu, lūdzu, nododiet otrreizējai pārstrādei. Polietilēna maisiņus (PE) izmest plastmasas izstrādājumiem paredzētajos konteineros. Lietotās elektropreces nododiet attiecīgajos pieņemšanas punktos. Ierīcē satur bīstamas sastāvdaļas, kas var izraisīt draudus apkārtējai videi. Elektroierīce jānodod tā, lai ierobežotu tās atkārtotu izmantošanu. Ja ierīcē atrodas baterijas, izņemiet tās un nododiet pieņemšanas punktā atsevišķi. Produktu neizmest sadzīves atkritumu konteinerā!
