INSTRUKCJA OBSŁUGI Clamp Bellelli

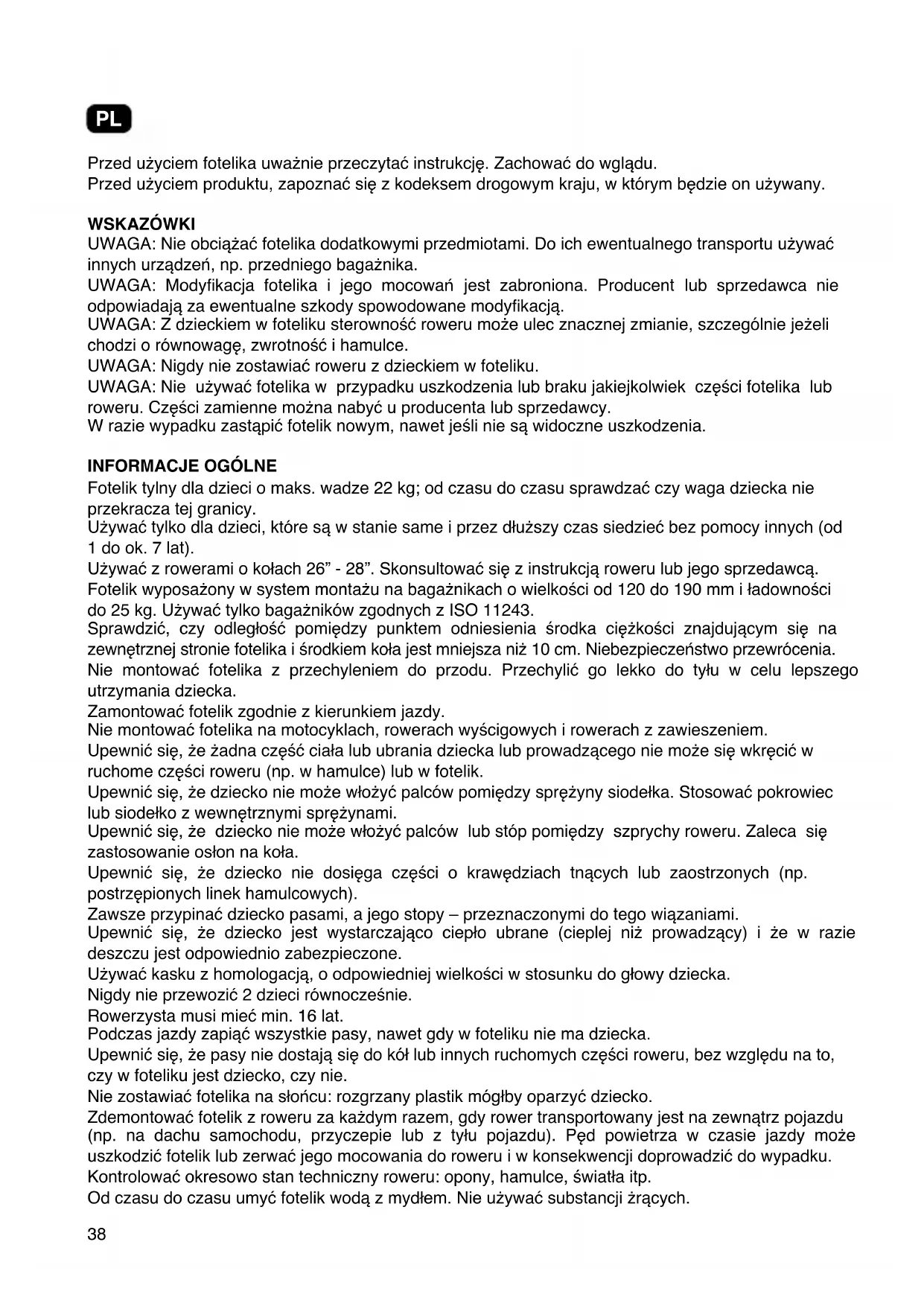

CS38 Przed użyciem fotelika uważnie przeczytać instrukcję. Zachować do wglądu. Przed użyciem produktu, zapoznać się z kodeksem drogowym kraju, w którym będzie on używany. WSKAZÓWKI UWAGA: Nie obciążać fotelika dodatkowymi przedmiotami. Do ich ewentualnego transportu używać innych urządzeń, np. przedniego bagażnika. UWAGA: Modykacja fotelika i jego mocowań jest zabroniona. Producent lub sprzedawca nie odpowiadają za ewentualne szkody spowodowane modykacją. UWAGA: Z dzieckiem w foteliku sterowność roweru może ulec znacznej zmianie, szczególnie jeżeli chodzi o równowagę, zwrotność i hamulce. UWAGA: Nigdy nie zostawiać roweru z dzieckiem w foteliku. UWAGA: Nie używać fotelika w przypadku uszkodzenia lub braku jakiejkolwiek części fotelika lub roweru. Części zamienne można nabyć u producenta lub sprzedawcy. W razie wypadku zastąpić fotelik nowym, nawet jeśli nie są widoczne uszkodzenia.

Fotelik tylny dla dzieci o maks. wadze 22 kg; od czasu do czasu sprawdzać czy waga dziecka nie przekracza tej granicy. Używać tylko dla dzieci, które są w stanie same i przez dłuższy czas siedzieć bez pomocy innych (od 1 do ok. 7 lat). Używać z rowerami o kołach 26” - 28”. Skonsultować się z instrukcją roweru lub jego sprzedawcą. Fotelik wyposażony w system montażu na bagażnikach o wielkości od 120 do 190 mm i ładowności do 25 kg. Używać tylko bagażników zgodnych z ISO 11243. Sprawdzić, czy odległość pomiędzy punktem odniesienia środka ciężkości znajdującym się na zewnętrznej stronie fotelika i środkiem koła jest mniejsza niż 10 cm. Niebezpieczeństwo przewrócenia. Nie montować fotelika z przechyleniem do przodu. Przechylić go lekko do tyłu w celu lepszego utrzymania dziecka. Zamontować fotelik zgodnie z kierunkiem jazdy. Nie montować fotelika na motocyklach, rowerach wyścigowych i rowerach z zawieszeniem. Upewnić się, że żadna część ciała lub ubrania dziecka lub prowadzącego nie może się wkręcić w ruchome części roweru (np. w hamulce) lub w fotelik. Upewnić się, że dziecko nie może włożyć palców pomiędzy sprężyny siodełka. Stosować pokrowiec lub siodełko z wewnętrznymi sprężynami. Upewnić się, że dziecko nie może włożyć palców lub stóp pomiędzy szprychy roweru. Zaleca się zastosowanie osłon na koła. Upewnić się, że dziecko nie dosięga części o krawędziach tnących lub zaostrzonych (np. postrzępionych linek hamulcowych). Zawsze przypinać dziecko pasami, a jego stopy – przeznaczonymi do tego wiązaniami. Upewnić się, że dziecko jest wystarczająco ciepło ubrane (cieplej niż prowadzący) i że w razie deszczu jest odpowiednio zabezpieczone. Używać kasku z homologacją, o odpowiedniej wielkości w stosunku do głowy dziecka. Nigdy nie przewozić 2 dzieci równocześnie. Rowerzysta musi mieć min. 16 lat. Podczas jazdy zapiąć wszystkie pasy, nawet gdy w foteliku nie ma dziecka. Upewnić się, że pasy nie dostają się do kół lub innych ruchomych części roweru, bez względu na to, czy w foteliku jest dziecko, czy nie. Nie zostawiać fotelika na słońcu: rozgrzany plastik mógłby oparzyć dziecko. Zdemontować fotelik z roweru za każdym razem, gdy rower transportowany jest na zewnątrz pojazdu (np. na dachu samochodu, przyczepie lub z tyłu pojazdu). Pęd powietrza w czasie jazdy może uszkodzić fotelik lub zerwać jego mocowania do roweru i w konsekwencji doprowadzić do wypadku. Kontrolować okresowo stan techniczny roweru: opony, hamulce, światła itp. Od czasu do czasu umyć fotelik wodą z mydłem. Nie używać substancji żrących. PL39 MONTAŻ FOTELIKA Nie montować fotelika, jeśli znajduje się w nim dziecko. Przed rozpoczęciem montażu sprawdzić, czy są wszystkie części (zdj. A). Delikatnie pociągnąć gałkę (8) do siebie i obrócić ją przeciwnie do ruchu wskazówek zegara w celu otwarcia szczęki podpory Ustawić fotelik na bagażniku (zdj. B). Uwaga: Sprawdzić, czy odległość pomiędzy punktem odniesienia środka ciężkości znajdującym się na zewnętrznej stronie fotelika i środkiem koła jest mniejsza niż 10cm. Niebezpieczeństwo przewrócenia. Delikatnie pociągnąć gałkę (8) do siebie i obrócić ją w kierunku zgodnym ze wskazówkami zegara do końca w celu zaciśnięcia szczęk na bagażniku (zdj. C). Uwaga: po zaciśnięciu szczęk upewnić się, że fotelik nie rusza się do przodu lub do tyłu wzdłuż bagażnika. Uwaga: Kontrolować okresowo, czy szczęki trzymają się mocno na bagażniku: zacisk może się poluzować podczas użytkowania. Zamocować dodatkowy pas bezpieczeństwa (1) na ramie roweru (zdj. D). UWAGA: Dodatkowy pas bezpieczeństwa musi być cały czas zamocowany na ramie roweru. Demontaż fotelika z roweru Odczepić dodatkowy pas bezpieczeństwa (1). Delikatnie pociągnąć gałkę (8) do siebie i obrócić ją przeciwnie do ruchu wskazówek zegara w celu otwarcia szczęki podpory. Unieść fotelik z bagażnika. REGULACJA FOTELIKA Przed użyciem fotelika upewnić się, że pozycja pasów bezpieczeństwa i podpór na stopy jest odpowiednia do wielkości dziecka. Pasy powinny znajdować się nieco ponad ramionami dziecka. Stopy dziecka powinny opierać się całkowicie na podporach. Nie regulować pasów i podpór, jeśli w foteliku znajduje się dziecko. Regulacja pasów bezpieczeństwa Zdjąć pas z otworu w oparciu. Włożyć pas do otworu w oparciu na żądanej wysokości (rys. E). Powtórzyć tę samą procedurę z drugim pasem. Regulacja podpór na stopy. Przesunąć do góry dźwigienkę blokującą (9) z tyłu podpory (zdj. F). Przesunąć podporę (11) do góry lub do dołu aż do osiągnięcia pożądanej pozycji. Zamknąć dźwigienkę blokującą (9) poprzez przesunięcie jej do dołu aż do zaskoczenia. Powtórzyć tę samą procedurę z drugą podporą.

Poprowadzić rower przez kilka metrów bez wsiadania na niego, sprawdzając, czy żadna ruchoma część nie dotyka fotelika, czy pasy nie dostają się do koła i czy hamulce i pedały działają jak należy.

USADZANIE DZIECKA W FOTELIKU

Przycisnąć przycisk na środkowym zapięciu (2) aż do usłyszenia kliknięcia (zdj. G). Pociągnąć zapięcie do góry. Posadzić dziecko. Przeciągnąć pasy koło głowy dziecka (zdj. H). PL40 Zapiąć środkowe zapięcie w otworze znajdującym się najbliżej dziecka (zdj. I). Wsunąć zapięcie w otwór aż do zaskoczenia. Wyregulować pasy za pomocą znajdujących się na nich plastikowych regulatorów (3 i 4), tak żeby przylegały do ciała dziecka (zdj. L). Ułożyć stopy dziecka w podporach. Zapiąć wiązania (10), zaczepiając je o bolec znajdujący się z tyłu podpory (zdj. M). Upewnić się od czasu do czasu podczas podróży, że dziecko jest prawidłowo przypięte.

WYJMOWANIE DZIECKA Z FOTELIKA

Odpiąć wiązania (10) stóp. Przycisnąć przycisk na środkowym zapięciu (2) aż do usłyszenia kliknięcia. Pociągnąć zapięcie do góry. Odpiąć dziecko z pasów. GWARANCJA Warunki gwarancji można zobaczyć na stronie www.bellelli.com. RECYKLING
