pompa grzewcza do basenów kąpielowych

INSTRUKCJA OBSŁUGI I SERWISU

SPIS TREŚCI

1. Specyfikacja techniczna
2. Wymiary
3. Montaż i podłączenie
4. Akcesoria
5. Okablowanie elektryczne
6. Obsługa panelu sterującego
7. Wybór ustawień obsługi pompy
8. Usuwanie usterek
9. Schemat budowy pompy
10. Konserwacja
11. Gwarancja i zwrot

Dziękujemy za korzystanie z pompy grzewczej hydro-pro inverter do basenów kąpielowych, umożliwia ona nagrzanie wody w basenie i utrzymanie jej stałej temperatury przy temperaturze otoczenia wynoszącej od -10 do 50°C.

UWAGA: Instrukcja ta zawiera wszystkie informacje niezbędne do podłączenia i użytkowania zakupion pompy grzewczej.

Podłączający pompę musi zapoznać się z treścią instrukcji i postępować zgodnie z instrukcjami dotyczącymi i konserwacji.

Podłączający ponosi odpowiedzialności za montaż i podłączenie produktu i zobowiązany jest do ścisłego przestrzegania wszystkich wskazówek producenta oraz uregulowań dotyczących zastosowania produktu. Nieprawidłowe podłączenie sprzeczne z tą instrukcją skutkować będzie utratą gwarancji na całe urządzenie.

Producent rzeka się jakiejkolwiek odpowiedzialności wynikającej ze szkód spowodowanych innym osobom lub przedmiotom, jak również z błędnego montażu i podłączenia urządzenia w sposób niezgodny z instrukcją obserwisu. Każde zastosowanie produktu, będące niezgodne z jego przeznaczeniem uznawane będzie za niebezpieczne.

OSTRZEŻENIE: W okresie zimowym lub gdy temperatura otoczenia spadnie poniżejnałeży zawsze usuwać wodę z pompy ciepła, w przeciwnym razie wymiennik ciepła Titanium zostanie uszkodzony wskutek zamarznięcia, co powoduje utratę gwarancji.

OSTRZEŻENIE: Przed otwariem obudowy pompy grzewczej należy zawsze wyłącać zasilanie, gdyż wewnątrz znajduje się urządzenie pod wysokim napięciem elektrycznym.

OSTRZEŻENIE: Należy przechowywać panel wyświetlacza w suchym miejscu lub szczelnie domykać pokrywę izolacyjną aby zabezpieczyć go przed uszkodzeniem spowodowanym zawilgoceniem.

1. Specyfikacja techniczna

1.1 Dane techniczne pomp grzewczych hydro-pro inverter

Model		Inverter 07	Inverter 10	Inverter 13	Inverter 17	Inverter 21
Item No.		7018545	7018546	7018547	7018548	7018549
* Performance at Air 27, Water 26C, Humidity 80%
Heating capacity	kW	7-3.6	10-2.3	13-2.6	17-3.8	20-4
Power consumption	kW	1.06-0.3	1.52-0.18	1.94-0.2	2.54-0.29	2.98-0.3
C.O.P.		12-6.6	13-6.6	13-6.7	13-6.7	13-6.7
* Performance at Air 15, Water 26C, Humidity 70%
Heating capacity	kW	5.1-2.5	7.1-1.9	9.6-2	11.5-3	14-3
Power consumption	kW	1-0.38	1.4-0.25	1.84-0.27	2.2-0.37	2.7-0.37
C.O.P.		6.5-5.1	7.5-5.1	7.5-5.2	8.2-5.2	8.2-5.1
* Performance at Air 35, Water 27C, Humidity 40%
Cooling capacity	kW	3.6-1.68	5.0-1.21	6.6-1.4	8.3-2.0	9.7-2.06
Power consumption	kW	1.25-0.44	1.75-0.28	2.3-0.31	2.88-0.42	3.68-0.4
E.E.R.		3.78-2.88	4.25-2.88	4.49-2.88	4.73-2.88	5.11-2.64
Rated water flux	m^3/h	2.50	3.00	4.00	5.00	6.00
Fan power input	w	5-20	8-40	8-40	10-50	10-50
Voltage		220~240V/50Hz/1PH
Maximum Current	A	4.43	6.65	8.57	11.31	12.98
Minimum Fuse Current	A	12	18	24	31	36
Water in-out connection	mm	50
Fan quantity		1	1	1	1	1
Ventilation type		Horizontal	Horizontal	Horizontal	Horizontal	Horizontal
Compressor brand		GMCC	GMCC	MITSUBISHI	MITSUBISHI	MITSUBISHI
Noise level at 1m	dB(A)	40-50	40-52	40-54	41-56	41-56
Net dimension	mm	1008*380*577	1050*440*709		1050*450*870
Net weight	Kg	54	68	78	98	108
Packing dimension	mm	1095*430*705	1130*470*850		1140*480*1010
Gross Weight	Kg	66	73	83	113	123

* Powyższe dane mogą ulec zmianie bez uprzedniego o tym informowania.

1.2 Dane techniczne pomp grzewczych hydro-pro inverter

Model		Inverter 26	Inverter 26T	Inverter 35	Inverter 35T
Item No.		7018550	7018551	7018552	7018553
* Performance at Air 27, Water 26C, Humidity 80%
Heating capacity	kW	26-6.8	26-6.8	35-7	35-7
Power consumption	kW	3.88-0.52	3.88-0.52	5.22-0.54	5.22-0.54
C.O.P.		13-6.7	13-6.7	13-6.7	13-6.7
* Performance at Air 15, Water 26C, Humidity 70%
Heating capacity	kW	19-5.4	19-5.4	24-5.6	24-5.6
Power consumption	kW	3.6-0.66	3.6-0.66	4.8-0.68	4.8-0.68
C.O.P.		8.2-5.2	8.2-5.2	8.2-5	8.2-5
* Performance at Air 35, Water 27C, Humidity 40%
Cooling capacity	kW	13.0-3.48	13.0-3.48	17.3-3.8	17.3-3.8
Power consumption	kW	4.5-0.76	4.5-0.76	7.5-0.76	7.5-0.76
E.E.R.		4.55-2.88	4.55-2.88	5.02-2.3	5.02-2.3
Rated water flux	m^3/h	8.00	8.00	10.00	10.00
Fan power input	w	8-40	8-40	8-40	8-40
Voltage		220~240V/50Hz/1PH	380V/50Hz/3PH	220~240V/50Hz/1PH	380V/50Hz/3PH
Maximum Current	A	17.07	11.43	23.08	15.46
Minimum Fuse Curren	A	47	31	63	43
Water in-out connection	mm	50
Fan quantity		2	2	2	2
Ventilation type		Horizontal	Horizontal	Horizontal	Horizontal
Compressor brand		MITSUBISHI	MITSUBISHI	MITSUBISHI	MITSUBISHI
Noise level at 1m	dB(A)	42-60	42-60	42-60	42-60
Net dimension	mm	1050*452*1295
Net weight	Kg	120	120	130	130
Packing dimension	mm	1130*515*1430
Gross Weight	Kg	138	138	148	148

2. Wymiary

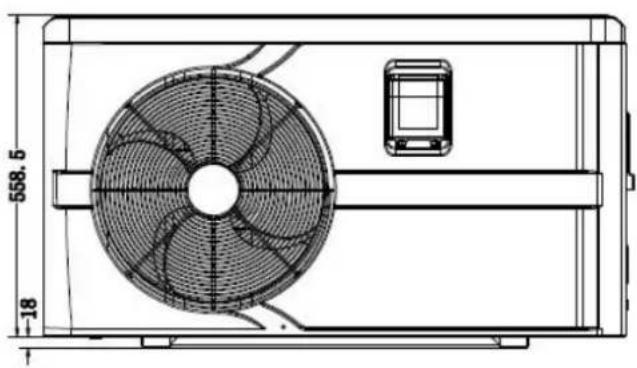

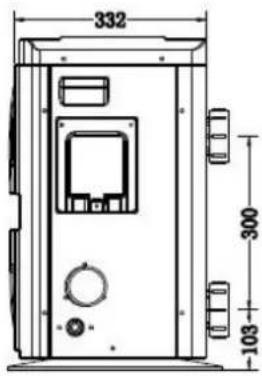

Model Inverter 7

332 300 103

3. Montaż i podłączenie

3.1 Uwagi ogólne

Producent odpowiada za dostarczenie samej pompy. Pozostałe komponenty, włącznie z obejściem by-pass o ile jest ono konieczne, muszą być dostarczone albo przez użytkownika albo przez technika montażu.

Uwaga: Podczas montażu i instalacji pompy należy postępować zgodnie z podanymi poniżej wskazówkami:

1. Dodawanie wszelkich środków chemicznych powinno odbywać się zawsze w rurociągach zlokalizowanych z tyłu pompy grzewczej.
2. Należy zamontować obejście by-pass, jeżeli przepływ wody przez pompę basenową przekracza o 20% dozwolony przepływ przez wymiennik ciepła pompy grzewczej.
3. Montaż pompy musi zawsze odbywać się na stabilnym podłożu z wykorzystaniem gumek ochronnych pochłaniających wibracje i hałas.
4. Pompe należy zawsze przechowywać w pozycji pionowej. Jeżeli urządzenie było przechowywane w pozycji przechylonej należy odczekać 24 godziny przed jego włączeniem.

3.2 Umiejscowienie pompy grzewczej

Urządzenie będzie działało poprawienie w dowolnej lokalizacji, przy spełnieniu trzech następujących warunków:

1. Dostęp świeżego powietrza - 2. Zasilanie - 3. Filtry basenowe

Urządzenie może zostać zainstalowanie praktycznie w każdej lokalizacji na wolnym powietrzu, o ile zachowane są minimalne odległości między pozostałymi obiektami (por. diagram poniżej). Instalacja pompy w basenie krytym wymaga skonsultowania się z technikiem montującym. Podłączenie urządzenia w miejscach występowania silnego wiatru nie stanowi żadnego problemu, w przeciwieństwie do podłączenia w pobliżu grzejników gazowych (może powodować problemy z płonieniem pilotowym).

UWAGA: Nie należy podłączać urządzenia w zamkniętym pomieszczeniu z ograniczonym przepływem powietrza, gdzie wydmuchiwane powietrze byłoby ponownie zasysane, bądź też w pobliżu zarośli, które mogłyby powodować zablokowanie wlotu powietrza. Tego typu miejsca utrudniają swobodny przepływ świeżego powietrza, co zmniejsza skuteczność urządzenia i potencjalnie blokuje odpowiedni dopływ ciepła.

Poniższy diagram prezentuje minimalne odległości urządzenia od pozostałych obiektów.

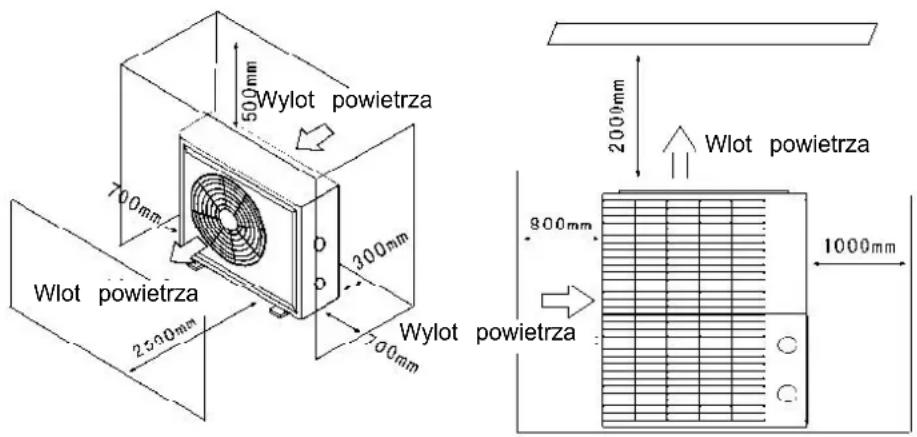

Wylot powietrza 500mm 700mm 300mm 200mm Wlot powietrza 2500mm 200mm Wylot powietrza 800mm 1000mm

3.3 Odległość od basenu kąpielowego

Pompę grzewczą zwykle najlepiej zainstalować jest na obszarze o promieniu 7,5 metra od basenu kąpielowego. Im większa odległość pompy od basenu, tym większa utrata ciepła przez rurociągi. Rurociągi zwykle znajdują się pod ziemią, dlatego też straty cieplne są niskie dla odległości do 30 metrów (odległość 15 metrów od i do pompy, łączna odległość 30 metrów) o ile grunt nie jest wilgotny a poziom wód gruntowych wysoki. Szacunkowo straty cieplne na odległości 30 metrów wynoszą 0,6 kWh (2,000 BTU) na każde 5 °C różnicy między temperaturą wody w basenie a temperaturą gruntu, w który wkopane są rurociągi. Straty cieplne mogą wydłużyć czas pracy pompy o 3 do 5%.

3.4 Montaż zaworu zwrotnego

Uwaga: Wykorzystując automatyczne urządzenia dozujące chlor i kwasowość (pH) wody, niezwykle ważnym jest zabezpieczenie pompy grzewczej przed nadmiernym stężeniem chemikaliów mogących powodować uszkodzenia wymiennika ciepła. Z tego powodu, osprzęt tego typu musi być zawsze montowany z tyłu pompy grzewczej, przy czym zaleca się zamontowanie zaworu zwrotnego w celu zapobieżenia przepływu wody w przeciwnym kierunku przy ograniczonej cyrkulacji wody.

Uszkodzenia pompy grzewczej wynikłe z nieprzestrzegania niniejszych środków ostrożności nie podlegają gwarancji.

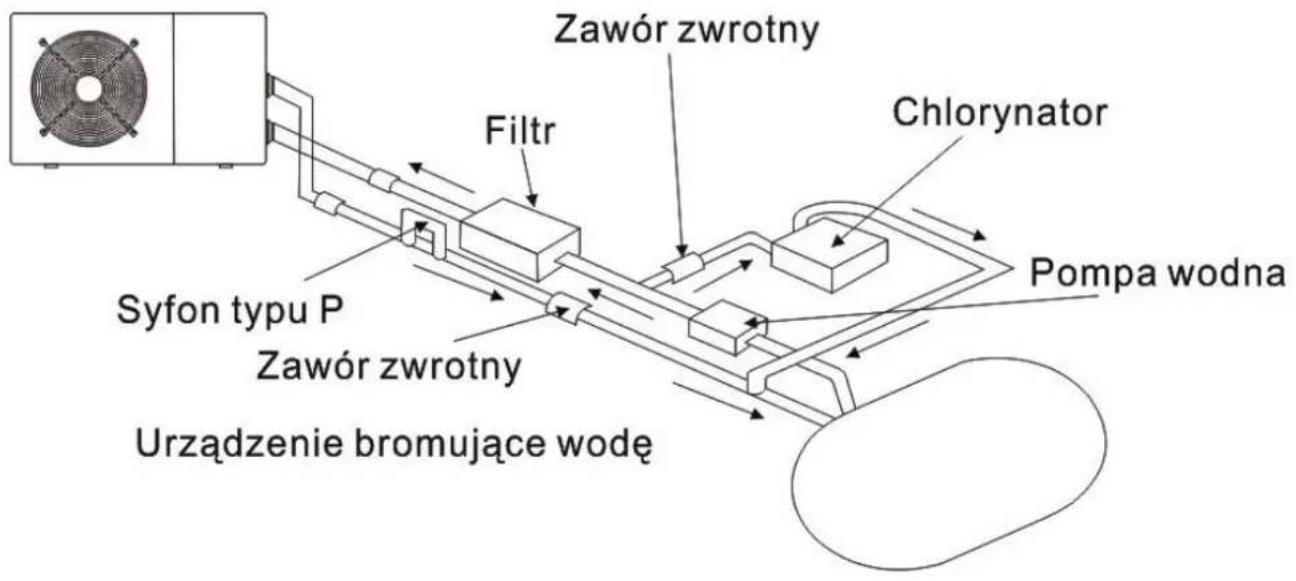

Zawór zwrotny Chlorynator Filtr Pompa wodna Syfon typu P Zawór zwrotny Urządzenie bromujące wodę

3.5 Rozmieszczenie standardowe

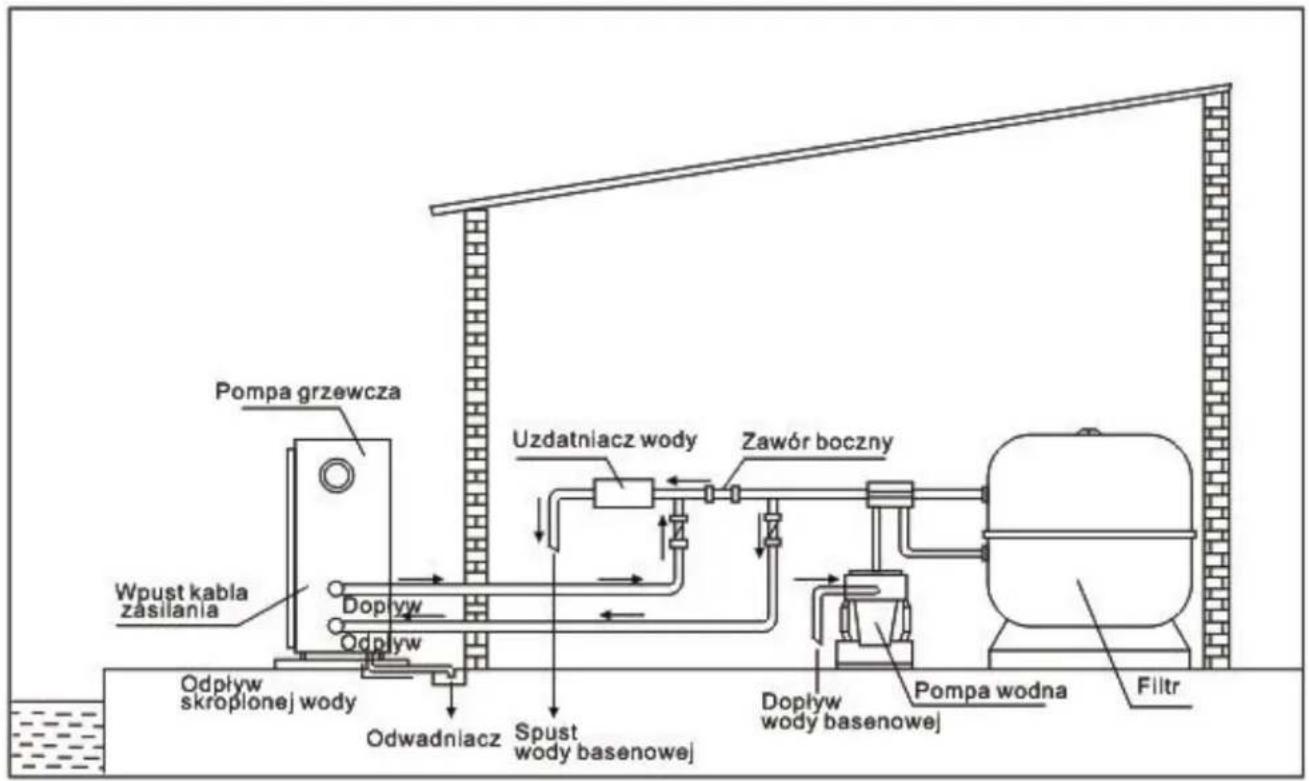

Pompa grzewcza Wpust kabla zasilania Dopływ Odpływ Odpływ skroplonej wody Odpływ Uzdatniacz wody Zawór boczny Odwadniacz Spust wody basenowej Dopływ wody basenowej Pompa wodna Filtr

Uwaga: Przedstawiony montaż jest tylko przykładowym rozwiązaniem.

3.6 Ustawienie obejścia by-pass

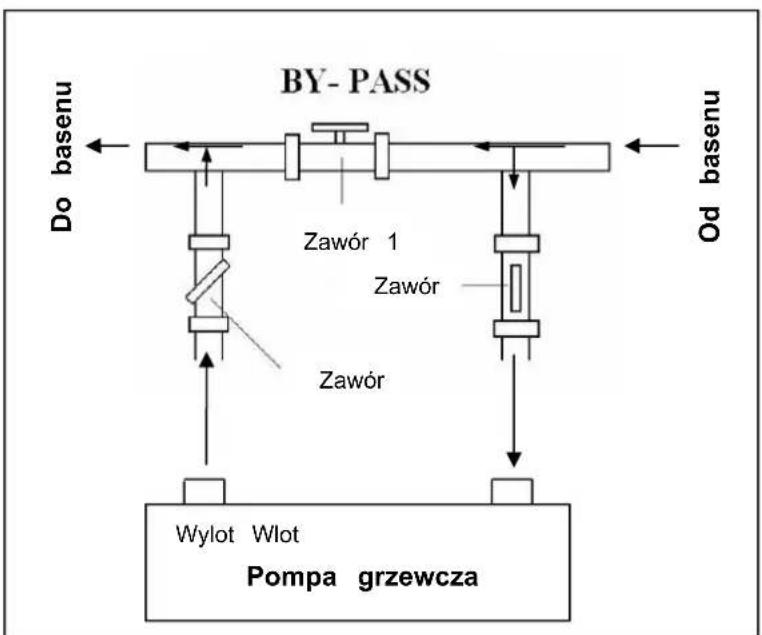

BY- PASS Do basenu Zawór 1 Zawór Zawór Wylot Wlot Pompa grzewcza Od basenu

Przy instalacji obejścia by-pass należy postępować zgodnie z poniższymi wytycznymi:

• całkowicie otworzyć zawór nr 3
• stopniowo zamykać zawór nr 1 aż wartość ciśnienia wody wzrośnie do około 100-200 gramów
• zamknąć zawór nr 3 mniej więcej do połowy aby ustabilizować ciśnienie gazu chłodniczego
• Jeżeli na wyświetlaczu pojawia się "ON" lub kod błędu EE3, należy stopniowo zamykać zawór nr. 2, celem zwiększenia przepływu wody i zakończyć ten proces w momencie zniknięcia kodu.

Optymalną pracę pompy grzewczej osiąga się, gdy ciśnienie gazu chłodniczego wynosi 20+/-2 barów. Wartość tego ciśnienia można odczytać z manometru znajdującego się przy panelu obsługi pompy grzewczej. Właściwe ustawienia obejścia sprawia, że przepływ wody przez urządzenie jest zawsze optymalny.

Uwaga: Brak obejścia by-pass lub jego nieodpowiednie ustawienie może sprawiać, że praca pompy grzewczej nie będzie optymalna, a nawet powodować uszkodzenie pompy. W takim przypadku następuje utrata gwarancji.

3.7 Podłączenie zasilania

Uwaga: Mimo, iż pompa grzewcza posiada izolację elektryczną względem pozostałej części systemu basenu kąpielowego, oznacza to jedynie, że zapobiega ona kontaktowi prądu z wodą basenu kąpielowego. Nadal niezbędne jest zainstalowanie uziemienia chroniącego przed krótkimi spięciami w urządzeniu. Zawsze trzeba się zapewnić odpowiednie uziemienie.

Przed podłączeniem jednostki, należy sprawdzić, czy wartość napięcia prądu zasilającego jest zgodna z napięciem prądu roboczego pompy.

Zaleca się podłączenie pompy grzewczej do obwodu elektrycznego z wkładką bezpiecznikową lub mechanizmem zabezpieczającym (rodzaj opóźnienia – D krzywa) wraz z odpowiednim okablowaniem.

Należy podłączyć kable elektryczne do kostki zaciskowej oznaczonej napisem "POWER SUPPLY".

Druga kostka zaciskowa oznaczona napisem "WATER PUMP" znajduje się w pobliżu pierwszej. Pompa filtrująca (max. 5 A / 240 V) może zostać podłączona do tej drugiej kostki zaciskowej. Dzięki temu praca pompy filtrującej będzie kontrolowana przez pompę grzewczą.

Uwaga: W przypadku modeli trzyfazowych, zamiana dwóch faz może sprawić, że napędy elektryczne zaczną pracować w odwrotnym kierunku, co może powodować uszkodzenia. Z tego powodu, jednostka wyposażona jest we wbudowany bezpiecznik, który odcina dopływ prądu jeżeli podłączenie nie jest prawidłowe. Jeżeli świeci się czerwona dioda LED nad tym urządzeniem zabezpieczającym, należy zamienić podłączenie dwóch kabli fazowych.

3.8 Pierwsze włączenie urządzenia

Uwaga: Celem podgrzania wody w basenie kąpielowym (lub wannie z jacuzzi), pompa filtrująca musi pozostawać włączona aby zapewniać przepływ wody przez pompę grzewczą. W razie braku przepływu wody pompa grzewcza nie rozpocznie pracy.

Po podłączeniu wszystkich części i upewnieniu się że zostały one właściwie zamontowane, należy wykonać następujące kroki:

1. Włączenie pompy filtrującej. Sprawdzenie czy nie następuje przeciek wody i upewnienie się, że woda wpływa do i wypływa z basenu kąpielowego.
2. Podłączenie zasilania do pompy grzewczej i naciśnięcie przycisku On/Off elektronicznego panelu sterowania. Urządzenie rozpocznie pracę po upływie opóźnienia czasowego (por. poniżej).
3. Sprawdzenie po kilku minutach czy powietrze wydmuchiwane przez urządzenie jest chłodniejsze.
4. Przy wyłączeniu pompy filtrującej, jednostka powinna się również automatycznie wyłączyć, w przeciwnym razie należy dostosować ustawienie przepływomierza wyłączającego.

Zależnie od początkowej temperatury wody basenu oraz temperatury powietrza, potrzebne może być nawet kilka dni aby woda osiągnęła pożądaną temperaturę. Odpowiednie zadaszenie basenu może znacznie skrócić potrzebny czas.

Przepływomierz wyłączający:

Urządzenie posiada przepływomierz wyłączający dla ochrony jednostki grzewczej przez zbyt małym przepływem wody. Przy włączeniu pompy zabezpieczenie to włącza się automatycznie i wyłącza wraz z wyłączeniem pompy. Jeżeli różnica poziomu wody w basenie wynosi ponad 1 metr względem poziomu na którym zamontowano urządzenie wówczas specjalny tłok może być wykorzystany do automatycznej kontroli poziomu wody, jego pierwsze uruchomienie musi być wykonane przez użytkownika.

Opóźnienie czasowe:

Pompa posiada wbudowany mechanizm opóźniający rozruch o 3 minuty jako zabezpieczenie układów elektronicznych oraz przedłużenie żywotności urządzenia. Po upływie opóźnienia urządzenie włączy się automatycznie. Nawet niewielkie zakłócenia zasilania sprawiają, że włącza się tryb opóźnienia, przy czym nie następuje bezzwłoczne rozpoczęcie pracy pompy. Dodatkowe problemy z zasilaniem pojawiające się w tracie opóźnienia nie będą miały wpływu na czas jego trwania, którym nadal pozostaną 3 minuty.

3.9 Skraplanie

W wyniku pracy pompy i ogrzewania wody basenu kąpielowego powietrze włotowe ulega znacznemu schłodzeniu, a woda może ulegać skraplaniu na płetwach parownika. Przy wysokiej wilgotności, skraplaniu może ulegać nawet kilka litrów wody na godzinę. Czasem zjawisko to jest blednie uznawane za wyciek wody.

3. 10 Tryby pracy dla optymalnego wykorzystania

- POWER: Używany głównie na początku sezonu, ponieważ tryb ten pozwala na bardzo szybki wzrost temperatury - SMART: Pompa ciepła zakończyła swoje główne zadanie w tym trybie; Pompa cieplna znajduje się w pozycji, w celu utrzymania wody w basenie w efektywny sposób energii. Dzięki automatycznej regulacji prędkości wentylatora i sprężarki pompy ciepła zapewnia lepszy zwrot.

- SILENT: W miesiącach letnich, gdy wyjście ciepła jest minimalna wymagana, pompa ciepła w tym trybie jest jeszcze bardziej opłacalna. Dodatkową korzyścią; kiedy pompa ciepła podgrzewa. To idzie w parze z minimalnym obciążeniem hałasem.

4. Akcesoria

4.1 Wykaz akcesoriów

Podstawka antywibracyjna, 4 szt.	Syfon odprowadzający, 2 szt.	Obudowa wodoodporna, 1 szt.

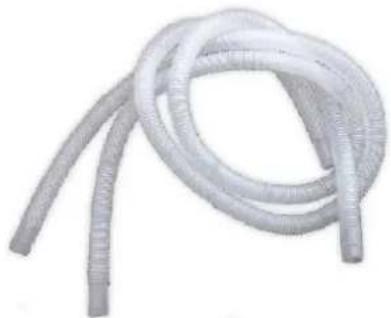

kabel przesyłowy 10m, 1 szt.	Rury odpływowe wody, 2 komplet

4.2 Montaż akcesoriów

Podstawki antywibracyjne

1. Należy wyjąć 4 podstawki antywibracyjne
2. Zaleca się umieszczenie ich jedna po drugi pod spodem urządzenia, tak jak to pokazano zdjęciu.

Syfon odprowadzający

1. Należy zamontować syfon odprowadzający pod spodem panelu dolnego.
2. Należy podłączyć syfon do rurociągu odprowadzającego wodę.

Uwaga: Do zainstalowania syfonu niezbędne jest podniesienie pompy grzewczej. Nigdy nie wolno przekręcać pompy grzewczej, gdyż może to uszkodzić sprężarkę.

		Przyłącze doprowadzające/odprowadzające wodę1. Za pomocą taśmy do uszczelniania rur cele należy wykonać przyłącze doprowadzające/odprowadzające wodę z pompy grzewczej.2. Zamontowanie dwóch złączy tak, jak to pokazano na zdjęciu.3. Przykręcenie ich do przyłącza doprowadzającego/odprowadzającego wodę
		Kabel zasilania1. Należy podłączyć kabel zasilania przez biały otwór tak, jak to pokazano na zdjęciu.2. Przymocowanie styków z drugiej strony wewnątrz skrzynki elektrycznej.
		Kable pompy grzewczej1. Należy podłączyć kabel pompy grzewczej przez biały otwór zaznaczony na zdjęciu.2. Przymocowanie styków z drugiej strony wewnątrz skrzynki elektrycznej.

5. Kable elektryczne

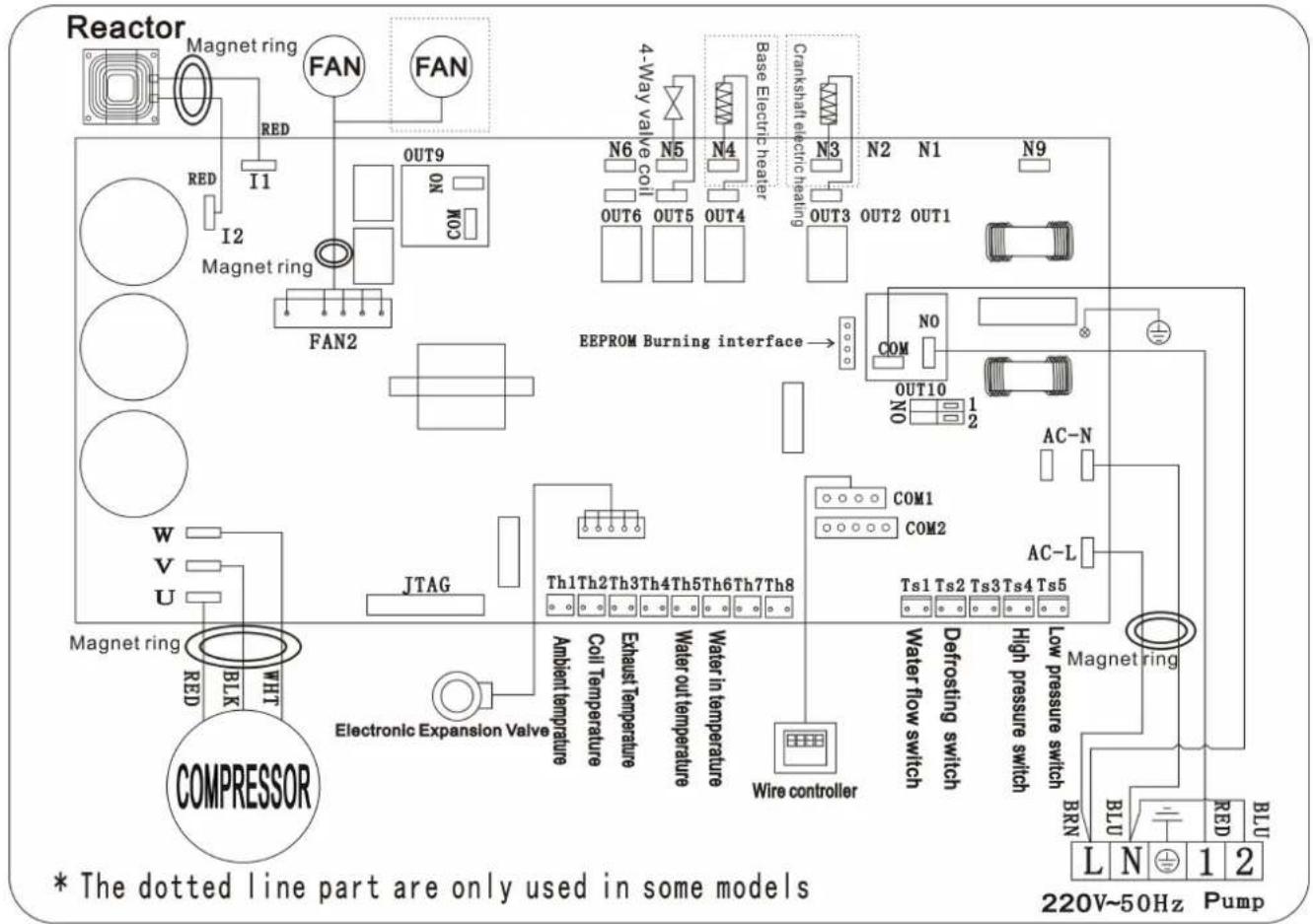

5.1 SCHEMAT OKABLOWANIA POMPY GRZEWCEJ DO BASENOW KAPIELOWYCH

Inverter 7/10/13/17/21

5.2 SCHEMAT OKABLOWANIA POMPY GRZEWCZEJ DO BASENOW KĄPIELOWYCH

Inverter 26/35

(1) Powyższy schemat okablowania ma wyłącznie charakter orientacyjny, prosimy o podłączenie urządzenia zgodnie z diagramem.
(2) Pompa grzewcza do basenów kąpielowych musi zostać odpowiednio uziemiona mimo, iż wymiennik ciepła został odizolowany od reszty urządzenia. Wykonanie uziemienia jest nadal wymagane w celu ochrony przed zwarciami napięcia w urządzeniu. Połączenie wyrównawcze jest również wymagane.

Odlączanie: Jednostki odłączania przepływu prądu (wyłącznik automatyczny, wyłącznik z bezpiecznikiem lub bez bezpiecznika) powinny być zlokalizowane w widocznych i łatwo dostępnych miejscach. Jest to praktyka stosowana przez producentów pomp grzewczych na komercyjny i prywatny użytek. Zapobiega to niekontrolowanemu przepływowi prądu przez urządzenie pozwala wyłączyć pompę na czas jej konserwacji.

5.4 Podłączenie kabla przedłużającego do panelu sterującego

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)

• Strona z wtyczką łączy się z centralą (foto1)
• Z drugiej strony do przewodu sygnałowego. (photo2)
• Otwórz panel okablowania i umieścić stronę bez wtyczki przez pole elektryczne. (photo3,4)
• Włóż przewody do pozycji disignated (prawy górny róg) na płycie PC. (photo5)

6. Obsługa panelu sterującego

6.1 Przyciski panelu sterującego z wyświetlaczem ciekłokrystalicznym LED

6.2 Przyciski i ich działanie

6.2.1 Przycisk

Naciśnij przycisk, aby uruchomić pompy ciepła, wyświetlacz LED pokazuje żądaną temperaturę wody przez 5 sekund, a następnie pokazuje temperaturę wody dopływającej i tryb pracy.

Naciśnij przycisk, aby zatrzymać urządzenie z pompą ciepła i pokazać "OFF"

Wskazówka: W trakcie sprawdzania parametrów i ustawień, naciśnij do głęboko wyjść i zapisać bieżące ustawienia.

Naciśnij ponownie, aby włączyć / wyłączyć urządzenie.

6.2.2 Przycisk

Będzie działać tylko pod innym przyciskiem.

6.2.3

Zegar / unclock wyświetlacza:

i przytrzymać przez 5 sekund, aby zablokować / odblokować ekran.

Ustawienie temperatury wody:

Naciśnij przycisk lub, aby ustawić temperaturę wody bezpośrednio.

Parametr sprawdzenie:

Naciśnij przycisk, następnie wciśnij, aby sprawdzić "parametr użytkownika z d0 d11

Code	Stan	Scope	Uwaga
d0	IPM temperatura formy	0-120°C	Realna wartość testowania
d1	Wlot temperatura wody.	-9°C~99°C	Realna wartość testowania
d2	Outlet temperatura wody.	-9°C~99°C	Realna wartość testowania
d3	Temperatura otoczenia.	-30°C~70°C	Realna wartość testowania
d4	Powrót temp gazu.	-30°C~70°C	Realna wartość testowania
d5	Rurociągi temp.	-30°C~70°C	Realna wartość testowania
d6	temperatura spalin	0°C~C5°C(125°C)	Realna wartość testowania
d7	Krok EEV	0~99	N * 5
d8	Sprężarka działa częstotliwości	0~99Hz	Realna wartość testowania
d9	sprężarka prądu	0~30A	Realna wartość testowania
d10	Aktualna prędkość wentylatora	0-1200 (rpm)	Realna wartość testowania
d11	Kod błędu w ostatniej chwili	All error code

Naciśnij przycisk, następnie naciśnij aby sprawdzić / ustawić parametr użytkownika "od P1 do P7

Code	Nazwa	Scope	Default	Remard
P1	Tryb pracy	0-1	1	Tryb 1 ogrzewanie, chłodzenie Tryb 0
P2	Timer on / off	0-1	0	1 timer on / off jest w funkcję, 0 Timer On / Off z f (ustawienie P4 i P5 nie zadziała)
P3	Pompa wodna	0-1	0	1 Zawsze działa, 0 Zależy od pracy kompresora
P4	Obecny czas	HH:MM	0:00	0-23: 0-59
P5	Timer on	HH:MM	0:00	0-23: 0-59
P6	Programator wyłączony	HH:MM	0:00	0-23: 0-59
P7	Wlottemperaturawody. korekta	-9~9	0	Ustawienie domyślne: 0

6.2.4 Funkcja resetowania systemu

Naciśnij i w 10s, system zostanie zresetowany i wyświetli "0000" na sterowniku.

6.2.5

Symbol ogrzewania, światło jest, gdy jest on uruchomiony.

Po rozmrożeniu, dioda zacznie migać.

6.2.6

Symbol ochłodzeniu, światło jest, gdy jest on uruchomiony.

6.2.7

Symbol automatycznego zatrzymania, światło będzie na kiedy jest w pracy.

6.2.8

Symbol automatycznego startu, światło będzie na kiedy jest w pracy.

6.2.9

Naciśnij ten przycisk, światło będzie lampa błyskowa, pompa ciepła będzie działał w "pełnej mocy" tylko ..

6.2.10

Podczas wyboru Smart, pompa ciepła będzie po prostu działać "średnie" i "wyjściu pełnej mocy" Kiedy w "Matej wyjścia", lampka Smart będzie migać.

Kiedy w "pełnej mocy", lampka Smart jest oświetlenie, lampa błyskowa Mocna będzie.

Podczas wyboru Silent pompa ciepła będzie po prostu działać "średnie" i "wyjściu Mały wyjścia" Kiedy w "małej wydajności", światło Milczy będzie migać.

Kiedy w "Małej wyjścia", lampa Silent jest oświetlenie, lampa Smart będzie migać.

7. Usterki i ich usuwanie

7.1 Kody błędów wyświetlane na wyświetlaczu ciekłokrystalicznym LED panelu sterowania

wada	Fehlercode	powód	rozwiązanie
Wlot wody awaria czujnika temperatury	PP1	Czujnik w otwartej lub zwarcia	Sprawdzić lub wymienić czujnik
Wassereaustrittstemperatur awaria czujnika	PP2	Czujnik w otwartej lub zwarcia	Sprawdzić lub wymienić czujnik
kondensator ogrzewania Sensorausfal	PP3	Czujnik w otwartej lub zwarcia	Sprawdzić lub wymienić czujnik
Zwrot Gaz awaria czujnika	PP4	Czujnik w otwartej lub zwarcia	Sprawdzić lub wymienić czujnik
Temperatura otoczenia Awaria czujnika	PP5	Czujnik w otwartej lub zwarcia	Sprawdzić lub wymienić czujnik
Wyciek gazu awaria czujnik skraplacza	PP6	Czujnik w otwartej lub zwarcia	Sprawdzić lub wymienić czujnik
Przeciw zamarzaniu zimą	PP7	Czujnik w otwartej lub zwarcia	Sprawdzić lub wymienić czujnik
Niska temperatura otoczeni ochronę	PP8	Temperatura otoczenia lub wprowadzając temperatura wody jest zbyt niska	Sprawdzić lub wymienić czujnik
Chłodzenie temperatura skraplacza jest zbyt wysoka ochrona	PP10	Chłodzenie temperatura skraplacza jest zbyt wysoka	Zatrzymać pompę i poczekać n obniżenie temperatury chłodzenia skraplacza
Awaria wysokociśnieniowy	EE01	1. Refrigerant jest zbyt wiele 2. Strumień powietrza nie jes wystarczająco	1. Discharge zbędne chłodniczego HP Gaz Systemu 2. Clean wymiennik powietrza
Niski spadek ciśnienia	EE02	1. Refrigerant nie wystarczy Przepływ 2. Water nie wystarczy 3. Filtr zablokowane lub ściśnie kapilary	1. Sprawdź, czy nie ma wyciek gazu, uzupełnianie czynnika chłodniczego 2. Clean wymiennik powietrza 3. Replace filtr lub kapilary
Awaria przepływu wody	EE03	Niski przepływ wody, niewłaściwy kierunek przepływu lub awaria czujnika przepływu.	Sprawdzić, czy przepływ wody jest wystarczający i płynąć w dobrym kierunku, czy można odmówić czujnik przepływu.
Przegrzanie w trybie grzani	EE04	Niskie lub brak przepływu wody	Awaria pompy wodnej uwięzione wodociąg Awaria czujnika przepływu
Spaliny awaria czujnika temperatury	EE5	Rozmrażanie nie jest dobra Brak gaz Urządzenie przepustnicy zaciśnięty	Rozmrażanie ręczne Plus gaz Zmiana urządzenia przepustnicy Sprawdzić pompę wody
błąd kontrolera	EE6	Połączenie przewodu nie jest dobra Błąd sterownika	Sprawdź, czy zmienić przewód sygnałowy Zacznij zasilania lub zmienićkontroler
usterka falownika	EE7	Umrichtter awaria płyty	Uruchom ponownie zasilanie lu zmienić kartę konwertera
Błąd komunikacji pomiędzy kontrolerem i tektury kalkulator	EE8	Połączenie przewodu nie jest dobraBłąd sterownika	Sprawdzanie lub zmiana połączenia przewodówZacznij zasilania lub zmienić kontroler
Brak komunikacji pomiędzy napędem i silnikiem zaburtowym	EE9	Wire połączenie pomiędzy linią komunikacyjną i płytyzewnętrznej jest źlePoza awaria płyty	zmiany okablowaniaUruchom ponownie zasilanie lu zmienić silnik
Awaria płyty Moduł pomiędzy panelem zewnętrznym a płycie modułu	EE10	Linia komunikacyjna jest uszkodzonywyżywienie na zewnątrz lub raModuł awaria	Uruchom ponownie zasilanie lu zmienić uszkodzony pokładzie
Moduł awaria płyty	EE11	Te dane są błędne lub zarząd moduł jest uszkodzony	Uruchom ponownie zasilanie lu zmienić uszkodzony pokładzie
Zasilane prądem Main zbyt wysoka lub zbyt niska ochrona ochrona przed bezpośrednim przepięcia prądu głównego jest zbyt wysoka lub zbyt niska	EE12	Presja jest zbyt wysoka lub zby niskaKomunikacja wewnętrzna jest uszkodzony stycznik	Sprawdzić zasilanieWymienić stycznik
zabezpieczenie nadprądowe	EE13	Elektryczne ciśnienie zasilania jest zbyt niska, pompa ciepła je przeciążony	Sprawdzić zasilanieKontrolowanie temperatury wody, jeśli jest zbyt wysoki
temperatura T2 wody. Przy niskiej ochrony w trybie chłodzenia	PP11		Awaria 1. Pompa wodna2. zatkana rura wodociągowa3. Wasserdurchflußschalter wzięte
Błąd wyjścia obwodu czujnika temperatury moduł IPM	EE14	Sygnał wyjściowy czujnika temperatury IPM moduł jest nieprawidłowe	Sprawdź płytę lub wymienić nowy
IPM temperatury Moduł zbyt wysoka ochrona	EE15		Sprawdź płytę lub wymienić nowy
Ochrona modułu PFC	EE16		Sprawdź płytę lub wymienić nowy
Awaria wentylatora DC	EE17		Sprawdź płytę lub wymienić nowy
PFC rozpoznawania Moduł tempreature wewnętrzny błąd obwodu	EE18		Sprawdź płytę lub wymienić nowy
Moduł PFC ochrony wysoka temperatura	EE19		Sprawdź płytę lub wymienić nowy
awaria zasilania	EE20	Napięcie zasilające waha się zb wiele	Sprawdź płytę lub wymienić nowy
Awaria kontrolą oprogramowania	EE21	Kompresor zabraknie	Sprawdź płytę lub wymienić nowy
Rezydualna Detektor prądu	EE22	Sygnał napięcia wyjściowego wzmacniacza jest nieprawidłowe	Sprawdź płytę lub wymienić nowy
Błąd startu sprężarki	EE23		Sprawdź płytę lub wymienić nowy
temperatura otoczenia panelu Jazdy awaria lampy	EE24
Brak fazy Kompresor	EE25	1. Okablowanie nieprawidłowe2. Połączenie z 1 lub 2 fazy fa	Monitorowanie kontroli

7.2 Pozostałe usterki i ich usuwanie (niewyświetlane na wyświetlaczu ciekłokrystalicznym LED panelu sterującego)

Usterka	Objawy	Przyczyny	Rozwiązanie
Pompa grzewcza nie działa	Wyświetlacz ciekłokrystaliczny LED panelu sterowania jest czarny.	Brak zasilania	Sprawdzenie podłączonych kabli i automatycznego wyłącznika jeśli jest on podłączony.
	Na wyświetlaczu ciekłokrystalicznym LED panelu sterowania widoczny jest aktualny czas.	Pompa grzewcza znajduje się w trybie czuwania	Należy ponownie włączyć pompę grzewczą.
	Na wyświetlaczu ciekłokrystalicznym LED panelu sterowania widoczna jest bieżąca temperatura wody.	1. Temperatura wody osiąga ustawioną wartość, jednostka grzewcza osiąga warunki stałej temperatury.2. Pompa grzewcza dopiero rozpoczyna pracę.3. Proces odmrażania ("Defrosting").	1. Należy sprawdzić ustawioną temperaturę.2. Po kilku minutach ponownie włączyć pompę grzewczą.3. Na wyświetlaczu ciekłokrystalicznym LED powinien pojawić włączyć się procedmrażania ("Defrosting").
Water temperature is cooling when HP runs under heating mode	Na wyświetlaczu ciekłokrystalicznym LED panelu sterowania widoczna jest bieżąca temperatura wody, brak komunikatów błędu.	1. Wybrano niewłaściwy tryb.2. Wyświetlane cyfry świadczą o usterce wyświetlacza.3. Usterka panelu sterowania.	1. Należy wybrać właściwy tryb pracy pompy.2. Wymiana panelu sterowania z uszkodzonym wyświetlaczem ciekłokrystalicznym LED, a następnie sprawdzenie trybu pracy oraz temperatury wody dopywającej i wypływającej.3. Wymiana lub naprawa pompy grzewczej.
Krótka praca urządzenia	Na wyświetlaczu ciekłokrystalicznym LED panelu sterowania widoczna jest bieżąca temperatura wody, brak komunikatów błędu.	1. Wentylator NIE DZIAŁA.2. Brak odpowiedniej cyrkulacji powietrza.3. Zbyt mało gazu chłodniczego.	1. Sprawdzenie połączeń kablowych między silnikiem i wentylatorem, w razi potrzeby wymiana.2. Sprawdzenie lokalizacji pompy grzewczej, usunięcie wszelkich utrudnień odpowiedniej cyrkulacji powietrza.3. Wymiana lub naprawa pompy grzewczej.
Gromadzenie się wody	Woda gromadzi się na urządzeniu	1. Skraplanie wody.2. Wyciek wody.	1. Nie należy podejmować działań.2. Ostrożne sprawdzenie czy tytanowy wymiennik ciepła działa poprawnie.
Zbyt dużo lodu na parowniku	Zbyt dużo lodu na parowniku		1. Sprawdzenie lokalizacji pompy grzewczej, usunięcie wszelkich utrudnień odpowiedniej cyrkulacji powietrza.2. Wymiana lub naprawa pompy grzewczej.

8. Schemat budowy pompy

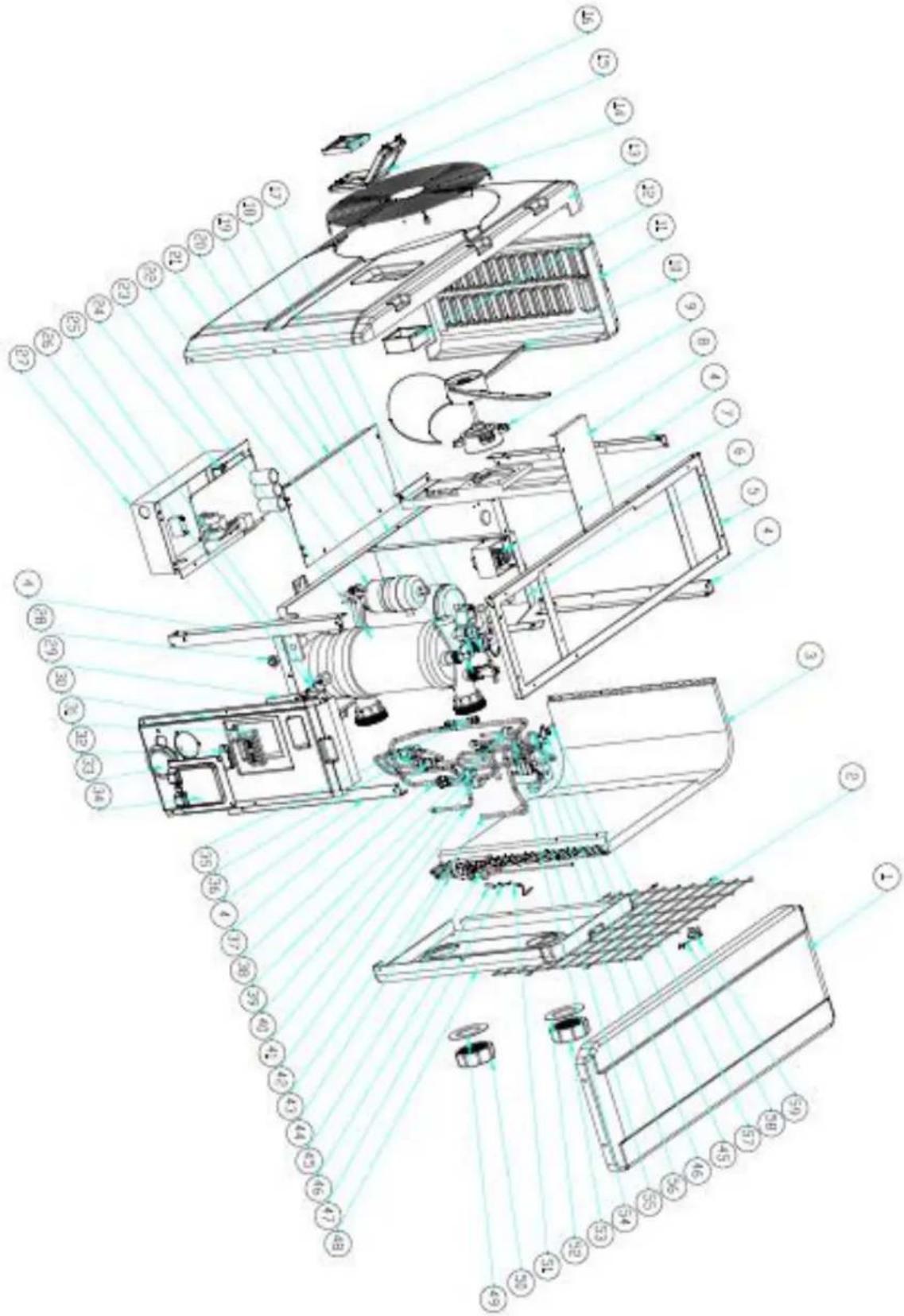

8. 1 Widok urządzenia rozebranego Model 7kw

NO	Częściowe imię	NO	Częściowe imię
1	Górna obudowa	31	Terminal
2	Powrót grill	32	klip okablowanie
3	Parownik	33	Ciśnieniomierz
4	Filar	34	pokrywa okablowanie
5	Top ramki	35	Zawór iglicowy
6	panel Izolacja	36	EEV
7	Reaktor	37	Rurociąg
8	wspornik silnika	38	przewód powrotny
9	Silnik	39	Przełącznik wysokiego ciśnienia
10	ostrze Fan	40	Wyłącznik niskiego ciśnienia
11	Lewy panel boczny	41	Wyłącznik niskiego ciśnienia
12	puszki instalacyjnej	42	Zawór rozprężny do dystrybutora
13	Przedni panel	43	Zawór 4-drogowy do rury zbiorowego
14	przedni grill	44	zespół Collective
15	wodoodporna skrzynka	45	zespół Dystrybutor
16	Kontroler	46	Temperatura obudowy
17	Czujnik temperatury wody na wylocie TH5	47	Czujnik temperatury obudowa
18	Wymiennik temp. Czujnik stałe filmu	48	Tylny panel
19	taca	49	niebieskie gumowe
20	Elektryczna pokrywa skrzynki	50	Zaopatrzenie w wodę Pokrywa Śruba
21	Czujnik przepływu wody	51	Czujnik temperatury cewki TH2
22	kompresor	52	Red gumy
23	wymiennik Titanium	53	Zaopatrzenie w wodę Pokrywa Śruba
24	płyta główna	54	4-drogowy zawór Wymiennik
25	Wymiennik temp. Czujnik stałe filmu	55	Zawór 4-drogowy
26	Wlot wody czujnik temperatury TH6	56	rura wydechowa
27	Skrzynka elektryczna	57	Czujnik temperatury powietrza wywiewanego TH3
28	wtyczka drenaż	58	Czujnik temperatury otoczenia TH1
29	puszki instalacyjnej	59	Klip temperatura otoczenia
30	Prawy panel boczny

NO	Częściowe imię	NO	Częściowe imię
1	Górna obudowa	36	Prawy panel boczny
2	Powrót grill	37	Ciśnieniomierz
3	Parownik	38	Czujnik temperatury wody na wylocie TH
4	Filar	39	Czujnik przepływu wody
5	Top ramki	40	pokrywa okablowanie
6	panel Izolacja	41	klip okablowanie
7	Reaktor	42	3-terminal dla pompy wodnej
8	Panel rama nośna	43	3-końcowy zasilacz
9	wspornik silnika	44	Wspornik Płytka przekaźnikowa
10	Silnik	45	Płytka przekaźnikowa
11	obudowa silnika DC	46	przewód powrotny
12	ostrze Fan	47	Wyłącznik niskiego ciśnienia
13	Lewy panel boczny	48	Wyłącznik niskiego ciśnienia
14	Przedni panel	49	Czujnik temperatury powietrza wywiewanego TH3
15	przedni grill	50	Czujnik temperatury obudowa
16	puszki instalacyjnej	51	Temperatura obudowy
17	Kontroler	52	Zawór 4-drogowy do rury zbiorowego
18	wodoodporna skrzynka	53	Czujnik temperatury cewki TH2
19	taca	54	zespół Collective
20	kompresor	55	zespół Dystrybutor
21	Zbiornik	56	Tylny panel
22	płyta kierowcy	57	niebieskie gumowe
23	Elektryczna pokrywa skrzynki	58	Zaopatrzenie w wodę Pokrywa Śruba
24	płytkę filtracyjną	59	Zbiornik z zaworem rozprężnym
25	Podszewka	60	Zawór rozprężny do dystrybutora
26	Skrzynka elektryczna	61	4-drogowy zawór Wymiennik
27	płyta główna	62	Red gumy
28	Filtr do zbiornika	63	Zaopatrzenie w wodę Pokrywa Śruba
29	Wlot wody czujnik temperatury TH6	64	Zawór iglicowy
30	Wymiennik temp. Czujnik stałe filmu	65	Zawór 4-drogowy
31	wtyczka drenaż	66	EEV
32	wymiennik Titanium	67	Przełącznik wysokiego ciśnienia
33	filtr	68	rura wydechowa
34	Wymiennik filtrować	69	Czujnik temperatury otoczenia TH1
35	Ręcznie board support pompowania	70	Klip temperatura otoczenia

9. Konserwacja

(1) Zalecane jest regularne sprawdzanie rurociągu doprowadzającego wodę celem uniknięcia przedostania się powietrza do układu lub wystąpienia zmniejszonego przepływu wody, gdyż czynniki te ograniczają wydajność i niezawodność jednostki grzewczej.
(2) Należy systematycznie czyścić basen i system filtrów celem uniknięcia uszkodzeń jednostki grzewczej wskutek zabrudzonego lub zablokowanego filtra.
(3) Należy usuwać wodę z dolnej części pompy wodnej, jeżeli jednostka grzewcza nie będzie działać przez dłuższy czas (zwłaszcza w okresie zimy).
(4) Zaleca się ponowne sprawdzenie poziomu wody w jednostce przed jej kolejnym uruchomieniem.
(5) Po zakonserwowaniu jednostki przed okresem zimowym, zaleca się przykrycie jej specjalna obudową do pomp na zimę.

10. Gwarancja i zwrot

10.1 Gwarancja

OGRANICZONA GWARANCJA

Dziękujemy za zakup naszej pompy ciepła.

Oferowana przez nas gwarancja obejmuje wszystkie błędy produkcyjne i materiałów dla wszystkich cz okres dwóch lat od chwili zakupu.

Gwarancja ta jest ograniczona do pierwszego kupującego, zatem nie może zostać przeniesiona i nie i zastosowania wobec produktów, które zostały przeniesione ze swojego pierwotnego miejsca instalacji.

Odpowiedzialność producenta nie obejmuje nie ponad naprawę lub wymianę uszkodzonych części i nich kosztów roboczogodzin wymiany lub naprawy uszkodzonych części oraz transportu do lub z fabryki, kosztów związanych z innymi materiałami, które są wymagane do wykonania naprawy. Gwarancja nie uszkodzeń spowodowanych w wyniku:

1. Instalacji, obsługi lub konserwacji produktu, które nie zostały wykonane zgodnie ze wskazówka zawartymi w „Podręczniku instalacji” dostarczonym wraz z tym produktem.
2. Nieprawidłowo wykonanych prac przez montera.
3. Nieutrzymania odpowiedniej równowagi chemicznej w basenie|pH pomiędzy 7,0 i 7,8. Całkowi zasadowość (TA) pomiędzy 80 i 150 ppm. Zawartość wolnego chloru pomiędzy 0,5 i 1,2mg/l. Całkowita ilość rozpuszczonych stałych substancji (Total Dissolved Solids of TDS) mniejsza niż 1200 ppm. Maksymalna zawartość soli 8g/l].
4. Błędnej eksploatacji, wprowadzania zmian, wypadku, pożaru, spięcia, uderzenia piorunem, uszkodzeń spowodowanych przez gryzonie, insekty, zaniedbanie, niedopatrzenie lub siłę wyższą.
5. Uderzenie, zamrożenie lub inne okoliczności, które zakłócają prawidłowy przepływ wody.
6. Eksploatacji produktu poza granicami przepływu określonymi w minimalnej i maksymalnej specy
7. Użycia części lub akcesoriów, które nie są przeznaczone dla tego produktu.
8. Skażenia chemicznego zużytego powietrza lub błędnego użycia skażonych chemikaliów, takich ja dodanie chemikaliów w taki sposób, że mają onc dostęp do pompy ciepła.
9. Przegrzania, błędnych połączeń elektrycznych, błędnego dopływu zasilania, innych szkód spowodę przez uszkodzone pierścienie typu O, filtry lub naboje czy też szkody spowodowane przez ur pompy przy niewystarczającym przepływie wody.

WYŁĄCZENIE ODPOWIEDZIALNOŚCI

Powyższa gwarancja jest jedyną formą gwarancji udzielaną przed producenta. Nikt nie ma prawa w do udzielania innych gwarancji.

NINIEJSZA GWARANCJA ZASTĘPUJE WSZYSTKIE INNE GWARANCJE POŚREDNIE LUB BEZPOŚREDNIE, Z UWZGŁĘDNIENIEM ALE BEZ OGRANICZENIA DO WSZELKICH DOMYŚLNYCH GWARANCJI PRZYDATNOŚCI DO OKREŚLONEGO CELU I POKUPNOŚCI. ZRZEKAMY SIĘ WSZELKIE ODPOWIEDZIALNOŚCI ZA POŚREDNIE, PRZYPADKOWE LUB WYNIKOWE SZKODY WYNIKAJĄCE Z PRZEKROCZENIA POSTANOWIEN JEDYNEJ, OBOWIĄZUJĄCEJ GWARANCJI.

Niniejsza gwarancja zapewnia użytkownikowi określone prawa przewidziane ustawowo, które zależą od danego kraju.

ROSZCZENIA GWARANCYJNE

W celu zapewnienia szybkiego rozpatrzenia roszczenia gwarancyjnego prosimy o kontakt ze swoim spł dostarczenie mu następujących informacji: dowodu zakupu, numeru modelu, numeru seryjnego oraz daty Monter skontaktuje się z fabryką w cclu uzyskania wskazówek dotyczących procedury gwarancyjnej of informacji o najbliżej położonym centrum serwisowym.

Wszystkie zwracane części muszę być oznaczone numerem RMA, dzięki czemu będzie można sprawdzić, czy gwarancja ma zastosowanie.

10.2 Formularz zwrotu RMA

Firma:					Data :
Adres:
Miasto:			Kodpocztowy:		Kraj:
Kontakt:					Tel :
	E-mail:				Faks :

Kontakt:

Data :

Zastrzeżone do użytku wewnętrznego
RMA #:
Podpis:		Data :

Zwrot dla: Czy załączono kopię faktury klienta?

Czy do wniosku RMA dołączono inne dokumenty?
Opis dokumentów:

Nr modelu:		Nr faktury:
Numer seryjny:		Data faktury:
Problem:

Polityka naprawy w ramach gwarancji:

1. Koszty wysyłki zwracanych części należy pokryć z góry. Wszystkie koszty wysyłki związane ze zwrotami są w pełni pokrywane przez właściciela pompy.
2. Produkty można do nas odsyłać pod warunkiem uzyskania wcześniejszej zgody firmy. Zwroty wysyłane bez uzyskania takiej zgody zostaną odesłane do właściciela na jego koszt.
3. Wymienione lub naprawione części zostaną dostarczone do właściciela pompy bezpłatnie zgodnie z wybraną przez niego opcją przesyłki.
4. Jeżeli właściciel zdecyduje się na wysytkę ekspresową (przez wybraną firmę kurierską) pokrywa koszty takie przesyłki we własnym zakresie.

Procedura zwrotów:

1. Prosimy o uzyskanie u nas w pierwszej kolejności numeru RMA w celu sprawdzenia czy przestrzegane były wymogi dotyczące instalacji i eksploatacji określone w niniejszej instrukcji.
2. W tym celu należy skontaktować się z naszym działem RMA i uzyskanie formularza RMA.
3. Należy wypełnić wszystkie pola na formularzu RMA.
4. W przypadku zwrotów w ramach okresu gwarancyjnego należy załączyć kopię egzemplarza przeznaczonego dla klienta oryginalnej faktury zakupu.
5. Wysłać formularz wniosku RMA, fakturę sprzedaży oraz ewentualnie inne dokumenty (zdjęcia itp.) na nasz adres pocztowy lub mailem. Numer RMA otrzymasz w ciągu 24 godzin od chwili otrzymania wymaganych dokumentów. W przypadku braku informacji wzmiankowanych w punktach (3) i (4) firma może odmówić przyznania numer RMA.
6. Numer RMA musi być czytelny na etykiecie nadawczej paczki oraz formularzu przesyłki.
7. Wszystkie produkty, które dotrą do nas bez etykiety lub z błędną, niepełną lub nieczytelną etykietą zostaną odrzucone; koszty zwrotu pokryje właściciel pompy.
8. Wszystkie paczki, wyraźnie wskazujące na uszkodzenia w chwili dostawy, zostaną odrzucone.
9. Prosimy z góry sprawdzić czy produkty do nas odsyłane to te produkty, dla których uzyskany został numer RMA. Jeżeli otrzymane produkty nie są zgodne z produktami wpisanymi w ramach nadanego numer RMA, wówczas odeślemy je na koszt właściciela pompy.
10. Żaden zwrot bez numeru RMA nie zostanie uznany. Od tej zasady nie ma żadnych wyjątków.
11. Po nadaniu, numer RMA pozostaje ważny wyłącznie przez 21 dni kalendarzowych. Zachowujemy sobie prawo do odrzucenia zwracanych produktów, które zostaną do nas przestane po upływie 21 dni od chwili nadania numer RMA.

Produkty nie objęte gwarancją:

Klient ponosi koszty wysyłki i naprawy. Klient zostanie poinformowany o wycenie naprawy po zdiagnozowaniu zwróconego produktu.

Koszty diagnostyki wynoszą 50,00 € lub więcej.

hydro-pro inverter Svømmebassin Varmepumpe Bruger og service manual

INDEKS

1. Specifikationer
2. Dimension
3. Installation og tilslutning
4. Accessories
5. Electrical Ledningsføring
6. Display Controller Operation
   7.Fejlfinding
   8.Exploded Diagram
7. Maintenance
   10.Warranty og vender tilbage

Tak fordi du bruger hydro-pro inverter swimmingpool varmepumpe til din pool opvarmning, vil det opvarme din pool vand og holde konstant temperatur når luften omgivende temperatur er ved -10 til 50 °C
