GEBRUIKSAANWIJZING Inverter 17 Hydro-Pro

Verordening (EU) nr. 517/2014 van het Europees Parlement en de Raad van 16 april 2014 betreffende gefluoreerde broeikasgassen en tot intrekking van Verordening (EC) nr. 842/2006

Controle op lekkages

1. Exploitanten van apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2, zelfde aantal of meer bevatten en niet verpakt in het isolatieschuim dragen er zorg voor dat de apparatuur wordt gecontroleerd op lekken.

2. Voor apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2 zelfde aantal of meer bevatten, maar minder dan 50 ton CO2-equivalent: tenminste iedere 12 maanden.

Beeld van de CO-equivalent

1. Lading in kg en Ton van hoeveelheid CO

Lading en Ton van hoeveelheid _2 CO	Testfrequentie
Van 2 tot 30 kg lading = van 5 tot 50 Ton	Ieder jaar

Met betrekking tot Gaz R 410a, 2.39kg met de hoeveelheid 5 _2 totooijding aan jaarlijkese controle.

Training en certificatie

1. De exploitant van de betreffende toepassing zal er voor zorg dragen dat het betrokken personeel de nodige certificering hebben verkregen, hetgeen inhoudt voldoende kennis van de geldende voorschriften en norm te bezitten, alsmede de nodige deskundigheid in emissiepreventie en terugwinning van gefluoreerde broeikasgassen en hanteren van de veiligheid van de betreffende type en de omvang van de apparatuur.

Registratie

1. Exploitanten van apparatuur die verplicht zijn op lekkage te controleren, zullen registers aanmaken en bijhouden voor elk deel van dergelijke apparatuur dat de volgende informatie bevat:

a) De hoeveelheid en het type van de geïnstalleerde gefluoreerde broeikasgassen;
b) De hoeveelheden gefluoreerde broeikasgassen toegevoegd tijdens het installeren, onderhoud of de service of als gevolg van lekkage;
c) Of de hoeveelheden van de geïnstalleerde gefluoreerde broeikasgassen zijn gerecycleerd of teruggewonnen, inclusief de naam en het adres van de recycling- of terugwinningsinstallatie en waar van toepassing het certificaatnummer;
d) De hoeveelheid teruggewonnen gefluoreerde broeikasgassen
e) De identiteit van de onderneming die de installatie, reparatie, onderhoud uitvoert en voor zover van toepassing raparties of verwijdering van apparatuur voor zijn rekening neemt, inclusief, in voorkomend geval, het nummer van haar certificaat;
f) De data en de resultaten van de verrichte controles;
g) Indien de apparatuur buitengebruik werd gesteld, de genomen maatregelen voor het terugwinnen en afvoeren van de gefluoreerde broeikasgassen.

1. De exploitant zal de administratie gedurende tenminste vijf jaar bewaren, de ondernemingen die de werkzaamheden voor de exploitanten uitvoeren, moeten tenminste vijf jaar kopieën van de registers bijhouden.

Dichtheitsprüfung

Gebruik en Onderhoud gebruiksaanwijzing

INDEX

1. Specifications
2. Afmetingen
3. Installatie en aansluiting
4. Accessoires
5. Elektrisch schema
6. Scherm controle bediening
7. Problemen

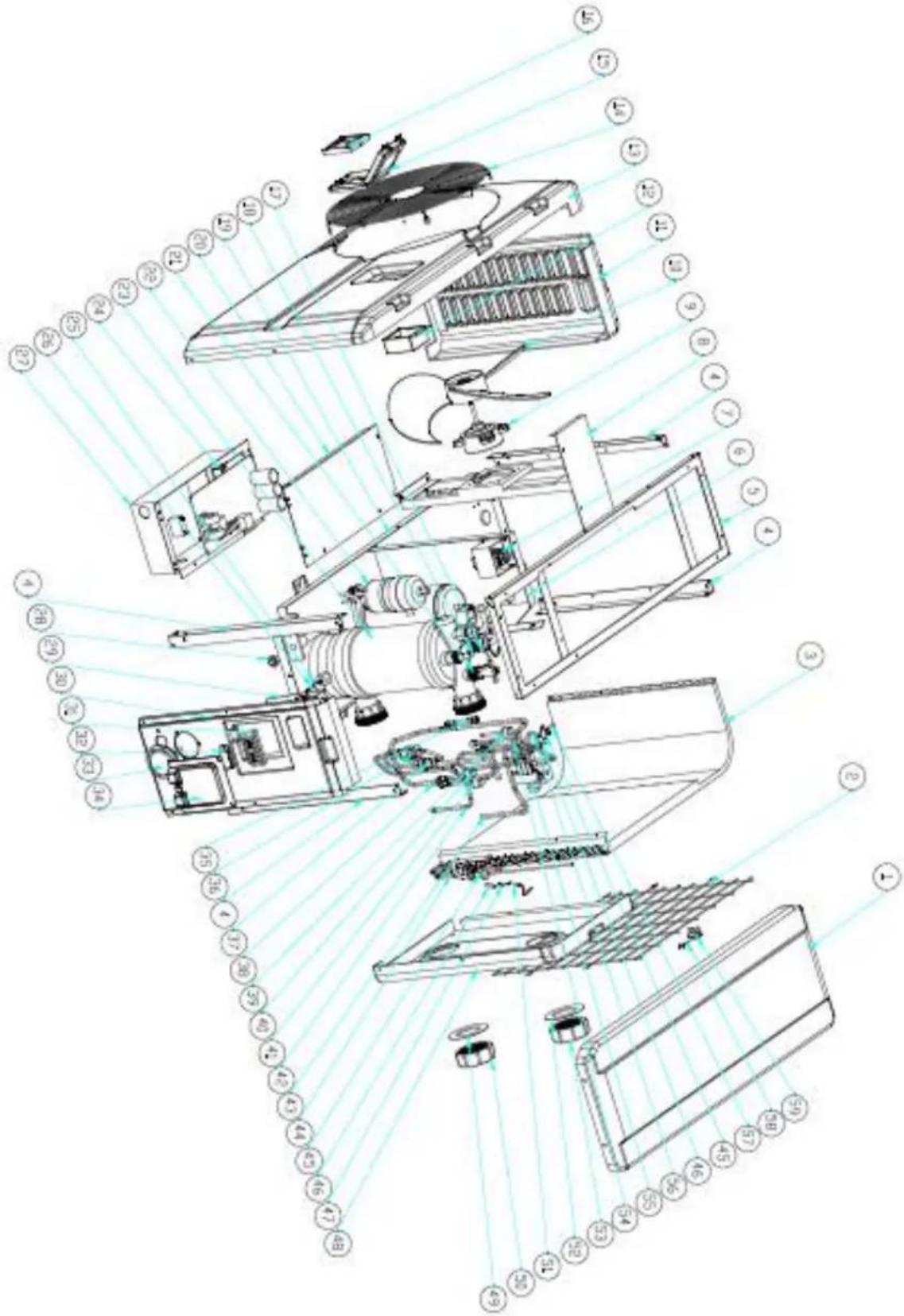

8. Open geklapt diagram
9. Onderhoud
10. Garantie en terugzending

Dank u voor het gebruiken van de hydro-pro inverter zwembad warmtepomp voor uw zwembad verwarming, het zal uw zwembadwater verwarmen en het op een constante temperatuur houden wanneer de omgevingstemperatuur -10 tot 50.

LET OP: Deze gebruiksaanwijzing bevat alle benodigde informatie voor het gebruik en de installatie v ntepomp.

De installateur moet de gebruiksaanwijzing lezen en de instructies zorgvuldig volgen bij plaatsing en onderho. De installateur is verantwoordelijk voor de installatie van het product en moet alle instructies opvolgen van fabrikant en de regels in toepassing. Verkeerde installatie niet volgens de gebruiksaanwijzing heeft uitsluiting gehele garantie tot gevolg.

De fabrikant verwerpt elke verantwoordelijkheid voor de schade veroorzaakt door de mensen, objecten en of fouten wegens de installatie die niet de aanwijzing van de gebruiksaanwijzing volgen. Elk gebruik zonder be bij het begin van de fabricatie zal beschouwd worden als gevaarlijk.

WAARSCHUWING: Verwijder alstublieft altijd het water in de warmtepomp tijdens de wintertijd of wanneer de omgevingstemperatuur daalt beneden 0°C, of anders zal de titanium wisselaar beschadigd raken of bevriezen, in dit geval, zal uw garantie eindigen.

WAARSCHUWING: Sluit alstublieft altijd de stroom af als u de kast wilt openen om de warmtepomp binnen te bereiken, omdat er een hoog voltage stroom aanwezig is.

WAARSCHUWING: P Houdt alstublieft het scherm van de besturing in een droge omgeving, of sluit de isolatie bedekking goed om het scherm van de besturing te beschermen tegen beschadiging door vochtigheid.

1. Specificaties

* Bovenstaande gegevens zijn onderhevig aan modificatie zonder opgave.

* Bovenstaande gegevens zijn onderhevig aan modificatie zonder opgave.

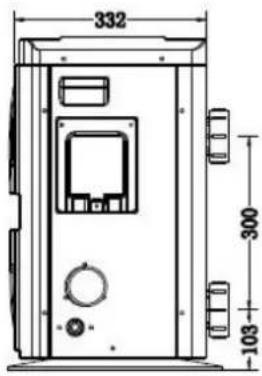

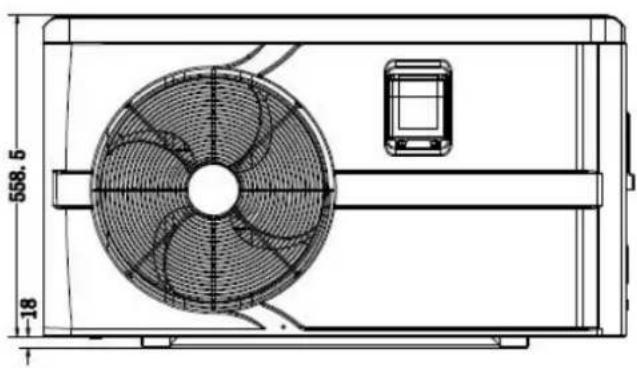

2. Afmeting Dimension

Model Inverter 7

332 300 103

3. Installatie en aansluiting

3.1 Opmerkingen

De fabriek levert alleen de warmtepomp. Alle andere componenten, inclusief een bypass wanneer nodig, moeten geleverd worden door de gebruiker of de installateur.

Attentie:

Volg alstublieft de volgende regels wanneer u de warmtepomp installeert:

1. Elke toevoeging van chemicaliën moet plaatsvinden in de buizen gelokaliseerd na de warmtepomp.
2. Installeer een bypass als de afstand van de water toevoer van de zwembadpomp meer dan 20% groter is dan de toegestane toevoer door de warmtewisselaar of de warmtepomp.
3. Plaats de warmtepomp altijd op een vaste ondergrond en gebruik de bijgevoegde demping rubbers om vibratie en geluid te vermijden.
4. Houdt de hele warmtepomp altijd recht . Als het apparaat in een diagonale positie was gehouden, wacht tenminste 24 uren met het starten van de warmtepomp.

3.2 Warmtepomp plaatsing

Het apparaat zal goed werken in elke gewenste locatie zolang de volgende drie onderdelen aanwezig zijn:

1. Frisse lucht - 2. Elektriciteit - 3. Zwembadfilters

Het apparaat mag worden geïnstalleerd in virtueel elke buiten locatie zolang als de gespecificeerde minimumafstanden met andere objecten wordt aangehouden (zie tekening hieronder). Raadpleeg alstublieft uw installateur voor installatie met een zwembad binnenshuis. Installatie in een locatie met veel wind is helemaal geen probleem, wel in de situatie met een gasverwarming (inclusief waakvlam problemen).

ATTENTIE: Installeer het apparaat nooit in een afgesloten ruimte met een gelimiteerde luchthoeveelheid in waarde lucht uitgestoten door het apparaat weer hergebruikt wordt, of nabij bosschage dat de luchtinlaat kan blokkeren. Zulke locaties verhinderen de continueuze levering van frisse lucht, wat resulteert in een gereduceerde efficiencie en mogelijk voldoende warmte afgifte tegengaat.

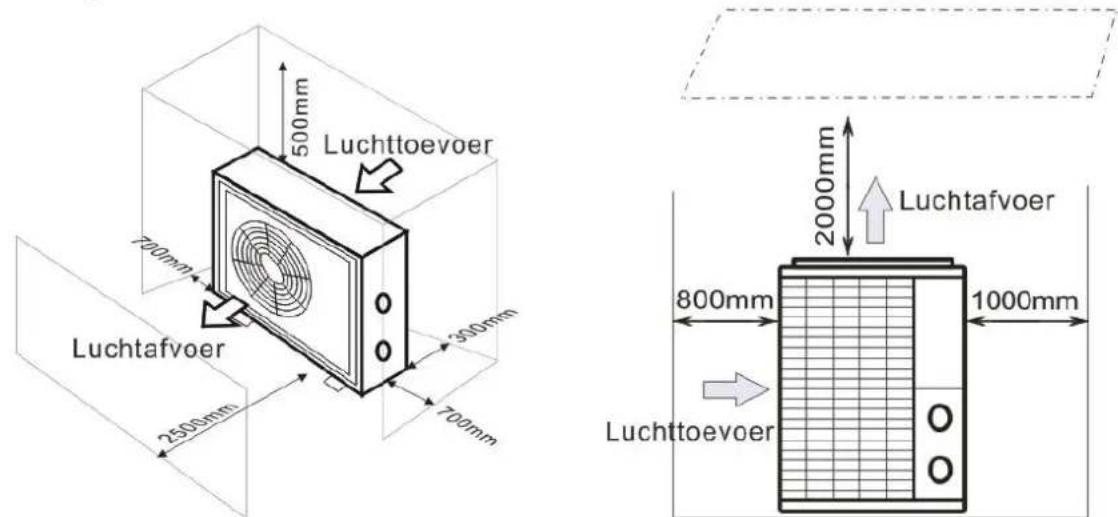

Zie de tekening hieronder voor minimum afstanden.

Luchttoevoer 500mm 700mm 250mm 300mm 700mm Luchtafvoer 2000mm 800mm 1000mm Luchttoevoer

3.3 Afstand van uw zwembad

De warmtepomp wordt normaal geïnstalleerd binnen een bereik van 7.5 meter van het zwembad. Hoe groter de afstand van het zwembad, hoe groter het warmteverlies in de buizen. Als de buizen meestal ondergronds zijn, is het warmteverlies laag op afstanden tot 30 m (15 m van en naar de pomp; 30 m in totaal) tenzij de grond na het is c het grondwaterpeil hoog is. Een ruwe schatting van het warmteverlies per 30 m 0.6 kWh (2,000 BTU) voor elke 5 % verschil tussen de watertemperatuur in het zwembad en de temperatuur van de grond die de muis omringd. Dit verhoogt de werktijd met 3% tot 5%.

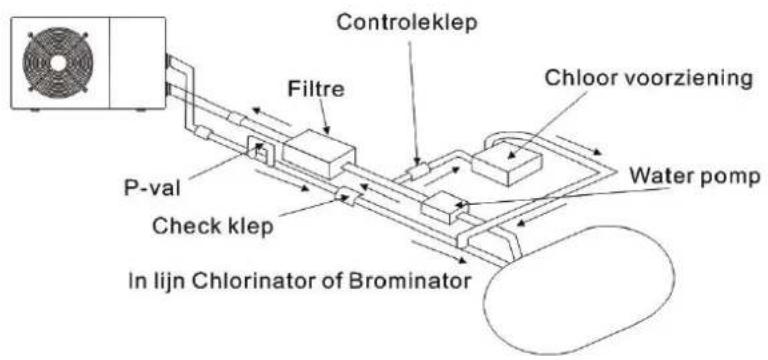

3.4 Controle klep installatie

Opmerking: als een automatische dosering apparaat voor chloor en zuur (pH) gebruikt wordt, is het belangrijk om de warmtepomp te beschermen tegen excessief hoge chemische concentraties die de warmtewisselaar kunnen laten corroderen. Om deze reden, moeten apparaten van deze soort altijd bevestigd worden aan de buizen na de warmtepomp, en het wordt aanbevolen om een controleklep te installeren om terugvloeien van het water te voorkomen in het geval van afwezigheid van water circulatie.

Schade aan de warmtepomp veroorzaakt door nalatigheid van deze instructie is niet gedekt door de garantie.

Controleklep Filtre P-val Check klep In lijn Chlorinator of Brominator Chloor voorziening Water pomp

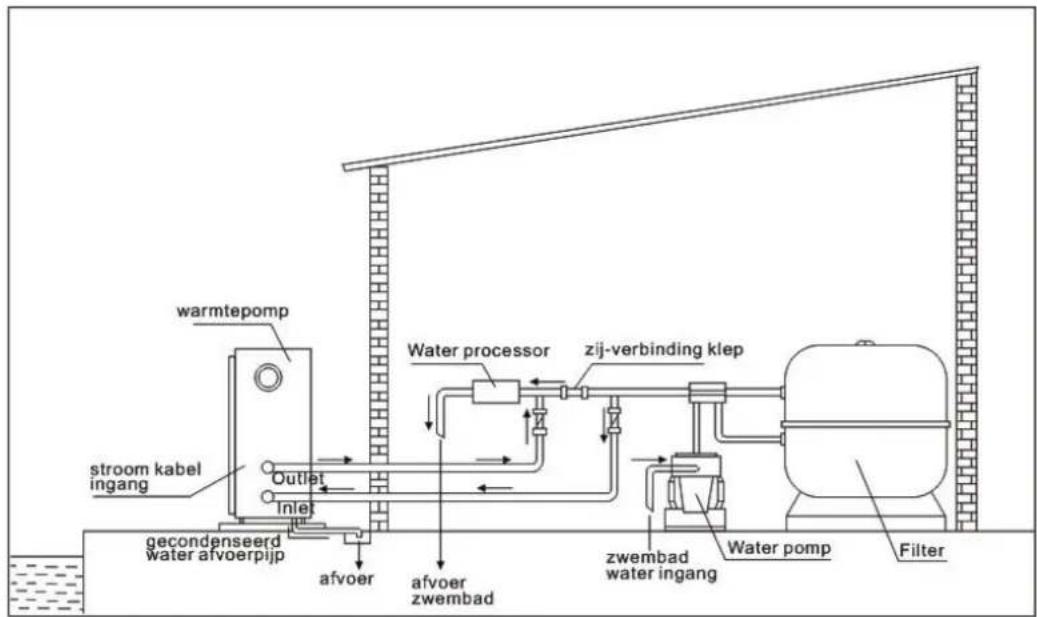

3.5 Typische opstelling

warmtepomp stroom kabel ingang Outlet Inlet gecondenseerd water afvoerpijp afvoer afvoer zwembad Water processor zij-verbinding klep zwembad water ingang Water pomp Filter

Opmerking: Deze opstelling is alleen een illustratief voorbeeld.

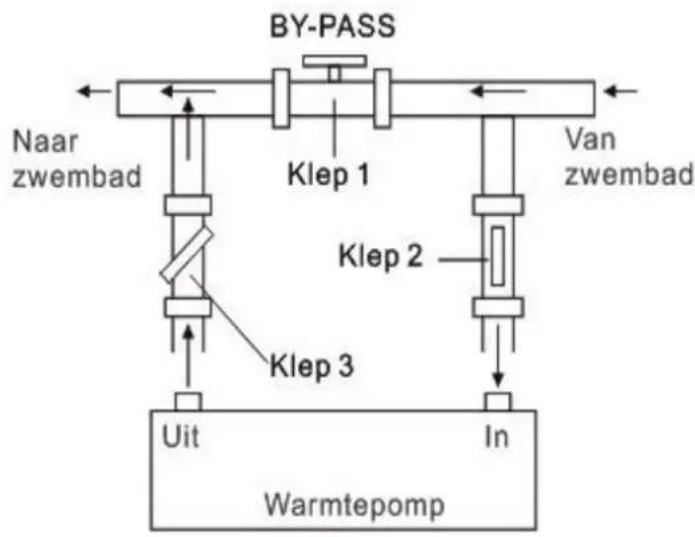

3.6 Instellen van bypass

Optimale werking van de warmtepomp gebeurt wanneer de koel gasdruk bar is.

BY-PASS Naar zwembad Klep 1 Van zwembad Klep 2 Klep 3 Uit In Warmtepomp

Gebruik de volgende procedure om de bypass bij te stellen:

• Open de drie kleppen voledig
• Sluit klep 1 langzaam tot de waterdr is verhoogd met ongeveer 100 to 200
• Sluit klep 3 ongeveer halverwege om de gasdruk bij te stellen in het koelsy:
• Als het scherm "AAN" aangeeft of fo code EE3, sluit stap voor stap klep de water toevoer te verhogen en stop wanneer de code verdwijnt.

Deze druk kan afgelezen worden van de drukmeter naast het controlepaneel van de warmtepomp. Onder deze condities is de water doorstroming door het apparaat dan ook optimaal.

Opmerking: Werking zonder een bypass of met een onjuiste bypass instelling kan resulteren in sub-optimale warmtepomp werking en mogelijk de warmtepomp beschadigen, wat de garantie ongeldig maakt.

Opmerking: Alhoewel de warmtepomp elektrisch geïsoleerd is van de rest van het zwembadsysteem, voorkomt dat alleen de doorvoer van elektrische stroom naar of van het water in het zwembad. Aarding is nog steeds nodij voor bescherming tegen kortsluiting in het apparaat. Zorg altijd voor een goede aarding verbinding.

Voor het aansluiten van het apparaat, verifiëer dat het stroomvoltage overeenkomt met het werk voltage van de warmtepomp.

Het wordt aanbevolen om de warmtepomp te verbinden met een circuit met een eigen zekering of circuit onderbreker (langzaam type; graad D) en om goede bedrading te gebruiken.

Verbindt de elektrische draden met het terminalblok gemarkeerd ' POWER SUPPLY '.

Een tweede terminalblok gemarkeerd 'WATER PUMP' is gelokaliseerd naast de eerste. De filterpomp (max. 5 A / 240 V) kan hier met het tweede terminalblok verbonden worden. Dit zorgt ervoor dat de filterpomp verwerking gecontroleerd wordt door de warmtepomp.

Opmerking: In het geval van 3-fase modellen, kan verwisseling van twee fases veroorzaken dat de elektrische motoren in de tegengestelde richting draaien, wat tot schade kan leiden. Om deze reden, heeft het apparaat een ingebouwde bescherming die het circuit verbreekt als de verbinding niet correct is. Als de rode LED boven dit veiligheidsapparaat oplicht, moet u de verbindingen van twee van de fasedraden verwisselen.

3.8 Initiele werking

Opmerking: Om het water in het zwembad (of hete kuip) te verwarmen, moet de filterpomp draaien om ervoor voor te zorgen dat het water circuleert door de warmtepomp. De warmtepomp zal niet opstarten als het water niet circuleert.

Nadat alle verbindingen gemaakt zijn en gecontroleerd, voer dan de volgende procedure uit:

1. Zet de filterpomp aan. Controleer op lekkage en verifieer dat het water stroomt van en naar het zwembad.
2. Sluit de stroom aan de waterpomp aan en druk op de aan/uit knop op het elektronische controlepaneel. Het apparaat zou opstarten nadat de tijdvertraging voorbij is (zie onder).
3. Na een paar minuten, controleer of de lucht die uit het apparaat komt koeler is.
4. Wanneer de filterpomp uitgezet wordt, moet het apparaat ook automatisch afslaan, wanneer niet, stel dan de doorvoer schakelaar bij.

Afhankelijk van de initiele temperatuur van het water in het zwembad en de luchttemperatuur, kan het verscheidene dagen duren om het water te verwarmen tot de gewenste temperatuur. Een goede zwembad afdekking kan de benodigde lengte van tijd dramatisch inkorten.

Water doorvoer schakelaar:

Het is uitgerust met een doorvoer schakelaar om het HP apparaat ervoor te beschermen dat het draait met een voldoende water doorvoer snelheid. Het zal aangaan wanneer de zwembadpomp loopt en laat het stoppen wanneer de pomp stopt. Als het oppervlak van het zwembad water hoger is dan 1 meter boven of beneden de automatische instelknop van de waterpomp, heeft u uw dealer nodig om de initiele opstart bij te stellen.

Tijdvertraging - De warmtepomp heeft een ingebouwde 3-minuten opstart vertraging om het circuit te beschermen en excessief contact verval te voorkomen. Het apparaat zal automatisch herstarten nadat deze tijdvertraging afloopt. Zelfs een korte stroomonderbreking zal deze tijdvertraging starten en voorkomen dat het apparaat onmiddellijk herstart. Meerdere stroomonderbrekingen tijdens deze vertraging periode hebben geen effect op de 3-minuten periode van de vertraging.

3.9 Condensatie

De lucht aangetrokken door de warmtepomp wordt sterk gekoeld door de werking van de warmtepomp om het water van het zwembad te verwarmen, wat condensatie kan veroorzaken op de bladen van de verdamper. De hoeveelheid condensatie kan zoveel zijn als verscheidene liters per uur bij hoge relatieve vochtigheid. Dit is soms foutief beschouwd als een water lekkage.

3.10 Gebruiksmodi voor optimaal gebruik

-POWER: Deze modus wordt gebruikt om bij aanvang van het seizoen het zwembadwater op temperatuur te brengen.

-SMART: De warmtepomp heeft zijn primaire taak volbracht, in deze modus is de warmtepomp in staat om het zwembad water op een energie efficiënte manier op peil te houden. Door automatische aanpassing van draai snelheid van compressor en ventilator levert de warmtepomp een beter rendement.

-SILENT: In de zomermaanden, wanneer de verwarming capaciteit minimaal nodig is, gaat de warmtepomp in deze modus nog beter renderen. Extra voordeel, wanneer de warmtepomp moet bij verwarmen doet deze dit met minimale geluid belasting.

4. Accessoires

4.1 Accessoire lijst

Anti-vibratie basis, 4 stuks	Aftap buis, 2 stuks	Watervaste kist, 1 stuk
10M Signaal draad, 1 stuk	Water drainagebuizen, 2 pcs

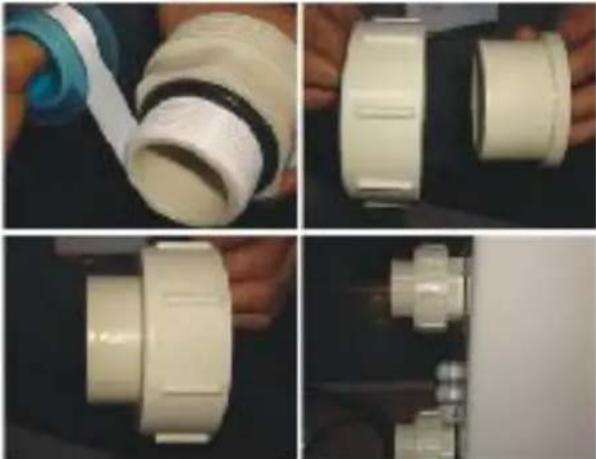

4.2 Accessores installatie

	Anti-vibratie rubbers1. Neem de 4 anti-vibratie rubbers eruit2. Plaatst ze een voor een onder de bodem de machine zoals op het plaatje.

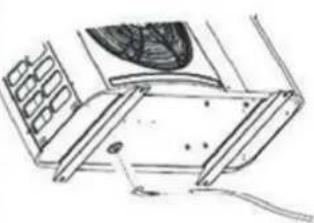

	Aftap buis1. Installeerde aftap buis onder het bodempaneel2. Verbindt het met een water buis om het water af te tappen.Opmerking: Til de warmtepomp op om de b te installeren. Til de warmtepomp nooit te v op, het kan de compressor beschadigen.Water invoer & uitvoer verbinding1. Gebruik de buis tape om de water invoer uitvoer verbinding op de warmtepomp te verbinden2. Installeer de twee verbindingen zoals op I plaatje getoond3. Schroef ze op de water & uitvoer verbind

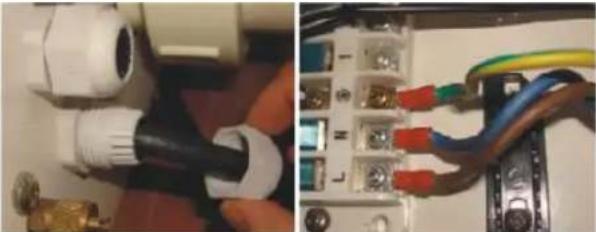

	Kabel bedrading1. Verbind de stroomverbinding draad door het witte gat zoals het plaatje laat zien.2. Bevestig de andere zijde op verbindingen de elektrische doos.

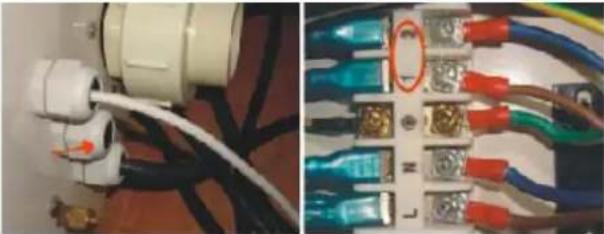

	Waterpomp bedrading1. Verbind de waterpomp draad door het w gemarkeerde gat2. Bevestig de andere zijde op de verbinding in de elektrische doos.

(1) Bovenstaande elektrisch bedrading schema is alleen ter referentie, onderwerp alstublieft de machine volgens het bedradingschema.
(2) De zwembad warmtepomp moet ook verbonden worden met een aarding draad, alhoewel de warmtewisselaar van het apparaat elektrisch geïsoleerd is van de rest van het apparaat. Het aarden van het apparaat is nog steeds nodig om u te beschermen tegen kortsluitingen in het apparaat. Verbinding is ook nodig.

Afsluiting: Een afsluiting betekent (circuit onderbreken, gezekerde of niet-gezekerde schakelaar) moet geplaatst worden binnen het zicht en of direct bereikbaar vanaf het apparaat. Dit is normaal gebruik op commerciële en residentiële warmtepompen. Het voorkomt het op afstand aan zetten van het apparaat en staat het afsluiten van de stroom van het apparaat toe terwijl het apparaat wordt nagekeken.

5.4 Installatie van de schermbediening

foto(1) foto(2) foto(3) foto(4) foto(5)

• De zijde met stekker verbindt met het bedieningspaneel (foto1)
• De andere zijde van de melddraad. (foto2)
• Open de bedrading paneel en zet de kant zonder stekker door de elektrische kast. (foto3,4)
• Plaats de bedrading in de positie dat is aangewezen (rechtsboven) op de printplaat. (foto5)

6. Scherm bediening systeem

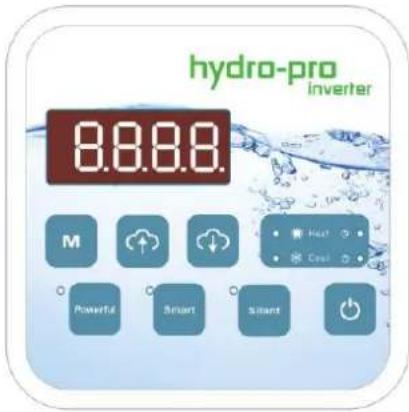

6.1 De knoppen van de LED draad bediening

hydro-pro inverter 8.8.8.8. M Powerful Smart Smart Heat Cool

6.2 De toetsen en hun activiteiten

6.2.1 -knop

Druk op om de warmtepomp start, toont het LED-display van de gewenste temperatuur van het water gedurende 5 seconden, toont vervolgens de inlaat temperatuur van het water en van de werking mode.

Druk op om de warmtepomp te stoppen en te laten zien "OFF"

Opmerking: Tijdens de parameter controle en instelling, druk op de snel-exit en sla de huidige instelling.

Druk nogmaals op om in / uitschakelen van de machine.

6.2.2 -knop

Het zal onder functie alleen met andere toets.

6.2.3 en -toets

Klok / unclock het display:

Houd en gedurende 5 seconden te vergrendelen / ontgrendelen het scherm.

temperatuur water instelling:

Druk op of om de temperatuur van het water rechtstreeks in te stellen.

Parameter controle:

Druk op eerst, druk vervolgens op om de parameter gebruiker controleren van d0 volgens d11

Code	Staat	strekking	Opmerking
d0	IPM vormtemperatuur	0-120°C	Real testen waarde
d1	Inlet water temp.	-9°C~99°C	Real testen waarde
d2	Uitlaat water temp.	-9°C~99°C	Real testen waarde
d3	Ambient temp.	-30°C~70°C	Real testen waarde
d4	Terug gas temp.	-30°C~70°C	Real testen waarde
d5	Piping temp.	-30°C~70°C	Real testen waarde
d6	uitlaatgastemperatuur	0°C~C5°C (125°C)	Real testen waarde
d7	Stap van EEV	0~99	N*5
d8	Compressor loopt frequentie	0~99Hz	Real testen waarde
d9	compressor huidige	0~30A	Real testen waarde
d10	Huidige ventilatorsnelheid	0-1200 (rpm)	Real testen waarde
d11	Error code voor de laatste keer	Alle foutcode

Druk op eerst, druk vervolgens op om te controleren / aanpassen van de parameter gebruiker van P1 tot P7

Code	Naam	strekking	Standaard	Opmerking
P1	Werkmodus	0-1	1	1 Verwarming mode, 0 koelbedrijf
P2	Timer on / off	0-1	0	1 Timer aan / uit onder functie, 0 Timer on / off is van de 1 (De instelling van de P4 en P5 zal niet werken)
P3	Waterpomp	0-1	0	1 Altijd lopen, 0 Afhankelijk van het verloop van de compressi
P4	Huidige tijd	HH:MM	0:00	0-23:0-59
P5	Wekker aan	HH:MM	0:00	0-23:0-59
P6	timer uit	HH:MM	0:00	0-23:0-59
P7	Inlet water temp. correctie	-9~9	0	Standaardinstelling: 0

6.2.4 Systeem reset-functie

Druk op en in 10s, zal het systeem resetten en weer te geven "0000" op de controller.

6.2.5

Symbool verhitten zal het licht wanneer deze in werking is.

Bij het ontdooien, zal het licht knipperen.

6.2.6

Symbool van het koelen, zal het licht op wanneer het in werking is.

6.2.7

Symbool van de automatische stop, zal het licht op wanneer het in werking is.

6.2.8

Symbool van de automatische start, zal het licht op wanneer het in werking is.

6.2.9

Op deze knop drukt, zal de lichtflits, zal de warmtepomp werken in 'Full output' alleen.

6.2.10

Terwijl u de Smart kiest, zal de warmtepomp net opereren in 'Medium output' en 'Full output' Toen in 'Medium output', zal het licht van de Smart knipperen.

Toen in 'Full output', de lamp van de Smart is verlichting, zal de lamp van de krachtige flitser zijn.

6.2.11

Terwijl u de Silent kiest, zal de warmtepomp net opereren in 'Medium output' en 'Small output' Toen in 'Small output', zal het licht van Silent knipperen.

Toen in 'Medium output', de lamp van de Silent is verlichting, zal de lamp van de Smart flash.

7. Problemen

7.1 Fout code scherm op LED draad bediening

Storing	Fout code	Reden	Oplossing
Inlaat watertemperatuur sensor fout	PP01	De sensor is open of kortsluiting	Controleer of verander de sensor
Uitlaat watertemperatuur sensor fout	PP02	De sensor is open of kortsluiting	Controleer of verander de sensor
Verwarming condensator sensor fout	PP03	De sensor is open of kortsluiting	Controleer of verander de sensor
Gas terugkeer sensor fout	PP04	Sluit enkele draad ten onrechte op dit punt	Bevestigen dat er niets op dit punt, restart
Omgeving temperatuur sensor fout	PP05	De sensor is open of kortsluiting	Controleer of verander de sensor
Temperatuurverschil tussen water in en uit is te hoog	PP06	Waterstroom niet genoeg, water drukverschil is te laag	Controleer de waterstroom hoeveelheid of water vastgelopen is of niet
Eerste graad antivries bescherming in de winter	PP07	Omgevingstemperatuur van water inlaat is te laag	Waterpomp wordt automatisch aangezet voo eerste graad antivries
Bescherming van te lage omgevingstemperatuur	PP08	De omgevingstemperatuur of de temperatuur van aangekomen water zijn te laag
Koeling condensortemperatuur te hoog bescherming	PP10	Koeling condensor temperatuur te hoog	Stop de warmtepomp en wacht de koeling condensor temperatuur drop down
Hoge druk bescherming	EE1	1. Koelmiddel is te veel2. Luchtstroom is niet genoeg	1. Loos overtollig koelmiddel van HP gas systeem2. Reinig de luchtwarmtewisselaar
Laren druk bescherming	EE2	1. Koelmiddel is niet genoeg2. Waterstroom is niet genoeg3. Filter geblokkeerd of capillair geblokkeerd	1. Controleer of er enige gaslekkage is, hervul het koelmiddel2. Reinig de luchtwarmtewisselaar3. Vervang het filter of capillair
Stroom doorvoer schakelaar gesloten	EE03	Lage waterstroom, verkeerde stroomrichting, of stroom doorvoer schakelaar fout.	Controleer of er genoeg waterstroom is en doorstroming in de juiste richting, of anders is de stroom doorvoer schakelaar stuk.
En mode chauffage, défaut s surchauffe	EE04	Débit d'eau ne suffit pas, manque d'eau	De watercircuit controleren en schoonmaken, de flowswitch controleren

Storing	Fout code	Reden	Oplossing
Bescherming temperatuur van uitlaat	EE05	De ontdooiing is ontoereikend, gebrek van koelgas, Onvoldoende waterdebiet	Manueel ontdooien, Koelgas controleren, waterdebiet controleren
Communicatie fout	EE06	Draadverbinding is niet goed	Controleer de draadverbinding
Convertor fout	EE07	De convertor is gebrekkig	De pomp heropstarten of de convertor veranderen
Defect tussen de bedieningspaneel en deconvertor kaart	EE08	Het aansluiten is niet correct.	Het aansluiten controleren, kabel of bedieningspaneel veranderen,convertissor veanderen
Defect tussen de bedieningspaneel en de convertor kaart	EE09	Het aansluiten is niet correct.	Het aansluiten controleren, de pomp heropstarten of de gebrekkige kaart veranderen
Defect tussen de mainkaart en externe kaart	EE10	Het aansluiten is niet correct.	Het aansluiten controleren, de pomp heropstarten of de gebrekkige kaart veranderen
Defect main kaart	EE11	De gegevens zijn niet juist of kaart is gebrekkig	De pomp heropstarten of de gebrekkig kaart veranderen
De stroomvoorziening (V) is te sterk of te gering	EE12	De stroomvoorziening is niet correct.	De stroomvoorziening controleren
T2 water temp. Een te lage bescherming op grond van koelbedrijf	PP11		1. Water mislukking pomp2. Waterleidingen geblokkeerd3. Water stromingsschakelaar in beslag genomen
IPM module temperatuur sensing circuit uitgang mislukking	EE14	IPM module temperatuursensor output is abnormaal	Controleer de printplaat of vervang d nieuwe
IPM module te hoge temperatuur bescherming	EE15		Controleer de printplaat of vervang d nieuwe
PFC beveiligingsmodule	EE16		Controleer de printplaat of vervang d nieuwe
defecte ventilator DC	EE17		Controleer de printplaat of vervang d nieuwe
PFC module tempreature sensing interne circuit mislukking	EE18		Controleer de printplaat of vervang d nieuwe
Bescherming hoge temperatuur PFC module	EE19		Controleer de printplaat of vervang d nieuwe
Input stroomstoring	EE20	De voedingsspanning fluctueert teveel	Controleer de printplaat of vervang d nieuwe
Software controle mislukking	EE21	Compressor loopt uit de pas	Controleer de printplaat of vervang d nieuwe
circuit mislukking Stroomdetectie	EE22	De versterkeruitgang spanningssignaal abnormaal	Controleer de printplaat of vervang d nieuwe
Compressor start mislukking	EE23		Controleer de printplaat of vervang d nieuwe
omgevingstemperatuur lamp mislukking Rijden board	EE24
Compressor faseuitval	EE25	1. bedrading verkeerd2. connection van 1 fase of fasen.	Monitoring van de controller

7.2 Andere fouten en oplossingen (Geen verschijning op LED draad controller)

Storingen	Observering	Redenen	Oplossing
Warmtepomp werkt niet	LED draadcontroller geen verschijning.	Geen stroomvoorziening	Check cable and circuit breaker if it is connected
	LED draad controller toont de actuele tijd.	Warmtepomp in stand-by status	Startup heat pump to run.
	LED draad controller toont de actuele watertemperatuur.	1. Watertemperatuur bereikte ingestelde waarde, HP onder constante temperatuur status.2. Warmtepomp begint net te lopen.3. Onder ontdooien.	1. Controleer watertemperatuur instelling.2. Start warmtepomp na een paar minuten.3. LED draadcontroller moet vertonen "ontdooien".
Watertemperatuur koelt wanneer HP loopt onder verwarming's mode	LED draad controller vertoont actuele watertemperatuur en er verschijnt geen fout code.	1. Verkeerde modus geselecteerd.2. Cijfers tonen tekortkomingen.3. Controller defect.	1. Stel de goede modus in 2. Vervang de defecte LED draad controller, en controleer dan de status na het veranderen van de werkende modus, controleer de water inlaat en uitlaattemperatuur.3. Vervangen of repareer het warmtepomp apparaat
Korte looptijd	LED toont actuele watertemperatuur, er verschijnt geen fout code.	1. Ventilator draait NIET.2. Luchtventilator hij is niet genoeg.3. Niet genoeg koelmiddel.	1. Controleer de kabelverbindingen tussen de motor en ventilator, wanneer nodig, moet het vervangen worden.2. Controleerlocatie van het warmtepomp apparaat, en elimineer alle obstakels om een goede luchtventilatie mogelijk te maken.3 Vervang of repareer het warmtepomp apparaat.
Water vlekken	Water vlekken op warmtepomp apparaat.	1. Betonneren.2. Water lekkage.	1. Geen actie.2. Controleer de titanium warmtewisselaar zorgvuldig of het defect is.
Te veel ijs op de verdamper	Te veel ijs op de verdamper.		1. Controleer de locatie van het warmtepomp apparaat, en elimineer alle obstakels om een goede lucht ventilatie mogelijk te maken.2. Vervang of repareer het warmtepomp apparaat.

1. Open geklapt diagram en onderhoud
2. 1 Open geklapt diagram Model 7 kw

NO	Part Name	NO	Part Name
1	bovenklep	31	Terminal
2	Terug grill	32	bedrading clip
3	Verdamper	33	manometer
4	Pijler	34	bedrading deksel
5	bovenframe	35	naaldklep
6	isolatie panel	36	EEV
7	reactor	37	bies
8	motorsteun	38	retourleiding
9	Motor	39	Hoge drukschakelaar
10	ventilatorblad	40	Lagedrukschakelaar
11	Linker zijpaneel	41	Lagedrukschakelaar
12	bedrading box	42	Expansieventiel aan de distributeur
13	Voorpaneel	43	4-weg klep naar collectieve pipe
14	Voor grill	44	collectieve vergadering
15	waterdichte doos	45	distributeur assemblage
16	controleur	46	temperatuur behuizing
17	Outlet water temperatuursensor TH5	47	temperatuur sensorhuis
18	Wisselaar temp. sensor vaste film	48	Achterpaneel
19	bodemplaat	49	blauwe rubberen
20	Elektrische deksel	50	Watervoorziening schroefdeksel
21	Stromingsschakelaar	51	Coil temperatuursensor TH2
22	compressor	52	rode rubberen
23	titanium warmtewisselaar	53	Watervoorziening schroefdeksel
24	moederbord	54	4-weg klep naar wisselaar
25	Wisselaar temp. sensor vaste film	55	4-weg ventiel
26	Waterinlaat temperatuursensor TH6	56	uitlaat
27	elektrische doos	57	Afvoerlucht temperatuursensor TH3
28	drainage plug	58	Ambient temperatuursensor TH1
29	bedrading box	59	Omgevingstemperatuur temperatuur clip
30	Rechter zijpaneel

Model 26kw

NO	Part Name	NO	Part Name
1	bovenklep	36	Rechter zijpaneel
2	Terug grill	37	manometer
3	Verdamper	38	Outlet water temperatuursensor TH
4	Pijler	39	Stromingsschakelaar
5	bovenframe	40	bedrading deksel
6	isolatie panel	41	bedrading clip
7	reactor	42	3-terminal voor waterpomp
8	Panel onderstel	43	3-eindstandige voeding
9	motorsteun	44	Terminal board bracket
10	Motor	45	Vertrekhal bord
11	DC motor behuizing	46	retourleiding
12	ventilatorblad	47	Lagedrukschakelaar
13	Linker zijpaneel	48	Lagedrukschakelaar
14	Voorpaneel	49	Afvoerlucht temperatuursensor TH3
15	Voor grill	50	temperatuur sensorhuis
16	bedrading box	51	temperatuur behuizing
17	controleur	52	4-weg klep naar collectieve pipe
18	waterdichte doos	53	Coil temperatuursensor TH2
19	bodemplaat	54	collectieve vergadering
20	compressor	55	distributeur assemblage
21	Opslagtank	56	Achterpaneel
22	driver board	57	blauwe rubberen
23	Elektrische deksel	58	Watervoorziening schroefdeksel
24	filter plaat	59	Reservoir expansieklep
25	Voering	60	Expansieventiel aan de distributeur
26	elektrische doos	61	4-weg klep naar wisselaar
27	moederbord	62	rode rubberen
28	Filter naar reservoir	63	Watervoorziening schroefdeksel
29	Waterinlaat temperatuursensor TH	64	naaldklep
30	Wisselaar temp. sensor vaste film	65	4-weg ventiel
31	drainage plug	66	EEV
32	titanium warmtewisselaar	67	Hoge drukschakelaar
33	filter	68	uitlaat
34	Wisselaar te filteren	69	Ambient temperatuursensor TH1
35	Hand pompen support board	70	Omgevingstemperatuur temperatuur clip

9. Onderhoud

(1) U moet het water voorziening systeem regelmatig controleren om te voorkomen dat lucht het systeem binnentreedt en lage water doorvoer voorkomen, omdat het de prestaties en betrouwbaarheid van het HP apparaat kan verminderen.
(2) Reinig uw zwembaden en filter systeem regelmatig om schade aan het apparaat te vermijden als een resultaat van een vuil of verstopt filter.
(3) U moet het water van de bodem van de waterpomp aftappen als het apparaat niet wordt gebruikt voor een langere periode (speciaal tijdens het winterseizoen).
(4) In omgekeerde manier, moet u controleren dat het apparaat volledig met water gevuld is voordat u het apparaat weer opnieuw opstart.
(5) Nadat het apparaat gereedgemaakt is voor het winterseizoen, is het beter om het te beschermen met een speciale winter verwarming pomp.
(6) Wanneer het apparaat werkt, is er de gehele tijd een klein water verlies onder het apparaat.

10. Garantie en terugzending

10.1 Garantie

BEPERKTE WAARBORG

Wij danken u voor de aankoop van onze warmtepomp.

Deze waarborg dekt fabricage- en materiaalfouten voor alle onderdelen gedurende twee jaar vanaf aankoopdatum.

Deze waarborg is beperkt tot de eerste aankoper in het kleinhandelscircuit, is niet overdraagbaar toepassing op producten die uit hun oorspronkelijke installatieplaats verwijderd werden. De aanspral van de fabrikant reikt niet verder dan de herstelling of vervanging van defecte onderdelen en or kosten voor gepresteerde uren om het defecte onderdeel te verwijderen en te herinstalleren of te of naar de fabriek, noch de kosten verbonden aan andere materialen die nodig zijn om de hers voeren. Deze waarborg dekt geen defecten die te wijten zijn aan de volgende oorzaken:

1. De installatie, de bediening of het onderhoud van het product werd niet uitgevoerd volger richtlijnen van de "Installatie & Instructie Handleiding" geleverd bij dit product.
2. Gebrekkig werk aan het product verricht door een installateur.
3. Het niet handhaven van het juiste chemische evenwicht in het zwembad [pH tussen 7,0 en 7,8. Totale Alkaliniteit (TA) tussen 80 en 150 ppm. Gehalte aan vrije chloor tussen 0,5 en 1,2mg/l. Totale hoeveelheid opgeloste vaste stoffen (Total Dissolved Solids of TDS) minder dan 1200 ppm. Zoutgehalte maximum 8g/l].
4. Verkeerd gebruik, modificatie, ongeval, brand, overstroming, blikseminslag, knaagdieren, insecten, nalatigheid, verwaarlozing of force majeure (overmacht).
5. Aanslag, bevriezing of andere omstandigheden die een correcte doorstroming van het wat belemmeren.
6. Het product bedienen bij een debiet dat buiten de gepubliceerde minimum- en maximumspecificaties ligt.
7. Gebruik van onderdelen of accessoires die niet voor dit product vervaardigd werden.
8. Chemische contaminatie van de verbruikte lucht of verkeerd gebruik van ontsmettende chemicaliën, zoals het toevoegen van ontsmettende chemicaliën doorheen de afschuimer of in de leidingen de warmtepomp en de reinigingsslang bevinden.
9. Oververhitting, verkeerde elektrische verbindingen, verkeerde stroomtoevoer, nevenschade te wijten aan defecte O-ringen, diatomeeënfilters of patronen of schade veroorzaakt door het in werking de pomp in aanwezigheid van onvoldoende water.

AANSPRAKELIJKHEIDSBEPERKING

Dit is de enige waarborg gegeven door de fabrikant. Niemand heeft het recht om andere waarbo onze naam.

DEZE WAARBORG VERVANGT ALLE ANDERE UITDRUKKELIJK GEGEVEN OF IMPLIC WAARBORGEN, MET INBEGRIP VAN MAAR ZICH NIET BEPERKEND TOT ELKE IMPLICIETE WAARBORG VAN GESCHIKTHEID VOOR EEN BEPAALD DOEL EN VERKOOPBAARHEID. WIJ WIJZEN UITDRUKKELIJK ELKE AANSPRAKELIJKHEID VAN DE HAND VOOR INDIRECTE, TOEVALLIGE OF RESULTERENDE SCHADE OF SCHADE MET EEN PUNITIEF KARAKH HET RESULTAAT IS VAN DE OVERTREDING VAN EEN UITDRUKKELIJK GEGEVEN OF IMPLICIETE WAARBORG.

Deze waarborg geeft u specifieke wettelijke rechten, die naargelang het land kunnen variëren.

AANSPRAAK MAKEN OP UW WAARBORG

Om een snelle behandeling van uw aanspraak op waarborg te bekomen, contacteert u uw verdeld hem de volgende informatie: aankoopbewijs, modelnummer, serienummer en installatiedatum. De ins zal de fabrick contacteren voor het verkrijgen van aanwijzingen met betrekking tot de procedure aanspraak kan gemaakt worden op de waarborg en om te weten te komen waar zich het dichts center bevindt.

Alle geretourneerde onderdelen moeten een RMA-nummer dragen zodat kan onderzocht worden of de waarborg crop van toepassing is.

10.2 RMA-aanvraagformulier

Bedrijf:					Datum:
Adres:
Stad:			Postcode:		Land:
Contact:					Tel:
	E-mail:				Fax:

Contact:

Datum:

Voorbehouden voor intern gebruik
RMA #:
Toegekend door:		Datum:

Retour voor: Kopie van klantenfactuur

toegevoegd?

RMA-aanvraag vergezeld van andere documenten?
Beschrijving van de documenten:

Model nr.:		Factuur nr.:
Serienummer:		Factuurdatum:
Probleem:

Beleid voor herstelling onder waarborg:

1. Verzendingskosten voor retourzendingen dienen vooraf vereffend te zijn. Alle verzendingskosten verbonden aan een retourzending zijn volledig te uwen laste.
2. Producten kunnen enkel naar ons teruggezonden worden mits voorafgaande toestemming van het bedrijf. Retourzendingen waarvoor het bedrijf geen toestemming heeft gegeven zullen naar u teruggezonden worden; de kosten voor deze verzending zijn volledig te uwen laste.
3. Wij zullen de producten vervangen of herstellen en ze u allemaal gratis bezorgen via de door u gekozen verzendingsdienst.
4. Indien u expresverzending verkiest (via een door u gekozen verzendingsdienst) zullen de verzendingskosten te uwen laste zijn.

Retourprocedure:

1. Gelieve alvorens bij ons een RMA-nummer aan te vragen te controleren of u de installatie- en gebruiksrichtlijnen uit de handleiding goed hebt nageleefd.

2. Bel onze RMA-afdeling op en vraag een RMA-aanvraagformulier aan.

3. Zorg ervoor dat ALLE velden op het RMA-aanvraagformulier volledig zijn ingevuld.

4. Voor retourzendingen binnen de waarborgperiode dient u een kopie toe te voegen van het exemplaar bestemd voor de klant van uw originele verkoopsfactuur.
5. Zend het RMA-aanvraagformulier, de verkoopsfactuur en eventuele andere documenten (foto's enz.) naar ons of bezorg het via e-mail. Een RMA-nummer zal u binnen 24 uur na ontvangst van de benodigde documenten worden toegekend. Bij ontstentenis van de informatie vermeld bij punten (3) en (4), kan men weigeren om u een RMA-nummer toe te kennen.
6. Het RMA-nummer dient goed leesbaar op het verzendingsetiket van het pakket en de op verzendingsformulieren aangeduid te worden.
7. Alle producten die ons zonder etiket of met een verkeerd, onvolledig of onleesbaar etiket bereiken zullen geweigerd worden; terugzendingskosten zullen te uwen laste zijn.
8. Alle pakketten die bij levering aan ons met het blote oog waarneembare beschadigingen vertonen zullen zondermeer geweigerd worden.
9. Gelieve vooraf te controleren of de producten die u naar ons gaat verzenden dezelfde producten zijn als deze waarvoor een RMA-nummer werd verstrekt. Indien de ontvangen producten niet overeenkomen met de producten die ingeschreven werden onder het toegekende RMA-nummer, zullen wij deze allemaal te uwen laste terugzenden.
10. Geen enkele retourzending zonder RMA-nummer zal aanvaard worden. Hierop worden absoluut geen uitzonderingen toegestaan.
11. Een RMA-nummer blijft slechts 21 kalenderdagen na zijn toekenning geldig. We behouden ons het recht voor om geretourneerde producten te weigeren die meer dan 21 dagen na de toekenningsdatum van het RMA-nummer werden ontvangen. Producten die niet (meer) door de waarborg gedekt worden:

De klant draagt de verzendings- en herstellingskosten. De geraamde herstellingskosten zullen worden meegedeeld na diagnosestelling voor de geretourneerde producten.

De kosten voor een diagnose bedragen 50,00 € of meer.

Doornhoek 4205 - 5465 TG Veghel - Nederland

P.O. Box 430 - 5460 AK Veghel - Nederland

www.megagrouptrade.com
