DEENFRNLITESPTHURU PL 0478 111 9925 B - PL Szanowni Państwo, serdecznie dziękujemy, że zdecydowali się Państwo nabyć wysokiej jakości produkt firmy VIKING. Przy jego produkcji zastosowaliśmy najnowocześniejszą technologię i wiele rozwiązań zapewniających wysoką jakość. Swój cel osiągniemy jednak dopiero wtedy, gdy będą Państwo zadowoleni z naszego wyrobu. W przypadku pytań dotyczących urządzenia prosimy kontaktować się ze sprzedawcą lub bezpośrednio z naszą firmą dystrybucyjną. Życzę Państwu zadowolenia z wyrobu firmy VIKING. Prezes Zarządu Wydrukowano na papierze bielonym bez użycia chloru. Papier nadaje się do recyklingu. Okładka nie zawiera halogenów.

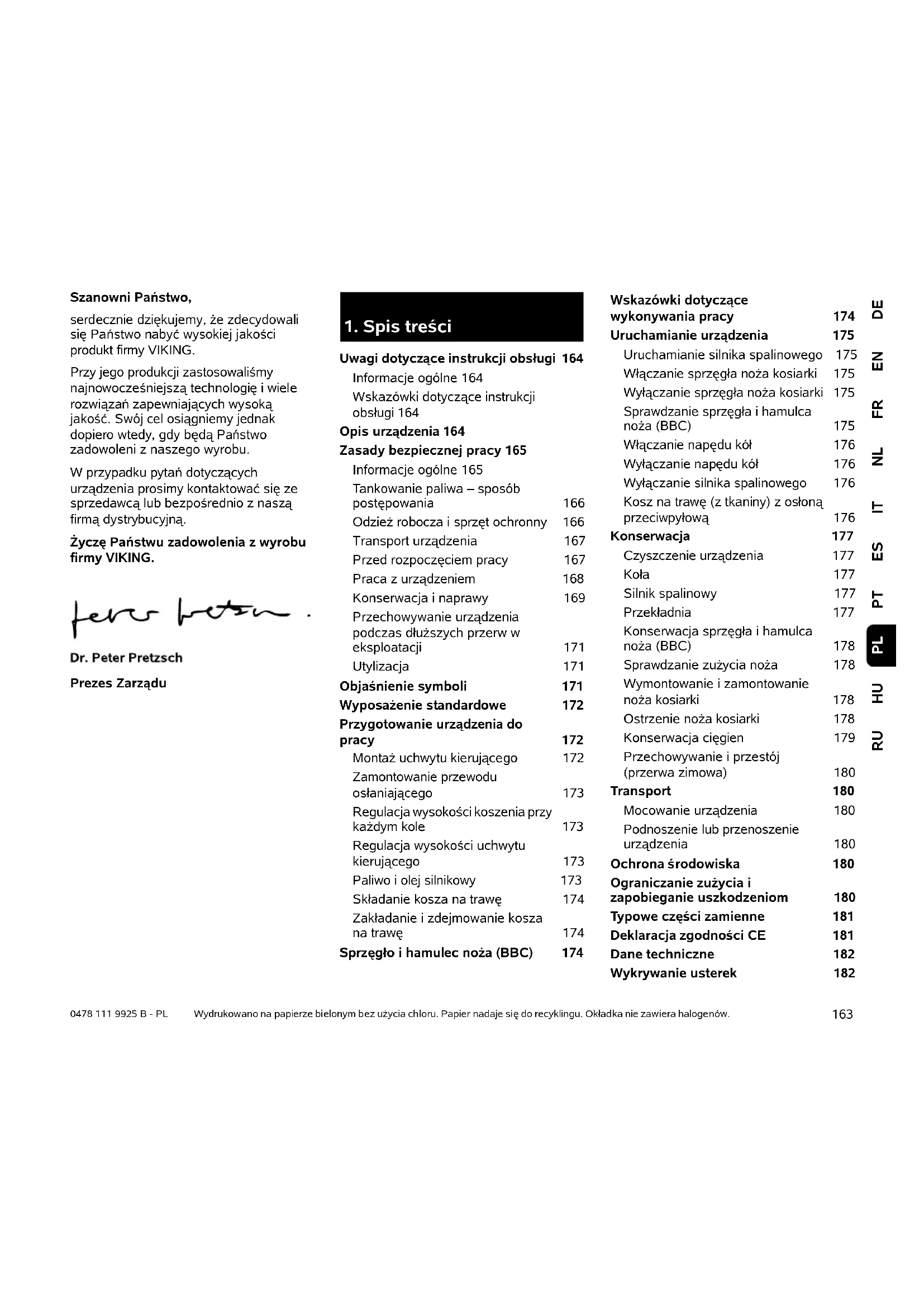

Uwagi dotyczące instrukcji obsługi 164 Informacje ogólne 164 Wskazówki dotyczące instrukcji obsługi 164 Opis urządzenia 164 Zasady bezpiecznej pracy 165 Informacje ogólne 165 Tankowanie paliwa – sposób postępowania 166 Odzież robocza i sprzęt ochronny 166 Transport urządzenia 167 Przed rozpoczęciem pracy 167 Praca z urządzeniem 168 Konserwacja i naprawy 169 Przechowywanie urządzenia podczas dłuższych przerw w eksploatacji 171 Utylizacja 171 Objaśnienie symboli 171 Wyposażenie standardowe 172 Przygotowanie urządzenia do pracy 172 Montaż uchwytu kierującego 172 Zamontowanie przewodu osłaniającego 173 Regulacja wysokości koszenia przy każdym kole 173 Regulacja wysokości uchwytu kierującego 173 Paliwo i olej silnikowy 173 Składanie kosza na trawę 174 Zakładanie i zdejmowanie kosza na trawę 174 Sprzęgło i hamulec noża (BBC) 174 Wskazówki dotyczące wykonywania pracy 174 Uruchamianie urządzenia 175 Uruchamianie silnika spalinowego 175 Włączanie sprzęgła noża kosiarki 175 Wyłączanie sprzęgła noża kosiarki 175 Sprawdzanie sprzęgła i hamulca noża (BBC) 175 Włączanie napędu kół 176 Wyłączanie napędu kół 176 Wyłączanie silnika spalinowego 176 Kosz na trawę (z tkaniny) z osłoną przeciwpyłową 176 Konserwacja 177 Czyszczenie urządzenia 177 Koła177 Silnik spalinowy 177 Przekładnia 177 Konserwacja sprzęgła i hamulca noża (BBC) 178 Sprawdzanie zużycia noża178 Wymontowanie i zamontowanie noża kosiarki 178 Ostrzenie noża kosiarki 178 Konserwacja cięgien 179 Przechowywanie i przestój (przerwa zimowa) 180 Transport 180 Mocowanie urządzenia 180 Podnoszenie lub przenoszenie urządzenia 180 Ochrona środowiska 180 Ograniczanie zużycia i zapobieganie uszkodzeniom 180 Typowe części zamienne 181 Deklaracja zgodności CE 181 Dane techniczne 182 Wykrywanie usterek 1820478 111 9925 B - PL

2.1 Informacje ogólne

Niniejsza instrukcja obsługi jest oryginalną instrukcją obsługi Producenta według dyrektywy WE 2006/42/EC. Firma VIKING stale udoskonala swoje wyroby i dlatego zastrzega sobie prawo dokonywania zmian dotyczących kształtu, rozwiązań technicznych oraz wyposażenia w dostarczanych wyrobach. W związku z tym dane i rysunki w tej broszurze nie mogą być podstawą do jakichkolwiek roszczeń.

2.2 Wskazówki dotyczące instrukcji

obsługi Rysunki wraz z opisami przedstawiają określone czynności. Wszystkie symbole graficzne umieszczone na urządzeniu zostały objaśnione w niniejszej instrukcji obsługi. Kierunek patrzenia Przyporządkowanie pojęć „w lewo“ i „w prawo“ w niniejszej instrukcji obsługi: Użytkownik stoi z tyłu za urządzeniem i patrzy w kierunku jazdy do przodu. Odsyłacz Odpowiedni rozdział i podrozdział wskazano za pomocą strzałki. Poniżej podano przykład odsyłacza do rozdziału: (Ö 2.1) Oznaczenie fragmentów tekstu Instrukcje mogą być oznaczone w sposób opisany w następujących przykładach. Czynności, które wymagają ingerencji użytkownika: ●Śrubę (1) odkręcić wkrętakiem, nacisnąć dźwignię (2) ... Ogólne zestawienie czynności: – wykorzystywanie urządzenia podczas imprez lub zawodów sportowych Fragmenty tekstu o specjalnym znaczeniu: Fragmenty tekstu o specjalnym znaczeniu są oznaczone opisanymi poniżej symbolami graficznymi w celu ich dodatkowego wyróżnienia. Fragmenty tekstu odnoszące się do rysunku: Rysunki, które objaśniają sposób korzystania z urządzenia, znajdują się na początku instrukcji obsługi. Symbol aparatu fotograficznego ułatwia odnalezienie rysunków do określonych części tekstu w instrukcji obsługi. Plan czynności serwisowych 184 Potwierdzenie przekazania 184 Potwierdzenie obsługi serwisowej 184

instrukcji obsługi Niebezpieczeństwo! Niebezpieczeństwo wypadku i poważnych obrażeń ciała. Określone zachowanie jest niezbędne lub zabronione. Ostrzeżenie! Niebezpieczeństwo zranienia osób. Określone postępowanie zapobiega możliwym lub prawdopodobnym obrażeniom ciała. Ostrożnie! Lekkie obrażenia ciała lub szkody materialne, których można uniknąć przez odpowiednie postępowanie. Wskazówka Informacja dotycząca lepszego wykorzystania urządzenia i zapobiegania ewentualnym błędom w obsłudze.

1 Dźwignia hamulca noża 2 Dźwignia napędu kół 3 Dźwignia regulacji obrotów 4 MB 756.0 GS: Dźwignia zmiany biegów 4 MB 756.0 YS, MB 756.0 YC: Dźwignia prędkości jazdy 5 Dźwignia sprzęgła noża 6 Uchwyt kierujący 7 Śruba regulacji wysokości uchwytu 8 Regulacja wysokości koszenia przy każdym kole 9 Zderzak 10 Nasadka świecy zapłonowej 11 Osłona wyrzutu 12 Kosz na trawę (z tkaniny) z osłoną przeciwpyłową 13 Tabliczka znamionowa

4.1 Informacje ogólne

Podczas pracy z urządzeniem należy przestrzegać przepisów bezpieczeństwa pracy. Przed pierwszym uruchomieniem urządzenia należy uważnie przeczytać instrukcję obsługi. Przechowywać starannie instrukcję obsługi, aby móc korzystać z niej w przyszłości. Należy przestrzegać wskazówek dotyczących obsługi i konserwacji zawartych w osobnej instrukcji obsługi silnika spalinowego. Zachowanie tych środków bezpieczeństwa jest niezbędne w celu zapewnienia bezpieczeństwa użytkownika, zestawienie nie obejmuje wszystkich przypadków. Z urządzenia należy korzystać w sposób rozważny i odpowiedzialny, pamiętając o tym, że osoba obsługująca urządzenie jest odpowiedzialna za wypadki z udziałem osób trzecich i ich mienia. Prosimy też o dokładne zapoznanie się z elementami obsługi i sposobem eksploatacji urządzenia. Urządzenie może być używane tylko przez osoby, które przeczytały niniejszą instrukcję obsługi i zapoznały się z jego obsługą. Przed pierwszym uruchomieniem urządzenia jego użytkownik powinien zadbać o odbycie przeszkolenia fachowego i praktycznego. Sprzedawca lub specjalista powinien udzielić użytkownikowi instruktażu na temat bezpiecznej obsługi urządzenia. Podczas tego instruktażu należy zwłaszcza poinformować użytkownika, że praca przy użyciu urządzenia wymaga szczególnej staranności i koncentracji. Urządzenie wraz z osprzętem może być udostępniane lub wypożyczane tylko osobom, które dokładnie poznały dany model i jego obsługę. Instrukcję obsługi, stanowiącą część urządzenia, należy wraz z nim przekazywać. Urządzenie może być używane tylko przez wypoczętą osobę będącą w dobrej kondycji fizycznej i psychicznej. W przypadku problemów zdrowotnych należy zapytać lekarza o możliwość pracy przy użyciu urządzenia. Urządzenia nie wolno obsługiwać po spożyciu alkoholu, zażyciu narkotyków lub lekarstw opóźniających reakcję. Pod żadnym pozorem urządzenia nie należy udostępniać dzieciom lub młodzieży w wieku poniżej 16 lat. Wiek użytkownika może być określony przez przepisy lokalne. Urządzenie nie jest przeznaczone do użytku przez osoby (także dzieci) z ograniczoną zdolnością fizycznej, sensorycznej lub psychicznej oceny zjawisk lub bez doświadczenia albo wiedzy, chyba że osoby te będą nadzorowane przez osobę odpowiedzialną za bezpieczeństwo lub otrzymają od tej osoby wskazówki dotyczące obsługi urządzenia. Urządzenie nie jest zabawką dla dzieci, należy je chronić przed dostępem dzieci. Uwaga – niebezpieczeństwo wypadku! Kosiarka jest przeznaczona tylko do koszenia trawników. Inne użycie urządzenia jest niedozwolone i może być niebezpieczne lub spowodować uszkodzenie urządzenia. Z powodu niebezpieczeństwa zranienia użytkownika kosiarka nie może być wykorzystywana do następujących czynności (zestawienie niepełne): – przycinanie zarośli, żywopłotów i krzewów, – obcinanie pędów czepnych, –pielęgnacja trawy rosnącej na dachu oraz w skrzynkach balkonowych, – rozdrabnianie ściętych fragmentów drzew i żywopłotów, – czyszczenie ścieżek (odsysanie, przedmuchiwanie), – wyrównywanie nierówności powierzchni, np. kopców wykonanych przez krety, – transport ściętej trawy poza przewidzianym do tego celu koszem na trawę. Ze względów bezpieczeństwa każda modyfikacja urządzenia, z wyjątkiem prawidłowego montażu urządzeń dodatkowych dopuszczonych przez firmę VIKING, jest zabroniona i powoduje utratę gwarancji. Informacji o dopuszczonych urządzeniach dodatkowych udzielają Autoryzowani Dealerzy firmy VIKING.

4. Zasady bezpiecznej pracy

Niebezpieczeństwo uduszenia! Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem. Opakowania należy przechowywać w miejscach niedostępnych dla dzieci.0478 111 9925 B - PL

Zabronione jest zwłaszcza dokonywanie jakichkolwiek zmian w urządzeniu zwiększających moc lub prędkość obrotową silnika spalinowego lub elektrycznego. Urządzenia nie wolno używać do przewożenia przedmiotów, zwierząt i osób, a zwłaszcza dzieci. Należy zachować szczególną ostrożność podczas pracy w miejscach publicznych, parkach, obiektach sportowych oraz podczas eksploatacji w rolnictwie i leśnictwie. Uwaga! Zagrożenie dla zdrowia spowodowane przez wibracje! Nadmierne obciążenie organizmu przez drgania może być przyczyną uszkodzenia układu krążenia lub układu nerwowego, zwłaszcza u osób z chorobami układu krążenia. Należy udać się do lekarza w przypadku wystąpienia objawów, które mogą być spowodowane przez wibracje. Do tych objawów, które występują przede wszystkim w palcach, rękach lub przegubach rąk, należą (zestawienie niekompletne): – brak czucia, – bóle, –osłabienie mięśni, – przebarwienia skóry, – nieprzyjemne mrowienie.

4.2 Tankowanie paliwa – sposób

postępowania Benzynę należy przechowywać tylko w odpowiednich i sprawdzonych pojemnikach (kanistrach). Zbiorniki paliwa należy bezpiecznie zamknąć przy użyciu korków zamykających, mocno je dokręcając. Ze względów bezpieczeństwa należy wymienić uszkodzone korki wlewu. Do utylizacji lub przechowywania materiałów eksploatacyjnych, np. paliwa, nie używać butelek po napojach lub podobnych. Osoby, a zwłaszcza dzieci, mógłby się z nich napić. Benzynę przechowywać z dala od czynników mogących wywołać zapłon, np. od padających iskier, otwartego ognia, płomieni, źródeł ciepła. Nie palić! Zbiornik paliwa należy napełniać tylko na wolnym powietrzu; w czasie tankowania nie wolno palić. Przed tankowaniem paliwa wyłączyć i schłodzić silnik spalinowy. Przed zdjęciem korka wlewu paliwa należy otworzyć odpowietrznik zbiornika paliwa. Benzynę należy uzupełniać przed uruchomieniem silnika spalinowego. Nie wolno odkręcać korka zbiornika paliwa lub dolewać paliwa podczas pracy silnika spalinowego lub przy rozgrzanej maszynie. Nie należy napełniać zbiornika paliwa do maksimum – ze względu na rozszerzalność cieplną paliwa zbiornik napełniać tylko do wysokości ok. 4 cm poniżej krawędzi króćca wlewowego. W przypadku przelania się benzyny, należy natychmiast oczyścić zanieczyszczoną powierzchnię obudowy; dopiero wówczas można uruchomić silnik spalinowy. Unikać jakichkolwiek prób uruchomienia silnika przed odparowaniem resztek benzyny (wytrzeć je do sucha). Natychmiast wytrzeć rozlane paliwo. Należy zmienić odzież, jeżeli została zanieczyszczona benzyną. Odpowietrznik zbiornika paliwa i zawór paliwa zamykać tylko na czas transportu i przed ustawieniem urządzenia w pozycji serwisowej. Urządzenia nie wolno przechowywać z napełnionym zbiornikiem paliwa wewnątrz budynku. Powstające opary benzyny mogą zetknąć się z otwartym ogniem i ulec zapłonowi. Jeżeli istnieje konieczność opróżnienia zbiornika paliwa, należy zrobić to na wolnym powietrzu.

4.3 Odzież robocza i sprzęt ochronny

Przed rozpoczęciem pracy należy założyć mocne obuwie z przeciwpoślizgową podeszwą. Nie wykonywać pracy boso ani np. w sandałach. Pracę przy użyciu urządzenia należy wykonywać w nausznikach ochronnych. Czynności konserwacyjne, czyszczenie oraz transport urządzenia należy wykonywać w rękawicach ochronnych i ze związanymi oraz zabezpieczonymi długimi włosami (za pomocą chusty na głowę, czapki itp.). Nóż kosiarki należy ostrzyć w odpowiednich okularach ochronnych. Zagrożenie życia! Benzyna jest trująca i łatwopalna.167 DEENFRNLITESPTHURU PL 0478 111 9925 B - PL Urządzenie może być uruchamiane tylko przez osobę ubraną w długie spodnie i odzież dobrze przylegającą do ciała. Nie zakładać luźnej odzieży, która może zostać pochwycona przez ruchome części (dźwignię sterowania), a także ozdób, krawata i szalika.

4.4 Transport urządzenia

Zawsze należy pracować w rękawicach, aby zapobiec obrażeniom ciała w następstwie dotknięcia ostrych i gorących części urządzenia. Nie transportować urządzenia z pracującym silnikiem spalinowym. Przed transportem wyłączyć silnik spalinowy, poczekać do zatrzymania się noży, zamknąć odpowietrznik zbiornika paliwa i zawór paliwa oraz zdjąć nasadkę świecy zapłonowej. Urządzenie należy transportować po ostygnięciu silnika spalinowego. Należy użyć odpowiedniego urządzenia załadowczego podnoszącego lub rampy załadowczej. Nie dopuścić do upadku urządzenia. Urządzenie transportowane wraz z częściami (np. kosz na trawę) zabezpieczyć na powierzchni ładunkowej za pomocą odpowiednio dobranych elementów mocujących (pasy, liny itp.). Podczas podnoszenia i przenoszenia kosiarki należy uważać, aby nie dotknąć jej noża. Należy zwrócić szczególną uwagę na dane zamieszczone w rozdziale „Transport“. Opisano tam sposób podnoszenia lub zamocowania urządzenia. (Ö 12.) Podczas transportu urządzenia należy przestrzegać krajowych przepisów prawa, a zwłaszcza przepisów dotyczących bezpieczeństwa ładunków i transportu przedmiotów na platformach ładunkowych.

4.5 Przed rozpoczęciem pracy

Urządzenie może być używane tylko przez osoby znające instrukcję obsługi. Przed uruchomieniem urządzenia sprawdzić szczelność układu paliwowego, a zwłaszcza jego widocznych z zewnątrz części, takich jak zbiornik paliwa, korek wlewu paliwa, złącza przewodów. W przypadku nieszczelności lub uszkodzenia nie uruchamiać silnika spalinowego – zagrożenie pożarowe! Przed uruchomieniem urządzenia zlecić jego naprawę w autoryzowanym serwisie. Należy przestrzegać przepisów dotyczących czasu pracy urządzeń ogrodowych z silnikiem spalinowym lub elektrycznym. Należy dokładnie przeszukać teren, na którym urządzenie będzie użytkowane i usunąć wszystkie kamienie, patyki, druty, kości i inne przedmioty, które mogą zostać wyrzucone do góry przez urządzenie. W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni). Dlatego przed rozpoczęciem pracy z użyciem urządzenia należy oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć. Przed użyciem urządzenia należy wymienić wadliwe oraz zużyte lub uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone. Autoryzowani Dealerzy firmy VIKING mają do dyspozycji zamienne naklejki ostrzegawcze i inne części zamienne. Można korzystać tylko z urządzenia w dobrym stanie technicznym. Przed każdym uruchomieniem sprawdzić, czy: –urządzenie jest zmontowane zgodnie z instrukcją; –narzędzie tnące i cały zespół tnący (nóż kosiarki, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie technicznym; należy regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia); (Ö 11.6) – korek wlewu paliwa jest dobrze dokręcony; – zbiornik paliwa, elementy układu paliwowego oraz korek wlewu paliwa są w dobrym stanie technicznym; –urządzenia zabezpieczające (np. sprzęgło i hamulec noża, osłona wyrzutu, obudowa, uchwyt kierujący, siatka ochronna) są w dobrym stanie technicznym i prawidłowo działają; – kosz na trawę jest nieuszkodzony i prawidłowo zamontowany, nie można używać uszkodzonego kosza na trawę; – korek zbiornika oleju jest dobrze dokręcony. W razie potrzeby wykonać niezbędne czynności lub skontaktować się z serwisem Autoryzowanego Dealera. Zaleca się korzystanie z usług autoryzowanego serwisu firmy VIKING.0478 111 9925 B - PL

4.6 Praca z urządzeniem

Nie wykonywać czynności roboczych, jeżeli w pobliżu znajdują się zwierzęta lub osoby postronne, a zwłaszcza dzieci. Zamontowane w urządzeniu urządzenia zabezpieczające nie mogą być usuwane lub mostkowane. Przede wszystkim nie można unieruchamiać dźwigni hamulca noża na uchwycie kierującym (np. przez jej przywiązanie). Uwaga – niebezpieczeństwo zranienia! Nie zbliżać rąk lub stóp do obracających się elementów. Nie dotykać obracającego się noża. Zachować właściwą odległość od otworu wyrzutowego. Należy zawsze zachowywać bezpieczny odstęp ustalony przez uchwyt kierujący. Uchwyt kierujący powinien być zawsze prawidłowo zamontowany; nie można go modyfikować. Nie uruchamiać urządzenia ze złożonym uchwytem kierującym. W żadnym wypadku nie należy zamocowywać jakichkolwiek przedmiotów na uchwycie kierującym (np. odzieży roboczej). Czynności robocze należy wykonywać tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym. Nie pracować z urządzeniem podczas deszczu i burzy, a zwłaszcza wyładowań atmosferycznych. Wilgotne podłoże jest bardziej śliskie, co zwiększa ryzyko wypadku. Należy postępować szczególnie ostrożnie, aby się nie poślizgnąć. Jeżeli jest to możliwe, należy unikać korzystania z urządzenia na wilgotnym podłożu. Spaliny: Pracujący silnik spalinowy urządzenia wytwarza toksyczne spaliny. Zawierają one trujący tlenek węgla (bezbarwny i bezwonny gaz) oraz inne substancje szkodliwe. Nie wolno uruchamiać silnika spalinowego w pomieszczeniach zamkniętych lub słabo przewietrzanych. Uruchamianie urządzenia: Należy uruchamiać urządzenie przy zachowaniu szczególnej ostrożności, zgodnie ze wskazówkami podanymi w rozdziale „Uruchamianie urządzenia“. (Ö 10.) Przed rozpoczęciem pracy należy przede wszystkim sprawdzić działanie sprzęgła i hamulca noża. (Ö 10.4) Podczas uruchamiania silnika urządzenie nie może być przechylone. Przed uruchomieniem silnika wyłączyć sprzęgło noża. Podczas uruchamiania silnika nie wolno przyciągać dźwigni napędu kół. Nie uruchamiać silnika spalinowego, jeżeli kanał wyrzutowy nie został przykryty osłoną wyrzutu lub koszem na trawę. Praca na zboczach Na zboczach pracę wykonywać zawsze w poprzek, a nie wzdłuż stoku. W przypadku utraty kontroli nad kosiarką podczas koszenia wzdłuż stoku użytkownik mógłby zostać dodatkowo najechany przez urządzenie. Należy zachować szczególną ostrożność w przypadku zmiany kierunku jazdy na zboczu. Należy uważać na zachowanie właściwej pozycji podczas pracy na zboczu i nie pracować z urządzeniem na zbyt stromych zboczach. Ze względów bezpieczeństwa urządzenia nie można używać na zboczach o nachyleniu przekraczającym 25° (46,6 %). Niebezpieczeństwo zranienia! Kąt nachylenia zbocza 25° odpowiada 46,6 cm wzniesienia pionowego, które przypada na 100 cm odległości w poziomie. Aby zagwarantować wystarczające smarowanie silnika spalinowego podczas eksploatacji urządzenia na zboczach, należy także zwrócić uwagę na informacje podane w dostarczonej instrukcji obsługi silnika spalinowego. Zagrożenie dla zdrowia i życia spowodowane zatruciem! Natychmiast przerwać pracę w przypadku mdłości, bólu głowy, zaburzeń widzenia (np. zmniejszania się pola widzenia), zaburzeń słuchu, zawrotów głowy lub pogorszenia koncentracji. Objawy te mogą być spowodowane między innymi przez zbyt wysokie stężenie spalin.169 DEENFRNLITESPTHURU PL 0478 111 9925 B - PL Zastosowanie do pracy: Nie wolno sprawdzać stanu noża podczas pracy kosiarki. Nie otwierać osłony wyrzutu trawy i nie zdejmować kosza, jeżeli nóż jest jeszcze w ruchu. Obracający się nóż może spowodować obrażenia. Urządzenie należy prowadzić, idąc powoli; nie wolno biec podczas eksploatacji urządzenia. Zbyt szybkie prowadzenie urządzenia może prowadzić do obrażeń ciała spowodowanych potknięciem się, poślizgnięciem itp. W przypadku zawracania urządzeniem lub przyciągania go do siebie należy zachować szczególną ostrożność. Niebezpieczeństwo potknięcia się! Korzystając z urządzenia w pobliżu wysypisk śmieci, rowów i grobli, należy zachować szczególną ostrożność. Należy zwłaszcza zwrócić uwagę na zachowanie odpowiedniej odległości od takich niebezpiecznych miejsc. Omijać przedmioty ukryte w trawie (instalacje do zraszania trawników, pale, zawory wody, fundamenty, przewody elektryczne itp.). Nie należy najeżdżać na takie przedmioty. Należy pamiętać o bezwładnym ruchu narzędzia tnącego trwającym kilka sekund po wyłączeniu silnika. Wyłączyć silnik spalinowy, odczekać, aż zatrzymają się wszystkie wirujące części urządzenia, i zdjąć nasadkę świecy zapłonowej: – przed oddaleniem się od urządzenia lub pozostawieniem go bez nadzoru, – przed uzupełnieniem paliwa. Paliwo uzupełniać tylko przy schłodzonym silniku spalinowym. Niebezpieczeństwo pożaru! – przed usunięciem przyczyny zablokowania lub niedrożności kanału wyrzutowego, – przed podnoszeniem lub przenoszeniem urządzenia, – przed transportem urządzenia, – przed rozpoczęciem pracy przy nożu kosiarki, – przed sprawdzaniem i czyszczeniem urządzenia lub przed wykonaniem przy nim innych czynności (np. przed składaniem uchwytu kierującego), – po natrafieniu na przeszkodę lub gdy kosiarka zaczyna nadmiernie drgać. Należy wówczas sprawdzić urządzenie, a zwłaszcza zespół tnący (nóż, wałek noża, mocowanie noża), pod względem uszkodzeń i wykonać niezbędne naprawy przed ponownym uruchomieniem urządzenia i rozpoczęciem pracy. Wyłączyć sprzęgło noża przed: – przemieszczeniem urządzenia (przejechaniem lub przepchnięciem) do miejsca pracy i z powrotem, – przepchnięciem urządzenia lub jego wjechaniem na powierzchnię porośniętą trawą, – przechyleniem kosiarki podczas przejeżdżania przez inny teren (nie trawnik), – ustawieniem wysokości koszenia, – otworzeniem osłony wyrzutu i zdjęciem kosza na trawę.

4.7 Konserwacja i naprawy

Przed rozpoczęciem regulacji, napraw i konserwacji ustawić urządzenie na stabilnym, równym podłożu, wyłączyć i schłodzić silnik spalinowy, wyjąć kluczyk zapłonu i zdjąć nasadkę świecy zapłonowej. Niebezpieczeństwo zranienia! Nie zbliżać rąk lub stóp do wirujących elementów (także z góry i dołu). Niebezpieczeństwo zranienia! Silne drgania są zwykle objawem usterki. Nie wolno uruchamiać kosiarki zwłaszcza w przypadku uszkodzenia lub skrzywienia wału korbowego oraz uszkodzenia lub skrzywienia noża. W przypadku braku niezbędnej wiedzy wykonanie niezbędnych napraw należy zlecić specjalistycznemu serwisowi; zaleca się korzystanie z usług autoryzowanego serwisu firmy

Przed rozpoczęciem pracy przy silniku spalinowym, kolektorze wydechowym i tłumiku poczekać, aż urządzenie ostygnie. Części urządzenia mogą osiągnąć temperaturę ponad 80° C. Niebezpieczeństwo poparzenia! Bezpośredni kontakt z olejem silnikowym może być niebezpieczny; nie wolno go rozlewać. Firma VIKING zaleca, aby napełnianie układu smarowania olejem silnikowym lub wymianę oleju silnikowego zlecać jej Autoryzowanym Dealerom. Czyszczenie: Po zakończeniu pracy należy dokładnie wyczyścić całe urządzenie. (Ö 11.1) Przed ustawieniem urządzenia w pozycji umożliwiającej czyszczenie zamknąć odpowietrznik zbiornika paliwa i zawór paliwa. Resztki trawy należy usunąć za pomocą patyczka. Dolną część kosiarki oczyścić przy użyciu szczotki i wody. Nie stosować wysokociśnieniowych urządzeń czyszczących i nie czyścić urządzenia pod bieżącą wodą (np. za pomocą węża ogrodowego). Nie wolno używać intensywnych środków czyszczących. Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy urządzenia. Aby uniknąć pożaru, należy usuwać trawę, słomę, mech, liście lub wypływający smar itp. z okolicy otworów wentylacyjnych, żeber chłodzących i rury wydechowej. Czynności konserwacyjne: Można wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji obsługi; wykonanie innych czynności należy zlecić Autoryzowanemu Dealerowi. Z pytaniami dotyczącymi urządzenia i środków pomocniczych prosimy zawsze zwracać się do Autoryzowanego Dealera. Firma VIKING zaleca, aby prace konserwacyjne oraz naprawy były wykonywane wyłącznie przez Autoryzowanego Dealera firmy VIKING. Dla Dealerów firmy VIKING organizowane są regularne szkolenia; oferowana jest też informacja techniczna. Należy stosować tylko narzędzia, wyposażenie dodatkowe i akcesoria dopuszczone przez firmę VIKING do stosowania z tym urządzeniem lub części tego samego typu. W przeciwnym razie może zaistnieć niebezpieczeństwo zranienia osób lub uszkodzenia urządzenia. Z pytaniami należy zwrócić się do Autoryzowanego Dealera. Oryginalne narzędzia, wyposażenie dodatkowe i części zamienne firmy VIKING są optymalnie dopasowane do urządzenia i do wymagań użytkownika. Oryginalne części zamienne VIKING rozpoznaje się po numerze części zamiennej VIKING, po napisie VIKING i ewentualnie po oznakowaniu części zamiennej VIKING. W przypadku małych części może być tylko oznakowanie. Ze względów bezpieczeństwa należy regularnie sprawdzać, czy części, którymi przepływa paliwo (przewód paliwa, zawór paliwa, zbiornik paliwa, korek wlewu paliwa, przyłącza itp.) nie są uszkodzone; sprawdzać nieszczelne elementy i w razie potrzeby zlecić wykwalifikowanemu pracownikowi ich wymianę (VIKING poleca Autoryzowanych Dealerów swojej firmy). Naklejki ostrzegawcze i informacyjne muszą być czyste i czytelne. W przypadku uszkodzenia lub zgubienia naklejek należy zastąpić je nowymi naklejkami dostępnymi u Autoryzowanego Dealera firmy VIKING. W przypadku zastępowania elementu nową częścią należy na niej nakleić taką samą naklejkę. Czynności dotyczące zespołu tnącego wykonywać w mocnych rękawicach ochronnych przy zachowaniu szczególnej uwagi. Wszystkie nakrętki, sworznie i śruby, a zwłaszcza śruba noża, powinny być mocno dokręcone, aby zagwarantować niezawodną pracę urządzenia. Regularnie należy sprawdzać całe urządzenie i kosz na trawę pod względem zużycia i uszkodzeń, zwłaszcza przed jego przechowywaniem (np. przed przerwą zimową). Ze względów bezpieczeństwa należy natychmiast wymienić zużyte lub uszkodzone części, aby urządzenie zawsze umożliwiało bezpieczną pracę. Nie należy zmieniać ustawionej fabrycznie maksymalnej prędkości obrotowej silnika spalinowego. Jeżeli podczas prac konserwacyjnych usunięte zostały części lub urządzenia zabezpieczające, należy je niezwłocznie ponownie zamontować. Niebezpieczeństwo skaleczenia się nożem! Pociągnięcie linki rozrusznika przy włączonym sprzęgle noża wprawia narzędzie robocze w ruch obrotowy. Przed pociągnięciem linki rozrusznika należy zwrócić uwagę na zachowanie odpowiedniego odstępu od noża kosiarki, zwłaszcza stóp i nóg.171 DEENFRNLITESPTHURU PL 0478 111 9925 B - PL

4.8 Przechowywanie urządzenia

podczas dłuższych przerw w eksploatacji Przed pozostawieniem urządzenia w zamkniętym pomieszczeniu należy odczekać, aż schłodzi się silnik spalinowy. Urządzenie z opróżnionym zbiornikiem paliwa i otwartym odpowietrznikiem zbiornika paliwa oraz paliwo przechowywać w zamkniętym i dobrze przewietrzanym pomieszczeniu. Należy zabezpieczyć urządzenie przed nieuprawnionym użyciem (np. przez dzieci). Urządzenia nie wolno przechowywać z napełnionym zbiornikiem paliwa wewnątrz budynku. Powstające opary benzyny mogą zetknąć się z otwartym ogniem i ulec zapłonowi. Jeżeli trzeba opróżnić zbiornik paliwa (np. przed przerwą zimową), należy zrobić to na wolnym powietrzu (np. przez pracę silnika bez obciążenia). Przed przechowywaniem urządzenia (np. przed przerwą zimową) należy je dokładnie wyczyścić. Przechowywać urządzenie tylko ze zdjętą nasadką świecy zapłonowej. Przechowywać urządzenie w dobrym stanie technicznym.

Odpady, takie jak przepracowany olej silnikowy i przekładniowy, paliwo, zużyte smary, filtry, baterie i podobne części zużywające się, mogą być szkodliwe dla ludzi, zwierząt oraz środowiska naturalnego i dlatego należy je odpowiednio utylizować. Skontaktować się z firmą zajmującą się recyklingiem lub z autoryzowanym serwisem, aby uzyskać informacje na temat prawidłowej utylizacji odpadów. Zaleca się korzystanie z usług autoryzowanego serwisu firmy VIKING. Wyeksploatowane urządzenie należy przekazać do odpowiedniej utylizacji. Przed utylizacją należy wykonać czynności, które uniemożliwią korzystanie z urządzenia. Aby zapobiec wypadkom, należy przede wszystkim odłączyć kabel zapłonowy, opróżnić zbiornik paliwa i spuścić olej silnikowy. Niebezpieczeństwo skaleczenia się nożem! Także wyeksploatowanej kosiarki nie można pozostawiać bez nadzoru. Urządzenie, a zwłaszcza nóż kosiarki, należy przechowywać w miejscu niedostępnym dla dzieci. Uwaga – niebezpieczeństwo zranienia! Podczas pracy silnika spalinowego nie zbliżać się do obszaru pracy noża. Regulacja prędkości:

5. Objaśnienie symboli

Uwaga! Przed pierwszym uruchomieniem należy koniecznie przeczytać instrukcję obsługi. Niebezpieczeństwo zranienia! Osoby postronne powinny przebywać w bezpiecznej odległości od obszaru zagrożenia. Niebezpieczeństwo zranienia! Przed przystąpieniem do wykonywania prac przy narzędziu tnącym, przed konserwacją i czyszczeniem należy zdjąć nasadkę świecy zapłonowej. Niebezpieczeństwo zranienia! Zachować odpowiednią odległość rąk i stóp od noży! Narzędzie tnące obraca się jeszcze przez kilka sekund (hamulec silnika spalinowego / hamulec noża) po wyłączeniu urządzenia. Pracować w nausznikach ochronnych. MB 756.0 YS, MB 756.0 YC: Maksymalna prędkość0478 111 9925 B - PL

Regulacja obrotów: ● Przed rozpoczęciem wszystkich opisanych prac urządzenie należy ustawić stabilnie na poziomym, płaskim i twardym podłożu.

7.1 Montaż uchwytu kierującego

MB 756.0 YC: ● 1 Odkręcić śrubę (1) i wyjąć z podkładką (2). Poluzować śruby (3). ● 2 Wsunąć uchwyt kierujący (4) w mocowanie uchwytu (5) i podnieść, aż otwór podłużny w uchwycie kierującym znajdzie się nad otworem w obudowie; uważać przy tym, aby cięgna były prawidłowo ułożone (zob. rysunek). ● 3 Wkręcić śrubę (1) z podkładką (2), uważając, aby osłona blaszana (6) także została przykręcona. ● 4 Dokręcić śruby (3) momentem

Ustawić uchwyt kierujący na odpowiedniej wysokości i przytrzymać, dokręcić śrubę (1). ● Sprawdzanie prawidłowości montażu: Uchwyt kierujący należy mocno zamontować, cięgna znajdują się z tyłu i na zewnątrz uchwytu kierującego. MB 756.0 GS, MB 756.0 YS: ● 1 Wprowadzić otwarte końcówki górnej części uchwytu kierującego (1) w dolne części uchwytu kierującego (2) i przytrzymać. Włożyć śruby (G) od zewnątrz do środka przez otwory, założyć nakrętki zabezpieczające (H) i dokręcić momentem 19 - 27 Nm. ● 2 Ustawić uchwyt kierujący na odpowiedniej wysokości i przytrzymać, dokręcić śrubę (3). ● Sprawdzanie prawidłowości montażu: Górna część uchwytu kierującego musi być mocno połączona z dolną częścią uchwytu kierującego, cięgna znajdują się z tyłu i na zewnątrz uchwytu kierującego. Minimalna prędkość Położenie ssania Położenie uruchamiania Położenie zatrzymania Uruchomić silnik spalinowy, włączyć sprzęgło noża kosiarki. Wyłączyć sprzęgło noża kosiarki. Włączyć napęd kół.

standardowe Poz. Nazwa Liczba A Urządzenie zasadnicze z uchwytem kierującym

B Rama kosza na trawę 1 C Tkanina kosza na trawę 1 D Pokrywa kosza na trawę 1 E Opaska zaciskowa 2 F Przewód osłaniający 1 − Instrukcja obsługi 1 − Instrukcja obsługi silnika spalinowego

MB 756.0 GS, MB 756.0 YS: G Śruba z łbem grzybkowym 4 H Nakrętka zabezpieczająca 4

7. Przygotowanie urządzenia

do pracy Niebezpieczeństwo zranienia! Należy zwrócić szczególną uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy“ (Ö 4.).

7.2 Zamontowanie przewodu

osłaniającego ● Włożyć wszystkie cięgna do przewodu osłaniającego (F). ● Przeprowadzić opaskę zaciskową (E) przez najwyższy otwór w prawej dolnej części uchwytu kierującego (1) i zamocować nią przewód osłaniający (F). ● Zamocować przewód osłaniający (F) opaską zaciskową (E) na prawej górnej części uchwytu kierującego w sposób pokazany na rysunku.

7.3 Regulacja wysokości

koszenia przy każdym kole Przy każdym kole można ustawiać wysokość koszenia w sześciu położeniach za pomocą odpowiedniej dźwigni. Minimalna wysokość koszenia (1): 25 mm Maksymalna wysokość koszenia (6): 90 mm Regulacja wysokości koszenia: ● Docisnąć dźwignię (1) do koła, ustawić w odpowiednim położeniu i zablokować w odpowiednim wgłębieniu. Czynność tę przeprowadzić przy wszystkich 4 kołach.

7.4 Regulacja wysokości

uchwytu kierującego Wysokość roboczą uchwytu kierującego można ustawiać w 3stopniach. ● Wykręcić śrubę (1). ● Chwycić uchwyt kierujący (2) obiema rękami; wykonując ruchy w górę i w dół, ustawić uchwyt kierujący na odpowiedniej wysokości roboczej i przytrzymać. ● Wkręcić śrubę (1) i dokręcić.

7.5 Paliwo i olej silnikowy

Olej silnikowy Informacje dotyczące rodzaju oleju silnikowego i jego ilości są zamieszczone w instrukcji obsługi silnika spalinowego. Unikać zbyt wysokiego i zbyt niskiego poziomu oleju. Przed uruchomieniem silnika spalinowego prawidłowo dokręcić korek zbiornika oleju. Paliwo Stosować zawsze świeże paliwo przyjazne dla środowiska, dobrej jakości: –benzynę bezołowiową. Dokładne informacje dotyczące jakości paliwa (liczby oktanowej) podano w Instrukcji obsługi silnika spalinowego. Informacje dotyczące pojemności zbiornika paliwa podano w rozdziale „Dane techniczne“. (Ö 17.) Wlewanie paliwa ● Otworzyć odpowietrznik zbiornika paliwa (1). ● Odkręcić korek wlewu paliwa (2). ● Wlać paliwo (użyć lejka). ● Nakręcić korek wlewu paliwa (1).

Zabezpieczać urządzenie przed uszkodzeniami! Aby zapobiec przewróceniu się urządzenia, należy ustawiać wysokość koszenia najpierw przy kołach tylnych a następnie przy kołach przednich. Zachować ostrożność także podczas ustawiania niższej wysokości koszenia – cała masa urządzenia spoczywa na ostatnim kole. Zabezpieczać urządzenie przed uszkodzeniami! Przed pierwszym uruchomieniem silnika wlać olej silnikowy. Do wlewania oleju silnikowego lub paliwa używać odpowiedniego sprzętu (np. lejka).

Regularnie sprawdzać poziom oleju (zob. Instrukcja obsługi silnika spalinowego). Przed uruchomieniem silnika spalinowego otworzyć odpowietrznik zbiornika paliwa (1) i zawór paliwa (3).0478 111 9925 B - PL

7.6 Składanie kosza na trawę

● Naciągnąć tkaninę kosza na trawę (C) na ramę kosza (B). Pręty wzmacniające (1) i uchwyt (2) powinny znajdować się na zewnątrz tkaniny. ● Profile z tworzywa sztucznego (3) założyć na ramę kosza i zacisnąć. Zaciskanie rozpocząć pod prowadnicą blaszaną (4) ramy kosza na trawę. ● Pokrywę (D) kosza zaczepić najpierw po lewej, a następnie po prawej stronie ramy kosza; mocno naciskając, zablokować pokrywę po obu stronach.

7.7 Zakładanie i zdejmowanie

kosza na trawę Zamocowanie: ● Otworzyć i przytrzymać osłonę wyrzutu (1). ● Przytrzymać kosz na trawę za uchwyt (2) i z prowadnicą blaszaną (3) wprowadzić do kanału wyrzutowego (4). ● Założyć zaczepy (5) na uchwyty (6) po lewej i prawej stronie pomiędzy urządzeniem a uchwytem kierującym i zaczepić kosz na trawę, delikatnie go naciskając. ● Zwolnić osłonę wyrzutu (1). Zdejmowanie: ● Podnieść osłonę wyrzutu (1). ● Przytrzymać kosz na trawę za uchwyt (2) i odczepić. ● Zamknąć osłonę wyrzutu (1). Kosiarka trawnikowa wyposażona jest w sprzęgło i hamulec noża (BBC). Oznacza to, że po wyłączeniu sprzęgła nóż zatrzymuje się po upływie krótkiego czasu, a silnik spalinowy nadal pracuje. Przed pierwszym uruchomieniem kosiarki należy zapoznać się z układem BBC, co pozwoli zapobiec zranieniom użytkownika lub uszkodzeniom urządzenia. Obsługa oburęczna Przy pracującym silniku spalinowym sprzęgło noża kosiarki można włączać tylko w następujący sposób: Przyciągnąć dźwignię hamulca noża(1) do uchwytu kierującego i przytrzymać, następnie drugą ręką przyciągnąć do góry dźwignię sprzęgła noża (2) i doprowadzić do jej zablokowania. Unikanie przeciążenia sprzęgła i hamulca noża Przeciążenie może wystąpić, gdy: – koszenie odbywa się z pełnym koszem na trawę; –kanał wyrzutowy jest niedrożny; – koszenie wysokiej trawy odbywa się przy zbyt dużej prędkości. Nóż kosiarki ulega zablokowaniu, w związku z tym trawa nie jest koszona i silnik spalinowy się wyłącza. Dlatego nie wolno kosić z niedrożnym kanałem wyrzutowym lub pełnym koszem na trawę. Dostosować prędkość koszenia do aktualnych warunków. W razie potrzeby używać zestawu do mulczowania (wyposażenie specjalne). Zakończenie pracy Po zakończeniu pracy zawsze wyczyścić obudowę i silnik spalinowy z materiałów łatwopalnych (trawa, liście itp.), aby zapobiec zagrożeniu pożarowemu. Ładny i gęsty trawnik uzyskuje się, gdy: – koszenie odbywa się przy małej prędkości kosiarki; – koszenie jest wykonywane często i utrzymywana jest krótka trawa; – w klimacie gorącym i suchym trawa nie jest ścinana zbyt krótko, ponieważ powoduje to wysychanie trawnika i jego wypalanie przez słońce, traci on przez to na wyglądzie;

8. Sprzęgło i hamulec noża

(BBC) Niebezpieczeństwo zranienia! Ze względów bezpieczeństwa nie wolno wyłączać działania dźwigni, na przykład przez przywiązanie jej do uchwytu kierującego. Przed każdym uruchomieniem należy sprawdzić działanie sprzęgła i hamulca noża. (Ö 10.4) Zabezpieczać urządzenie przed uszkodzeniami! Unikać przeciążenia, ponieważ może ono doprowadzić do znacznego zużycia sprzęgła i hamulca noża, a w konsekwencji do przegrzania. (Ö 9.)

9. Wskazówki dotyczące

wykonywania pracy175 DEENFRNLITESPTHURU PL 0478 111 9925 B - PL –używa się ostrego noża kosiarki, dlatego należy zlecać jego regularne ostrzenie w serwisie Autoryzowanego Dealera; – regularnie zmieniany jest kierunek koszenia.

10.1 Uruchamianie silnika

spalinowego ● Sprawdzić poziom oleju silnikowego i paliwa. (Ö 7.5) ● Otworzyć odpowietrznik zbiornika paliwa (1) i zawór paliwa (2). ● W przypadku zimnego silnika spalinowego ustawić dźwignię regulacji obrotów (3) w położeniu ssania (4). W przypadku rozgrzanego silnika spalinowego lub wysokiej temperatury zewnętrznej ustawić dźwignię regulacji obrotów (3) w położeniu uruchamiania (5). ● Ciągnąć powoli linkę rozrusznika (6), aż do wyczucia oporu sprężania, a następnie pociągnąć ją mocno na długość ramienia, aby uniknąć odbicia. Linkę odprowadzać powoli, aby prawidłowo nawinęła się na rozrusznik. Powtarzać czynność aż do uruchomienia silnika spalinowego. ● Ustawić dźwignię regulacji obrotów (3) w położeniu uruchamiania (5).

10.2 Włączanie sprzęgła noża

kosiarki ● 1 Przyciągnąć dźwignię hamulca noża (1) do uchwytu kierującego i przytrzymać. ● 2 Pociągnąć dźwignię sprzęgła noża (2) do oporu do tyłu i doprowadzić do zablokowania. ● Podczas pracy należy przytrzymywać przyciągniętą dźwignię hamulca noża(1).

10.3 Wyłączanie sprzęgła noża

kosiarki ● 1 Zwolnić dźwignię hamulca noża(1). Dźwignia sprzęgła noża (2) zostaje odblokowana i powraca do pozycji wyjściowej. Następuje wyłączenie sprzęgła i zahamowanie noża kosiarki; silnik spalinowy pracuje nadal.

10.4 Sprawdzanie sprzęgła i hamulca

noża (BBC) Przed rozpoczęciem pracy należy trzykrotnie sprawdzić działanie sprzęgła i hamulca noża: ● Przy pracującym silniku spalinowym włączyć sprzęgło noża kosiarki. (Ö 10.2) Obracający się nóż jest źródłem wyraźnie rozróżnialnych odgłosów. ● Wyłączyć sprzęgło noża kosiarki (zwolnić dźwignię hamulca noża). (Ö 10.3) Sprzęgło noża odłącza przekazywanie napędu z silnika spalinowego, a hamulec zatrzymuje nóż. Proces ten może trwać maksymalnie 3 sekundy i jest połączony z zaniknięciem odgłosów. Nieruchomy nóż nie powinien powodować żadnych odgłosów. Pomiar czasu wybiegu Czas wybiegu jest równy czasowi utrzymywania się odgłosu podmuchu po wyłączeniu sprzęgła; można zmierzyć go stoperem. Nie wolno uruchamiać urządzenia, jeżeli sprzęgło i hamulec noża nie działają w opisany sposób (np. zbyt długi czas zatrzymania noża lub słychać odgłosy po wyłączeniu sprzęgła noża kosiarki).

10. Uruchamianie urządzenia

Niebezpieczeństwo zranienia! Przed pierwszym uruchomieniem należy dokładnie przeczytać rozdział „Zasady bezpiecznej pracy” i postępować według zawartych w nim instrukcji. (Ö 4.)

Niebezpieczeństwo zranienia! Jeżeli linka rozrusznika szybko powraca, to dłoń i przedramię są przyciągane do silnika spalinowego szybciej, niż można puścić linkę. Może to spowodować złamania kości, zmiażdżenia i skręcenia stawów. Zabezpieczać urządzenie przed uszkodzeniami! Nie należy włączać sprzęgła noża kosiarki w wysokiej trawie; włączać sprzęgło noża tylko przy maksymalnej prędkości obrotowej silnika spalinowego. Sprzęgło noża należy włączać w sposób zdecydowany, aby uniknąć jego niepotrzebnego zużycia.

10.5 Włączanie napędu kół

MB 756.0 YC, MB 756.0 YS Kosiarki są wyposażone w przekładnię hydrauliczną. Przy włączonym napędzie kół prędkość można regulować bezstopniowo. ● Włączyć silnik spalinowy. (Ö 10.1) ● 1 Ustawić odpowiednią prędkość dźwignią prędkości jazdy (1). VIKING zaleca, aby ruszać powoli; dlatego należy ustawić małą prędkość. ● 2 Dźwignię napędu kół (2) przyciągnąć do uchwytu kierującego i przytrzymać. Włącza się napęd kół i kosiarka rusza do przodu. MB 756.0 GS: Kosiarka trawnikowa jest wyposażona w trzybiegową przekładnię. Trzy biegi do przodu można dowolnie zmieniać przy włączonym napędzie kół. ● Włączyć silnik spalinowy. (Ö 10.1) ● 1 Włączyć wybrany bieg za pomocą dźwigni zmiany biegów (1). VIKING zaleca, aby urządzenie ruszało powoli na 1. biegu. ● 2 Dźwignię napędu kół (2) przyciągnąć do uchwytu kierującego i przytrzymać. Włącza się napęd kół i kosiarka trawnikowa rusza do przodu.

10.6 Wyłączanie napędu kół

● 1 W celu wyłączenia napędu kół należy puścić dźwignię napędu kół (1).

10.7 Wyłączanie silnika

spalinowego ● W celu wyłączenia silnika spalinowego ustawić dźwignię regulacji obrotów (1) w położeniu STOP (2).

10.8 Kosz na trawę (z tkaniny) z

osłoną przeciwpyłową Na górnej części kosza na trawę jest umieszczona osłona przeciwpyłowa (1), zapobiegająca wydmuchiwaniu drobnego pyłu do góry w kierunku użytkownika. Wskaźnik napełnienia kosza Strumień powietrza, powstający w wyniku wirowania noża i umożliwiający napełnienie kosza, nieco unosi na środku osłonę przeciwpyłową. Przy napełnionym koszu strumień powietrza jest mniejszy, a osłona przeciwpyłowa kładzie się na koszu. Opróżnianie kosza na trawę ● Wyłączyć sprzęgło noża kosiarki. (Ö 10.3) ● Zdjąć kosz na trawę. (Ö 7.7) ● Przytrzymać kosz na trawę za uchwyt (2) i wszytą z tyłu taśmę nylonową (3) i opróżnić. Niebezpieczeństwo zranienia! W takim razie należy wyłączyć silnik spalinowy, zdjąć nasadkę świecy zapłonowej i zlecić wykonanie niezbędnej naprawy przeszkolonemu pracownikowi. Zaleca się korzystanie z usług autoryzowanego serwisu firmy VIKING. Prędkość eksploatacyjna: Bezstopniowo od 0,5 km/h

Prędkość eksploatacyjna:

Niebezpieczeństwo zranienia! Przed opróżnieniem kosza należy zawsze wyłączyć sprzęgło noża. (Ö 10.3) Zwrócić uwagę na masę! Napełniony kosz na trawę może ważyć nawet 22 kg. Zabezpieczać urządzenie przed uszkodzeniami! Kosz na trawę należy zawsze opróżniać w odpowiednim czasie, aby zapobiec zatkaniu się kanału wyrzutowego. Zatkanie to może być przyczyną zablokowania się noża i niepotrzebnego zużycia sprzęgła i hamulca noża.

DEENFRNLITESPTHURU PL 0478 111 9925 B - PL ● Założyć ponownie kosz na trawę. (Ö 7.7)

11.1 Czyszczenie urządzenia

Okresy międzyobsługowe: Po każdym użyciu Staranne obchodzenie się z urządzeniem chroni je przed uszkodzeniem i wydłuża czas jego eksploatacji. Nie kierować strumienia wody (wysokociśnieniowego urządzenia czyszczącego) na części silnika spalinowego, uszczelki, elementy elektryczne i miejsca łożyskowania. Może to spowodować uszkodzenia wymagające drogich napraw. Nie wolno używać intensywnych środków czyszczących. Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy urządzenia. Do usuwania zanieczyszczeń, których nie można usunąć za pomocą wody i szczotki lub szmatki, firma VIKING zaleca stosowanie specjalnego środka czyszczącego (np. specjalnego środka czyszczącego STIHL). Przedtem usunąć przy pomocy patyka resztki trawy osadzone w obudowie i w kanale wyrzutowym. Położenie umożliwiające czyszczenie ● Ustawić urządzenie na płaskim, stabilnym i poziomym podłożu. ● Zdjąć kosz na trawę. (Ö 7.7) ● Zamknąć odpowietrznik zbiornika paliwa. (Ö 7.5) ● Przy lewym i prawym kole tylnym ustawić największą wysokość koszenia. (Ö 7.3) ● Wykręcić śrubę (1) i wyjąć z podkładką (2). ● Podnieść uchwyt kierujący, aż wycięcie (3) znajdzie się nad otworem (4) w obudowie. ● Wkręcić śrubę (1) z podkładką (2) tak mocno, aby uchwyt kierujący został stabilnie unieruchomiony w pozycji serwisowej. ● Podnieść urządzenie z przodu, otworzyć osłonę wyrzutu i położyć do tyłu uchwyt kierujący. Sprawdzić, czy urządzenie jest stabilnie ustawione. Po wyczyszczeniu urządzenia ustawić je na 4 kołach, zamontować uchwyt kierujący w położeniu roboczym i ustawić odpowiednią wysokość koszenia.

Łożyska kół są bezobsługowe.

11.3 Silnik spalinowy

Okresy międzyobsługowe: Zob. Instrukcja obsługi silnika spalinowego Szczególnie ważne dla długotrwałej eksploatacji urządzenia są: odpowiedni poziom oleju silnikowego, regularna wymiana oleju silnikowego i filtra powietrza oraz przestrzeganie zalecanych okresów wymiany oleju. Informacje o oleju silnikowym i wymaganej ilości oleju silnikowego podano także w instrukcji obsługi silnika spalinowego. Aby zapewnić odpowiednie chłodzenie silnika spalinowego, żebra chłodzące należy utrzymywać w czystości.

MB 756.0 YS, MB 756.0 YC: Okresy międzyobsługowe: co 1000 godzin pracy / przynajmniej raz w roku Konserwacja przekładni hydraulicznej może być wykonywana wyłącznie przez wykwalifikowanych pracowników. Zaleca się korzystanie z usług autoryzowanego serwisu firmy VIKING.

Niebezpieczeństwo zranienia! Przed wszystkimi czynnościami związanymi z konserwacją i czyszczeniem urządzenia należy zapoznać się z rozdziałem „Zasady bezpiecznej pracy” (Ö 4.), a zwłaszcza z podrozdziałem „Konserwacja i naprawy” (Ö 4.7); przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa. Przed wszystkimi czynnościami związanymi z konserwacją lub czyszczeniem należy zdjąć nasadkę świecy zapłonowej!

Zabezpieczać urządzenie przed uszkodzeniami! Szczególnie dokładnie należy wyczyścić obudowę, wszystkie osłony i obszar wokół silnika spalinowego oraz nóż kosiarki.0478 111 9925 B - PL

MB 756.0 GS: Trzybiegowa przekładnia nie wymaga obsługi.

11.5 Konserwacja sprzęgła i hamulca

noża (BBC) Okresy międzyobsługowe: raz do roku Układ sprzęgła i hamulca noża podlega naturalnemu zużyciu. Jego konserwacja może być wykonywana wyłącznie przez wykwalifikowanych pracowników. Zaleca się korzystanie z usług autoryzowanego serwisu firmy VIKING.

11.6 Sprawdzanie zużycia noża

Okresy międzyobsługowe: Przed każdym użyciem Sprawdzanie ● Ustawić urządzenie w pozycji umożliwiającej czyszczenie. (Ö 11.1) ● Wyczyścić nóż kosiarki (1) i sprawdzić pod kątem występowania karbów i rys. ● Grubość noża A należy sprawdzić w kilku miejscach za pomocą suwmiarki (2). ● Zmierzyć szerokość noża w sposób pokazany na rysunku w miejscach B i C po lewej i prawej stronie noża. Granice zużycia: Grubość noża A powinna w każdym miejscu wynosić przynajmniej 2,5 mm. Szerokość noża powinna wynosić w miejscu B przynajmniej 80 mm i w miejscu C przynajmniej 55 mm. Jeżeli w kosiarce nie został zamontowany dostarczony nóż, lecz np. nóż do mulczowania dostępny jako wyposażenie dodatkowe, to obowiązują odpowiednie granice zużycia.

zamontowanie noża kosiarki Wymontowanie ● Ustawić urządzenie w pozycji umożliwiającej czyszczenie. (Ö 11.1) ● Przytrzymać mocno nóż kosiarki (1) i poluzować śrubę noża(2). ● Wyjąć śrubę noża (2), podkładkę zabezpieczającą (3) i nóż kosiarki (1). Zamontowanie ● Oczyścić powierzchnię przylegania noża i uchwyt noża. ●Śrubę noża posmarować preparatem Loctite 243. ● Założyć nóż kosiarki (1) na uchwyt noża (4) w sposób pokazany na rysunku. ● Założyć podkładkę zabezpieczającą (3) w sposób pokazany na rysunku i dokręcić śrubę noża (2) momentem

11.8 Ostrzenie noża kosiarki

Stopniowe pogarszanie się efektów koszenia najczęściej jest spowodowane stępieniem noża. Podczas ostrzenia noża należy przestrzegać następujących zasad: ● Wymontować nóż kosiarki. (Ö 11.7) Niebezpieczeństwo zranienia! Noże mogą ulegać zróżnicowanemu zużyciu w zależności od miejsca i czasu eksploatacji. Jeżeli urządzenie używane jest na piaszczystym podłożu lub w suchym otoczeniu, to nóż ulega dużo szybszemu zużyciu. Zużyty nóż może odłamać się i spowodować bardzo poważne obrażenia. W związku z tym należy zawsze przestrzegać przepisów dotyczących konserwacji noży.

Niebezpieczeństwo zranienia! Należy zwrócić szczególną uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy“. (Ö 4.7) Niebezpieczeństwo zranienia! Pracować wyłącznie w rękawicach ochronnych.

Zabezpieczać urządzenie przed uszkodzeniami! Nóż należy wymienić, jeżeli widoczne są zagłębienia i rysy lub jeżeli została osiągnięta granica zużycia. (Ö 11.6) Niebezpieczeństwo zranienia! Należy dokręcać podanym momentem. Podczas każdego montażu noża należy wymienić podkładkę zabezpieczającą (3). Podczas każdej wymiany noża należy wymienić śrubę noża(2).179 DEENFRNLITESPTHURU PL 0478 111 9925 B - PL ● Podczas ostrzenia schładzać nóż kosiarki, np. wodą. Nie wolno dopuścić do wystąpienia niebieskawego zabarwienia, ponieważ oznaczałoby to obniżenie zdolności tnących ostrza. ● Nóż ostrzyć równomiernie, aby zapobiec drganiom wynikającym z niewyważenia. ● Należy przestrzegać kąta ostrzenia noża, wynoszącego 30°. ● Podczas ostrzenia nie przekraczać granicy zużycia. ● Powstające zadziory należy usuwać.

11.9 Konserwacja cięgien

Cięgna są fabrycznie prawidłowo ustawione. Konserwację cięgna przyspieszenia oraz cięgna sprzęgła i hamulca noża mogą wykonywać wyłącznie przeszkoleni pracownicy. Zaleca się korzystanie z usług autoryzowanego serwisu firmy VIKING. Po dłuższym czasie użytkowania lub w określonych warunkach może być potrzebna regulacja cięgien napędu kół. Regulacja cięgna hydraulicznego napędu kół MB 756.0 YS, MB 756.0 YC Okresy międzyobsługowe: W razie potrzeby Regulacja cięgna może być potrzebna, gdy: –w miarę upływu czasu nie uzyskuje się maksymalnej prędkości jazdy. –napęd kół jest stale włączony. Oznacza to, że podczas pociągania linki rozrusznika kosiarka trawnikowa rusza w sposób niezamierzony, chociaż dźwignia napędu kół nie jest przyciągnięta. Regulacja cięgna ● 1 Przesunąć dźwignię prędkości jazdy (1) całkiem do przodu. ● 2 Poluzować nakrętkę kontrującą (2), poluzować mechanizm drążkowy (3) poprzez obracanie nakrętki regulacyjnej (4). ● 3 Ustawić cięgno (5) za pomocą obu nakrętek (6, 7). Przy prawidłowym ustawieniu cięgno jest lekko napięte, a sworzeń (8) w prowadnicy (9) jest ustawiony całkiem w dół. Urządzenie można przeciągać do tyłu – koła się nie blokują. ● 4 Ustawić mechanizm drążkowy bez luzu za pomocą nakrętki regulacyjnej (4), następnie dokręcić nakrętkę kontrującą (2). Regulacja cięgna zmiany biegów MB 756.0 GS Okresy międzyobsługowe: W razie potrzeby Regulacja cięgna jest niezbędna, gdy: – gdy po dłuższym czasie używania włączanie poszczególnych biegów nie jest już możliwe. Regulacja cięgna ● Napiąć cięgno (1) za pomocą obu nakrętek (2, 3) na dolnej części uchwytu kierującego, aby możliwe było prawidłowe włączanie wszystkich trzech biegów. Regulacja cięgna napędu kół MB 756.0 GS Okresy międzyobsługowe: W razie potrzeby Regulacja cięgna jest niezbędna, gdy: –po dłuższym czasie eksploatacji napęd kół nie włącza się przy przyciągniętej dźwigni napędu kół, –napęd kół jest stale włączony. Oznacza to, że podczas pociągania linki rozrusznika kosiarka trawnikowa rusza w sposób niezamierzony, chociaż dźwignia napędu kół nie jest przyciągnięta. Sprawdzanie naciągu cięgna:

1. Włączyć 3. bieg i pociągnąć linkę

rozrusznika – kosiarka nie jest napędzana.

2. Przyciągnąć dźwignię napędu kół do

uchwytu kierującego i przytrzymać, pociągnąć linkę rozrusznika – kosiarka jest napędzana. Regulacja cięgna: ● Naciągnąć cięgno (1) za pomocą obu nakrętek (2, 3) na dolnej części uchwytu kierującego tak, aby napęd kół włączał się po pokonaniu około połowy skoku dźwigni napędu kół.

Niebezpieczeństwo zranienia! W czasie pracy urządzenia cięgno napędu kół powinno być prawidłowo wyregulowane. 240478 111 9925 B - PL

11.10 Przechowywanie i przestój

(przerwa zimowa) Urządzenie należy przechowywać w suchym, zamkniętym i niezakurzonym pomieszczeniu. Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci. Ewentualne usterki należy usunąć przed przechowywaniem. Urządzenie powinno zawsze być w dobrym stanie technicznym. Przed przechowywaniem należy opróżnić zbiornik paliwa i gaźnik (np. przez włączenie silnika). W przypadku dłuższego przestoju urządzenia (przerwa zimowa) należy dodatkowo uwzględnić następujące punkty: ● Starannie oczyścić wszystkie zewnętrzne części urządzenia. ● Dobrze nasmarować lub naoliwić wszystkie części ruchome. ● Wykręcić świecę zapłonową (zob. Instrukcja obsługi silnika spalinowego) i przez otwór świecy wlać do silnika spalinowego ok. 3 cm³ oleju silnikowego. Wykonać kilka obrotów wałem korbowym silnika spalinowego bez świecy zapłonowej (pociągać za linkę rozrusznika). ● Ponownie wkręcić świecę zapłonową (zob. Instrukcja obsługi silnika spalinowego). ● Wymienić olej silnikowy (zob. Instrukcja obsługi silnika spalinowego). ● Przykryć silnik spalinowy i przechowywać urządzenie w normalnej pozycji.

12.1 Mocowanie urządzenia

Urządzenie należy transportować tylko na czystej, płaskiej powierzchni ładunkowej, ustawione na wszystkich 4 kołach. ● Za pomocą odpowiednich elementów mocujących zabezpieczyć urządzenie przed ześlizgnięciem. Liny lub pasy zamocować do dolnej części uchwytu kierującego (1) i do zderzaka (2).

12.2 Podnoszenie lub

przenoszenie urządzenia Kosiarkę trawnikową powinny podnosić lub przenosić zawsze dwie osoby. ● Chwycić kosiarkę za uchwyt transportowy (1) oraz uchwyt kierujący (2) i podnieść. Skoszonej trawy nie należy wyrzucać do śmieci – powinna ona podlegać kompostowaniu. Opakowanie, urządzenie i osprzęt zostały wyprodukowane z materiałów będących surowcami wtórnymi, w związku z czym należy je odpowiednio utylizować. Sortowanie i utylizacja odpadów są korzystne dla środowiska i umożliwiają ponowne wykorzystanie surowców. Z tego względu po upływie okresu eksploatacji należy urządzenie przekazać do punktu skupu surowców wtórnych. Należy zwrócić szczególną uwagę na informacje zamieszczone w rozdziale „Utylizacja“ (Ö 4.9). Skontaktować się z organizacją odzysku lub z Autoryzowanym Dealerem, aby uzyskać informacje na temat prawidłowej utylizacji odpadów. Wskazówki dotyczące konserwacji i pielęgnacji Kosiarka spalinowa Firma VIKING nie ponosi żadnej odpowiedzialności za szkody materialne i osobiste, powstałe w wyniku nieprzestrzegania wskazówek w niniejszej instrukcji obsługi, w szczególności tych, które dotyczą bezpiecznej pracy, obsługi i konserwacji lub tych, które wystąpią w wyniku zastosowania niewłaściwych akcesoriów lub części zamiennych. Niebezpieczeństwo pożaru! Ze względu na istniejące niebezpieczeństwo zapłonu nasadkę świecy zapłonowej trzymać z dala od otworu świecy zapłonowej.

Niebezpieczeństwo zranienia! Przed przewożeniem urządzenia należy dokładnie przeczytać rozdział „Zasady bezpiecznej pracy“, a zwłaszcza rozdział „Transport urządzenia“, i postępować według zawartych w nich instrukcji. (Ö 4.4)

13. Ochrona środowiska

14. Ograniczanie zużycia i

zapobieganie uszkodzeniom181 DEENFRNLITESPTHURU PL 0478 111 9925 B - PL Aby zapobiec uszkodzeniu lub nadmiernemu zużyciu urządzenia VIKING, należy przestrzegać następujących wskazówek.

1. Części zużywające się

Nawet w przypadku właściwej eksploatacji urządzeń VIKING niektóre części ulegają normalnemu zużyciu i powinny być wymieniane w zależności od rodzaju i czasu pracy. Należą do nich m.in.: –nóż kosiarki – kosz na trawę (z tkaniny) – pasek klinowy – listwy ochronne – opony –przysłona do mulczowania

2. Przestrzeganie zaleceń instrukcji

obsługi Urządzenie VIKING należy eksploatować, konserwować i przechowywać w sposób przedstawiony w instrukcji obsługi. Użytkownik odpowiada za wszystkie uszkodzenia wynikające z nieprzestrzegania przepisów bezpieczeństwa oraz wskazówek dotyczących obsługi i konserwacji urządzenia. Dotyczy to przede wszystkim: – dokonywania zmian w urządzeniu bez zgody firmy VIKING; – stosowania niedopuszczonych przez firmę VIKING materiałów eksploatacyjnych (środków smarnych, benzyny i oleju silnikowego – zob. informacje podane przez producenta silnika spalinowego); – korzystania z narzędzi lub osprzętu, które nie zostały dopuszczone dla danego urządzenia, nie są odpowiednie lub są niskiej jakości; – niezgodnej z przeznaczeniem eksploatacji urządzenia; – wykorzystywania urządzenia podczas imprez sportowych lub w zawodach; –szkód wynikłych z eksploatacji urządzenia z uszkodzonymi częściami.

3. Czynności konserwacyjne

Należy regularnie wykonywać wszystkie czynności podane w rozdziale "Konserwacja". Jeżeli użytkownik nie może sam wykonać czynności związanych z konserwacją, powinien zlecić ich wykonanie Dealerowi. Firma VIKING zaleca, aby prace konserwacyjne oraz naprawy były wykonywane wyłącznie przez autoryzowany serwis firmy VIKING. Dla dealerów firmy VIKING organizowane są regularne szkolenia; oferowana jest też informacja techniczna. W wyniku niewykonania tych czynności mogą powstać uszkodzenia, za które odpowiada użytkownik. Zalicza się do nich m.in.: –korozję i inne uszkodzenia wynikłe z niewłaściwego składowania, – uszkodzenie urządzenia wynikłe z używania części zamiennych niskiej jakości, – uszkodzenia w następstwie nieterminowo lub niewłaściwie wykonanej konserwacji lub napraw wykonywanych w warsztatach, które nie należą do Dealera. Nóż kosiarki

Podkładka zabezpieczająca

Firma VIKING GmbH Hans Peter Stihl-Straße 5 A6336 Langkampfen / Kufstein oświadcza, że następujące urządzenie kosiarka prowadzona ręcznie, z silnikiem spalinowym (MB) odpowiada następującym dyrektywom WE: 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC

15. Typowe części zamienne

Podczas wymiany noża lub jego montażu należy wymienić elementy mocujące nóż kosiarki (śrubę noża, podkładkę zabezpieczającą). Części zamienne są dostępne w autoryzowanym serwisie firmy VIKING.

16. Deklaracja zgodności CE

Producent: VIKING Typ: MB 756.0 GS MB 756.0 YS MB 756.0 YC nr identyfikacji serii: 63780478 111 9925 B - PL

Urządzenie to zostało skonstruowane i wyprodukowane zgodnie z następującymi normami:

EN ISO 5395-1, EN ISO 5395-2

Zastosowana procedura oceny zgodności: załącznik VIII (2000/14/EC) Nazwa i adres jednostki certyfikującej: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Miejsce złożenia i przechowywania Dokumentacji technicznej: Johann Weiglhofer VIKING GmbH Rok produkcji i numer serii są podane na tabliczce znamionowej urządzenia. Langkampfen, 2015-01-02 (RRRR-MM-DD) VIKING GmbH Kierownik Działu Badawczo- Rozwojowego Zmierzony poziom mocy akustycznej: MB 756.0 GS 97,4 dB(A) MB 756.0 YS 97,4 dB(A) MB 756.0 YC 97,4 dB(A) Gwarantowany poziom mocy akustycznej: MB 756.0 GS 98 dB(A) MB 756.0 YS 98 dB(A) MB 756.0 YC 98 dB(A)

MB 756.0 GS/MB 756.0 YS/MB 756.0 YC Nr identyfikacji serii 6378 Silnik spalinowy, rodzaj konstrukcji 4-suwowy silnik spalinowy Producent Kawasaki Typ

OHV Pojemność skokowa 179 cm

Materiał obudowy odlew ciśnieniowy z magnezu Moc znam. przy znam. prędkości obr. 2,9 - 2800 kW - obr/min Zbiornik paliwa 3 l Urządzenie rozruchowe rozrusznik linkowy Narzędzie tnące nóż listwowy Szerokość koszenia 54 cm Prędk. obr. noża listwowego 2800 obr/min Napęd noża listwowego BBC Moment dokręcania śruby noża60-65Nm Ø koła przedniego 207 mm Ø koła tylnego 232 mm Pojemność kosza na trawę 80 l Wysokość koszenia 25 - 90 mm Wartość przyspieszenia drgań wg normy EN 12096: Zmierzona wartość

Niepewność pomiarowa K

Pomiar zgodnie z EN 20643 Zgodnie z dyrektywą 2000/14/EC: Gwarantowany poziom mocy akustycznej L WAd 98 dB(A) Zgodnie z dyrektywą 2006/42/EC: Poziom ciśnienia akustycznego na stanowisku pracy L

86 dB(A) Niepewność pomiarowa K

2dB(A) Wymiary dł./szer./wys. 176/59/116 cm MB 756.0 YC Napęd kół tylnych przekładnia hydrauliczna, bezstopniowa Masa 60 kg MB 756.0 YS Napęd kół tylnych przekładnia hydrauliczna, bezstopniowa Masa 59 kg MB 756.0 GS Napęd kół tylnych 3 V (3 biegi) Masa 59 kg

18. Wykrywanie usterek

# ewent. zwrócić się do dealera, którego poleci firma VIKING. @ zob. Instrukcja obsługi silnika spalinowego. MB 756.0 GS/MB 756.0 YS/MB 756.0 YC183 DEENFRNLITESPTHURU PL 0478 111 9925 B - PL Usterka: Silnik spalinowy się nie uruchamia Możliwa przyczyna: –Dźwignia gazu w położeniu zatrzymania –Niewłączone ssanie – Brak paliwa w zbiorniku – Zanieczyszczone lub stare paliwo w zbiorniku – Brak dopływu paliwa – Świeca zapłonowa zakopcona lub uszkodzona –Niewłaściwy odstęp między elektrodami –Zdjęta nasadka ze świecy zapłonowej – Silnik spalinowy został „zalany“ po kilku próbach rozruchu – Zanieczyszczony filtr powietrza – Uszkodzone cięgno regulacji obrotów (np. zgięte) Usunięcie usterki: –Ustawić dźwignię gazu w położeniu ssania lub uruchamiania (Ö 10.1) –Ustawić dźwignię gazu w położeniu ssania (Ö 10.1) –Dolać paliwa (Ö 7.5) – Wyczyścić układ paliwowy i gaźnik; zawsze stosować świeże paliwo o dobrej jakości @, #, (Ö 7.5) – Sprawdzić przewód paliwowy @, # –Oczyścić lub wymienić świecę zapłonową @ – Wyregulować odstęp elektrod # –Założyć nasadkę świecy zapłonowej; sprawdzić połączenie między przewodem wysokiego napięcia a nasadką. # –Wykręcić i osuszyć świecę zapłonową; dźwignię gazu ustawić w położeniu zatrzymania i przy wyjętej świecy zapłonowej kilkakrotnie pociągnąć linkę rozrusznika; wkręcić świecę zapłonową i założyć nasadkę świecy zapłonowej.

– Wyczyścić lub wymienić filtr powietrza

–Naprawić cięgno regulacji obrotów # Usterka: Utrudnione uruchamianie silnika spalinowego lub spadek jego mocy Możliwa przyczyna: – Koszenie przy zbyt niskiej wysokości lub ze zbyt dużą prędkością – Woda w zbiorniku paliwa i w gaźniku; niedrożny gaźnik – Zabrudzony zbiornik paliwa – Zanieczyszczony filtr powietrza – Zakopcona świeca zapłonowa Usunięcie usterki: – Dopasować wysokość koszenia lub zmniejszyć prędkość –Opróżnić zbiornik paliwa, wyczyścić przewód paliwowy i gaźnik # – Wyczyścić zbiornik paliwa # – Wyczyścić lub wymienić filtr powietrza

– Wyczyścić świecę zapłonową # Usterka: Silnik spalinowy gaśnie podczas pracy Możliwa przyczyna: –Zamknięty zawór paliwa –Zamknięty odpowietrznik zbiornika paliwa –Przeciążone sprzęgło i hamulec noża Usunięcie usterki: –Otworzyć zawór paliwa (Ö 10.1) –Otworzyć odpowietrznik zbiornika paliwa (Ö 10.1) – Wyczyścić kanał wyrzutowy, opróżnić kosz na trawę (Ö 9.) Usterka: Brak napędu po naciśnięciu dźwigni napędu kół Możliwa przyczyna: – Źle wyregulowane cięgno napędu kół – Uszkodzone (np. zgięte) cięgno napędu kół –Zużyty pasek klinowy Usunięcie usterki: – Sprawdzić ustawienia (Ö 11.9) – Wymienić cięgno # – Wymienić pasek klinowy # Usterka: Silnik spalinowy bardzo się nagrzewa. Możliwa przyczyna: – Zbyt niski poziom oleju w silniku spalinowym – Zanieczyszczone żebra chłodzące Usunięcie usterki: –Uzupełnić olej silnikowy lub wymienić w razie potrzeby @ –Oczyścić żebra chłodzące (Ö 11.3) Usterka: Niestaranne koszenie, trawnik żółknie Możliwa przyczyna: –Stępiony lub zużyty nóż kosiarki –Prędkość jazdy jest za duża w stosunku do wysokości koszenia –Zbyt mała prędkość obrotowa silnika spalinowego Usunięcie usterki: –Naostrzyć lub wymienić nóż kosiarki (Ö 11.6)0478 111 9925 B - PL

–Zmniejszyć prędkość jazdy i/lub wybrać właściwą wysokość koszenia (Ö 9.), (Ö 7.3) –Ustawić dźwignię regulacji obrotów w położeniu uruchamiania (Ö 10.1) Usterka: Niedrożny kanał wyrzutowy Możliwa przyczyna: –Nóż kosiarki jest zużyty – Koszenie zbyt wysokiej lub zbyt wilgotnej trawy –Zbyt mała prędkość obrotowa silnika spalinowego Usunięcie usterki: –Wymienić nóż kosiarki (Ö 11.6) – Dopasować wysokość i prędkość koszenia do warunków koszenia (Ö 9.), (Ö 7.3) –Ustawić dźwignię regulacji obrotów w położeniu uruchamiania (Ö 10.1) Usterka: Silne wibracje podczas pracy Możliwa przyczyna: – Uszkodzony zespół tnący – Niewyważony nóż kosiarki – Poluzowane mocowanie silnika spalinowego Usunięcie usterki: – Sprawdzić nóż kosiarki, wałek i śruby noża; dokręcić śruby noża (Ö 11.7) –Naostrzyć lub wymienić nóż kosiarki (Ö 11.8) –Dokręcić śruby mocowania silnika spalinowego # Usterka: Podczas ustawiania w pozycji umożliwiającej czyszczenie benzyna wypływa z korka wlewu paliwa Możliwa przyczyna: – Zbyt mocno dokręcony odpowietrznik zbiornika paliwa Usunięcie usterki: –Wymienić korek wlewu paliwa #

19.1 Potwierdzenie przekazania

19.2 Potwierdzenie obsługi

serwisowej Niniejszą instrukcję obsługi należy przekazać Dealerowi firmy VIKING wykonującemu czynności serwisowe. W wydrukowanych polach Dealer potwierdza wykonanie czynności serwisowych.
