HNB 9.6 LMI XHA - Okap kuchenny HOTPOINT-ARISTON - Bezpłatna instrukcja obsługi

Marka	Hotpoint-Ariston
Model	HNB 9.6 LMI XHA
Typ produktu	Okap kuchenny
Szerokość	89,9 cm
Wysokość	61,8 cm
Głębokość	50 cm
Waga	Około 15 kg
Zasilanie	230 V, 50 Hz
Moc całkowita	176 W
Oświetlenie	LED 2 x 3 W
Średnica przewodu wydechowego	150 mm
Liczba prędkości	3 prędkości + funkcja booster
Sterowanie	Klawiatura mechaniczna lub dotykowa w zależności od wersji
Filtr tłuszczowy	Filtr metalowy zmywalny w zmywarce
Filtr węglowy (opcjonalny)	Dla wersji recyrkulacji, wymieniać co 20 miesięcy
Wyłącznik czasowy	Opóźnione wyłączenie regulowane do 5 minut
Wskaźnik nasycenia filtrów	Migotanie ikon prędkości
Konfiguracja wyciąg/recyrkulacja	Ustawiane przez sterowanie
Minimalna odległość nad płytą grzejną	65 cm (gaz) / 55 cm (elektryczna)
Czyszczenie	Zewnętrzna: miękka ściereczka z neutralnym detergentem; filtr tłuszczowy: co miesiąc
Części zamienne	Filtry tłuszczowe, filtry węglowe, żarówki LED dostępne przez serwis
Naprawialność	Pomoc techniczna Hotpoint-Ariston

Często zadawane pytania - HNB 9.6 LMI XHA HOTPOINT-ARISTON

Jak zainstalować okap w wersji recyrkulacji?

Aby przejść na wersję recyrkulacji, należy zainstalować zestaw filtrów z węglem aktywnym (niedostarczony). Zdejmij filtry tłuszczowe, umieść filtry węglowe, wciskając je, a następnie skonfiguruj okap w trybie recyrkulacji za pomocą przycisku T5 (lub T4 w modelach dotykowych) przytrzymując go przez 6 sekund przy wyłączonym urządzeniu.

Dlaczego okap nie włącza się?

Sprawdź, czy urządzenie jest podłączone i czy nie ma przerwy w zasilaniu. Upewnij się, że wybrano prędkość. Jeśli wyłącznik zadziałał, włącz go ponownie. W przypadku utrzymującej się awarii, odłącz na 5 sekund, a następnie podłącz ponownie.

Jakie są rodzaje filtrów i kiedy je czyścić lub wymieniać?

Okap wyposażony jest w metalowy filtr tłuszczowy (do czyszczenia co miesiąc w zmywarce) oraz ewentualnie filtr węglowy (do wymiany co 20 miesięcy w wersji recyrkulacji). Wskaźnik nasycenia miga na panelu sterowania.

Jak wymienić żarówkę LED?

Odłącz okap, zdejmij filtry tłuszczowe, a następnie podważ małym płaskim śrubokrętem, aby zdjąć pokrywę oświetlenia. Wymień uszkodzoną żarówkę na identyczną żarówkę LED (2 x 3 W). Zamknij pokrywę. W przypadku modeli z wbudowanym LED, skontaktuj się z serwisem.

Jaka jest minimalna odległość między okapem a płytą grzejną?

Minimalna odległość wynosi 65 cm nad płytą gazową i 55 cm nad płytą elektryczną. Zawsze przestrzegaj zaleceń instrukcji płyty grzejnej, jeśli zalecana jest większa odległość.

Jak skonfigurować okap w trybie wyciągu lub recyrkulacji?

W modelach z klawiaturą mechaniczną wyłącz okap, naciśnij T5 na 6 sekund: ikony T2 (wyciąg) lub T3 (recyrkulacja) zaświecą się. Naciskaj cyklicznie T5, aby wybrać, a następnie zatwierdź T1. W modelach dotykowych użyj T4 w ten sam sposób.

Co zrobić, jeśli okap hałasuje lub słabo zasysa?

Sprawdź, czy wybrana prędkość jest odpowiednia (użyj prędkości 3 lub boostera w przypadku silnych oparów). Upewnij się, że kuchnia jest dobrze wentylowana. Sprawdź, czy filtry tłuszczowe nie są zatkane. W wersji recyrkulacji wymień filtr węglowy, jeśli jest nasycony.

Jak prawidłowo wyczyścić okap?

Najpierw odłącz okap. Wyczyść zewnętrzną część miękką ściereczką nasączoną wodą z mydłem (neutralny detergent), spłucz i osusz. Do wnętrza i filtrów tłuszczowych użyj wilgotnej gąbki. Nigdy nie używaj środków ściernych lub żrących.

Dlaczego wskaźnik filtra miga?

Migająca ikona sygnalizuje, że filtr tłuszczowy (T2) lub węglowy (T3) jest nasycony. Wyczyść lub wymień odpowiedni filtr, a następnie zresetuj licznik, naciskając T5 (modele mechaniczne) lub T4 (modele dotykowe) przez 3 sekundy podczas pracy.

Jak korzystać z wyłącznika czasowego?

W modelach dotykowych z wyświetlaczem naciśnij T5, aby aktywować wyłącznik czasowy: każde naciśnięcie dodaje 5 minut opóźnienia do automatycznego wyłączenia. Pozostały czas jest wyświetlany na ekranie. Wyłącznik czasowy nie działa w trybie booster.

INSTRUKCJA OBSŁUGI HNB 9.6 LMI XHA HOTPOINT-ARISTON

Instrukcja obstugi OKAP

Spis tresci

Instrukcja obslugi,2

Ostrzeżenia,17

Serwis Techniczny,29

Instalacja,55

Elementy sterownikice TBOX,56

Konserwacja i pielegnacja,57

Usterki i srodki zaradcze,58

UA

YkpaHcbkoHO

IOBIDHNK KOPNCTyBaHa BnTgKka

3mict

IobiHnK KopncTyBaaya,2

3acTepeKhi 3ac06n,22

Dionomora,29

MoHTax,67

EnementynypablinHHTBOX,68

DorTnI tExHicHe 06cIyroBvBaHHa,69

Hecnpabhocti i 3acobn ix ycyHenna,70

TR

Türkce

Kullanim talimatlari OCAK DAVLUMBAZ

Icindekiler

Kullanim talimatlan,2

Uyarilar,19

Teknik Servis,29

Kurulum,59

TBOX kumandalari,60

!Instrukcjne naezy zachowac w celu pozmiejszego korzystania.W przypadku sprzedazy, odstapienia lub przeniesienia urzadzenia,nalezy upewnic sie,ze jest ona do niego dołoczona.

! Instrukcję naleź y uwazność przyczycyauté: zawiera ona wȩne informacja na temat instalaci, uzytkowania i bezpieczność.

! Nie wolno wpwadzać zmian o charakterze elektrycznym lub mechanicznym do urzadzenia lub przywodów odpradowazajycch.

Bezpieczentwo ogolne

• Minimalna odlegóśc między powierzchnia płyty grzejnej, na ktorek stawiane są naczynia, a najniższa czȩcią okapu nie są wynosić mniej niz:

65 cm, jesti okap jest zainstalowany nad gazowa ptya grzejna
55 cm, jesti okap jest zainstalowany nad elektryczna płyta grzejna.

Jesli w instrukcji instalacji gazowej pły grzejnej wskazana jest wieksza minimalna odlegostoć od okapu, naleź y ja zachować.

• Okap wyposzaźony jest w Rozporowe kołki mocujuce, ktore są odpowiednie do wiekszość scian/sufitów. Naleź)y JDBC skonsultowac sie z wykwalifikowanym technikiem, w celu potwierdzenia, czymateriały są odpowiednie do danego rodzaju sciany/sufitu, ktore musza utrzymać cięzar okapu.
  Uwaga! Nie podlączać urzadzenia do sieci elektrycznej, dopóki instalacja nie zostanie w pełni zakończona.
• Przed przystapieniem do jakichkolwieczynnosci związanych z czyszczeniem lub konserwacja, naleź odȩczyć okap od zasilania elektrycznych, wyjmujac wtyczkę z kontaku lub wyłączajć wymiącznik glówny lokalu mieszkalnych.
• Do wykonywania wzystkich prac instalacyjnych i konserwacyjnych, naleź korzystać z rękawic roboczych.
• Urzadzenie nie powinno być uzytkowane przy częcie lub osoby o agrniczonej sprawnosci fizycznej, zmystowej lub umystowej oraz niedziadajace odpowiedniego doświadczenia lub wiedzy, o ileNie zmajduja sie one pod nadzorem osoby odpowiedzialnej za ich bezpieczędwo sądz nie zostaly przy te osobé przyszkolone w zakresie obstugi urzadzenia.
• Naleź pilnowac, aby przycieci nie bawity sie urzadzeniem.
• Nie naleźny nigdy korzystać z urzadzenia bez prawidłowo zamontowanego filtra przyciwtfuszcwogo!
• Na okapie NIGDY nie nalezy stawiacźadnych przydmiotów, chyba zetaka moziwość zostanie wyrażniewskazana.

W pomieszczeniu nalezy zapewnic odpowiednia wentylacja, jesti okap kuchenny jest uzywany rownoczesnie z innymi urzadzeniami na gaz lub innepaliwa.
- Powietrze zasysane przyez okap nie sąbość odpradowzane do przewodu wylotowej spalin wytworzonych przyez urzadzenia gazowe lub pracujuce na innych paliwach.
- Naleź wy przyestrzejegoć wszystkich przysepieszów dotycznych odpradowaziania powietrza.
- Surowo zabrania sie gotowania potraw na otwartym ogniu pod okapem; stosowanie otwartego ognia szkodzi filtrom i besoin byc zrodlem pozarow, datego tez nalezy go bezwzględnie unikać.
- Zaleca są state nadzorowanie potraw podczas ich smañenia, aby zapobiec zapaleniu są rozgrzanego oleju.
- Jesli chodzi o srodki techniczne oraz srodki bezpiecznych, jakie musza zostac zastosowane przy odpradowazaniu dymów, nalezy scisle przyestrzejagć przyepisos lokalnych wędz.
- Urzadzenie powinno byc czesto myte, zarowy no wewnatrz, jak i na zewnatrz (CONAJMNIEJRAZWMIESIACU, przy czym nalezy przestrzegać konkretnych wskazowej konserwacyjnych zawartych w niniejszej instrukcji).
- Nieprzestrzeganie zasad zwiazanych czyszczemen okapu oraz z wymianai czyszczemen filtrów stwarza niebezpiecznstwo pożaru.

• Nie korzystać z okapu bez prawidłowo zamontowanych lamp, ani są cz nie pozostawiać go w takim stanie w zwiazku z moziwym niebeźpieczędstwem porazenia pradem elektrycznym.
• Producent nie ponosi zadnej odpowiedzialnosci za problemy z urzadzeniem oraz za seinen uszkodzenia lub poźary wynikię z nieprzejstręgania wskazówek zawartych w niniejszej instrukcj.
  Uwaga! Dostepline czosci moga siehardzo mocno Rozgrzać, jesti korzystasie z nich wraz z urzadzeniami dogotowania.
• Attenzione! Le parti accessibili sono divertare molto calde se utilizzate con degli apparecchi di cottura.

TR

Uyarilar

! Nigdy nie korzystać z uslugNieautoryzowanych techników.

Podac:

Rodzaj usterki;
Model urzadzenia (Mod.)
- Numer seryjny (S/N)

Te ostatnie informacja moins znaleźć na tabliczce znamionowej umieszczonej na urzemdeniu.

TR

Teknik Servis

Prawidów sposob instalacji urzadzeniu przystawiono na rysunkach na pierwszych stronach niniejszej instrukcji. Instalacja musi zostac przypegowadzona przyez wykwalifi kowany.personel.

Podłaczenia do sieci elektrycznej

Napięcie sieciowe musi odowymi napiȩci wskazanemu na etykiecie umieszczonej w wewnétrznej czȩci okapu. Jesli okap jest wyposzaźny we wtyczke, daneź je podlaczyc do gniażdka zgodnégo z obłowiazujućymi normami i umieszczonego w latawo dostepnym mistręcu. Jesli okap nie jest wyposzaźny we wtyczke (bezposrednie podlaczenia do sieci) lub wtyczka nie znaźduje sie w latawo dostepnym mistręcu, naleź zastosowac znormalizowy wylącznik dwubiegunowy, kędź uzmolniwo calkowite odciepie od sieci elektrycznej w warunkach kategorii przypieć III, zgodné z zasadami instalaci.

Uwaga! Przed polaczeniem obwodu okapu z siecia zasilania i sprawdzeniem loro dzialania, nalezy zawsze sprawdzić,czy kabel sieciowy zostal prawidlowo zamontowany.

Odprowadzanie powietrza (w wersjach wciagowych)

Okap nalezy połaczyc z przywodami i otworami odpradowazajacymi o srednicy odpwiadajacej srednicy wylotu powietra (końierza lączacego). Użcie przywodów i otworów scianie o mniejszej srednicy spowoduje zmiejszenie wydajnosci wymiagu i znaczny wzrost hałasu. Producent jest pod tym wźgludem zwolniony z wszelkiej odpowiedzialnosci.

! Naleź uzyć przystawodu o jak najmiejszej dlugosci.

! Naleź uzyć przystawodu o jak sąmniejszej ilosci luków

! Nalezy unikać znacznych zmian w przyzekroju przewodu.

1! Nalezy korzystać z przywodu o jak najbardziej gladkie powierzchni wewétrznej.

! Material, z ktorego wykonany jest przywo, musi byc zgodny z przyepisami.

! Okapu nie nalezy przyłączać do przewodów odpradowazajych spaliny innych urzadzen (kotłow, kominków, piecyków, itp.).

! Wykonujac wylot powietrza nalezy sie stosowac do zalecen wlasciwych organów. Odprowadzane powietrze nie maye byc usuwane przyez wglebienie w scenie, z wyjatkiem sytuacji, gdy takie wglebienie jest przyeznaczone do tego wlasnie celu.

! Lokal nalezy zaopatrzych we wloty powietrza, aby okap nie spowodowatgowstania ujemnego ciasnienia w pomieszczeniu (nie moze ono przykraczać 0,04 mbar).

! Producent jest zwolniony z wszelkiej odpwiedzialnosci, w przypadku, gdy powyszne normy nie są przyestrzegane.

Filtrujaca przy wymiągowa?

!Państwa okap jest gotowy do uzytku w wersji wymiągowej. W celu korzystania z okapu w wersji filtrujuść, naleź zainstalowej ZESTAW DODATKOWY.

Uwaga: Jesli dodatkowy system filtrujucy z węglem aktywnym jest dostarcznany na wyposzażniu, to, w niedźmych przypadkach, sąbzć zuź zaintalowany w okapie. Informacja na temat przechsztalcenia okapu z wersji wymiągowej w werszej filtrujuca zostaly zagawe w niniejszej instrukcji (zob. "Wersja filtrujuca").

Wersja wyciagowa

Okap oczyszczaja powietrze i wyrzuca je na zewnatrix przyez przewod odpradowazajacy (srednica 150~mm ) przymocowy do kolnierza zaucacego. Srednica przewodu odpradowazajacego musi odpowiadc srednicy pierscienza zaucacego.

Uwaga! Przewód odpradowazajcy nie jest dostarczony i naleź go zakupy. W czȩsci poziomej przy wod musi byc lekko nachylony do góry (około 10^ ), co ułatwa transport powietrza na zewnatrz. Jesli okap jest wyposzaźny w filtrzy z węglem aktywnym, naleź je wyjacć.

Wersja filtrujaca

Okap oczyszczca powietrze i wpwadza je ponownie do pomieszczenia. Aby moc korzystać z okapu w tej wersji, daneź zainstalować dodatkowy system filtrujucy z węglem aktywnym. W tej wersji konieczny jest deflektor powietrza, element redukcyjny i filtr-/y z aktywnym węglem. Otwory do usuwanie powietrza w przywodzie gornym musza są znejdować w górnej czȩci.

Dane techniczne

Model	Wysokość (cm)	Szerokość (cm)	Głowobȩść (cm)	Ø przywodu odpradowazaja-cego (cm)
TBOX 60cm 61-8	259.8 50 1	5/12
TBOX 90cm 61-8	289.9 50 1	5/12

Oznaczenia modelu Žarówka (V)	Pobór prȩdu przyez zarówkę (W)	Calkowytpobórprȩdu (W)
HNB 9.6 LMI X/HA Led	2 x 3	176
HNB 9.5S AM X/HA	Halogenowa	2 x 20
HNB 6.5S AM X/HA

Oznaczenia modelu	Zarówka (V)	Pobór prȩdu przyez zarówkę (W)	Calkowytpobórprȩdu (W)
HNB 6.5S CB X/HA	LC	2 x 25	195
HNB 9.5S CB X /HA

Oznaczenia modelu	Zarówka (V)	Pobór prȩdu przyżarcywo (W)	Calkowytpobórprȩdu (W)
HNB 6.7 AD X/HA	Halogenowa	2 x 20	240
HNB 9.8 AD I X /HA			290

	Moc	Napiȩcie	Gwint	Wymiary
Halogenowa 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogenowa 20 W	2 x 20 W	12 V G4	L30xØ10

LED*	Grupa ryzyka 1 wedlug normy EN 62471

CE Okapy sq zgodne z nastepujacymi Dyrektywami UE: •“Low voltage” Directive 2006/95/EC (12-12-2006) •“EMC” Directive 2004/108/EC (15-12-2004)

Tylko w niedtorych modelach

Elementy sterownikice TBOX

Modele z mechanicznym panelem przyciskowym

Naciść przyciscu podczas przytok apu powoduje jejewy przejcie w stan OFF.

T2 Predkośc 1

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 1.

T3 Predkośc 2

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 2.

T4 Predkosc 3

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 3.

T5 ON/OFF oswietlenia

Modele z panelem przyciskowy m Soft Button

Naciśćcie przyciscu przy wycházonym okapia, powoduje ustawuminium pieerw燧j prędkosci. Naciśćcie przyciscu podczas przy casy okapu powoduje.goje przy.§cie w stan OFF.

T2 Prędkość 1

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 1.

T3 Prędkość 2

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 2.

T4 Prędkość 3

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 3.

T5 Booster

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci intensywnej. Po 5 minutach okap powróci do poprźednio ustawionej prȩdkosci; naciśćcie przycisku prȩdkosci (T2, T3 lub T4) spowoduje zaś wyjscie z funkcjbooctor i ustawienie wybranej prȩdkosci.

T6 ON/OFF oswietlenia

Sygnalizacja filtra tuszczowego i przyceiwzapachowej

Miganie ikony pierwszej prędkosci T2 oznacza nasycenie filtrra tuszczowego, miganie ikony drugiej prȩdkosci T3 oznacza nasycenia fi ltra przyciwzapachowej. Miganie obu ikon T2 i T3 oznacza nasycenie obu filtrów. Konieczne jest wówczas wyczyszczenie/wymiana filtrów tuszczowych "A" i/lub przyciwzapachowej "B" (zob."Konserwacja i pielegnacja").

Aby zresetowac licznik filtra, nalezy:

Przy wączonym okapie nacisność trzy sekundy T5.

Dioda syngnalizuça ostrzeżenie zamiga trzy razy, a nausepnie powróci do wyświetania zwykło go trybu roboczego.

W przypadku rawnoczesnegosysignalizawania obu ostrzezenia dotycznych filtrów, nalezy powtorzyc resetowanie.

Pierwsze resetowanie odnosi sie do filtra tuszczowego, drugie do fi Itra zapachowego.

guracja okapu:

W celu ustawienia zădanego trybu roboczego okapu, przy wylączonym urzadzeniu naleź nacisⁿć T5 przy ezoko 6 sekund. Ikony T2 lub T3 zapalę sie, wskazȩjac na rodzaj instalaci: T2 wymiągowy, T3 filtrujucy.

Tryb roboczymoznazmienićnaciskajccyklicznie przycisk T5.

W celu zapisania nowej konfiguracci, nalezy nacinjac jeder raz przycisk T1.

Modèle z panelem przyciskowym Soft Button + Wyświetlacz

Naciśćcie przyciscu przy wycházonym okapie, powodujemustawuminium pieerwsssje prędkosci. Naciśćcie przyciscupodczas przycakówodujekiego przytejscie w stan OFF.

T2 Prędkość

Naciśćcie przycisku powoduje przy.§cie okapu do poprzednej prędkość.

T3 Prędkość +

Naciśćcie przyciscu powoduje przy.§cie okapu do nastepnej prędkość.

T4 Booster

Naciśćcie przycisku powoduje przyejść okapu z poprzesdziego stanu do prędkosci intensywnej; na wyświetlaczu miga powoli litera "b". Po 5 minutach okap powróci do poprzesdnio ustawionej przydkosci. Ten sam efektomy za uzyyskać poprzejnz naciśćcie przycisku przydkosci (T2 lub T3) podczas przycay okapu w trybie booster.

T5 Timer

Za kaźdym naciński tem przycisku automatyczne wylączenia okapu jest opożniane o 5 minut. Odliczanie w minutach czasu timera三点bie wyświetlane na wyświetlaczu. Timerość ustawiać jedernie dla prędkosci ręcznych, aNie dla funkci booster.

T6 ON/OFF oswietenia

Syngnalizacja filtrat tuszczowego i przyciwzapachowej

Miganie paska w gorze po lewej stronie informuje o nasyceniul filtratlusczowego.

Miganie paska w gorze po prawej stronie informuje o nasyceniu filtraprzechiwazapachowego.

Miganie obu pasków informuje o nasyceni u obu fi ltrów.

Konieczne jest wówczas wyczyszczenumerie/wymiana filtrów tuszczowych "A" i/lub przyciwzapachowej "B" (zob. "Konserwacja i pielegnacja"), przy czym drugi rodzaj filtrów dotyczy jedernie okapów filtrujacych.

Aby zresetowac licznik filtra, nalezy:

Przy wączonym okapia nacisć na trzy sekundy T4.
W przypadku rawnoczesné sygnalizOWANIA obu ostrzeżedotyczych filtrów, nalezy powtórzyc resetOWANIE.
Pierwsze resetOWANIE odnosi sie do filtra tuszczowego,drugie do fi Itra zapachowego.

Konfi guracja okapu

W celu ustawienia zadanego trybu roboczego okapu, przy wylaczonym urzadzeniu, nalezy nacinac T4 przyez okolo 6 sekund. Po dlugim sygnale dzwiekowym tryb roboczynostanie przyzdawiony na wyswietlaczu:

Wyciagowy

(migajacy kwadrat w dole po lewej stronie).

Filtrujacy

(migajacy kwadrat w dole po prawej stronie).

Tryb roboczmyMZnazmienic nacziskajc przycisk T4. Aby opusci tryb konfiguraci, nalezy nacisnac jeder raz przycisk T1, co spowoduje wyfuczenia urzadzenia przy rohnoczesnym zapisaniu ostatniego wyswietlonego ustawenia.

Konserwacja i pielegnacja

Uwaga! Przed przystapieniem do jakichkolwiek czynnosci zwiaganych czyszczeniem lub konserwacja,

nalezy odłaczyć okap od zasilania elektrycznych, wyjmujac wtyczkę z kontaktu lub wylączȩc wylącznik glówny lokalu mieszkalnych.

Pierwsze czyszczenenie

Zdjac folie ochonne
- Usⁿć zanieczyszczenia wilgotnia gąbka z małę ilosciąneutralnégo mydla
- Splykać wilgotna szmatka
Wytrzeć miękka szmatka; jestli okap jest ze stali nierdzewnej, naleź wycierać zgodnia z kierunkiem satynowania metalu

Czyszczenie okresowe

Okap nalezy czesto czyscić (przynajmniej z ta samczestotliwość, z jaka przypegowadza sie konserwȩ filtrów tłuszczowych), zarowy no wŚrodku, jak i z zewnatrz. Do czyszczenia nalezy uzyc wilgotnej szmatki,neutralnédogetergentu w plyny i letnier wody.

Nalezy unikać stosowania produktów o wąsciwośćci, sciernych lub korozyjnych.

Uwaga: Nieprzestrzeganie zasad zwiazanych czyszczemien okapu i wymiana filtrów stwarza niebezpieczeniawo pozaru. W zwiazku z tymazoleca sie scisle przestrzega podanych instrukcji. Producent nie ponosi zadnej odpowiedzialnosci za ewentualne uszkodzenia silnika lub pozary spowodawan niewlasciwa konserwacja będznieprzestrzeganiem wyzej wskazanychazolecen.

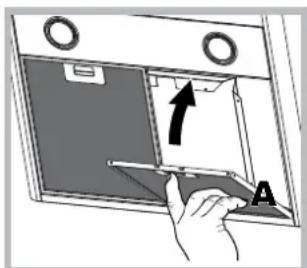

Konserwacja filtrów przyciwthuszczowych (A)

Filtr przyciwtfuszczowy zatrzymuje czasteczki tuszczugowstajace podczas gotowania; nalezy go czysci co najmnej raz na miesiac przy uzyciu lagodnych detergentów, ręcznia lub w zmywarce w niskich temperaturach i w krótkim cyklu mycia.

Aby Rozmontowac filtr tuszczow, nalezy pociagnac sprezynowy uchwyt zwalniajacy. Po myciu w zmywarce metalowy filtr przycwihtuszczowy moze stracić kolor, ale loro zdolnosc filtrowania nie zmienia sie.

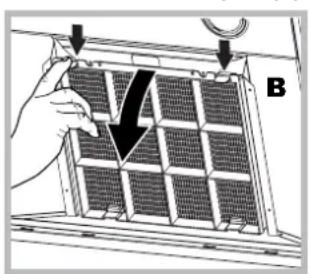

Konserwacja filtra wegrłowego (B)

Filtr weglowy zatrzymuje nieprzyjemne zapachy powstajace podczas gotowania. Nasycenie filtra weglowego nastepuje po lorouszym lub krotszym uzytkowaniu wazolejniosci od rodzaju kuchni i regularnosci czyszczenia filtr tlusczowego. Wklad nalezy w kaźdym razie wymieniacin przynajmiejco dwadzieścia miesiac.

Ten filtr NIE要去 byc myty ani regenerowany

Demontaz: Wyjac filtr z aktywnym weglem nacziskajc dwie umieszczone z przyd uźwignie, które mocuju go do okapu.

PL

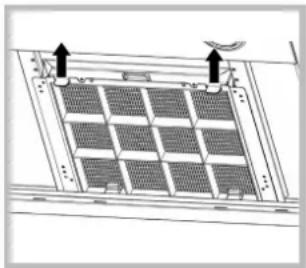

Montaz: Zaczepić filtr z aktywnym węglem najpiew z tyl u na metalowych wypustkach okapu, a nastepnie z przydodu naciskȩć dwie dźwignie.

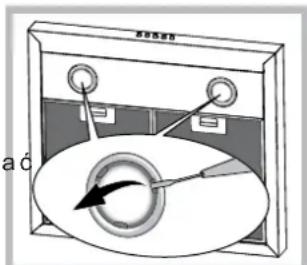

Wymiana zarowek

Odlaczyc urzadzenie od sieci zasilania elektrycznego i wyjac filtry przyeciwtluszczowe.

Uwaga! Przed dotknięciem zarowek, naleź upewnic sie, ze są zimne.

1. Zdjac oslone podwazajac ja ma tym, plaskim srubokretem lub podobnym narzedziem.
2. Wymienic uszkodzona z arówke . Stosow wylacznie zarowski taki ch samych parametrach technicznych jak uszkodzone zarowyki

(szczegółowefinformacja w danych technicznych podanych w instrukcji).

1. Zamknac oslone (mocowanie zatrzaskowe).

Wymiana zarowek LED\*

Okap jest wyposzaźny w system oświetlenia oparty na technologii LED. Diody Led gwarantuju optymalne oświetlenie, dluszka zwyotnosć i mniejsze zuźycie energii w porownik i tradycyjniymi zarowkami. Welu wymiany, naleź ysie zworcić do serwisu.

Kabel elektryczny

Jesli kabel zasilania jest uszkodzony,要去 zostacwymieniony przyez producenta lub loro serwis obstugitechnicznej,tak abyunikac jakiegokolwiek ryzyka.

USUWANIE

To urzadzenie posiada znak zgodnosci z Dyrektywa Europejska 2012/19/WE, Waste Electrical and Electronic Equipment (WEEE). Upewniajac sie, ze ten produkt zestanie usuniety w prawidlowy sposob, uzytkownik przyczyna sie do zapobiegania potencjalnemu negatynemu wplywowa na szrodowisko i zdrowie.

Symbol na produkt lub na dołaczonej do niedo dokumentaggi informuje, ze to urzadzenie nie powinno byc traktowane jak zwykle opdady domowe, lecz musi zostac przyzekazane do odpowiedniego punktu zbiórki urzadzenie elektrycznych i elektronicznych w celu recyklingu. Naleź je zezłomówn, stosujc są do lokalnych przypisów w zakresie usuwania opdów. W celu uzyskania dodatkowych informaggi dotycznych uniesztkodliwiania, odzyskiwania i recyklingerę gośćdkiem unieszkodliwiania, odzyskiwania i wąsciwoym首选swym urzem dem, z punktem zbiórki opdów pochodźycych z gospodarstw domowych lub z sklepem, w ktorym produkt zostaw zakupiony

Usterki iśrodki zaradczé

Jesli w dziañaniu urzadzenia dojdzie do uterek, przyskonttowanie mie z Serwisem Technicznym, nalezy przeprowadzić nastepujace proste kontrôle:

Jesli okap nie dzia:

Sprawdzićczy:

• doplyw pradu nie zostal przerwany.
• wybrano jeder z predkosci.

Jesli skutecznosć dzialania okapu jest niska:

Sprawdzićczy:

• Wybrana predkosć silnika jest odpowiednia do ilosci uwalnianych spalin i oparów.
• Kuchnia jest wystarczajaco wietrzona, umozliwajac prawidlowy doplyw powietrza.
• Filtr węglowy nie jest zuzyty (okap w wersji filtrujacej).

Jesli okap wyłaczy są podczas zwyklej przyc:

Sprawdzićczy:

• doplyw pradu nie zostal przerwany.
• nie doszło do interwencijs urzadzenia wielobiegunowego.

W przypadku usterek w dzialaniu urzadzenia, przy skontaktowaniem sie z Serwisem Technicznym,NSEZY odlaczyc urzadzenia od zasilania na co najmiej 5 sekund, wyjmujac wyczke z gniaiazdka, i ponownie przylaczyc. Jesli usterka nie znika, nalezy skontaktowa c sie z serwisem technicznym.

• Tylko wNiektórych modelach

Kurulum

Pripojenie k elektricnej sieti
