HNB 9.6 LMI XHA - Cappa da cucina HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

Marchio	Hotpoint-Ariston
Modello	HNB 9.6 LMI XHA
Tipo di prodotto	Cappa da cucina
Larghezza	89,9 cm
Altezza	61,8 cm
Profondità	50 cm
Peso	Circa 15 kg
Alimentazione	230 V, 50 Hz
Potenza totale	176 W
Illuminazione	LED 2 x 3 W
Diametro del condotto di evacuazione	150 mm
Numero di velocità	3 velocità + funzione booster
Comandi	Tastiera meccanica o touch a seconda della versione
Filtro antigrasso	Filtro metallico lavabile in lavastoviglie
Filtro a carbone (opzionale)	Per versione ricircolo, da sostituire ogni 20 mesi
Timer	Spegnimento ritardato regolabile fino a 5 minuti
Indicatore di saturazione dei filtri	Lampeggio delle icone di velocità
Configurazione evacuazione/ricircolo	Impostabile tramite i comandi
Distanza minima sopra un piano cottura	65 cm (gas) / 55 cm (elettrico)
Pulizia	Esterno: panno morbido con detergente neutro; filtro antigrasso: ogni mese
Pezzi di ricambio	Filtri antigrasso, filtri a carbone, lampadine LED disponibili tramite assistenza
Riparabilità	Assistenza tecnica Hotpoint-Ariston

Domande frequenti - HNB 9.6 LMI XHA HOTPOINT-ARISTON

Come installare la cappa in versione ricircolo?

Per passare alla versione ricircolo, è necessario installare un kit di filtri a carbone attivi (non fornito). Rimuovere i filtri antigrasso, posizionare i filtri a carbone agganciandoli, quindi configurare la cappa in modalità ricircolo tramite il tasto T5 (o T4 per i modelli touch) premendo per 6 secondi apparecchio spento.

Perché la cappa non si accende?

Verificare che l'apparecchio sia collegato e che non ci sia un'interruzione di corrente. Assicurarsi che sia stata selezionata una velocità. Se l'interruttore è scattato, riarmarlo. In caso di guasto persistente, scollegare per 5 secondi e ricollegare.

Quali sono i tipi di filtri e quando pulirli o sostituirli?

La cappa è dotata di un filtro antigrasso metallico (da pulire ogni mese in lavastoviglie) ed eventualmente di un filtro a carbone (da sostituire ogni 20 mesi in versione ricircolo). L'indicatore di saturazione lampeggia sul pannello di comando.

Come cambiare la lampadina LED?

Scollegare la cappa, rimuovere i filtri antigrasso, quindi fare leva con un piccolo cacciavite a testa piatta per rimuovere il coperchio dell'illuminazione. Sostituire la lampadina difettosa con una lampadina LED identica (2 x 3 W). Richiudere il coperchio. Per i modelli con LED integrati, contattare l'assistenza.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 65 cm sopra un piano a gas e di 55 cm sopra un piano elettrico. Seguire sempre le indicazioni del manuale del piano cottura se viene consigliata una distanza maggiore.

Come configurare la cappa in modalità evacuazione o ricircolo?

Sui modelli con tastiera meccanica, spegnere la cappa, premere T5 per 6 secondi: le icone T2 (evacuazione) o T3 (ricircolo) si accendono. Premere ciclicamente T5 per scegliere, quindi confermare con T1. Sui modelli touch, utilizzare T4 allo stesso modo.

Cosa fare se la cappa fa rumore o aspira male?

Verificare se la velocità selezionata è adeguata (utilizzare la velocità 3 o il booster per i vapori intensi). Assicurarsi che la cucina sia ben aerata. Controllare che i filtri antigrasso non siano ostruiti. In versione ricircolo, sostituire il filtro a carbone se saturo.

Come pulire correttamente la cappa?

Innanzitutto scollegare la cappa. Pulire l'esterno con un panno morbido imbevuto di acqua saponata (detergente neutro), risciacquare e asciugare. Per l'interno e i filtri antigrasso, utilizzare una spugna umida. Non utilizzare mai prodotti abrasivi o corrosivi.

Perché l'indicatore del filtro lampeggia?

L'icona lampeggiante segnala che il filtro antigrasso (T2) o antisporco (T3) è saturo. Pulire o sostituire il filtro interessato, quindi resettare il contatore premendo T5 (modelli meccanici) o T4 (modelli touch) per 3 secondi durante il funzionamento.

Come usare il timer?

Sui modelli touch con display, premere T5 per attivare il timer: ogni pressione aggiunge 5 minuti di ritardo allo spegnimento automatico. Il tempo rimanente viene visualizzato sul display. Il timer non funziona in modalità booster.

MANUALE UTENTE HNB 9.6 LMI XHA HOTPOINT-ARISTON

Istruzioni per l'uso

Cappa

Sommario

Istruzioni per l'uso,1

Avvertenze,9

Assistenza,28

Installazione,31

Comandi TBOX,32

Manutenzione e cura,33

Anomalie erimedi,34

ES

Espanol

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Sicurezza generale

• La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a:

65 cm se la cappa è installata sopra un piano di cottura gas
55 cm se la cappa è installata sopra un piano di cottura elettrico.

Se le istruzioni di installmente del dispositivo di cottura a gas specifici cano una distanza maggiore, bisogna tenerneconto.

• La cappa è dotata di tasselli di fi ssaggio adatti alla maggior parte di pareti/soffi tti. E'uttavia necessario interpellare un techniciane qualificato per accertare l'idoneità dei materiali a seconda del tipo di parete/soffi tto, la-il quale deve essere sufficientamente robusto da sostenere il peso della cappa.

• Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio non è destinato all'utilizzato da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che anni non siano sotto la supervisione o struitti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• Mai utilizzato il prodotto alla sua antigrasso correttamente montato!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Il locale deve disporre di suffi ciente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

• Rispettare tutte le normative riferite allo scarico dell'aria.

• E' severamente vietato cucinare cibi a fi amma libera molto la cappa; l'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

• Si consiglia di tenere sotto costante controlo la cottura di cibi tramite frittura, al fi ne di evitare che l'olio surriscaldato prenda fuoco.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• Si consiglia di pulire frequentlymente il prodotto, sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunque quando espessamente indicate nelle istruzioni di manutenzione riportate in quello manuale).
• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei fi ltri comprata rischi di incendi.
  Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.
• Attenzione! Le parti accessibili sono divertare molto calde se utilizzate con degli apparecchi di cottura.

GB

Warnings

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di series (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristica posta sull'apparecchio

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

GB

Assistance

Per la corretta installatione del prodotto vedere le figure disponibili nelle prime pagine di questo libretto.

L'installazione va effettuata da personale qualificato.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete), o la spina non è posta in zona accessibile, applicare un Interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

Attenzione! Controllare sempre che il cavo di rete sia stato montato correttamente, prima di ricollegare il circuito della cappa all'alimentazione di rete e di verifi carne il corretto funzionamento.

Scarico dell'aria (per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (fl angia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle performance di aspirazione ed un sensibile aumento della rumorosità. Si declina perché agli responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno più liscio possibile.
! Il materiale del condotto deve essere APPROVATO normativamente.
! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustioni (caldaie, caminetti, stufe, ecc.).
! Per lo scarico dell'aria da evacuire rispettore le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminataattraversouna cavity del muro a meno tale che questa cavity non sia destinata a quello scopo.
! Attrezzzare il locale con delle prese d'aria per evitare che la cappa crei un pressione negativa nella stanza (che non deve superare i 0,04 mbar).
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Filtrante o Aspirante?

! La sua cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzare la cappa in versione filtrante va installato I'apposto KIT ACCESSORIO.

Note: Se fornito a corredo, in alcuni casi, il sistema di fi ltraggio aggiuntivo a base di carboni attivi potrebbe esseregia installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione fi ltrante sono contente in quello manuale (vedi "Versione fi ltrante").

Versione aspirante

La cappa depura l'aria e la espelle all'esternoattraverso un condotto di scarico (diametro 150mm ) fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo delve ave una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilemente. Se la cappa è provvista di fi ltri carbone, questi devono essere totti.

Versione fi Itrante

La cappa depura l'aria e la re-immette pulita nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystemadi filtraggioaggiuntivoabase di carboni attivi.

Per esta versione è necessario defi attore aria, riduzione e fi Itro/i carbone. Il tubo superiore delve avec le asole di evacuationia aria posizionate nella parte alta.

Dati Tecnici

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarlico (cm)
TBOX 60cm 61-82	59.8 50 1	5/12
TBOX 90cm 61-82	89.9 50 1	5/12

Sigla Modelo	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
HNB 9.6 LMI X/HA Led 2	x 3 176
HNB 9.5S AM X/HA HNB 6.5S AM X/HA	Alogena 2	x 40	185

Sigla Modelo	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
HNB 6.5S CB X/HA	LC	2 x 25	195
HNB 9.5S CB X /HA

Sigla Modelo	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
HNB 6.7 AD X/HA	Alogena 2	x 40	240
HNB 9.8 ADI X /HA			290

	Potenza	Tensione	Attacco	Dimensioni
Alogena 25 W	2 x 25 W	230 V	G9	L40xØ14
Alogena 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Gruppo di Rischio 1 secondo norma EN 62471

CE	Le cappe sono conformi alle seguenti Direttive EC: ·“Low voltage” Directive 2006/95/EC (12-12-2006) ·“EMC” Directive 2004/108/EC (15-12-2004)

• Presente solo in alcuni modelli

IT

Comandi TBOX

Modelli con pulsantiera meccanica

Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocita 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocità 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 ON/OFF luci

Modelli con Pulsantiera Soft Button

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocità 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocità 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 Booster

Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva. Dopo 5 minuti, la cappa tornerà alla velocità impostata in precedenza; premendo inceve un tasto velocità (T2, T3 o T4) si uscirà alla funzione booster, impostando la velocità selezionata.

T6 ON/OFF luci

Segnalazione fi Itro grassi e odori

Il lampeggio dell'icona relativa alla prima velocità T2 indica la saturazione del filtro grassi, Il lampeggio dell'icona relativa alla seconda velocità T3 indica la saturazione del filtro odori, Il lampeggio di entrambé le icone T2 e T3 indica la saturazione di entrambi i fi Itri. Sarà ducque necessario provvedere alla pulizia/sostituzione dei filtri grassi "A" e/o odori "B" (vedi "Manutenzione e cura").

Per resettare il contatore del fi Itro:

Mentre la cappa è accesa, premere per tre secondi T5. Il led che segnala il warning lampeggerà tre volte, per poit tornare alla visualizzazione di normale funzionamento. Nel caso di segnalazione contemporanea di entrambi i warning fi Itri, occorrera ripetere l'operazione di reset.

La prima sequenza resetta il filtro grassi, la seconda il filtro odori.

Configurazione della cappa:

Per configurare la modalità di lavoro della cappa desiderata, da prodotto spento premere T5 per circa 6 secondi. Le icone T2 o T3 si accenderanno ad indicare il tipo di installment: T2 aspirante, T3 fi Itrante.

E' possibile cancellare il tipo di installatione premendociclicamente il tasto T5.

Per salvare la nuova configurazione è necessario preme sedogolarmente il tasto T1

Modelli con Pulsantiera Soft Button + Display

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità -

Premendo il pulsante la cappa passa alla velocità precedente.

T3 Velocità +

Premendo il pulsante la cappa passa alla velocità successiva.

T4 Booster

Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva; sul display lampeggerà lentamente la lettera "b". Dop o 5 minuti, la cappa tornerà alla velocità impostata in precedenza, effetto che si può ottenere anche durante il funzionamento del booster, premendo un tasto velocità (T2 o T3).

T5 Timer

Ogni qual volta che si preme tale pulsante, lo spegnimento automatico della cappa verrà posticipato di 5 minuti. Il countdown in minuti della durata del timer sare visualizzato sul display. Il timer è impostabile solo per le velocità manuali, non per il booster.

T6 ON/OFF luci

Segnalazione fi Itro grassi e odori

Il lampeggio della barra in alto a sinistra indica la saturazione del fi ltro grassi.

Il lampeggio della barra in alto a destra indica la saturazione del fi ltro odori.

Il lampeggio di entrambé le barre indica la saturazione dei due fi Itri.

Sara dunque necessario provvedere alla pulizia/sostituzione dei filtri grassi "A" e/o odori "B" (vedi "Manutenzione e cura"), quest'ultimo solo per le cappe fi Itranti.

Per resettare il contatore del fi Itro:

Mentre la cappa è accesa, premere per tre secondi T4. Nel caso di segnalazione contemporanea di entrambi i warning fi Itri, occorrera ripetere l'operazione di reset. La prima sequenza retetta il filtro grassi, la seconda il filtrro odori.

Confi gurazione della cappa

Per configurare la modalità di lavoro della cappa desiderata, da prodotto spento, premere T4 per circa 6 secondi. Dop o un beep lungo, il tipo di installatione verrà visualizzato sul display:

Aspirante

(quadrato in basso a sinistra lampeggiante).

Filtrante

(quadrato lampeggiante in basso a destra).

E' possibile cambiare il tipo di installatione premendo il tasto T4. Per uscire alla modalità di configurazione è necessaria una pressione singola di T1, che fa spegnere il prodotto salvando l'ultima impostazione visualizzata.

Manutenzione e cura

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Prima pulizia

• Togliere le pellicole protettive
• Eliminare le impurità con una spugna umida e poco sapone neutro

• Risciacquare con un panno umido

• Asciugare con un panno morbido, se la cappa è inox seguire la satinatura del metallo

Pulizia periodica

La cappa va pulita frequentlymente (almeno con la stessa frequenza con cui si esgue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri e acqua tiepida. Evitare l'uso di prodotti abrasivi o corrosivi.

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri compra rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite. Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropriia manutenzione o dall'inosservanza delle suddette avventenze.

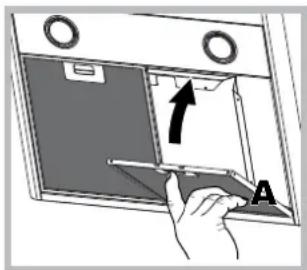

Manutenzione dei fi Itri antigrasso (A)

Il fi Itro antigrasso trattiene le
particelle di grasso derivanti
dalla cottura;esso deve
essere pulito almeno una volta
al mese con detergenti non
aggressivi, manualmente
oppure in lavastoviglie a basse
temperature ed a ciclo breve.
Per smontare il fi Itro grassi
tirare la maniglia di sgancio

a molla. Con il lavaggio in lavastoviglie il filtro antigrasso metallico potrebbe scolorirsi, ma le sue performance di fi Itraggio non variano.

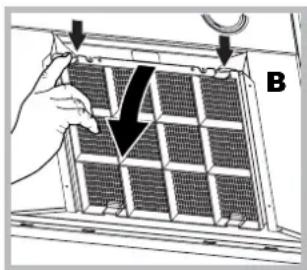

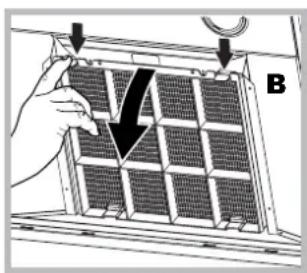

Manutenzione del fi ltro al carbone (B)

Il filtrone carbone trattiene gli odori sgradevoli derivanti alla cottura. La saturazione del filtrone carbone si verifica molto un uso più o meno prolongato, a seconda del tipo di cucina e della regolarità della pulizia del filtrone grassi. In agli caso è necessario sostituire la cartuccia al massimo agli venti mesi.

Questo fi Itro NON cui si riveni i rigenato

Smontaggio: Rimuovere il fi tlo a carboni attivi premendo le due leve anteriori che lo fi ssano alla cappa.

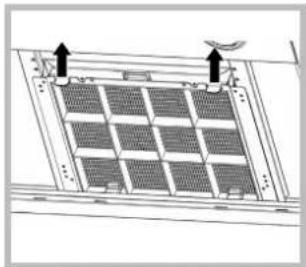

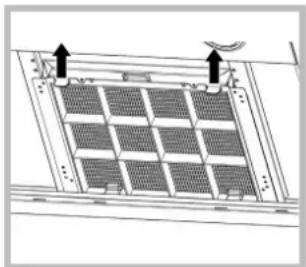

Montaggio: Agganciare il filtrato carboni attivi prima posteriormente sulle linguette metalliche della cappa, poi anterionmente premendo le due leve.

IT

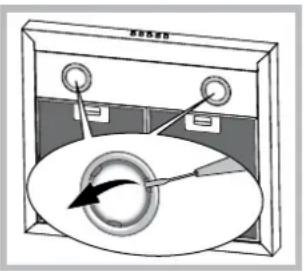

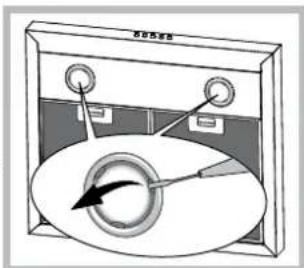

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica e rimuovere i fi Itri antigrasso.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata. Utilizzare solo lampade con le stesse caratteristiche di quella danneggiate (per maggiori dettagli vedere i dati tecnici riportati nel seguente librett
3. Richiudere la protezione (fi ssaggio a scatto).

Sostituzione delle lampade LED\*

La cappa è dotata di un sistema di illuminazione basato sulla technologia LED. I Led garantisco una illuminazione ottimale, una durata maggiore e un minore consumo rispetto alla lampade tradizionali. Per la sostituzione rivolgersi al servizio assistenza.

Cavo elettrico

Se il cavo di alimentazione è danneggiato"Thissuo essere sostituito dal costruttore o dal suo servizio assistenza tecnica in modo da prevenir agli rischio.

Utilizzare esclusivamente accessori e ricambi originali.

Li trovi nei Centri di Assistenza più vicini a te, oppure chiamando al numero 199.199.199*

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo uffi cui locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato

Anomalie e rimedi

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

Se la cappa non funziona:

Verifi care che:

non c'é interruzione di corrente.
- è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verifi care che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è suffi cientsamente areata per permettere una presa d'aria.
• Ilchio carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verifi care che:

non c'e interruzione di corrente.
- il dispositivo di interruzione omnipolare non sia scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio Assistenza, scollegare per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegarlo nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Installation

Yag/koku filtresi uyarilari

Il lampeggio della barra in alto a sinistra indica la saturazione del filtro grassi.

Il lampeggio della barra in alto a destra. indica la saturazione del fi ltro odori.

Il lampeggio di entrambé le barre indica la saturazione dei due fi Itri.

Sara dunque necessario provvedere alla pulizia/sostituzione dei filtri grassi "A" e/o odori "B" (vedi "Manutenzione e cura"), quest'ultimo solo per le cappe fi Itranti.

Ira 6HyJeHn ChetnKa qnlbTpTa:

Ha BKNIOeHHoB bYrKKe HaxKaTb KONky T4 Ha TpN CeKyHdbI.
B Cnyae OJHOBpeMeHHoCnHnAIN3aUN 3acOpEHnO60nx
ΦnIbTpOB Heo6XoDIMO NOBtOpNTb 6hHyneHne.

PepBaonepaunna 6hnynreT chetynK npoBoro fnilbtpa, Btopa - cop5uohHoro.

HactpoKa BbITaKKn

Hn HacrpoKn HyKHO rpa6oerypeKIMa BbITKaHAKMITE KhoNky T4 npimepHo Ha 6 cekyH.(Ha BbIKIOueHHOM npOdykTa) Nocne DOnrro 3ByKOBO CnHaHa DaNCnnee nOKa3bIbaETcBepcra BbITKKN:

OTBODHa

(MMraet KBaapatK B JEBOM HxHem yIy).

HnJIbTpUoJau

(Mnraet KBaipatB npabom HxHem yny).

Moxho N3MeHnB Bepcno, Haxab KhONky T4.ДЯ BbIXOda n3 peKIma HacptpoKn Haxmnte OdnH pa3 KhONky T1, KOtopa BblKnHouaET BbITkKy, COxpaHra NOcneHIOHOACptpoKy, NOKa3aHHyO Ha DnCnIee.

TexHnueckoe o6cIyXnBaHne n yXoJ

BHHMaHHe! Npeed Haayanom KaKnx-Jn6o pa60 no YnCTke nnTex. 06cnyxHBnHIO OTCOeHNHTe BbITXKy OT 3JNeKTPOCeTN, BbIHyB WTeNCelbHyIO BNkky n3 ceTeBOI PO3eTK NN BbIKNIOuHIB O6UIN BBIKNIOuHaTeNB D DOME.

PepBaIuCTka

CHIMMTE3aunTHyIOIeHKy
-ПоТРИТЕЗаггяЗнIHBAЖHOrIg6KoC HeITpAJIbHbIM MOHQUIM CpeDCTBOM.
TtataTeNbHO npoTpnte BnaXHoN TpIkoI.
- BbITpuTe HacyxO MrgKoT TpAnKo,ecnBbITgKaH3 HepXaBeIOSeI CTaII, npOTnpAitE BDOJIb NOnOC Metannla.

Perynphar uctka

BbIaKky HxKypeRyIaRHO uNCTNb (He pexe uNCTKn JnpoBbIX qHbTPOB) KAK BHyTpN, TAK n ChapyKn. IJRA UNCTKN NCIOJIb3OBAbT TpRNIK HeINTPaJIbHBiM MOUcIM CpeDCTBOM N TeNpyo BOy. He CneJeYt NCNOJIb3OBAbTB MOUcNE CpeDCTBa, COePkaUne a6pa3NBhBe BSeCTBa.
BhimaHHe: HecobJIOeHHe npabn no yxody 3a kxyHOHb BtJIKoN 3aMeHe cIbTpOB npINBOIDNT K Bo3ropaHHIO. PeKomeHdyETc CneOBA Tb npIBeDEHHbIM INHCTpyKUHM. POn3BOIDTeJI CHIMAET C Ce6yBCaKyIO OTBETCTBEHHOCTh 3a BO3MOXHoe NOBpeKJeHHe DBrAteJI, BO3ROPaHHe NO npuHHe HnpabnHbHO r yxoJa IIN Heco6JIoDeHn Bblweyka3AHbIX npeDynpeKJeHn.

06cnykBaHne xipoBbIX qnlbTpoB (A)

KInpOBoHΦnIbTp yDepKnBaet XINPbIe YacTNUcBi, COpeJXaUneCRA B NcnapenHXBapOHOH naHeNn Pn rTOBKe. Heo6xOIMoUcHTNb 3OT ΦnIbTp HpeKe OdHoro pa3a B Mecu HaePecCNBbHM MOIOUMC pEcdTBAMn BpyHyu INB NocydomoeHNO MaUNHe npn Hn3KoY TemnepaType NO KopoTkoNporpamme.Dla CbeMa

JINPOBOrO fNtBtpa NotTnHte 3a pyKy npjxHHORo OTcENIIeHn.
PIMMOKe JINPOBOrO fNtBtpa B NocydomoeuHO MaUNHe erO cBet
MOKET NToYCKHETb, HO3TO HE BJIINET Haero paBOHne XapakTepncTKn.

06CnyxNBaHne yrorbHoro nIbTaPa (B)

YroIbHbIy IINbTp 3aepKINBaET HnpiTHe 3anaxn OT BapOuHO naneJn npn roTOBke. Catypauny yroIbHoro IINbTp a npoCXoJNT Nocne DoOBnHo npoDJIKHTeNBOH O3KcNpyataun B3aBNCIMOCtN OT TUNa KxHNOT perynarPHOCTH YnCTKN XnPOBOrO FInbTpA. B JIO6om Cnyae daxe 6e3 CnHaIIa3auu catypaun cIeJyET 3aMeHrT naTPOH FInbTpA He pexe 1 pa3a B 20 Mecaua. 3TOT FInbTp HEJIb3rMbITb INIpeHEnpopoBaTb.

CbeM: CHIMnTe yroIbHbI HnIbTp,HaKaB Ha DBa nepeDnIX pbIaXkKa, KpenJusne erO K BblTJKe.

MOnTaK:Bnayana npncoeunHte yronbbln fNbTp K MetaJnueckm WOnHKam B3aHHe Yactu BbITaXKn, 3aTe M NpeDHe YaCTn,HaxabHaDbpaXKa.

RS

Popraok 3aMeHbI JAmnoyek

OTKJIOHTe BbITXkky OT 3NEKTPocETn CHIMNTE XINPOBOI

BHHMaHHe!PpeKdyeemDoTpoHyTbCra Do JAmNoueK, y6eIITecb, YTO OHN XOJIOHbIe.

1.CHbI npaoH, noDcEB ero MaHehKoNnOCKoN OTBePTKOINIOO6HbIM HCHTpymeHTOM.
2.3aMeHnte nepeperopeBuyuI naMnoUky.IcNoIb3yIte TOnbko IaMnoUkyC OdHHaKOBblmXapaKTePncTikamn (6oJIee noDpo6hble daHHbIe

CMOTpnte B TexHnuecknx DaHHbIX, PnpBedeHHbIe B CJIeDyUoIeM pyKOBOJCTBE).
3. 3akpoTe nlafoh (kpenJIeHne c uenKOM).

Topraok 3aMeHbI JAmnouek LED\*

BbIgKka ykomnkeKToBaHa cncTeMoJ ocBeueHna Co CBeToNDhbIMn JAmOChAMn. CBeToNDhbIe JAmNoCHKn 06ecneuBaOT ONtMaJIbHoe OCBeueHne, 6oJIbWm CpOK cnYk6bl n MehJee 3HeprOnOTpe6JIeHne no CpabHeHHIO C TpaNtioHaJIbHbIMn JAmNochAMn. IInx 3aMeHbI o6paauaTecb B CepBNC.

Cetebon npoB0d

EcnI cTeB0 npOBo nOBpeKdE, BO n36eKaHne kakoro-n6o pNcKa erO 3aEmHy dONKeH BbINOnHnTb npOn3BOOnTeNb INy yONHOMOeHHb cepBNC.

YTNJIN3AUIN

DahHoe n3dJIne NMeET MapKnpOBky COOTBcTbN EbponeckOДupeKtIbe 2012/19/EC, YtJn3aunna 3NeKtpuYeCKnx n3NeKtpoHHbIX n3dEIn (WEEE). IpoBepbTe, yTO6bl no OKOHuaHN erO cPoka cnyk6bl daHhoe n3dJIne 6bIIO cDaHO BytINb. 3Tm Bbl NOMokete coXpaHNTb OkpyKaIOUyIO Cpey.

CnMBOJ Ha n3dennn nnB npnnaHoueien K Hemy DOkymeHTaunn O3Haayet, TTO daHHoe n3dene He doNHO paccMaTPnbATbcra KaK 6bIOBbIE OTXoDbI, a DOJNXHO 6bITb CdaHO B CneuaNBbIy CEHTP yTNIN3aUN, 3aHmAmOuicnca YNHUTOXeHNEM 3NEKTPnueCKNX I 3NeKTPoHHbIX np6OpOB. N3dene DoNtXHO 6bITb CdaHO B yTINb B COOTBETCBN C MecTHbIMN HopMaTbAMNI O yTNIN3aUN OTXoOB. 3a DOnONHtEnbHBIMC CBeDEHNMI KacateJIbHO 6bpa6OTKn, yTNIN3aUN N yNHUTOXeHNIA DAHHORIO 3dennr O6paasaTEcb B MeCTHyO opraHH3aUN, 3AHmAmOuYOCs CBopOM DOMaHnx 6bITOBbIX np6OpOB INN B MaarIH, B KOTOPOM 6blNO KynlneHO n3dene.

• ΜMeetCRA TOJIbKO B HEKOTOPbIX MOdEnJx
