HNB 9.6 LMI XHA - Exaustor de cozinha HOTPOINT-ARISTON - Manual de utilização gratuito

Marca	Hotpoint-Ariston
Modelo	HNB 9.6 LMI XHA
Tipo de produto	Coifa de cozinha
Largura	89,9 cm
Altura	61,8 cm
Profundidade	50 cm
Peso	Aproximadamente 15 kg
Alimentação	230 V, 50 Hz
Potência total	176 W
Iluminação	LED 2 x 3 W
Diâmetro do duto de exaustão	150 mm
Número de velocidades	3 velocidades + função booster
Comandos	Teclado mecânico ou tátil conforme versão
Filtro de gordura	Filtro metálico lavável na máquina de lavar louça
Filtro de carvão (opcional)	Para versão recirculação, substituir a cada 20 meses
Temporizador	Desligamento programado ajustável até 5 minutos
Indicador de saturação dos filtros	Piscar dos ícones de velocidade
Configuração exaustão/recirculação	Configurável através dos comandos
Distância mínima acima de uma superfície de cozimento	65 cm (gás) / 55 cm (elétrico)
Limpeza	Exterior: pano macio com detergente neutro; filtro de gordura: todos os meses
Peças de reposição	Filtros de gordura, filtros de carvão, lâmpadas LED disponíveis através do SAC
Reparabilidade	Assistência técnica Hotpoint-Ariston

Perguntas frequentes - HNB 9.6 LMI XHA HOTPOINT-ARISTON

Como instalar a coifa em versão recirculação?

Para passar para a versão recirculação, é necessário instalar um kit de filtros de carvão ativo (não fornecido). Remova os filtros de gordura, coloque os filtros de carvão encaixando-os, em seguida configure a coifa no modo recirculação através da tecla T5 (ou T4 para os modelos táteis) pressionando por 6 segundos com o aparelho desligado.

Por que a coifa não liga?

Verifique se o aparelho está conectado e se não há falta de energia. Certifique-se de que uma velocidade foi selecionada. Se o disjuntor desarmou, religue-o. Em caso de falha persistente, desconecte por 5 segundos e reconecte.

Quais são os tipos de filtros e quando limpá-los ou substituí-los?

A coifa possui um filtro de gordura metálico (a ser limpo todos os meses na máquina de lavar louça) e eventualmente um filtro de carvão (a ser substituído a cada 20 meses na versão recirculação). O indicador de saturação pisca no painel de comando.

Como trocar a lâmpada LED?

Desconecte a coifa, remova os filtros de gordura, em seguida faça alavanca com uma pequena chave de fenda plana para retirar a tampa da iluminação. Substitua a lâmpada defeituosa por uma lâmpada LED idêntica (2 x 3 W). Feche a tampa. Para os modelos com LED integrado, contate o SAC.

Qual é a distância mínima entre a coifa e a superfície de cozimento?

A distância mínima é de 65 cm acima de uma superfície a gás e de 55 cm acima de uma superfície elétrica. Respeite sempre as instruções do manual da superfície de cozimento se uma distância maior for recomendada.

Como configurar a coifa em modo exaustão ou recirculação?

Nos modelos com teclado mecânico, desligue a coifa, pressione T5 por 6 segundos: os ícones T2 (exaustão) ou T3 (recirculação) acendem. Pressione ciclicamente T5 para escolher, depois confirme com T1. Nos modelos táteis, use T4 da mesma forma.

O que fazer se a coifa fizer barulho ou aspirar mal?

Verifique se a velocidade selecionada é adequada (use a velocidade 3 ou o booster para vapores fortes). Certifique-se de que a cozinha está bem ventilada. Verifique se os filtros de gordura não estão obstruídos. Na versão recirculação, substitua o filtro de carvão se estiver saturado.

Como limpar a coifa corretamente?

Desconecte primeiro a coifa. Limpe o exterior com um pano macio embebido em água com sabão (detergente neutro), enxágue e seque. Para o interior e os filtros de gordura, use uma esponja úmida. Nunca use produtos abrasivos ou corrosivos.

Por que o indicador de filtro pisca?

O ícone piscando sinaliza que o filtro de gordura (T2) ou de odores (T3) está saturado. Limpe ou substitua o filtro correspondente, em seguida reinicie o contador pressionando T5 (modelos mecânicos) ou T4 (modelos táteis) por 3 segundos durante o funcionamento.

Como usar o temporizador?

Nos modelos táteis com tela, pressione T5 para ativar o temporizador: cada pressão adiciona 5 minutos de atraso ao desligamento automático. O tempo restante é exibido na tela. O temporizador não funciona no modo booster.

MANUAL DE UTILIZADOR HNB 9.6 LMI XHA HOTPOINT-ARISTON

Instruções para a utilização

EXAUSTOR

Indices

Instruções para a utilização,1

Advertences,14

Assistência,28

Instalacao,47

Comandos TBOX,48

Manutenção e custado,49

Anomalias e soluções,50

NL

Nederlands

! É importante guardar este manual para poder consulçá-lo a qualquer momento. Em caso de vend, cessão ou transferência, assegure-se de que este permanece jusqu o produits.

! Leia atentamente as instruções: contentem informações importantes sobre a instalação, o uso e a segurarça.

! Não efectue alterações electrolyicas ou mecanicas no produits ou nas conducas de descarga.

Segurarca geral

• A distança minima entre a superficie de suporte dos recipientes no disposicao de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre una plac de cozedura a gás

55 cm se o exaustor for instalado sobre una plac de cozedura electrica.

Se as instruções de instalação do disposito de cozedura a gás especialism um distência maior, é necessário considera-la.

• O exaustor dispõe de buchas de fi xação adequadas à maior das paredes/ tectos.
  Ainda assim, é necessário contactar um técnico qualiço como para assegurar a idoneidade dos materiais consoante o tipo de parede/pecto, que deve ser sufí cientemente robusto para suportar o peso do exaustor.
• Atença! Não ligue o aparecido à rede electrica até que a instalação estája totalmente conclusão.
• Antes de qualquer operacao de limpeza ou manutencao, deslgue o exaustor da rede eletrica retirando a fi cha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalacao e manutenção,'utilizar luvas de protecao.
• O aparecido não se destina ao uso por parte de crianças ou pessoas com capacidades fisicas sensoriais e/oumentais reduzidas ou sem experiencia e conheçimentos, a menos que se encontrar sob a supervisão ou tenham recebido instruções sobre o uso do aparecido por parte de uma pessoa responsavel pela sua segança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.

• Nunca utiliser o produits sem fi ltro de gordura correctamente instalado!

• O exaustor NUNCA deve ser'utilizzato como plano de apoio, salvo indentacao expressa em contrario.

• O local deve dispar de ventilacao sufi ciente quando o exaustor éutilizzato em simultaneo com outros aparhos que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduça usada para a descarga de fumes produzidos por apareiros de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinar alimentos em chama livre sob o exaustor; a utilizesçao de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser évitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evaporar que o oleo aquecido entre em combustão.
• Em relacion as medidas痫icas e de segurar a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
• É aconselhável limpar freqüentemente o produits, quer interna quer externamente (PELO MENOS UMA VEZ POR MÉS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incério.

• Não utilizes ou deixa o exaustor sem lâmpadas correctamente montadas, por possivel risco deCHOque electrolyico.

• Declina-se qualquer responsabilitadepor eventuais inconvenientes, danos ou incendios provocados pelo aparelholderivados do incumprimento dasinstruções presentes neste manual.
• Atença! As partes acessíveis podem fi car muito quentes se utilizesas com apareiros de cozedura.

NL

Attentie

! Nunca recorra a先进技术 não autorizados.

Comunique:

• o tipo de avaria;
• o modelos da boa (Mod.);
• o numero de série (S/N);

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho.

NL

Service

! Wendt u nooit tot nicht erkende monteurs.

Para a instalacao correcta do produits, ver as figuras disponveis nas primeiras páginases destemanual.

A instalacao deve ser efectuada por pessoal quali cado.

Ligação eletrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de caracteristicas situada dentro do exaustor. Se tiver uma fí cha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma fí cha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atença! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verifi car o seu corretofunção.

Descarga do ar (para as versões aspirantes)

Ligue o exaustora tubos e orificios de descarga de parede com diametro equivalente a saida do ar (flange de uniao). A utilizesao de tubos e orificios de descarga de parede com diametro inferior implica um diminuicao das performances de aspiracao e um sensivel aumento do ruido.

Declina-se qualquer responsabilitadene在这e caso.

! Use una conduita con o comprimento minimo indispensable.

! Evite alteracoes drasticas de seccao da conduta.

! Use una conduita con o interior o mais liso possivel.

! O material da conduita deve ser aprovado pelas normas,

! Não ligue o exaustor a conduitas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indentações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado atraves de uma cavidade na parede a menos que esta cavidade não se destine a este fim.

! Equipe o local com conduitas de admissão para fazer que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

Filtrante ou aspirante?

! O exhaustor está pronto para ser utilizes na versão aspirante.

Para utiliser o exaustor na versão filtrante, deve instalar o KIT ACESSORIO correspondente.

Nota: Se fornecido, em algunos casos, o Sistema de filtragem adicional à base de carões activos pode já estar instalado no exaustor.

As informacoes para a transformacao do exaustor em versusao aspirante para a versao fi Itrante esta presentes nesthe manual (ver "Versao fi Itrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior atraves de una conducta de descarga (diametro 150~mm ) fi xada na flange de uniao. O diametro do tubo de descarga deve ser equivalente ao diametro do anel de ligacao.

Atença! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10^ ) de forma a poder transporte o an para o exterior mais fácilmente. Se o exaustor dispuser de fi ltros de carvão,"These devem ser retirados.

Versão fi Itrante

O exaustor depura o ar e emite ar limpo na divisao. Para utilizear o exaustor esta versao, é necessario instalar umsystema de fi ltração adicular, à base de carões activos. Para esta versao, é necessario um deflector de ar, reducao e fi Itro(s) de carão. O tubo superior deve ter abas de evacuação de ar posiconadas na parte alta.

Dados tíncinos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
TBOX 60 cm 61-8	259.8	015/12
TBOX 90 cm 61-8	289.9	015/12

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNB 9.6 LMI X/HA Led 2	x 3 176
HNB 9.5S AM X/HA HNB 6.5S AM X/HA	Halogênea 2	x 20 185

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNB 6.5S CB X/HA	LC 2 x 25	195
HNB 9.5S CB X /HA

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNB 6.7 AD X/HA	Halogêneia	2 x 20	240
HNB 9.8 AD I X /HA			290

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogénea 20 W	2 x 20 W	12 V	G4	L30xØ10

LED

Grupo de risco 1 de acordo com a norma EN 62471

Os exaustores está em conformidade com as seguides Directivas EC:

• Directa "Baixa tensao" 2006/95/EC (12-12-2006)
• Directa "EMC" 2004/108/EC (15-12-2004)

PT

Comandos TBOX

Modelos com paine de botoes mecancico

Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Modelos com paine Soft Button

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Ao 5关键时刻, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, confi gurando a velocidade selecionada.

T6 ON/OFF luzes

Aviso fi Itro de gorduras e cheiros

Se o icone relativo à primeira velocidade T2 ficar intermitente,iso significa que o filtro de gorduras está saturado;se o icone relativo a segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e se ),os os icones T2 e T3 ficarem intermitentes, significa que ),os os fi Itos estao saturados. Sera necessario,. proceder a limpeza/substituicao dos ],os tlos de gorduras "A" e/ou cheiros B"(ver "Manutencao e cuido").

Para efectuar o reset do contador do fi Itro:

Enquanto o exaustor está ligado, pressione T5 durante tres segundos.

O led que assinala o aviso pisca tres vezes e(before regressa a visualização de functimento normal.

No caso de征求意见 simultaneo de outros os filtros, é necessário repetir a operação de reset.

A primaire sequencia faz o reset do fi ltro de gorduras e a segunda do fi ltro de cheiros.

Configuração do exaustor:

Para configurar a modalidade de functimento do exhaustor pretendida, com o aparecido desligado, pressione T5 durante circa de 6 segundos. O icone T2 ou T3 acende-se, indicado o tipo de instalacao: T2 aspirante, T3 filtrante. É possivel alterar o tipo de instalacao pressionando ciclicamente a tecla T5.

Para guardar a nova configuraçao, é necessario pressionar a tecla T1.

Modelos com pane1 Soft Button + Visor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botao, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade seguinte.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficar intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter également durante oestramento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automatico do exaustor é atraso 5 minutos. A contagem decrescente da hora do timer é visualizada no visor. O timer pode ser confi gurado apenas para as velocidadesmanuals, não para o booster.

T6 ON/OFF Iuzes

Aviso fi Itro de gorduras e cheiros

Se a barra em cima, à esquerda, fi car intermitente, significa que o filtro de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significica que o filtro de cheiros está saturado.

Se ambas as barras fi caretm intermitentes, significa queAmbos os filtros está saturados.

Sera necessario proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este最後, apenas para os exaustores filtrantes.

Para efectuar o reset do contador do fi Itro:

Enquanto o exaustor está ligado, pressione T4 durante elesometimes. No caso de avisao simultaneo de outros os filtros, é necessario repetir a operacao de reset.

A primaire sequencia faz o reset do fi Itro de gorduras e a segunda do fi Itro de cheiros.

Configuração do exaustor

Para configurar a modalidade de functiimento do exhaustor pretendida, com o aparecido desligado, pressione T4 durante circa de 6segundos.DepoS de um bip longo, o tipo de instalacao évisualizzato no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possével alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produits deslgue,guardando a ultima confi guração visualizada.

Manutenção e cuidado

Atença! Antes de qualquer operação de limpeza ou manutenção, deslgue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire aspeléculas de proteção
• Elimine as impurezas com uma esponja humida e pouco detergente neutro
• Enxague com um pan humido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periodica

O exaustor deve ser limpo frequentlymente (pelo menos com a mesma frequencia com que executa a manutenção dos fíltros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes liquidos neutros eágua morna.

Evite o uso de produits abrasivos ou corrosivos.

Atença: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implicá risco de incência. Recomendamos que signa as instruções sugeridas.

Declina-se qualquer responsabilitadepor eventuais danos ao motor ou incendios provocados por uma manutencao incorrecta ouleo incumprimento das advertencias acima.

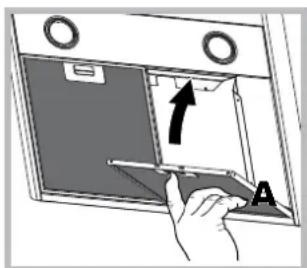

Manutenção dos fi ltros de gorduras (A)

O fi itro de gorduras retem as particas da cozedura; delve ser limpo polo menos uma vez por mês com detergentes não agressivos,manualmente ou na区内a de lavar louca, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o fi Itro de gorduras metalico pode perdar a cor, mas o desempenso de filtragem não sare alteracoes.

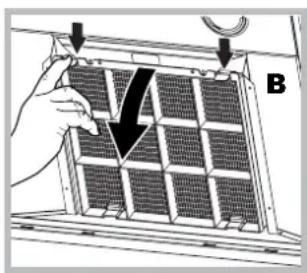

Substituicao do fi Itro de carvao (B)

O filtró de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtró de carvão verifica-se antes um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do fí Itro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte vezes.

Este fi Itro NAO pode ser lavado ou regenerado.

Desmontagem: Remover o过滤 de carvões activos pressionando as duas alavancas dienteiras que o fi xam ao exaustor.

PT

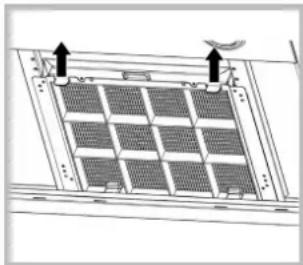

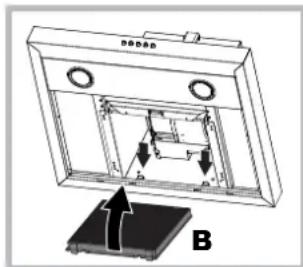

Montagem: Encaixar o fli tro de carvoes activos em primeiro lugar na parte deTRS das linguetas metálicas do exaustor e(before arente, pressionando as duas alavancas.

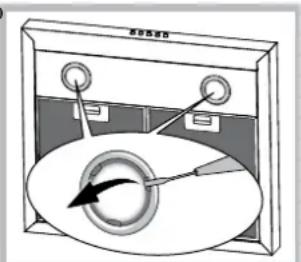

Substituição das lampadas

Desligue o aparelho da rede eléctrica e retire os fi ltros de gorduras.

Atença! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a proteção utilizing como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.

2. Substitua a lampada danificada. Utilize apenas lampadas com as mesmas caracteristicas das lampadas danifiadas (para mais informacoes, o presentes no manual segui

3. Volte a fechar a protecção (fi xaçao por encaixe).

Substituicao das lampadas LED

O exhaustor dispõe de umsystema de iluminação com base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relaçao àslampadas tradiconais. Para proceder à substituição, contacte o service de assistência.

Cabo electrico

Se o cabo de alimentação estiver danificado, pode ser substituídoelo fabricante ouelo seu service de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparecido está em conformidade com a Direiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electronicos (REEE). Ao assegurar que este produit é eliminado corretoamente, o'utilizar contribui para prevenir as potecções consequências negativas para o ambiente e a Saúde.

O*símbolo presente no produits ou na documentação de accompanying significiça que este produit não deve ser tratado como lixo dométrico e deve ser entrega jusqu'à��o de recolha para reciclagem de apareiros electricos e electrónicos adequado. Elimine-o seguido as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produits, contacte o département local adequado, o服务于de recolha de lixo dométrico ou a loja onde adquiriu o produits.

Anomalias e soluções

Se algo parecer não funciona, antes de contactar o服务于 Assistência, efetue os seguiços controlos simples:

Se o exaustor nao funciona:

Verifi que se:

• não existe una quebra de corrente.
• foi selecionada uma velocidade.

Se o exaustor tem um desempenso hr fraco:

Verifi que se:

• a velocidade do motor selecionada é sufici CCTe para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulacao de ar.
• o fi Itro de carvão não está gasto (exaustor na versão fi Itrante).

Se o exaustor se tiver desligado durante o funciona normal:

Verifi que se:

• não existe una quebra de corrente.
• o disposicao de interrupcao omnipolar nao foi activado.

Em caso de eventuales anomalias de funciona, antes de ser dirigir ao service de Assistencia, desligue o aparelho da alimentacao eletrica durantePEGo menos 5 segculos, retirando a fi cha da tomada, e voltte a ligao.
Casoa a anomalia ainda se verifi que, contacte o service de assistencia.

• Ha somente em algunos modelos

Installatie
