INSTRUKCJA OBSŁUGI HNB 9.8 ADI X HA HOTPOINT

Kullanım talimatları

OCAK DAVLUMBAZ Spis treści

Instrukcja obsługi,2

Serwis Techniczny,29

Elementy sterownicze TBOX,56

Konserwacja i pielęgnacja,57

Usterki i środki zaradcze,58

! Instrukcję należy zachować w celu

późniejszego korzystania. W przypadku

sprzedaży, odstąpienia lub przeniesienia

urządzenia, należy upewnić się, że jest

ona do niego dołączona.

! Instrukcję należy uważnie przeczytać:

zawiera ona ważne informacje na temat

instalacji, użytkowania i bezpieczeństwa.

! Nie wolno wprowadzać zmian

o charakterze elektrycznym lub

mechanicznym do urządzenia lub

przewodów odprowadzających.

Bezpieczeństwo ogólne

• Minimalna odległość między powierzchnią

płyty grzejnej, na której stawiane są

naczynia, a najniższą częścią okapu nie

może wynosić mniej niż:

65 cm, jeśli okap jest zainstalowany

nad gazową płytą grzejną

55 cm, jeśli okap jest zainstalowany

nad elektryczną płytą grzejną.

Jeśli w instrukcji instalacji gazowej

płyty grzejnej wskazana jest większa

minimalna odległość od okapu, należy

• Okap wyposażony jest w rozporowe

kołki mocujące, które są odpowiednie do

większości ścian/sufi tów. Należy jednak

skonsultować się z wykwalifi kowanym

technikiem, w celu potwierdzenia, czy

materiały są odpowiednie do danego

rodzaju ściany/sufitu, które muszą

utrzymać ciężar okapu.

• Uwaga! Nie podłączać urządzenia do

sieci elektrycznej, dopóki instalacja nie

zostanie w pełni zakończona.

• Przed przystąpieniem do jakichkolwiek

czynności związanych z czyszczeniem

lub konserwacją, należy odłączyć okap

od zasilania elektrycznego, wyjmując

wtyczkę z kontaktu lub wyłączając

wyłącznik główny lokalu mieszkalnego.

• Do wykonywania wszystkich prac

instalacyjnych i konserwacyjnych,

należy korzystać z rękawic roboczych.

• Urządzenie nie powinno być uż

przez dzieci lub osoby o ograniczonej

sprawności fizycznej, zmysłowej

lub umysłowej oraz nieposiadające

odpowiedniego doświadczenia lub

wiedzy, o ile nie znajdują się one pod

nadzorem osoby odpowiedzialnej za

ich bezpieczeństwo bądź nie zostały

przez tę osobę przeszkolone w zakresie

• Należy pilnować, aby dzieci nie bawiły

• Nie należy nigdy korzystać z urządzenia

bez prawidłowo zamontowanego fi ltra

przeciwtłuszczowego!

• Na okapie NIGDY nie należy stawiać

żadnych przedmiotów, chyba że

taka możliwość zostanie wyraźnie

• W pomieszczeniu należy zapewnić

odpowiednią wentylację, jeśli okap

kuchenny jest używany równocześnie

dzeniami na gaz lub inne

• Powietrze zasysane przez okap nie

może być odprowadzane do przewodu

wylotowego spalin wytworzonych przez

urządzenia gazowe lub pracujące na

• Należy przestrzegać wszystkich

przepisów dotyczących odprowadzania

• Surowo zabrania się gotowania potraw

na otwartym ogniu pod okapem;

stosowanie otwartego ognia szkodzi

fi ltrom i może być źródłem pożarów,

dlatego też należy go bezwzględnie

• Zaleca się stałe nadzorowanie potraw

podczas ich smażenia, aby zapobiec

zapaleniu się rozgrzanego oleju.

• Jeśli chodzi o środki techniczne

oraz środki bezpieczeństwa, jakie

muszą zostać zastosowane przy

odprowadzaniu dymów, należy ściśle

przestrzegać przepisów lokalnych

• Urządzenie powinno być często myte,

zarówno wewnątrz, jak i na zewnątrz

(CO NAJMNIEJ RAZ W MIESIĄ

czym należy przestrzegać konkretnych

wskazówek konserwacyjnych

zawartych w niniejszej instrukcji).

• Nieprzestrzeganie zasad związanych z

czyszczeniem okapu oraz z wymianą

i czyszczeniem filtrów stwarza

niebezpieczeństwo pożaru.19

• Nie korzystać z okapu bez prawidłowo

zamontowanych lamp, ani też nie

pozostawiać go w takim stanie w związku

z możliwym niebezpieczeństwem

porażenia prądem elektrycznym.

• Producent nie ponosi żadnej

odpowiedzialności za problemy z

urządzeniem oraz za jego uszkodzenia

lub pożary wynikłe z nieprzestrzegania

wskazówek zawartych w niniejszej

• Uwaga! Dostępne części mogą się

bardzo mocno rozgrzać, jeśli korzysta

się z nich wraz z urządzeniami do

takému typu varenia.

! Nigdy nie korzystać z usług nieautoryzowanych techników.

• Model urządzenia (Mod.)

• Numer seryjny (S/N)

Te ostatnie informacje można znaleźć na tabliczce

znamionowej umieszczonej na urządzeniu.

Prawidłowy sposób instalacji urządzeniu przedstawiono

na rysunkach na pierwszych stronach niniejszej instrukcji.

Instalacja musi zostać przeprowadzona przez

wykwalifi kowany personel.

Podłączenie do sieci elektrycznej

Napięcie sieciowe musi odpowiadać napięciu wskazanemu

na etykiecie umieszczonej w wewnętrznej części okapu.

Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć

do gniazdka zgodnego z obowiązującymi normami i

umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie

jest wyposażony we wtyczkę (bezpośrednie podłączenie do

sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu,

należy zastosować znormalizowany wyłącznik dwubiegunowy,

który umożliwi całkowite odcięcie od sieci elektrycznej w

warunkach kategorii przepięć III, zgodnie z zasadami instalacji.

Uwaga! Przed połączeniem obwodu okapu z siecią zasilania

i sprawdzeniem jego działania, należy zawsze sprawdzić,

czy kabel sieciowy został prawidłowo zamontowany.

Odprowadzanie powietrza (w wersjach wyciągowych)

Okap należy połączyć z przewodami i otworami

odprowadzającymi o średnicy odpowiadającej średnicy wylotu

powietrza (kołnierza łączącego). Użycie przewodów i otworów

w ścianie o mniejszej średnicy spowoduje zmniejszenie

wydajności wyciągu i znaczny wzrost hałasu. Producent jest

pod tym względem zwolniony z wszelkiej odpowiedzialności.

! Należy użyć przewodu o jak najmniejszej długości.

! Należy użyć przewodu o jak najmniejszej ilości łuków

! Należy unikać znacznych zmian w przekroju przewodu.

! Należy korzystać z przewodu o jak najbardziej gładkiej

powierzchni wewnętrznej.

! Materiał, z którego wykonany jest przewód, musi być

zgodny z przepisami.

! Okapu nie należy przyłączać do przewodów

odprowadzających spaliny innych urządzeń (kotłów,

kominków, piecyków, itp.).

! Wykonując wylot powietrza należy się stosować do zaleceń

właściwych organów. Odprowadzane powietrze nie może być

usuwane przez wgłębienie w ścianie, z wyjątkiem sytuacji,

gdy takie wgłębienie jest przeznaczone do tego właśnie celu.

! Lokal należy zaopatrzyć we wloty powietrza, aby

okap nie spowodował powstania ujemnego ciśnienia w

pomieszczeniu (nie może ono przekraczać 0,04 mbar).

! Producent jest zwolniony z wszelkiej odpowiedzialności,

w przypadku, gdy powyższe normy nie są przestrzegane.

Filtrująca czy wyciągowa?

! Państwa okap jest gotowy do użytku w wersji wyciągowej.

W celu korzystania z okapu w wersji fi ltrującej, należy

zainstalować ZESTAW DODATKOWY.

Uwaga: Jeśli dodatkowy system filtrujący z węglem

aktywnym jest dostarczany na wyposażeniu, to, w

niektórych przypadkach, może być już zainstalowany w

okapie. Informacje na temat przekształcenia okapu z wersji

wyciągowej w wersję fi ltrującą zostały zawarte w niniejszej

instrukcji (zob. “Wersja fi ltrująca”).

Okap oczyszcza powietrze i wyrzuca je na zewnątrz przez

przewód odprowadzający (średnica 150 mm) przymocowany

do kołnierza łączącego. Średnica przewodu odprowadzającego

musi odpowiadać średnicy pierścienia łączącego.

Uwaga! Przewód odprowadzający nie jest dostarczony i

należy go zakupić. W części poziomej przewód musi być

lekko nachylony do góry (około 10°), co ułatwia transport

powietrza na zewnątrz. Jeśli okap jest wyposażony w fi ltry

z węgłem aktywnym, należy je wyjąć.

Okap oczyszcza powietrze i wprowadza je ponownie do

pomieszczenia. Aby móc korzystać z okapu w tej wersji, należy

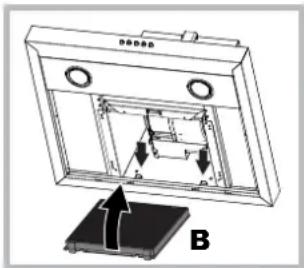

zainstalować dodatkowy system fi ltrujący z węglem aktywnym.

W tej wersji konieczny jest defl ektor powietrza, element

redukcyjny i fi ltr/-y z aktywnym węglem. Otwory do usuwanie

powietrza w przewodzie górnym muszą się znajdować w

Dane techniczne ModelWysokość (cm) Szerokość (cm) Głębokość (cm) Ø przewodu odprowadzają-cego (cm)TBOX 60cm 61-82 59.8 50 15/12TBOX 90cm 61-82 89.9 50 15/12Oznaczenie modelu Żarówka (V)Pobór prądu przez żarówkę (W) Całkowity pobór prądu (W)HNB 9.6 LMI X/HA Led 2 x 3 176HNB 9.5S AM X/HAHNB 6.5S AM X/HAHalogenowa 2 x 20 185Oznaczenie modelu Żarówka (V)Pobór prądu przez żarówkę (W) Całkowity pobór prądu (W)HNB 6.5S CB X/HAHNB 9.5S CB X /HALC 2 x 25 195Oznaczenie modelu Żarówka (V)Pobór prądu przez żarówkę (W) Całkowity pobór prądu (W)HNB 6.7 AD X/HAHNB 9.8 ADI X /HAHalogenowa 2 x 20 240

Moc Napięcie Gwint Wymiary Halogenowa 25 W 2 x 25 W 230 V G9 L40xØ14 Halogenowa 20 W 2 x 20 W 12 V G4 L30xØ10LED *Grupa ryzyka 1 według normy EN 62471 Okapy są zgodne z następującymi Dyrektywami UE:

• “Low voltage” Directive 2006/95/EC (12-12-2006)

• “EMC” Directive 2004/108/EC (15-12-2004)

* Tylko w niektórych modelach56

PL Elementy sterownicze TBOX Modele z mechanicznym panelem przyciskowym

HNB 9.6 LMI X/HA - HNB 9.5S AM X/HA HNB 6.5S AM X/HA T1 T2 T3 T4 T5

Naciśnięcie przycisku podczas pracy okapu powoduje jego

przejście w stan OFF.

Naciśnięcie przycisku powoduje przejście okapu z

poprzedniego stanu do prędkości 1.

Naciśnięcie przycisku powoduje przejście okapu z

poprzedniego stanu do prędkości 2.

Naciśnięcie przycisku powoduje przejście okapu z

poprzedniego stanu do prędkości 3.

T5 ON/OFF oświetlenia

Modele z panelem przyciskowym Soft Button

HNB 6.5S CB X/HA - HNB 9.5S CB X /HA T1 T2 T3 T4 T5

Naciśnięcie przycisku powoduje przejście okapu z

poprzedniego stanu do prędkości 1.

Naciśnięcie przycisku powoduje przejście okapu z

poprzedniego stanu do prędkości 2.

Naciśnięcie przycisku powoduje przejście okapu z

poprzedniego stanu do prędkości 3.

Naciśnięcie przycisku powoduje przejście okapu z

poprzedniego stanu do prędkości intensywnej. Po 5

minutach okap powróci do poprzednio ustawionej prędkości;

naciśnięcie przycisku prędkości (T2, T3 lub T4) spowoduje

zaś wyjście z funkcji booster i ustawienie wybranej prędkoś

T6 ON/OFF oświetlenia

Sygnalizacja fi ltra tłuszczowego i

Miganie ikony pierwszej prędkości T2 oznacza nasycenie

fi ltra tłuszczowego, miganie ikony drugiej prędkości T3

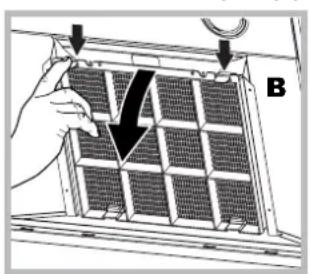

oznacza nasycenia fi ltra przeciwzapachowego. Miganie

obu ikon T2 i T3 oznacza nasycenie obu fi ltrów. Konieczne

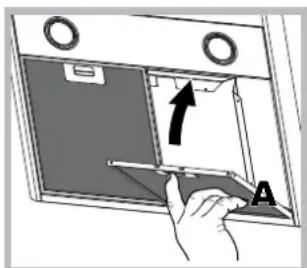

jest wówczas wyczyszczenie/wymiana fi ltrów tłuszczowych

“A” i/lub przeciwzapachowego “B” (zob.“Konserwacja i

Aby zresetować licznik fi ltra, należy:

Przy włączonym okapie nacisnąć na trzy sekundy T5.

Dioda sygnalizująca ostrzeżenie zamiga trzy razy, a

następnie powróci do wyświetlania zwykłego trybu

W przypadku równoczesnego sygnalizowania obu ostrzeżeń

dotyczących fi ltrów, należy powtórzyć resetowanie.

Pierwsze resetowanie odnosi się do fi ltra tłuszczowego,

drugie do fi ltra zapachowego.

żądanego trybu roboczego okapu, przy

wyłączonym urządzeniu należy nacisnąć T5 przez około 6

sekund. Ikony T2 lub T3 zapalą się, wskazując na rodzaj

instalacji: T2 wyciągowy, T3 fi ltrujący.

Tryb roboczy można zmienić naciskając cyklicznie przycisk

W celu zapisania nowej konfi guracji, należy nacisnąć jeden

Modele z panelem przyciskowym

Soft Button + Wyświetlacz

HNB 6.7 AD X/HA - HNB 9.8 ADI X /HA T1 T2 T3 T4 T5 T6

Naciśnięcie przycisku przy wyłączonym okapie, powoduje

ustawienie pierwszej prędkości. Naciśnięcie przycisku

podczas pracy okapu powoduje jego przejście w stan OFF.

Naciśnięcie przycisku powoduje przejście okapu do

poprzedniej prędkości.

Naciśnięcie przycisku powoduje przejście okapu do

następnej prędkości.

Naciśnięcie przycisku powoduje przejście okapu z

poprzedniego stanu do prędkości intensywnej; na

wyświetlaczu miga powoli litera “b”. Po 5 minutach okap

powróci do poprzednio ustawionej prędkości. Ten sam efekt

można uzyskać poprzez naciśnięcie przycisku prędko

(T2 lub T3) podczas pracy okapu w trybie booster.

Naciśnięcie przycisku przy wyłączonym okapie, powoduje

ustawienie pierwszej prędkości. Naciśnięcie przycisku

podczas pracy okapu powoduje jego przejście w stan OFF.57

Za każdym naciśnięciem przycisku automatyczne

wyłączenie okapu jest opóźniane o 5 minut. Odliczanie w

minutach czasu timera będzie wyświetlane na wyświetlaczu.

Timer można ustawiać jedynie dla prędkości ręcznych, a

nie dla funkcji booster.

T6 ON/OFF oświetlenia

Sygnalizacja fi ltra tłuszczowego i przeciwzapachowego

Miganie paska w górze po lewej stronie

informuje o nasyceniu fi ltra tłuszczowego.

Miganie paska w górze po prawej stronie

informuje o nasyceniu filtra

Miganie obu pasków informuje o nasyceniu

Konieczne jest wówczas wyczyszczenie/wymiana

fi ltrów tłuszczowych “A” i/lub przeciwzapachowego “B”

(zob.“Konserwacja i pielęgnacja”), przy czym drugi rodzaj

fi ltrów dotyczy jedynie okapów fi ltrujących.

Aby zresetować licznik fi ltra, należy:

Przy włączonym okapie nacisnąć na trzy sekundy T4.

W przypadku równoczesnego sygnalizowania obu ostrzeżeń

dotyczących fi ltrów, należy powtórzyć resetowanie.

Pierwsze resetowanie odnosi się do fi ltra tłuszczowego,

drugie do fi ltra zapachowego.

W celu ustawienia żądanego trybu roboczego okapu, przy

wyłączonym urządzeniu, należy nacisnąć T4 przez około

6 sekund. Po długim sygnale dźwiękowym tryb roboczy

zostanie przedstawiony na wyświetlaczu:

(migający kwadrat w dole po lewej

(migający kwadrat w dole po prawej

Tryb roboczy można zmienić naciskając przycisk T4.

Aby opuścić tryb konfi guracji, należy nacisnąć jeden raz

przycisk T1, co spowoduje wyłączenie urządzenia przy

równoczesnym zapisaniu ostatniego wyświetlonego

Konserwacja i pielęgnacja

Uwaga! Przed przystąpieniem do jakichkolwiek

czynności związanych z czyszczeniem lub konserwacją,

należy odłączyć okap od zasilania elektrycznego,

wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik

główny lokalu mieszkalnego.

Pierwsze czyszczenie

• Zdjąć folie ochronne

• Usnąć zanieczyszczenia wilgotną gąbką z małą ilością

• Spłukać wilgotną szmatką

• Wytrzeć miękką szmatką; jeśli okap jest ze stali nierdzewnej,

należy wycierać zgodnie z kierunkiem satynowania metalu

Czyszczenie okresowe

Okap należy często czyścić (przynajmniej z tą samą

częstotliwością, z jaką przeprowadza się

fi ltrów tłuszczowych), zarówno w środku, jak i z zewnątrz.

Do czyszczenia należy użyć wilgotnej szmatki, neutralnego

detergentu w płynie i letniej wody.

Należy unikać stosowania produktów o właściwościach

ściernych lub korozyjnych.

Uwaga: Nieprzestrzeganie zasad związanych z czyszczeniem

okapu i wymianą fi ltrów stwarza niebezpieczeństwo pożaru.

W związku z tym zaleca się ściśle przestrzegać podanych

instrukcji. Producent nie ponosi żadnej odpowiedzialności za

ewentualne uszkodzenia silnika lub pożary spowodowane

niewłaściwą konserwacją bądź nieprzestrzeganiem wyżej

Konserwacja fi ltrów przeciwtłuszczowych (A)

A Filtr przeciwtłuszczowy

zatrzymuje cząsteczki

tłuszczu powstające podczas

gotowania; należy go czyścić

co najmniej raz na miesiąc

przy użyciu łagodnych

detergentów, ręcznie lub w

temperaturach i w krótkim

Aby rozmontować filtr tłuszczów, należy pociągnąć

sprężynowy uchwyt zwalniający. Po myciu w zmywarce

metalowy fi ltr przeciwtłuszczowy może stracić kolor, ale

jego zdolność fi ltrowania nie zmienia się.

Konserwacja fi ltra węglowego (B)

Filtr węglowy zatrzymuje nieprzyjemne zapachy powstające

podczas gotowania. Nasycenie fi ltra węglowego następuje

po jego dłuższym lub krótszym użytkowaniu w zależności

od rodzaju kuchni i regularności czyszczenia filtra

tłuszczowego. Wkład należy w każ

przynajmniej co dwadzieścia miesiące.

Ten fi ltr NIE może być myty ani regenerowany

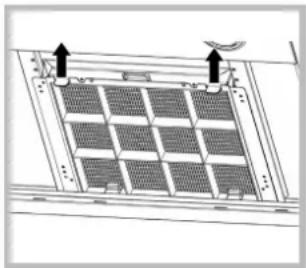

B Demontaż: Wyjąć filtr z

aktywnym węglem naciskając

dwie umieszczone z przodu

dźwignie, które mocują go do

PL B Montaż: Zaczepić filtr z

aktywnym węglem najpierw z

następnie z przodu naciskając

Odłączyć urządzenie od sieci zasilania elektrycznego i

wyjąć fi ltry przeciwtłuszczowe.

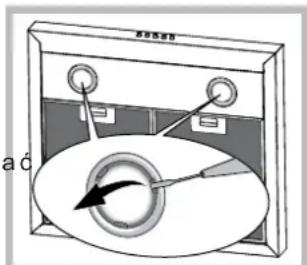

Uwaga! Przed dotknięciem żarówek, należy upewnić się,

1. Zdjąć osłonę podważając

j ą mał ym, pł askim

śrubokrętem lub podobnym

2. Wymienić uszkodzoną

wyłącznie żarówki o takich

(szczegółowe informacje w danych technicznych

podanych w instrukcji).

3. Zamknąć osłonę (mocowanie zatrzaskowe).

Okap jest wyposażony w system oświetlenia oparty

na technologii LED. Diody Led gwarantują optymalne

oświetlenie, dłuższą żywotność i mniejsze zużycie energii

w porównaniu z tradycyjnymi żarówkami. W celu wymiany,

należy się zwrócić do serwisu.

Jeśli kabel zasilania jest uszkodzony, może zostać

wymieniony przez producenta lub jego serwis obsługi

technicznej, tak aby uniknąć jakiegokolwiek ryzyka.

USUWANIE To urządzenie posiada znak zgodności z Dyrektywą

Europejską 2012/19/WE, Waste Electrical and Electronic

Equipment (WEEE). Upewniając się, że ten produkt zostanie

usunięty w prawidłowy sposób, użytkownik przyczynia się

do zapobiegania potencjalnemu negatywnemu wpływowi

na środowisko i zdrowie.

Symbol na produkcie lub na dołączonej do niego

dokumentacji informuje, że to urządzenie nie powinno być

traktowane jak zwykłe odpady domowe, lecz musi zostać

przekazane do odpowiedniego punktu zbiórki urządzeń

elektrycznych i elektronicznych w celu recyklingu. Należy je

zezłomować, stosując się do lokalnych przepisów w zakresie

usuwania odpadów. W celu uzyskania dodatkowych

informacji dotyczących unieszkodliwiania, odzyskiwania

i recyklingu tego produktu, należy się skontaktować z

właściwym miejscowym urzędem, z punktem zbiórki

odpadów pochodzących z gospodarstw domowych lub ze

sklepem, w którym produkt został zakupiony

Usterki i środki zaradcze

Jeśli w działaniu urządzenia dojdzie do usterek, przed

skontaktowaniem się z Serwisem Technicznym, należy

przeprowadzić następujące proste kontrole:

Jeśli okap nie działa:

• dopływ prądu nie został przerwany.

• wybrano jedną z prędkości.

Jeśli skuteczność działania okapu jest niska:

• Wybrana prędkość silnika jest odpowiednia do ilości

uwalnianych spalin i oparów.

• Kuchnia jest wystarczająco wietrzona, umożliwiając

prawidłowy dopływ powietrza.

• Filtr węglowy nie jest zużyty (okap w wersji fi ltrującej).

Jeśli okap wyłączył się podczas zwykłej pracy:

• dopływ prądu nie został przerwany.

• nie doszło do interwencji urządzenia wielobiegunowego.

W przypadku usterek w działaniu urządzenia, przed

skontaktowaniem się z Serwisem Technicznym, należy

odłączyć urządzenie od zasilania na co najmniej 5 sekund,

wyjmując wtyczkę z gniazdka, i ponownie przyłączyć. Jeśli

usterka nie znika, należy skontaktować się z serwisem

Tylko w niektórych modelach59

stejnými parametry jako
