MODE D'EMPLOI HNB 9.8 ADI X HA HOTPOINT
afin de pouvoir le consulter à tout
moment. En cas de vente, cession ou
déménagement, assurez-vous qu'il
l'utilisation et la sécurité.
! N'apportez pas de modifications
électriques ou mécaniques sur le produit
ou sur les conduits d'évacuation.12
et la partie la plus basse de la hotte de
cuisine doit être d’au moins :
65 cm si la hotte est installée au-dessus
55 cm si la hotte est installée au-dessus
d'une table de cuisson électrique.
Si la notice d'installation de la table de
cuisson à gaz préconise une distance
plus grande, veuillez en tenir compte.
• La hotte est équipée de chevilles de
fi xation adaptées à la plupart des murs
ou plafonds. Il est toutefois nécessaire
de s'adresser à un technicien afi n de
s'assurer que le matériel est adapté au
type de mur ou plafond, lequel doit être
suffi samment résistant pour supporter
• Attention ! Ne raccordez pas l'appareil au
réseau électrique tant que l'installation
n'est pas totalement terminée.
ou en coupant l'interrupteur général de
mentales limitées et qui ne possèdent
pas l'expérience et les connaissances
nécessaires, à moins qu'ils ne soient
sous la surveillance d'une personne
responsable de leur sécurité ou que
cette personne leur ait appris comment
utiliser l'appareil.
• Les enfants doivent être surveillés afi n
hotte est utilisée en même temps que
d'autres appareils à combustion utilisant
du gaz ou d'autres combustibles.
des fumées produites par d'autres
appareils de combustion utilisant du
gaz ou d'autres combustibles.
des aliments fl ambés sous la hotte ;
l'utilisation de fl ammes libres pourrait
interdit dans tous les cas.
• Il est conseillé de surveiller la cuisson
des aliments lorsque l'on a recours à la
friture, afi n d'éviter que l'huile chauffée
à trop haute température ne prenne feu.
techniques et de sécurité à adopter
pour l'évacuation des fumées, s'en
tenir étroitement aux dispositions des
autorités locales compétentes.13
ce qui est expressément indiqué dans
les instructions d'entretien présentes
• Le non-respect des règles de nettoyage
de la hotte et de remplacement et
nettoyage des fi ltres peut être à l'origine
de risques d'incendie.
• N'utilisez et ne laissez pas la hotte sans
ampoules correctement installées, sous
peine de vous exposer à un risque de
secousse électrique.
• Nous déclinons toute responsabilité
des instructions présentes dans ce
• Attention ! Les parties accessibles
de cocción y la parte inferior de la
campana debe ser de al menos:
65 cm si la campana se instala sobre
55 cm si la campana se instala sobre
una placa eléctrica.
Ces informations figurent sur la plaque signalétique
apposée sur l’appareil
L’installation doit être effectuée par du personnel qualifi é.
Raccordement électrique
elle est dotée d'une prise, branchez la hotte sur une prise
électrique conforme aux normes en vigueur et située dans
un endroit accessible. Si elle ne possède pas de prise
(raccordement direct au réseau), ou si la prise ne se trouve
pas à un endroit accessible, installez un interrupteur bipolaire
conforme aux normes permettant d'assurer la déconnexion
totale du réseau dans les conditions de la catégorie de
surtension III, conformément aux règles d'installation.
Attention ! Contrôlez toujours que le câble d'alimentation
de la hotte à l'alimentation réseau et d'en vérifi er le bon
muraux ayant un diamètre équivalent à la sortie d'air (bride
de raccord). L’utilisation de tubes et d'orifi ces d'évacuation
muraux de diamètre inférieur entraînera une diminution des
performances d'aspiration et une augmentation sensible du
niveau de bruit. Nous déclinons dont toute responsabilité
! Respectez la longueur de conduit minimale indispensable.
! Utilisez un conduit présentant le moins de courbes possible.
! Évitez les changements importants de section du conduit.
! Utilisez un conduit le plus lisse possible à l'intérieur.
! Le matériau du conduit doit être de approuvé par la
(chaudières, cheminées, poêles à bois, etc.).
! Pour l'évacuation de l'air vicié, respectez les prescriptions
des autorités compétentes. En outre, l'air à évacuer ne doit
pas être envoyées dans une cavité du mur, à moins que
cette cavité ne soit spécialement destinée à cela.
! Équipez la pièce de prises d'air afi n d'éviter que la hotte
ne crée une pression négative dans la pièce (la pression
ne doit pas dépasser les 0,04 mbar).
! L'entreprise décline toute responsabilité en cas de non-
respect de ces normes.
Recyclage ou évacuation extérieure ?
! Votre hotte est prête à être installée en version à
la transformation de la hotte de la version à évacuation
extérieure en version recyclage sont contenues dans ce
manuel (voir la section « Version fi ltrante »).
bride de raccord. Le diamètre du tube d'évacuation doit
être équivalent au diamètre de la bague de raccordement.
Attention ! Le tube d'évacuation n'est pas fourni et doit
être acheté séparément. Dans la partie horizontale, le tube
doit présenter une légère inclinaison vers le haut (d'environ
10°) de manière à pouvoir acheminer plus facilement l'air
vers l'extérieur. Si le hotte est doté de fi ltres à charbon, ces
derniers doivent être retirés.
de fi ltrage supplémentaire à base de charbons actifs.
Pour cette version, il faut un défl ecteur d'air, une réduction
et un ou des fi ltres à charbon. Le tube supérieur doit avoir
ses orifi ces d'évacuation de l'air orientés vers le haut.
T5 Allumage/extinction des lampes
Modèles avec clavier tactile
revient à la vitesse précédemment réglée ; si, en revanche, on
appuie sur l'un des boutons de vitesse (T2, T3 ou T4), la hotte
quitte la fonction booster et passe à la vitesse sélectionnée.
T6 Allumage/extinction des lampes
Avertissements relatifs aux fi ltres à graisses et à
des filtres. Il faut donc procéder au nettoyage ou au
remplacement des fi ltres à graisses « A » et/ou à odeurs
« B » (voir « Entretien et soin »).
La première séquence réinitialise le fi ltre à graisses et la
seconde le fi ltre à odeurs.
Confi guration de la hotte :
Pour confi gurer le mode de fonctionnement de la hotte,
appuyer sur T5 pendant environ 6 secondes, appareil
éteint. Les icônes T2 ou T3 s'allument pour indiquer le type
Pour sauvegarder la nouvelle confi guration, il faut appuyer
individuellement sur la touche T1.
Modèles avec clavier tactile + écran
sur ce bouton pendant le fonctionnement, la hotte s'éteint.
Lorsque l'on appuie sur ce bouton alors que la hotte est
éteinte, on active la première vitesse. Lorsque l'on appuie
sur ce bouton pendant le fonctionnement, la hotte s'éteint.41
à rebours de la minuterie est affi ché en minutes sur l'écran.
La minuterie ne peut être utilisée que pour les vitesses
manuelles et pas pour la fonction booster.
T6 Allumage/extinction des lampes
Avertissements relatifs aux fi ltres à graisses et à odeurs
Lorsque la barre située en haut à gauche
clignote, cela indique la saturation du fi ltre
Lorsque la barre située en haut à droite
clignote, cela indique la saturation du fi ltre
Lorsque les deux barres clignotent, cela
indique la saturation des deux fi ltres.
Alors que la hotte est allumée, appuyez pendant trois
secondes sur le bouton T4.
En cas d'avertissement relatif aux deux fi ltres en même
temps, il faut répéter l'opération de réinitialisation.
La première séquence réinitialise le fi ltre à graisses et la
seconde le fi ltre à odeurs.
Confi guration de la hotte
Pour confi gurer le mode de fonctionnement de la hotte,
appuyer sur T4 pendant environ 6 secondes,appareil éteint.
Après un bip long, le type d'installation est affi ché à l'écran :
sur le bouton T4. Pour quitter le mode confi guration, il faut
appuyer une fois sur T1. L'appareil se trouve alors éteint et
la dernière confi guration affi chée est sauvegardée.
Attention ! Avant toute opération de nettoyage ou d'entretien,
• Rincez avec un chiffon humide
• Séchez avec un chiffon doux en suivant le sens de
satinage du métal si la hotte est en inox
Nettoyage périodique
La hotte doit être nettoyée fréquemment (au moins aussi
à la fois à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser
un chiffon imbibé de détergent liquide neutre et d'eau tiède.
Évitez l'utilisation de produits abrasifs ou corrosifs.
de risques d'incendie. Il est donc recommandé de s'en
tenir aux instructions suggérées. Nous déclinons toute
responsabilité en cas d'éventuels dommages subis par le
moteur ou d'incendies provoqués par un mauvais entretien
ou le non-respect des avertissements ci-dessus.

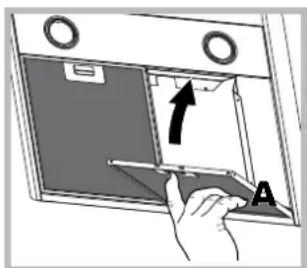

Entretien des fi ltres anti-graisse (A)
provenant de la cuisson ; il
doit être nettoyé au moins une
fois par mois avec des
détergents non agressifs, à la
main ou bien au lave-vaisselle
à basse température et en

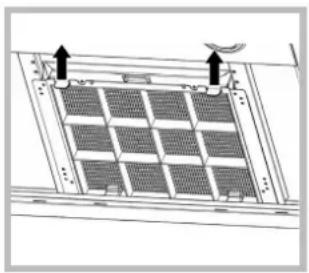

Pour démonter le filtre à
graisses, tirez sur la poignée de décrochage à ressort. Si
on le lave au lave-vaisselle, le fi ltre anti-graisse métallique
pourrait se décolorer, mais cela n'altère en rien ses
performances de fi ltrage.

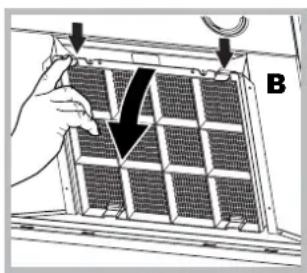

Entretien du fi ltre à charbon (B)
Le filtre à charbon retient les odeurs désagréables
provenant de la cuisson. La saturation du fi ltre à charbon
est atteinte au bout d'une durée d'utilisation plus ou moins
longue, selon le type de cuisine et la régularité avec laquelle
le fi ltre anti-graisse est nettoyé. Dans tous les cas, il faut
remplacer la cartouche au moins tous les vingt mois.
Ce fi ltre NE peut PAS être lavé ou régénéré
appuyant sur les deux leviers
à l'avant qui le fixent à la
plaçant d'abord à l'arrière sur
les languettes métalliques de
la hotte puis à l'avant en
appuyant sur les deux leviers.

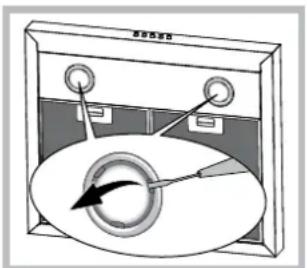

Remplacement des ampoules
Déconnectez l'appareil du réseau électrique et retirez les
fi ltres anti-graisse.
les données techniques présentes dans le livret suivant).
3. Refermez la protection (fi xation à déclic).
Remplacement des ampoules LED
durée de vie et une consommation d’énergie réduite par
rapport aux lampes traditionnelles. Pour leur remplacement,
s’adresser au service d’assistance technique.
technique afi n d'éviter tout danger.
MISE AU REBUT Cet appareil est conforme à la Directive Européenne
2012/19/CE relative aux déchets d'équipements électriques
et électroniques (DEEE). En veillant à mettre au rebut
correctement ce produit, l'utilisateur contribue à prévenir les
éventuelles conséquences négatives pour l'environnement
Le symbole présent sur le produit ou sur la
documentation qui l'accompagne indique que ce produit ne
doit pas être traité comme un déchet ménager mais qu'il
doit être déposé dans un point de collecte spécialisé dans
le recyclage des appareils électriques et électroniques.
Veuillez respecter les normes locales en vigueur en matière
d'élimination des déchets. Pour plus d'informations sur le
traitement, la récupération et le recyclage de ce produit,
veuillez contacter les autorités locales, le service de collecte
des ordures ménagères ou le magasin dans lequel vous
avez acheté le produit.
Anomalies et remèdes
Si quelque chose semble ne pas fonctionner, avant
d'appeler le Service d'assistance, veuillez vérifi er les points
• il n'y a pas de coupure de courant.
• une vitesse a bien été sélectionnée.
Si la hotte affi che un mauvais rendement :
de fumée et de vapeurs dégagée.
• La cuisine est suffi samment aérée pour permettre une
• le disjoncteur omnipolaire ne s'est pas déclenché.
En cas d'anomalies de fonctionnement éventuelles, avant
de vous adresser au service d'assistance, débranchez
l'appareil de l'alimentation électrique pendant au moins
5 secondes puis rebranchez-le. Si l'anomalie persiste,
encuentra en el interior de la campana. Si el aparato tiene
clavija, conectarla a una toma conforme a las normas
operación de restablecimiento.
La primera secuencia restablece la señal del fi ltro de grasas;
la segunda, la del fi ltro de olores.
Confi guración de la campana:
Para confi gurar el modo de funcionamiento de la campana,
a partir del producto apagado, pulse T5 aproximadamente
la duración del timer se visualiza en minutos en el display.
