NÁVOD K OBSLUZE HNB 9.8 ADI X HA HOTPOINT

Pokyny pro použití,2

Ovládací prvky zařízení TBOX,72

Poruchy a způsob jejich odstranění,743

! Je důležité, aby byl tento návod uschován

a aby mohl být kdykoli k dispozici za

účelem konzultace. V případě prodeje,

postoupení jiné osobě nebo stěhování

se ujistěte, že zůstane spolu s výrobkem.

! Pozorně si přečtěte uvedené pokyny:

Obsahují důležité informace o instalaci,

použití a bezpečnosti.

! Neprovádějte změny elektrického nebo

mechanického charakteru na samotném

výrobku ani na vypouštěcím potrubí.

Všeobecné bezpečnostní pokyny

• Minimální vzdálenost mezi opěrnou

plochou varných nádob na varném

zařízení a nejnižší částí kuchyňského

odsavače nesmí být menší než:

65 cm, když je odsavač nainstalován

nad plynovou varnou deskou;

55 cm, když je odsavač nainstalován

nad elektrickou varnou deskou.

Když je v návodu pro instalaci plynové

varné desky uvedena vyšší vzdálenost,

je třeba ji zohlednit.

• Odsavač je vybaven upevňovacími

kotvami vhodnými pro většinu stěn/

V každém případě je však třeba se

obrátit na kvalifikovaného technika,

abyste se ujistili o vhodnosti materiálů

s ohledem na druh stěny/stropu, která/ý

musí být dostatečně mohutná/ý, aby

udržel/a hmotnost odsavače.

• Upozornění! Nepřipojujte zařízení k

elektrické síti, dokud instalace není

• Před jakýmkoli úkonem čištění nebo

údržby odpojte odsavač od elektrické

sítě vytažením zástrčky nebo vypnutím

hlavního vypínače bytové jednotky.

• Při všech operacích instalace a údržby

použijte pracovní rukavice.

• Zařízení není určeno pro použití

dětmi ani osobami s omezenými

fyzickými, senzorickými nebo

mentálními schopnostmi nebo osobami

s chybějícími zkušenostmi a znalostmi,

pokud nejsou pod dohledem nebo

nejsou školeny ohledně používání

zařízení jinou osobou odpovědnou za

• Děti musí být kontrolovány, aby si

nehrály se zařízením.

• Nikdy nepoužívejte výrobek bez

namontovaného protitukového fi ltru!

• Odsavač nesmí být NIKDY používán

jako opěrná plocha, není-li to výslovně

• Při společném použití kuchyňského

odsavače s jinými zařízeními pro

spalování plynu nebo jiných paliv v jedné

místnosti musí odsavač disponovat

dostatečnou ventilací.

• Odsávaný vzduch nesmí být odváděn

do potrubí, které se používá pro

odvádění spalin ze zařízení spalujících

plyn nebo jiná paliva.

• Dodržujte všechny předpisy vztahující

se na vypouštění vzduchu.

• Je přísně zakázáno va

plameni pod odsavačem; použití

volného plamene je škodlivé pro fi ltry

a může způsobit vznik požáru, a proto

je třeba se mu jednoznačně vyhnout.

• Doporučuje se udržovat pod neustálou

kontrolou jídla připravovaná smažením,

aby se zabránilo vznícení přehřátého

• Ohledně technických a bezpečnostních

opatření, která je třeba přijmout pro

odvádění kouře, je třeba přísně

dodržovat nařízení kompetentních

• Výrobek je třeba pravidelně čistit,

jednak zevnitř, jednak zvenčí (Čištění

je třeba provádět NEJMÉNĚ JEDNOU MĚSÍČNĚ a v každém případě je třeba

dodržovat obsah pokynů pro údržbu,

uvedených v tomto návodu).

• Nedodržení pokynů pro čištění

odsavače a pro výměnu a čištění fi ltrů

představuje riziko vzniku požáru.

• Nepoužívejte ani nenechávejte odsavač

bez správně namontovaných žárovek

kvůli možnému nebezpečí zásahu

elektrickým proudem.

• Nebude nesena žádná odpovědnost za

případné poruchy, škody nebo požáry

způsobené na zařízení následkem

nedodržení pokynů uvedených v tomto

• Upozornění! Při použití přístupných

částí se zařízeními pro ohřev může dojít

k jejich ohřátí na velmi vysokou teplotu.

• Odsávač je vybavený upevňovacími

alebo údržby odpojte odsávač od

• Pri inštalácii a údržbe používajte

• Nikdy nepoužívajte výrobok bez

kontrolou jedlá pripravované pražením,

údržbu, uvedené v tomto návode).

kvôli možnému nebezpečenstvu zásahu

zariadení následkom nedodržania

! Nikdy se neobracejte na neautorizované techniky.

• Model zařízení (Mod.);

• Výrobní číslo (S/N).

Tyto informace se nacházejí na štítku s jmenovitými údaji,

umístěném na zařízení.

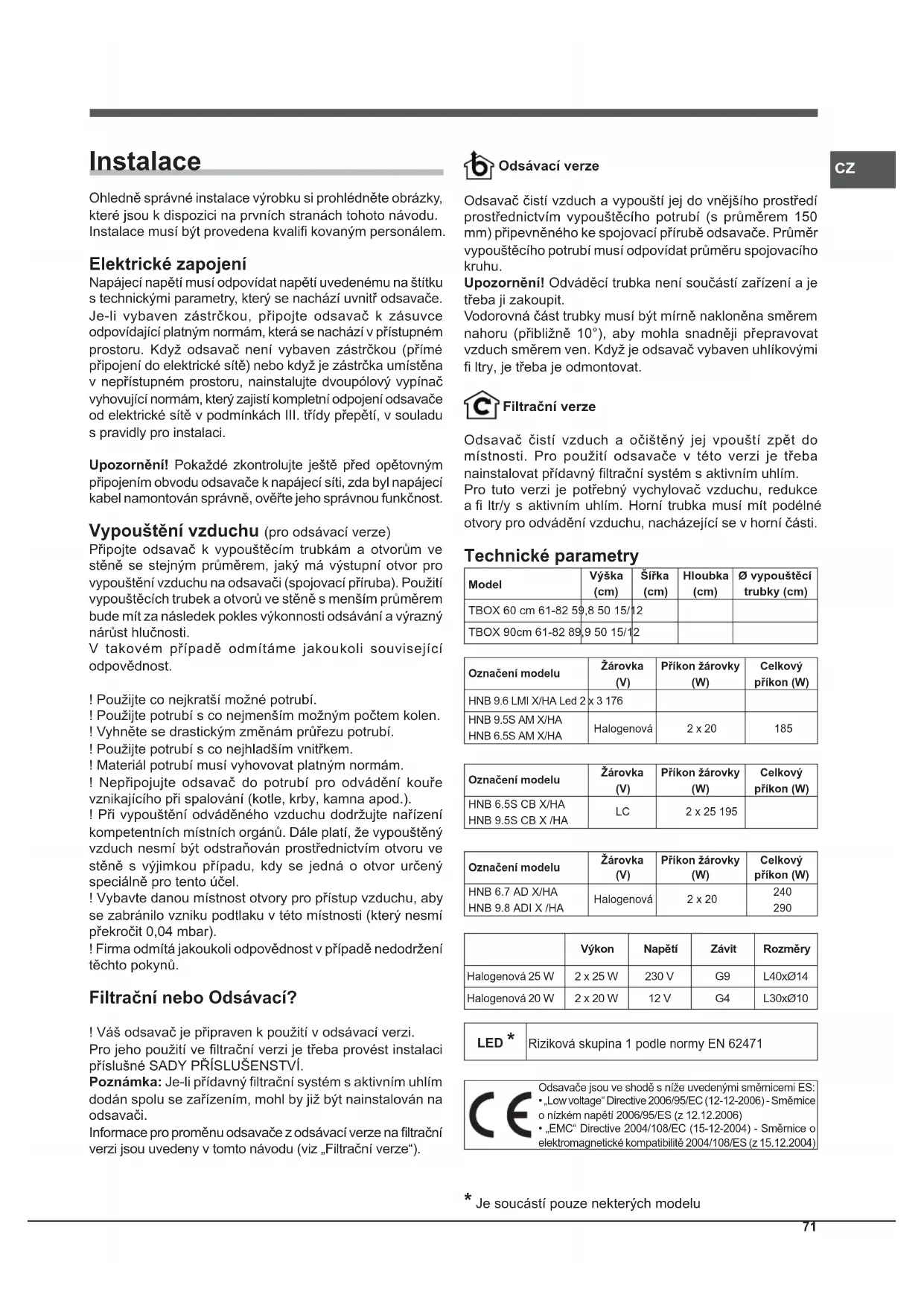

Ohledně správné instalace výrobku si prohlédněte obrázky,

které jsou k dispozici na prvních stranách tohoto návodu.

Instalace musí být provedena kvalifi kovaným personálem.

Napájecí napětí musí odpovídat napětí uvedenému na štítku

s technickými parametry, který se nachází uvnitř odsavače.

Je-li vybaven zástrčkou, připojte odsavač k zásuvce

odpovídající platným normám, která se nachází v přístupném

prostoru. Když odsavač není vybaven zástrčkou (přímé

připojení do elektrické sítě) nebo když je zástrčka umístěna

v nepřístupném prostoru, nainstalujte dvoupólový vypínač

vyhovující normám, který zajistí kompletní odpojení odsavače

od elektrické sítě v podmínkách III. třídy přepětí, v souladu

s pravidly pro instalaci.

Upozornění! Pokaždé zkontrolujte ještě před opětovným

připojením obvodu odsavače k napájecí síti, zda byl napájecí

kabel namontován správně, ověřte jeho správnou funkčnost.

Vypouštění vzduchu (pro odsávací verze)

Připojte odsavač k vypouštěcím trubkám a otvorům ve

stěně se stejným průměrem, jaký má výstupní otvor pro

vypouštění vzduchu na odsavači (spojovací příruba). Použití

vypouštěcích trubek a otvorů ve stěně s menším průměrem

bude mít za následek pokles výkonnosti odsávání a výrazný

V takovém případě odmítáme jakoukoli související

! Použijte co nejkratší možné potrubí.

! Použijte potrubí s co nejmenším možným počtem kolen.

! Vyhněte se drastickým změnám průřezu potrubí.

! Použijte potrubí s co nejhladším vnitřkem.

! Materiál potrubí musí vyhovovat platným normám.

! Nepřipojujte odsavač do potrubí pro odvádění kouře

vznikajícího při spalování (kotle, krby, kamna apod.).

! Při vypouštění odváděného vzduchu dodržujte nařízení

kompetentních místních orgánů. Dále platí, že vypouštěný

vzduch nesmí být odstraňován prostřednictvím otvoru ve

stěně s výjimkou případu, kdy se jedná o otvor určený

speciálně pro tento účel.

! Vybavte danou místnost otvory pro přístup vzduchu, aby

se zabránilo vzniku podtlaku v této místnosti (který nesmí

překročit 0,04 mbar).

! Firma odmítá jakoukoli odpovědnost v případě nedodržení

Filtrační nebo Odsávací?

! Váš odsavač je připraven k použití v odsávací verzi.

Pro jeho použití ve fi ltrační verzi je třeba provést instalaci

příslušné SADY PŘÍSLUŠENSTVÍ.

Poznámka: Je-li přídavný fi ltrační systém s aktivním uhlím

dodán spolu se zařízením, mohl by již být nainstalován na

Informace pro proměnu odsavače z odsávací verze na fi ltrační

verzi jsou uvedeny v tomto návodu (viz „Filtrační verze“).

Odsavač čistí vzduch a vypouští jej do vnějšího prostředí

prostřednictvím vypouštěcího potrubí (s průměrem 150

mm) připevněného ke spojovací přírubě odsavače. Průměr

vypouštěcího potrubí musí odpovídat průměru spojovacího

Upozornění! Odváděcí trubka není součástí zařízení a je

Vodorovná část trubky musí být mírně nakloněna směrem

nahoru (přibližně 10°), aby mohla snadněji přepravovat

vzduch směrem ven. Když je odsavač vybaven uhlíkovými

fi ltry, je třeba je odmontovat.

Odsavač čistí vzduch a očištěný jej vpouští zpět do

místnosti. Pro použití odsavače v této verzi je třeba

nainstalovat přídavný fi ltrační systém s aktivním uhlím.

Pro tuto verzi je potřebný vychylovač vzduchu, redukce

a fi ltr/y s aktivním uhlím. Horní trubka musí mít podélné

otvory pro odvádění vzduchu, nacházející se v horní části.

Technické parametry ModelVýška (cm) Šířka (cm) Hloubka (cm) Ø vypouštěcí trubky (cm)TBOX 60 cm 61-82 59,8 50 15/12TBOX 90cm 61-82 89,9 50 15/12Označení modeluŽárovka (V) Příkon žárovky (W) Celkový příkon (W)HNB 9.6 LMI X/HA Led 2 x 3 176HNB 9.5S AM X/HAHNB 6.5S AM X/HAHalogenová 2 x 20 185Označení modeluŽárovka (V) Příkon žárovky (W) Celkový příkon (W)HNB 6.5S CB X/HAHNB 9.5S CB X /HALC 2 x 25 195Označení modeluŽárovka (V) Příkon žárovky (W) Celkový příkon (W)HNB 6.7 AD X/HAHNB 9.8 ADI X /HAHalogenová 2 x 20 240

Výkon Napětí Závit Rozměry Halogenová 25 W 2 x 25 W 230 V G9 L40xØ14 Halogenová 20 W 2 x 20 W 12 V G4 L30xØ10 LED *Riziková skupina 1 podle normy EN 62471 Odsavače jsou ve shodě s níže uvedenými směrnicemi ES: • „Low voltage“ Directive 2006/95/EC (12-12-2006) - Směrnice o nízkém napětí 2006/95/ES (z 12.12.2006)• „EMC“ Directive 2004/108/EC (15-12-2004) - Směrnice o elektromagnetické kompatibilitě 2004/108/ES (z 15.12.2004) * Je soucástí pouze nekterých modelu72

CZ Ovládací prvky zařízení TBOX Modely s mechanickým tlačítkovým panelem

HNB 9.6 LMI X/HA - HNB 9.5S AM X/HA HNB 6.5S AM X/HA T1 T2 T3 T4 T5

T1 Vynulování motoru

Stisknutím tohoto tlačítka během činnosti odsavače dojde

k jeho přechodu do VYPNUTÉHO stavu.

Stisknutím tohoto tlačítka odsavač přejde z předchozího

stavu do stavu rychlosti 1.

Stisknutím tohoto tlačítka odsavač přejde z předchozího

stavu do stavu rychlosti 2.

Stisknutím tohoto tlačítka odsavač přejde z předchozího

stavu do stavu rychlosti 3.

T5 ZAPNUTÍ/VYPNUTÍ osvětlení

Modely s Tlačítkovým panelem typu Soft

Button (s jemnými tlačítky)

HNB 6.5S CB X/HA - HNB 9.5S CB X /HA T1 T2 T3 T4 T5

T1 Vynulování motoru

Stisknutím tohoto tlačítka odsavač přejde z předchozího

stavu do stavu rychlosti 1.

Stisknutím tohoto tlačítka odsavač přejde z předchozího

stavu do stavu rychlosti 2.

Stisknutím tohoto tlačítka odsavač přejde z předchozího

stavu do stavu rychlosti 3.

Stisknutím tohoto tlačítka odsavač přejde z předchozího

stavu do stavu intenzivní rychlosti. Po uplynutí 5 minut

odsavač znovu přejde do stavu předtím nastavené rychlosti;

stisknutím tlačítka rychlosti (T2, T3 nebo T4) dojde ke

zrušení funkce booster a k nastavení zvolené rychlosti.

T6 ZAPNUTÍ/VYPNUTÍ osvětlení

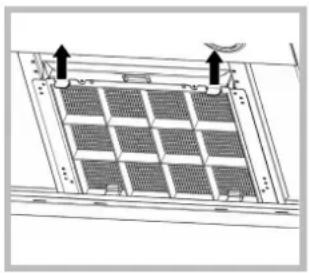

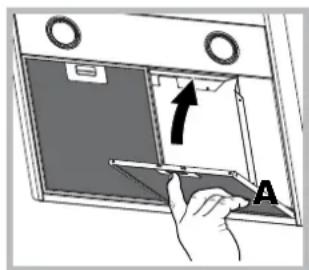

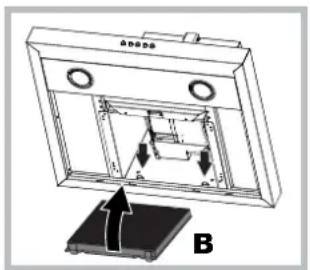

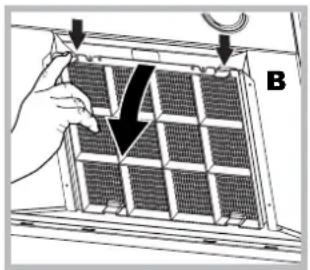

Signalizace protitukového a protizápachového fi ltru

Blikání ikony první rychlosti T2 informuje o nasycení

protitukového filtru, blikání ikony druhé rychlosti T3

informuje o nasycení protizápachového filtru, zatímco

blikání obou ikon T2 a T3 informuje o nasycení obou fi ltrů.

V takovém případě bude třeba provést vyčištění/výměnu

protitukového fi ltru „A“ a/nebo protizápachového fi ltru „B“

(viz „Údržba a péče“).

Při zapnutém odsavači stiskněte na dobu tří sekund tlačítko

LED signalizující upozornění třikrát zabliká a poté dojde

obnovení signalizace běžné činnosti.

V případě současné signalizace upozornění týkajících

se obou fi ltrů je třeba zopakovat operaci vynulování i pro

První posloupnost vynuluje protitukový filtr a druhá

protizápachový fi ltr.

Konfi gurace odsavače:

Pro konfi guraci požadovaného pracovního režimu odsavače

stiskněte při vypnutém výrobku tlačítko T5 na dobu přibližně

6 sekund. Rozsvícení ikon T2 nebo T3 bude informovat o

druhu instalace: T2 odsávací, T3 fi ltrační.

Druh instalace je možné změnit cyklickým stisknutím

Pro uložení nové konfi gurace je třeba jednou stisknout

Modely s Tlačítkovým panelem typu Soft

Button (s jemnými tlačítky) a Displejem

HNB 6.7 AD X/HA - HNB 9.8 ADI X /HA T1 T2 T3 T4 T5 T6

B T1 ZAPNUTÍ/VYPNUTÍ motoru

Stisknutím tohoto tlačítka při vypnutém odsavači dojde k

nastavení první rychlosti. Stisknutím tohoto tlačítka během

činnosti odsavače dojde k jeho přechodu do VYPNUTÉHO

Stisknutím tohoto tlačítka odsavač přejde do stavu

předchozí rychlosti.

Stisknutím tohoto tlačítka odsavač přejde do stavu

následující rychlosti.

Stisknutím tohoto tlačítka odsavač přejde z předchozího

stavu do stavu intenzivní rychlosti; na displeji bude blikat

písmeno „b“. Po uplynutí 5 minut odsavač znovu přejde

do stavu předtím nastavené rychlosti; stejného efektu lze

dosáhnout stisknutím tlačítka rychlosti (T2 nebo T3) během

použití funkce Booster.

Stisknutím tohoto tlačítka při vypnutém odsavači dojde k

nastavení první rychlosti. Stisknutím tohoto tlačítka během

činnosti odsavače dojde k jeho přechodu do VYPNUTÉHO

CZ T5 Časovač Při každém stisknutí tohoto tlačítka bude automatické vypnutí odsavače odloženo o dobu 5 minut. Na displeji bude zobrazeno odečítání doby nastavené na časovači. Časovač lze nastavit pouze pro manuální rychlosti, a ne pro booster.T5 ZAPNUTÍ/VYPNUTÍ osvětleníSignalizace protitukového a protizápachového fi ltruBlikání pruhu v levé horní části informuje o nasycení protitukového fi ltru.Blikání pruhu v pravé horní části informuje o nasycení protizápachového fi ltru.Blikání obou pruhů informuje o nasycení obou fi ltrů. V takovém případě bude třeba provést vyčištění/výměnu

protitukového fi ltru „A“ a/nebo protizápachového fi ltru „B“

(viz „Údržba a péče“); informace o protizápachovém fi ltru

se vztahuje pouze na fi ltrační verze. Vynulování počítadla fi ltru: Při zapnutém odsavači stiskněte na dobu tří sekund tlačítko T4.

V případě současné signalizace upozornění týkajících se obou

fi ltrů je třeba zopakovat operaci vynulování i pro druhý fi ltr. První posloupnost vynuluje protitukový filtr a druhá protizápachový fi ltr. Konfi gurace odsavače

Pro konfi guraci požadovaného pracovního režimu odsavače

stiskněte při vypnutém výrobku tlačítko T4 na dobu přibližně 6 sekund. Po zaznění dlouhého pípnutí bude na displeji zobrazen druh instalace: Odsávací (bude blikat čtvereček vlevo dole).Filtrační (bude blikat čtvereček vpravo dole). Je možné změnit druh instalace stisknutím tlačítka T4. Pro

ukončení zobrazování režimu konfi gurace je třeba jednou stisknout tlačítko T1; dojde k vypnutí zařízení a k uložení posledního zobrazeného nastavení. Údržba a péče

Upozornění! Před jakýmkoli úkonem čištění nebo údržby

odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky.Před čištěním • Sejměte ochranné fi lmy

• Odstraňte nečistoty vlhkou houbou a trochou neutrálního saponátu• Otřete vlhkým hadrem • Osušte jemným hadrem; v případě odsavače z nerezavějící oceli postupujte dle pokynů pro satinování kovuPravidelné čištění Odsavač je třeba čistit často (nejméně ve stejných intervalech, v jakých se provádí údržba protitukových fi ltrů), zevnitř i zvenčí. Při čištění používejte hadr navlhčený neutrálními čisticími prostředky a vlažnou vodou.Nepoužívejte abrazivní ani korozivní prostředky. Upozornění: Nedodržení pokynů pro čiště ní zařízení a pro výměnu fi ltrů představuje riziko vzniku požáru. Proto se doporučuje dodržovat uvedené pokyny. Odmítá se jakákoli odpovědnost za případné škody na motoru nebo požáry způsobené nesprávnou údržbou nebo nedodržením výše uvedených upozornění. Údržba protitukových fi ltrů (A)

A Protitukový filtr zachytává částice tuku pocházející z vaření; je třeba jej vyčistit

nejméně jednou měsíčně neagresivními čisticími prostředky, manuálně nebo v myčce nádobí, při nízké teplotě a při použití krátkého cyklu.Demontáž protitukového fi ltru se provádí potáhnutím odepínací rukojeti s pružinou. Při mytí protitukového fi ltru v myčce nádobí by mohlo dojít k jeho odbarvení, ale jeho fi ltrační schopnosti tím nebudou změněny. Údržba uhlíkového fi ltru (B) Uhlíkový fi ltr zachytává nepříjemné zápachy pocházející z

vaření. K nasycení uhlíkového fi ltru dochází po více či méně dlouhém období, v závislosti na druhu sporáku a pravidelnosti čištění protitukového fi ltru. V každém případě je třeba provést

výměnu náplně nejméně každé dvacet měsíce.

Tento fi ltr NEMŮŽE být podrobován mytí ani regeneraci.

B Demontáž: Vyjměte filtr s aktivním uhlím zatlačením dvou předních pák, kterými je připevněn k odsavači. B Montáž: Filtr s aktivním uhlím uchyťte nejdříve vzadu ke74

kovovým jazýčkům odsavače, a poté vpředu zatlačením

Odpojte zařízení z elektrické sítě a vyjměte protitukové fi ltry.

Upozornění! Dříve, než se dotknete žárovek, se ujistěte,

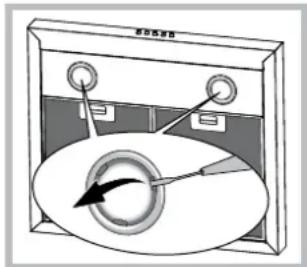

1. Vyjměte ochranný kryt po

jeho nadzvednutí malým

nebo podobným nástrojem.

2. Vy m ěňte vypálenou

stejnými parametry jako

vypálené (podrobnější

informace jsou uvedeny v

následujícím návodu).

3. Nasaďte zpět ochranný kryt (upevnění zacvaknutím).

Výměna žárovek LED *

Odsavač je vybaven systémem osvětlení, založeném na

technologii LED. LED zaručují ve srovnání s klasickými

lampami optimální osvětlení, delší životnost a nižší

spotřebu. Ohledně výměny se obraťte na servisní službu.

Když je napájecí kabel poškozen, může jej vyměnit výrobce

nebo jeho servisní služba, aby se zabránilo jakémukoli riziku.

LIKVIDACE Toto zařízení je označeno v souladu s Evropskou směrnicí

2012/19/ES, Waste Electrical and Electronic Equipment -

WEEE (Směrnice o odpadních elektrických a elektronických

zařízeních - OEEZ). Tím, že se uživatel ujistí o správné

likvidaci tohoto výrobku, přispívá k předcházení případným

negativním následkům na životní prostředí a na zdraví.

na výrobku nebo na přiložené dokumentaci

poukazuje na to, že se s tímto výrobkem nesmí zacházet

jako s běžným domovním odpadem, ale musí se odeslat

do vhodné sběrny určené pro recyklaci elektrických a

elektronických zařízení. Zařízení se musíte zbavit v souladu

s místními předpisy pro likvidaci odpadu. Podrobnější

informace o zacházení s tímto výrobkem, o jeho opětovném

použití a recyklaci můžete získat, když se obrátíte na

příslušný místní úřad, sběrnou službu domovního odpadu

nebo obchod, ve kterém jste výrobek zakoupili.

Poruchy a způsob jejich

Když se zdá, že něco nefunguje, dříve, než se obrátíte na

Servisní službu, proveďte níže uvedené jednoduché kontroly:

V případě, že odsavač nefunguje:

• Nedošlo k výpadku elektrické energie.

• Je zvolena rychlost.

Když je odsavač v činnosti, ale není dostatečně

• Je zvolená rychlost motoru dostatečná pro uvolněné

množství kouře a páry.

• Je kuchyň větraná dostatečně na to, aby umožňovala

• Není opotřebovaný uhlíkový fi ltr (odsavač ve fi ltrační verzi).

Když došlo k vypnutí odsavače během běžné činnosti:

• Nedošlo k výpadku elektrické energie.

• Nedošlo k vypnutí omnipolárního zařízení.

V případě případných poruch činnosti odpojte dříve, než

se obrátíte na Servisní službu, zařízení nejméně na dobu

5 sekund od elektrického napájení odpojením zástrčky ze

zásuvky elektrické sítě a poté jej znovu připojte. V případě

přetrvávání poruchy činnosti se obraťte na servisní službu.

Je soucástí pouze nekterých modelu75

Ohľadne správnej inštalácie výrobku si preštudujte obrázky

na prvých stranách tohto návodu.

vypúšťacích rúrok a otvorov v stene s menším priemerom

smerom von. Keď je odsávač vybavený uhlíkovými fi ltrami,

Po stlačení tohto tlačidla počas činnosti sa odsávač VYPNE.

odsávač znovu prejde do stavu predtým nastavenej

protizápachový fi lter.

písmeno „b“. Po uplynutí 5 minút odsávač znovu prejde do

Pri každom stlačení tohto tlačidla bude automatické

vypnutie odsávača odložené o dobu 5 minút. Na displeji

bude zobrazené odčítanie doby nastavenej na časovači.

jeho nadvihnutí malým

Equipment - WEEE (Smernica o odpadových elektrických

užívateľ uistí o správnej likvidácii tohto výrobku, prispieva

životnom prostredí a na zdraví.

na výrobku alebo na priloženej dokumentácii

poukazuje na to, že sa s týmto výrobkom nesmie

elektrického napájania odpojením zástrčky zo zásuvky
