INSTRUKCJA OBSŁUGI HLC 6.8 AT XHA HOTPOINT-ARISTON

Instrukcja obslugi,2

Ostrzeżenia,17

Serwis Techniczny,22

Instalacja,58

Elementy sterownikice CHIMNEY-LUCE,59

Konserwacja i pielegnacja,62

Usterki i srodki zaradcze,63

Türkce

Kullanim talimatlari

OCAK DAVLUMBAZ

icindekiler

Kullanim talimatlan,2

Uyarilar,19

Teknik Servis,22

Kurulum,64

CHIMNEY-LUCE kumandalari,65

! Instrukcje nalezy zachować w celu poźniejszego korzystania. W przypadku sprezed)—y, odstapienia lub przeniesienia urzadzenia, nalezy upewnić sie, ze jest ona do niedołączona.
! Instrukcjne nalezy uwaznie przyczytac: zawiera ona wazne informacja na temat instalacji, uzytkowania i bezpieczentwa.
! Nie wolno wpwadzać zmian o charakterze elektrycznym lub mechanicznym do urzadzenia lub przywodów odpradowazajycch.

BezpieczeiNSTwo ogolne

• Minimalna odlegostośćmiędzy powierzchnia pły grzejnej, na któraj stawiane są naczynia, a najnizsza czȩscia okapu nie要去 wynosić mniej nz:
  65 cm, jesti okap jest zainstalowany nad gazowa plya grzejna
  55 cm, jesti okap jest zainstalowany nad elektryczna płyta grzejna.
  Jesli w instrukcji instalacji gazowej pły grzejnej wskazana jest wieksza minimalna odlegostoć od okapu, naleź ja zachować.

• Okap wyposzaźony jest w Rozporowe kołki mocujuce, kóre są odpowiednie do wiekszość scian/sufitów. Naleź)y"Justak skonsultować są z wykwalifikowanym technikiem, w celu potwierdzenia, czymateriały są odpowiednie do danego rodzaju sciany/sufitu, kóre musza utrzymać cięzar okapu.
  Uwaga! Nie podłaczać urzadzenia do sieci elektrycznej, dopóki instalacja nie zostanie w peñni zakończona.

• Przed przystapieniem do jakichkolwieczynnosci zwiazanych z czyszczeniem lub konserwacja, naleź odłaczyć okap od zasilania elektrycznych, wyjmujac wtyczkte z kontaku lub wylączajc wyłącznik glówny lokalu mieszkalnégo.
• Do wykonywania wzystkich prac instalacyjnych i konserwacyjnych, naleź korzystać z rękawic roboczych.
• Urzadzenia nie powinno byc uzytkowane przy częci lub osoby o agraniczonej sprawnosci fizcznej, zmysłowej lub umysłowej oraz niedziary doświadczenia lub wiedzy, o ileNie zmajduja są one pod nadzorem osoby odpowiedzialnej za ich bezpieczędwo sądzne zostaly przy te osobe przyszkolone w zakresie obstugi urzadzenia.
• Naleź pilnowac, aby daneci nie bawity sie urzadzeniem.
• Nie nalezy nigdy korzystać z urzadzenia bez prawidłowo zamontowanego filtra przyciwtkuszczowego!
• Na okapie NIGDY nie nalezy stawiacźadnych przydmiotów, chyba zetaka moziwość zostanie wyrażnia wskazana.

W pomieszczeniu naleź zapewnic odpowiednia wentylacja, jesti okap kuchenny jest uzywany rownoczesnie z innymi urzadzeniami na gaz lub inne paliwa.
- Powietrze zasysane przy czak opak nie sąbość odpradowzane do przewodu wylotowej spalin wytworzonych przy czuradzenia gazowe lub pracujuce na innych paliwach.
- Nalezy przyestrzegać wsztkich przy被抓isów dotycznych odpradowaziania powietrza.
- Surowo zabrania sie gotowania potraw na otwartym ogniu pod okapem; stosowanie otwartego ognia szkodzi filtrom i moze byc zrodlem pozarow, datego tez nalezy go bezwzgliednie unikać.
- Zaleca sie ste nauszorowanie potraw podczas ich smazenia, aby zapobiec zapaleniu sie Rozgrzanego oleju.
- Jesli chodzi oŚrodki techniczne oraz Środki bezpieczność, jakie musza zostac zastosowane przy odpradowzaniu dymów, naleź scisceł przyestrzejaco przyepisow lokalnych wędz.
- Urzadzenie powinno byc czesto myte, zarówno wewnatrz, jak i na zewnatrz (CO NAJMNIEJ RAZ W MIESIACU, przy czym naleź przyestrzegać konkretnych wskazowej konserwacyjnych zawartych w niniejszej instrukcjji).
- Nieprzestrzeganie zasad zwiazanych czyszczemen okapu oraz z wymianai czyszczemen filtrów stwarza niebezpieczenstwo pożaru.

• Nie korzystać z okapu bez prawidłowo zamontowanych lamp, ani sąż nie pozostawiać go w takim stanie w zwiazku z moziłowymNiebezpieczędwem porazenia pradem elektrycznym.
• Producent nie ponosiźadnej odpowiedzialnosci za problemy z urzadzeniem oraz za为其 uszkodzenia lub pożary wynikię z nieprzejstręgania wskazówek zawartych w niniejszej instrukcj.
  Uwaga! Dostepline częsci moga są bardzo mocno rozgrzać, jestli korzysta są z nich wraz z urzadzeniami do gotowania.

!Nigdyniekorzystaczuslugnieautoryzowanychtechnikow.

Podac:

Rodzaj usterki;
- Model urzadzenia (Mod.)
- Numer seryjny (S/N)

Te ostatnie informacja要去na znalec na tablicze znamionowej umieszczonej na urzadzeniu.

TR

Teknik Servis

Prawidów sposob instalacji urzadzeniu przystawiono na rysunkach na pierwszych stronach niniejszej instrukcji. Instalacja musi zostac przypegowadzona przyez wykwalifikowy personel.

Podłaczenia do sieci elektrycznej

Napięcie sieciowe musi odpowiadc napiȩci wskazanemu na etykiecie umieszczonej w wewnétrznej czȩci okapu. Jesli okap jest wyposañony we wtyczke, naleź y ja podłacZYc do gniażdka zgodnégo z obowiazujacym i normami i umieszczonego w latawo dostepnym mistrsyc. Jesli okap nie jest wyposañony we wtyczke (bezposrednie podłaczenia do sieci) lub wtyczka nie znajduje sie w latawo dostepnym mistrsyc, naleź zastosowej znormalizowy wyplaćznik dwubiegunowy, kędź uzmolniwo calkowite odciepie od sieci elektrycznej w warunkach kategorii przypiecie III, zgodné zzasadami instalacji.

Uwaga! Przed polaczeniem obwodu okapu z siecia zasilania i sprawdzeniem loro dzialania, nalezy zawsze sprawdzić,czy kabel sieciowy zostaf prawidlowo zamontowany.

Odprowadzaniegowiatra (w wersjach wyciagowych)

Okap nalezy połaczyc z przywodami i otworami odpwadzajacymi o srednicy odpowiadajacej srednicy wylotu powietrza (koñnierza laczacego). Użycie przywodów i otworow w scianie o mniejszej srednicy spowoduje zmiejszenia wydajnosci wymiagu i znaczny wzrost hałasu. Producent jest pod tym wźgludem zwolniony z wszelkiej odpowiedzialnosci.

!Nalezy uzyc przyzewodu o jak najmiejszej dlugosci.
!Nalezy uzyc przyzewodu o jak majmiejszej ilosci tukow
!Nalezy unikać znacznychzmian w przykroju przewodu.
! Nalezy korzystać z przyzewodu o jak najbardziej gladkiej powierzchni wewnetrznej.
Material, z którego wykonany jest przywód, musi byc zgodny z przypisami.
! Okapu nie nalezy przyłączać do przewodów odpradowazajych spaliny innych urzadzen (kotłow, kominkow, piecyków, itp.).
! Wykonujac wylot powietrza nalezy sie stosowac do zalecen wlasciwych organow. Odprowadzane powietrze nie maye byc usuwane przyez wglgebienie w sicianie, z wyjatkiem sytuacci, gdy takie wglgebienie jest przyeznaczone do tego wlasnie celu.
! Lokal nalezy zaopatrzychc we wloty powietrza, aby okap nie spowodowatgowstania ujemnego cisnienia w pomieszczeniu (nie moze ono przyekraczać 0,04 mbar).
! Producent jest zwolniony z wszelkiej odpowiedzialnosci, w przypadku, gdy powyszne normy nie są przyestrzejane.

Filtrujaca przy wyciagowa?

! Państwa okap jest gotowy do uzytku w wersji wyciagowej. W celu korzystania z okapu w wersji filtrujucej, naleź zaintalłowac ZESTAW DODATKOWY.

Uwaga: Ješli dodatkowy system filtrujacy z weglem aktywnym jest dostarczy na wyposzażeniu, to, w niedźarych przypadkach, sąbć zędz zastalowany w okapie. Informacja na temat przyteksztalcenia okapu z wersji wyciagowej wierszej filtrujacja zostaly zagawe w niniejszej instrukcj (zob. "Wersja filtrujacja").

Wersja wyciagowa

Okap ocyszczcagowietrze i wyrzuca je na zewnatrz przyez przewod odpradowazajcy (srednica 150 mm) przymocowy do kolnierza laczacego. Srednica przewodu odpradowazajcego musi odpowiadać srednicy pierScienia laczacego.

Uwaga! Przewód odpradowazajcy nie jest dostarczony i naleź y go zakucić. W czȩsci poziomej przy灌溉 musi byc lekko nachylony do góry (około 10^ ), co ułatwa transport powietrza na zewnatrz. Jesli okap jest wyposzaźony w filtrzy węglem aktywnym, naleź y je wyjacć.

Wersja filtrujaca

Okap oczyszczca powietrze i wpwadza je ponownie do pomieszczenia. Aby moc korzystać z okapu w tej wersji, naleź zainstalowej dodatkowy system filtrujacy z węglem aktywnym.

W tej wersji konieczny jest deflektor powietrza, element redukcyjny i filtr-/y z aktywnym weglem. Otwory do usuwanie powietrza w przyzewodzie gornym musza sie znajdować w gornej czeci.

Dane techniczne

Model	Wysokość (cm)	Szerokość (cm)	Głowobokość (cm)	Ø przywodu odpradowazaj-cego (cm)
CHIMNEY-LUCE 60cm	61-82 59	8 50 15/12
CHIMNEY-LUCE 90cm	61-82 89	9 50 15/12

Oznaczenia modelu Žarowska (V)	Pobór prádu przyez zarówkie (W)	Całkowytpobórprȩdu (W)
HLC 9.B LSHE X/HA Led2 x 3	126
HLC 9.5S AT X/HA	Halogenowa	2 x 20185
HLC 9.8 ASH X/HA	Halogenowa	2 x 20290
HLC 6.8 AT X/HA

	Moc	Napiȩcie	Gwint	Wymiary
Halogenowa 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogenowa 20 W	2 x 20 W	12 V	G4	L30xØ10

LED\*

Grupa rzyka 1 wedlug normy EN 62471

Okapy sa zgodne z nastepujacymi Dyrektywami UE "Low voltage" Directive 2006/95/EC (12-12-2006) "EMC" Directive 2004/108/EC (15-12-2004)

• Tylko wNiektórych modelach

Elementy sterownikce CHIMNEY-LUCE

Naciśćcie przycisku przy wączonym okapia, powoduje ustawuminium pierwszej prędkosci. Naciśćcie przycisku podczas przytokowy powodujekiego przytejscie w stan OFF.

T2 Prędkość 1

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 1.

T3 Predkosc 2

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 2.

T4 Prędkość 3

Naciśćcie przycisku powoduje przyjecie okapu z poprzejność stanu do predkosci 3.

T5 Booster

Naciśćcie przycisku powoduje przejść okapu z poprzesdność stanu do prędkosci intensywnej. Ustawienie jest ograniczone w czasie; po upływie okreslonego czasu okap powraca do poprzesdnio ustawionej prȩdkosci; naciśćcie przycisku prȩdkosci (T2, T3 lub T4) spowoduje wyjscie z funkci boostern i ustawuminium wybranej prȩdkosci.

T6 Timer

Pojedyncze naciśćtie T6 pozwala na przypisanie ustawionego wczesnych okresu czasu timera kazdej predkosci. (V) [V1 - 30 min, V2 - 20 min, V3 - 10 min]

T7 Sygnalizacja filtra przyciwtluszczowego i przyciwzapachowej

Po upywie pewnej ilosci godzin uzytkowania, konieczne jest wyczyszczenie/wymiana filtra przyciwtluszczowego (A) i filtra przyciwzapachowego (B)-drugiz filtrów jedernia w przypadku okapów filtrujacych.

Moment przyprowadzenia tych czynnosci jest sygnizowany miganiem diody o kolorze przypisanym do danego filtra (biahy do filtrów przycwiftlusczowych, czerwony dla filtra przycwiwzapachowej).

Po wyczyszczemeniu/wymianie filtrów nalezy nacisnocy przycisk T7 w celu wyłuczania diody sygnalizacyjnej.

T8 ON/OFF oswietenia

Umabwe wączenia i wyȩczenia oświetlenia roboczego okapu.

Konfiguracja okapu

Przy wylaczonym urzadzeniu, przy uzyskać dostep do menu konfiguracje nacziskajcz przyciski T5 i T6 przy 6 sekund. Włącza są wówczas T7, króra informuje o rodzaju instalacji przy uzyciu dwoch kolorow diody LED: biały dla instalacji wymiągowej (ustawuminium domyŚnlne), czerwony dla instalacji filtrujucej. Rodzaj instalacji przy zmienić nacziskajcz cyklicznie przycisk T7, co spowoduje zmieianie są colorow diod LED.

Wylaczanie okapu

OkapMZNA WyIaczyc rEcZnie nacziskajc przycisc T1 (ON/ OFF).W przypadku ustawienia timera,okap wyIaczy sie automatycznie po uplywie ustawionego czasu.

Modele z Touch control glass + wyświetlacz (medium)

(Tylko wNiektórych modelach)

T1T2T3T4T5T6

T1 ON/OFF silnika

Naciśćcie przyciscu przy wylączonym okapia, powoduje ustawuminium pierwssszej prędkosci. Naciśćcie przyciscu podczas przyc okapu powoduje seinem przyjeśćcie w stan OFF.

T2 Prędkość

Naciśćcie przycisku powoduje przy.§cie okapu do poprzednej prędkość.

T3 Predkosc +

Przy okapie pracujacym z prędkoscią 3, naciȩciekiego przycisku powoduje wędzemenie prȩdkosci intensywnej Okres przyca z prȩdkoscią intensywna jest ograniczony; po seinem upływie, okap powraca do ustawionej wczȩść prȩdkosci.

T4 Timer“-”

Timer umożliwa ustawieuie czasu, po upływie którego okap przechodzi w stan OFF;gressive dokona sie ustawenia timera, a nastepnie zmieni prędkość naciskajć T2, T3 lub T4, timer wylączy sie.

Naciskajc przycisk T4 skraca sie czas ustawiony na timerze o 5 minut.

T5 Timer“+”

Naciskajc jeder raz przycisk,ustawia sie timer na 5 minut;kaźnde nastepne naciśćcie przycisku powoduje zwiększenia tej wartosci o kolejne 5 minut.

T6 ON/OFF oswietlenia

Umoczliwia wączenia i wyȩczenia oświetlenia roboczeso okapu.

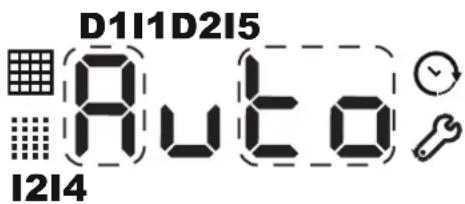

D1: Poz. prędkosci

D2: Zespól 2 pozycji czasu

11: Wskaznik filtra przyciwtfuszczowego

12: Wskažnik filtra węgłowego

14: Wskaznik menu

15:Wskaznik timera

Syngnalizacja filtra przyciwthusczowego i przyciwzapachowej

Po upwywie pewnej ilosci godzin uzytkowania, konieczne jest wyczyszczenie/wymiana filtra przyciwtluszczowego (A) i/lub filtra przyciwzapachowego (B)-drugiz filtrów jedernia w przypadku okapów filtrujczych.

Zapalenie sie kontrolki 11 informuje o nasyceniu filtra przechiwtuszczowego, zaś zapalenie sie kontrolki 12 informuje o nasyceniu filtra przechiwzapachowego (jedniew przypadku okapów w trybie filtrujacym).

W celu zresetowania licznika, nalezy nacisnac na 3 sekundy T5 + T4 przy wączonym okapie.

Ustawienie rodzaju okapu

Mozliwe jest ustawienie jegneo z dwoch trybow roboczych okapu: wyciagowo (ustawienie domysln) lub filtrujacego. W celu zmiany ustawienia, nalezy:

• przy okapie w stanie OFF nasciskjacnz przez dluzsza chwie T4 i T5 uzyskuje sie dostep do menu, co jest syngnalizowane sygnatem dzwiekowym iwczeniem sie na wyswietlaczu ikony I4 oraz napisu C1-0;
• menu:noża przy uzyciu przycisków T4 i T5. Przy uzyciu T4 przyglada sie poszczejólne HASA menu (C1, C2, C3, C4, itd.), za przy uzyciu T5 wybiera sie HASA z menu (0, 1 lub 0, 1, 2);
• w celu ustawienia rodzaju okapu, nalezy wejsc do menu, wybrać przy uzyciu T4 haslo C6, a nastepnie przy uzyciu T5 ustawic wartosć 0, w celu wączenia trybu wymiągowego, lub wartość 1, w celu wȩczenia trybu filtrujuść. Na konieczny nacisné przymiscik T1.

Wylaczanie okapu

Okap möglich wyłaczyc recznia naciskajc przycisk T1 (ON/OFF). Jesli okap pozostaje wączony w trybie recznym,(go wączenia nastapi automatycznie po upływie pewngo okresu "bezpieczeństwa". W przypadku ustawienia timera, okap wączy sie automatycznie po upływie ustawionego czasu.

Modele z Touch control glass + wyświetlacz (high)

Naciśćcie przycisku przy wąclzonym okapie, powoduje ustawuminium pierwoszej prędkosci. Naciśćcie przycisku podczas przy cracy okapu powoduje seinem przyzejcie w stan OFF.

T2 Prędkość

Naciśćcie przycisku powoduje przy.§cie okapu do poprzednej prędkość.

T3 Prędkość +

Naciśćcie przyciscu powoduje przyjecości okapu do nastepnej prędkosci. Naciśćcie przycziscu przy wyłacznomy okapie powoduje ustawuminium przydkosci 1.

T4 Booster

Naciśćcie przycisku powoduje przyejscie okapu z poprzedniago stanu do prędkosci intensywnej; na wyświetlaczu miga powoli litera "b". Ustawienie jestograniczone w czasie; po upływie okreslonego czasu okap powraca do poprzednio ustawionej przydkosci; naciśćcie przycisku przydkosci (T2, T3 lub T4) spowoduje wyjscie z funkcjbooctor i ustawienie wybranej przydkosci.

T5 AUTO

Naciskajc przycisk T5 wącza sie tryb automatyczny, kóry wączy okap na podstawie wykrytego poziomu pary. Czujnik podczas swojej pracy reguluje prędkość silnika w obrebie dopuszczalnych wartosci (0,1,2,3 lub booster). Okap pracuju w trybie automatycznym przechodzi w tryb reczny, gdy zostaje naciński przycisk Prȩdkości lub Booster.

Przed Rozpoczeciem korzystania z czujnika, nalezy przy przechrowadzić seinen kalibracje. Informacja na jej temat zawarto wparagraphe "Procedura kalibracje"

T6 Timer “-”

Timer umozliwia ustawienie czasu, po uplywie ktorego okap przechodzi w stan OFF; jesti dokona sie ustawienia timera, a nastepnie zmieni prędkość naciskajac T2, T3 lub T4, timer wyłaczy sie.

Naciskajc przycisk T6 skraca sie o 5 minut ustawiony wczesnej czas.

T7 Timer“+”

Naciskajc jeder raz przycisk,ustawia sie timer na 5 minut;kaźde nastepne naciniecie przyciscu powoduje zwiekszenie tej wartosci o kolejne 5 minut.

T8 ON/OFF oswietenia

Umoczliwia wączenia i wyȩczenia oświetlenia roboczego okapu.

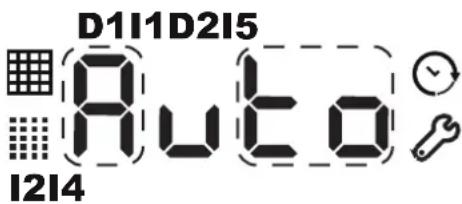

D1: Poz. prędkosci
D2: Zespól 2 pozycji czasu
11: Wskaznik filtra przyciwtluszczowego
12: Wskaznik filtra wegrloego
14: Wskaznik menu
15:Wskaznik timera

Sygnalizacja filtra przyciwtluszczowego i przyciwzapachowej

Po upwywie pewnej ilosci godzin uzytkowania, konieczne jest wyczyszczenie/wymiana filtra przyciwtluszczowego (A) i filtra przyciwzapachowego (B); drugi z filtrów jedernia w przypadku okapów filtrujacych.

Zapalenie sie kontrlki 11 informuje o nasyceniu filtra przeciwtluszczowego, zaś zapalenie sie kontrlki 12 informuje o nasyceniu filtra przyciwzapachowej/ węgłowego (jedynie w przypadku okapów w trybie filtrujacym).

W celu zresetowania licznika, nalezy nacisnac na 3 sekundy T5 + T6 przy wączonym okapie.

Procedura kalibracji czujnika automatycznégo

• Kalibracja: aby procedura kalibracja byta skuteczna, naleź y są przypegowadzić w warunkach czystego otoczenia, podczas kalibracja płyta kuchenna musiość byc wyłączona.

Podczas procedure kalibracji przycisk AUTO jest zapalony, a napis AUTO miga na wyświetlaczu.

Kalibracja czujnika要去 być automatyczna lub ręczna ("na zȩczenie"). W obu przypadkach czas trwania kalibracje wynosi odpowiednio:

• okolo 1 minuty dla gazowych pły t kuchennych;

• oko to 13 minut dla płyty indukcyjnej lub elektrycznej.

• Kalibracja automatyczna: ma sąsce, gdy do okapu podłaczone jest napiecie lub po wybraniu pty w menu konfiguracje.

• Kalibracja reczna: (lub na zyczenia) jest przywidzania w menu konfiguracje. Ta Procedure jest zalecana iłąna są uruchomic w przypadku usterki w dzialaniu czujnika (do jakiej要去 dość na przykład w przypadku przyerwy w dopływie prȩdu podczas gotłowania lub po dlągim okresie nieduzytkowania).

W celu przystawzenia kalibraci ręcznej, naleźysteppowac w nastepujczy sposob:

• przy okapie w stanie OFF lub standby, nacziskajć przydzuszachwile przyciski T6 i T7, uzyskuje sie dostep do menu, co jest sygnalizowane sygnalem dzwiekowyim iwczeniem sie na wyświetlaczu ikony I4 oraz napisu C1-0;

• menu:noza przy uzyciu przycisków T6 i T7. Przy uzyciu T6 przyglada sie poszczegolne hasla menu (C1, C2, C3, C4, itd.), za przy uzyciu T7 wybiera sie hasla z menu (0, 1 lub 0, 1, 2);

• w celu przy przechyny calibraci ręcznej, naleź wejsć do menu, wybrać przy uzyciu T6 haslo C4, o czym przy uzyciu T7 ustawic wartosć 1. NatestPNie naleź nacisność przycisk T1 i poczekość przy okres czasu zalepany do przypradowadzenia calibraci.

Wybor rodzaju plyty kuchennej: podczas instalacji dokonije sie wyboru rodzaju pplyt kuchennej (elektryczna, indukcyjna, gazowa) znajdujacej sie pod okapem. Natychmiast po wyborze rodzaju pplyt zostanie przypegowadzona pelna procedura kalibraci automatycznej.

Wazne: nie nalezy wymuszać kalibracji "na zadanie" po dokonaniu wyboru płyty, ponieważ Rozpocznie są ona automatycznie.

W celu dokonania wyboru plyty kuchennej nalezy:

• przy okapia w stanie OFF lub standby, nacziskAAC przydruższa chwie przyciski T6 i T7, uzyskuje sie dostep do menu, co jest sygnalizowane sygnalem dzwiékowym iwczieniem sie na wyświetlaczu ikony I4 oraz napisu C1-0;
• menu:noża przy użyciu przycisków T6 i T7. Przy użyciu T6 przyglada sie poszczególne HASA menu (C1, C2, C3, C4, itd.), za przy użyciu T7 wybiera są HASA z menu (0, 1 lub 0, 1, 2);
• w celu dokonania wyboru pfly, nalezy wejsc do menu, wybrać przy uzyciu T6 haslo C3, a nastepnie przy uzyciu T7 ustawic wartosc 0, jestli pfly jest gazowa, 1 jesti jest promiennikowa, 2 jesti jest indukcyjna. Nastepnie nalezy nacisnac przycisk T1, aby wyjsc z menu i odczekać czas konieczny na przyprowadzenia kalibraci czujnika.

Ustawienie rodzaju okapu

Mozliwe jest ustawienie jegnego z dwoch trybow roboczych okapu: wciagowego (ustawienie domysln) lub filtrujacego. W celuzmiany rodzaju okapu, nalezy:

• przy okapia w stanie OFF lub standby, nacziskAACrzydduzsa chwile przyciski T4 i T5, uzyskuje sie dostep do menu, co jest syngnalizowane sygnalem dzwiekowym iwczeniem sie na wyswietlaczu ikony I4 oraz napisu C1-0:
• menu:noza przy uzyciu przycisków T4 i T5. Przy uzyciu T4 przyglada sie poszczejolne HASA menu (C1, C2, C3, C4, itd.), za przy uzyciu T5 wybiera sie HASA z menu (0, 1 lub 0, 1, 2);
• w celu ustawienia rodzaju okapu, nalezy wieśc do menu, wybrać przy uzyciu T4 haslo C6, a nastepnie przy uzyciu T5 ustawic wartosć 0, aby wączyć tryb wymiagowy lub wartosć 1, w celu wȩczenia trybu filtrujucego. Nastepnia naleźny nacisné przycisk T1.

Wylaczanie okapu

Okap möglich wyłaczyść naciskajć przycisk T1 (ON/OFF). Jeśli okap pozostaje wączony w trybie przycznym,)yego wyłaczenia nastapi automatycznie po upływie pewngo okresu "bezpieczeństwa". W przypadku ustawienia timera, okap wyłaczy sie automatycznie po upływie ustawionego czasu.

Tryb automatyczny wyłacza sie po 10 minutach od wyłaczenia silnika okapu przy czujnik.

Legenda konfiguraci

Kod regulaci	Znaczenia Wyjasność	nie
C1	T ime filtraprzechiwłuszczowego	Zerujte timer filtraprzechiwłuszczowego
C2	T ime filtraprzechiwzapachowego	Zerujte timer filtraprzechiwzapachowego
C3 Rodza	plyt	Zmienia rodzaj płyty dla czujnika AUTO. Może być gazowa, elektryczna lub indukcyjna
C4 Kalibracja czujnika		Słownik do przyepamiedzenia kalibracja czujnika. Jeźli wybierze są wartość 1, przy sątnepnym wączeniu okapuczujnik przyepamiedzi kalibracja
C5 Poziary audio		Jeźli jest wyciszony, nie zostaje wydanyź aden sygnat dzwiekBowy (nawet przy wȩczaniu)
C5 Rodza	okapu	Wymiągowy/Filtrujucy (ustawiony domyslnej wymiągowy)
C6	Reset do ustawietenia fabrycznych	Resetujte wartenosciemenu D GT do ustawietenia domyslnej (wliczȩć w to instalacje)

Uwagi ogolne

W przypadku blokady przycisków wyświetlacza, przyskontaktowaniem są z serwisem,NSEZY wylaczyc i wylaczyc zasilanie elektryczne okapu.

Konserwacja i pielegnacja

Uwaga! Przed przystapieniem do jakichkolwieczynnosci zwiazanych z czyszczemeni lub konserwacja, naleź odlaczyć okap od zasilania elektrycznégo, wyjmujac wtyczke z kontaktu lub wyluczajac wylacctznik glowy lokalu mieszkalnégo.

Pierwsze czyszczelenie

Zdjacfolieochronne
- Usⁿć zanieczyszczenia wilgotna gąbkā z mała ilosciąne neutralnégo mydia
- Splukać wilgotna szmatka
- Wytrzeć miękka szmatka; jestli okap jest ze stali niedzewnej, naleź wyciercie zgodnia z kierunkiem satynowania metalu

Czyszczenie okresowe

Okap nalezy czesto czyscić (przynajmiej z ta sama czestotliwość, z jaką przyepamadza sie konserwȩcie filtrów thuszczowych), zarownik w sądku, jak i z zewnatrz.

Do czyszczenia nalezy uzych wilgotnej szmatki,neutralnego detergentu w plynie i letniej wody.
Nalezy unikać stosowania produktów o wąsciwośćci cho ciernych lub korozyjnych.

Uwaga: Nieprzestrzeganie zasad zwiazanych z czyszczeniem okapu i wymiana filtrów stwarza niebezpieczeństwo pozaru. W zwiazku z tymazoleca sie scisce przestrzegać podanych instrukcji. Producent nie ponosiźadnej odpowiedzialnosci za ewentualne uszkodzenia silnika lub pozary spowodawan niewlasciwa konserwacja badźNieprzestrzeganiem wyzej wskazanych zalecen.

Konserwacja filtrów przyciwtluszczowych (A)

Filtr przyciwtfuszczowy zatrzymuje czasteczki tuszczugowstajacepodczas gotowania;nalezy go czysci co najmnej raz na miesiac przy uzyciu fagodnych detergentów,recznie lub w zmywarce w niskich temperaturach i w krtkim cyklu mycia.

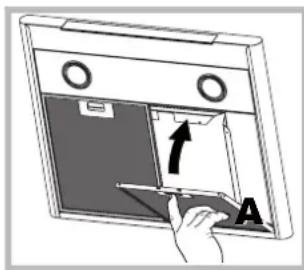

Aby Rozmontowac filtr tuszczow, nalezy pociagnac sprezynowy uchwyt zwalniajacy. Po myciu w zmywarce metalowy filtr przyciwtluszczowy要去 stracić kolor, ale loro zdolnosc filtrowania niezmienia sie.

Konserwacja filtra wegrłowego (B)

Filtr wegrlowy zatrzymuje nieprzyjemne zapachy powstajce podczas gotowania. Nasycenie filtra wegrlowego nastepuje po loro dluzszym lub krotszym uzytkowaniw zaleznosci od rodzaju kuchni i regularnosci czyszczenia filtratluszczowego. Wklad nalezy w kaźdym razie wymieniac przynajmnej co dwadziecia mieseie.

Ten filtr NIE doit boć myty ani regenerowany

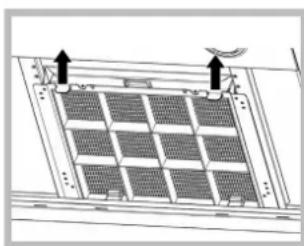

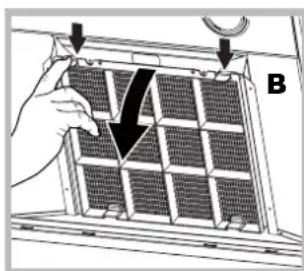

Demontaz: Wyjac filtr z aktywnym weglem nacziskajc dwie umieszczone z przyd uźwignie, które mocuja go do okapu.

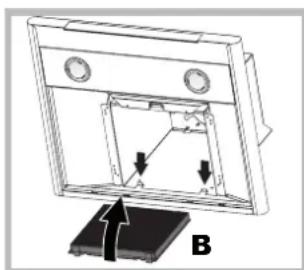

Montaz: Zaczechic filtr z aktywnym węglem njpiew z tylu na metalowych wypustkach okapu, a nastepnie z przydodu naciskajdcwie dzwignie.

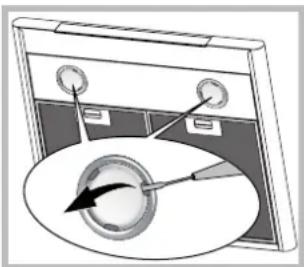

Wymiana zarowek

Odlaczyc urzadzenie od sieci zasilania elektrycznego i wyjac filtry przyciwttuszcze.

Uwaga! Przed dotknięciem zarowek, naleź upewnić są za zimne.

1. Zdjac oslone podwazajac ja malym, plaskim srbokretem lub podobnym narzedziem.
2. Wymienic uszkodzona zarowke. Stosować wyłączne zarowyki o takich samych parametrach technicznych jak uszkodzone zarowyki

(szczegolowe informace w danych technicznych podanych w instrukcji).

1. Zamknac oslone (mocowanie zatrzaskowe).

Wymiana zarowek LED

Okap jest wyposañony w system oswietlenia oparty na technologii LED. Diody Led gwarantuja optymalne oswietlenie, dluszsa zwyotnosć i mniejsze zuzychie energii w porownaniu z tradicyjnych zarowkami. W celu wymiany, naleź ysie zworcić do serwisu.

Kabel elektryczny

Jesli kabel zasilania jest uszkodzony,要去 zostacymwiumiony przyez producenta lub loro serwis obstugittechnicznej,tak aby uniknac jakiegokolwiek ryzyka.

USUWANIE

To urzadzenie posiada znak zgodnosci z Dyrektywa Europejska 2012/19/WE, Waste Electrical and Electronic Equipment (WEEE). Upewniajac sie, ze ten produkt zichanie usuniety w sprawidLOWy sospob, uzytkownik przyczyna sie do zapobiegania potencjalnemu negatywnemu wplywowi na szrodowisko izdrowie.

Symbol na produkt vie lub na dozaczonej do nego dokumentaci informuje, ze to urzadzenie nie powinno byc traktowane jak zwykle opdady domowe, lecz musi zostac przyzekazane do odpowiedniego punktu zbiorki urzadzene elektrycznych i elektronicznych w celu recyklingu. Nalezy je beztomowo, stosujac sie do lokalnych przypisow w zakresie usuwania opdaw. W celu uzyskania dodatkowych informaci dotyczych unieszkodliwiania, odziskiwania i recyklingu unto produktu, nalezy sie skontaktoa z wasciwym myscowym urzem dem, z punktem zbiorki opdaw pochodzacych z gospodarstw domowych lub ze sklepem, w ktorym produkt zostai zakupiony

Usterki iśrodki zaradczé

Jesli w dziañaniu urzadzenia dojdzie do usterek, przed skontaktowianiem sie z Serwisem Techniczynm, nalezy przypepradowzić nastepujuace proste kontrcle:

Jesli okap nie dziaja:

Sprawdzićczy:

dophyw pradunie zostal przerwany.
- wybrano jeder z predkosci.

Jesli skutecznosć dzialania okapu jest niska:

Sprawdzićczy:

• Wybrana prędkość silnika jest odpowiednia do ilosci uwalnianych spalin i oparów.
• Kuchnia jest wystarczajaco wietrzona, umozliwajac prawidlowy dopwywgowiatrza.
• Filtr węglowy nie jest zuzyty (okap w wersji filtrujucej).

Jesli okap wyłaczy są podczas zwyklej przyc:

Sprawdzićczy:

dopwy pradunie zostal przerwany.
- nie doszło do interwenciji urzadzenia wielobiegunowego.

W przypadku usterek w dzialaniu urzadzenia, przy skontaktowianiem sie z Serwisem Technicznym, nalezy odłaczyc urzadzenia od zasilania na co najmiej 5 sekund, wyjmujac wtyczke z gniażdka, i ponownie przylaczyc. Jesli usterka nie znika, nalezy skontaktować sie z serwisem technicznym.

TR

Kurulum
