MANUALE UTENTE HLC 6.8 AT XHA HOTPOINT-ARISTON

Istruzioni per l'uso

CAPPA

Summario

Istruzioni per l'uso,1

Avvertenze,9

Assistenza,21

Installazione,23

Comandi CHIMNEY-LUCE,24

Manutenzione e cura,27

Anomalie erimedi,28

ES

Espanol

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Sicurezza generale

• La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a:

65 cm se la cappa è installata sopra un piano di cottura gas
55 cm se la cappa è installata sopra un piano di cottura elettrico.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza magiore, bisogna tenerneconto.

• La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

E' tuttavia necessario interpellare un techniciano qualificato per accertare l'idoneità dei materiali a seconda del tipo di parete/soffitto, la/il quale deve essere sufficientemente robusto da sostenere il peso della cappa.

• Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio non è destinato all'utilizzato da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• Maiutilizzareil prodotto sensa filtrontagrasso correttamente montato!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espresmenteindicato.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

• Rispettare tutte le normative riferite allo scarico dell'aria.

• E' severamente vietato cucinare cibi a fiamma libera sotto la cappa; l'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

• Si consiglia di tenere sotto costante controlo la cottura di cibi tramite frittura, al fine di evitare che l'olio surriscaldato prenda fuoco.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• Si consiglia di pulire frequentemente il prodotto, sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunque quando espessamente indicate nelle istruzioni di manutenzione riportate in quello manuale).
• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.
  Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
• Attenzione! Le parti accessibili possono divertare molto calde se utilizzate con degli appearecchi di cottura.

GB

Warnings

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristica posta sull'apparecchio

Assistenza Attiva 7 giorni su 7

ASSISTENZA -RICAMBI-ACCESsORI 199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

GB

Assistance

Per la corretta installmente del prodotto vedere le figure disponibili nelle prime pagine di quello libretto.

L'installazione va effettuata da personale qualificato.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete), o la spina non è posta in zona accessibile, applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

Attenzione! Controllare sempre che il cavo di rete sia stato montato correttamente, prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento.

Scarico dell'aria (per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuzione delle performance di aspirazione ed un sensibile aumento della rumorosità. Si declina perci ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
I Usare un condotto con minor numero di curve possibile
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno più liscio possibile.
Il materiale del condotto deve essere APPROVATO normativamente.
! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustioni (caldaie, caminetti, stufe, ecc.).
1! Per lo scarico dell'aria da evacuire rispettore le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminataattraversouna cavity del muro a meno tale che questa cavity non sia destinata a questo scopo.
! Attrezzzare il locale con delle prese d'aria per evitare che la cappa crei un pressione negativa nella stanza (che non deve superare i 0,04 mbar).
I L'azienda declina agli responsabilità qualora queste norme non vengano rispectate.

Filtrante o Aspirante ?

! La sua cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzare la cappa in versione filtrante va installato I'apposto KIT ACCESSORIO.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere stata installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono continue in quello manuale (vedi "Versione filtrante").

Versione aspirante

La cappa depura l'aria e la espelle all'esternoattraverso un condotto di scarico (diametro 150mm ) fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo delve ave una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilemente. Se la cappa è provvista di filtri carbone, quosti devono essere totti.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza. Per utilizzare la cappa in questa versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi. Per questa versione è necessario deflettore aria, riduzione e filtrlo/i carbone. Il tubo superiore deve averle le asole di evacuationza aria posizionate nella parte alta.

Dati Tecnici

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
CHIMNEY-LUCE 60cm	61-82 59	9.8 50 15/12
CHIMNEY-LUCE 90cm	61-82 89	9.9 50 15/12

Sigla Modelo	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
HLC 9.B LSHE X/HA Led	2 x 3 126
HLC 9.5S AT X/HA Alogena	2 x 20	185
HLC 9.8 ASH X/HA HLC 6.8 AT X/HA	Alogena 2	x 20	290

	Potenza	Tensione	Attacco	Dimensioni
Alogena 25 W	2 x 25 W	230 V	G9	L40xØ14
Alogena 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Gruppo di Rischio 1 secondo norma EN 62471

CE	Le cappe sono conformi alle seguenti Dirette EC: ·“Low voltage” Directive 2006/95/EC (12-12-2006) ·“EMC” Directive 2004/108/EC (15-12-2004)

• Presente solo in alcuni modelli

IT

Comandi CHIMNEY-LUCE

Modelli con Pulsantiera Touch control glass (basic)

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocità 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocita 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 Booster

Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva. La durata dell'impostazione è limitata nel tempo; allo scadere la cappa torna alla velocità impostata in precedenza; premendo"Inceve un tasto velocità (T2, T3 o T4) si esce alla funzione booster, impostando la velocità selezionata.

T6 Timer

La pressione singola di T6 permette di associare una durata pre-impostata del timer ad agli velocità: (V) [v1 - 30 min, v2 - 20 min, v3 - 10 min] allo scadere del quale la cappa si porta automaticamente in OFF. Il timer è impostabile solo per le velocità manuali, non per il booster.

T7 Segnalazione filtrato antigrasso e odori

Dopo un certo numero di ore di utilizzo è necessario provvedere alla pulizia/sostituzione dei filtri antigrasso (A) e odori (B) - quest'ultimo solo per le cappe filtranti.

Questa scadenzaiene indicata dal lampeggio del led di colore associato al filtro (bianco per i filtri antigrassi, rosso per il filtrolo dori). Dop la pulizia/sostituzione dei filtri la pressione del tasto 17 determina lo spegnimento del led di segnalazione.

T8 ON/OFF luci

Consente di accendere e spegnere le luci di lavoro della cappa.

Configurazione della cappa

Da prodotto spento è possibile accedere al menu di configurazione premendo i tasti T5 e T6 per 6 secondi. A questo punto si accende T7 ad indicare il tipo di installatione tramite due colori del LED: bianco per installazione aspirante (default), rosso per installatione filtrante. E' possible cambiare il tipo di installatione premendo ciclicamente il tasto T7, con il consequencesse alternarsi dei colori dei LED.

Spegnimento cappa

La cappa più essere spenta manually premendo il tasto T1 (ON/OFF). Nel caso di impostazione del timer la cappa si spegne automaticamente alla fine del conteggio.

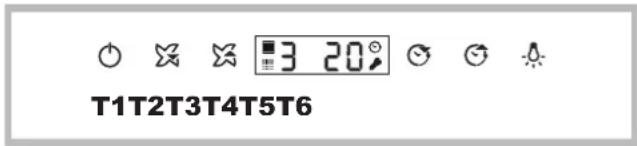

Modelli con Pulsantiera Touch control glass + display (medium)

(Presente solo in alcuni modelli)

T1 ON/OFF motore

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità -

Premendo il pulsante la cappa passa alla velocità precedente.

T3 Velocità +

Nel caso in cui la cappa sia a velocità 3, premendo tale pulsante si attiva il la velocità intensiva La durata dell'impostazione è limitata nel tempo; allo scadere la cappa torna alla velocità impostata in precedenza.

T4 Timer -

Il timer permette di inserire un tempo allo scadere del quale la cappa si porta in OFF; nel caso venga impostato un timer e poi si cambì velocità premendo T2, T3 o T4, il timer si disattiva.

Premendo il tasto T4 si decrementa il timer di 5 minuti.

T5 Timer +

Premendo una prima volta il pulsante si imposta il timer a 5 minuti; ad agli successiva pressione del pulsante si incrementa tale valore di ulteriori 5 minuti.

T6 ON/OFF luci

Consente di accendere e spegnere le luci di lavoro della cappa.

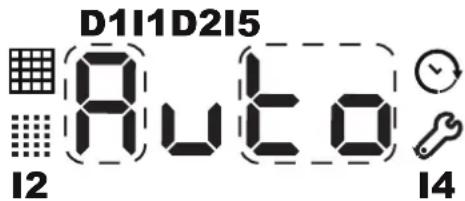

D1: DGT Velocità
D2: Gruppo di 2 DGT Tempo
11: Indicatore Filtrto Grassi
12: Indicatore Filtrto Carbone
14: Indicatore Menu
15: Indicatore Timer

Segnalazione filtrato antigrasso e odori

Dopo un certo numero di ore di utilizzo è necessario provvedere alla pulizia/sostituzione dei filtri antigrasso (A) e/o odori (B) - quest'ultimo solo per le cappe filtranti.

L'accensione della spia 11 indica la saturazione del filtro antigrasso,mente l'accensione della spia 12 indica la saturazione del filtro odori (solo per le cappe in modalità filtrante).

Per resettare il contatore, premere per 3 secondi T5 + T4 perché la cappa è accesa.

Impostazione tipo di cappa

E possibile impostare la modalità di funzionamento della cappa come aspirante (default) o filtrante. Per modificare l'impostazione procedere come segue:

• da cappa in OFF premendo a lungo i tasti T4 e T5 si accede al menu, è possibile accorgersi di quello in quanto la cappa emette un suono e si accende sul display l'icona I4 e compare la scritta C1-0;
• il menu si può scorrere tramite i tasti T4 e T5. Attraverso T4 si scorrono le diverse voci del menu (C1, C2, C3, C4, etc), perché attraverso T5 si selezionano le diverse voci del menu (0, 1 o 0, 1, 2);
• per impostare il tipo di cappa, accedere al menu, selezionare tramite T4 la voce C6 e tramite T5 impostare il valore 0 se si desidera la cappa in modalità aspirante, altrimenti 1 se si desidera la cappa in modalità filtrante. Al termine premere il tasto T1.

Spegnimento cappa

La cappa può essere spenta manually premente premendo il tasto T1 (ON/OFF). Nel caso la cappa rimanga accesa in modalità manuale,questa si spelgne automaticamente dopo un certo tempo di "sicurezza".Nel caso di impostazione del timer la cappa si spelgne automaticamente alla fine del conteggio.

Modelli con Pulsantiera Touch control glass + display (high)

HLC 9.8 ASX/HA-HLC 9.B LSHE X/HA

T1T2T3T4T5T6T7T8

T1 ON/OFF motore

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità -

Premendo il pulsante la cappa passa alla velocità precedente.

T3 Velocità +

Premendo il pulsante la cappa passa alla velocità successiva. Nel caso in cui la cappa sia spenta, premendo tale pulsante si imposterebbe la velocità 1.

T4 Booster

Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva; sul display lampeggerà lentamente la lettera "b". La durata dell'impostazione è limitata nel tempo; allo scadere la cappa tornerà alla velocità impostata in precedenza; premendo inceve un tasto velocità (T2, T3 o T4) si uscirà alla funzione booster, impostando la velocità selezionata.

T5 AUTO

Premendo il pulsante T5 si attiva la modalità automatica, che farà accendere la cappa in relazione al grado di vapore rilevato. Il sensore durante il suo funzionamento a regime, regola la velocità del motore nell'ambito dei valori ammessi (0,1,2,3 o booster). La cappa che sta funzionando in modalità automatica passa in modalità manuale quando viene premuto il tasto Velocità o Booster.

Il sensore ha bisogno di una calibrazione prima del suo utilizzato, per ulteri informazioni si rimanda al paragrafo "Procedura di calibrazione".

T6 Timer -

Il timer permette di inserire un tempo allo scadere del quale la cappa va in OFF; nel caso venga impostato un timer e poi siambi velocità premendo T2, T3 o T4, il timer si disattiva. Premendo il tasto T6 si decrementa di 5 minuti il valore precedentemente impostato.

T7 Timer +

Premendo una prima volta il pulsante si imposta il timer a 5 minuti; ad agli successiva pressione del pulsante si incrementa tale valore di ulteriori 5 minuti.

T8 ON/OFF luci

Consente di accendere e spegnere le luci di lavoro della cappa.

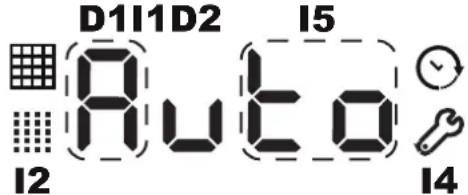

D1: DGT Velocità
D2: Gruppo di 2 DGT Tempo
11: Indicatore Filtrto Grassi
12: Indicatore Filtrato Carbone
14: Indicatore Menu
15: Indicatore Timer

Segnalazione filtrato antigrasso e odori

Dopo un certo numero di ore di utilizzo è necessario provvedere alla pulizia/sostituzione dei filtri antigrasso (A) e/o odori (B) - quest'ultimo solo per le cappe filtranti.

L'accensione della spia 11 indica la saturazione del filtro grassi,mente l'accensione della spia 12 indica la saturazione del filtrlo odori/carboni (solo per le cappe in modalità filtrante).

Per resettare il contatore, premere per 3 secondi T5 + T6 contre la cappa è accesa.

IT

Procedura di calibrazione del sensore automatico

• Calibrazione: affinché la procedura di calibrazione sia efficace esta deve essere effettuata in condizioni di ambiente pulito, quando durante la calibrazione il piano cottura deve essere spento.

Durante la procedura di calibrazione il tasto AUTO è acceso e la scritta AUTO lampeggia sul display.

La calibrazione del sensore può essere automatica o manuale ("su richiesta"). In entrambi i casi la durata della calibrazione è:

• circa 1 minuto per piano gas;

• circa 13 minuti per piano induzione ed elettrico.

• La calibrazione automatica: avviene quando la cappa viene alimentata o dopo aver scelto il piano dal menu configurazione.

• La calibrazione manuale: (o su richiesta) è prevista nel menu di configurazione. Questa procedura è consigliata e potra essere avviata in caso di malfunzionamento del sensore (che può originarsi per esempio quando avviene un blackout durante una cottura o dopo un periodo di lungo inutilizzato). Per effettuire la calibrazione manuale si procede con i seguenti passi:

• da cappa in OFF o standby premendo a lungo i tasti T6 e T7 si accede al menu, è possibile accorgersi di quello in quanto la cappa emette un suono e si accende sul display l'icona I4 e compare la scritta C1-0;

• il menu si può scorrere tramite i tasti T6 e T7. Attraverso T6 si scalano le diverse voci del menu (C1, C2, C3, C4, etc), nelle attraverso T7 si selezionano le diverse voci del menu (0, 1 o 0, 1, 2);
• per eseguire la calibrazione manuale, acceder al menu selezionale tramite T6 la voce C4 e tramite T7 impostare il valore 1. Dopo di che premere il tasto T1 e attendere il tempo consigliato per la calibrazione.

Selezione del tipo di piano cottura: all'installazione (in utenza) avviene la scelta del tipo di piano (piano elettrico, induzione, gas) presente sotto la cappa. Subito dopo la selezione del piano verrà eseguita la procedura completa di calibrazione automatica.

Importante: non forzare la calibrazione "su richiesta"\ dopo la selezione del piano perché esta si avvia automaticamente.

Per eseguire la selezione del piano cottura presente si proceedsel seguente modo:

• da cappa in OFF o standby premendo a lungo i tasti T6 e T7 si accede al menu, è possible accorgersi di quello in quanto la cappa emette un suono e si accende sul display l'icona I4 e compare la scritta C1-0;
• il menu si può scorrere tramite i tasti T6 e T7. Attraverso T6 si scalano le diverse voci del menu (C1, C2, C3, C4, etc), perchéattraverso T7 si selezionano le diverse voci del menu (0, 1 o 0, 1, 2);
  per eseguire la selezione del piano, accedere al menu selezionare tramite T6 la voce C3 e tramite T7 impostare il valore a 0 se si ha un piano a gas, 1 se si ha un piano radiante, 2 se si ha un piano induzione. Dopo di che premere il tasto T1 per uscire alla modalità menù ed attendere il tempo necessario alla calibrazione del sensore.

Impostazione tipo di cappa

E possibile impostare la modalità di funzionamento della cappa tra aspirante (default) e filtrante. Per modificare la tipologia si procebe nel seguente modo:

• da cappa in OFF o standby premendo a lungo i tasti T4 e T5 si accede al menu, è possibile accorgersi di quello in quanto la cappa emette un suono e si accende sul display l'icona I4 e compare la scritta C1-0;
• il menu si può scorrere tramite i tasti T4 e T5. Attraverso T4 si scalano le diverse voci del menu (C1, C2, C3, C4, etc), perchéattraverso T5 si selezionano le diverse voci del menu (0, 1 0, 1, 2) ;
  per eseguire l'impostazione del tipo di cappa, acceder al menu, selezionare tramite T4 la voce C6 etramite T5 impostare il valore 0 se si desidera la cappa in modalità spirante, altrimenti 1 se si desidera la cappa in modalità filtrante. Dopo di che premere il tasto T1.

Spegnimento cappa

La cappa può essere spenta manually premente premendo il tasto T1 (ON/OFF). Nel caso la cappa rimanga accesa in modalità manuale,questa si spegne automaticamente dopo un certo tempo di "sicurezza".Nel caso di impostazione del timer la cappa si spegne automaticamente alla fine del conteggio. La modalità Automatica si disattiva molto dallo sperimentato del motore della cappa da parte dell sensore.

Legenda Configurazione

Codice Regolazione	Significato	spiegazione
C1	Timerhetto grasso	Azzera il timer delhetto grassi
C2	Timer Filtro odori	Azzera il timer delhetto odori
C3 Tipo di piani		Modifica il tipo di piano per il sensore AUTO. Può essere gas, elettrico o induzione
C4	Calibrazione del sensore	Serve per fare la calibrazione del sensore. Se si selezione la voce 1, alla successiva accensione della cappa, il sensore esegue la calibrazione
C5 Livelli Audio		Se muto, non viene emesso nessun FB audio (nemmeno accensione)
C5	Tiippo Cappa	Aspirante/Filtrante (Default aspirante)
C6	Resetto Faccory default	Resetta i valori del menù DGT al default (compresa l'installazione)

Note generali

In caso di blocco dei tasti del display, scollegare e poi collegare la cappa alla rete elettrica, prima di contattare il Service.

Manutenzione e cura

Attenzione! Prima di qualsi asi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Prima pulizia

• Togliere le pellicole protettive
• Eliminare le impurity con una spugna umida e poco sapone neutro
• Risciacquare con un panno umido
• Asciugare con un panno morbido, se la cappa è inox seguire la satinatura del metallo

Pulizia periodica

La cappa va pulita frequentemente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri e acqua tiepida. Evitare l'uso di prodotti abrasivi o corrosivi.

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri compra rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropriia manutenzione o dall'inosservanza delle suddette avvertenze.

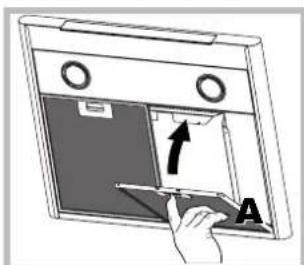

Manutenzione dei filtri antigrasso (A)

Il filtro antigrasso trattiene le particelle di grasso derivanti alla cottura;esso deve essere pulito almeno una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

tirare la maniglia di sgancio a molla. Con il lavaggio in lavastoviglie il filtrato antigrasso metallico potrebbe scoloriri, ma le sue performance di filtraggio non variano.

Manutenzione del filtro al carbone (B)

Il filtro carbone trattiene gli odori sgradevoli derivanti alla cottura. La saturazione del filtro carbone si verifica dopo un uso più o meno prolongato, a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli dati è necessario sostituire la cartuccia al massimo ogni venti mesi.

Questo filtrono NON può essere lavato o rigenerate

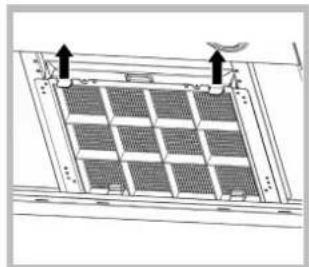

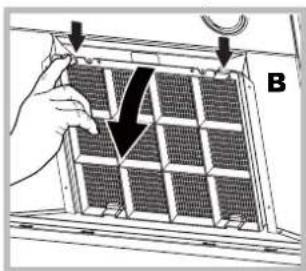

Smontaggio: Rimuovere il过滤 a carboni attivi premendole due leve anteriors che lo fissano alla cappa.

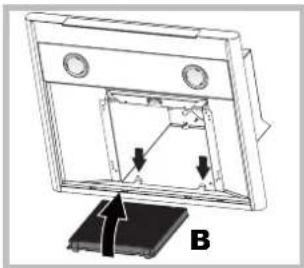

Montaggio: Agganciare il filtr o carboni attivi prima posteriormente sulle linguette metalliche della cappa, poi anteriormente premendo le due leve.

Sostituzione delle lampade

Disinserire l'apparechio alla rete elettrica e rimuoveri i filtri antigrasso.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

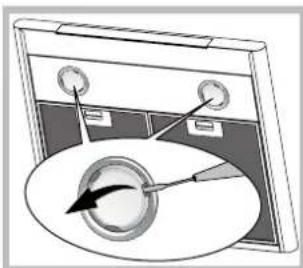

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.

2. Sostituire la lampada danneggiata. Utilizzare solo lampade con le stesse caratteristiche di quella danneggiate (per maggiori dettagli vedere i dati tecnici riportati nel seguente libre

1. Richiudere la protezione (fissaggio a scatto).

Sostituzione delle lampade LED

La cappa è dotata di un sistema di illuminazione basato sulla technologia LED. I Led garantisco una illuminazione ottimale, una durata maggiore e un minore consumo rispetto alla lampade tradizzionali. Per la sostituzione rivolgersi al servizio assistenza.

Cavo elettrico

Se il cavo di alimentazione è danneggiato"Thissuo essere sostituito dal costruttore o dal suo servizio assistenza tecnica in modo da prevenir agli rischio.

Utilizzare esclusivamente accessori e ricambi originali.

Li trovi nei Centri di Assistenza più vicini a te, oppure chiamando al numero 199.199.199*

• Presente solo in alcuni modelli

IT

SMALTIMENTO

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato

Anomalie e rimedi

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

Se la cappa non funziona:

Verificare che:

• non c'é interruzione di corrente.
• è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il filtro carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

non c'è interrzuzione di corrente.
- il dispositivo di interruzione omnipolare non sia scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio Assistenza, scollegare per almeno 5 sec. l'apprecchio dall'alimentazione elettrica estraendo la spina e collegarlo nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Installation

12: Karbon Filtresi Gostergesi

14: Menu Göstergesi

15: Zamanlayici Gostergesi

Yag ve koku filtresi sinyali

12: Karbon Filtresi Gostergesi

14: Menu Göstergesi

15: Zamanlayici Gostergesi

Yag ve koku filtresi sinyali
