RH 440 NTE - Przenośna lodówka DOMETIC - Bezpłatna instrukcja obsługi

Marka	Dometic
Model	RH 440 NTE
Typ produktu	Przenośna lodówka (minibar)
Pojemność całkowita	40 litrów
Pojemność użytkowa	34 litry
Wymiary (S x W x G)	401 x 554 x 425 mm
Waga	11 kg
Zasilanie elektryczne	100-240 V~, 50/60 Hz
Pobór mocy	55 W (tryb normalny), 12,1 W (tryb ECO)
Technologia chłodzenia	Peltier (bez sprężarki)
Zakres temperatur	3 °C do 12 °C (regulowany)
Wydajność chłodzenia	Do 21 °C poniżej temperatury otoczenia
Klasa efektywności energetycznej	A+
Roczne zużycie energii elektrycznej	99 kWh/rok
Czynnik chłodniczy	R600a (25 g)
Klasa klimatyczna	N, T (temperatura otoczenia od +16 °C do +43 °C)
Poziom hałasu	0 dB (bez wentylatora)
Materiał izolacyjny	Cyklopentan (łatwopalny)
Zastosowanie zgodne z przeznaczeniem	Chłodzenie napojów i przekąsek w pomieszczeniach
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem; użyć miękkiej ściereczki, ciepłej wody i łagodnego detergentu; odkurzyć kurz z zespołu chłodzącego z tyłu
Bezpieczeństwo	Zapewnić swobodny przepływ powietrza przez otwory wentylacyjne; nie uszkadzać obiegu chłodniczego; nie używać urządzeń elektrycznych wewnątrz; przechowywać poza zasięgiem dzieci poniżej 8 lat
Części zamienne i naprawialność	Naprawy wyłącznie przez autoryzowany serwis (zasilacz, płytka sterująca, wentylator)
Zawartość dostawy	Minibar, instrukcja montażu i obsługi

Często zadawane pytania - RH 440 NTE DOMETIC

Jak zainstalować przenośną lodówkę Dometic RH 440 NTE?

Umieść urządzenie na stabilnej, równej powierzchni. Zachowaj strefę wentylacji minimum 50 mm wokół. W przypadku zabudowy postępuj zgodnie ze schematami wentylacji (rys. 3) z kratkami wentylacyjnymi o powierzchni 200 cm² każda. Przestrzeń z tyłu powinna wynosić co najmniej 20 mm, a 105 mm dla kanału.

Jak ustawić temperaturę?

Obróć termostat (rys. 1, poz. 1), aby ustawić temperaturę między 3 °C a 12 °C. Obróć w kierunku przeciwnym do ruchu wskazówek zegara do pozycji OFF, aby wyłączyć urządzenie.

Co zrobić, jeśli urządzenie nie chłodzi?

Sprawdź, czy gniazdko jest pod napięciem. Jeśli wentylator wewnętrzny lub element chłodzący są uszkodzone, skontaktuj się z autoryzowanym serwisem. Zintegrowany zasilacz lub płytka sterująca mogą być również przyczyną.

Jak wyczyścić lodówkę?

Odłącz urządzenie. Użyj miękkiej ściereczki, ciepłej wody i łagodnego detergentu lub płynu do naczyń. Spłucz czystą wodą i osusz. Nie używaj ściernych środków czyszczących i nigdy nie zanurzaj urządzenia w wodzie.

Czy mogę używać urządzenia na zewnątrz?

Nie, urządzenie jest przeznaczone do użytku domowego lub w podobnych miejscach (biura, hotele). Używaj go tylko w suchym miejscu, chronionym przed warunkami atmosferycznymi. Temperatura otoczenia powinna wynosić od +16 °C do +43 °C.

Jakie jest zużycie energii w trybie ECO?

W trybie ECO pobór mocy wynosi 12,1 W przy 100-240 V~, co zmniejsza roczne zużycie do 99 kWh/rok. Włącz tryb ECO za pomocą termostatu, aby oszczędzać energię.

Jak oszczędzać energię za pomocą tej lodówki?

Wybierz dobrze wentylowane miejsce, z dala od słońca. Pozwól gorącym potrawom ostygnąć przed włożeniem. Nie otwieraj drzwi częściej niż to konieczne i nie pozostawiaj ich otwartych zbyt długo.

Co zrobić w przypadku kondensacji wewnątrz?

Kilka kropel wody jest normalne z powodu kondensacji. Wytrzyj suchą ściereczką. Jeśli kondensacja jest nadmierna, sprawdź, czy drzwi są prawidłowo zamknięte i czy wentylacja nie jest zablokowana.

Czy mogę zmienić kierunek otwierania drzwi?

Tak, drzwi są odwracalne. Postępuj zgodnie z krokami przedstawionymi na rysunkach 23-27 instrukcji (przekładanie drzwi) lub rysunkach 25-26 dla drzwi z zamkiem przesuwnym.

Jak zutylizować urządzenie po zakończeniu eksploatacji?

Urządzenie zawiera łatwopalny cyklopentan w izolacji oraz czynnik chłodniczy R600a. Nie wyrzucaj go z odpadami domowymi. Skontaktuj się z lokalnym centrum recyklingu lub sprzedawcą w celu prawidłowej utylizacji.

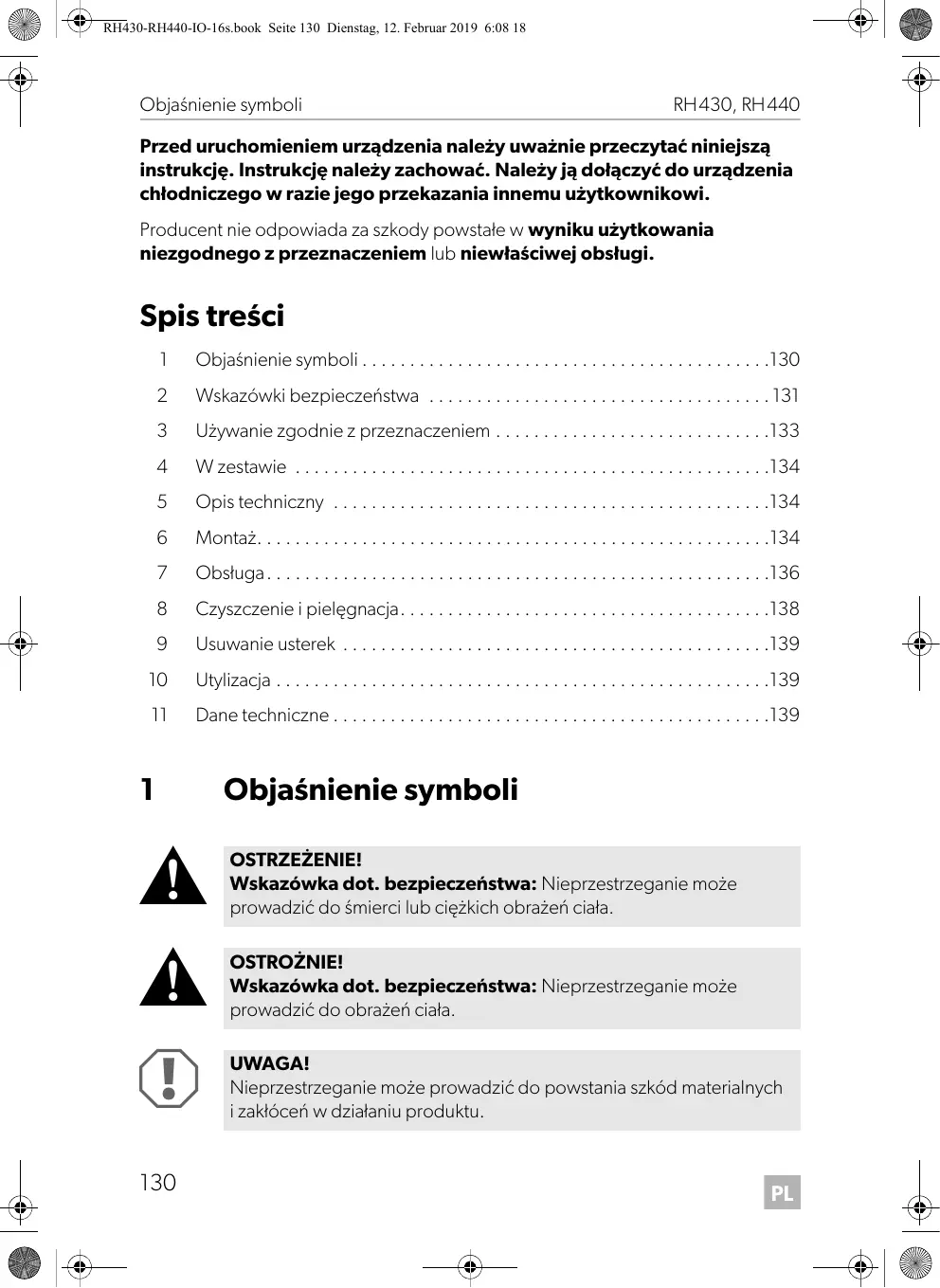

INSTRUKCJA OBSŁUGI RH 440 NTE DOMETIC

Instrukcja montażu i obsługi....130

SK Minibar

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. Należy ją dołączyć do urządzenia chłodniczego w razie jego przekazania innemu użytkownikowi.

Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

Spis treści

1 Objąśnienie symboli....130
2 Wskazówki bezpieczeństwa .....131
3 Używanie zgodnie z przeznaczeniem .....133
4 W zestawie ....134
5 Opis techniczny 134
6 Montaż....134
7 Obstuga....136
8 Czyszczenie i pielęgnacja....138
9 Usuwanie usterek ....139
10 Utylizacja....139
11 Dane techniczne....139

1 Objąśnienie symboli

OSTRZEŻENIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

OSTROŻNIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała.

UWAGA!

Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dot. obsługi produktu.

2 Wskazówki bezpieczeństwa

OSTRZEŻENIE! Niebezpieczeństwo pożaru/materialy łatwopalne

• Otwory wentylacyjne w obudowie urządzenia lub w konstrukcji montażowej nie mogą być zasłonięte.
• Do przyspieszania procesu odszraniania nie używać żadnych innych mechanicznych przedmiotów oprócz tych, które zaleca producent.
• Nie uszkodzić obiegu chłodniczego.
• W szufladach na produkty spożywcze nie używać żadnych urządzeń elektrycznych, chyba że zostało to zalecone przez producenta.

2.1 Ogólne bezpieczeństwo

OSTRZEŻENIE!

• Uruchamianie urządzenia jest zabronione, gdy ma ono widoczne uszkodzenia.
• Gdy przewód zasilania ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.
• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne niebezpieczeństwo.
• Dzieci od 8 roku życia i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych oraz/lub osoby niedysponujące stosowną wiedzą i doświadczeniem mogą użytkować to urządzenie, o ile osoby te znajdują się pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i zrozumiały ewentualne zagrożenia wynikające z niewłaściwego użytkowania.
• Dzieci nie mogą również czyścić i konserwować urządzenia bez nadzoru.
  • Dzieci nie mogą bawić się urządzeniem.

• Należy dopilnować, aby dzieci nie bawiły się urządzeniem.

• Urządzenie należy stosować i przechowywać poza zasięgiem dzieci poniżej 8 roku życia.

• W urządzeniu nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z palnym gazem wytłaczającym.

OSTROŻNIE!

• Urządzenie należy odłączyć od sieci
  – przed każdym czyszczeniem i konserwacją
• po każdym użyciu

- Środki spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub odpowiednich pojemnikach.

UWAGA!

• Należy porównać dane dotyczące napięcia na tabliczce znamionowej z danymi dostępnego źródła zasilania.
• Produkt podłączać do sieci prądu przemiennego kablem przyłączeniowym prądu przemiennego.
• Wtyczki nie należy nigdy wyciągać z gniazda zapalniczki samochodowej ani gniazdka elektrycznego, pociągając za przewód zasilania.
• Przenośna lodówka nie nadaje się do transportu substancji żrących lub zawierających rozpuszczalniki!
• Izolacja tego urządzenia chłodniczego zawiera cyklopentan. Znajdujące się w materiale izolacyjnym gazy wymagają specjalnej procedury utylizacyjnej. Nienadające się do dalszej eksploatacji urządzenie chłodnicze należy dostarczyć do specjalistycznego zakładu utylizacyjnego.

2.2 Bezpieczeństwo podczas eksploatacji urządzenia

OSTROŻNIE!

- Przed użyciem należy sprawdzić, czy przewód i wtyczka są suche.

UWAGA!

• Wewnątrz przenośnej lodówki nie należy używać żadnych urządzeń elektrycznych – z wyjątkiem urządzeń zaleconych przez producenta.
• Nie należy ustawiać urządzenia w pobliżu otwartego ognia i innych źródeł ciepła (ogrzewanie, silne promieniowanie słoneczne, piec gazowy itp.).

- Niebezpieczeństwo przegrzania!

Należy zawsze zapewniać minimum 50 mm przestrzeni do wentylacji ze wszystkich czterech stron urządzenia chłodniczego. W przestrzeni tej nie mogą znajdować się żadne przedmioty ograniczające dopływ powietrza do chłodzonych elementów.

Nie umieszczać urządzenia chłodniczego w zamkniętych przestrzeniach ani w miejscach całkowicie lub prawie całkowicie pozbawionych dopływu powietrza.

• Należy uważać, aby nie zakrywać otworów wentylacyjnych.
• Wypełnianie wewnętrznego pojemnika cieczami i lodem jest zabronione.
• Zanurzanie urządzenia w wodzie jest zabronione.
• Urządzenie i przewody należy chronić przed wysoką temperaturą i wilgocią.

3 Używanie zgodnie z przeznaczeniem

Lodówka nadaje się do schładzania napojów i przekąsek.

Urządzenie zostało zaprojektowane w celu zasilania z sieci prądu przemiennego o napięciu 100 – 240 V.

Urządzenie chłodzące jest przeznaczone do użytku domowego i w podobnych obszarach zastosowań, takich jak:

• aneksy kuchenne w sklepach, biurach i innych miejscach pracy
• w rolnictwie
• przez gości hotelowych, motelowych i innych miejscach noclegowych
  • w barach mlecznych
  • w kateringu i podobnych miejscach żywienia zbiorowego

OSTROŻNIE! Zagrożenie zdrowia!

Należy sprawdzić, czy wydajność chłodzenia odpowiada wymaganiom związanym z żywnością lub lekami, które mają być przechowywane w lodówce.

4 W zestawie

Ilość	Nazwa
1	Minibar
1	Instrukcja montażu i obsługi

5 Opis techniczny

Urządzenie chłodnicze może chłodzić produkty do temperatury maksymalnie 21 °C poniżej temperatury otoczenia i utrzymywać je w schłodzonym stanie. Kratka oddzielająca pozwala na osobne przechowywanie produktów spożywczych, np. butelek i słodyczy.

Chłodzenie to niezużywający się system Peltiera.

Panel obsługi

Poz. na rys. 1, strona 3	Nazwa
1	Termostat

6 Montaż

OSTRZEŻENIE!

Uszkodzenie obiegu czynnika chłodniczego z tytu urządzenia chłodniczego powoduje zagrożenie pożarowe, ponieważ czynnik chłodniczy jest wysoce łatwopalny. Aby uniknąć uszkodzenia obiegu czynnika chłodniczego z powodu niestabilnego ustawienia urządzenia chłodniczego, należy je zawsze mocować zgodnie z instrukcją.

UWAGA!

Podczas przenoszenia urządzenia chłodniczego należy obchodzić się z nim ze szczególną ostrożnością.

• Urządzenie chłodnicze należy przenosić w dwie osoby.
• Urządzenie chłodnicze można przenosić tylko w pozycji pionowej.
• Należy uważać, aby nie uszkodzić elementów technicznych znajdujących się z tyłu.

Urządzenie chłodnicze jest przeznaczone do instalacji wolnostojącej, ale może też zostać zabudowane, jeśli spełnione zostaną zamieszczone poniżej warunki. Tylko w ten sposób można zapewnić jego zadowalającą pracę i maksymalną wydajność chłodzenia.

• Aby zapewnić jego prawidłowe działanie, urządzenie chłodnicze należy dokładnie wypoziomować.
• W przypadku wersji ze szklanymi drzwiami wilgotność powietrza w otoczeniu powyżej 65% przy temperaturze otoczenia 25°C powoduje skraplanie się wilgoci na drzwiach.
• Gniazdo zasilania sieciowego musi być łatwo dostępne.
• Podczas ustawiania urządzenia chłodniczego należy uważać, aby nie przygnieść ani nie uszkodzić przewodu zasilającego.

Wentylacja (rys. 3, strona 4)

• Należy zapewnić jeden z przedstawionych na rysunku wariantów wentylacji: A, B, C lub D.
• W przypadku zastosowania kratek wentylacyjnych (1) muszą one mieć otwory o powierzchni co najmniej 200 cm² każda.
• Należy zachować podaną poniżej minimalną odległość tylnej ściany urządzenia chłodniczego od otaczającej go konstrukcji:

Poz. na rys. 3, strona 4	Min. odległość
2	20 mm
3	105 mm

• Kanał wentylacyjny musi mieć wymiary co najmniej 105 mm x szerokość urządzenia chłodniczego.
• Agregat chłodniczy musi wchodzić w kanał wentylacyjny, jak pokazano na rysunku. Inne części nie mogą wchodzić w kanał wentylacyjny.
• Powietrze przepływające przez kanał wentylacyjny nie może być ogrzewane przez żadne inne źródło ciepła.
• Kanał wentylacyjny musi być wolny od jakichkolwiek przeszkód. Z tyłu urządzenia chłodniczego nie można umieszczać w szczególności rozgałęziaczy ani zasi-laczy, ponieważ mogą się one nagrzewać.

6.1 Mocowanie urządzenia chłodniczego

Zamocować urządzenie chłodnicze za pomocą nóżek mocujących, jak pokazano na rysunku (rys. 2, strona 3).

6.2 Wymiana panelu dekoracyjnego

Aby wymienić panel dekoracyjny, należy postępować, jak pokazano na rysunku (rys. 4 do rys. 7, strona 5).

6.3 Montaż (opcjonalnej) prowadnicy do zabudowy

Możliwe jest zamontowanie prowadnicy do zabudowy, dzięki której drzwi urządzenia chłodniczego będą otwierały się równocześnie z drzwiami szafki.

Aby zamontować prowadnicę, należy postępować, jak pokazano na rysunku (rys. 8, strona 6do rys. 22, strona 9).

6.4 Zmiana kierunku otwierania drzwi

Aby zmienić kierunek otwierania drzwi, należy postępować, jak pokazano na rysunku (rys. 23 do rys. 27, strona 10). lub ...

Aby zmienić kierunek otwierania drzwi z prowadnicą do zabudowy, należy postępować, jak pokazano na rysunku (rys. 25 do rys. 26, strona 10).

7 Obstuga

OSTROŻNIE! Zagrożenie zdrowia!

Należy sprawdzić, czy wydajność chłodzenia odpowiada wymaganiom związanym z żywnością lub lekami, które mają być przechowywane w lodówce.

WSKAZÓWKA

• Przed rozpoczęciem korzystania z nowej lodówki ze względów higienicznych należy przetrzeć lodówkę wewnątrz i na zewnątrz wilgotną szmatką (patrz również „Czyszczenie i pielęgnacja” na stronie 18).
• Gdy chłodzenie trwa dłuższy czas, we wnętrzu lodówki mogą osadzić się krople wody. Jest to normalne zjawisko, gdyż wilgoć z powietrza przekształca się w krople wody, gdy temperatura w urządzeniu chłodzącym spada. Lodówka nie jest uszkodzona. Krople można wytrzeć suchą ścierką.

7.1 Rady dotyczące oszczędzania energii

• Wybierz miejsce z dobrą wentylacją, nienarażone na promieniowanie słoneczne.
• Schłódź ciepłe potrawy przed ich włożeniem do urządzenia.
• Nie otwieraj lodówki częściej niż jest to konieczne.
• Nie zostawiaj otwartej lodówki dłużej niż to jest konieczne.

7.2 Korzystanie z lodówki

UWAGA! Niebezpieczeństwo uszkodzenia!

• Należy uważać, aby w lodówce znajdowały się tylko przedmioty lub produkty, które mogą być chłodzone do wybranej temperatury.
• Należy uważać, by nie ochładzać nadmiernie napojów lub potraw w szklanych pojemnikach. Podczas zamrażania napoje i płynne potrawy zwiększają swoją objętość, co może spowodować uszkodzenie szklanych pojemników.
• Należy pamiętać, że lodówka powinna mieć zapewnioną dobrą wentylację pozwalającą na odprowadzenie wytwarzanego ciepła. W przeciwnym razie nie gwarantuje się jej prawidłowego działania. W szczególności nie wolno zakrywać otworów wentylacyjnych.

WSKAZÓWKA

Jeśli przez dłuższy czas nie będą Państwo korzystali z lodówki, należy pozostawić drzwiczki nieco uchylone w celu uniknięcia powstawania zapachu.

▶ Postawić urządzenie chłodnicze na stałym podłożu.
Podłączyć kabel przyłączeniowy do sieci prądu przemiennego.

√ Urządzenie chłodnicze zaczyna chłodzić komorę.
▶ Ustawić regulator temperatury (rys. 1, strona 3) na żądaną temperaturę (3 – 12 °C).
▶ Wyłączając urządzenie, należy wyciągnąć kabel przyłączeniowy lub...

przekręcić regulator temperatury (rys. 1 1, strona 3) w kierunku przeciwnym do kierunku wskazówek zegara do pozycji OFF.

8 Czyszczenie i pielęgnacja

OSTRZEŻENIE!

Przed każdym czyszczeniem i pielęgnacją odłączyć lodówkę od zasilania.

UWAGA! Niebezpieczeństwo uszkodzenia!

• Lodówki przenośnej nie wolno nigdy czyścić pod bieżącą wodą ani zamaczać w wodzie.
• Do czyszczenia nie należy używać agresywnych środków czyszczących ani twardych przedmiotów, gdyż mogą uszkodzić lodówkę.

Do czyszczenia wnętrza lodówki stosować miękką szmatkę, letnią wodę i łagodny środek czyszczący lub płyn do mycia naczyń.
Przetrzeć lodówkę czystą wodą i dokładnie ją wysuszyć.
Od czasu do czasu usuwać szczotką lub miękką szmatką kurz z agregatu chłodzącego z tyłu lodówki.

9 Usuwanie usterek

Zakłócenie	Możliwa przyczyna	Proponowane rozwiązanie
Urządzenie nie działa (wtyczka jest włóżona).	Brak napięcia w gnieździe prądu prze-miennego.	Należy spróbować podłączyć urządzenie do innego gniazda wtyko-wego.
	Wentylator wewnętrzny lub element chłodzący jest uszkodzony.	Naprawę może wykonać tylko odpo-wiedni zakład serwisowy.
	Zintegrowany zasilacz jest uszkodzony.	Naprawę może wykonać tylko odpo-wiedni zakład serwisowy.
	Płytka sterownicza jest zepsuta.	Naprawę może wykonać tylko odpo-wiedni zakład serwisowy.

10 Utylizacja

▶ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

11 Dane techniczne

	RH430NTE	RH440NTE
Pojemność brutto:	30 l	40 l
Zasilanie:	100 – 240 V~, 50-60 Hz
Pobór mocy	55 W12,1 W (100-240 V~, tryb ECO)
Zakres temperatury chłodzenia:	3 °C ... 12 °Cmaks. 21 °C poniżej temperatury otoczenia
Kategoria:	2 (komora piwniczna)
Klasa efektywności energetycznej:	A+
Zużycie energii:	99 kWh/rok
Pojemność użytkowa:	25 l	34 l
Klasa klimatyczna:	N, T
Czynnik chłodniczy:	R600a
Ilość czynnika chłodziącego:	25 g
Temperatura otoczenia:	+16 °C do +43 °C
Emisja hałasu:	0 dB
Wymiary (S x W x G):	384 x 522 x 395 mm	401 x 554 x 425 mm
Waga:	10 kg	11 kg
Kontrola/certyfikat:
