Typ produktu	Okap kuchenny podszafkowy
Marka	TEKA
Model	GFG 2
Liczba prędkości	3 (średnia, maksymalna, intensywna)
Oświetlenie	LED (kod ILCOS D: DSL-12-S-450)
Rodzaj sterowania	Niezależne przełączniki silnika i oświetlenia
Zasilanie elektryczne	230 V ~ 50 Hz (sprawdź etykietę z danymi)
Minimalna wysokość montażu	50 cm (kuchenka elektryczna) / 65 cm (kuchenka gazowa)
Średnica wylotu powietrza	Standardowa (nieokreślona)
Maksymalna długość przewodu	4 metry z maksymalnie 2 kolankami
Metalowy filtr przeciwtłuszczowy	Zmywalny w zmywarce, czyszczenie co miesiąc
Filtr węglowy (opcjonalny)	Żywotność 3-6 miesięcy, niezmywalny
Poziom hałasu	Zgodny z EN/IEC 60704 (nieokreślony w dB)
Klasa efektywności energetycznej	Nieokreślona
Materiał obudowy	Stal nierdzewna (prawdopodobnie)
Wymiary (Dł. x Gł. x Wys.)	Standardowe do zabudowy (nieokreślone)
Waga	Około 15-20 kg (szacunkowo)
Bezpieczeństwo dzieci	Używanie przez dzieci powyżej 8 lat pod nadzorem
Możliwość naprawy	Oryginalne części zamienne, naprawa przez profesjonalistę
Gwarancja	Standardowa producenta (nieokreślona)

Często zadawane pytania - GFG 2 TEKA

Jak czyścić filtry okapu?

Metalowe filtry przeciwtłuszczowe należy czyścić co najmniej raz w miesiącu. Można je myć w zmywarce lub zanurzać w gorącej wodzie z detergentem. Przed ponownym montażem dokładnie osusz. Nie używaj ściernych środków czyszczących.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co 3-6 miesięcy w zależności od użytkowania. Nie można go myć ani poddawać recyklingowi. Aby go wymienić, zdejmij pokrywę, wyjmij stary filtr i zamontuj nowy.

Co zrobić, jeśli okap nie działa?

Sprawdź, czy przewód zasilający jest podłączony i czy gniazdko jest pod napięciem. Jeśli problem nie ustąpi, skontaktuj się z serwisem. Nie próbuj naprawiać samodzielnie.

Dlaczego okap słabo zasysa?

Możliwe przyczyny: nasycony filtr przeciwtłuszczowy (wyczyść go), zatkany przewód wylotowy (usuń przeszkodę) lub zbyt długa długość przewodu (max 4 metry z 2 kolankami). Sprawdź również, czy klapy zwrotne są prawidłowo zamontowane.

Jak prawidłowo zamontować okap?

Dolna część okapu musi znajdować się co najmniej 50 cm nad kuchenką elektryczną i 65 cm nad kuchenką gazową. Przymocuj go do szafki przez górne lub boczne otwory. Przewód wylotowy nie może przekraczać 4 metrów z maksymalnie 2 kolankami.

Czy mogę używać okapu bez odprowadzenia na zewnątrz?

Tak, w trybie cyrkulacji z filtrem węglowym. W takim przypadku oczyszczone powietrze jest zawracane do kuchni. Filtr węglowy należy regularnie wymieniać.

Jak wymienić oświetlenie LED?

Jeśli diody LED nie świecą, skontaktuj się z obsługą klienta. Moduł LED musi być wymieniony przez producenta lub wykwalifikowanego specjalistę.

Jakich środków czyszczących używać na okapie?

Używaj wody z mydłem o temperaturze około 40°C i wilgotnej szmatki. Nigdy nie używaj metalowych gąbek, ściernych środków ani twardych przedmiotów. Osusz niestrzępiącą się ściereczką.

Czy okap jest odpowiedni dla dzieci?

Urządzenie może być używane przez dzieci powyżej 8 roku życia pod nadzorem osoby dorosłej. Dzieci nie powinny bawić się urządzeniem ani czyścić go bez nadzoru.

Jak oszczędzać energię przy użyciu okapu?

Używaj prędkości dostosowanej do ilości pary, wyłączaj okap i oświetlenie, gdy nie gotujesz, przykrywaj garnki i regularnie czyść filtry. Tryb intensywny używaj tylko w razie potrzeby.

INSTRUKCJA OBSŁUGI GFG 2 TEKA

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączoną instrukcję obsługi.

БЪЛГАРСКИ

ВНИМАТЕЛНО ПРОЧЕТЕТЕ ПРЕДОСТАВЕНАТА ИНСТРУКЦИЯ ПРЕДИ ИНСТАЛИРАНЕ И УПОТРЕБА НА УРЕДА.

ROMÂNĂ

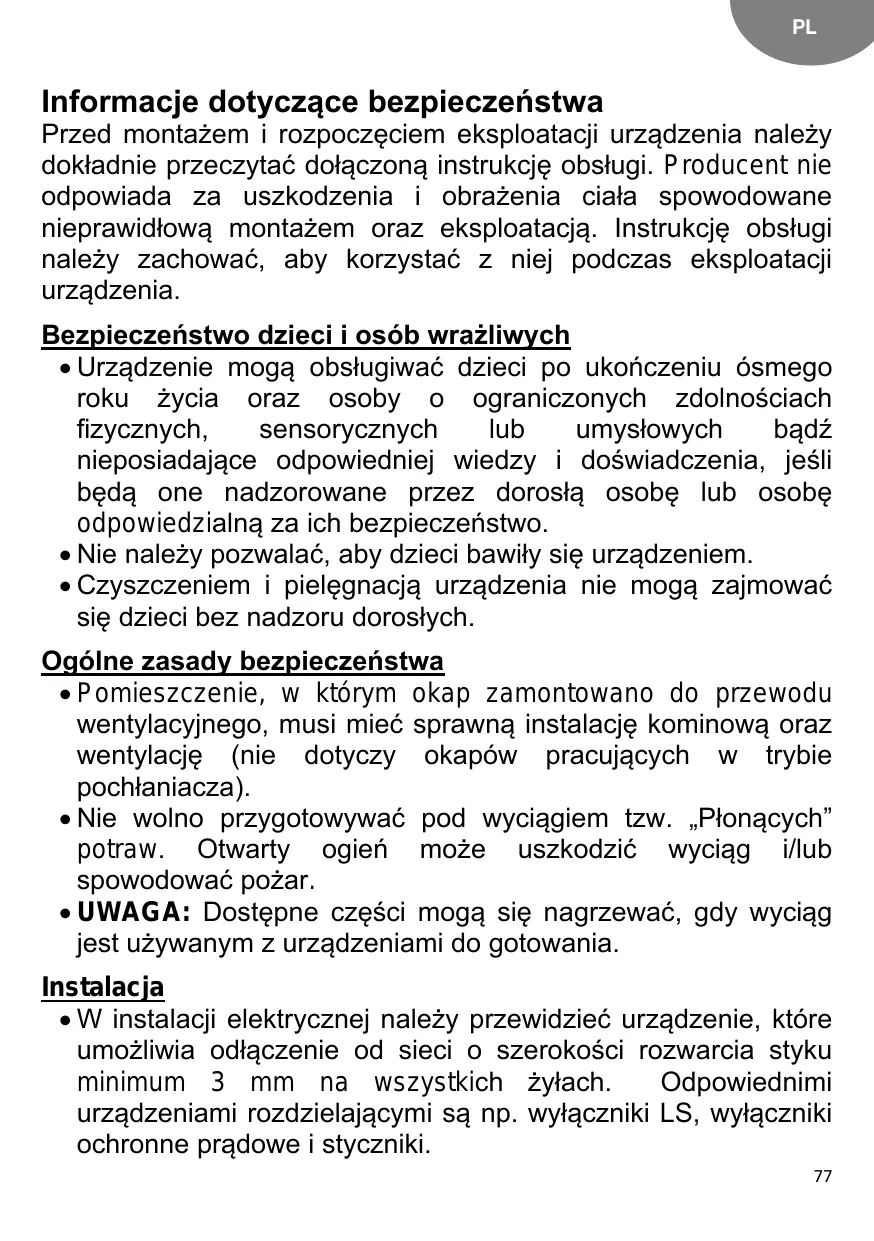

Informacja dotycząca bezpieczeństwa

Przed montażem i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączoną instrukcję obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłowym montażem oraz eksploatacją. Instrukcję obsługi należy zachować, aby korzystać z niej podczas eksploatacji urządzenia.

Bezpieczeństwo dzieci i osób wrażliwych

• Urządzenia mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, jeśli nie posiadają odpowiedniej wiedzy i doświadczenia, a są one nadzorowane przez dorosłą osobę lub osobę odpowiedzialną za ich bezpieczeństwo.
• Nie należy pozwalać, aby dzieci bawiły się urządzeniem.
• Czyszczenie i pielęgnacja urządzenia nie mogą zajmować się dzieci bez nadzoru dorosłych.

Ogólne zasady bezpieczeństwa

• Pomieszczenie, w którym okap zamontowano do przewodu wentylacyjnego, musi mieć sprawną instalację kominową oraz wentylację (nie dotyczy okapów pracujących w trybie pochłaniacza).
• Nie wolno przygotowywać pod żadnym pozorem tzw. „płonących” potraw. Otwarty ogień może uszkodzić okap i/lub spowodować pożar.
• UWAGA: Dostępne części mogą się nagrzewać, gdy wyciąg jest używany z urządzeniami do gotowania.

Instalacja

• W instalacji elektrycznej należy przewidzieć urządzenia, które umożliwią odłączenie od sieci o szerokości rozwarcia styku minimum 3 mm na wszystkich żyłach. Odpowiednimi urządzeniami rozdzielającymi są np. wyłączniki LS, wyłączniki ochronne różnicowoprądowe i styczniki.
• Jeśli dokonano podłączenia elektrycznego poprzez wtyczkę oraz jest ona łatwo dostępna, to nie ma konieczności montażu dodatkowego urządzenia rozdzielającego.
• Nie podłączać okapu do kanału kominowego, do którego podłączono urządzenia grzewcze opalane gazem lub innym paliwem (nie dotyczy okapów pracujących w trybie pochłaniania).
• Dolna powierzchnia okapu powinna znajdować się najmniej 50 cm nad palnikami elektrycznymi lub 65 cm nad palnikami gazowymi.

W czasie prac montażowych należy przestrzegać obowiązujących przepisów dotyczących wentylacji i oddymiania pomieszczeń.

• Kiedy okap pracuje jednocześnie z innymi urządzeniami niezasilanymi energią elektryczną, ciśnienie powietrza na wyjściu nie powinno przekraczać 4 Pa (4x10^-5 bar).
• Przed przyłączeniem urządzenia do instalacji elektrycznej należy sprawdzić zgodność napięcia i częstotliwości z danymi na tabliczce znamionowej. Wtyczka powinna być podłączona do gniazdka z uziemieniem.
• W celu uzyskania optymalnego odprowadzenia powietrza, przewód nie powinien być dłuższy niż 4 metry i powinien posiadać maksymalnie dwa kolanka 90°.
• W przypadku braku możliwości odprowadzania oparów na zewnątrz, należy zainstalować filtr z węgla aktywnego. Filtr montuje się w korpusie wyciągu, poprzez wkręcanie go w kierunku zgodnym z ruchem wskazówek zegara.
• UWAGA: Aby uzyskać więcej informacji na temat instalacji, znajdują się one na końcu niniejszej instrukcji obsługi.

Czyszczenie

• Istnieje ryzyko pożaru, jeśli czyszczenie nie jest przeprowadzane zgodnie z instrukcją.
• Nie dopuścić do gromadzenia się smaru w dowolnej części ekstraktora, zwłaszcza w filtrach smarów, ponieważ może to spowodować zagrożenie pożarowe!
• Filtry należy czyścić zależnie od stopnia zabrudzenia, jak również nie rzadziej niż raz w miesiącu. Prosimy zwrócić uwagę, że podczas gotowania tłuszcz osadza się na filtrze również, gdy urządzenie nie jest włączone.
• Zalecamy używanie rękawic podczas czyszczenia wnętrza urządzenia.

Remont

• Jeśli przewód zasilający zostanie uszkodzony, ze względów bezpieczeństwa jego wymianę powinien przeprowadzić producent, autoryzowany serwis lub inny wykwalifikowany specjalista. Ponadto do ww. czynności potrzebne są specjalne narzędzia.
• Nie należy uruchamiać okapu, jeśli są widoczne uszkodzenia na panelu sterowania.
• Jeżeli moduł LED nie działa poprawnie, musi zostać wymieniony przez producenta, autoryzowany serwis techniczny lub wykwalifikowaną osobę, aby uniknąć zagrożenia.
• Jeżeli okap nie działa lub działa niepoprawnie, należy odłączyć go od zasilania i skontaktować się z autoryzowanym serwisem technicznym.
• W razie konieczności dokonania naprawy należy powiadomić najbliższy punkt serwisowy. Używać wyłącznie oryginalnych części zamiennych. Naprawy dokonane przez osoby nieuprawnione mogą spowodować uszkodzenia urządzenia lub zakłócić jego eksploatację. W żadnym wypadku nie podejmować samodzielnych prób naprawy.

Opis urządzenia (Rys. 1-3)

A Wyłącznik i regulator mocy.

Pierwszy

Drugi

Trzeci

B Wyłącznik oświetlenia.

C Oświetlenie (lampy) D Filtry metalowe E Mocowanie filtrów z węgla aktywnego. F Mocowanie filtrów z węgla aktywnego (Rys. 2).

G-H Zawór zwrotny (Rys. 2).

Obsługa urządzenia

Włączanie i wyłączanie oraz regulacja oświetlenia odbywa się za pomocą przycisków pokazanych na rysunku 1 ("A", "B").

Zaleca się włączenie okapu na kilka minut przed rozpoczęciem gotowania (3 - 5 minut), w ten sposób tworzy się stabilny ciąg powietrza, co jest konieczne przy powstawaniu oparów.

Zaleca się również pozostawienie okapu włączonego (3-5 minut) po zakończeniu gotowania, co umożliwia wydmuchanie wszelkich oparów i tłuszczów z przewodów wentylacyjnych i zapobiega ich cofaniu się do pomieszczenia.

Czyszczenie i konserwacja

Przed przystąpieniem do czyszczenia należy upewnić się, czy urządzenie jest odłączone od zasilania.

Przestrzegać instrukcji i wskazówek dotyczących bezpieczeństwa.

Jeżeli prace konserwacyjne nie są przeprowadzone zgodnie z instrukcją, MOŻE WYSTĄPIĆ RYZYKO POŻARU!

Czyszczenie filtrów

Zwolnić zapadki, wyjąć filtry z mocowań. Wkład filtra wyczyścić w zmywarce do naczyń lub po namoczeniu w gorącej wodzie; dopuszczalne jest stosowanie środków czyszczących w sprayu (zabezpieczając niemetalowe części). Po umyciu filtry dokładnie wysuszyć.

Aby wymienić filtry, postępuj w odwrotnej kolejności do ich usuwania. Upewnij się, że zatrzask filtra jest dobrze przymocowany do obudowy, aby zapobiec przedwczesnemu zużyciu filtrów.

Uwaga: okap nie będzie działać, dopóki ponownie nie zostaną zamontowane filtry metalowe.

Uwaga: Niektóre środki myjące używane w zmywarkach mogą odbarwić metalową powierzchnię filtra na czarno. Nie ma to żadnego wpływu na prawidłowość funkcjonowania urządzenia.

Filtry należy czyścić zależnie od stopnia zabrudzenia, najlepiej raz w miesiącu. Prosimy zwrócić uwagę, że podczas gotowania tłuszcz osadza się na filtrze również, gdy urządzenie nie jest włączone.

Czyszczenie obudowy

Zalecane jest mycie miękką szmatką namoczoną w ciepłej wodzie z dodatkiem mydła lub płynu do mycia naczyń. Po umyciu dokładnie wytrzeć do sucha.

Uwaga:

• Nie wolno używać metalizowanych gąbek do szorowania, proszków i mleczek szorujących oraz żadnych ostrych narzędzi do skrobania, np. noży, itp.

Filtr z węgla aktywnego

• Aby założyć filtry, należy ustawić je zgodnie z oznaczeniami na wylotach turbiny i przykręcić zgodnie z ruchem wskazówek zegara.
• Żywotność filtrów wynosi 3-6 miesięcy, zależnie od intensywności używania wyciągu.

Informacje techniczne

Charakterystyka techniczna:

SPRAWDŹ TABLICZKĘ ZNAMIONOWĄ WEWNĄTRZ URZĄDZENIA

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Montaż

Istnieją trzy możliwości montażu okapu (Rys. 3).

a) Do górnej części mebla, rysunek 3 pokazuje, gdzie wskazane jest położenie otworów wyrażonych "A". Ten zacisk jest prowadzony poza za pomocą dostarczonych śrub M6. b) Do wewnętrznej bocznej części mebli przez ruchome otwory mianowane „B", które występują na bocznej obudowie okapu. Instalacja będzie zrobiona od wewnętrznej części okapu po demontażu filtrów.

Jeśli coś nie działa

Przed wezwaniem serwisu należy sprawdzić:

• Filtrów z węgla aktywnego nie myć ani regenerować. Zużyte należy wymienić na nowe.
• Aby zdjąć zużyte filtry, postępować w odwrotnej kolejności.
• Po zainstalowaniu filtrów węglowych można zaobserwować w okapie zmniejszenie się prędkości odsysania.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301. EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Dolna powierzchnia okapu powinna znajdować się co najmniej 50 cm nad palnikami elektrycznymi lub 65 cm nad palnikami gazowymi.

W celu uzyskania optymalnego odprowadzenia powietrza, przewód nie powinien być dłuższy niż 4 metry i powinien posiadać maksymalnie dwa kolanka 90°.

W przypadku braku możliwości odprowadzenia oparów na zewnątrz, należy zainstalować filtr z węgla aktywnego. Filtr montuje się w korpusie wciągu, poprzez wkręcenie go w kierunku zgodnym z ruchem wskazówek zegara.

Problem	Prawdopodobna przyczyna	Rozwiȩzanie
Silnik okapu nie dwía.	Kabel zasilajcy nie jest podȩczony do sieci.	Podȩczyć kabel do sieci.
	Nie ma napięcia w sieci.	Sprawduzić bezpieczniki.
Okap wibruje. Niedostateczna moc ciągu.	Filtry są zabrudzone.	Wymienić filtry węglowe.
	Zablokownik jest wylot powietrza.	Umyć filtry metalowe.
	Niedostateczny wylot powietrza	Udrożnić przyzwód odpradowazność

Opakowanie i wycofanie z eksploatacji

Oszczędzanie energii

To urządzenie jest energooszczędne, ale istnieje kilka wskazówek, jak zaoszczędzić jeszcze więcej energii:

• Podczas gotowania należy zadbać o wystarczający dopływ powietrza, aby okap mógł pracować wydajnie i przy niskim poziomie hałasu. Dostosuj prędkość wentylatora do ilości pary wytwarzanej podczas gotowania. Używaj najwyższych obrotów tylko wtedy, gdy jest to wymagane. Im niższa prędkość wentylatora, tym mniej energii jest zużywane.
• Jeśli podczas gotowania wytwarzana jest duża ilość pary, w odpowiednim momencie wybierz wyższą prędkość wentylatora. Jeśli para rozprzestrzenia się już po kuchni, okap będzie musiał pracować dłużej, zużywając więcej energii.
• Wyłącz okap, jeśli już go nie potrzebujesz.
• Wyłącz światło, jeśli już go nie potrzebujesz. Czyść i (jeśli to konieczne) wymieniaj filtr w regularnych odstępach czasu, aby zwiększyć skuteczność wentylacji i zapobiec ryzyku wybuchu pożaru.
• Nałóż pokrywkę na patelnię, aby zmniejszyć ilość pary i skraplania.

Opakowanie

Powyższy symbol oznacza, że wszystkie materiały zastosowane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku.

Po rozpakowaniu urządzenia prosimy Państwa o usunięcie elementów opakowania w sposób nie zagrażający środowisku.

Usuwanie sprzętu:

1. 1. Odłącz zasilanie sieciowe. 2. Zdejmij osłonę kanału nad okapem.
2. 3. Odłącz kanał. 4. Aby wesprzeć sprzęt, usuń wkręty mocujące go do ściany. 5. W przypadku usuwania odpadów postępuj zgodnie z odpowiednimi wytycznymi dotyczącymi ochrony środowiska.

Wycofanie z eksploatacji

Niniejsze urządzenie posiada oznaczenia zgodne z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Powyższy symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że ten produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego.

Urządzenie, z przeznaczeniem do złomowania, należy oddać w odpowiednim punkcie utylizacji odpadów, w celu recyklingu komponentów elektrycznych i elektronicznych. Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Dodatkowe informacje na temat utylizacji, złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym urzędzie miasta, w przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony. Przed złomowaniem zawsze należy doprowadzić urządzenie do stanu nieprzydatności, odcinając kabel elektryczny.
