Typ výrobku	Vestavná odsávačka par
Značka	TEKA
Model	GFG 2
Počet rychlostí	3 (střední, maximální, intenzivní)
Osvětlení	LED (ILCOS D kód: DSL-12-S-450)
Typ ovládání	Samostatné spínače pro motor a osvětlení
Elektrické napájení	230 V ~ 50 Hz (zkontrolujte štítek s parametry)
Minimální instalační výška	50 cm (elektrický sporák) / 65 cm (plynový sporák)
Průměr výstupu vzduchu	Standardní (nespecifikováno)
Maximální délka potrubí	4 metry s maximálně 2 koleny
Kovový tukový filtr	Mytí v myčce nádobí, měsíční čištění
Alternativní filtr s aktivním uhlím (volitelný)	Životnost 3 až 6 měsíců, nelze mýt
Hladina hluku	V souladu s EN/IEC 60704 (nespecifikováno v dB)
Třída energetické účinnosti	Nespecifikováno
Materiál těla	Nerezová ocel (pravděpodobně)
Rozměry (Š x H x V)	Standardní pro vestavbu (nespecifikováno)
Hmotnost	Přibližně 15–20 kg (odhad)
Bezpečnost dětí	Použití dětmi staršími 8 let pod dohledem
Opravitelnost	Originální náhradní díly, oprava odborníkem
Záruka	Standardní záruka výrobce (nespecifikováno)

Často kladené otázky - GFG 2 TEKA

Jak čistit filtry odsávačky?

Kovové tukové filtry čistěte alespoň jednou měsíčně. Můžete je mýt v myčce nádobí nebo ponořit do horké vody s čisticím prostředkem. Před opětovným nasazením je dobře osušte. Nepoužívejte abrazivní prostředky.

Kdy vyměnit filtr s aktivním uhlím?

Filtr s aktivním uhlím by měl být vyměněn každé 3 až 6 měsíců v závislosti na používání. Nelze jej mýt ani recyklovat. Pro výměnu demontujte kryt, vyjměte starý filtr a nainstalujte nový.

Co dělat, když odsávačka nefunguje?

Zkontrolujte, zda je napájecí kabel zapojený a zda je zásuvka pod napětím. Pokud problém přetrvává, kontaktujte zákaznický servis. Nepokoušejte se o opravu sami.

Proč odsávačka špatně odsává?

Možné příčiny: nasycený tukový filtr (vyčistěte jej), ucpané odvodní potrubí (odstraňte překážku) nebo nadměrná délka potrubí (max. 4 metry se 2 koleny). Také zkontrolujte, zda jsou správně nainstalované zpětné klapky.

Jak správně nainstalovat odsávačku?

Spodní část odsávačky musí být alespoň 50 cm nad elektrickým sporákem a 65 cm nad plynovým sporákem. Připevněte ji ke skříňce pomocí horních nebo bočních otvorů. Odvodní potrubí nesmí přesáhnout 4 metry s maximálně 2 koleny.

Mohu používat odsávačku bez venkovního odvodu?

Ano, v režimu recirkulace s filtrem s aktivním uhlím. V tomto případě je filtrovaný vzduch vracen zpět do kuchyně. Filtr s aktivním uhlím musí být pravidelně vyměňován.

Jak vyměnit LED osvětlení?

Pokud LED svítidla nesvítí, kontaktujte zákaznický servis. LED modul musí být vyměněn výrobcem nebo kvalifikovaným odborníkem.

Jaké čisticí prostředky používat na odsávačku?

Používejte mýdlovou vodu o teplotě přibližně 40 °C a vlhký hadřík. Nikdy nepoužívejte kovové houbičky, abrazivní prostředky ani tvrdé předměty. Osušte hadříkem, který nepouští vlákna.

Je odsávačka vhodná pro děti?

Tento spotřebič mohou používat děti starší 8 let pod dohledem dospělé osoby. Děti si nesmí se spotřebičem hrát ani jej bez dozoru čistit.

Jak šetřit energii s odsávačkou?

Používejte rychlost přiměřenou množství páry, vypínejte odsávačku a osvětlení, když nevaříte, zakrývejte hrnce a pravidelně čistěte filtry. Intenzivní režim používejte pouze v případě potřeby.

NÁVOD K OBSLUZE GFG 2 TEKA

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím.

POLSKI

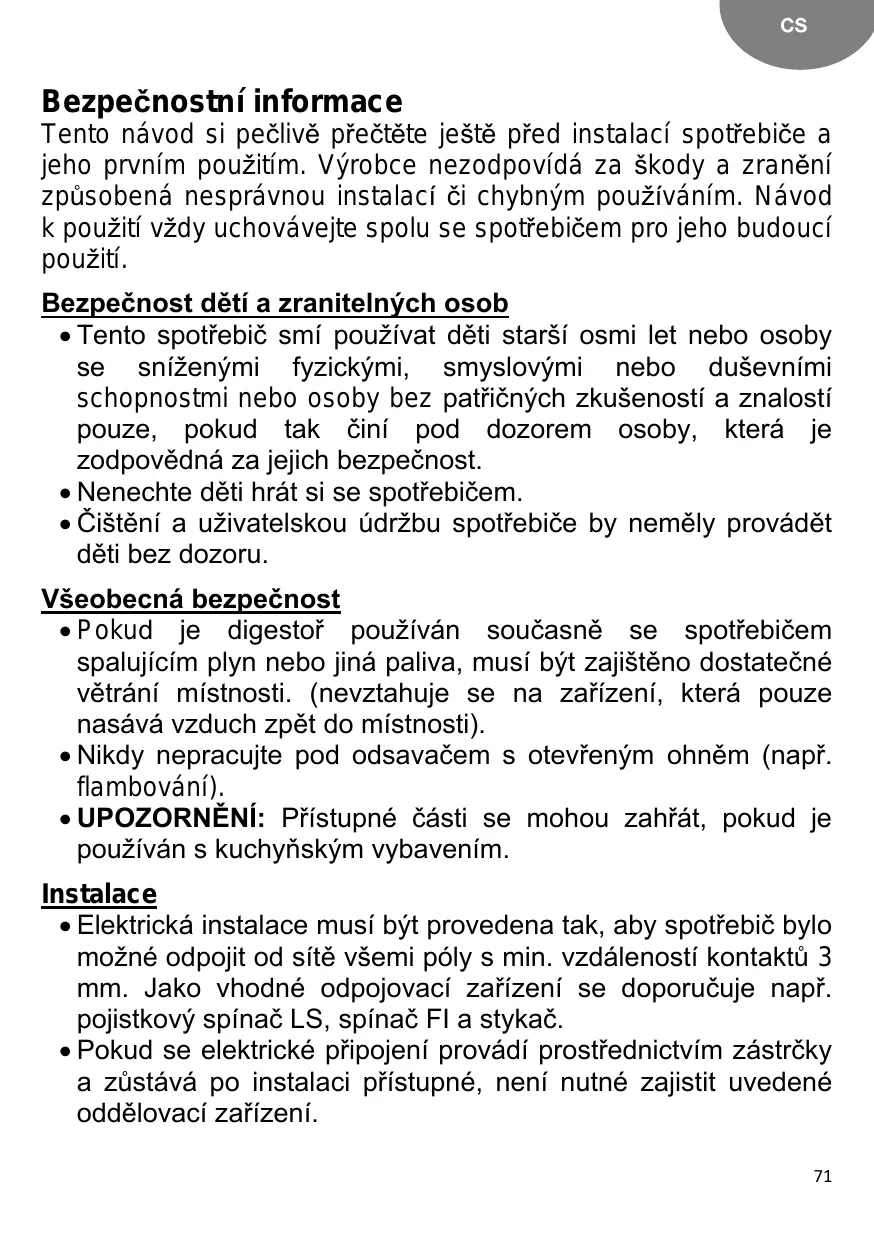

Bezpečnostní informace

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací nebo chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

Bezpečnost dětí a zranitelných osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí pouze, pokud tak činí pod dozorem osoby, která je zodpovědná za jejich bezpečnost.
• Nenechte děti hrát si se spotřebičem.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

Všeobecná bezpečnost

• Pokud je digestoř používána současně se spotřebičem spalujícím plyn nebo jiná paliva, musí být zajištěno dostatečné větrání místnosti. (nevztahuje se na zařízení, která pouze nasávají vzduch zpět do místnosti).
• Nikdy nepracujte pod odsavačem s otevřeným ohněm (např. flambování).
• UPOZORNĚNÍ: Přístupné části se mohou zahřát, pokud je používán s kuchyňským vybavením.

Instalace

• Elektrická instalace musí být provedena tak, aby spotřebič bylo možné odpojit od sítě všemi póly s min. vzdáleností kontaktů 3 mm. Jako vhodné odpojovací zařízení se doporučuje např. pojistkový spínač LS, spínač FI a stykač.
• Pokud se elektrické připojení provádí prostřednictvím zástrčky a zůstává po instalaci přístupné, není nutné zajistit uvedené oddělovací zařízení.
• Odsávané páry nesmí být vypouštěny do komína, který je používán pro odsávání splodin a kouře ze zařízení spalujících plyn nebo jiná paliva (nevztahuje se na zařízení, která pouze nasávají vzduch zpět do místnosti).
• Spodní část kuchyňského odsavače musí být upevněna nejméně 50 cm nad deskou elektrického vařiče a 65 cm nad deskou plynového nebo kombinovaného vařiče. (Pokud je uvedena větší vzdálenost plynových hořáků, je třeba ji dodržet).
• Prosíme Vás, abyste se seznámili s příslušnými vyhláškami a předpisy, které se týkají elektrické instalace a plynového vedení.
• Pokud je digestoř v provozu současně s jinými neelektrickými spotřebiči nebo zařízeními, odsávání vzduchu (podtlakové) nesmí být vyšší než 4 Pa (4x10⁻⁵ bar).
• Ověřte si, že údaje o napětí a proudu v elektrické síti odpovídají údajům, uvedeným na štítku uvnitř spotřebiče.
• Pro dosažení optimálního výkonu nesmí být vnější vývod delší než ČTYŘI METRY a nesmí mít více než dva úhly 90°.
• Pokud není možné odvádět výpary ven, lze vybavit kuchyňské odsavače aktivními uhlíkovými filtry, pomocí kterých jsou výpary recyklovány a čistý vzduch se vrací zpět do místnosti.
• Poznámka: Další informace o instalaci naleznete na konci tohoto návodu.

Čištění

• Existuje riziko požáru, pokud nedochází k pravidelnému čištění v souladu s pokyny.
• Při nadměrném hromadění tuků v prostoru odsavače a na kovových filtrech hrozí nebezpečí stékání tuků a jejich vznícení.
• Filtr je nutné čistit alespoň jednou za měsíc, v závislosti na frekvenci používání digestoře. Je třeba si uvědomit, že tuk se v odsavači usazuje při každém vaření, bez ohledu na to, zda je odsavač zapnutý, či nikoli.
• Při čištění vnitřku odsavače postupujte zvláště obezřetně a používejte gumové rukavice.

Opravy

• Je-li poškozený přívodní kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.
• Nezapínejte výrobek v případě, že napájecí kabel je jakkoliv poškozený nebo pokud existují známky poškození kolem ovládacího panelu.
• V případě, že LED modul je vadný, musí být vyměněn výrobcem, jeho servisním zástupcem nebo obdobně kvalifikovaným pracovníkem, aby se předešlo možnému nebezpečí.
• Pokud odsavač přestane fungovat nebo nefunguje správně, odpojte ho od elektrické sítě a obraťte se na technický servis. V případě poruchy kontaktujte nejbližší autorizovaný servis, který používá výhradně originální náhradní díly. Jakékoliv opravy nebo úpravy provedené nekvalifikovanými osobami mohou vést k poškození spotřebiče a mohou ohrozit Vaši bezpečnost.

Popis spotřebiče (obr. 1-3)

A Ovládání motoru, které umožňuje vybrat tři rychlosti nebo vypnout kteroukoli z nich.

Nízká

Vysoká

Intenzivní

B Vypínač osvětlení, nezávislý na motoru. C Osvětlení pomocí žárovek.

D Filtry, umístěné nad varným prostorem, snadno lze vyjmout a vyčistit. E Rám držáku filtru. F Možnost vložení pachového filtru z aktivního uhlí (obr. 2). G-H Zákopy proti vracení výparů - umístit do otvorů ve vývodu (dle obr. 2).

Návod k použití

Stisknutím tlačítka dle obr. 1 můžete ovládat funkce odsavače ("A", "B").

Odsavač páry zapněte několik minut před začátkem vaření, aby bylo ještě před

vznikem výparů zajištěno plynulé proudění vzduchu.

Po skončení vaření nechte odsavač zapnutý ještě několik minut (asi 3-5 min) kvůli

Čištění a údržba

Než začnete s čištěním nebo údržbou, zkontrolujte, zda je spotřebič vypojen ze zásuvky.

Během čištění a údržby dbejte na dodržování bezpečnostních pokynů.

Existuje riziko požáru, pokud čištění není provedeno v souladu s pokyny.

Čištění filtru

Abyste mohli vytáhnout filtry, je třeba uvolnit přichytné body. K vyčištění filtru můžete využít myčku na nádobí (viz poznámky) nebo můžete filtr nechat odmočit v horké vodě, což usnadní následné odstranění tuku. Můžete použít také různé speciální spreje (chrání nekovové části). Po vyčištění nechte filtr oschnout.

Pro výměnu filtru postupujte opačným způsobem k jejich vyjmutí. Ujistěte se, že je západka filtru bezpečně připevněna ke krytu, aby nedocházelo k předčasnému vypadnutí filtru.

Poznámky: Čištění v myčce při použití agresivních mycích prostředků může způsobit ztmavnutí kovových částí, nemá to však žádný vliv na účinnost filtru při zachycování plynů.

Pamatujte: Filtr je nutné čistit alespoň jednou za měsíc, v závislosti na frekvenci používání digestoře. Je třeba si uvědomit, že tuk se v odsavači usazuje při každém vaření.

Technické údaje

Elektrické údaje:

ODKAZUJEME NA ŠTÍTEK S

TECHNICKÝMI ÚDAJI

Tento spotřebič byl navržen, zkoušen a vyroben podle norem:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

dokonalému odvedení mastnot ze vzduchového vývodu. Tím zabráníte návratu mastnoty, kouře a pachu.

bez ohledu na to, zda je odsavač zapnutý, či nikoli.

Čištění korpusu odsavače

Doporučujeme použít teplou vodu (40 °C) se saponátem. Při mytí věnujte zvláštní pozornost mřížkám. Nakonec spotřebič osušte hadříkem, který nepouští vlákna.

Pamatujte:

• Nikdy nepoužívejte kovové drátěnky nebo abrazivní prostředky, kterými byste mohli poškodit povrch.
• Nepoužívejte škrabky a jiné kovové nástroje.

Aktivní uhlíkový filtr

• Při instalaci uhlíkového filtru stiskněte úchytné body na každé straně motoru a pootočte ve směru hodinových ručiček.
• Uhlíkové filtry mají životnost od tří do šesti měsíců v závislosti na podmínkách používání.
• Aktivní uhlíkové filtry nelze čistit ani regenerovat. Po uplynutí jejich životnosti musí být vyměněny.
• Pokud chcete použité filtry vyměnit za nové, postupujte opačně než při jejich instalaci.
• Je možné, že po instalaci uhlíkových filtrů lze v digestoři pozorovat snížení rychlosti proudu extrakce.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301. EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Instalace

Pro zabudování digestoře do kuchynské linky můžete zvolit jednu ze 2 možností (obr. 3).

a) Na horní části nábytku, obrázek 3 udává polohu otvorů skrz písmenem "A". Tato fixace bude z vnějšku pomocí přiložených šroubů M6. b) K vnitřním bočním stranám nábytku pomocí znázorněných otvorů „B“, které jsou na každé straně korpusu digestoře. Tato instalace se provádí z vnitřní strany digestoře po vyjmutí filtrů.

Spodní část kuchyňského odsavače musí být upevněna nejméně 50 cm nad deskou

elektrického vařiče a 65 cm nad deskou plynového nebo kombinovaného vařiče. (Pokud je uvedena větší vzdálenost plynových hořáků, je třeba ji dodržet).

Pro dosažení optimálního výkonu nesmí být vývod delší než čtyři metry a nesmí mít více než dva úhly 90°.

Pokud není možné odvádět výpary ven, lze vybavit kuchyňské odsavače aktivními uhlíkovými filtry, pomocí kterých jsou výpary recyklovány a čistý vzduch se vrací zpět do místnosti.

Pokud nefunguje něco správně,

před voláním technického servisu postupujte podle následujících pokynů:

Váš příspěvek k ochraně životního prostředí

Úspora energie

Tento spotřebič je energeticky účinný, existuje ale několik tipů, jak ušetřit ještě více energie:

• Během vaření se ujistěte, že je k dispozici dostatečný přívod vzduchu, který umožní, aby odsávací digestoř pracovala účinně a s nízkou úrovní provozního hluku.
• Upravte rychlost ventilátoru na množství páry vytvářené během vaření. Intenzivní režim používejte pouze v případě potřeby. Čím nižší je

rychlost ventilátoru, tím méně energie se spotřebuje.

• Pokud se při vaření vytváří velké množství páry, zvolte včas vyšší rychlost ventilátoru. Pokud se pára z vaření již rozšířila po kuchyni, bude muset odsávací digestoř pracovat déle, což znamená vyšší spotřebu energie.
• Pokud již nepotřebujete odsávací digestoř, vypněte ji.
• Pokud již nepotřebujete osvětlení, vypněte jej. V rámci zvýšení účinnosti ventilačního systému a zabránění nebezpečí

požáru čistěte filtr v pravidelných intervalech a v případě potřeby jej vyměňte.

• Aby se při vaření snížilo množství páry a kondenzace, používejte pokličky.

Likvidace obalu

Obal je označen logem „Zeleného bodu“. Pro likvidaci všech obalových materiálů, jako je karton, pěnový polystyren a ochranné fólie, použijte příslušné sběrné nádoby. Tím se zajistí jejich recyklace.

Demontáž zařízení:

1. Odpojte síťové napájení.
2. Sejměte kryt vzduchovodu nad digestoří.
3. Odpojte vzduchovod.
4. Podepřete zařízení a odšroubujte šrouby, které jej drží na zdi.
5. Při likvidaci odpadu postupujte podle příslušných pokynů o ochraně životního prostředí.

Likvidace vyřazených zařízení

Evropská norma 2012/19/EU o elektrických a elektronických vyřazených zařízeních

(WEEE - Odpad tvořený elektrickými a elektronickými zařízeními) zakazuje likvidaci elektrických spotřebičů v rámci běžného domovního odpadu.

Vyřazená zařízení musí být proto sesbírána odděleně od ostatního odpadu, aby se optimalizoval procentuální podíl opětovného použití a recyklace materiálů, které tvoří tato zařízení, a aby se zabránilo možnému ublížení na zdraví osob a škodám na životním prostředí.

Symbol přeškrtnutého koše musí být aplikován na všechny výrobky kvůli zdůraznění povinnosti jejich oddělené likvidace.

Uživatel se musí spojit s kompetentními místními orgány nebo s našimi prodejními místy, kde získá informace o nejbližším místě sběru starých elektrospotřebičů.

Před provedením likvidace zajistěte bezpečnost zařízení oddělením napájecího kabelu, jeho odstřihnutím a příslušnou náležitou likvidací.
