INSTRUKCJA OBSŁUGI KMM040 KENWOOD

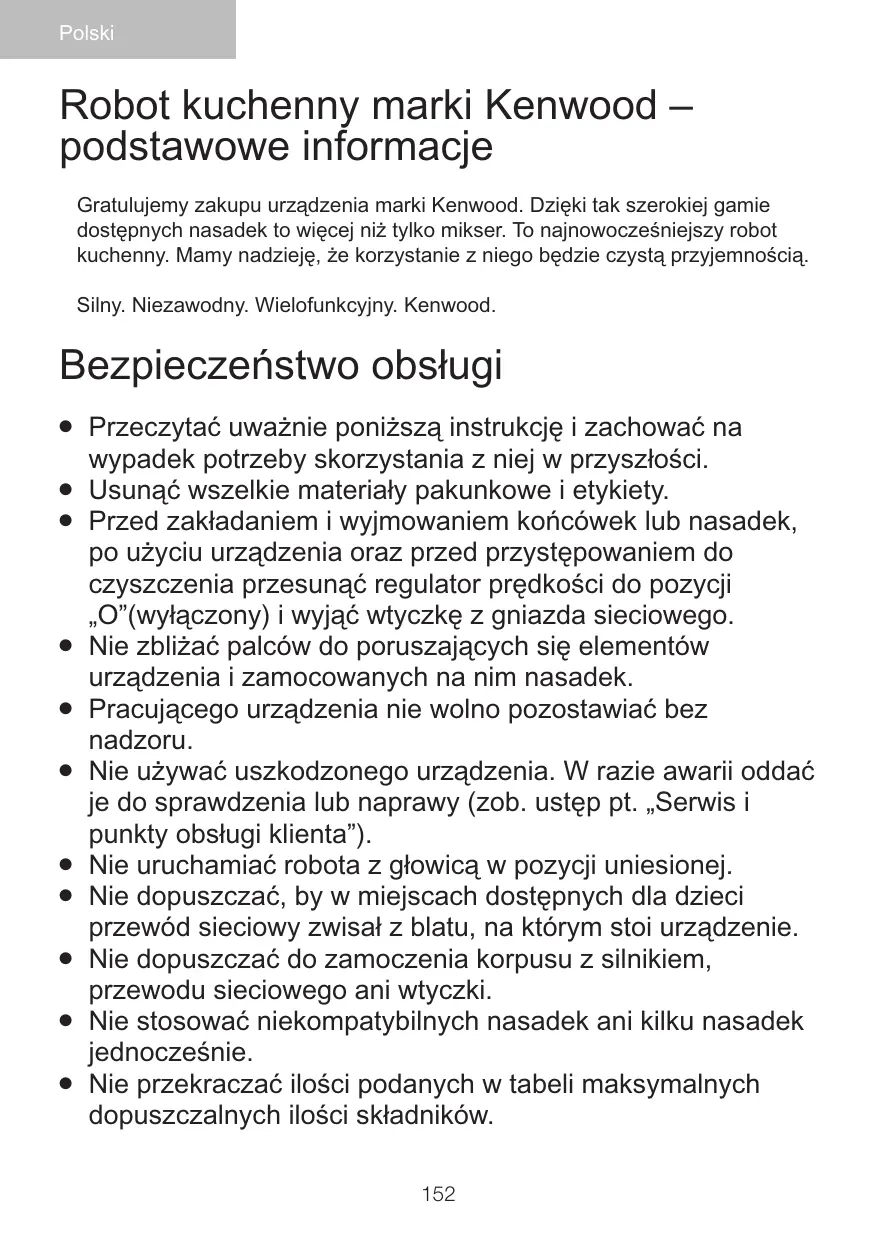

Robot kuchenny marki Kenwood – podstawowe informacje Gratulujemy zakupu urządzenia marki Kenwood. Dzięki tak szerokiej gamie dostępnych nasadek to więcej niż tylko mikser. To najnowocześniejszy robot kuchenny. Mamy nadzieję, że korzystanie z niego będzie czystą przyjemnością. Silny. Niezawodny. Wielofunkcyjny. Kenwood.

Bezpieczeństwo obsługi ●

Przeczytać uważnie poniższą instrukcję i zachować na wypadek potrzeby skorzystania z niej w przyszłości. Usunąć wszelkie materiały pakunkowe i etykiety. Przed zakładaniem i wyjmowaniem końcówek lub nasadek, po użyciu urządzenia oraz przed przystępowaniem do czyszczenia przesunąć regulator prędkości do pozycji „O”(wyłączony) i wyjąć wtyczkę z gniazda sieciowego. Nie zbliżać palców do poruszających się elementów urządzenia i zamocowanych na nim nasadek. Pracującego urządzenia nie wolno pozostawiać bez nadzoru. Nie używać uszkodzonego urządzenia. W razie awarii oddać je do sprawdzenia lub naprawy (zob. ustęp pt. „Serwis i punkty obsługi klienta”). Nie uruchamiać robota z głowicą w pozycji uniesionej. Nie dopuszczać, by w miejscach dostępnych dla dzieci przewód sieciowy zwisał z blatu, na którym stoi urządzenie. Nie dopuszczać do zamoczenia korpusu z silnikiem, przewodu sieciowego ani wtyczki. Nie stosować niekompatybilnych nasadek ani kilku nasadek jednocześnie. Nie przekraczać ilości podanych w tabeli maksymalnych dopuszczalnych ilości składników. 152

Korzystając z nasadek, zapoznać się z załączoną do danej nasadki instrukcją bezpieczeństwa i stosować do niej. Podczas podnoszenia urządzenia zachować ostrożność, ponieważ jest ciężkie. Przed podniesieniem sprawdzić, czy głowica jest prawidłowo unieruchomiona w pozycji opuszczonej, a miska, przybory, osłony gniazd i przewód sieciowy nie są luźne. Przed rozpoczęciem użytkowania robota sprawdzić, czy przewód sieciowy jest całkowicie wyjęty ze schowka na przewód bm. Dzieci należy nadzorować, aby nie dopuścić do tego, by bawiły się urządzeniem. Nie ruszać ani nie unosić głowicy miksera, gdy na robocie zamocowana jest jedna z nasadek, ponieważ może on utracić stabilność. Nie użytkować urządzenia stojącego przy krawędzi blatu. Urządzenia mogą być użytkowane przez osoby o obniżonej sprawności fizycznej, zmysłowej lub umysłowej lub osoby niemające doświadczenia ani wiedzy na temat zastosowania tych urządzeń, o ile korzystają z nich pod nadzorem odpowiedniej osoby lub otrzymały instrukcje dotyczące ich bezpiecznej obsługi i rozumieją zagrożenia związane z ich użytkowaniem. Stosowanie urządzenia w sposób niezgodny z przeznaczeniem może grozić wypadkiem. Urządzenia nie wolno obsługiwać dzieciom. Urządzenie i przewód sieciowy należy przechowywać w miejscu niedostępnym dla dzieci. Urządzenie jest przeznaczone wyłącznie do zgodnego z przeznaczeniem użytku domowego. Firma Kenwood nie ponosi odpowiedzialności za wypadki i uszkodzenia powstałe podczas niewłaściwej eksploatacji urządzenia lub w wyniku nieprzestrzegania niniejszej instrukcji.

Przed podłączeniem do sieci

Przed pierwszym użyciem

• Sprawdzić, czy napięcie sieciowe odpowiada danym znamionowym podanym na spodzie obudowy urządzenia. • Urządzenie spełnia wymogi dyrektywy Wspólnoty Europejskiej nr 2004/108/WE, dotyczącej kompatybilności elektromagnetycznej oraz rozporządzenia WE nr 1935/2004 z dnia 27 października 2004 r., dotyczącego materiałów i wyrobów przeznaczonych do kontaktu z żywnością.

• Umyć części (zob. część pt. „Konserwacja i czyszczenie”).

Robot kuchenny – podstawowe informacje Uwaga: klucz bl pokazany jest wyłącznie dla celów ilustracyjnych i nie jest załączony w zestawie.

Oznaczenia Gniazda nasadek 1 gniazdo obrotów wysokich 2 gniazdo obrotów niskich 3 gniazdo przyborów do użytku w misce

Nasadki dodatkowe Do użytku z niniejszym robotem kuchennym dostępny jest szereg dodatkowych nasadek. Więcej informacji znajduje się w ulotce dotyczącej nasadek, załączonej w zestawie z robotem. Na stronie www.kenwoodworld.com można zapoznać się z pełną gamą produktów oraz dowiedzieć, jak nabyć nasadkę niezałączoną w zestawie.

Mikser 4 osłona gniazda obrotów wysokich 5 głowica miksera 6 przycisk zwalniający głowicę 7 regulator prędkości i wyboru trybu pracy przerywanej 8 przycisk trybu czuwania 9 korpus z silnikiem bk miska bl osłona gniazda obrotów niskich bm schowek na przewód bn ubijak „K” bo trzepaczka bp końcówka do zagniatania ciasta bq łopatka br osłona głowicy bs osłona przeciwrozpryskowa

Uwaga: nasadki pracujące na gnieździe obrotów niskich Gniazdo obrotów niskich w tym modelu robota kuchennego to gniazdo typu obrotowego (Twist), przeznaczone do nasadek ze złączem obrotowym (Twist). Nabywając nowe nasadki do napędu niskoobrotowego, należy sprawdzić, czy są one kompatybilne z posiadanym robotem. Kod produktu wszystkich nasadek ze złączem obrotowym rozpoczyna się literami „KAX”; oznaczone są one także logo systemu obrotowego: , umieszczonym na opakowaniu.

Więcej informacji znajduje się na stronie www.kenwoodworld.com/twist. Aby móc używać posiadanych już nasadek ze złączem belkowym (Bar) , konieczne jest zastosowanie załączonej w zestawie nakładki przejściowej KAT002ME, by można było podłączyć nasadkę do gniazda obrotowego robota (sposób mocowania nakładki przejściowej opisano w części pt. „Użytkowanie nakładki przejściowej”). Więcej informacji znajduje się na stronie www.kenwoodworld.com/twist.

Przybory do użytku w misce – przykłady zastosowań Ubijak „K” Do przygotowywania różnego rodzaju ciast, ciastek, lukru, polew, mas, nadzienia, eklerów i ziemniaków purée.

Korzystanie z przyborów do użytku w misce Przed rozpoczęciem użytkowania urządzenia sprawdzić, czy przewód sieciowy jest całkowicie wyjęty ze schowka na przewód bm. 1 Włożyć wtyczkę do gniazda sieciowego – przycisk trybu czuwania 8 zaświeci się. Uwaga: wskaźnik przycisku trybu czuwania 8 będzie migać, a robot nie będzie działać, jeżeli głowica miksera będzie uniesiona lub gdy regulator prędkości nie będzie się znajdować w pozycji „O”. Przed rozpoczęciem pracy sprawdzić, czy głowica miksera jest prawidłowo unieruchomiona w pozycji opuszczonej, a regulator prędkości ustawiony w pozycji „O”. Jeżeli wskaźnik nie przestanie migać, zapoznać się ze wskazówkami w części pt. „Rozwiązywanie problemów”.

Trzepaczka Do ubijania jaj, śmietany i przygotowywania rzadkiego ciasta (np. naleśnikowego), beztłuszczowego ciasta biszkoptowego, bez, serników, musu, sufletów. Nie używać trzepaczki do gęstych mieszanin (np. ucierania cukru z tłuszczem) – grozi to jej uszkodzeniem. Końcówka do zagniatania ciasta Wyłącznie do ciast drożdżowych.

• Do ciasta francuskiego, kruchego, ptysiowego itp. używać zimnych składników, chyba że w przepisie podano inaczej.

2 Nacisnąć przycisk zwalniający głowicę 1 i unieść głowicę miksera – tak, by zablokowała się w pozycji uniesionej 2. 3 Zamocować miskę w podstawie i przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara 3, aby bezpiecznie zablokować na miejscu. 4 Wybraną końcówkę włożyć do gniazda, a następnie wsunąć głębiej 4 i przekręcić 5, aby zablokować ją na miejscu. Uwaga: jeżeli ubijak „K” lub trzepaczka nie sięga składników znajdujących się na dnie miski, zapoznać się z informacjami podanymi w części „Regulacja wysokości końcówki”. 5 Opuścić głowicę miksera, naciskając przycisk zwalniający głowicę 6 i opuszczając głowicę do momentu, aż zablokuje się w pozycji opuszczonej 7. 6 Włączyć urządzenie – przekręcić regulator prędkości 7 na wybrane ustawienie. Do trybu pracy przerywanej (krótkich serii pracy na najwyższej prędkości obrotów) użyć ustawienia (P). 7 Po zakończeniu pracy przekręcić regulator prędkości do pozycji „O” (wyłączony) i wyjąć wtyczkę przewodu sieciowego z gniazda. 8 Zwolnić końcówkę: przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara, aby ją odblokować, a następnie wyjąć z gniazda.

Wskazówki dotyczące pieczenia chleba Uwaga • Nie przekraczać podanej maksymalnej ilości składników – może to spowodować przeciążenie miksera. • Jeżeli słychać, że silnik się przesila, wyłączyć urządzenie, wyjąć połowę ciasta i każdą połowę przygotować osobno. • Składniki mieszają się najlepiej, gdy najpierw wlane zostaną składniki płynne. Drożdże • Drożdże w proszku (typ wymagający rozpuszczenia w wodzie): do miski wlać ciepłą wodę, dodać drożdże i cukier i pozostawić na ok. 10 minut (do spienienia). • Świeże drożdże: wkruszyć do mąki. • Inne rodzaje drożdży: przygotować zgodnie z zaleceniami producenta. • Włożyć ciasto do posmarowanego tłuszczem foliowego woreczka lub miski – przykrywając ściereczką. Zostawić w ciepłym miejscu, aż podwoi objętość. Uwaga Przed korzystaniem z innych gniazd należy sprawdzić, czy w misce nie jest zamontowana ani przechowywana jedna z końcówek lub przyborów.

Wskazówki • Aby składniki całkowicie połączyły się ze sobą, mieszanie należy regularnie przerywać i zgarniać składniki osadzające się na bokach miski. • Podczas ubijania najlepsze wyniki daje użycie jaj o temperaturze pokojowej. • Przed ubijaniem białek sprawdzić, czy w misce i na trzepaczce nie ma pozostałości tłuszczu bądź żółtek.

Maksymalna ilość Kruche ciasto (do potraw w cieście) Ciasto na chleb (twarde ciasto drożdżowe) Miękkie ciasto drożdżowe (z dodatkiem masła i jaj) Mieszanka do keksów (metoda ucierania tłuszczu z cukrem) Białka

Waga mąki Waga mąki Waga całkowita Waga mąki Waga całkowita Waga całkowita

* Wielkość jaj użytych w przepisie = średnie (waga: 53-63 g) Końcówka Ubijak „K”

Końcówka do zagniatania ciasta

Przepis/Sposób użycia Ucieranie masła/margaryny z cukrem

Zalecana prędkość Rozpocząć od prędkości minimalnej (Min) i stopniowo zwiększać do maksymalnej (Max) „4” do „Max”

Wbijanie jaj do mieszanek na ciasta Łączenie składników lżejszych, „Fold” do „1” rzadszych itp. (np. mąki, owoców) z pozostałymi składnikami Ciasta w proszku Rozpocząć od prędkości minimalnej (Min) i stopniowo zwiększać do maksymalnej (Max) Ciasta i ciastka – wcieranie „Min” do „2” tłuszczu do mąki Lukier na grubą, gładką i „Min” do „1” twardą polewę Purée ziemniaczane Rozpocząć od prędkości minimalnej (Min) i stopniowo zwiększać do maksymalnej (Max) Białka Stopniowo zwiększać Beztłuszczowe ciasta biszkoptowe prędkość do maksymalnej Śmietana (Max) Mieszanki na ciasto drożdżowe Minimalna (Min) przez 45-60 sekund, następnie zwiększyć do „1” i mieszać przez ok. 3-4 minuty. Zagnieść ponownie na prędkości „1”

Montaż i korzystanie z osłony przeciwrozpryskowej • Podczas mieszania składniki można wrzucać bezpośrednio do miski przez otwór wsypowy w osłonie. 6 Aby zdjąć osłonę przeciwrozpryskową, wystarczy ją wysunąć i zdjąć z miski. 7 Aby zdjąć osłonę głowicy, unieść głowicę miksera, aż zablokuje się w pozycji uniesionej. Wyjąć zamocowaną końcówkę, a następnie pociągnąć osłonę w dół i wyjąć ją spod głowicy. Uwaga: osłonę przeciwrozpryskową można zakładać i wyjmować wyłącznie wówczas, gdy głowica miksera znajduje się w pozycji zablokowanej. Zaleca się regularne zdejmowanie osłony głowicy z miksera i jej czyszczenie.

Montaż Zespół przeciwrozpryskowy składa się z dwóch elementów: osłony głowicy br i osłony przeciwrozpryskowej bs. Osłony przeciwrozpryskowej nie można zamocować na misce bez uprzedniego zamocowania osłony głowicy. 1 Unieść głowicę miksera do momentu, aż zablokuje się w pozycji uniesionej. 2 Wpiąć osłonę głowicy w spodnią część głowicy miksera 8 – tak, aby została w pełni zamocowana. 3 Zamocować miskę w podstawie. 4 Opuścić głowicę. 5 Położyć osłonę przeciwrozpryskową na misce, a następnie wsunąć ją do przodu, aż zostanie w pełni zamocowana 9.

Regulacja wysokości końcówki 7 W razie konieczności czynność powtarzać do momentu, aż końcówka znajdzie się na odpowiedniej wysokości. Po wyregulowaniu wysokości końcówki mocno dokręcić nakrętkę. • Uwaga: klucz bl pokazany jest wyłącznie dla celów ilustracyjnych.

Ubijak „K” i trzepaczka Właściwa wysokość zawieszenia końcówek w załączonej w zestawie misce ustalana jest fabrycznie i nie powinna wymagać regulacji. Jeżeli jednak zajdzie potrzeba wyregulowania wysokości końcówki, należy użyć odpowiedniego klucza: TYP KVC50 = 17 mm TYP KVL60 = 19 mm

Końcówka do zagniatania ciasta Wysokość tej końcówki została ustawiona fabrycznie i nie powinna wymagać regulacji.

Następnie postępować według poniższych wskazówek. 1 Wyjąć wtyczkę urządzenia z gniazda sieciowego. 2 Unieść głowicę miksera i zamocować trzepaczkę lub ubijak. 3 Opuścić głowicę. Jeżeli konieczne jest wyregulowanie wysokości zawieszenia końcówki, ponownie unieść głowicę i wyjąć końcówkę. Najlepsze wyniki uzyskamy, gdy trzepaczka i ubijak „K” prawie dotykają dna miski bk. 4 Za pomocą odpowiedniego klucza poluzować nakrętkę na tyle, by możliwa była zmiana długości trzonka końcówki bl. Aby opuścić końcówkę niżej (by znalazła się bliżej dna miski), należy przekręcać trzonek w kierunku przeciwnym do ruchu wskazówek zegara. Aby podnieść końcówkę wyżej (dalej od dna miski), przekręcać trzonek w kierunku zgodnym z ruchem wskazówek zegara. 5 Ponownie dokręcić nakrętkę. 6 Zamocować końcówkę w mikserze, a następnie opuścić głowicę. Sprawdzić pozycję końcówki (zob. punkty powyżej).

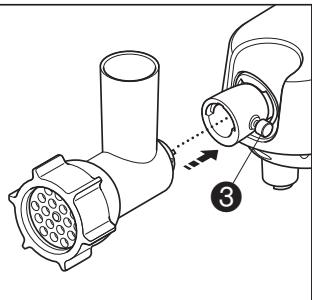

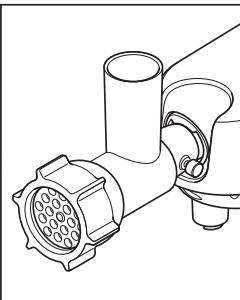

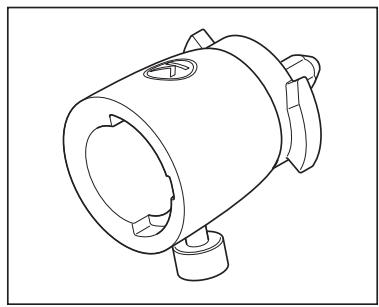

Użytkowanie nakładki przejściowej KAT002ME Użytkowanie nakładki 1 Zdjąć osłonę gniazda obrotów niskich, naciskając na jej wierzch i zdejmując 1. 2 Układając nakładkę w pozycji pokazanej na rysunku (z symbolem „K” skierowanym do góry), przyłożyć do gniazda obrotów niskich i przekręcić ją, aby zablokować we właściwym położeniu 2. Śruba blokująca powinna być skierowana na zewnątrz. • Uwaga: przed rozpoczynaniem mocowania nasadki zajrzeć do wnętrza nakładki przejściowej i sprawdzić, czy śruba blokująca jest wystarczająco daleko odkręcona, by możliwe było wsunięcie nasadki do środka nakładki. 3 Wsunąć nasadkę (przekręcając ją w obie strony do momentu, aż wpasuje się na miejsce), a następnie przekręcić śrubę blokującą 3 w kierunku przeciwnym do ruchu wskazówek zegara, aby zablokować nasadkę. 4 Porady dotyczące użytkowania poszczególnych nasadek znajdują się w instrukcji obsługi danej nasadki.

5 Aby wyjąć nasadkę z nakładki przejściowej, wykonać powyższe czynności w odwrotnej kolejności.

Czyszczenie • Przed czyszczeniem elementów zawsze wyjąć nasadkę z nakładki przejściowej. • Nakładkę należy czyścić wyłącznie poprzez przecieranie jej wilgotną ściereczką, i nigdy nie zanurzać jej w wodzie. Nie myć nakładki w zmywarce do naczyń.

Konserwacja i czyszczenie

Serwis i punkty obsługi klienta

• Przed przystąpieniem do czyszczenia wyłączyć urządzenie i wyjąć wtyczkę z gniazda sieciowego. • Podczas pierwszego użycia gniazda obrotów niskich 2 może wokół niego pojawić się niewielka ilość smaru. Jest to całkowicie normalne – smar wystarczy wytrzeć.

• Ze względów bezpieczeństwa uszkodzony przewód musi zostać wymieniony przez pracownika firmy KENWOOD lub upoważnionego przez firmę KENWOOD zakładu naprawczego. Pomocy w zakresie: • użytkowania urządzenia lub • czynności serwisowych bądź naprawczych • udziela punkt sprzedaży, w którym zakupiono urządzenie.

Korpus z silnikiem i osłony gniazd • Wytrzeć wilgotną szmatką, a następnie wysuszyć. • Do czyszczenia nie używać środków ściernych ani nie zanurzać elementów w wodzie. • Niepotrzebną część przewodu wsunąć do schowka na przewód bm z tyłu urządzenia.

• Zaprojektowała i opracowała firma Kenwood w Wielkiej Brytanii. • Wyprodukowano w Chinach.

Miska • Umyć w zmywarce do naczyń bądź ręcznie, a następnie dobrze wysuszyć. • Do czyszczenia miski ze stali nierdzewnej nie używać szczoteczek drucianych, druciaków ani środków wybielająco-dezynfekujących. Do usuwania kamienia używać octu. • Przechowywać z dala od źródeł ciepła (kuchenki, piekarnika, mikrofalówki). Koń\cówki i osłona przeciwrozpryskowa • Umyć ręcznie, a następnie dobrze wysuszyć. • Elementy te można także myć w zmywarce do naczyń – umieszczając je w górnym koszu. Unikać umieszczania ich w dolnym koszu zmywarki, bezpośrednio nad grzałką. Zaleca się krótki program o niskiej temperaturze (maksymalnie 50°C).

Rozwiązywanie problemów Problem Trzepaczka lub ubijak „K” uderza o dno miski lub nie sięga składników znajdujących się na jej dnie. Nasadki do pracy na gnieździe obrotów niskich nie da się zamocować.

Wskaźnik trybu czuwania miga po podłączeniu robota do źródła zasilania.

Przyczyna Niewłaściwa wysokość zawieszenia końcówki – należy ją wyregulować.

Rozwiązanie Wyregulować wysokość za pomocą odpowiedniego klucza – zob. część pt. „Regulacja wysokości końcówki”.

Sprawdzić, czy nasadka jest kompatybilna z posiadanym modelem robota. Wymagana jest nasadka ze złączem obrotowym (model KAX) .

Aby pasować do gniazda, nasadka musi być wyposażona w złącze obrotowe KAX . Aby móc używać posiadanych nasadek ze złączem belkowym , konieczne jest zastosowanie załączonej nakładki przejściowej KAT002ME, by można było podłączyć nasadkę do gniazda obrotowego robota (symbol). Więcej informacji znajduje się na stronie www.kenwoodworld.com/twist. Regulator prędkości nie Przesunąć regulator prędkości do znajduje się w pozycji „O”. pozycji „O”. Głowica miksera znajduje Sprawdzić, czy głowica robota się w pozycji uniesionej została prawidłowo zablokowana. lub nie została prawidłowo zablokowana.

Problem Robot zatrzymuje się podczas pracy. Wskaźnik trybu czuwania miga bardzo szybko.

Wskaźnik trybu czuwania nie świeci się, choć urządzenie jest podłączone do zasilania.

Przyczyna Włączyła się ochrona przeciążeniowa lub system zabezpieczający przed przegrzaniem. Przekroczono maksymalną ilość składników.

Rozwiązanie Wyjąć wtyczkę z gniazda sieciowego i sprawdzić, czy nic nie przeszkadza w pracy urządzenia lub nie powoduje jego przeciążenia. Przesunąć regulator prędkości do pozycji „O”, a następnie ponownie uruchomić urządzenie. Jeżeli robot wciąż nie działa, wyjąć część składników z miski, aby odciążyć silnik, i ponownie uruchomić urządzenie. Jeżeli powyższe czynności nie rozwiązują problemu, wyjąć wtyczkę z gniazda sieciowego i odczekać 15 minut. Podłączyć urządzenie do zasilania i ponownie wybrać poprzednio ustawioną prędkość. Jeżeli po wykonaniu powyższej procedury mikser nadal się nie uruchamia, skontaktować się z działem obsługi klienta. Robot był podłączony do Wcisnąć przycisk trybu czuwania zasilania przez ponad 20 jeden raz, aby zresetować minut, ale nie został użyty urządzenie. i przeszedł do trybu czuwania. przez władze miejskie punktu zajmującego się segregacją odpadów lub zakładu oferującego tego rodzaju usługi. Osobne usuwanie sprzętu AGD pozwala uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzkie, wynikającego z nieodpowiedniego usuwania tego rodzaju sprzętu, oraz umożliwia odzyskiwanie materiałów, z których sprzęt ten został wykonany, a w konsekwencji znaczną oszczędność energii i zasobów naturalnych. O konieczności osobnego usuwania sprzętu AGD przypomina umieszczony na produkcie symbol przekreślonego pojemnika na śmieci.

Uwagi dotyczące prawidłowego usuwania produktu, zgodnie z wymogami dyrektywy wspólnoty europejskiej 2002/96/WE. Po zakończeniu okresu użytkowania produktu nie wolno wyrzucać razem z innymi odpadami komunalnymi. Należy go dostarczyć do prowadzonego
