INSTRUKCJA OBSŁUGI CITY GO I-SIZE BABY JOGGER

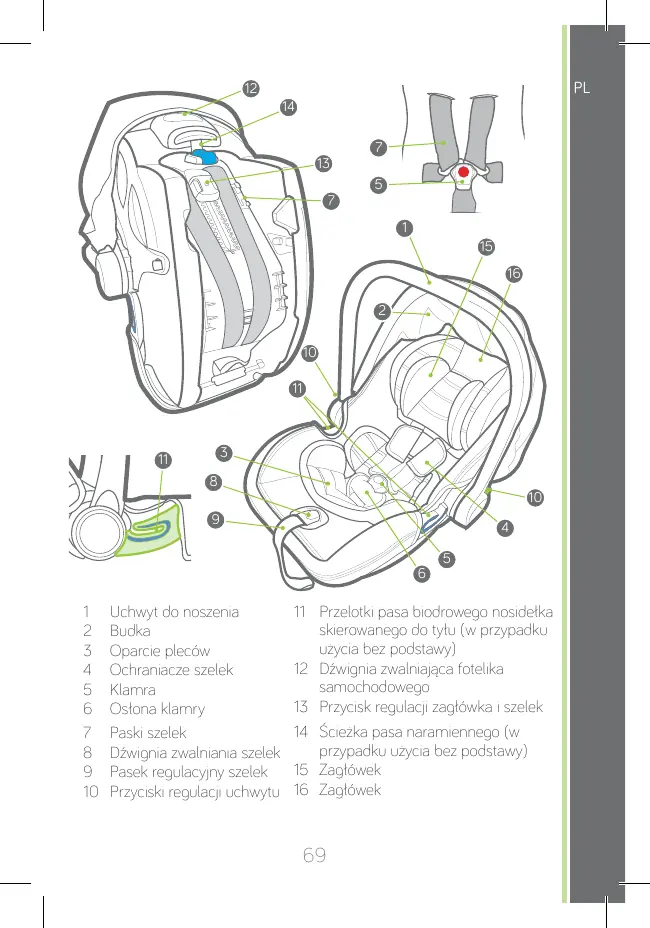

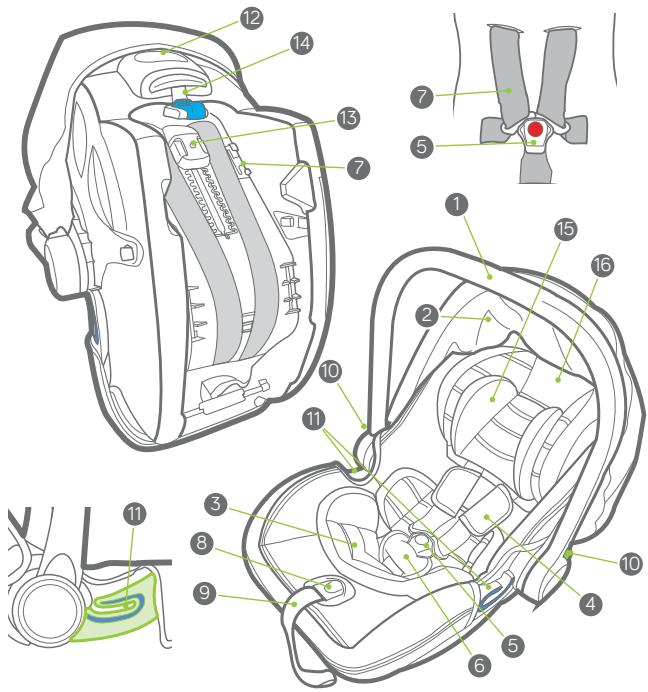

Uchwyt do noszenia Budka Oparcie pleców Ochraniacze szelek Klamra Osłona klamry Paski szelek Dźwignia zwalniania szelek Pasek regulacyjny szelek Przyciski regulacji uchwytu

11 Przelotki pasa biodrowego nosidełka skierowanego do tyłu (w przypadku użycia bez podstawy) 12 Dźwignia zwalniająca fotelika samochodowego 13 Przycisk regulacji zagłówka i szelek 14 Ścieżka pasa naramiennego (w przypadku użycia bez podstawy) 15 Zagłówek 16 Zagłówek

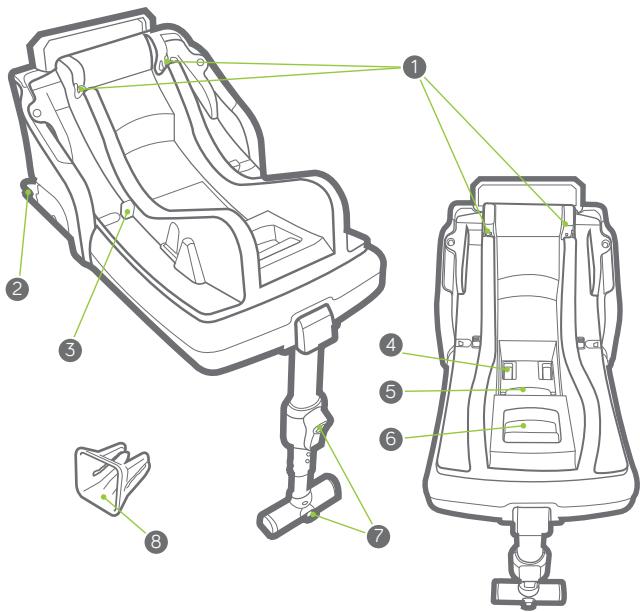

1 Blokada podstawy nosidełka 2 Mocowania ISOFIX

Dźwignia zwalniania ISOFIX Uchwyt do nachylania

3 Wskaźnik mocowania nosidełka 4 Przyciski wysuwania ISOFIX

Przyciski regulacyjne podpórki nakładki prowadnika ISOFIX

Nie wprowadzać żadnych modyfikacji ani dodatków do tego nosidełka bez uzyskania zatwierdzenia typu, gdyż jest to niebezpieczne. Niestosowanie się ściśle do instrukcji instalacji producenta dostarczonych z tym nosidełkiem jest niebezpieczne, NIEPRAWIDŁOWE UŻYTKOWANIE TEGO NOSIDEŁKA ZWIĘKSZA RYZYKO ODNIESIENIA POWAŻNYCH OBRAŻEŃ CIAŁA LUB ŚMIERCI W RAZIE POKONYWANIA OSTRYCH ZAKRĘTÓW, NAGŁEGO ZATRZYMANIA ALBO WYPADKU! Stosowanie nosidełka na podniesionej powierzchni, np. na stole, wiąże się z ryzykiem. Zawsze stosuj system zabezpieczeń. To nosidełko nie jest przeznaczone do długotrwałego snu. Nie używać produktu jako nachylonej kołyski, gdy dziecko zacznie samodzielnie siadać. Nosidełko nie zastępuje łóżeczka. Jeżeli dziecko potrzebuje snu, należy je umieścić w odpowiednim łóżeczku. Nie stosować nachylonej kołyski, jeśli brak w niej jakichkolwiek elementów lub elementy są uszkodzone. Nie używać akcesoriów lub części zamiennych niezatwierdzonych przez producenta. Ważne kwestie dotyczące bezpieczeństwa Gdy to nosidełko jest używane w pozycji nachylonej 5, 6 lub 7, może nie pasować do wszystkich pojazdów zatwierdzonych do mocowania uniwersalnego. To nosidełko jest przeznaczone dla dzieci o wzroście od 0 do 87 cm. 71

PL PL To nosidełko jest przeznaczone dla dzieci o maksymalnej masie ciała wynoszącej 13 kg. Należy się również zapoznać z instrukcją „System zabezpieczeń dla dzieci i-Size” w instrukcji obsługi producenta pojazdu. Jest bardzo ważne, aby pas biodrowy był poprowadzony na tyle nisko, by dobrze przytrzymywał miednicę. Sztywne i plastikowe elementy nosidełka powinny być umieszczone oraz zamontowane w taki sposób, aby w trakcie codziennej eksploatacji pojazdu nie mogły zostać zablokowane podczas przesuwania fotela lub zamykania drzwi pojazdu. Nie należy umieszczać nosidełka na fotelu, przy którym jest zainstalowana aktywna przednia poduszka powietrzna. Żadne paski przytrzymujące dziecko nie mogą być skręcone. Wszystkie pasy mocujące nosidełko do pojazdu powinny być napięte. Podpórka powinna pozostawać w kontakcie z podłogą pojazdu. Wszystkie paski przytrzymujące dziecko powinny być wyregulowane odpowiednio do ciała dziecka. Nosidełko należy wymienić, jeśli poddane zostało ono nadmiernym naprężeniom podczas wypadku. Nie pozostawiać dziecka w nosidełku bez opieki. Cały bagaż oraz inne obiekty mogące spowodować obrażenia w razie kolizji muszą być odpowiednio zamocowane. Systemu zabezpieczeń dla dzieci nie wolno używać bez wyściółki. 72

Wyściółki systemu zabezpieczeń dla dzieci nie wolno wymieniać na żadną inną niż zalecana przez producenta, ponieważ stanowi ona element integralny z punktu widzenia zapewnienia ochrony. ! Nawet jeśli sposób stosowania tego nosidełka wydaje się prosty i logiczny, bardzo ważne jest PRZECZYTANIE I ZROZUMIENIE INSTRUKCJI OBSŁUGI ORAZ KIEROWANIE SIĘ NIĄ. Jeśli potrzebujesz pomocy, masz pytania lub wątpliwości dotyczące części, zastosowania i konserwacji tego urządzenia, skontaktuj się z naszym działem obsługi klienta. Przy kontakcie z nami przygotuj numer modelu produktu oraz jego datę i miejsce produkcji, co ułatwi nam udzielenie pomocy. Numery można znaleźć na naklejce znajdującej się z tyłu nosidełka. ! Bezpieczeństwo dziecka jest zależne od: 1. Wyboru odpowiedniej pozycji zagłówka, zgodnie ze wzrostem dziecka. 2. Poprawnego ułożenia dziecka w nosidełku. 3. Wyboru odpowiedniego miejsca montażu nosidełka w samochodzie. 4. Poprawnego poprowadzenia i zabezpieczenia pasa bezpieczeństwa. ! NOSIDEŁKO POZOSTAWIONE NA SŁOŃCU MOŻE SIĘ MOCNO ROZGRZAĆ. Kontakt z rozgrzanymi częściami może prowadzić do oparzeń. Zawsze dotknij powierzchni części metalowych i plastikowych przed ułożeniem dziecka w nosidełku. ! NIGDY NIE NALEŻY KORZYSTAĆ Z UŻYWANEGO NOSIDEŁKA, którego historia jest nieznana. 73

PL PL MONTAŻ I DEMONTAŻ FOTELIKA SAMOCHODOWEGO 1 Rozłóż podpórkę na zewnątrz 2 Ułóż podstawę na fotelu pojazdu. Podpórka posiada dwa przyciski umożliwiające regulację długości. Naciśnij przyciski, aby wyregulować długość podpórki. Podpórka musi pozostawać w kontakcie z podłogą pojazdu. Upewnij się, że podpórka jest bezpiecznie zamontowana, naciskając podstawę. 3 Rozłóż złącza ISOFIX Ściśnij przyciski wysuwania ISOFIX i wyciągnij złącza ISOFIX. 4 Wciśnij złącza ISOFIX dla zakotwiczenia pojazdu, tak aby słyszalne było kliknięcie. Gdy złącza ISOFIX są zablokowane, wskaźniki połączenia mają kolor zielony. Jeśli podstawa nie jest zablokowana, wskaźniki te mają kolor czerwony. 5 Ścisnąć przyciski do rozkładania ISOFIX. Wciskać mocno na podstawę w kierunku oparcia fotela samochodu w celu zapewnienia dobrego pasowania do fotela. 6 W celu odłączenia podstawy od fotela pociągnij dźwignię zwalniania ISOFIX i zdejmij podstawę. NACHYLANIE NOSIDEŁKA 7 W celu nachylenia nosidełka pociągnij uchwyt do nachylania i ustaw nosidełko w prawidłowej pozycji dla dziecka. MOCOWANIE NOSIDEŁKA DO PODSTAWY 8 Aby zamocować nosidełko do podstawy, umieść przednią część nosidełka na podstawie i popchnij jego tylną część, aż zostanie zablokowana w odpowiednim miejscu (patrz rysunek). Pociągnij za nosidełko i upewnij się, że jest odpowiednio zamocowane do podstawy.

9 W celu wyjęcia nosidełka naciśnij dźwignię zwalniającą z tyłu nosidełka, aby zwolnić zatrzask. Podnieś nosidełko z podstawy zgodnie z rysunkiem. Zawsze ustawiaj dźwignię w dolnym położeniu podczas wyjmowania dziecka z nosidełka oraz w przypadku ustawiania nosidełka na podłodze. INSTALACJA NOSIDEŁKA BEZ PODSTAWY 10 Umieść w samochodzie nosidełko skierowane do tyłu Umieść nosidełko na fotelu pojazdu. Popchnij je do tyłu, aż przód nosidełka dotknie oparcia fotela. 11 Umieść część brzuszną pasa na nosidełku i pod dwoma hakami pasa oznaczonymi kolorem niebieskim. Zapnij pas bezpieczeństwa. 12 Umieść pas ramienny wokół tylnej części nosidełka dokładnie zgodnie z rysunkiem. Upewnij się, że przechodzi przez środkowe prowadnice w tylnej części nosidełka i poniżej wgłębienia znajdującego się naprzeciwko punktu początkowego pasa. Pas bezpieczeństwa powinien leżeć maksymalnie płasko i nie być skręcony. Klamra i pas bezpieczeństwa powinny znajdować się w jednej linii. W razie wątpliwości skontaktuj się z firmą Graco. 13 Dociągnij pas bezpieczeństwa Połóż przedramię na nosidełku na ścieżce pasa i popchnij w dół. Pociągnij pas ramienny i dociągnij go, wsuwając nadmiarowy odcinek do naciągacza. REGULACJA UCHWYTU 14 Ściśnij zatrzaski po obu stronach dolnej części uchwytu, aby zwolnić uchwyt. Obróć uchwyt do momentu kliknięcia, do jednej z 4 pozycji: Pozycja A (górna): MUSI być używana przy noszeniu za uchwyt Pozycja B: pozycja do jazdy samochodem Pozycja C: pozycja zwiększająca wygodę Pozycja D (dolna): pozycja do siedzenia. 75

PL PL Podczas stosowania nosidełka w samochodzie należy zawsze ustawiać uchwyt w pozycji B. BEZPIECZNE UMIESZCZANIE DZIECKA 15 Poluzuj paski szelek Naciśnij dźwignię zwalniania szelek, pociągając za paski szelek. 16 Naciśnij czerwony przycisk na klamrze, aby ją rozpiąć Umieść paski szelek po bokach. 17 Ułóż dziecko w nosidełku Upewnij się, że jego plecy spoczywają płasko na nosidełku. 18 Załóż paski szelek na ramiona dziecka 19 Upewnij się, że paski szelek znajdują się na odpowiedniej wysokości Paski szelek muszą znajdować się na ramionach dziecka lub tuż pod nimi. 20 Czubek głowy dziecka musi znajdować się co najmniej 2,5 cm (1”) poniżej czubka zagłówka. 21 Aby zmienić wysokość szelek, naciśnij przyciski regulacji podgłówka z tyłu fotelika i podnieś go lub opuść, aby uzyskać odpowiednią pozycję szelek. 22 Zapnij paski szelek Złóż razem obydwa wtyki klamry i wepchnij je do klamry. Gdy wtyki zostaną zaryglowane, usłyszysz kliknięcie. Pociągnij wtyki klamry w górę, aby sprawdzić, czy są pewnie przymocowane. 23 Zaciągnij paski wokół bioder Zaciągnij pasek szelek, naciskając jednocześnie wtyk klamry w dół. Zrób to z obydwu stron. 24 Zaciągnij szelki, pociągając za pasek regulacyjny Szelki są dostatecznie ciasne, gdy nie można ich chwycić na ramionach dziecka dwoma palcami. NIEBEZPIECZNE POZYCJE NOSIDEŁKA Nosidełka nie należy montować w żadnej z poniższych pozycji: 25 fotele pojazdu skierowane do tyłu lub w bok 76

26 skierowanego do tyłu przy aktywnej przedniej poduszce powietrznej 27 Zidentyfikuj typ pasa bezpieczeństwa Z tym nosidełkiem można stosować tylko jeden typ pasa bezpieczeństwa: 3-punktowy pas bezpieczeństwa, składający się z pasa ramiennego i biodrowego. AKCESORIA 28 ZAGŁÓWEK Używać wyłącznie w przypadku dzieci o wzroście do 60 cm. W celu wyjęcia wysunąć z tyłu wyściółki zagłówka. 29 OPARCIE PLECÓW Stosować tylko z dwoma najniższymi zestawami otworów szelek. Aby wyjąć oparcie, odepnij klamrę i wyciągnij je. 30 Ochraniacze szelek Aby zdjąć, odepnij paski mocujące i zdejmij ochraniacze. CZYSZCZENIE WYŚCIÓŁKI NOSIDEŁKA 31 Odepnij cztery zatrzaski wyściółki nosidełka. 32 Wyciągnij 4 plastikowe klapy z boku nosidełka. 33 Ściągnij wyściółkę z obudowy. 34 W celu zdjęcia budki z kabłąka budki naciśnij najpierw występ zwalniający i zdejmij ze wspornika mocującego, a następnie ściągnij budkę z kabłąka. Upierz wyściółkę i budkę w pralce w zimnej wodzie w cyklu delikatnym i wysusz na sznurku. NIE STOSUJ WYBIELACZY. Wykonaj powyższe działania w odwrotnej kolejności, aby zamocować ponownie wyściółkę do obudowy. Sprawdź, czy paski szelek nie są skręcone. CZYSZCZENIE KLAMRY OSTRZEŻENIE! Od czasu do czasu obejrzyj i wyczyść klamrę ze wszystkich ciał obcych, które mogłyby utrudniać jej zatrzaśnięcie. 77

35 Aby wyczyścić klamrę, włóż ją do szklanki z ciepłą wodą i ostrożnie zamieszaj. Kilkakrotnie naciśnij pod wodą czerwony przycisk. NIE ZANURZAJ PASKA KLAMRY. NIE UŻYWAJ MYDŁA, DOMOWYCH ŚRODKÓW CZYSTOŚCI ani SMARÓW. Strząśnij nadmiar wody i pozostaw do wyschnięcia. Powtarzaj te czynności, dopóki klamra nie będzie się domykać z kliknięciem. CZYSZCZENIE SZELEK Umyj powierzchnię łagodnym mydłem i wilgotną ściereczką. NIE ZANURZAJ PASKÓW SZELEK W WODZIE, gdyż może to spowodować ich osłabienie. Jeżeli paski szelek są postrzępione lub bardzo brudne, zwróć się do obsługi klienta przez stronę babyjogger. com 36 Instrukcję obsługi należy przechowywać w miejscu oznaczonym ikoną instrukcji, zgodnie z rysunkiem. CZĘŚCI ZAMIENNE Aby zakupić części lub akcesoria, skontaktuj się z nami: babyjogger.com
