INSTRUKCJA OBSŁUGI ALAN 121 MIDLAND
Wprowadzenie Str. 1
Funkcje i elementy sterowania Str. 2
Instalacja Str. 3
Zasilanie Str. 3
Instalacja anteny Str. 4
Obsluga radiotelefonu Str. 4
Wybor standardu czestotliwosci Str. 4
Tabela czestotliwosci Str. 5
Dane techniczne Str. 6
ALAN 121 przewozny radiotelefon CB
ALAN 121 to nieduzy i latwy w obsludze radiotelefon CB. Kompaktowy, niedawodny wyposazony w najpotrzebniejsze funkcie zadowoli kazdego uzytkownika.
Wyswietlacz mozna podswietlic{jednym z 7 dostepnych kolorow.Do wyboru jest tez kilkaroznych standardow czestotliwosci uzywanych w krajach Europa i poza nia.
ALAN121 posiada wysokiej klasy mikrofon zapewniajacy znakomita modulacje.

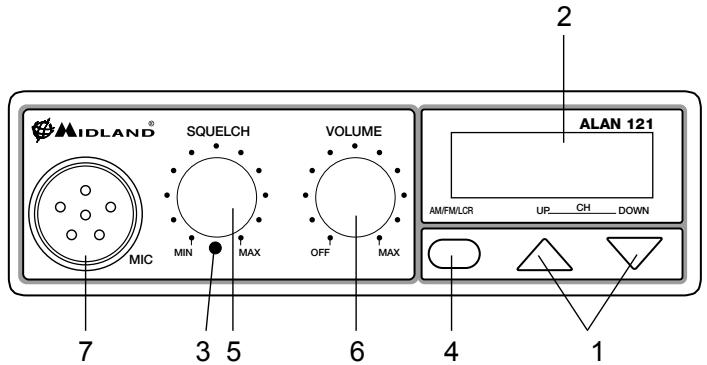

FUNKCJE ELEMENTY STEROWANIA

- Przelacznik kanalow
- Wielofunkcyjny wyswietlacz:

A. Wybrany standard czestotliwosci
B. Numer kanalu
C. Tryb EMG (kanal bezpieczstenstwa)
D. AM/FM rodzaj emisi (modulaci)
E. RX/TX:TX=nadawanie; RX=odbior
F. LOW: nadawanie mala moca (ta opcja dostepna jest tylko dla niedtorych standardow czestotliwosci)
G. Sila sygnalu odbieranego/nadawanego
- Przycisk zmiany koloru: nascikajac mozna zmieniac kolor podswietlenia cieklokrystalicznego wyswietlacza. Kolory do wyboru to : bialy, zolty, fioletowy czerwony, blekitny, Zielony, niebieski, brak koloru.
- AM/FM (LCR): Przycisk sluzy do wyboru rodzaju modulacci: ampluty AM lub czestotliwosci FM. Pracujac w modulacci FM tym samym przyciskiem mozna przywolac poprzednio uzywany kanal.
- Blokada szumow: regulije poziom blokady szumow. Prawidlowe ustawienie polega na powolnym przyrekrecaniuPokretla w sprawo do chwili wyciszenia szumow.
- "ON/OFF Volume". W pozycji "OFF" radio jest wylaczone. PrzekrecaniePokretla w sprawo wlacza radiotelefon i reguluje sile glosu. Poziom dzwieku najwygodniaj ustawiac przy calkowicie otwartej blokadzie szumow (pokretlo blokady w lewo).
- Gniazdo mikrofonu: Tu podlacza sie mikrofon.

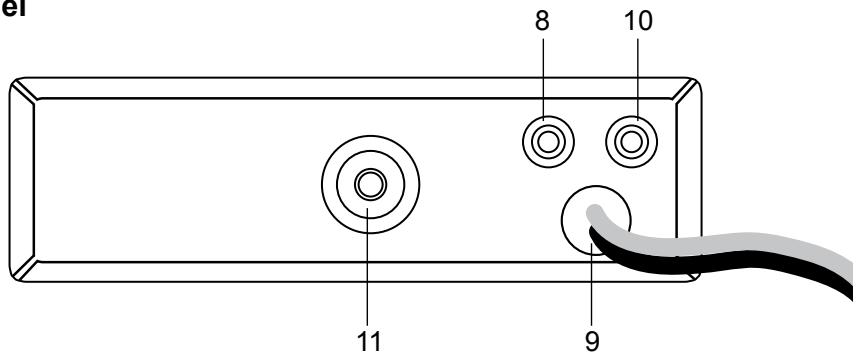

Tylny Panel

- "EXT" gniazdo: sluzy do podlaczenia glosnika zewnetrznego (wewnetrzny milczy)
- Zasilanie13.8V DC: polacz kable z instalacja samochodu
- S.Meter gniazdo: pozwala podlaczyc zewnetrzy miernik sygnalu
- Gniazdo anteny typ SO239

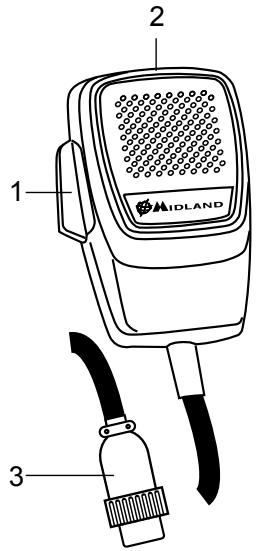

Mikrofon
- PTT: przycisk nadawania
- UP/DOWN: przyciski zmiany kanalow.
- 6 pin wtyk mikrofonowy

INSTALACJA
Montujac urzadzenie w samochodzie nalezy zawsze kierowac sie wzgledami bezpieczenstwa i latwoscia oraz komfortem obslugi radiotelefonu. Czynnosci zwiazane z utrzemywaniem lacznosci nie moga krepowac ruchow wykonywanych przy prowadzeniu pojazdu. Informacja na wyswieltlaczu powinny byclatwo zauwazalne, a elementy sterowania dostepne w zasiegu reki. Do mocowania radiotelefonu:noza uzyc dostarczanego w komplecie wspornika, badz skorzystac z jegno sposrod kilku typow kieszeni.
ZASILANIE
Upewnij sie, ze radiotelefon jest wylaczony. Przy zasilaniu pradem stalym nalezy zwracac baczna uwage na biegunowosc:
Czerwony = biegun dodatni (+)
Czarny = biegun ujemny (-)
Tymi samymi kolorami oznaczono bieguny akumulatora i skrzynke bezpiecznikow.
Podlacz starannie kable zasilajace ze zrodlem pradu.
INSTALACJA ANTENY
- Umiesc antene najwyzej jak toMZliwe.
- Im dluzsa antenna tym dalszyzasieg lacznosci.
- Jezeli to mozliwe montuj antene na srodku powierzchni, ktora wybrales.
- Prowadz kabel antenowy z dala od potencjalnych zrodel zaklocen.
- Upewnij sie, ze antenna jest trwale polaczona z metalowymi elementami nadwozia.
- Uwazaj, aby nie uszkodzic kabla antenowego.
OSTRZEZENIE: Nigdy nie uzywaj radia bez prawidlowo podlaczonej, sprawnej anteny.
Zalecane jest okresowe kontrlowanie wspolczynnika S.W.R.
UZYWANIE RADIOTELEFONU
- Polacz wtyk mikrofonu z gniaiazdem w przyednim panelu.
- Sprawdzczy antenna jest podlaczona poprawnie.
- SprawdzczyPokretloblokadyszumowznajdujsiewskrajnym,lewympolozeniu.
- Wlacz radiotelefon i wyreguluj poziom dzwieku.
- Wybierz kanal.
- Chcac nadawac wcisnij przycisk PTT w mikrofonie i mow normalnie trzymajac go 15 cm od ust.
- Zwalniajac przycisk nadawania przechodzisz na odbior.
WYBOR STANDARDU CZESTOTLIWOSCI
Wybor czestotliwosci nalezy dokonac zgodnie z wymogami kraju, w ktorym radiotelefon bedzie uzywany.
Procedura wyboru:
Wylacz radiotelefon.
Wlacz go Pokretlem ON/OFF trzymajac wcisniete przyciski kanalow "UP" "DOWN". Wybierz standard czestotliwosci uzywajac przyciskow UP / DOWN ( korzystaj z tabeli czestotliwosci).
Poczekaj 5 sek. albo wylacz radio.
UWAGA 1
W przypadku standardu UKE oraz UKC, mozesz je zmieniac bezposrednio wciskajac "AM/FM/LCR" przyze 3 sekundy.
UWAGA 2
Jezeli wybrales standard wylacznie z modulacja FM, przycisk "AM/FM/LCR" steruju funkacja LCR czyli przywolaniem ostatnio uzywanego kanalu.
LABELA CZESTOTLIWOSCI
| Symbol | Panstwo | Standard | Czestotliwosc |
| I | Wlochy | 40CH AM/FM 4W | 26,965-27,405 MHz |
| I2 | Wlochy | 34CH AM/FM 4W | 26,875-27,265 MHz |
| D | Niemcy | 80CH FM 4W - 12CH AM 1W | 26,565-27,405 MHz |
| D2 | Niemcy | 40CH FM 4W - 12CH AM 1W | 26,965-27,405 MHz |
| D3 | Niemcy | 80CH FM 4W - 40CH AM 1W | 26,565-27,405 MHz |
| EU | Europa | 40CH FM 4W 40CH AM 1W | 26,965-27,405 MHz |
| EC | Europa | 40CH FM 4W | 26,965-27,405 MHz |
| E | Hiszpania | 40CH AM/FM 4W | 26,965-27,405 MHz |
| F | Francja | 40CH FM 4W - 40CH AM 1W | 26,965-27,405 MHz |
| UKE | Anglia | 40CH FM 4W | 26,60 25-27,99 25MHz |
| UKC | Anglia | 40 CH FM 4W CEPT | 26,965-27,405MHz |
UWAGA!
Wspolny standard dopuszczony w calej Europe to 40 CH FM 4W (EC).
DANE TECHNICZNE
OGOLNE
Kontrola czestotliwosci.. PLL
Zakres temperatur pracy. -10^ / + 55^ C
DC prad zasilania 13.8V DC ± 5%
System odbioru . superheterodyna z podwojna przemiana czestotliwosci
Czestotliwosci posrednie. I^ IF:10.695 MHz · II° IF: 455 KHz
Czulosc. < 1 V for 20 dB SINAD
Moc wyjsciowa audio @ 10% THD............Min.2.0 W @ 8 Ohm
Znieksztalcenia audio. ponizej 3 % @ KHz
Pobor pradu podczas czuwania 200mA
NADAJNIK
Moc wyjsciowa 4W @ 13.8V DC
Modulacja AM: od 85% do 95%
FM: 1,8 KHz ± 0,2 KHz
Maksymalny pobor pradu 1100mA (Bez modulacji)
Latwo dostepny wylacznik obydwu biegunow pradu powinien znajdowac sie na przywodach zasilania.
Schema elettrico - Electric diagram - Schaltplan - Circuito electrico - Schéma electrique - Diagrama electrico - Schemat ideowy
Circuito stampato - Printed circuit - Platinen layout - Circuito impreso -Circuit imprimé - Circuito impresso - Plytka drukowana
Schema a blocchi - Block diagram - Blockschalfbild - Diagrama debloques - Schéma a blocs - Diagrama de blocos - Schemat blokowy
