Tipo de producto	Radio CB
Marca	MIDLAND
Modelo	ALAN 121
Canales	40 FM (según banda de frecuencia seleccionada)
Rango de frecuencia	25,615 a 30,105 MHz
Control de frecuencia	PLL
Temperatura de funcionamiento	-10° a +55 °C
Tensión de alimentación	13,8 V CC ± 5 %
Ciclo de utilización	5/5/90 (transmisión/recepción/espera)
Dimensiones (L x A x P)	165 x 38 x 123 mm
Peso	0,820 kg
Tipo de recepción	Doble conversión superheterodina
Primera frecuencia intermedia	10,695 MHz
Segunda frecuencia intermedia	455 kHz
Sensibilidad (receptor)	< 1 µV para 20 dB SINAD
Potencia de salida de audio	Mín. 2 W bajo 8 Ω a 10 % THD
Distorsión de audio	< 3 % a 1 kHz
Corriente de consumo (espera)	200 mA
Potencia de salida del transmisor	4 W @ 13,8 V CC
Modulación	AM: 85 a 95 %; FM: 1,8 kHz ± 0,2 kHz
Consumo (transmisión)	1 100 mA (sin modulación)
Pantalla	Pantalla multifunción retroiluminada con 7 colores personalizables
Conectores	Antena SO239, conector de micrófono, altavoz externo, S-meter
Accesorios incluidos	Micrófono de alto rendimiento, soporte de montaje
Mantenimiento	Limpiar con un paño suave y seco; no usar disolventes

Preguntas frecuentes - ALAN 121 MIDLAND

¿Cómo cambiar la banda de frecuencia en el ALAN 121?

Para cambiar la banda de frecuencia, apague la radio, mantenga presionadas las teclas UP y DOWN mientras enciende el equipo. Luego use las teclas UP/DOWN para seleccionar el código de país deseado (consulte la tabla de códigos en el manual). Espere 5 segundos o apague y encienda la radio para confirmar.

¿Cómo ajustar el squelch en el MIDLAND ALAN 121?

El botón SQUELCH permite eliminar el ruido de fondo. Gírelo completamente en sentido antihorario para la máxima sensibilidad, luego gírelo lentamente en sentido horario hasta que desaparezca el ruido de fondo. No sobrepase ese punto para no reducir la recepción de señales débiles.

¿Cómo cambiar el color de la pantalla retroiluminada?

Use un objeto puntiagudo (como un clip) para presionar el botón ubicado en el pequeño orificio previsto. Cada presión cambia el color entre las siguientes opciones: blanco, amarillo, violeta, rojo, azul claro, verde, azul o sin color. La radio permanece encendida durante la selección.

¿Qué significa la función LCR (Recordatorio del último canal)?

La función LCR (Last Channel Recall) está activa cuando la banda de frecuencia seleccionada solo soporta el modo FM. En ese caso, el botón AM/FM/LCR ya no conmuta entre AM y FM sino que recuerda el último canal utilizado. Presione brevemente para volver al canal anterior.

¿Qué hacer si la radio no transmite o la señal es débil?

Verifique primero la conexión de la antena y asegúrese de que esté correctamente conectada (conector SO239) y bien conectada a masa. Un defecto de antena puede dañar el transmisor. Verifique también la ROE (Relación de Ondas Estacionarias) con un equipo adecuado. Asegúrese de que la radio esté encendida y el volumen sea suficiente. Si el problema persiste, revise la alimentación (cable rojo positivo, negro negativo).

¿Cómo instalar la antena CB correctamente?

Coloque la antena lo más alto posible y, si es posible, en el centro de la superficie de montaje. Cuanto más larga sea la antena, mejores serán las prestaciones. Aleje el cable de fuentes de parásitos (bobina de encendido, medidor, etc.). Asegúrese de tener una buena masa y no doble el cable durante la instalación. Nunca use la radio sin antena.

¿Cómo conectar la alimentación del ALAN 121 en un vehículo?

El equipo funciona en 13,8 V CC (corriente continua, como la batería del coche). Conecte el cable rojo al borne positivo (+) de la batería y el cable negro al borne negativo (-). Se recomienda instalar un interruptor que corte ambos polos. Respete la polaridad aunque la radio esté protegida contra inversión.

¿Qué hacer si la radio no enciende?

Verifique primero la tensión de alimentación (13,8 V CC) en el cable de alimentación con un multímetro. Asegúrese de que las conexiones sean correctas y de que el fusible (si lo hay) no esté fundido. Gire el botón ON/OFF en sentido horario para encender. Si no ocurre nada, verifique la continuidad del cable y del conector.

¿Cómo seleccionar un canal específico?

Use las teclas UP y DOWN situadas en el frente de la radio para recorrer los canales. La pantalla muestra el canal seleccionado. Para un acceso rápido, puede usar la función LCR (si está disponible) para volver al último canal. El número de canales depende de la banda de frecuencia elegida (hasta 40 FM).

¿Cuál es la diferencia entre los modos AM y FM en el ALAN 121?

El modo AM (Modulación de Amplitud) y el modo FM (Modulación de Frecuencia) son dos tipos de modulación diferentes. El ALAN 121 permite cambiar entre ambos con el botón AM/FM (excepto si la banda elegida es solo FM). En FM, la calidad de audio es generalmente mejor y menos sensible a los parásitos, mientras que AM ofrece un alcance potencialmente mayor en ciertas condiciones. La selección depende de la banda de frecuencia y de las normas del país.

MANUAL DE USUARIO ALAN 121 MIDLAND

Introduccion Pag. 1
Localizacion y funcion de los mandos Pag. 2
Instalación Pág. 3
Alimentación Pág. 3
Instalacion de la antenna Pag. 4
Instrucciones de funciona del ALAN 121 Pag. 4
Selección de la banda de funciona 4
Tabla de bandas de Frequencias Pag. 5
Especificaiones sociales Pag. 6

ALAN 121 es un transceptor de CBklequeño y fácil de usar. Extremadamente compacto y robusto, sus controlles han sido diseñados para satisfacer la mayoría de las peticiones de los usuario más exigentes. El display retroiluminado se pueda personalizar con 7 colores différentes. Su característica principal es que pueda ser operativo en la mayoría de páíses europeos, simplemente selecciónando la banda de Frequencias deseada.

El ALAN121 se suministra con un micrófono de altas prestaciones que garantiza una excellente modulación.

MUY IMPORTANTE: este equipo está preajustado según la normativacomingsie. Si Ud. va a usar este equipo en España, deben seleccionar la banda "E". Para saber como hacerlo, por favor, dirijase al apartado "SELECTION DE LA BANDA DE FUNCIONAMIENTO"

CTE International SRL, declara, bajo su responsabilitad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de mayo de 1999, transpuesta a la legislacion española mediante el Real decreto 1890/2000, de 20 de noviembre"

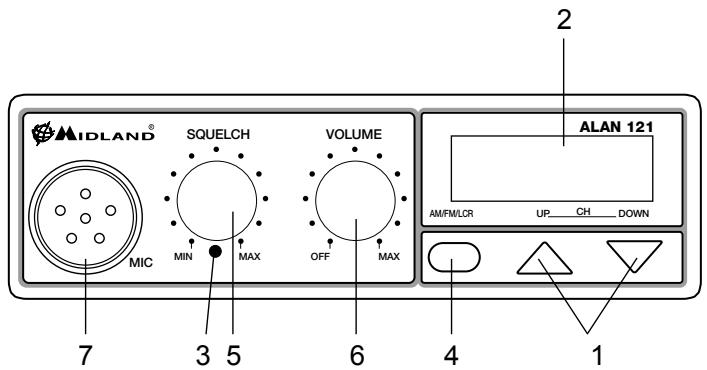

LOCALIZACION Y FUNCION DE LOS MANDOS

1. Selector de canales
2. Display Multifunción retroiluminado. Informacion que suministra:

A. Banda de fecuencia seleccionada.
B.Numero de canal sintonizado.
C. Modo EMG.
D. Modo AM/FM
E. RX/TX: TX= modo transmisión; RX= modo recepción
F. LOW: se ilumina cuando la radio transmite en potencia bajo (este modo de transmissionsólo es possible en alguna banda, no en todas. Vea la tabla de bandas de Frequencia)
G. Indica la intensidad de la seals recibida y la potencia de transmisión.

1. Botón de cambio de color del display: pulsando en el agujero con algunos objeto fino y alargado, se cambía el color de fondo del display, pudiendo elegir entre los siguientes colores: blanco, amarillo, violeta, rojo, azul claro, verde, azul o sin color.
2. Tecla "AM/FM"(LCR): SeLECTION del modo de funciona amo FM. Si selecciona una banda que trabaje solamente en FM, esta tecla habilita la referencia LCR (Last Channel Recall - Bellamada Último Canal).
3. Mando "Squelch": Para una sensibilitad de Reception maxima, este control debe de ajustarse exactamenteonde desaparece el ruido de fondo.
4. Mando "ON/OFF Volume". En la posicion "OFF" la radio está apagada. Gire el mando en el sentido de las agujas del reloj para encenderla y para ajustar el volumen a un nivel agradable.
5. Conector de Micrófono: Inserte el conector hembra del micrófono en este conector.

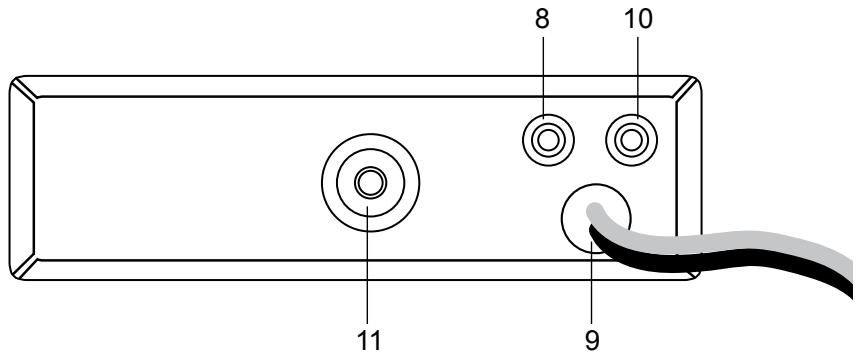

1. Jack "EXT": jack para connexion de un altovoz externo optional (anula el altovoz de la radio).
2. Alimentación 13.8V DC: cable de alimentación.
3. Jack S-Meter: permite la connexion de un "S-Meter" externo optional.
4. Conectro de antenna: tipo SO239ó PL

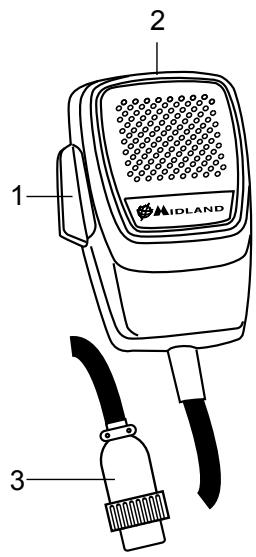

MICróFONO

1. PTT: tecla de transmissions o pulsar para haber.
2. Mandos UP/DOWN: teclas de cambio de canal.
   3.Conector de micro de 6 pin.

INSTALLACION

La seguridad y unaubicacionconveniente sonlasprimerasconsideracionesa tener en cuenta al montar undispositivomovil. Todos los controles deben de estar fácilmente alalcance del operador, sin interferir enlos movimientosnecasariosparauna conducccionsegura.Busque unaposicionadecuada enelcoche parainstalar laradiomediante elsoporte suministrado.

Apriete las palomillas de fijación. El soporte de fijación debe de estar cerca de partes metálicas.

ALIMENTACION

Asegúrese de que la radio está apagada. Avecque la radio esté protegida contra inversioniones de polaridad accidentales, es fundamental queonga en cuenta la polaridad:

Rojo = polo positivo (+)

Negro = polo negativo (-)

Estos colores son los mismos que los de la batería y los de la caja de fusibles del coche.

Conecte correctamente los terminales de alimentacion a la bateria.

INSTALACION DE LA ANTENA

1. Coloque la antenna lo más alto possible.
2. Cuanto más larga sea la antenna, mejor sera el funciona.
3. Si es posible, monte la antenna en el centro de la superficie que haya elegido.
4. Mantenga el cable de la antenna lejos de dispositivos que pueda tener perturbaciones electricas.
5. Asegürese de tener un buena plano de tierra.
6. Evite dañar el cable durante la instalación.

ATENCION: Para evacitar daños, no trabajo nunca con la radio sin haber connectado una antenna apropriada. Asimismo, se recomienda controlar periodically el cable y las estacionarias (ROE).

1. Inserte el cache del micrófono en el conector de micro de la radio.
2. Asegürese de que la antenna está bien connectada en el conector de antenna.
3. Asegürese de que el mando de SQUELCH está totalmente girado en sentido contrario a las agujas del reloj.
4. Encienda la radio y ajuste el volumen a un nivel agradable. Ajuste el Squelch para eliminar el ruido de fondo.
5. Seleccione el canal deseado.
6. Para transmitir pulse el mando PTT y haber en un tono de voz normal.
7. Para recibir, suelte el mando PTT.

Las bandas de Frequencia se peuvent selectionar de acuerdo al pais en el que vaya a trabajo.

Procedimiento:

1. Apague la radio.
2. Encienda la radio cuando mantiene pulsadas las teclas "UP" y "DOWN" al mesmo tiempo.
3. Selección la banda de fecuencia deseada pulsando las teclas UP / DOWN (vea la tabla en lasuma págrina). Por defecto, el equipo está preajustado a la una normativa que está autorizada en toda Europa, este es, "EC". Si opera en España, deben seleccionar "E"
4. Espere 5 segundos o apague y vuelva a encender la radio.

NOTA1

En las bandas UKE o UKC, puede selectionar la另一边 banda pulsando la tecla AM/FM/LCR" durante 3 segundos.

NOTA2

Si selección una banda que trabaja solamente en FM, la tecla "AM/FM/LCR" habilita la funciona LCR (Last Channel Recall - Bellamada Último Canal).

TABLA DE BANDAS DE FRECUENCIA

Sigla en el display	Pais	Banda	Frecuencia
I	Italia	40CH AM/FM 4W	Fx 26,965-27,405 MHz
I2	Italia	34CH AM/FM 4W	Fx 26,875-27,265 MHz
D	Alemania	80CH FM 4W - 12CH AM 1W	Fx 26,565-27,405 M Hz
D2	Alemania	40CH FM 4W - 12CH AM 1W	Fx 26,965-27,405 MHz
D3	Alemania	80CH FM 4W - 40CH AM 1W	Fx 26,565-27,405 MHz
EU	Europa	40CH FM 4W 40CH AM 1W	Fx 26,965-27,405 MHz
EC	Europa	40CH FM 4W	Fx 26,965-27,405 MHz
E	España	40CH AM/FM 4W	Fx 26,965-27,405 MHz
F	Francia	40CH FM 4W - 40CH AM 1W	Fx 26,965-27,405 MHz
UKE	Reino Unido	40CH FM 4W	Fx 26,60125-27,99125MHz
UKC	Reino Unido	40 CH FM 4W CEPT	Fx 26,965-27,405MHz

ATENCIón!

La banda de fecuencia autorizada en toda Europa es 40 CH FM 4W (EC).

ESPECIFICACIONES TECNICAS

GENERALES

Canales 40 FM (vea la tabla de Frequencias)

Rango de Frecuencias 25.615 a 30.105 MHz

Control de Frecuencias.. PLL

Rango de temperatura en funciona. 10^ / + 55^ C

Voltaje DC de entrada 13.8V DC ±15%

Ciclo de trabajo 5/5/90 (1 hora de uso)

Dimensiones 165x123x38 mm.

Peso 0,820 Kg.

RECEPTOR

Sistema de recepcion.... superheterodino de doble conversion

Frecuencia Intermedia 1a FI: 10.695 MHz · 2a FI: 455 Khz

Sensibilidad. < 1 V para 20 dB SINAD

Potencia de calidad de audio @10% THD Min.2.0 W @ 8 Ohm

Distorsión de audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

Consumo en stand/by 200mA

TRANSMISOR

Potencia de salute 4W @ 13.8V DC

Modulación AM: de 85% a 95%

FM: 1,8 Khz. ± 0,2 Khz.

Consumo 1.100mA (en transmisión y sin modulación)

El cable de alimentación incorpora un dispositivo de fácil desconexión. Dicho dispositivo desconecta los dos polos simultáneamente.
