Typ produktu	Router bezprzewodowy z wbudowanym modemem ADSL
Marka	LINKSYS
Modele	X2000, X3000, X3500
Wymiary (dł. x wys. x gł.)	202 x 34 x 160 mm
Waga	287 g
Zasilanie	12 VDC, 1 A
Standardy bezprzewodowe	802.11n, 802.11g, 802.11b
Porty	DSL (RJ-11), Kabel (RJ-45), Ethernet 1-3 (RJ-45), Zasilanie
Przyciski	Włącznik/Wyłącznik, Reset, Wi-Fi Protected Setup
Wskaźniki	Zasilanie, Ethernet (1-3), Wi-Fi Protected Setup, Bezprzewodowe, Internet
Zabezpieczenia bezprzewodowe	WPA2/WPA (osobiste i firmowe), WEP 64/128-bitowy, filtrowanie MAC, zapora SPI
Zaawansowane funkcje	Wi-Fi Protected Setup (WPS), sieć gościnna, tryb ADSL lub tylko router
Konfiguracja	Kreator przez CD-ROM lub przeglądarkę internetową (192.168.1.1)
Obsługiwane systemy operacyjne	Windows 7, Vista, XP ; Mac OS X 10.5+
Temperatura pracy	0 °C do 40 °C
Wilgotność pracy	10 do 85% (bez kondensacji)
Konserwacja i czyszczenie	Użyj miękkiej, suchej szmatki; nie używaj płynnych ani ściernych środków
Części zamienne i naprawialność	Brak dostarczonych części zamiennych; w celu naprawy skontaktuj się z pomocą techniczną Linksys

Często zadawane pytania - X2000, X3000, X3500 LINKSYS

Jak skonfigurować mój router LINKSYS X2000/X3000/X3500?

Użyj dołączonej płyty CD lub zaloguj się do interfejsu internetowego przez 192.168.1.1. Domyślne dane logowania to admin zarówno dla nazwy użytkownika, jak i hasła.

Co zrobić, jeśli nie mogę połączyć się z Internetem?

Sprawdź, czy wszystkie kable są prawidłowo podłączone, czy diody Power, DSL i Ethernet świecą. Zrestartuj router i komputer. Jeśli problem nadal występuje, skontaktuj się z dostawcą usług internetowych.

Jak używać funkcji Wi-Fi Protected Setup (WPS)?

Naciśnij przycisk WPS z tyłu routera lub kliknij przycisk w interfejsie internetowym. Następnie włącz WPS na urządzeniu klienckim w ciągu 2 minut.

Zapomniałem hasła do logowania do interfejsu internetowego, co robić?

Hasło to to, które zostało ustawione podczas pierwszej instalacji. Jeśli je zgubiłeś, wykonaj reset do ustawień fabrycznych, przytrzymując przycisk Reset przez 5 sekund.

Jak zabezpieczyć moją sieć bezprzewodową?

W interfejsie internetowym przejdź do Bezprzewodowe > Zabezpieczenia bezprzewodowe. Wybierz WPA2 osobiste i ustaw silne hasło o długości co najmniej 8 znaków.

Czy mogę używać tego routera z połączeniem kablowym (kablówka)?

Tak, w trybie Ethernet. Podłącz kabel z modemu kablowego do portu oznaczonego 'Cable' w routerze i postępuj zgodnie z kreatorem instalacji.

Jak skonfigurować sieć gościnną?

W interfejsie internetowym przejdź do Bezprzewodowe > Dostęp gościnny. Włącz dostęp gościnny i ustaw hasło. Goście będą łączyć się z oddzielną siecią bez dostępu do Twojej sieci lokalnej.

Dioda DSL miga, co to oznacza?

Miganie oznacza, że router próbuje zsynchronizować się z linią ADSL. Jeśli dioda pozostaje wyłączona lub miga długo, sprawdź kable i linię telefoniczną.

Jak zamontować router na ścianie?

Użyj dwóch otworów montażowych z tyłu (odległość między otworami 175 mm). Wywierć dwa otwory, wkręć śruby, pozostawiając łeb wystający na 3 mm, a następnie nasuń router na śruby.

Wydajność bezprzewodowa jest słaba, jak poprawić zasięg?

Umieść router wysoko, z dala od metalowych przeszkód. Unikaj zakłóceń z innymi urządzeniami. W interfejsie spróbuj zmienić kanał WiFi lub przełączyć na tryb mieszany B/G/N.

INSTRUKCJA OBSŁUGI X2000, X3000, X3500 LINKSYS

Mocowanie do ściany. 171

Instalacja

Skonfiguruj modemo-router ..... 172

Podłącz modemo-router 172

Skonfiguruj modemo-router jako router 172

Konfiguracja zaawansowana

Dostęp do narzędzia WWW ..... 173

Używanie narzędzia WWW ..... 174

Setup > Basic Setup (Konfiguracja > Konfiguracja podstawowa)174

Tryb Auto/ADSL 174

Język 174

Ustawienia Internetu 175

Tryb Ethernet 175

Język 175

Ustawienia Internetu 176

Wireless > Basic Wireless Settings (Połączenie bezprzewodowe >

Podstawowe ustawienia bezprzewodowe) .....176

Manual Setup (Konfiguracja ręczna) 177

Chroniona konfiguracja sieci Wi-Fi 178

Wireless > Wireless Security (Połączenie bezprzewodowe >

Zabezpieczenia sieci bezprzewodowej) ..... 179

Opcje osobiste 179

Opcje biurowe 179

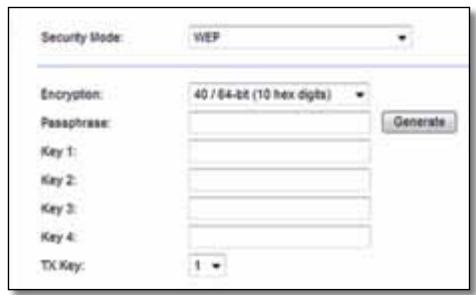

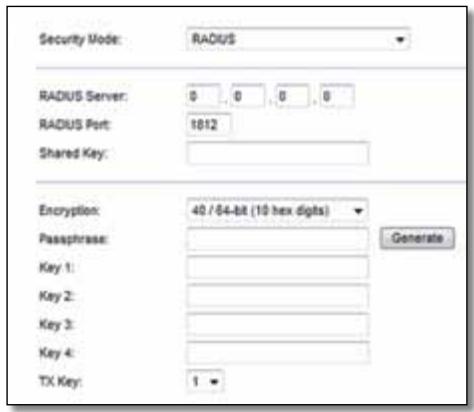

Wireless Security (Zabezpieczenia sieci bezprzewodowej) 179

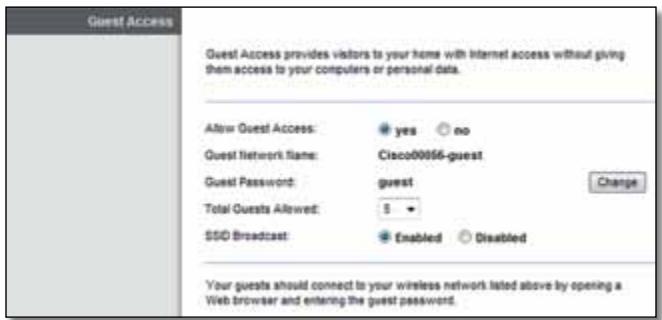

Wireless > Guest Access (Sieć bezprzewodowa > Dostęp gościa)182

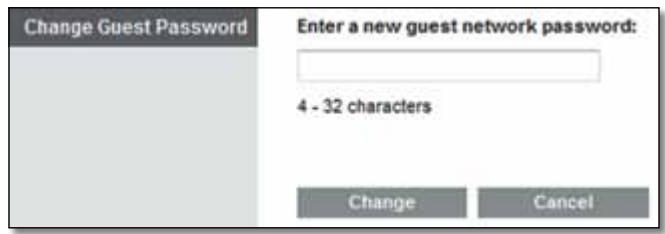

Guest Access (Dostęp gościa) 183

Instrukcje dla gości 183

Rozwiązywanie problemów

X2000....184

Dane techniczne

X2000....186

Dodatek: Ustawienia zaawansowane Linksys X2000

X2000....187

Opis produktu

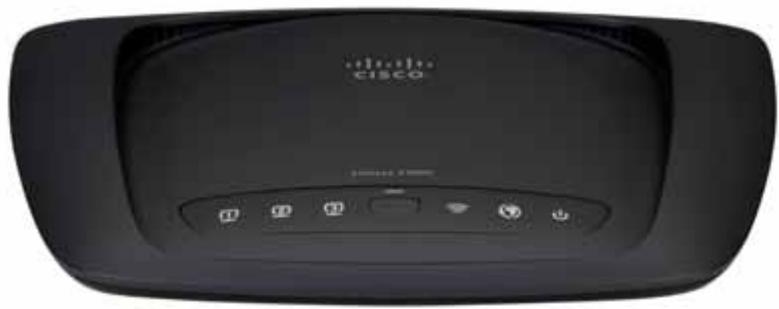

Góra

Ethernet Jeśli dioda świeci światłem ciągłym, modemo-router został skutecznie podłączony do urządzenia za pośrednictwem danego portu. Jeśli dioda miga, oznacza to, że dany port obsługuje ruch sieciowy.

Przycisk chronionej konfiguracji sieci Wi-Fi™ Po naciśnięciu tego przycisku funkcja Wi-Fi Protected Setup™ wyszukuje obsługiwane przez technologię Wi-Fi Protected Setup™ urządzenia bezprzewodowe. Dioda LED świeci światłem ciągłym po udanym ustanowieniu połączenia Wi-Fi Protected Setup™. Dioda LED miga powoli, gdy funkcja Wi-Fi Protected Setup™ konfiguruje połączenie, lub szybko, żółtym światłem, gdy wystąpi błąd. Dioda LED jest wyłączona, gdy połączenie Wi-Fi Protected Setup™ jest beczynne.

Połączenie bezprzewodowe Dioda LED połączenia bezprzewodowego zapala się, gdy włączana jest funkcja połączenia bezprzewodowego. Jeśli dioda miga, oznacza to, że router przesyła lub odbiera dane przez sieć

Internet Świeci się, gdy modemo-router jest podłączony bezpośrednio do linii ADSL. Świeci się na niebiesko, gdy modemo-router jest skonfigurowany wyłącznie jako router i jest podłączony do Internetu za pośrednictwem oddzielnego modemu.

Zasilanie Dioda LED zasilania świeci się, gdy modemo-router jest włączony. Gdy modemo-router, każdorazowo podczas uruchamiania, pracuje w trybie autodiagnostycznym, dioda miga. Po ukończeniu diagnostyki dioda zaczyna świecić stale.

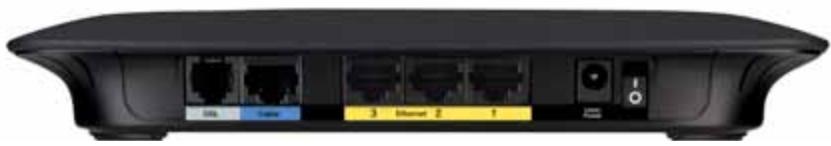

Tyl

DSL—Port DSL jest podłączany do linii ADSL.

Przewód — aby korzystać z modemo-routerera wyłącznie w roli routera, użyj przewodu sieciowego, aby połączyć ten port z oddzielnym portem LAN/Ethernet modemu.

Ethernet—za pomocą przewodów Ethernet (zwanych także kablami sieciowymi) można połączyć modemo-router (poprzez porty Ethernet) z komputerami i innymi urządzeniami Ethernet w sieci przewodowej.

Zasilanie Port zasilania służy do podłączania dostarczonego zasilacza.

Włącznik zasilania Naciśnij część I włącznika, aby włączyć router. Naciśnij część O włącznika, aby wyłączyć router.

Panel dolny

Reset—Ten przycisk umożliwia przywrócenie domyślnych ustawień fabrycznych routera. Naciśnij i przytrzymaj przycisk Reset przez około pięć sekund.

Mocowanie do ściany

Na dolnym panelu routera znajdują się dwie szczeliny umożliwiające zamocowanie na ścianie. Odległość pomiędzy nimi wynosi 175,56 mm. Do zamocowania routera potrzebne są dwa wkręty.

UWAGA

Firma Cisco nie odpowiada za uszkodzenia wynikające z nieprawidłowego zamocowania sprzętu na ścianie.

Należy postępować zgodnie z następującymi instrukcjami:

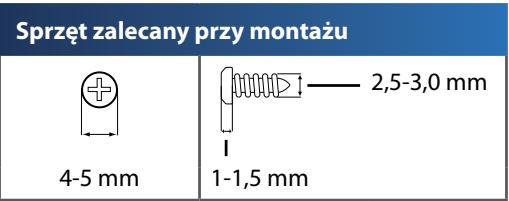

1. Ustal miejsce, w którym chcesz zamocować router. Upewnij się, że ściana, która ma być używa, jest gładka, płaska, sucha oraz solidna. Upewnij się, że wybrane miejsce znajduje się w zasięgu gniazdka elektrycznego.
2. Wywierć dwa otwory w ścianie. Sprawdź, czy otwory są od siebie oddalone o 175 mm.
3. Wkręć wkręty w otwory, pozostawiając po 3 mm z każdego na wierzchu.
4. Ustaw router tak, aby wyrównać położenie szczelin z dwoma wkrętami.
5. Umieść szczeliny do mocowania nad wkrętami i przesuń router tak, aby wkręty wpasowały się dokładnie w szczeliny.

Matryca mocowania do ściany

Wydrukuj tę stronę w skali 1:1. Wytnij wzdłuż linii kropkowanej i przyłoż do ściany, aby precyzyjnie wywiercić otwory.

175 mm

Instalacja

Skonfiguruj modemo-router

UWAGA

Aby zainstalować modemo-router, uruchom płytę instalacyjną CD-ROM. Jeżeli nie możesz uruchomić płyty instalacyjnej CD-ROM, wykonaj poniższe czynności.

Podłącz modemo-router

Aby podłączyć modemo-router:

1. Wyłącz wszystkie urządzenia sieciowe, w tym także komputer(y) oraz modemo-router. Jeśli korzystasz obecnie z modemu, wyłącz go – modemo-router zastąpi to urządzenie.
2. Podłącz jeden koniec dołączonego kabla Ethernet do karty sieciowej w komputerze, a drugi jego koniec do portu Ethernet znajdującego się z tyłu modemo-routerera. Powtórz krok 2 dla każdego dodatkowego komputera lub urządzenia, które ma zostać podłączone do modemo-routerera.

UWAGA

Skontaktuj się z dostawcą usług internetowych, by dowiedzieć się, czy potrzebujesz mikrofiltra lub rozdzielacza. Jeśli tak, postępuj zgodnie z instrukcjami dotyczącymi jego instalacji, jakich udzieli Ci usługodawca.

1. Podłącz jeden koniec kabla telefonicznego do portu DSL z tyłu urządzenia.

1. Podłącz drugi koniec kabla telefonicznego do gniazda udostępniającego usługę ADSL (może być konieczne użycie mikrofiltra).
2. Podłącz jeden koniec przewodu zasilającego do gniazda zasilania w urządzeniu, a drugi jego koniec do gniazdka elektrycznego.

1. Włącz komputer, za pomocą którego skonfigurowany ma zostać modemo-router.

2. Diody zasilania, połączenia bezprzewodowego oraz Ethernet (dla każdego podłączonego komputera) powinny zaświecić. Jeśli tak nie jest, sprawdź, czy zasilanie modemo-routerą jest włączone i czy kable są prawidłowo podłączone.

Skonfiguruj modemo-router jako router

UWAGA

Aby zainstalować modemo-router, uruchom płytę instalacyjną CD-ROM. Jeżeli nie możesz uruchomić płyty instalacyjnej CD-ROM, wykonaj poniższe czynności.

Aby skonfigurować modemo-router jako router:

1. Wyłącz wszystkie urządzenia sieciowe, w tym także komputer(y) oraz modemo-router. Jeśli korzystasz obecnie z modemu, wyłącz go – modemo-router zastąpi to urządzenie.

1. Podłącz jeden koniec przewodu Ethernet do portu Cable z tyłu modemo-router, a drugi koniec do wolnego portu Ethernet/LAN w modemie.

1. Podłącz jeden koniec przewodu zasilającego do gniazda zasilania w urządzeniu, a drugi jego koniec do gniazdka elektrycznego.

1. Włącz komputer, za pomocą którego skonfigurowany ma zostać modemo-router.
2. Diody zasilania, połączenia bezprzewodowego oraz Ethernet (dla każdego podłączonego komputera) powinny zaświecić. Jeśli tak nie jest, sprawdź, czy zasilanie modemo-routerą jest włączone i czy kable są prawidłowo podłączone.

Konfiguracja zaawansowana

Po skonfigurowaniu routera za pomocą oprogramowania instalacyjnego (znajdującego się na płycie CD-ROM) będzie on gotowy do użytku. Jeżeli chcesz zmienić ustawienia zaawansowane, albo oprogramowanie nie działa, użyj narzędzia WWW routera. Dostęp do narzędzia można uzyskać za pomocą przeglądarki internetowej komputera podłączonego do routera. Aby uzyskać pomoc dotyczącą urządzenia, kliknij Pomoc po prawej stronie ekranu albo odwiedź naszą stronę internetową.

Dostęp do narzędzia WWW

1. Aby uzyskać dostęp do narzędzia WWW, uruchom w komputerze przeglądarkę internetową i wpisz w polu Adres domyślny adres routera: 192.168.1.1. Następnie naciśnij klawisz Enter.

UWAGA

Na komputerach z systemem Windows dostęp do narzędzia WWW można także uzyskać, wpisując nazwę urządzenia w polu Adres.

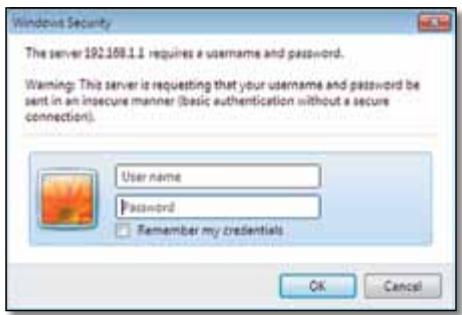

Zostanie wyświetlony ekran logowania. (Podobny ekran zostanie wyświetlony w przypadku używania innego systemu operacyjnego niż Windows 7.)

1. W polu User name (Nazwa użytkownika) wpisz admin.

2. Następnie wprowadź hasło utworzone podczas konfigurowania oprogramowania. (Jeżeli oprogramowanie instalacyjne nie zostało użyte, należy użyć domyślnego hasła admin.

UWAGA

Dostęp do narzędzia WWW można także uzyskać z poziomu programu Cisco Connect.

1. Kliknij przycisk OK, aby kontynuować.

Używanie narzędzia WWW

Do nawigacji po narzędziu służą karty na górze każdego ekranu. Karty są rozmieszczone na dwóch poziomach. Karty górnego poziomu odpowiadają funkcjom ogólnym, natomiast karty dolnego poziomu odpowiadają określonym funkcjom.

Karty górnego poziomu: Setup (Konfiguracja), Wireless (Sieć bezprzewodowa), Security (Zabezpieczenia), Storage (Pamięć masowa), Access Restrictions (Ograniczenia dostępu), Applications & Gaming (Aplikacje i gry), Administration (Administracja) i Status (Stan). Każda z tych kart ma własne karty dolnego poziomu.

UWAGA

Każdy ekran w tym Podręczniku użytkownika jest identyfikowany przez nazwy kart górnego poziomu. Na przykład dostęp do ekranu „Setup > Basic Setup” (Konfiguracja > Konfiguracja podstawowa) jest uzyskiwany za pomocą karty górnego poziomu Konfiguracja i jej karty dolnego poziomu Konfiguracja podstawowa.

W przypadku zmiany jakichkolwiek ustawień na ekranie należy kliknąć przycisk Save Settings (Zapisz ustawienia), aby zastosować zmiany, lub kliknąć przycisk Cancel Changes (Anuluj zmiany), aby je anulować. Przyciski te znajdują się na dole każdego ekranu.

UWAGA

Aby dowiedzieć się więcej o dowolnym polu, kliknij Pomoc po prawej stronie ekranu.

Setup > Basic Setup (Konfiguracja > Konfiguracja podstawowa)

Jako pierwszy jest wyświetlany ekran Basic Setup (Konfiguracja podstawowa). Pozwala on na przeprowadzenie zmian w ustawieniach ogólnych routera.

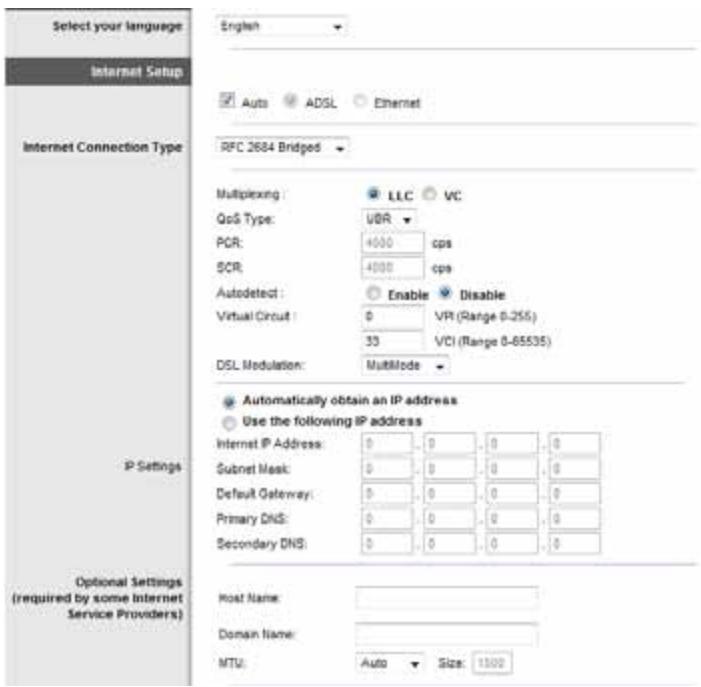

Tryb Auto/ADSL

Tryb ADSL (domyślny) zawiera następujące pola, które należy wypełnić:

Select your language (Wybierz język) Aby zmienić używany język, wybierz odpowiednią pozycję w menu rozwijanym. Zmiana języka narzędzia WWW zostanie uwzględniona po upływie pięciu sekund od dokonania wyboru.

Aby zastosować zmiany, kliknij przycisk Save Settings (Zapisz ustawienia). W przeciwnym razie kliknij przycisk Cancel Changes (Anuluj zmiany).

Ustawienia Internetu

Sekcja Internet Setup (Ustawienia Internetu) służy do konfiguracji połączenia routera z Internetem. Większość tych informacji można uzyskać od usługodawcy internetowego.

Typ połączenia internetowego

Z menu rozwijanego wybierz typ dostarczanego przez usługodawcę połączenia internetowego. Dostępne typy:

• Tylko tryb mostu
• RFC 2684 Bridged
• RFC 2684 Routed
  • IPoA
• RFC 2516 PPPoE
• RFC 2364 PPPoA

Tylko tryb mostu

W tym trybie dostępna jest tylko funkcjonalność modemu DSL, a wszystkie funkcje bramki są wyłączone. W przypadku wybrania tej opcji należy wprowadzić tylko ustawienia VC.

RFC 2684 Bridged

W przypadku wybrania tej opcji należy wprowadzić prawidłowe dane w polu Ustawienia IP. Wybierz opcję Uzyskaj adres IP automatycznie, jeśli usługodawca internetowy przydziela adresy IP podczas połączenia.

RFC 2684 Routed

Ta metoda wymaga łączenia się z Internetem przy użyciu stałego adresu IP.

IPoA

Funkcja IPoA (IP over ATM) korzysta ze stałego adresu IP.

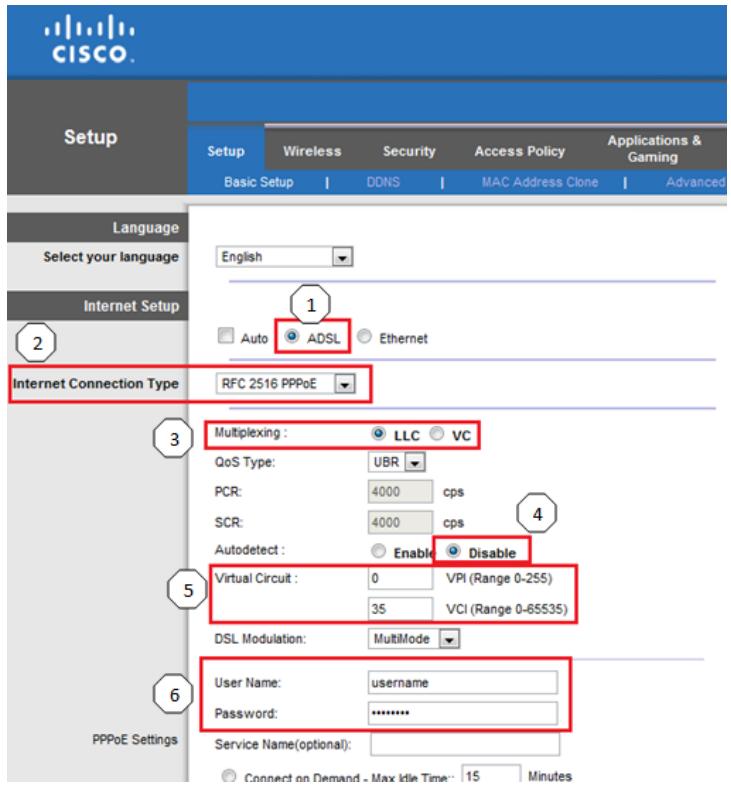

RFC 2516 PPPoE

Niektorzy usługodawcy łącz DSL zestawiają połączenia internetowe przy użyciu protokołu PPPoE (Point-to-Point Protocol over Ethernet). W przypadku korzystania z PPPoE adres IP jest dostarczany automatycznie.

RFC 2364 PPPoA

Niektorzy usługodawcy wykorzystujący DSL zestawiają połączenia internetowe przy użyciu protokołu PPPoA (Point-to-Point Protocol over ATM). W przypadku korzystania z PPPoA adres IP jest dostarczany automatycznie.

Konfiguracja sieci

Sekcja Network Setup (Konfiguracja sieci) służy do konfiguracji ustawień IP sieci lokalnej.

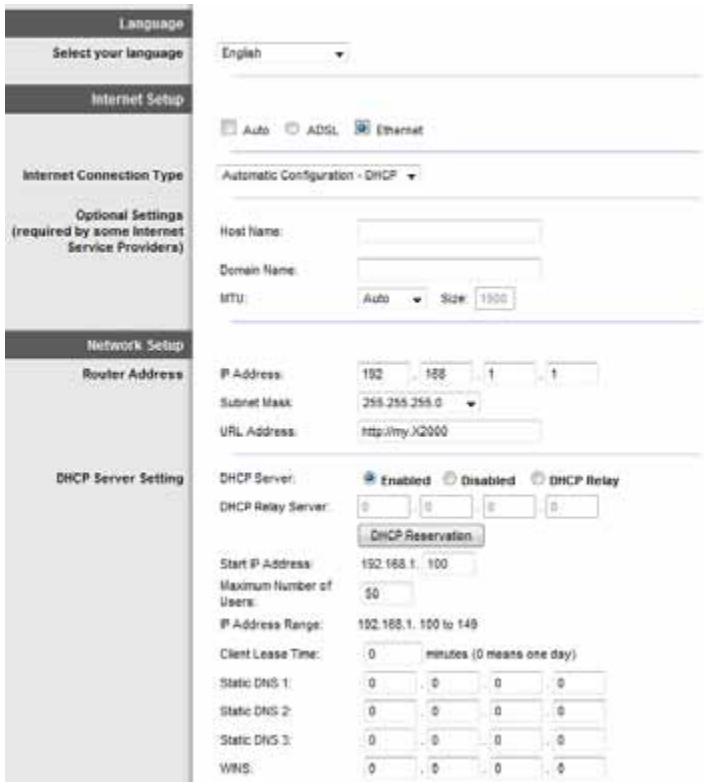

Tryb Ethernet

Jeżeli wybierzesz tryb Ethernet (tylko router), dostępne będą następujące pola:

Select your language (Wybierz język) Aby zmienić używany język, wybierz odpowiednią pozycję w menu rozwijanym. Zmiana języka narzędzia WWW zostanie uwzględniona po upływie pięciu sekund od dokonania wyboru.

Aby zastosować zmiany, kliknij przycisk Save Settings (Zapisz ustawienia). W przeciwnym razie kliknij przycisk Cancel Changes (Anuluj zmiany).

Ustawienia Internetu

Sekcja Internet Setup (Ustawienia Internetu) służy do konfiguracji połączenia routera z Internetem. Większość tych informacji można uzyskać od usługodawcy internetowego.

Typ połączenia internetowego

Z menu rozwijanego wybierz typ dostarczanego przez usługodawcę połączenia internetowego. Dostępne typy:

• Automatic Configuration - DHCP (Automatyczna konfiguracja - DHCP)
• Static IP (Statyczny adres IP)
- PPPoE
- PPTP
• L2TP
- Telstra Cable

Automatic Configuration - DHCP (Konfiguracja automatyczna - DHCP)

Domyślny typ połączenia internetowego to Automatic Configuration - DHCP (Konfiguracja automatyczna - DHCP). Domyślny typ należy zachować tylko wtedy, gdy usługodawca internetowy obsługuje DHCP (Dynamic Host Configuration Protocol) lub jeśli połączenie z Internetem odbywa się przy użyciu dynamicznego adresu IP. (opcja ta dotyczy z reguły połączeń kablowych.)

Static IP (Statyczny adres IP)

Jeśli wymagane jest łączenie z Internetem przy użyciu stałego adresu IP, zaznacz opcję Static IP (Statyczny adres IP).

PPPoE

Niektórzy usługodawcy łącz DSL zestawiają połączenia internetowe przy użyciu protokołu PPPoE (Point-to-Point Protocol over Ethernet). Jeśli łączysz się z Internetem przez łącze DSL, sprawdź, czy usługodawca internetowy używa protokołu PPPoE. Jeśli tak, należy włączyć obsługę protokołu PPPoE.

Connect on Demand (Połączenie na żądanie) lub Keep Alive (Utrzymywanie aktywności)

Opcje Connect on Demand (Połączenie na żądanie) lub Keep Alive (Utrzymywanie aktywności) umożliwiają określenie, czy router powinien łączyć się z Internetem tylko w razie potrzeby (jest to przydatne, jeśli usługodawca internetowy pobiera opłaty za czas połączenia), czy też pozostawać połączony przez cały czas. Wybierz właściwą opcję:

PPTP

Point-to-Point Tunneling Protocol (Protokół PPTP) to usługa odnosząca się wyłącznie do połączeń w Europie.

Jeśli usługodawca internetowy obsługuje protokół DHCP lub połączenie internetowe korzysta z dynamicznego adresu IP, zaznacz opcję Obtain an IP Address Automatically (Uzyskaj adres IP automatycznie). Jeśli wymagane jest łączenie z Internetem przy użyciu stałego adresu IP, zaznacz opcję Specify an IP Address (Określ adres IP). Następnie skonfiguruj następujące opcje:

L2TP

Layer 2 Tunneling Protocol (L2TP) to usługa odnosząca się wyłącznie do połączeń w Izraelu.

Telstra Cable

Telstra Cable to usługa odnosząca się wyłącznie do połączeń w Australii.

Konfiguracja sieci

Sekcja Network Setup (Konfiguracja sieci) służy do konfiguracji ustawień IP sieci lokalnej.

Wireless > Basic Wireless Settings (Połączenie bezprzewodowe > Podstawowe ustawienia bezprzewodowe)

UWAGA

Aby dowiedzieć się więcej o dowolnym polu, kliknij Pomoc po prawej stronie ekranu.

Ustawienia podstawowe sieci bezprzewodowych konfigurowane są na tym ekranie. Istnieją dwa warianty konfiguracji sieci bezprzewodowych w routerze: konfiguracja ręczna i Wi-Fi Protected Setup (chroniona konfiguracja sieci Wi-Fi).

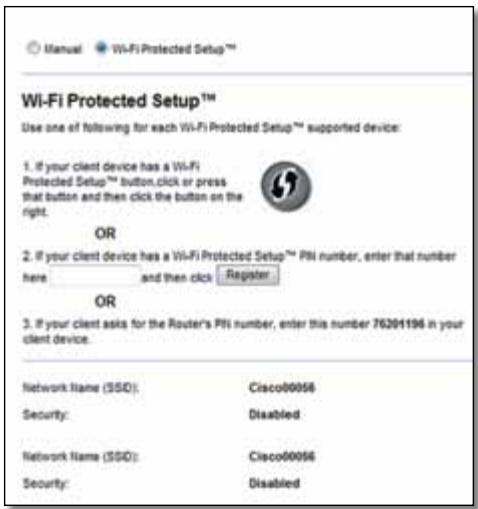

Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi) to funkcja, która ułatwia dokonywanie ustawień sieci bezprzewodowych. Jeśli używane są urządzenia klienckie, na przykład bezprzewodowe karty sieciowe, obsługujące chronioną konfigurację sieci Wi-Fi, można zastosować chronioną konfigurację sieci Wi-Fi.

Configuration View (Widok konfiguracji) Aby skonfigurować sieci bezprzewodowe samodzielnie, wybierz opcję Manual (Ręcznie). Przejdź do części Wireless Network (Manual) (Sieć bezprzewodowa (Ręcznie)). Aby zastosować chronioną konfigurację sieci Wi-Fi, wybierz opcję Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi).

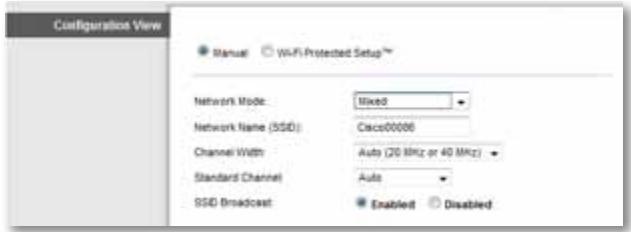

Manual Setup (Konfiguracja ręczna)

Na tym ekranie można skonfigurować sieć bezprzewodową.

Network Mode (Tryb sieciowy) w przypadku większości konfiguracji sieciowych należy pozostawić to ustawienie jako Mixed (Mieszane). Jest to ustawienie domyślne.

Wireless Settings (Ustawienia sieci bezprzewodowej)

Network Mode (Tryb sieciowy) Wybierz standardy sieci bezprzewodowej, które są używane w sieci 2,4 GHz.

• Mixed (Mieszany) Jeśli w sieci używane są urządzenia zgodne ze standardami Wireless-B, Wireless-G i Wireless-N (2,4 GHz), zachowaj ustawienie domyślne, Mixed (Mieszany).
• Wireless-B/G Only (Tylko Wireless-B/G) Jeśli w sieci używane są urządzenia zgodne ze standardami Wireless-B i Wireless-G (2,4 GHz), zaznacz opcję Wireless-B/G Only (Tylko Wireless-B/G).
• Wireless-B Only (Tylko Wireless-B) Jeśli w sieci używane są tylko urządzenia zgodne ze standardem Wireless-B, zaznacz opcję Wireless-B Only (Tylko Wireless-B).
• Wireless-G Only (Tylko Wireless-G) Jeśli w sieci używane są tylko urządzenia zgodne ze standardem Wireless-G, zaznacz opcję Wireless-G Only (Tylko Wireless-G).
• Wireless-N Only (Tylko Wireless-N) Jeśli w sieci używane są tylko urządzenia zgodne ze standardem Wireless-N (2,4 GHz), zaznacz opcję Wireless-N Only (Tylko Wireless-N).

- Disabled (Wył.) Jeśli w sieci nie jest używane żadne urządzenie bezprzewodowe zgodne ze standardami Wireless-B, Wireless-G i Wireless-N (2,4 GHz), zaznacz opcję Disabled (Wył.).

UWAGA

Jeśli nie masz pewności, który tryb wybrać, pozostaw ustawienie domyślne, Mixed (Mieszany).

Network Name (SSID) (Nazwa sieci (SSID)) SSID (Service Set Identifier) to nazwa sieci wspólna dla wszystkich urządzeń w sieci bezprzewodowej. Wielkość użytych w niej znaków ma znaczenie, a jej długość nie może przekraczać 32 znaków klawiatury. Ustawienie domyślne to Ciscoxxxxx (xxxxx to pięć ostatnich cyfr numeru seryjnego routera, który można znaleźć na etykiecie produktu umieszczonej po lewej stronie dolnego panelu routera). Oprogramowanie instalacyjne, które jest używane do zainstalowania routera i skonfigurowania sieci bezprzewodowej, zmienia domyślną nazwę sieci na łatwą do zapamiętania nazwę.

UWAGA

W przypadku przywrócenia domyślnych ustawień fabrycznych routera (przez naciśnięcie przycisku resetowania lub użycie ekranu Administration > Factory Defaults (Administracja > Domyślne ustawienia fabryczne)), zostanie przywrócona domyślna nazwa sieci, a wszystkie urządzenia w sieci bezprzewodowej będą wymagały ponownego przyłączenia.

Channel Width (Zasięg kanału) Aby uzyskać najwyższą wydajność sieci bezprzewodowej podczas korzystania z urządzeń zgodnych ze standardami Wireless-B, Wireless-G i Wireless-N (2,4 GHz), zaznacz opcję Auto (20MHz or 40MHz) (Automatycznie (20 MHz lub 40 MHz)). Aby ustawić zasięg kanału 20 MHz, zachowaj ustawienie domyślne, 20MHz only (Tylko 20 MHz).

Channel (Kanał) Wybierz z listy rozwijanej kanał dla sieci Wireless-B, Wireless-G i Wireless-N (2,4 GHz). Jeśli nie masz pewności, który kanał wybrać, pozostaw ustawienie domyślne, Auto (Automatycznie).

SSID Broadcast (Rozgłaszanie SSID) Klienci bezprzewodowi, badając otoczenie w poszukiwaniu sieci bezprzewodowych, do których można się przyłączyć, będą wykrywać rozgłaszanie SSID przez router. Aby rozgłaszać identyfikator SSID routera, zachowaj ustawienie domyślne, Enabled (Wł.). Jeśli nie chcesz, aby nazwa SSID routera była rozgłaszana, zaznacz opcję Disabled (Wył.).

Chroniona konfiguracja sieci Wi-Fi

Istnieją trzy możliwe metody. Zastosuj metodę odpowiednią dla urządzenia klienckiego, które konfigurujesz.

Wi-Fi Protected Setup (chroniona konfiguracja sieci Wi-Fi) obejmuje każdorazowo tylko jedno urządzenie klienckie. Powtórz procedurę dla każdego urządzenia klienckiego obsługującego chronioną konfigurację sieci Wi-Fi.

Aktywność lampki Wi-Fi Protected Setup

• Logo firmy Cisco na górnym panelu routera działa jako lampka Wi-Fi Protected Setup.
• Kiedy proces Wi-Fi Protected Setup jest aktywny, lampka miga powoli. Kiedy funkcja Wi-Fi Protected Setup pomyśnie zakończy działanie, lampka świeci ciągle.
• W przypadku wystąpienia błędu lampka miga szybko przez dwie minuty; należy odczekać i spróbować ponownie.
• Przed rozpoczęciem kolejnej sesji funkcji Wi-Fi Protected Setup zaczekaj, aż lampka zaświeci światłem ciągłym.

- Przycisk Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi) Metodę tę stosuje się w przypadku urządzeń klienckich z przyciskiem Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi).

UWAGA

Każdorazowo należy konfigurować tylko jedno urządzenie klienckie.

a. Kliknij lub naciśnij przycisk Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi) znajdujący się na urządzeniu klienckim.
b. Kliknij przycisk Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi) na ekranie routera Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi) LUB naciśnij i przytrzymaj przez jedną sekundę przycisk Wi-Fi Protected Setup na tylnym panelu routera.
c. Po skonfigurowaniu urządzenia klienckiego kliknij przycisk OK na ekranie routera Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi).

- Enter Client Device PIN on Router (Wprowadzanie numeru PIN urządzenia klienckiego na routerze) Metodę tę stosuje się w przypadku, gdy urządzenie klienckie ma numer PIN funkcji chronionej konfiguracji sieci Wi-Fi.

a. Wprowadź numer PIN urządzenia klienckiego w polu na ekranie routera Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi).
b. Kliknij przycisk Register (Zarejestruj) na ekranie routera Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi).

c. Po skonfigurowaniu urządzenia klienckiego kliknij przycisk OK na ekranie routera Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi).

- Enter Router PIN on Client Device (Wprowadzanie numeru PIN routera na urządzeniu klienckim) Metodę tę stosuje się w przypadku, gdy urządzenie klienckie wyświetla monit o podanie numeru PIN routera.

a. Na urządzeniu klienckim wprowadź numer PIN wyświetlony na ekranie routera Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi). (Jest on umieszczony również na spodzie routera).
b. Po skonfigurowaniu urządzenia klienckiego kliknij przycisk OK na ekranie routera Wi-Fi Protected Setup (Chroniona konfiguracja sieci Wi-Fi).

Nazwa sieci (SSID), zabezpieczenia, szyfrowanie i hasło są wyświetlane u dołu ekranu dla każdej sieci bezprzewodowej.

UWAGA

Jeśli posiadane urządzenia klienckie nie obsługują funkcji Wi-Fi Protected Setup, wykonaj ustawienia bezprzewodowe, a następnie skonfiguruj te urządzenia klienckie ręcznie.

Wireless > Wireless Security (Połączenie bezprzewodowe > Zabezpieczenia sieci bezprzewodowej)

Ustawienia Wireless Security (Zabezpieczenia sieci bezprzewodowej) służą do konfiguracji zabezpieczeń sieci bezprzewodowej. Router obsługuje następujące opcje zabezpieczeń sieci bezprzewodowej: tryb mieszany WPA/WPA2 (ustawienie domyślne), WPA2 Personal, WPA Personal, WEP i RADIUS. (WPA oznacza Wi-Fi Protected Access. WEP oznacza Wired Equivalent Privacy. RADIUS oznacza Remote Authentication Dial-In User Service (uwierzytelnianie zdalne użytkowników telefonicznych)).

UWAGA

Aby dowiedzieć się więcej o dowolnym polu, kliknij Pomoc po prawej stronie ekranu.

Opcje osobiste

Opcja zabezpieczeń	Siła
WPA2 Personal	Najsilniejsza
WPA2/WPA Mixed Mode (Tryb mieszany WPA2/WPA)	WPA2: NajsilniejszaWPA: Silna
WPA Personal	Silna
WEP	Podstawowa

Opcje biurowe

Opcje biurowe są dostępne dla sieci korzystających z serwera RADIUS w celu uwierzytelnienia. Opcje biurowe są silniejsze od opcji osobistych, ponieważ funkcje WPA2 i WPA zapewniają szyfrowanie, natomiast opcja RADIUS zapewnia uwierzytelnianie.

Opcja zabezpieczeń	Siła
WPA2 Enterprise	Najsilniejsza
Tryb mieszany WPA2/WPA Enterprise	WPA2: NajsilniejszaWPA: Silna
WPA Enterprise	Silna
RADIUS	Podstawowa

Wireless Security (Zabezpieczenia sieci bezprzewodowej)

Zabezpieczenie sieci bezprzewodowej jest zdecydowanie zalecane. Najsilniejszą metodą zabezpieczenia jest standard WPA2. Jeżeli używane urządzenia bezprzewodowe obsługują ten standard, należy go użyć.

Security Mode (Tryb zabezpieczenia)

Wybierz opcję zabezpieczenia swojej sieci bezprzewodowej. Zapoznaj się z instrukcjami dotyczącymi dokonanego wyboru. Then go to the instructions for your selection.

WPA2/WPA Mixed Mode (Tryb mieszany WPA2/WPA)

UWAGA

Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA2/WPA Mixed Mode (Tryb mieszany WPA2/WPA), wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać tego samego hasła.

Passphrase (Hasło) Wprowadź hasło składające się z 8 do 63 znaków. Hasło domyślne to password. Oprogramowanie instalacyjne, które jest używane do zainstalowania routera i skonfigurowania sieci bezprzewodowej, zmienia domyślne hasło.

WPA2 Personal

UWAGA

Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA2 Personal, wszystkie urządzenia w sieci bezprzewodowej MUSZA używać funkcji WPA2 Personal oraz tego samego hasła.

Passphrase (Hasło) Wprowadź hasło składające się z 8 do 63 znaków. Hasło domyślne to password. Oprogramowanie instalacyjne, które jest używane do zainstalowania routera i skonfigurowania sieci bezprzewodowej, zmienia domyślne hasło.

WPA Personal

UWAGA

Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA Personal, wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać funkcji WPA Personal oraz tego samego hasła.

Passphrase (Hasło) Wprowadź hasło składające się z 8 do 63 znaków. Hasło domyślne to password. Oprogramowanie instalacyjne, które jest używane do zainstalowania routera i skonfigurowania sieci bezprzewodowej, zmienia domyślne hasło.

Tryb mieszany WPA2/WPA Enterprise

Ta opcja wykorzystuje tryb WPA2/WPA w połączeniu z serwerem RADIUS. (Można z niej korzystać tylko wtedy, gdy do routera jest podłączony serwer RADIUS).

UWAGA

Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA2/WPA Enterprise Mixed Mode (Tryb mieszany WPA2/WPA Enterprise), wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać WPA2/WPA i tego samego klucza wspólnego.

RADIUS Server (Serwer RADIUS) Wprowadź adres IP serwera RADIUS.

RADIUS Port (Port RADIUS) Wprowadź numer portu serwera RADIUS. Wartość domyślna to 1812.

Shared Secret (Wspólny klucz) Wprowadź klucz wspólny dla routera i serwera.

WPA2 Enterprise

Ta opcja wykorzystuje tryb WPA2 w połączeniu z serwerem RADIUS (Można z niej korzystać tylko wtedy, gdy do routera jest podłączony serwer RADIUS).

UWAGA

Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA2 Enterprise, wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać funkcji WPA2 Enterprise oraz tego samego klucza wspólnego.

RADIUS Server (Serwer RADIUS) Wprowadź adres IP serwera RADIUS.

RADIUS Port (Port RADIUS) Wprowadź numer portu serwera RADIUS. Wartość domyślna to 1812.

Shared Secret (Wspólny klucz) Wprowadź klucz wspólny dla routera i serwera.

WPA Enterprise

Ta opcja wykorzystuje tryb WPA w połączeniu z serwerem RADIUS (Można z niej korzystać tylko wtedy, gdy do routera jest podłączony serwer RADIUS).

UWAGA

Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA Enterprise, wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać funkcji WPA Enterprise oraz tego samego klucza wspólnego

RADIUS Server (Serwer RADIUS) Wprowadź adres IP serwera RADIUS.

RADIUS Port (Port RADIUS) Wprowadź numer portu serwera RADIUS. Wartość domyślna to 1812.

Shared Secret (Wspólny klucz) Wprowadź klucz wspólny dla routera i serwera.

WEP

WEP to podstawowa metoda szyfrowania, która nie zapewnia tak wysokiego poziomu bezpieczeństwa jak WPA.

UWAGA

Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WEP, wszystkie urządzenia w sieci bezprzewodowej MUSZA używać funkcji WEP oraz tego samego typu szyfrowania i klucza wspólnego.

Encryption (Szyfrowanie) Wybierz poziom szyfrowania WEP, 40/64 bits (10 hex digits) (40/64 bity (10 cyfr szesnastkowych)) lub 104/128 bits (26 hex digits) (104/128 bitów (26 cyfr szesnastkowych)). Poziom domyślny to 40/64 bits (10 hex digits) (40/64 bity (10 cyfr szesnastkowych)).

Passphrase (Hasło) Wprowadź hasło, aby automatycznie wygenerować klucze WEP. Następnie kliknij przycisk Generate (Generuj).

Key 1-4 (Klucz 1-4) Jeśli nie wprowadzono hasła, wpisz klucze WEP ręcznie.

TX Key (Klucz TX) Wybierz domyślny klucz transmisji, który będzie używany. Wartość domyślna to 1.

RADIUS

Ta opcja wykorzystuje tryb WEP w połączeniu z serwerem RADIUS. (Można z niej korzystać tylko wtedy, gdy do routera jest podłączony serwer RADIUS).

UWAGA

Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie RADIUS, wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać funkcji RADIUS oraz tego samego typu szyfrowania i klucza wspólnego.

RADIUS Server (Serwer RADIUS) Wprowadź adres IP serwera RADIUS.

RADIUS Port (Port RADIUS) Wprowadź numer portu serwera RADIUS. Wartość domyślna to 1812.

Shared Secret (Wspólny klucz) Wprowadź klucz wspólny dla routera i serwera.

Encryption (Szyfrowanie) Wybierz poziom szyfrowania WEP, 40/64 bits (10 hex digits) (40/64 bity (10 cyfr szesnastkowych)) lub 104/128 bits (26 hex digits) (104/128 bitów (26 cyfr szesnastkowych)). Poziom domyślny to 40/64 bits (10 hex digits) (40/64 bity (10 cyfr szesnastkowych)).

Passphrase (Hasło) Wprowadź hasło, aby automatycznie wygenerować klucze WEP. Następnie kliknij przycisk Generate (Generuj).

Key 1-4 (Klucz 1-4) Jeśli nie wprowadzono hasła, wpisz klucze WEP ręcznie.

TX Key (Klucz TX) Wybierz domyślny klucz transmisji, który będzie używany. Wartość domyślna to 1.

Wyłączony

Jeżeli zabezpieczenia sieci bezprzewodowej zostaną wyłączone, przy pierwszej próbie połączenia z Internetem pojawi się informacja o wyłączeniu zabezpieczeń sieci bezprzewodowej. Użytkownik będzie miał opcję włączenia zabezpieczeń sieci bezprzewodowej albo potwierdzenia, że rozumie ryzyko, ale chce kontynuować pracę bez tych zabezpieczeń.

UWAGA

Po wyłączeniu zabezpieczeń sieci bezprzewodowej każdy może mieć dostęp do twojej sieci bezprzewodowej.

Wireless > Guest Access (Sieć bezprzewodowa > Dostęp gościa)

Funkcja dostępu gościa zapewnia wyłącznie dostęp do Internetu przez sieć bezprzewodową dla gości odwiedzających Twój dom. Sieć gościnna to sieć bezprzewodowa, która jest oddzielona od sieci lokalnej. Funkcja dostępu gościa nie zapewnia dostępu do sieci lokalnej i jej zasobów, przez co goście nie będą mieli dostępu do Twoich komputerów ani danych osobistych. Przy użyciu komputera gościa nie można na przykład drukować na drukarce podłączonej do sieci lokalnej ani kopiować plików na komputery znajdujące się w tej sieci. Pozwala to do minimum zmniejszyć ryzyko, na jakie wystawiona jest sieć lokalna.

UWAGA

Aby dowiedzieć się więcej o dowolnym polu, kliknij Pomoc po prawej stronie ekranu.

Guest Access (Dostęp gościa)

Allow Guest Access (Zezwalaj na dostęp gościa) Aby umożliwiać dostęp do Internetu przez sieć gościnną, zachowaj ustawienie domyślne, yes (tak). W przeciwnym wypadku wybierz ustawienie no (nie).

Guest Network Name (Nazwa sieci gościnnej) Domyślnie jest to nazwa sieci bezprzewodowej, po której następuje element -guest (gość).

Guest Password (Hasło gościa) Wartość domyślna to guest. Jeśli użyto oprogramowania instalacyjnego, domyślne hasło zostało zmienione na niepowtarzalne.

Change (Zmień) Kliknięcie tej opcji umożliwia zmianę hasła gościa. Pojawi się ekran Change Guest Password (Zmiana hasła gościa).

Change Guest Password (Zmiana hasta gościa)

- Enter a new guest password (Wprowadź nowe hasło gościa) Wprowadź hasło o długości 4–32 znaków.

Następnie kliknij przycisk Change (Zmień), aby zapisać nowe haśło i powrócić do ekranu Guest Access (Dostęp gościa).

Total guests allowed (Łączna liczba dozwolonych gości) Domyślnie z Internetu za pośrednictwem sieci gościnnej może korzystać 5 gości. Wybierz liczbę gości dozwolonych w sieci gościnnej.

SSID Broadcast (Rozgłaszanie SSID) Klienci bezprzewodowi, badając otoczenie w poszukiwaniu sieci bezprzewodowych, do których można się przyłączyć, będą wykrywać rozgłaszanie SSID (nazwy sieci bezprzewodowej) przez router. Aby rozgłaszać nazwę SSID sieci gościnnej, zachowaj ustawienie domyślne, Enabled (Wł.). Jeśli nie chcesz, aby nazwa SSID sieci gościnnej była rozgłaszana, wybierz ustawienie Disabled (Wył.).

Instrukcje dla gości

Kiedy gość chce uzyskać dostęp do Internetu w Twoim domu, należy przekazać mu następujące instrukcje:

1. Na komputerze gościa połącz się z bezprzewodową siecią gościnną o nazwie podanej na ekranie Guest Access (Dostęp gościa).
2. Uruchom przeglądarkę internetową.
3. Na ekranie logowania wprowadź hasło wyświetlane na ekranie Guest Access (Dostęp gościa).
4. Kliknij przycisk Login (Logowanie).

Rozwiązywanie problemów

X2000

Komputer nie może nawiązać połączenia z Internetem.

Wykonuj następujące instrukcje do czasu, aż komputer nawiąże połączenie z Internetem:

• Upewnij się, że modemo-router jest włączony. Dioda zasilania powinna być zielona i nie powinna migać.
• Jeśli dioda miga, wyłącz wszystkie urządzenia sieciowe, w tym modemo-router oraz komputery. Następnie włącz urządzenia w następującej kolejności:
• Modemo-router
• Komputer
• Sprawdź stan diod znajdujących się na panelu przednim modemo-routerera. Upewnij się, że świeci się dioda zasilania, dioda DSL oraz przynajmniej jedna z numerowanych diod Ethernet. Jeśli tak nie jest, sprawdź stan połączeń kablowych. Komputer powinien być podłączony do jednego z portów Ethernet modemo-routerera (od 1 do 3), a port DSL modemo-routerera musi być podłączony do linii ADSL.

Po dwukrotnym kliknięciu ikony przeglądarki użytkownik jest poproszony o podanie nazwy użytkownika oraz hasła. Jeśli ten monit nie ma być wyświetlany, należy wykonać poniższe instrukcje.

Uruchom przeglądarkę i wykonaj następującą procedurę (dotyczy ona przeglądarki Internet Explorer, lecz ma podobny przebieg w przypadku innych przeglądarek):

1. Wybierz kolejno opcje Narzędzia > Opcje internetowe.
2. Kliknij kartę Połączenia.
3. Zaznacz opcję Nigdy nie wybieraj połączenia.
4. Kliknij przycisk OK.

Wykorzystywany jest statyczny adres IP i nie można nawiązać połączenia.

Odwołaj się do pomocy systemu Windows i zmień właściwości protokołu TCP/IP na automatyczne pobieranie adresu IP.

Komputer nie może nawiązać bezprzewodowego połączenia z Internetem.

Upewnij się, że nazwa sieci bezprzewodowej lub SSID jest taka sama w komputerze oraz w routerze. Jeśli są włączone zabezpieczenia sieci bezprzewodowej, upewnij się, że w komputerze oraz w routerze są używane te same metody oraz klucze zabezpieczające.

Konieczna jest zmiana ustawień routera.

Ustawienia sieci bezprzewodowej można zmienić za pomocą programu Cisco Connect.

Konieczna jest zmiana zaawansowanych ustawień modemo-router.

Uruchom przeglądarkę internetową (na przykład Internet Explorer lub Firefox) i wpisz adres IP modemo-router w pole adresu (domyślny adres IP to 192.168.1.1). Po wyświetleniu monitu wypełnij pola Nazwa użytkownika oraz Hasło (domyślna nazwa użytkownika oraz hasło to admin). Kliknij odpowiednią kartę, aby zmienić żądane ustawienia.

Nie można używać usługi DSL do ręcznego połączenia z Internetem

Po instalacji router automatycznie połączy się z usługodawcą internetowym, co eliminuje konieczność łączenia ręcznego.

Po otwarciu przeglądarki internetowej pojawia się ekran logowania, nawet jeżeli nie jest konieczne zalogowanie się.

Przedstawiona poniżej procedura dotyczy przeglądarki Internet Explorer, ale jest ona podobna w przypadku innych przeglądarek.

1. Uruchom przeglądarkę internetową.
2. Wybierz kolejno opcje Narzędzia > Opcje internetowe.
3. Kliknij kartę Połączenia.
4. Zaznacz opcję Nigdy nie wybieraj połączenia.
5. Kliknij przycisk OK.

Router nie jest wyposażony w port koncentryczny do połączeń kablowych.

Router nie zastępuje modemu. Modem kablowy jest niezbędny, aby używać routera. Podłącz połączenie kablowe do modemu kablowego, a następnie umieść płytę instalacyjną CD w napędzie komputera. Kliknij opcję Set up your Linksys Router (Skonfiguruj router Linksys) i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

Próbujesz uzyskać dostęp do narzędzia WWW z poziomu programu Cisco Connect.

Aby przejść do narzędzia WWW z poziomu programu Cisco Connect, wykonaj następujące czynności:

1. Otwórz program Cisco Connect.
2. W menu głównym kliknij opcję Router settings (Ustawienia routera).
3. Kliknij opcję Advanced settings (Ustawienia zaawansowane).
4. Zapisz wyświetloną nazwę użytkownika i hasło. (Aby chronić swoje hasło, możesz skopiować je do schowka, klikając przycisk Copy password (Kopiuj hasło)).
5. Kliknij przycisk OK.

Hasło nie działa podczas próby zalogowania się do narzędzia WWW.

Hasło zabezpieczeń sieci bezprzewodowej służy również jako hasło logowania do narzędzia WWW. Aby wyświetlić to hasło:

1. Otwórz program Cisco Connect.
2. W menu głównym kliknij opcję Router Settings (Ustawienia routera).
3. Hasło zostanie wyświetlone po lewej stronie ekranu.

Moje miejsca sieciowe.

W sekcji Zadania sieciowe kliknij pozycję Pokaż ikony dla urządzeń sieciowych UPnP. Jeśli router nie zostanie wyświetlony, postępuj zgodnie z następującymi instrukcjami:

1. Kliknij kolejno: Start > Panel sterowania > Zapora.
2. Kliknij kartę Wyjątki.
3. Wybierz pozycję Architektura UPnP.
4. Kliknij przycisk OK.

WEB

Jeśli w tym rozdziale nie ma odpowiedzi na określone pytanie, należy przejść na stronę internetową Linksys.com/support

Dane techniczne

X2000

Standardy	WLAN: 802.11n, 802.11g, 802.11bEthernet: 802.3, 802.3uADSL: T1.413i2, G.992.1 (G.DMT), G.992.2 (G.Lite), G.992.3 (ADSL2), G.992.5 (ADSL2+) dla Annex A, B, M, L, U-R2 dla Annex B
Porty	DSL, Cable, Ethernet (1-3), Power (zasilanie)
Przyciski	On/Off (zasilanie), Reset (Resetowanie), Wi-Fi Protected SetupTM
Diody LED	Power (Zasilanie), Ethernet (1-3), Wi-Fi Protected Setup, Wireless(Sieć bezprzewodowa), Internet
Typ okablowania	CAT5, RJ-11 (dla Annex A), RJ-45 (dla Annex B)
Anteny	2 wewnętrzne
Modulacje	802.11b: CCK/QPSK, BPSK802.11g: OFDM/BPSK, QPSK, 16-QAM, 64-QAM802.11n: OFDM/BPSK, QPSK, 16-QAM, 64-QAM
Moc nadawania	802.11b: 16 ± 1,5 dBm802.11g: 16 ± 1,5 dBm802.11n: 18 ± 1,5 dBm
Czułość odbiornika	802.11b: -87 dBm (typowa) przy 11 Mbps802.11g: -72 dBm (typowa) przy 54 Mbps802.11n HT20: -71 dBm (typowa) przy 130 Mbps802.11n HT40: -68 dBm (typowa) przy 270 Mbps
Funkcje bezpieczeństwa	WPA2TM/WPATM Personal i Enterprise;128- i 64-bitowe szyfrowanie WEP; Filtrowanie adresów MAC; Zapora SPI
Wymagania systemowe (aby uruchomić płytę instalacyjną)
	Windows 7, Windows Vista, Windows Vista64-bit, Windows XPMac OS X 10.5 lub nowszy

Środowisko użytkowania

Wymiary	202 x 34 x 160 mm (8,0 x 1,3 x 6,3 cala)
Waga	287 g (10,1 uncji)
Zasilanie	12V, prąd stały 1A
Certyfikaty	FCC, CE, Telepermit, K.21, UL, CB,Wi-Fi (802.11b/g/n), WPA ^TM , WPA2 ^TM , WMM,Wi-Fi Protected Setup ^TM
Temp. pracy	od 0 do 40°C (od 32 do 104°F)
Temp. przechowywania	od-20 do 70°C (od -4 do 158°F)
Wilgotność podczas pracy	od 10 do 85% (bez kondensacji)
Wilgotność podczasprzechowywania	od 5 do 90% (bez kondensacji)

UWAGA

Informacje dotyczące kwestii prawnych, gwarancji i bezpieczeństwa można znaleźć na płycie dostarczonej wraz z modemo-routerem albo na stronie Linksys.com/support.

Dane techniczne mogą ulec zmianie bez powiadomienia.

Maksymalna wydajność oparta na standardzie IEEE 802.11. Rzeczywista wydajność może odbiegać od nominalnej. Może to dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej, szybkości przesyłania danych, zasięgu i obszaru pokrycia. Wydajność zależy od wielu czynników, warunków i zmiennych, w tym od odległości od punktu dostępowego, natężenia ruchu w sieci, materiałów, z jakich zbudowany jest budynek i jego konstrukcji, używanego systemu operacyjnego, połączenia stosowanych produktów bezprzewodowych, interferencji i innych niekorzystnych uwarunkowań.

Dodatek: Ustawienia zaawansowane Linksys X2000

X2000

UWAGA

Informacje zawarte w tym dodatku dotyczą użytkowników podłączających linię DSL bezpośrednio do routera Linksys x2000.

W ustawieniach zaawansowanych routera (Advanced Settings) należy przejść do karty Setup (Konfiguracja) i podać w niej informacje o posiadanym łączu internetowym. Jeżeli informacje te nie są znane, należy się skontaktować z dostawcą usług internetowych (ISP) albo zapoznać z tabelą na następnej stronie, zawierającą często wykorzystywane ustawienia.

1. Wybierz ADSL
2. Multiplexing (Multipleks — LLC/VC)
3. AutoDetect (Wykrywanie automatyczne)
4. Virtual Circuit (Obwód wirtualny — VPI/VCI)

5. User name (Nazwa użytkownika) i Password (Hasło)

6. Internet Connection Type (Rodzaj połączenia internetowego — PPPoE, PPPoA, etc.)

Country	Service Provider Name	Encapsulation	Multiplexing (LLC or VC)	VPI	VCI
APAC
Australia	iiNet	PPPoE RFC2516 Embedded	LLC	8	35
	Internode	PPPoE RFC2516 Embedded	LLC	8	35
	Optus	PPPoE RFC2516 Embedded	LLC	8	35
	Primus	PPPoE RFC2516 Embedded	LLC	8	35
	Soul	PPPoA - RFC2364	VCMUX	8	35
	Telstra	PPPoE RFC2516 Embedded	LLC	8	35
	TPG	PPPoE RFC2516 Embedded	LLC	8	35
	Default-Other	PPPoE RFC2516 Embedded	LLC	8	35
New Zealand	Default-Other	PPPoA - RFC2364	VCMUX	0	100
EMEA
Belgium	Academic Broadband	PPPoE	LLC	8	35
	Belgacom	PPPoE	LLC	8	35
	Scarlet	PPPoA	VC	8	35
	Skynet	PPPoE	LLC	8	35
	Tele2	PPPoE	LLC	8	35
	Default-Other	PPPoE	LLC	8	35
Germany	1 & 1	PPPoE	LLC	1	32
	AOL	PPPoE	LLC	1	32
	Arcor	PPPoE	LLC	1	32
	Compuserve	PPPoE	LLC	1	32
	Congster	PPPoE	LLC	1	32
	Freenet	PPPoE	LLC	1	32
	GMX	PPPoE	LLC	1	32
	Hanse Net - Alice	PPPoE	LLC	1	32
	HTP	PPPoE	LLC	1	32
	Lycos	PPPoE	LLC	1	32
	NetCologne	PPPoE	LLC	8	35
	Tiscali	PPPoE	LLC	1	32
	T-Online	PPPoE	LLC	1	32
