INSTRUKCJA OBSŁUGI F76S HONEYWELL

Einbauanleitung • Installation instructions • Notice de montage • Installatiehandleiding Istruzioni di montaggio • Instrucciones de montaje • Instrukcja montazu • Инструкция по монтажу

Zachowa instrukcj do późniejszego wykorzystania!

1. Wskazówki bezpieczeDstwa

1. Przestrzegać instrukcji montażu.
2. Proszę użytkować przyrząd
3. zgodnie z jego przeznaczeniem
4. w nienagannym stanie
5. ze świadomością bezpieczeństwa i zagrożeń
6. Proszę uwzględnić, że przyrząd przeznaczony jest wyłącznie dla zakresu zastosowania określonego w ninie jszej instrukcji montażu. Każde inne lub wykraczające poza to użytkowanie uznawane jest jako niezgodne z przeznaczeniem.
7. Proszę uwzględnić, że wszystkie prace montażowe mogą być wykonywane tylko przez autoryzowany personel fachowy.
8. Wszystkie te zakłócenia, które mogą naruszyć bezpiec zeństwo należy natychmiast usunąć.

2. Opis funkcji

Wkład filtru podzielony jest na dwa obszary. W filtrach tylko w dużym dolnym obszarze następuje przepływ wody z zewnątrz do wnętrza, natomiast mały górny obszar nie styka się z niefil trowaną wodą. W razie: otwarcia zaworu kulowego w celu płukania wstecznego cały wkład filtru jest dół dociśnięty, aż nastąpi przerwanie dopływu wody do strony zewnętrznej dolnego obszaru. Jednocześnie następuje otwarcie przepływu wody przez górny obszar. Woda potrzebna do czyszczenia filtru przepływa przez górny obszar filtru i następnie przez dolny obszar filtru od wewnątrz do zewnątrz, tzn. że płukanie wsteczne następuje z przefiltrowaną wodą. Przez zamknięcie zaworu kulowego wkład filtru automaty cznie powraca w położenie robocze.

Filtr z technologią podwójnego spinu posiada łopatki turbiny, które obracają wodę, którą wirnik przemieszcza na górne sito ruchem obrotowym. Wewnętrzny wirnik wypłukuje w miejs cach przecięcia z wirnikiem cząstki, które przyczepiły się do górnego sita.

3. Zastosowanie

Oěrodek Woda

Urządzenie zostało opracowane dla zastosowania do wody pitnej. Zastosowanie do wody technologicznej należy w posz czególnych przypadkach sprawdzić.

4. Dane techniczne

Pozycja montażowa	pozioma, z naczyniem filtracyjnym skierowanym w dół
Temperatura robocza	Maks. 40 0C przy przezroczystym naczyniu filtracyjnym Maks. 70 0C przy naczyniu filtracyjnym zmosiądzu czerwonego
Ciśnienie robocze	Min. 1,5 bar Maks. 16,0 bar przy przezroczystym naczyniu filtracyjnym Maks. 25,0 bar przy naczyniu filtracyjnym z czerwonego mosiądzu 12 " do 2"
Rozmiar przyłącza

5. Zakres dostawy

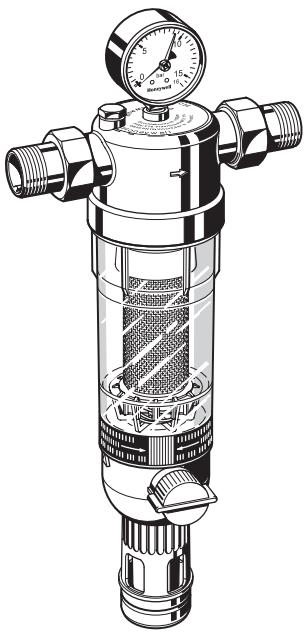

Filtr dokładny składa się z:

• obudowy z manometrem
• połączeń śrubowych (tylko wersja AA i AAM)
• filtru dokładnego w przezroczystym naczyniu
• filtru dokładnego naczynie filtracyjne z mosiądzu czerwo nego (wersja AA i EA)
• Filtr dokładny bez połączeń śrubowych (wersja AAM)
• obejmą z podwójnym pierścieniem dla naczynia filtracyj nego

6. Warianty

F76S-...AA = końcówka gwintowa, dolna/górna średnica przepływu 105/135μm

F76S-...AAM = naczynie filtracyjne z mosiądzu czerwo nego, Końcówka gwintowa, dolna/górna średnica przepływu 105/135μm

F76S-...EA = bez połączeń śrubowych, dolna/górna śred nica przepływu 105/135μm

Wielkość przyłącza

Filtr z innymi wielkościami oczek dostępny na żądanie

7. Montaż

7.1 Zamontowanie

• Montaż w rurociągu poziomym z naczyniem filtracyjny skierowanym w dół
  o tym położeniu zapewnione jest optymalne funkcjono wanie
• Przewidzieć zawory odcinające
• Zwrócić uwagę na dobry dostęp
  o Manometr dobrze widoczny
  o Stopień zanieczyszczenia dobrze widoczny przy przez roczystym naczyniu
  o Ułatwia konserwację i przeglądy
• Miejsce montażu musi być zabezpieczone przed mrozem
• Zamontować bezpośrednio za licznikiem wody
  o Odpowiada wymaganiom normy DIN 1988, Część 2

7.2 Instrukcja montażu

W przypadku połączeń lutowanych osłon nie lutować razem z filtrem dokładnym. Wysokie temperatury niszczą ważne funkcjonalnie części wewnętrzne!

1. Dokładnie przepłukać przewód rurowy.

2. Montaż filtra dokładnego
   o uwzględnić kierunek przepływu
   o w stanie wolnym od naprężení i momentów zginających

3. Uszczelnić manometr

7.3 Odpływ wody płukania wstecznego

Wodę płukania wstecznego należy odprowadzić do kanału tak, aby nie mogło powstać spiętrzenie zwrotne.

W tym celu istnieją 3 możliwości:

1. Podłączenie bezpośrednie:
   o złączka przejściowa DN 50/70 oraz odpowiednia rura i syfon (3 łuki 900) DN 70.
2. Odpływ swobodny do ziemi.
3. Odpływ do otwartego zbiornika.

Wielkość filtra Ilość płukania wstecznego*

1/2" i 3/4"	12 l
1" i 1 1/4"	15 l
1 1/2" i 2"	18 l

*przy ciśnieniu wlotowym 4 bar i czasie płukania wstecznego 3 x 3 sekundy

8. Uruchomienie

8.1 płukania wstecznego

Podczas p,ukania wstecznego wymagane jest ciDnienie wlotowe min. 1,5 bar. Okres płukań wstecznych zależy od stopnia zanieczyszczenia wody. Najpoźniej co 2 miesiące należy zgodnie z DIN 1988, Część 8 wykonać płukanie wsteczne. W celu wygodnego i regularnego zachowania okresów płukania wstecznego zalecamy zamontowanie auto matyki płukania wstecznego Z11S.

Także podczas płukania wstecznego można pobierać filtrowaną wodę.

8.1.1 Ręczne płukanie wsteczne

Jeśli odpływ wody płukania wstecznego nie następuje przez bezpośrednie podłączenie, to przed płukaniem należy pods tawić naczynie.

1. Zawór kulowy otworzyć do oporu obracając pokrętło
   o Belka oznakowania musi być ustawiona pionowo
   o Wdrażany jest opatentowany system płukania wstecz nego
   o W przypadku filtrów z technologią podwójnego spinu możliwa jest prosta kontrola optyczna obracającego się czerwonego wirnika

2. Zawór kulowy zamknąć po około 3 sekundach.. Czynności powtórzyć 3 razy

o W przypadku silnego zabrudzenia filtru mogą być konieczne dodatkowe powtórzenia

Przy pomocy pierścienia pamięciowego można zaznaczyć następny termin dla ręcznego płukania wstecznego.

8.1.2 Automatyczne płukanie wsteczne przy pomocy Z11S

Automatyka płukania wstecznego Z11S dostępna jest jako wyposażenie dodatkowe. Automatyka niezawodnie przejmuje płukania wsteczne filtra w nastawionych okresach czasu pomiędzy 4 minutami i 3 miesiącami.

9. Utrzymywanie w dobrym stanie

Zalecamy zawarcie umowy konserwacyjnej z odpo wiednią firmą instalacyjną

Stosownie do DIN 1988, część 8 należy przeprowadzić następujące czynności:

9.1 Inspekcja / konserwacja

9.1.1 Filtr

Okres: co 2 miesiące

• Filtr należy regularnie, najpóźniej co 2 miesiące czyścić przez przepłukanie wsteczne
• Nieprzestrzeganie powyższego może spowodować zapchanie się filtra. Następstwem jest spadek ciśnienia i malejący przepływ wody
• Sita filtra wykonane są ze stali nierdzewnej. Czerwony osad rdzy z rurociągu nie ma żadnego wpływu na funkcjo nowanie filtra

Nie zapomnieć o kontroli wzrokowej zaworu kulo wego. W przypadku tworzenia się kropli wymienić!

9.2 Czyszczenie

Uwaga!

Do czyszczenia części z tworzywa sztucznego nie używać środków do czyszczenia, zawierających rozpuszczalniki i alkohol!

1. Zamknąć armaturę odcinającą po stronie wlotowe
2. Dokonać redukcji ciśnienia po stronie wyjściowej (np. przez kurek wodny).
3. Zamknąć armaturę zamykającą
4. Odkręcić element sita. o Zastosowa podwójny klucz oczkowy ZR10K
5. Wyjąć wkład sita, oczyścić go i założyć ponownie
6. Nałożyć o-ring na miseczkę zaworu.
7. Obsadę siatki wkręcić ręcznie (bez narzędzi)
8. Powoli otworzyć armaturę zamykającą
9. Powoli otworzyć armaturę zamykającą

10. Usuwanie

• Obudowa z mosiądzu odpornego na odcynkowanie
• Złącza śrubowe z mosiądzu
• Filtr dokładny ze stali nierdzewnej
• Naczynie filtracyjne z odpornego na uderzenie, przezroc zystego szklanego tworzywa lub mosiądzu czerwonego
• Membrana z NBR, wzmacniana tkaniną
• Uszczelki z NBR

Należy stosować się do miejscowych przepisów dotyczących prawidłowego wykorzystania odpadów wzgl. ich usuwania!

1. Zakłócenia / poszukiwanie usterek

Zakłócenie	Przyczyna	Usuwanie
Brak lub zbyt małe ciśnieniewody	Armatura odcinająca przed lub za filtrem dokładnym nie jest całkowicie otwarta	Całkowicie otworzyć armaturę zamykającą
	Sito filtra zabrudzone	przez przeplukanie wsteczne

12. Części zamienne

Filtr dokładny wody do użytku domowego F76S (szereg od 2007)

Nr	Oznaczenie	?rednica znamio nowa	Numer artyku?u
1	Manometr skala 0 - 16 bar		M76K-A16
2	Zestaw pierścieni uszczel niających (10 sztuk)	1/2 " +3/4 "	0901444
		1"	0901445
		11/4 "	0901446
		11/2 "	0901447
		2"	0901448
3	Wkład filtra kompletny* dolna/górna średnica przepływu 105/135 μm	1/2 " -3/4 "	AF11S-1/2A
		1" - 11/4 "	AF11S-1A
		11/2 " - 2"	AF11S-11/2A
4	Wkład filtra kompletny* dla filtra z technologią podwój nego spinu dolna/górna średnica przepływu 105/135 μm	1/2 " -3/4 "	AF11DS-1/2A
		1" - 11/4 "	AF11DS-1A
5	Naczynie filtracyjne przez roczyste kompletne	1/2 " - 11/4 "	KF11S-1A
		11/2 " - 2"	KF11S-11/2A
6	Naczynie filtracyjne z mosiądzu czerwonego kompletne (p. rysunek)	1/2 " - 11/4 "	FT09RS-1A
		11/2 " - 2"	FT09RS-11/2A
7	Zestaw o-ring (10 sztuk)	1/2 " - 11/4 "	0900747
		11/2 " - 2"	0900748
8	Króciec odpływu	1/2 " - 2"	AA76-1/2A
9	Zawór kulowy kompletny	1/2 " - 2"	KH11S-1A
10	obejmą z podwójnym pierś cieniem do luzowania naczynia filtracyjnego (p. rys..)	1/2 " -3/4 "	ZR10K-3/4
		1" - 11/4 "	ZR10K-1
		11/2 " - 2"	ZR10K-11/2

* Prowadnica filtra (o podwójnym spinie lub bez funkcji podwójnego spinu) dołączona jest do opakowania zamiennych wkładów filtra (AF11DS oraz AF11S) tylko w wielkościach od 1/2" do 11/4!

13. Wyposażenie dodatkowe

Z11S	Automatyka płukania wstecznegoDo automatycznego przepłukania wstecznego filtraw nastawnych okresach czasu
RV277	Wstępny zapobiegacz przepływu zwrotnegoWielkości przyłączy
VST06	Zestaw przyłączyZ końcówką gwintową lub lutowaną A = końcówkagwintowa; B = końcówka lutowana
DDS76	Wyłącznik ciśnienia różnicowego
AF11S	Wkład filtra kompletnydostępny z numerami oczka 20μm, 50 μm, 100μm,200μm, 300μm, 500μm
AF11DS	Wkład filtra kompletnydostępny z numerami oczka 20μm, 50 μm, 100μm,200μm, 300μm, 500μm (dla filtra z technologiąpodwójnego spinu)

1. Wskazówki bezpieczeństwa 20
2. Opis funkcji 20
3. Zastosowanie 20
4. Dane techniczne 20
5. Zakres dostawy....20
6. Warianty 20
7. Montaż 20
8. Uruchomienie 21
9. Utrzymywanie w dobrym stanie 21
10. Usuwanie 21
11. Zakłócenia / poszukiwanie usterek 22
12. Części zamienne ..... 22
13. Wyposażenie dodatkowe ..... 22
