BEDIENUNGSANLEITUNG F76S HONEYWELL

Anleitung zum späteren Gebrauch aufbewahren!

1. Sicherheitshinweise

1. Beachten Sie die Einbauanleitung.
2. Benutzen Sie das Gerät
3. bestimmungsgemäß
   • in einwandfreiem Zustand

4. sicherheits- und gefahrenbewusst.

5. Beachten Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genannten Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

6. Beachten Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführt werden dürfen.

7. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können, sofort beseitigen.

2. Funktionsbeschreibung

Der Filtereinsatz ist in zwei Bereiche unterteilt. Beim Filtern wird nur der große untere Bereich von außen nach innen von Wasser durchströmt, der kleine obere Bereich kommt nicht mit ungefiltertem Wasser in Berührung. Beim Öffnen des Kugelventils zum Rückspülen wird der gesamte Filtereinsatz nach unten gedrückt bis die Wasserzufuhr zur Außenseite des unteren Bereichs unterbrochen ist. Gleichzeitig wird der Wasserdurchfluss durch den oberen Bereich geöffnet. Das für die Filterreinigung benötigte Wasser durchströmt den oberen Filterbereich und anschließend den unteren Filterbereich von innen nach außen, d.h. die Rückspülung erfolgt mit gefiltertem Wasser. Durch Schließen des Kugelventils schaltet sich der Filtereinsatz automatisch in Betriebsstellung zurück.

Filter mit Double Spin Technologie verfügen über Turbinenschaufeln, die das Wasser rotieren lassen und dadurch den Rotor auf dem oberen Sieb in eine Drehbewegung versetzen. Der innenliegende Impeller spült an den Überschneidungspunkten mit dem Rotor die am oberen Sieb anhaftenden Partikel aus.

3. Verwendung

Medium Wasser

Das Gerät wurde für den Einsatz im Trinkwasser entwickelt. Die Verwendung in Prozesswässern ist im Einzelfall zu prüfen.

4. Technische Daten

Einbaulage	waagrecht, mit Filtertasse nach unten
Betriebstemperatur	Max. 40 °C bei Klarsicht-FiltertasseMax. 70 °C bei Rotguss-Filtertasse
Betriebsdruck	Min. 1,5 barMax. 16,0 bar bei Klarsicht-FiltertasseMax. 25,0 bar bei Rotguss-Filtertasse
Anschlussgröße	12 " bis 2"

5. Lieferumfang

Der Feinfilter besteht aus:

• Gehäuse mit Manometer
• Verschraubungen (nur Variante AA und AAM)
• Feinfilter in Klarsicht-Filtertasse (Varianten AA und EA)
• Feinfilter in Rotguss-Filtertasse (Variante AAM)
• Kugelventil mit Ablaufanschluss
• Doppelringschlüssel für Filtertasse

6. Varianten

F76S-...AA =	Gewindetülle, untere/obere Durchlassweite 105/135 μm
F76S-...AAM =	Rotgussfiltertasse, Gewindetülle, untere/obere Durchlassweite 105/135 μm
F76S-...EA =	ohne Anschlussverschraubungen, untere/obere Durchlassweite 105/135 μm
Anschlussgröße

Filter mit anderen Maschenweiten auf Anfrage erhältlich

7. Montage

7.1 Einbauhinweise

• Einbau in waagrechte Rohrleitung mit Filtertasse nach unten
  o In dieser Einbaulage ist eine optimale Funktion gewährleistet
• Absperrventile vorsehen
  • Auf gute Zugänglichkeit achten
  o Manometer gut beobachtbar
  o Verschmutzungsgrad bei Klarsicht-Filtertasse gut beobachtbar
  o Vereinfacht Wartung und Inspektion
  • Der Einbauort muss frostsicher sein
• Unmittelbar nach dem Wasserzähler einbauen
  o Entsprechend DIN 1988, Teil 2

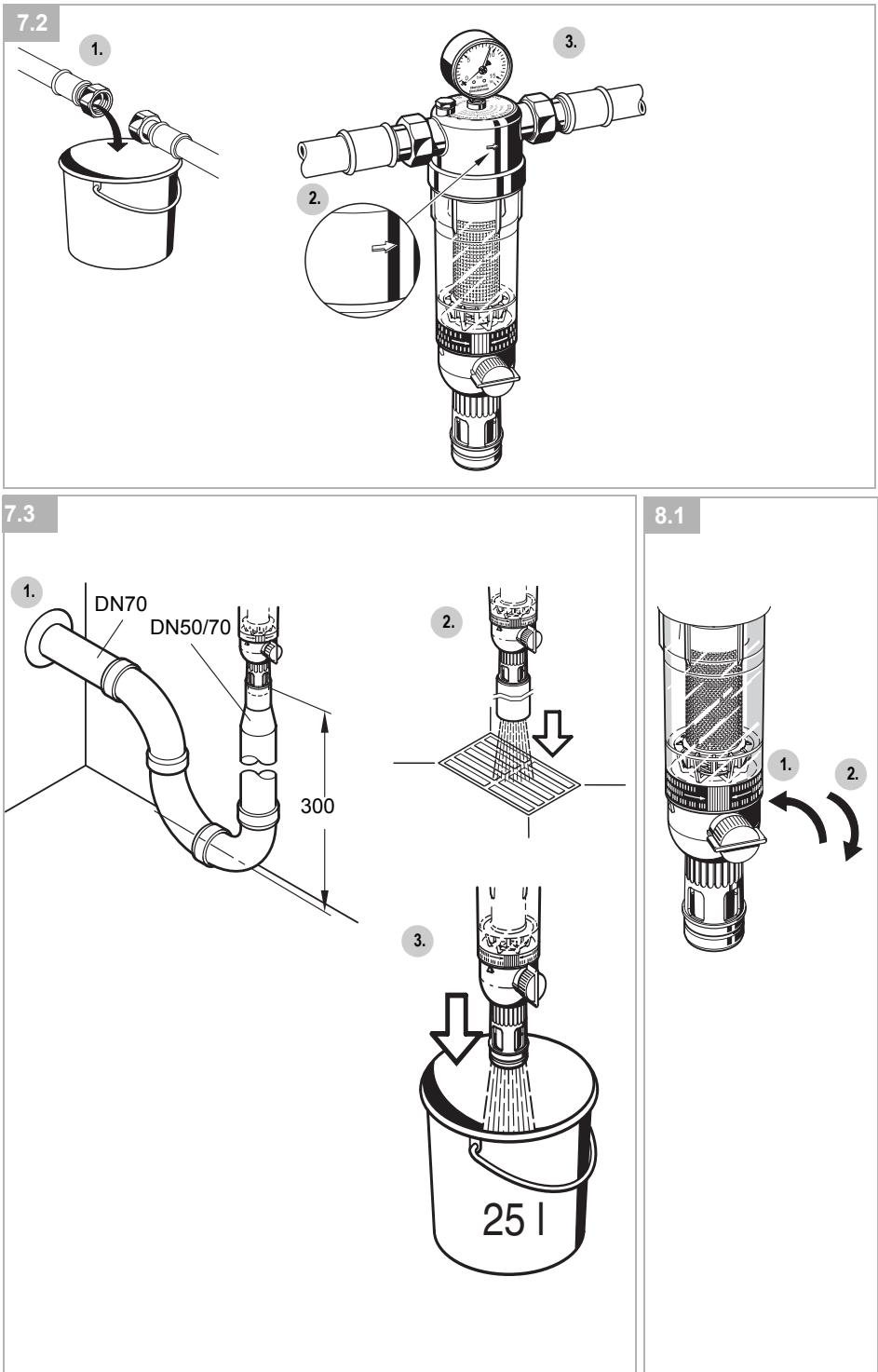

7.2 Montageanleitung

Bei Löttüllen-Anschluss Tüllen nicht zusammen mit dem Feinfilter löten. Hohe Temperaturen zerstören funktionswichtige Innenteile!

1. Rohrleitung gut durchspülen

2. Feinfilter einbauen
   o Durchflussrichtung beachten
   o spannungs- und biegemomentfrei einbauen

3. Manometer eindichten

7.3 Rückspülwasserabführung

Das Rückspülwasser muss so zum Ablaufkanal geführt werden, dass kein Rückstau entstehen kann.

Dazu gibt es 3 Möglichkeiten:

1. Direkter Anschluss:
   o Übergansstück DN 50/70 sowie erforderliche Rohre und Siphon (3 Bögen 90°) in DN 70.
2. Ablauf frei in vorhandenen Bodenablauf.
3. Ablauf in offenen Behälter.

Filter-Größe	Rückspülmenge*
1/2" und 3/4"	12 Liter
1" und 1 1/4"	15 Liter
1 1/2" und 2"	18 Liter

*bei 4 bar Eingangsdruck und 3 x 3 Sekunden Rückspüldauer

8. Inbetriebnahme

8.1 Rückspülen

Während des Rückspülens ist ein Eingangsdruck von mindestens 1,5 bar erforderlich. Das Rückspülintervall ist abhängig vom Verschmutzungsgrad des Wassers. Spätestens alle 2 Monate muss entsprechend DIN 1988, Teil 8 eine Rückspülung durchgeführt werden. Zur bequemen und regelmäßigen Einhaltung des Rückspülintervalls empfehlen wir den Einbau einer Rückspülautomatik Z11S.

Auch während des Rückspülens kann gefiltertes Wasser entnommen werden.

8.1.1 Manuelles Rückspülen

Erfolgt die Rückspülwasserabführung nicht durch einen direkten Anschluss, so muss vor dem Rückspülen ein Auffanggefäß untergestellt werden.

1. Kugelhahn durch Drehen des Rückspülknopfs bis Anschlag öffnen
   o Markierungsbalken muss senkrecht stehen
   o das patentierte Rückspülsystem wird in Gang gesetzt
   o Bei Filtern mit Double Spin Technologie ist eine einfache visuelle Funktionskontrolle durch den sich drehenden roten Rotor möglich

2. Kugelhahn nach ca. 3 Sekunden wieder schließen. Vorgang drei Mal wiederholen

o bei stark verschmutztem Filter können zusätzliche Wiederholungen erforderlich sein

Mit Hilfe des Memory-Ringes kann der nächste Termin für die manuelle Rückspülung vorgemerkt werden.

8.1.2 Automatisches Rückspülen mit Z11S

Die Rückspülautomatik Z11S ist als Zubehör erhältlich. Die Automatik übernimmt zuverlässig das Rückspülen des Filters in einstellbaren Zeiträumen zwischen 4 Minuten und 3 Monaten.

9. Instandhaltung

Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen abzuschließen

Entsprechend DIN 1988, Teil 8 sind folgende Maßnahmen durchzuführen:

9.1 Inspektion / Wartung

9.1.1 Filter

Intervall: alle 2 Monate

• Der Filter muss regelmäßig, spätestens alle 2 Monate, durch Rückspülen gereinigt werden
• Eine Nichtbeachtung kann zu Filterverstopfung führen. Druckabfall und sinkender Wasserdurchfluss sind die Folge
• Die Siebe des Filters sind aus nichtrostendem Stahl. Roter Belag infolge von Rost aus den Rohrleitungen hat keinen Einfluss auf Funktion und Filterwirkung

Sichtkontrolle des Kugelventils nicht vergessen. Bei Tropfenbildung auswechseln!

9.2 Reinigung

Vorsicht!

Zum Reinigen der Kunststoffteile keine lösungsmittel- und/oder alkoholhaltigen Reinigungsmittel benutzen, da diese zu Wasserschäden führen können!

1. Absperrarmatur eingangsseitig schließen
2. Ausgangsseite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schließen
4. Siebtasse abschrauben o Doppelringschlüssel ZR10K verwenden
5. Sieb herausnehmen, reinigen und wieder einstecken
6. O-Ring auf Siebtasse stecken
7. Siebtasse handfest (ohne Werkzeug) einschrauben
8. Absperrarmatur eingangsseitig langsam öffnen
9. Absperrarmatur ausgangsseitig langsam öffnen

10. Entsorgung

• Gehäuse aus entzinkungsbeständigem Messing
• Verschraubungen aus Messing
• Feinfilter aus nichtrostendem Stahl
- Filtertasse aus stoßfestem, glasklarem Kunststoff oder Rotguss
• Dichtungen aus NBR

Die örtlichen Vorschriften zur ordnungsgemäßen Abfallverwertung bzw. Beseitigung beachten!

1. Störungen / Fehlersuche

Störung	Ursache	Behebung
Kein oder zu wenig Wasserdruck	Absperrarmaturen vor oder hinter Feinfilter nicht ganz geöffnet	Absperrarmaturen ganz öffnen
	Filtersieb verschmutzt	Rückspülen

1. Ersatzteile

Nr.	Bezeichnung	Nennweite	Artikel-Nummer
1	Manometer		M76K-A16
	Teilung 0 - 16 bar
2	Dichtringsatz(10 Stück)	1/2" + 3/4"	0901444
		1"	0901445
		11/4"	0901446
		11/2"	0901447
		2"	0901448
3	Filtereinsatz komplett*untere/obere Durchlass-weite 105/135 μm	1/2" - 3/4"	AF11S-1/2A
		1" - 11/4"	AF11S-1A
		11/2" - 2"	AF11S-11/2A
4	Filtereinsatz komplett* fürFilter mit Double Spin Technologieuntere/obere Durchlass-weite 105/135 μm	1/2" - 3/4"	AF11DS-1/2A
		1" - 11/4"	AF11DS-1A
5	Klarsicht-Filtertassekomplett	1/2" - 11/4"	KF11S-1A
		11/2" - 2"	KF11S-11/2A
6	Rotguss-Filtertassekomplett (o. Abb.)	1/2" - 11/4"	FT09RS-1A
		11/2" - 2"	FT09RS-11/2A
7	O-Ring-Satz(10 Stück)	1/2" - 11/4"	0900747
		11/2" - 2"	0900748
8	Ablaufanschluss	1/2" - 2"	AA76-1/2A
9	Kugelhahn komplett	1/2" - 2"	KH11S-1A
10	Doppelringschlüsselzum Lösen derFiltertasse (o. Abb.)	1/2" - 3/4"	ZR10K-3/4
		1" - 11/4"	ZR10K-1
		11/2" - 2"	ZR10K-11/2

* Die Filterführung (für Filter mit bzw. ohne Double Spin Funktion) ist nur im Lieferumfang für Ersatzfiltereinsätze (AF11DS und AF11S) der Größen 1/2" bis 11/4 enthalten.

1. Zubehör

Z11S	RückspülautomatikZum automatischen Rückspülen des Filters ineinstellbaren Zeitintervallen
RV277	Vorschalt-RückflussverhindererErhältlich in den Anschlussgrößen R^1/2 " - 2"
VST06	Anschluss-SetMit Gewindetülle oder LöttülleA = Gewindetülle; B = Löttülle
DDS76	Differenzdruckschalter
AF11S	Filtereinsatz komplettErhältlich mit Filterfeinheit 20 μm, 50 μm, 100 μm,200 μm, 300 μm, 500 μm
AF11DS	Filtereinsatz komplettErhältlich mit Filterfeinheit 20 μm, 50 μm, 100 μm,200 μm, 300 μm, 500 μm (für Filter mit Double SpinTechnologie)
