INSTRUKCJA OBSŁUGI MD 10685 MEDION

PL Komponenty główne . . . . . . . . . . . . . . . . . . . . . . . . . 3/4 Mechanizm szyjący . . . . . . . . . . . . . . . . . . . . . . . . 41/42

PT Zasady bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . 7 Przechowuj urządzenia elektryczne z dala od dzieci . . . . . . . . . . . . . . . . Kabel sieciowy i podłączanie urządzenia do sieci . . . . . . . . . . . . . . . . . . Nigdy nie naprawiaj urządzenia samodzielnie . . . . . . . . . . . . . . . . . . . . . Zasady podstawowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bezpieczna obsługa urządzenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ustawianie naprężenia nici igieł . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Ustawianie naprężenia nici chwytaczy . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Przegląd ustawień maszyny . . . . . . . . . . . . . . . . . . . . . Zmiana nici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Uchwyt do przenoszenia . . . . . . . . . . . . . . . . . . . . . . . Ustawianie długości ściegu . . . . . . . . . . . . . . . . . . . . .

Ustawianie długości ściegu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Ustawianie szerokości cięcia . . . . . . . . . . . . . . . . . . . . 23 Prawidłowa szerokość cięcia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Ustawianie mniejszej szerokości cięcia . . . . . . . . . . . . . . . . . . . . . . . . . 24 Ustawianie większej szerokości cięcia . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Wymiana igieł . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Wymiana żarówki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 PL-5

10685_PL_final_Content.fm Seite 6 Montag, 23. Juni 2008 9:48 09

Wymiana noży . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 Wykonywanie wąsko i szerokooczkowej osnowy przy użyciu trzech nici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 Praca z wolnym ramieniem . . . . . . . . . . . . . . . . . . . . . . 29 Puste obszywki i obrzucanie . . . . . . . . . . . . . . . . . . . . 30 Ustawianie stopki do wykonywania pustych obszywek . . . . . . . . . . . . . Wykonywanie pustych obszywek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Szycie wąskich krawędzi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ustawianie nastawiaczy naprężenia nici dla igieł i chwytaczy . . . . . . . .

Podajnik materiału . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Sposób działania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ustawianie posuwu materiału . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Nierówne krawędzie materiałów dzianych i wygładzanie . . . . . . . . . . . Unikanie zmarszczek przez rozciąganie . . . . . . . . . . . . . . . . . . . . . . . . .

10685_PL_final_Content.fm Seite 7 Montag, 23. Juni 2008 9:48 09

Zasady bezpieczeństwa

PL O instrukcji obsługi Przed pierwszym uruchomieniem urządzenia dokładnie przeczytaj tę instrukcję obsługi i zastosuj się przede wszystkim do zawartych w niej zasad bezpieczeństwa! Wszystkie czynności związane z obsługą tego urządzenia oraz jego używaniem wolno wykonywać tylko w sposób opisany w instrukcji obsługi i w podanym tam zakresie. Niniejsza instrukcja obsługi jest integralną częścią produktu. Zawsze przechowuj instrukcję obsługi w pobliżu urządzenia. Sprzedając lub przekazując urządzenie innym osobom zawsze dołączaj do niego instrukcję obsługi. Przechowuj urządzenia elektryczne z dala od dzieci Dzieci nie potrafią rozpoznać zagrożeń, których źródłem są urządzenia elektryczne. Urządzenie nie może być obsługiwane przez osoby (również dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy psychicznych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że ma to miejsce pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub po poinstruowaniu przez nią w zakresie obsługi urządzenia. Nie pozostawiaj dzieci bez nadzoru, aby mieć pewność, że nie bawią się one urządzeniem. Dzieci należy nadzorować, aby wykluczyć możliwość zabawy urządzeniem. Przechowuj urządzenie w miejscu niedostępnym dla dzieci. Folie opakowaniowe należy również trzymać poza zasięgiem dzieci. Stwarzają one niebezpieczeństwo uduszenia. Kabel sieciowy i podłączanie urządzenia do sieci Podłącz urządzenie do łatwo dostępnego gniazdka (230V ~ 50Hz), znajdującego się w pobliżu miejsca ustawienia. Gniazdko musi być łatwo dostępne na wypadek konieczności nagłego odłączenia urządzenia od sieci. Wyjmując wtyczkę z gniazdka, trzymaj ją zawsze za obudowę, nie ciągnij za kabel. Podczas korzystania z urządzenia całkowicie rozwiń kabel. Kabel nie może dotykać gorących powierzchni. Maszynę należy wyłączyć i odłączyć od sieci (wyjąć wtyczkę z gniazdka) przy następujących czynnościach: nawlekanie nici, wymiana igły, ustawianie stopki,

wymiana żarówki, oczyszczanie i konserwacja, a także po zakończeniu szycia oraz podczas przerw w pracy. Nigdy nie naprawiaj urządzenia samodzielnie W razie uszkodzenia urządzenia albo kabla sieciowego należy natychmiast wyjąć wtyczkę z gniazdka sieciowego. Maszyny nie wolno używać po stwierdzeniu widocznego uszkodzenia samej maszyny lub kabla sieciowego, może to być groźne dla użytkownika. Nigdy nie podejmuj samodzielnych prób otwierania i/ lub naprawiania urządzenia. Grozi to porażeniem prądem elektrycznym! W razie wystąpienia usterek zwróć się do naszego Centrum Serwisowego lub innego, odpowiedniego warsztatu specjalistycznego. Zasady podstawowe Maszyny nie wolno moczyć ani polewać wodą niebezpieczeństwo porażenia prądem! Nigdy nie pozostawiaj włączonej maszyny bez nadzoru. Nie używaj maszyny na dworze. Urządzenie można uruchamiać tylko przy pomocy dostarczonego pedału typu KD 2902. Bezpieczna obsługa urządzenia Maszyna posiada nóżki przyssawkowe zapewniające jej stabilne ustawienie. Mimo to należy jednak uważać, by maszyna stała na równej, stabilnej powierzchni, a wszystkie cztery nóżki stykały się z podłożem miejsca ustawienia. Podczas pracy otwory wentylacyjne nie mogą być zakryte: Nie pozwalaj, by do otworów maszyny dostawały się przedmioty (pył, resztki nici itd.). Igły i żarówki do maszyn do szycia są dostępne w specjalistycznych sklepach. Używaj wyłącznie dostarczonych akcesoriów. Do oliwienia maszyny używaj tylko specjalnej oliwy do maszyn do szycia. Nie używaj żadnych innych płynów. Zachowaj ostrożność przy obsłudze ruchomych części maszyny, a szczególnie igły. Niebezpieczeństwo zranienia istnieje nawet przy maszynie odłączonej od sieci! Podczas szycia uważaj, aby nie włożyć palca pod śrubę przytrzymującą nić. Nie używaj wygiętych ani stępionych igieł. Podczas szycia nie przytrzymuj materiału i nie ciągnij go. Może to spowodować złamanie igły. Po zakończeniu szycia zawsze ustawiaj igłę w najwyższej pozycji.

10685_PL_final_Content.fm Seite 9 Montag, 23. Juni 2008 9:48 09

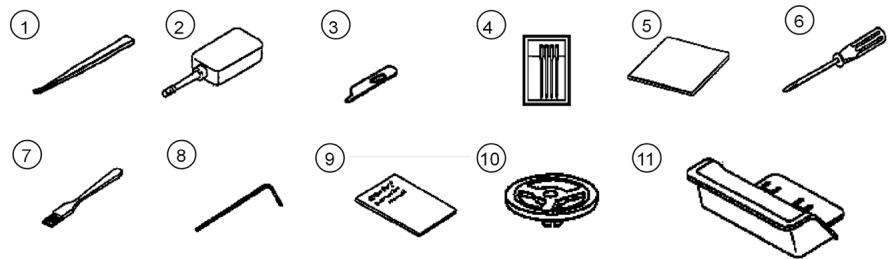

PL Akcesoria Podczas rozpakowywania sprawdź, czy opakowanie zawiera następujące części:

Pinceta Buteleczka na oliwę Zapasowy górny nóż Igły Pokrywa Śrubokręt

7. Pędzelek do czyszczenia 8. Klucz inbusowy 9. Instrukcja obsługi 10. 4 kapturki szpulek 11. Pojemnik na odpadki

Ustawianie teleskopowego nawijacza nici • Przed nawleczeniem nici wyciągnij do końca teleskopowy nawijacz nici (A). • Obróć teleskopowy nawijacz nici tak, by prowadnice nici znalazły się dokładnie nad igłami szpuli.

Uchwyty szpuli W tej maszynie można stosować zarówno szpule przemysłowe, jak i krawieckie. W przypadku szpul przemysłowych o dużej średnicy należy założyć uchwyt szpuli szerokim końcem skierowanym do góry 2, w przypadku szpul o małej średnicy uchwyt należy założyć wąskim końcem do góry 1.

10685_PL_final_Content.fm Seite 10 Montag, 23. Juni 2008 9:48 09

Kapturki szpul Przy stosowaniu szpul nieprzemysłowych wyjmij uchwyt szpuli i załóż na szpulę dostarczone kapturki.

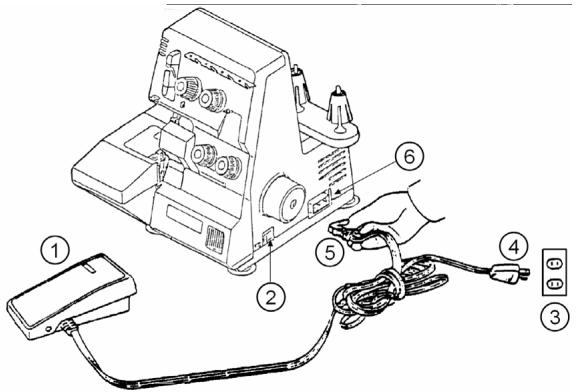

Podłączanie pedału Podłącz wtyczkę dostarczonego pedału do gniazdka w maszynie, a następnie wtyczkę sieciową do gniazdka sieciowego. Wyłącznik włącza zarówno maszynę, jak i oświetlenie. Używaj wyłącznie dostarczonego pedału. Po zakończeniu pracy lub przed rozpoczęciem czynności konserwacyjnych zawsze wyłączaj maszynę i wyjmuj wtyczkę z gniazdka sieciowego.

1. Pedał 2. Włącznik wyłącznik 3. Gniazdko

4. Wtyczka sieciowa 5. Wtyczka 6. Gniazdko wtyczki

Sterowanie szybkością szycia Do sterowania szybkością szycia służy pedał. Szybkość szycia można regulować, naciskając mocniej lub słabiej na pedał.

10685_PL_final_Content.fm Seite 11 Montag, 23. Juni 2008 9:48 09

Wyłącznik bezpieczeństwa Ta maszyna jest wyposażona w mikrowyłącznik bezpieczeństwa (1). W przypadku otwarcia przedniej klapki maszyna jest automatycznie odłączana od źródła napięcia. Przed rozpoczęciem szycia należy zamknąć zarówno klapę przednią, jak i mechanizm wolnego ramienia.

PL PT Zakładanie pojemnika na odpadki Pojemnik na odpadki wyłapuje podczas szycia odpadki, zapewniając czystość miejsca pracy. Ustaw pojemnik na odpadki między maszyną a stołem. Pojemnik na odpadki posiada dwa zaczepy, które łatwo blokują się w podstawie maszyny i zapobiegają przesuwaniu pojemnika na odpadki.

10685_PL_final_Content.fm Seite 12 Montag, 23. Juni 2008 9:48 09

Obsługa Pokrętło Pokrętło należy obracać tylko do siebie.

Klapka przednia Aby otworzyć klapkę przednią, odsuń wgłębienie jak najdalej w prawo i pociągnij klapkę przednią do siebie. Klapki przedniej nie można zamknąć, gdy wolne ramię jest otwarte.

Wolne ramię Aby nawlec nić, należy otworzyć wolne ramię. • Najpierw otwórz klapkę przednią. • Ustaw dźwigienkę zwalniającą (A) do dołu, wolne ramię pochyla się do dołu.

10685_PL_final_Content.fm Seite 13 Montag, 23. Juni 2008 9:48 09

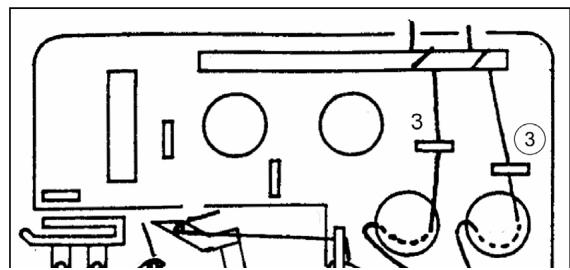

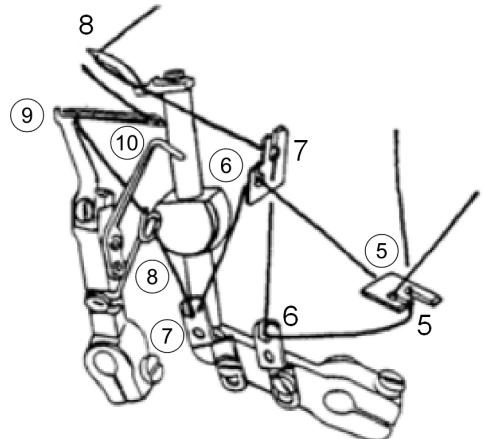

Nawlekanie nici na chwytacz Kolejność nawlekania: 1. PIERWSZY KROK 2. DRUGI KROK 3. TRZECI KROK

4. CZWARTY KROK PL PT Chwytacz górny żółty Chwytacz dolny zielony prawa igła niebieska lewa igła czerwona

Prawidłowe nawleczenie igły jest bardzo ważne, w przeciwnym razie ściegi będą nierówne, a nić może się zerwać. Na wewnętrznej stronie klapki przedniej znajduje się praktyczna instrukcja nawlekania nici. Poza tym prowadnice nici zostały oznaczone różnymi kolorami. W pudełku na akcesoria znajduje się pinceta, która ułatwia nawlekanie. Jeżeli w poniższych rysunkach widać dwie nici, to górna nić chwytacza ma liczbę bez kółka, np. „1“, a dolna nić chwytacza liczbę z kółkiem, np. „1“. • Otwórz klapkę przednią i wolne ramię • Obracaj pokrętło do siebie, tak, by chwytacz znalazł się w pozycji umożliwiającej wygodne nawleczenie nici. • Przeprowadź nić przez oczko nawijacza nici.

• Teraz przeprowadź nić najpierw przez otwór w prowadnicy nici, a następnie przez wgłębienie w sposób pokazany na rysunku.

10685_PL_final_Content.fm Seite 14 Montag, 23. Juni 2008 9:48 09

• Teraz włóż nić w odpowiednią prowadnicę nici.

• Włóż nić między dwie tarcze napinacza nici. Ważne: Nić musi prawidłowo leżeć między tarczami napinacza nici.

• Włóż nić w dolną prowadnicę nici. Teraz nici rozdzielają się; od tego miejsca zastosuj się do schematu nawlekania nici znajdującego się w maszynie.

• Wyciągnij około 10cm nici z oczek chwytacza. • Podnieś stopkę (przestawiając dźwigienkę stopki) i wsuń nici pod stopkę; opuść stopkę.

10685_PL_final_Content.fm Seite 15 Montag, 23. Juni 2008 9:48 09

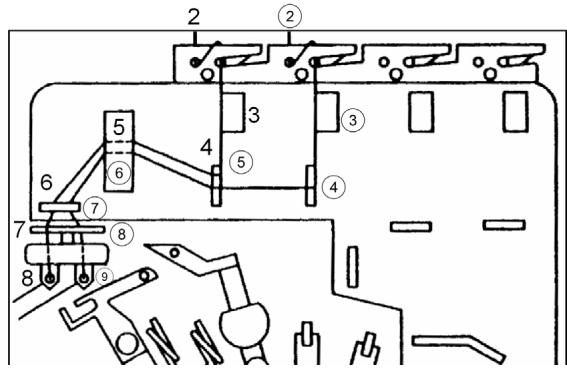

PL Jeżeli w poniższych rysunkach widać dwie nici, to nić górnej igły ma liczbę bez kółka, np. „1“, a nić dolnej igły liczbę z kółkiem, np. „j“.

• Obracaj pokrętło do siebie, by igła znalazła się w najwyższej pozycji. • Przeprowadź nić przez oczko nawijacza nici. .

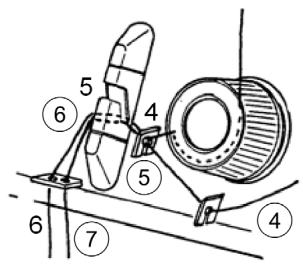

• Teraz przeprowadź nić najpierw przez otwór w prowadnicy nici, a następnie przez wgłębienie w sposób pokazany na rysunku.

• Włóż nić między dwie tarcze napinacza nici. Ważne: Nić musi prawidłowo leżeć między tarczami napinacza nici.

10685_PL_final_Content.fm Seite 16 Montag, 23. Juni 2008 9:48 09

• Przeprowadź nić przez oznaczone odpowiednimi kolorami prowadnice nici.

• Przeprowadź nić w pokazany na rysunku sposób od przodu do tyłu przez ucha igieł.

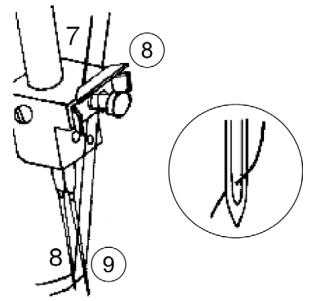

• Wyciągnij około 10cm nici przez ucha igieł. • Podnieś stopkę i wsuń nici pod stopkę; opuść stopkę. • Po nawleczeniu nici na igły zamknij wolne ramię i przednią klapkę. Poniżej umieszczono schematyczny przegląd prowadzenia nici:

10685_PL_final_Content.fm Seite 17 Montag, 23. Juni 2008 9:48 09

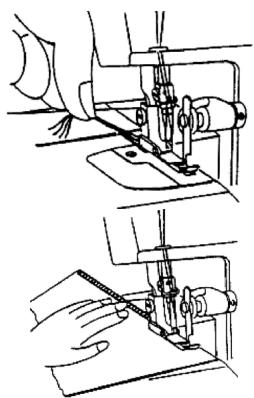

PL Jeżeli nawlekasz nić po raz pierwszy lub jeżeli nawlekasz nić na nowo po jej zerwaniu podczas szycia, postępuj w następujący sposób.

• Przytrzymaj końce nici między opuszkami palców lewej ręki, powoli obróć pokrętło dwa, trzy razy do siebie i sprawdź, czy nić daje się pociągnąć.

• Aby przeprowadzić próbę, włóż materiał pod stopkę, opuść stopkę i powoli zacznij szyć. Materiał będzie podawany automatycznie.

• Po zakończeniu pracy szyj dalej, aż na końcu materiału utworzy się łańcuszek nici o długości około 5cm. Przetnij nici nożyczkami.

10685_PL_final_Content.fm Seite 18 Montag, 23. Juni 2008 9:48 09

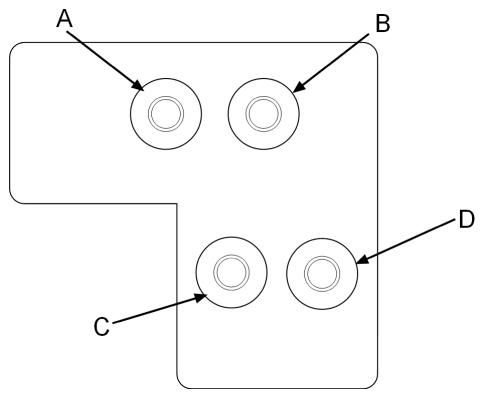

Ustawianie naprężenia nici Wymagane naprężenie nici zmienia się zależnie od rodzaju i grubości nici oraz materiału. Sprawdź szwy i odpowiednio ustaw naprężenie nici w maszynie. Naprężenie nici: Obracając napinacz ustaw mniejszą wartość: naprężenie nici zmniejsza się Obracając napinacz ustaw wyższą wartość: naprężenie nici zwiększa się A: Naprężenie nici dla lewej igły B: Naprężenie nici dla prawej igły C: Naprężenie nici dla górnego chwytacza D: Naprężenie nici dla dolnego chwytacza

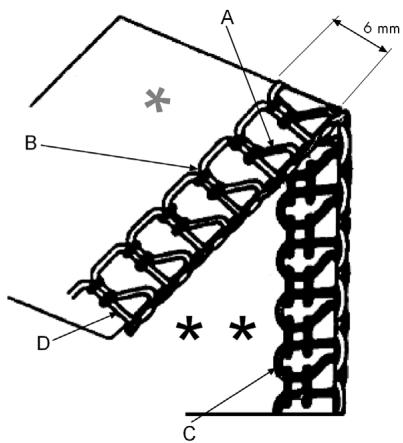

Prawidłowe naprężenie nici A: B: C: D:

Lewa nić igły Prawa nić igły Górna nić chwytacza Dolna nić chwytacza Przednia strona materiału Tylna strona materiału

10685_PL_final_Content.fm Seite 19 Montag, 23. Juni 2008 9:48 09

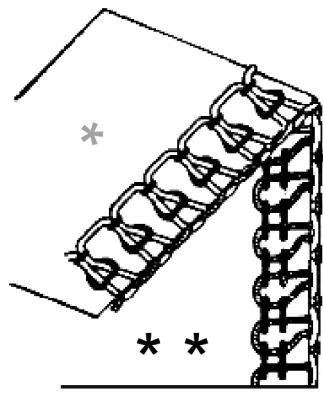

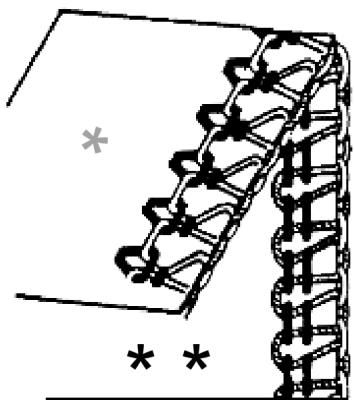

Ustawianie naprężenia nici igieł W przypadku pokazanych tu szwów konieczne jest ustawienie naprężenia nici.

PL Naprężenie nici na lewej igle jest za słabe.

Naprężenie nici na prawej igle jest za słabe.

Naciągnij prawą nić.

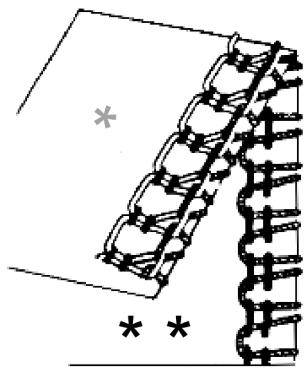

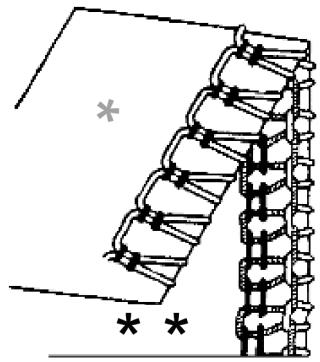

Ustawianie naprężenia nici chwytaczy Nić dolnego chwytacza jest za mocno naprężona i/lub nić górnego chwytacza jest za słabo naprężona.

Nić górnego chwytacza jest za mocno naprężona i/lub nić dolnego chwytacza jest za słabo naprężona.

Poluzuj nić dolnego chwytacza i/lub naciągnij nić górnego chwytacza.

Poluzuj nić górnego chwytacza i/lub naciągnij nić dolnego chwytacza.

Przegląd ustawień maszyny Ustawienie nici, które jest najkorzystniejsze dla jednego materiału, niekoniecznie jesy dobre dla innego. Wymagane naprężenie nici jest zależne od sztywności i grubości materiału oraz rodzaju i grubości nici. Poniższa tabela może pomóc w dobraniu prawidłowego naprężenia nici:

Żorżeta Muślin Batyst Materiał sukienkowy Krepa chińska Jedwab

Bawełna Popelina Bawełna deszczowa Kord

Bawełna Przędza poliestrowa Taśma poliestrowa

Bawełna Przędza poliestrowa Taśma poliestrowa Nr 60 100

Materiał dżinsowy Tweed Welur

Bawełna Przędza poliestrowa Taśma poliestrowa Nr 60 100

10685_PL_final_Content.fm Seite 21 Montag, 23. Juni 2008 9:48 09

PL Poniższa procedura bardzo upraszcza zmianę nici i oszczędza konieczność ponownego nawlekania: • Odetnij nić nad szpulą i zwiąż końce starej i nowej nici.

• Podnieś stopkę. • Pociągaj koniec nici za igłą, aż supełki dojdą do ucha igły, a następnie odetnij nić przed i za supełkiem. Nawlecz nową nić.

Uchwyt do przenoszenia Przy pomocy uchwytu można wygodnie transportować maszynę.

10685_PL_final_Content.fm Seite 22 Montag, 23. Juni 2008 9:48 09

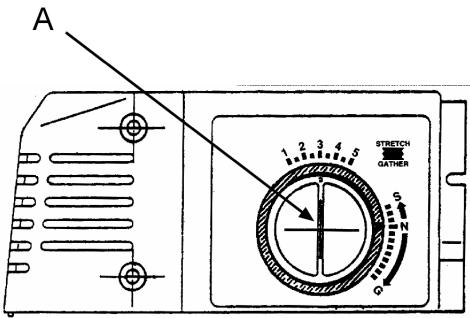

Ustawianie długości ściegu Długość ściegu można ustawiać w jednostkach od 1,0 do 5,0mm. Prawie wszystkie prace owerlokowe są wykonywane przy długości ściegu od 2,5 do 3,5mm. A Regulator długości ściegu (wewnętrzne pokrętło)

Ustawianie długości ściegu

2,0 5,0mm Ustawienie standardowe 3,0mm

10685_PL_final_Content.fm Seite 23 Montag, 23. Juni 2008 9:48 09

Ustawianie szerokości cięcia

PL Szerokość cięcia jest różna dla różnych materiałów. Sprawdź szwy i ustaw odpowiednią szerokość cięcia w następujący sposób: • Obracaj pokrętło do siebie, tak, by igły znalazły się w najniższej pozycji. • Otwórz przednią klapkę i opuść wolne ramię • W tym celu obracaj regulator szerokości cięcia w lewo, dopóki nici chwytaczy nie przylgną do krawędzi materiału.

PT A Płytka dociskowa B Regulator szerokości ściegu 1 Wąski 2 Szeroki

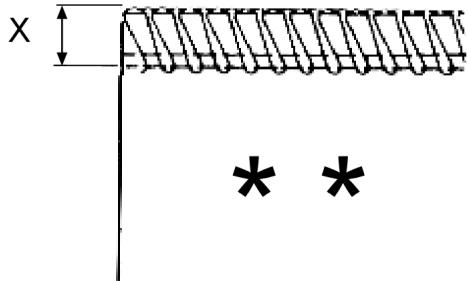

Prawidłowa szerokość cięcia

X Szerokość cięcia Przednia strona materiału

10685_PL_final_Content.fm Seite 24 Montag, 23. Juni 2008 9:48 09

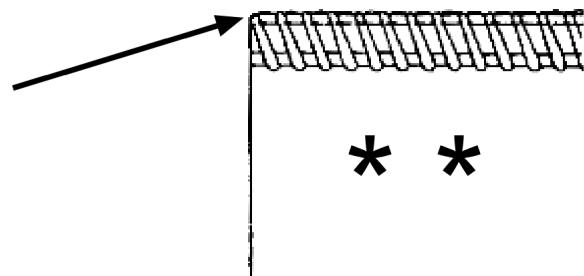

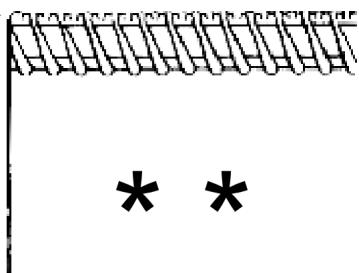

Ustawianie mniejszej szerokości cięcia Wybierz mniejszą szerokość cięcia, jeżeli przy szyciu marszczą się krawędzie materiału. • W tym celu obracaj regulator szerokości cięcia w prawo.

Nić marszczy krawędź materiału Przednia strona materiału Ustawianie większej szerokości cięcia Wybierz większą szerokość cięcia, jeżeli nić wychodzi poza krawędzią materiału. • W tym celu obracaj regulator szerokości cięcia w lewo.

Nić wychodzi poza krawędź materiału Przednia strona materiału

10685_PL_final_Content.fm Seite 25 Montag, 23. Juni 2008 9:48 09

PL Ta maszyna jest wyposażona w igły typu 130/701H (do domowych maszyn do szycia).

PT UWAGA Przed rozpoczęciem wymiany nici wyłącz maszynę. Nie używaj wygiętych ani stępionych igieł. • Obracaj pokrętło do siebie tak, by igły znalazły się w najwyższej pozycji. • Otwórz przednią płytkę i opuść stopkę • Poluzuj śruby zaciskowe igieł dostarczonym kluczem (pudełko z akcesoriami) i wyjmij igły: lewa śruba służy do mocowania lewej, prawa śruba do mocowania prawej igły.

• Wsuń nowe igły w uchwyt igieł płaską stroną skierowaną do tyłu. Zwróć uwagę, aby igły zostały wsunięte tak daleko, jak to możliwe.

• Przykręć śrubę zaciskową igieł. Gdy igły są zamocowane prawidłowo, lewa igła znajduje się odrobinę wyżej niż prawa. Jeżeli igły nie zostały założone prawidłowo, podczas szycia będą od czasu do czasu opuszczane szwy. A Klucz imbusowy B Igła Typ 130/701H C płaską stroną do tyłu D Przednia strona maszyny

10685_PL_final_Content.fm Seite 26 Montag, 23. Juni 2008 9:48 09

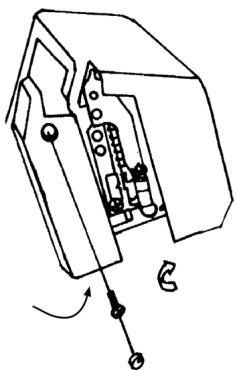

Wymiana żarówki UWAGA Przed rozpoczęciem wymiany żarówki wyłącz maszynę. W razie potrzeby przed wymianą odczekaj, aż żarówka wystygnie. • Zdejmij zaślepkę śruby używając igły. • Całkowicie wykręć śrubę. • Zdejmij klosz lampy z dolnej części. • Wykręć żarówkę, obracają ją zgodnie z kierunkiem wskazówek zegara. • Wymień żarówkę.

WAŻNE: Używaj tylko żarówek 15 watowych.

10685_PL_final_Content.fm Seite 27 Montag, 23. Juni 2008 9:48 09

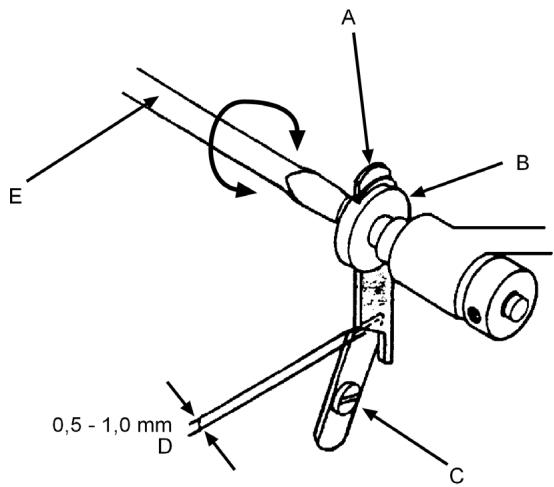

PL Przed rozpoczęciem wymiany noży wyłącz maszynę.

PT Dolny nóż jest wykonany ze specjalnego materiału i nie wymaga wymiany. Wymiana dolnego noża (jeżeli jest stępiony): • Otwórz przednią klapkę i obracaj pokrętło do siebie tak, by igły znalazły się w najwyższej pozycji. • Poluzuj śrubokrętem znajdującym się w pudełku na akcesoria śrubę w górnym uchwycie noża i wyjmij górny nóż. • Załóż nowy górny nóż i lekko dokręć śrubę uchwytu. • Ustaw górny nóż tak, by jego ostrze wystawało nad ostrze dolnego noża o 0,5 1,0 mm (patrz rysunek). • Teraz dokręć dobrze śrubę uchwytu górnego noża i zamknij przednią klapkę.

A Górny nóż B Uchwyt górnego noża C Dolny nóż D Różnica wysokości E Śrubokręt

10685_PL_final_Content.fm Seite 28 Montag, 23. Juni 2008 9:48 09

Wykonywanie wąsko i szerokooczkowej osnowy przy użyciu trzech nici Przy wykonywaniu osnów maszynę można przestawiać z czterech na trzy nici. • Zdejmij prawą lub lewą igłę oraz odpowiednią nić (patrz także opis wymiany igieł). Teraz maszyna może wykonywać osnowę trzema nićmi. Jeżeli używana jest tylko prawa igła, długość ściegu wynosi 4mm.

Przednia strona materiału Tylna strona materiału

Jeżeli używana jest tylko lewa igła, długość ściegu wynosi 6mm.

Przednia strona materiału Tylna strona materiału

10685_PL_final_Content.fm Seite 29 Montag, 23. Juni 2008 9:48 09

Praca z wolnym ramieniem

PL Zdejmij podłokietnik, aby przejść z trybu szycia płaskiego na tryb wolnego ramienia. W tym celu chwyć wgłębienie w dolnej części podłokietnika i odciągnij je energicznie w lewo

PT A Wolne ramię B Podłokietnik

Tryb wolnego ramienia nadaje się doskonale do zszywania nogawek spodni, rękawów, mankietów itp.

10685_PL_final_Content.fm Seite 30 Montag, 23. Juni 2008 9:48 09

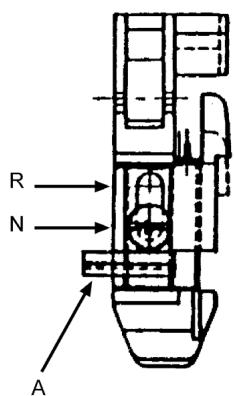

Puste obszywki i obrzucanie Ustawianie stopki do wykonywania pustych obszywek Specjalna stopka jest ustawiona na tryb normalnej osnowy, gdy śruba umieszczona z przodu stopki znajduje się w pozycji N. Jeżeli chcesz wykonać pustą obszywkę, lekko poluzuj dużą śrubę i pociągnij mały uchwyt suwaka do oporu do przodu. Teraz przy śrubie znajduje się litera R.

A Uchwyt suwaka Śruba w pozycji: N Zwykła osnowa R Wykonywanie pustej obszywki

• Obracaj pokrętło do siebie, by igła znalazła się w najwyższej pozycji. • Otwórz przednią klapkę i wyjmij lewą igłę (stronie 25). • Ustaw długość ściegu na 1,0 2,0mm (stronie 22). Pamiętaj, by podajnik materiału był ustawiony w pozycji N. (patrz “Podajnik materiału” na stronie 33.) • Ustaw szerokość cięcia (stronie 23). • Jeżeli nie jest nawleczona igła, nawlecz ją teraz na nowo (stronie 13). • Wsuń materiał pod stopkę i zacznij szyć. Na początku zawsze sprawdzaj ustawienia długości ściegu i naprężenia nici na próbce materiału, zanim zaczniesz szyć właściwe ubranie. Pamiętaj, by po wykonaniu pustych obszywek zawsze ustawić specjalną stopkę w pozycji zwykłego szycia (osnowy).

10685_PL_final_Content.fm Seite 31 Montag, 23. Juni 2008 9:48 09

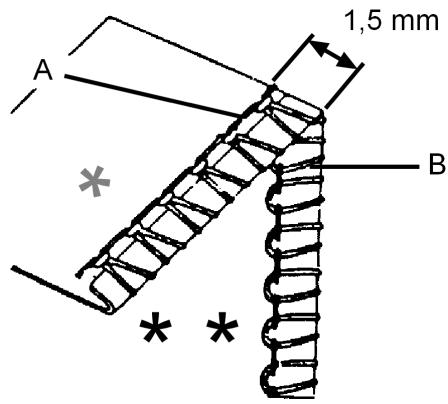

Wykonywanie pustych obszywek Przy wykonywaniu pustych obszywek pętelki górnej nici chwytacza powinny być przeciągane na spód materiału. Jest to możliwe przez odpowiednie ustawienie naprężenia nici, patrz str. stronie 18.

PL PT Prowadnik nici A Dolna nić chwytacza B Górna nić chwytacza Przednia strona materiału Tylna strona

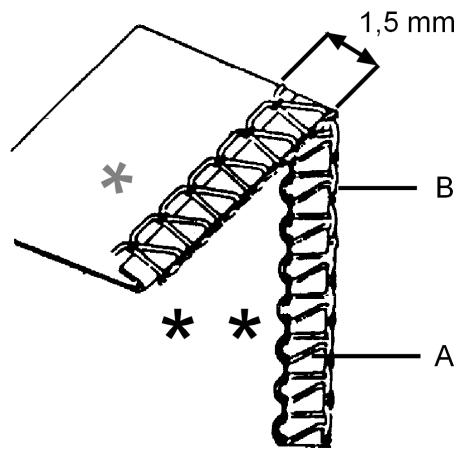

Szycie wąskich krawędzi Jeżeli chcesz szyć bardzo cienkie lub lekkie materiały, wybierz odpowiednie naprężenie nici, patrz str. stronie 18. Prowadnik nici A Dolna nić chwytacza B Górna nić chwytacza Przednia strona materiału Tylna strona

10685_PL_final_Content.fm Seite 32 Montag, 23. Juni 2008 9:48 09

WAŻNE: W razie potrzeby ustaw też odpowiednią długość ściegu i szerokość cięcia. Nić Materiały Pusta obszywka

Przędza poliestrowa Nr 50 80 Taśma poliestrowa Nr 50 80

Przędza poliestrowa Nr 50 80 Taśma poliestrowa Nr 50 80

Przędza poliestrowa Nylon skłębiony Nić ze sztucznego jedwabiu

Nylon skłębiony Przędza poliestrowa Nr 50 80 Taśma poliestrowa Nr 50 80

Przędza poliestrowa Nr 50 80 Taśma poliestrowa Nr 50 80

Przędza poliestrowa Nr 50 80 Taśma poliestrowa Nr 50 80

Batyst Krepa chińska Jedwab Barchan Sztuczny jedwab Cienki materiał sukienkowy itd.

Ustawianie nastawiaczy naprężenia nici dla igieł i chwytaczy Puste obszywki

PL Dzięki podajnikowi materiału unika się falistych ściegów w przypadku materiałów dzianych oraz przesuwania warstw materiału. Zapobiega on również marszczeniu szwów w lekkich materiałach.

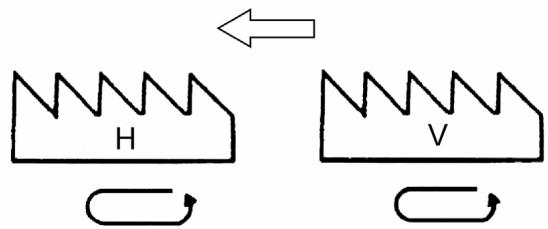

PT Sposób działania Maszyna ma dwa komplety zębatek posuwowych, jeden z przodu i jeden z tyłu. Oba komplety poruszają się niezależnie od siebie. Wskutek posuwu materiału oba komplety zębatek mogą się poruszać z różną szybkością. Zskres ustawień posuwu materiału: 0,7 do 2,0.

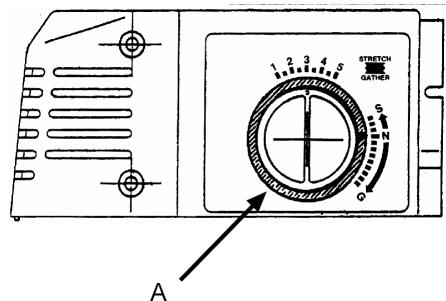

Ustawianie posuwu materiału Do ustawiania prawidłowego kierunku posuwu materiału służy obracany regulator podajnika materiału (zewnętrzny pierścień). Posuw materiału można ustawiać także podczas szycia. WAŻNE: Przy szyciu bez posuwu materiału regulator podajnika materiału należy ustawić na N. A Pierścień regulatora podajnika materiału (zewnętrzny)

10685_PL_final_Content.fm Seite 34 Montag, 23. Juni 2008 9:48 09

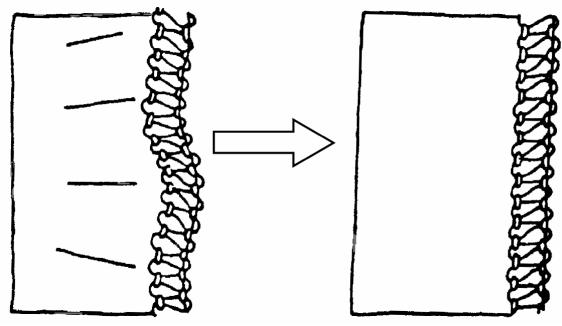

Nierówne krawędzie materiałów dzianych i wygładzanie Aby uzyskać równe, dokładne i płaskie krawędzie elastycznych dzianin, należy ustawić zębatki tak, by przednia zębatka posuwała materiał szybciej niż tylna, aby nie rozciągać dzianiny. Również przy wygładzaniu przednia zębatka musi pracować szybciej niż tylna. Dzięki większym długościom ściegu (ustawianie patrz stronie 22) dzianina łatwo pozostaje gładka. Ustaw posuw materiału na 2,0.

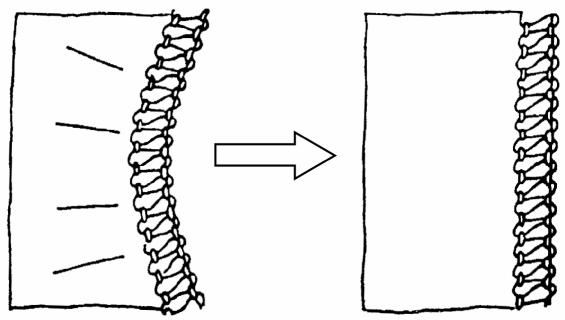

Unikanie zmarszczek przez rozciąganie Aby zapobiec marszczeniu ściegów w bardzo delikatnych materiałach lub lekkim nylonie, tylna zębatka musi pracować szybciej niż przednia. Przednie zębatki utrzymują napięcie materiału, zapobiegając marszczeniu. Ustaw posuw materiału na 0,7.

10685_PL_final_Content.fm Seite 35 Montag, 23. Juni 2008 9:48 09

Rozwiązywanie problemów

PL Jeżeli wystąpiły usterki, sprawdź, czy jesteś w stanie samodzielnie usunąć problem. Może Ci przy tym pomóc poniższy przegląd. W żadnym wypadku nie próbuj samodzielnie naprawiać urządzenia. Jeżeli jest konieczna naprawa urządzenia, zwróć się do naszego Centrum Serwisowego lub innego, odpowiedniego warsztatu. Problem

Igły są wygięte, stępione albo mają uszkodzone czubki

Igły nie są prawidłowo założone

Prawidłowo zamocuj igły w uchwycie

Za mocno pociągasz materiał

Prowadź materiał ostrożnie, obiema rękami

Nić nie jest dobrze nawleczona

Nawlecz prawidłowo nić.

Za duże naprężenie nici

Wyreguluj naprężenie nici

Igły nie są prawidłowo założone

Prawidłowo zamocuj igły w uchwycie

Igły są wygięte, stępione albo mają uszkodzone czubki

Igły nie są prawidłowo założone

Prawidłowo zamocuj igły w uchwycie

Nić nie jest dobrze nawleczona

Założone są niewłaściwe igły

Użyj odpowiednich igieł (typ 130/ 701H)

Naprężenie nici nie jest prawidłowe

Wyreguluj naprężenie nici

Sprawdź przebieg pojedynczych nici

Za duże naprężenie nici

Wyreguluj naprężenie nici

Nić nie jest dobrze nawleczona

Nawlecz prawidłowo nić.

Sprawdź przebieg pojedynczych nici

Podajnik materiału nie jest ustawiony

Ustaw podajnik materiału na 0,7

Materiał nie jest czysto odcinany

Górny nóż jest stępiony lub niepoprawnie założony

Wymień nóż lub załóż go poprawnie

Marszczenie krawędzi materiału

Za dużo materiału na ścieg

Zmień szerokość cięcia

Marszczenie materiału na szwach

10685_PL_final_Content.fm Seite 37 Montag, 23. Juni 2008 9:48 09

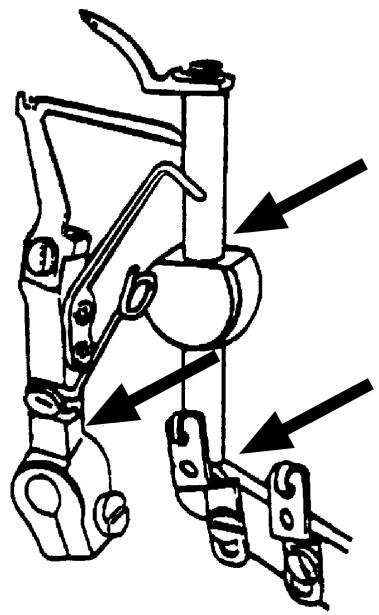

Czyszczenie i oliwienie

PL W celu zapewnienia nienagannego działania maszyny należy od czasu do czasu oczyszczać jej mechanizm przy pomocy pędzelka znajdującego się w pudełku z akcesoriami. Do czyszczenia używaj suchej, miękkiej ściereczki. Unikaj stosowania chemicznych rozpuszczalników i środków kosmetycznych, mogą one zniszczyć powłokę lakierową maszyny i/lub jej elementy opisowe. Maszyna wymaga bardzo niewielkiej ilości oleju, ponieważ jej elementy są wykonane ze specjalnego tworzywa. Maszynę należy oliwić tylko od czasu do czasu w podanych miejscach.

10685_PL_final_Content.fm Seite 38 Montag, 23. Juni 2008 9:48 09

Utylizacja Opakowanie Twoja maszyna do szycia jest zapakowana w celu zabezpieczenia przed uszkodzeniami transportowymi. Opakowania wykonane są z surowców wtórnych i nadają się do ponownej utylizacji albo do recyklingu. Urządzenie Po zakończeniu użytkowania maszyny do szycia nie wyrzucaj jej z normalnym odpadami domowymi! Zapytaj w urzędzie miejskim lub urzędzie gminy o możliwości zgodnej z zasadami ochrony środowiska utylizacji urządzenia.

10685_PL_final_Content.fm Seite 39 Montag, 23. Juni 2008 9:48 09

PL Napięcie znamionowe: AC 230 V ~ 50 Hz Znamionowy pobór mocy: całkowity: 105 W (maks. 126 W)

Silnik: 90 W Lampka: 15 W PT Pedał:

Typ: KD 2902 Napięcie znamionowe: 230 V ~ 50 Hz

Klasa zabezpieczenia II Ilość nici:

6 mm przy 4 niciach 6 mm lub 4 mm przy 3 niciach

ok. 270 mm x 290 mm x 290 mm (s x w x g)

Zmiany techniczne zastrzeżone!
