Typ produktu	Odkurzacz workowy
Marka	Siemens
Model	VS04G2081
Maksymalna moc	600 W
Rodzaj worka	Worek jednorazowy
Pojemność worka	4 L
Filtracja	Zmywalny filtr HEPA
Poziom hałasu	76 dB(A)
Długość kabla	8 m
Zasięg działania	10 m
Waga	5,5 kg
Wymiary (DxGxW)	400 x 280 x 260 mm
Główna ssawka	Ssawka kombinowana do twardych podłóg/dywanów
Dołączone akcesoria	Ssawka szczelinowa, szczotka
Regulacja mocy	Elektroniczna na korpusie
Konserwacja filtra	Mycie co 6 miesięcy
Wymiana worka	Gdy zapali się wskaźnik
Bezpieczeństwo	Automatyczne wyłączenie w przypadku przegrzania
Klasa energetyczna	A
Dostępność części	Części zamienne dostępne przez 10 lat

Często zadawane pytania - VS04G2081 SIEMENS

Jak wymienić worek na kurz w odkurzaczu Siemens VS04G2081?

Otwórz przednią klapę, wyjmij pełny worek. Włóż nowy worek, wciskając płytkę aż do zatrzaśnięcia. Zamknij klapę. Używaj tylko oryginalnych worków Siemens.

Jak wyczyścić filtr HEPA?

Odczep filtr znajdujący się z tyłu lub pod odkurzaczem. Umyj go w letniej wodzie (max 40°C) bez detergentu. Pozostaw do wyschnięcia na 24 godziny na powietrzu przed ponownym zamontowaniem. Nie używaj szczotki.

Co zrobić, jeśli odkurzacz nie uruchamia się?

Sprawdź, czy gniazdko ścienne działa, kabel nie jest uszkodzony, a worek nie jest pełny. Jeśli świeci się czerwona dioda, urządzenie się przegrzało: wyłącz je i pozostaw do ostygnięcia na 30 minut.

Jak odblokować przewód zasilający?

Pociągnij kabel do żądanej długości. Aby go zwinąć, naciśnij pedał zwijania znajdujący się na górze urządzenia. Przytrzymaj kabel, aby nie chlastał.

Jaki rodzaj worka stosować?

Używaj worków z mikrofibry lub papieru typu Siemens VSZ4G321 (kompatybilnych). Nie używaj ponownie worków jednorazowych.

Jak wyregulować moc ssania?

Obróć pokrętło regulacji elektronicznej znajdujące się na korpusie odkurzacza. Minimalna pozycja do zasłon, maksymalna do twardych podłóg.

Co zrobić, jeśli odkurzacz traci siłę ssania?

Sprawdź, czy worek nie jest pełny, filtr nie jest zatkany, a wąż nie jest zablokowany. Odłącz urządzenie i sprawdź wszystkie przejścia.

Czy odkurzacz nadaje się do twardych podłóg?

Tak, główna ssawka ma przełącznik trybu do twardych podłóg i dywanów. Ustaw suwak na 'parkiet' dla gładkich podłóg.

Jak używać ssawki szczelinowej?

Zamocuj ssawkę szczelinową na rurze lub wężu. Nadaje się idealnie do narożników, listew przypodłogowych i wąskich przestrzeni. Aby uzyskać lepszy efekt, używaj z wysoką mocą ssania.

Gdzie znaleźć części zamienne?

Części są dostępne w serwisie Siemens lub u autoryzowanych sprzedawców. Użyj numeru referencyjnego VS04G2081 do zamówienia.

INSTRUKCJA OBSŁUGI VS04G2081 SIEMENS

1 Przełączana ssawka do podłóg*
2 Rura ssaca*
3 Rura teleskopowa*
4 Przycisk blokujący / tuleja przesuwna*
5 Uchwyt węża *
6 Wąż ssący
7 Ssawka do tapicerki*
8 Ssawka szczelinowa*
9 Przewód zasilający
10 Przycisk włączania / wyłączania z elektronicznym regulatorem siły ssania

11 Zaczep
12 Filtr Hepa
13 Zaczep rury ssącej (znajdujący się na spodzie urządzenia)
14 Pojemnik na pył
15 Pokrywa urządzenia
16 Uchwyt do noszenia
17 Kratka wylotu powietrza
18 Wskaźnik wymiany filtra*

* w zależności od wyposażenia

Części zamienne i wyposażenie specjalne

A Opakowanie filtrów zamiennych VZ52AFG1

Zawartość: 5 Worków filtrujących z zamknięciem 1 mikrofiltr higieniczny

B Filtr tekstylny (filtr trwały) VZ10TFG

Filtr wielokrotnego użytku z zamknięciem rzepowym.

C Szczotka do obić TURBO-UNIVERSAL® VZ46001

Szczotkowanie i odsysanie w jednym procesie roboczym obić meblowych, materacy, siedzeń samochodowych itp. Szczególnie nadaje się do usuwania sierści zwierząt. Napęd walca szczotkowego odbywa się za pomocą strumienia powietrza zasysanego przez odkurzacz.

Nie jest wymagane żadne podłączenie elektryczne.

Zgarniacz nici (1) oraz wkładkę do polerowania

(2) można w razie potrzeby nabyć za pośrednictwem działu obsługi klientów.

D Szczotka TURBO-UNIVERSAL® do podłóg VZ102TBB

Szczotkowanie i odsysanie w jednym procesie roboczym dywanów o krótkim włosie oraz wykładzin dywanowych względnie wszystkich rodzajów wykładzin. Szczególnie nadaje się do usuwania sierści zwierząt. Napęd walca szczotkowego odbywa się za pomocą strumienia powietrza zasysanego przez odkurzacz.

Nie jest wymagane żadne podłączenie elektryczne.

E Specjalna ssawka do podłóg twardych VZ122HD Do odkurzania gładkich podłóg (parkiet, płytki, terakota, itp.)

Instrukcję użytkowania należy zachować.

Przy przekazywaniu odkurzacza osobom trzecim należy również przekazać instrukcję użytkowania.

Użytkowanie zgodne z przeznaczeniem

Opisywany odkurzacz przeznaczony jest do użytku w gospodarstwie domowym i nie nadaje się do celów przemysłowych.

Odkurzacz należy użytkować wyłącznie zgodnie z danymi zawartymi w niniejszej instrukcji użytkowania.

Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi.

Z tego względu należy koniecznie przestrzegać następujących zaleceń!

Odkurzacz może być eksploatowany wyłącznie z:

■oryginalnymi workami filtrującymi.

■oryginalnymi częściami zamiennymi, osprzętem lub wyposażeniem specjalnym

Odkurzacz nie nadaje się do:

■odkurzania ludzi lub zwierząt

■zasysania:

• mikroorganizmów (np. much, pajaków, ...).
• szkodliwych dla zdrowia, ostrokrawędziowych, gorących lub żarzących się substancji,
• wilgotnych lub płynnych substancji,
• łatwopalnych lub wybuchowych materiałów i gazów.
• popiołu, sadzy z pieców kaflowych i instalacji centralnego ogrzewania

Zalecenia odnośnie bezpieczeństwa

Opisywany odkurzacz spełnia uznane zasady techniki oraz odnośne przepisy bezpieczeństwa.

Potwierdzamy zgodność z następującymi wytycznymi europejskimi: 89/336/EWG (zmieniona przez RL 91/263/EWG, 92/31/EWG oraz 93/68/EWG). 73/23/EWG (zmieniona przez RL 93/68/EWG).

■Odkurzacz należy podłączać i uruchamiać wyłącznie zgodnie z tabliczką identyfikacyjną.

■W żadnym wypadku nie wolno odkurzać bez pojemnika na pył lub worka filtrującego => urządzenie może ulec uszkodzeniu!

■Używanie odkurzacza przez dzieci dozwolone jest wyłącznie pod nadzorem osób dorosłych.

■Należy unikać odsysania uchwytem, ssawkami i rurą w pobliżu głowy.

=> Zachodzi niebezpieczeństwo zranienia!

■Przewodu zasilającego nie wolno używać do noszenia / transportowania odkurzacza.

■W przypadku wielogodzinnej pracy ciągłej należy całkowicie wyciągnąć przewód zasilający.

■W celu odłączenia urządzenia od sieci zasilającej nie wolno ciągnąć za przewód, lecz za wtyczkę.

■Przewodu zasilającego nie wolno ciągnąć po ostrych krawędziach ani zaciskać.

■Przed przystąpieniem do wykonywania wszelkich prac przy odkurzaczu należy wyciągać wtyczkę z gniazda sieciowego.

■Uszkodzonego odkurzacza nie wolno uruchamiać. W przypadku obecności zakłócenia należy wyciągnąć wtyczkę z gniazda sieciowego.

■ W celu uniknięcia zagrożeń, naprawy i wymiana części zamiennych w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis.

■Odkurzacz należy chronić przed wilgocią i źródłami ciepła.

■W przypadku braku odkurzania, odkurzacz należy wyłączać.

■Wysłużone urządzenia należy bezzwłocznie doprowadzać do stanu nieprzydatności, a następnie przekazywać je do usunięcia zgodnego z przepisami.

Zalecenia odnośnie usuwania

■Opakowanie

Opakowanie chroni odkurzacz przed uszkodzeniem w czasie transportu.

Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i z tego względu nadaje się do odzysku surowców wtórnych.

Niepotrzebne materiały opakowaniowe należy odprowadzać do punktów gromadzenia w ramach systemu odzysku surowców wtórnych Grüner Punkt (zielony punkt).

■Stare urządzenia

Stare urządzenia zawierają bardzo dużo cennych materiałów.

Z tego względu wystułone urządzenie należy oddawać dostawcy względnie do centrum odzysku surowców wtórnych do ponownego wykorzystania.

Informacje na temat obecnie obowiązujących sposobów usuwania można uzyskać u dostawcy lub w zarządzie gminy.

Należy przestrzegać następujących zaleceń

Gniazdo wtykowe sieci zasilającej musi być zabezpieczone bezpiecznikiem 16 A.

Jeżeli bezpiecznik zadziała przy włączeniu urządzenia, może to być spowodowane tym, że równocześnie inne urządzenia elektryczne o większej mocy przyłączeniowej podłączone są do tego samego obwodu prądowego.

Zadziałania bezpiecznika można uniknąć, ustawiając przed włączeniem urządzenia najniższy stopień mocy i wybierając wyższy stopień dopiero po włączeniu urządzenia.

Proszę rozłożyć strony z ilustracjami!

Przed pierwszym użyciem

Rysunek

1*

Wsunąć i zatrzasnąć uchwyt na wężu ssącym.

Uruchomienie

Rysunek

2

a) Wzębić króciec węża ssącego w otworze ssawnym.

b) Przy usuwaniu węża ssącego wcisnąć oba noski wzębiające i wyciągnąć wąż.

Rysunek

3

Złączyć uchwyt i rurę ssacą.

Rysunek

4*

Złączyć ssawkę do podłóg i rurę ssacą / teleskopową.

Rysunek

5*

a) Złączyć rury ssące.

b) Odblokować rurę teleskopową poprzez przesunięcie przycisku przesuwnego / tulei przesuwnej w kierunku wskazywanym przez strzałkę i ustawić odpowiednią długość.

Rysunek

6

Uchwycić wtyczkę przewodu zasilającego, wyciągnąć na odpowiednią długość i wsunąć wtyczkę w gniazdo.

Rysunek

7

Włączyć / wyłączyć odkurzacz poprzez naciśnięcie włącznika / wyłącznika w kierunku wskazywanym przez strzałkę.

Rysunek

8

Regulacja siły ssania poprzez przekręcanie przycisku włączania/ wyłączania w kierunku wskazywanym przez strzałkę.

Odkurzanie

Rysunek 9

Ustawianie ssawki do podłóg:
a) Dywany i wykładziny dywanowe
b) Gładkie podłogi

Rysunek 10

W zależności od potrzeby nasadzić ssawkę na rurę ssącą lub uchwyt:

a) Ssawka do szczelin do odkurzania spoin i narożników itp.
b) Ssawka do obić do odkurzania mebli tapicerskich, zasłon itp.

Rysunek 11

W czasie krótkich przerw w odkurzaniu można skorzystać z zaczepu umieszczonego z tyłu urządzenia.

Wsunąć hak przy ssawce do podłóg we Percentienie na spodzie urządzenia.

Rysunek 12

W czasie odkurzania np. na schodach, urządzenie można transportować trzymając za oba uchwyty.

Po pracy

Rysunek 13

Wyciągnąć wtyczkę przewodu zasilającego. Krótko pociągnąć i puścić przewód zasilający (przewód zostanie automatycznie zwinięty).

Rysunek 14

Do odstawiania / transportowania urządzenia można korzystać z zaczepu rury ssącej znajdującego się na spodzie urządzenia. Ustawić urządzenie pionowo. Wsunąć hak przy ssawce do podłóg we wgłębienie na spodzie urządzenia.

Nabyty przez Państwa odkurzacz umożliwia zasysanie z powierzchni podłogi wszelkiego rodzaju zanieczyszczeń suchych, zarówno przy zastosowaniu pojemnika na pył, jak i worka filtrującego.

Zalecane jest stosowanie

• pojemnika na pył zwłaszcza przy majsterkowaniu, np. do usuwania wiórów z cięcia piłą, itp.
• worka filtrującego przede wszystkim do zwykłego czyszczenia w gospodarstwie domowym.

Praca z pojemnikiem na pył typu

Rysunek 15

W celu uzyskania optymalnych wyników odkurzania należy ustawić regulator mocy na pozycję maksymalną.

Tylko w przypadku odkurzania bardzo delikatnych materiałów zalecane jest zmniejszenie mocy ssania.

Uwaga: Wskaźnik wymiany filtra działa prawidłowo tylko w połączeniu z workiem filtrującym.

Opróżnianie pojemnika na pył

W celu osiągnięcia optymalnego wyniku odkurzania, pojemnik na pył należy opróżniać po każdym odkurzaniu.

Rysunek 16

Otworzyć pokrywę komory pyłowej poprzez naciśnięcie dźwigni zamykającej w kierunku wskazanym przez strzałkę.

Rysunek 17

Wyjąć pojemnik na pył z urządzenia.

Rysunek 18

■Oba zatrzaski klapy dennej zwolnić w kierunku wskazywanym przez strzałkę, otworzyć klapę do oporu, opróżnić pojemnik z zanieczyszczeń.
■W przypadku dużego zanieczyszczenia klapy dennej (duży brud), przed zamknięciem należy ją ochyścić, np. przez odkurzenie ssawką do szczelin.
(W tym celu do urządzenia należy koniecznie włożyć worek filtrujący - patrz rysunek 25)
■Zamknąć klapę denną i zatrzasnąć w słyszalny sposób.

Rysunek 19

Ponownie włożyć pojemnik na pył do urządzenia i zamknąć pokrywę komory pyłowej.

Uwaga: Po wielokrotnym odkurzaniu wnętrze
- pojemnika na pył może ulec porysowaniu i zmatowieniu. Jednakże nie wywiera to w żadnym wypadku wpływu na funkcjonowanie odkurzacza, tzn. jest on w dalszym ciągu sprawny.

Czyszczenie filtra trwałego i mikrofiltra pojemnika na pył

Kiedy trzeba przeprowadzać czyszczenie:

■Po każdym zakłóceniu funkcjonowania, tzn. po każdym usunięciu zatkania.
■Najpóźniej co pół roku.

Rysunek 20

■Wcisnąć nakładkę zamykającą znajdująca się z tyłu pojemnika do wewnątrz i wyjąć mikrofiltr ze zbiornika.
■Wyjąć filtr trwały z dna pojemnika.

Rysunek 21

■ Wymyć mikrofiltr i filtr trwały.
Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny.
■ Po oczyszczeniu włożyć filtr trwały w dno pojemnika.
Nałożyć mikrofiltr na pojemnik i zamknąć w kierunku wskazywanym przez strzałkę. Zatrzasnąć nakładkę zamykającą w słyszalny sposób.

Zakłócenia funkcjonowania

Usuwanie zatkania pojemnika na pył.

Rysunek 22

■Opróżnić pojemnik (patrz rysunek 20)
■Poluzować zatkanie np. za pomocą śrubokręta i wytrzepać lub odessać drugim odkurzaczem. (W celu odessania zatkania do urządzenia należy koniecznie włożyć worek filtrujący - patrz rysunek 25)
■Zamknąć klapę denną i zatrzasnąć w słyszalny sposób.

Uwaga: Po każdym zakłóceniu

- funkcjonowania mikrofiltr i filtr trwały muszą zostać oczyszczone (patrz rysunek 20 oraz 21).

Praca z wykorzystaniem worka filtrującego

W razie potrzeby zamiast pojemnik na pył można również użyć worka filtrującego.

Oznaczenie opakowania filtrów wymiennych: VZ52AFG1.

Rysunek 23

■Otworzyć pokrywę urządzenia (patrz rysunek 16)
■Wyjąć pojemnik na pył i włożyć worek filtrujący.
■Zamknąć pokrywę urządzenia.

Nabyli Państwo urządzenie charakteryzujące się dużą mocą i siłą ssania.

Z tego względu ustawianie maksymalnej mocy zalecane jest wyłącznie do czyszczenia bardzo zanieczyszczonych wykładzin podłogowych o niskim włosiu lub twardych podłoży.

Regulator siły ssania (patrz rysunek 8) umożliwia bezstopniowe ustawianie wymaganej siły ssania.

■Niski zakres mocy:
Do odkurzania delikatnych materiałów, np. firan.

■Średni zakres mocy:

Do codziennego czyszczenia przy małym zanieczyszczeniu.

■Duży zakres mocy:

Do czyszczenia wytrzymałych wykładzin podłogowych, twardych podłoży oraz przy dużym zanieczyszczeniu.

Wymiana worka filtrującego

Rysunek

24*

Jeśli przy ssawce podłogowej uniesionej znad powierzchni podłogi i ustawieniu najwyższej mocy ssania wskaźnik wymiany filtra w pokrywie jest całkowicie wypełniony na żółto, trzeba wymienić worek filtrujący, również wtedy, gdy nie jest on całkowicie wypełniony. W tym przypadku konieczność wymiany powoduje rodzaj wypełnienia.

Ssawka, rura ssąca i wąż ssący nie mogą być przy tym zatkane, ponieważ to również powoduje uruchomienie wskaźnika wymiany filtra.

Uwaga: Wskaźnik wymiany filtra działa
- prawidłowo tylko w połączeniu z workiem filtrującym.

Rysunek

25

Otworzyć pokrywę poprzez naciśnięcie dźwigni zamykającej w kierunku wskazanym przez strzałkę.

Rysunek

26

Zamknąć worek filtrujący poprzez pociągnięcie za pokrywę zamykającą i wyjąć go.

Rysunek

27

Włożyć nowy worek filtrujący w uchwyt i zamknąć pokrywę urządzenia.

Uwaga: Pokrywę komory pyłowej można
- zamknąć tylko przy włóżonym worku filtrującym względnie filtrze tekstylnym lub pojemniku na pył.

Czyszczenie filtra zabezpieczającego silnik

Filtr zabezpieczający silnik należy czyścić w regularnych odstępach czasu poprzez wytrzepanie względnie wymycie!

Rysunek

28*

■ Otworzyć pokrywę komory pyłowej (patrz rysunek 16).
■ Wyciągnąć filtr zabezpieczający silnik w kierunku wskazywanym przez strzałkę.
■ Oczyscić filtr zabezpieczający silnik poprzez wytrzepanie.
■ W przypadku dużego zanieczyszczenia filtr zabezpieczający silnik należy wymyć. Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny.
■ Po czyszczeniu, wsunąć filtr zabezpieczający silnik w urządzenie i zamknąć pokrywę komory pyłowej.

Konserwacja

Przed każdym czyszczeniem odkurzacza trzeba go wyłączyć i wyciągnąć wtyczkę z gniazda zasilającego. Odkuracz i elementy wyposażenia z tworzywa sztucznego mogą być czyszczone dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.

Nie wolno stosować żadnych środków
- szorujących, do czyszczenia szkła lub uniwersalnych środków czyszczących. W żadnym wypadku odkurzacza nie wolno zanurzać w wodzie.

Komorę pyłową można w razie potrzeby oczyścić za pomocą drugiego odkurzacza lub po prostu suchą ścierką / pędzlem.

Zastrzega się wprowadzanie zmian technicznych.

Описание на прибора

BSH Ssrzet Gospodarstwan

Domowego

Al. Jerozolimskie 183

02222 Warszawa

Tel.: '0801 191 534

Fax: [phone]

[e-mail]

PT Portugal

BSH P Electrodomésticos Lda.

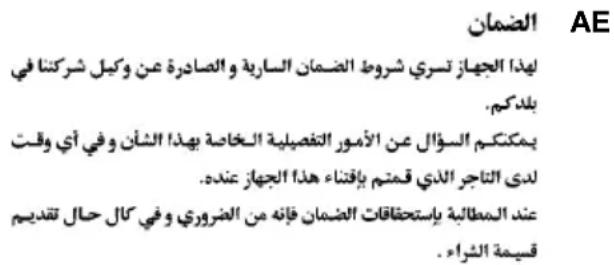

Dla urządzenia obowiązuja, warunki gwarancyjne wydane przez nasze przedstawjcielstwo w kraju zakupu. O szczególach moźecie sie, Państwo dowledzieć u sprzedawcy, u którego dokonano zakupu urządzenia. Przy korzystaniu ze świadczeń gwarancyjnych wymagane jest przedłożenie dowodu zakupu.

Urządzenie to oznaczono zgodnie z europejską wytyczną 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych (waste electrical and electronic equipment - WEEE). Wytyczna ta określa ramy obowiązującego w całej Unii Europejskiej odbioru i wtórnego wykorzystania starych urządzeń.

bg
