Inhalt

Betriebszeiten 6

Lieferumfang

6

EG-Deklaracja zgodności 102

Symbole na pile łańcuchowej 103

Symbole w instrukcji obsługi 103

Użytkowanie zgodne z przeznaczeniem 103

Pozostałe ryzyko 103

Wskazówki bezpieczeństwa 104

— Odzież ochronna 104
— Przed piłowaniem 104
— Bezpieczeństwo elektryczne 105
- Obsługa 105
— Podczas piłowania 105
— Odbicie cięcia 106
— Ogólne uwagi 106

Montaż 107

Przed pierwszym uruchomieniem 107

— Smarowanie łańcucha 107

— Wypełnienie zbiornika z olejem 107

Rozruch 107

— Przyłączenie zasilania 107
— Włączenie/ wyłączenie 107
— Hamulec łańcuchowy 108
— Kontrola hamulca łańcuchowego 108
— Napięcie łańcucha piły 108

Wskazówki dotyczące pracy (techniki piłowania) 108

Konserwacja i czyszczenie 109

• Konserwacja 109
  — Ostrzenie piły łańcuchowej 109
  — Wymiana łańcucha piły i miecza 110
  — Koło łańcucha 110
  — Sprawdzenie automatyki olejowej 110
  — Czyszczenie 110

Transport 110

Składowanie 110

Gwarancja 111

Możliwe zakłócenia 111

Dane techniczne 112

Opis urządzenia / Części zamienne 112

Czasy pracy

Przed uruchomieniem urządzenia należy zapoznać się z krajowymi (lokalnymi) przepisami ochrony przed hałasem.

Zakres dostawy

Po rozpakowaniu zawartości kartonów sprawdź

▶ ich kompletność
▶ ewentualne uszkodzenia transportowe

Swoje zastrzeżenia zgłoś natychmiast sprzedawcy, dostawcy lub producentowi Późniejsze reklamacje nie będą uznawane.

• 1 Piła łańcuchowa
• 1 Prowadnica szynowa
• 1 Lańcuch piły
• 1 Ostona tańcucha
• 1 Instrukcja obsługi

EG-Deklaracja z godności

stosownie do Wytycznych 98/37 EG

Niniejszym my, firma

ATIKA GmbH & Co. KG

Schinkelstraße 97

59227 Ahlen

Germany

oświadcza, przyjmując na siebie wyłączną odpowiedzialność, że następujący produkt,

Piła Łańcuchowa Typ KSL 2401/40

jest zgodny z postanowieniami dyrektyw Wspólnoty Europejskiej oraz następujących, innych dyrektyw:

Postępowanie szacunku zgodności: 2000/14/EG - Wyrostek robaczkowy V.

Mierzony poziom ciśnienia akustycznego LWA 106,1 dB (A).

Gwarantowany poziom ciśnienia akustycznego L_WA 110 dB (A).

Zastosowane zostały następujące normy zharmonizowane:

EN 55014-1:2006, EN 55014-2:1997+A1 EN 61000-3-2:2006, EN 61000-3-3:1995+A1+A2 EN 60745-1:2006, EN 60745-2-13:2007 ZEK 01.1-08 / 06.08

Przechowywanie dokumentacji technicznej:

ATIKA GmbH & Co. KG – Biuro Techniczne – Schinkelstraße 97 - 59227 Ahlen - Germany

Badanie typu przeprowadzone przez:

Intertek Germany GmbH

Certyfikat nr: 07SHW3215-03

Ahlen, 09.09.2009

Symbole na pile łańcuchowej

Ostrzeżenie! Piła może spowodować poważne obrażenia!

Przed uruchomieniem urządzenia należy dokładnie przeczytać instrukcję obsługi i stosować się do zamieszczonych w niej wskazówek.

Przed rozpoczęciem wykonywania napraw, czynności obsługowo-koserwacyjnych oraz czyszczenia urządzenia należy wyłączyć silnik i wyjąć wtyczkę z gniazda zasilania sieciowego.

Jeśli przewód zasilający jest uszkodzony lub przerwany należy natychmiast wyciągnąć wtyczkę zasilającą.

Należy nosić kask ochronny, okulary ochronne oraz ochronę słuchu.

Należy nosić rękawice ochronne.

Nie pozostawiać na deszczu. Chronić przed wilgocią.

Długość prowadnica szynowa 460 mm

Maksymalna długość cięcia 400 mm.

Urządzenia elektryczne nie nadają się do wyrzucania z odpadami domowymi. Urządzenia, osprzęt i opakowania należy poddawać ekologicznemu recyklingowi.

Zgodnie z dyrektywą europejską 2002/96/WE w sprawie urządzeń elektrycznych i niesprawne urządzenia należy gromadzić oddzielnie i poddawać utylizacji zgodnie z zasadami ochrony środowiska.

Symbole w instruką i obsługi

	Istniejące zagrożenie lub niebezpieczna sytuacja. Nieprzestrzeganie tej wskazówki może spowodować zranienia osób lub szkody rzeczowe.
	Wskazówki ważne dla właściwego obchodzenia się z pilarką. Nieprzestrzeganie tych wskazówek może spowodować zakłócenia w pracy urządzenia.
	Wskazówki eksploatacyjne. Tak oznaczone wskazówki pomagają w optymalnym wykorzystywaniu wszystkich funkcji pilarki.
	Montaż, obsługa i konserwacja pilarki. Tu znajdziesz ważne wskazówki dotyczące poprawnej eksploatacji.
	Ważne wskazówki na temat ochrony środowiska. Nieprzestrzeganie niniejszych wskazówek może prowadzić do zanieczyszczenia środowiska.

Użytkowanie zgodne z przeznaczeniem

■ Piła łańcuchowa jest przeznaczona do

- cięcia pniaków, gałęzi, belek drewnianych, desek itp. oraz może być wykorzystywana do cięcia zarówno wszerz jak i wdłuż.

— ścinania drzew.

■ Piły łańcuchowej nie należy używać do cięcia materiałów budowlanych oraz materiałów z tworzywa sztucznego.
■ Piła łańcuchowa przeznaczona jest wyłącznie zastosowań prywatnych w domu i ogrodzie działkowym.
Piła łańcuchowa nie jest przystosowana do prac leśnych (wycinanie i okrzesywanie w lesie). Poprzez połączenie kablem nie jest zagwarantowane konieczne bezpieczeństwo użytkownika.
Do pojęcia eksploatacji zgodnej z przeznaczeniem zalicza się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.
■ Każdy inny przypadek użytkowania maszyny, niż podany w instrukcji obsługi, uważa się za niezgodny z przeznaczeniem. Za szkody powstałe w wyniku niezgodnego z przeznaczeniem użytkowania producent nie odpowiada: związane z tym ryzyko ponosi wyłącznie użytkownik.

Pozostałe ryzyko

⚠️ Także w przypadku eksploatacji maszyny zgodnej z przeznaczeniem i przestrzegania relevantnych przepisów bezpieczeństwa praca z pilarką może być związana z pewnym resztkowym ryzykiem spowodowanym względami konstrukcyjnymi.

Ryzyko to można zminimalizować przestrzegając wskazówek bezpieczeństwa oraz zasad dotyczących eksploatacji zgodnej z przeznaczeniem.

Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód.

■ Niebezpieczeństwo odrzutu podczas dotknięcia ostrza prowadnicy za pomocą stałego przedmiotu.
■ Niebezpieczeństwo zranienia palców oraz dłoni poprzez urządzenie (łańcuch piły)
■ Niebezpieczeństwo zranienia w wyniku odrzucanych części elementu obrabianego.
■ Niebezpieczeństwo porażenia prądem.
■ Zagrożenie porażenia prądem w przypadku niefachowego wykonania przyłącza elektrycznego.
■ Dotknięcie części znajdujących się pod napięciem w przypadku otwarcia podzespołów elektrycznych.
■ Uszkodzenie słuchu w przypadku dłuższej pracy bez stosowania ochrony słuchu.
■ Zagrożenie pożarem ponadło, pomimo podjęcia wszystkich działań zabezpieczających, mogą istnieć inne, nieprzewidywalne ryzyka.

Wskazówki bezpieczeństwa

By chronić siebie niniejszych innych przed możliwymi zranieniami, należy przestrzegać niniejszych wskazówek.

Te wskazówki bezpieczeństwa (instrukcję obsługi) należy zawsze przechowywać razem z piłą łańcuchową.

⚠️ Piła łańcuchowa może być obsługiwana wyłącznie przez osoby z wystarczającym doświadczeniem.

⚠️ Piłę łańcuchową można wypożyczać lub przekazywać wyłącznie osobą potrafiącym się nią obsługiwać. Wówczas zawsze należy również przekazań niniejszą instrukcję obsługi.

Prace naprawcze na urządzeniu może podejmować wyłącznie producent lub wskazane przez niego firmy.

■ Pierwszy użytkownik

Kto pracuje po raz pierwszy z piłą łańcuchową musi otrzymać od doświadczonych osób praktyczne wskazówki dotyczące użycia piły łańcuchowej oraz wyposażenie ochronne. Pierwszy użytkownik powinien najpierw poćwiczyć cięcie drewna okrągłego na boźle do piłowania lub stojaku.

■ Osoby niepełnoletnie nie mogą używać urządzenia.

■ Pracować uważnie i zwracać uwagę na wykonywane czynności. Zachować rozsądek podczas pracy. Nie używać urządzenia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas używania urządzenia może doprowadzić do poważnych obrażeń.

■ Przy pomocy niniejszej instrukcji należy zapoznać się z urządzeniem przed rozpoczęciem użytkowania.

■ Nie należy stosować urządzenia do celów, do których nie jest ono przeznaczone (użytkowanie zgodnie przeznaczeniem).

⚠️ Sprzęt ochrony indywidualnej

■ Nie wolno pracować bez odpowiedniego sprzętu ochronnego:

• Nie nosić zbyt luźnej odzieży ani ozdób, ponieważ mogą się zaczepić o ruchome elementy urządzenia
  — Długie włosy zakryć siatką
• Sprawdzony kask ochronny w sytuacjach, w których musimy się liczyć ze zranieniami (np. w przypadku wycinania drzew lub obcinania gałęzi)

- ochrona twarzy

- ochrona słuchu

— spodnie i rękawice z zabezpieczeniem przed przecięciem

- antypoślizgowe buty (obuwie bezpieczeństwa) z zabezpieczeniem przed przecięciem i osłoną na palce

⚠️ Bezpieczeństwo - przed piłowaniem

Przed uruchomieniem i regularnie podczas piłowania należy sprawdzać. Należy stosować się do zaleceń podanych w odpowiednich punktach instrukcji obsługi:

■ Czy piła łańcuchowa jest kompletnie i prawidłowo zamontowana?
■ Czy piła łańcuchowa znajduje się w dobrym i bezpiecznym stanie?
■ Używać wyłącznie odpowiedniej kombinacji prowadnica szynowa-łańcuch, zgodnie z opisem w punkcie „Dane techniczne” Nieprawidłowe kombinacje zwiększają niebezpieczeństwo odrzutu piły.
■ Czy zbiornik oleju (smarowanie łańcucha) jest napełniony? Należy regularnie sprawdzić poziom oleju. Poziom oleju należy uzupełniać - łańcuch nie może pracować bez smarowania.
■ Czy łańcuch piły jest prawidłowo napięty?

Należy przestrzegać punktów zawartych w rozdziale „Napinanie łańcucha piły”.

■ Czy łańcuch piły jest prawidłowo naostrzony?
Należy używać wyłącznie dobrze naostrzonych łańcuchów pił, ponieważ tępe łańcuchy nie tylko podwyższają ryzyko odrzucenia, ale również obciążają silnik.
■ Czy hamulec łańcucha jest zwolniony i pracuje bez zarzutów?
Należy przestrzegać punktów zawartych w rozdziale „Kontrola hamulca łańcucha”.
■ Czy uchwyt piły jest czysty i suchy – wolny od oleju i żywicy?
■ Upewnić się przed rozpoczęciem pracy, czy:

• w obszarze roboczym nie znajdują się inne osoby, dzieci lub zwierzęta
• jest zapewniona możliwość cofnięcia się bez przeszkód
• obszar przy nogach jest wolny od ciał obcych, zarośli i gałęzi.
• jest zagwarantowana statyczna pozycja.

■ Czy miejsce pracy jest wolne od przedmiotów, o które się można potknąć? W miejscu pracy utrzymuj ład i porządek! Bałagan może być przyczyną powstania wypadków - wskutek potknięcia!
■ Uwzględnij wpływ środowiska:

– Nienależny pracować na śniegu, lodzie lub na świeżo obranym drzewie – możliwość ześlizgnięcia się.
- Nie należy pracować w warunkach złego oświetlenia (np. podczas mgły, deszczu, zamieci śnieżnej czy zmroku) Można nie rozpoznać szczegółów w obszarze cięcia – niebezpieczeństwo wypadku!
– Nie należy używać piły łańcuchowej w pobliżu palnych cieczy lub gazów. Zagrożenie pożarem!

■ Użytkownik jest odpowiedzialny za wypadki lub niebezpieczeństwa, które pojawią się względem innych osób lub ich własności.

⚠️ Bezpieczeństwo elektryczne

■ Przyłącze elektryczne należy wykonać według IEC 60 245 (H 07 RN-F) kablem o minimalnym przekroju żył

— 1,5 mm² - dla długości kabla do 25 m
- 2,5 mm² - dla długości kabla powyżej 25m

■ Długie i cienkie przewody zasilające powodują spadek napięcia. Silnik nie osiąga wtedy swej maksymalnej mocy i następuje pogorszenie pracy urządzenia.
■ Wtyczki i gniazda wtykowe przy kablach przyłączeniowych muszą być wykonane z gumy, miękkiego PCW lub innego materiału termoplastycznego tej samej mechanicznej trwałości lub powinny być powleczone tym materiałem.
■ Gniazdo wtykowe dla kabla przyłączeniowego musi być chronione przed woda rozpryskową.
■ Przy układaniu przewodu zasilającego zwracać uwagę na to, aby nie stanowił on przeszkody, nie został zgnieciony, załamany i aby złącze wtykowe nie zostało zmoczone.
■ Nie wykorzystuj kabla do celów, do których nie jest przystosowany. Chron kabel przed wysoką temperatura, kontaktem z olejami oraz uszkodzeniami mechanicznymi na ostrych krawędziach. Nie wyciągaj wtyczki z gniazdka pociągając za kabel.
■ Podczas u żywania bębna do nawijania kabla kabel należy w pełni rozwinąć.
■ Kontroluj regularnie kable przedłużające, jeżeli są uszkodzone – wymień je.
■ Nie stosuj uszkodzonych elementów przyłączowych.
■ Przy pracy na wolnym powietrzu stosuj wyłącznie dopuszczone do tego celu i odpowiednio oznakowane przedłużacze.
■ Nie stosuj żadnych prowizorycznych przyłączy elektrycznych.
Należy się chronić przed porażeniem prądem. Należy unikać kontaktu z uziemionymi elementami (np. rury, elementy grzewcze, piece, lodówki itd.)
■ Urządzenia nie wolno spryskiwać woda. (źródło niebezpieczeństwa – prąd elektryczny).
■ Nigdy nie mostkuj i nie wyłączaj mechanizmów ochronnych.
■ Podłączyć urządzenie przez wyłącznik różnicowopрядowy (30 mA).

⚠ Wykonanie przyłącza elektrycznego oraz napraw części elektrycznych maszyny należy powierzać koncesjonowanemu personelowi elektrotechnicznemu lub zlecać w naszych punktach serwisowych. Przestrzegać lokalnych przepisów dotyczących działań ochronnych.
⚠️ Naprawy innych części maszyny należy powierzać producentowi lub w którymś z jego punktów serwisowych.
⚠ Stosować wyłącznie oryginalne części zamienne. Stosowanie innych części zamiennych i innego wyposażenia może sprzyjać zwiększeniu zagrożenia wypadkowego. Producent maszyny nie odpowiada za wynikające stąd szkody.

⚠️ Bezpieczeństwo - obsługa

■ 14 Nigdy nie należy ciąć piłą jedną ręką. Piłę zawsze należy trzymać mocno obiema rękami, lewa ręką na przednim uchwycie (4) i prawa na tylnym uchwycie (17).

■ Piłę należy utrzymywać lekko po prawej stronie od swojego własnego ciała.
■ Należy unikać nienormalnych postaw ciała. Należy zawsze utrzymywać równowagę. Nie należy pracować z wychyloną górną częścią ciała.
■ Nigdy nie należy pracować

— z rozciagniętymi ramionami
— powyżej poziomu ramion
— w ciężko osiągalnych miejscach
- na drabinie, na rusztowaniu roboczym lub stojąc na drzewie.

■ Podczas wyszukiwania drzew używać hamulca łańcuchowego.
Podczas przerw w pracy piła powinna być zabezpieczona (założyć osłonę na łańcuch, włączyć hamulec łańcuchowy) i położona w bezpiecznym miejscu. Należy ją zabezpieczyć przed dostępem osób postronnych.

⚠️ Bezpieczeństwo - podczas cięcia

■ Nie pracować samotnie. Utrzymywać stale kontakt głosowy lub wizualny z innymi osobami, aby w razie potrzeby mogły pospieszyć z pomocą.
■ W razie zagrożenia natychmiast wyłączyć silnik.
■ Nigdy nie należy zostawiać piły bez nadzoru.
■ W razie jakichkolwiek dolegliwości natychmiast zakończyć pracę (np. bóle głowy, nudności itp.). Występuje wtedy zwiększone niebezpieczeństwo wypadku!
Podczas włączania należy piłę łańcuchową bezpiecznie podeprzeć i bezpiecznie trzymać. Łańcuch oraz miecz muszą być zwolnione.
Należy rozpocząć cięcie dopiero wówczas, gdy łańcuch piły osiągnął pełną liczbę obrotów.
■ Maszyny nie przeciążaj! Praca w podanym zakresie mocy jest korzystniejsza i pewniejsza.
■ Podczas cięcia należy robić przerwy, tak by mógł się schłodzić silnik elektryczny.
■ Nie stawiać nagrzanej piły w suchej trawie lub na łatwopalnych przedmiotach.
■ Berühren Sie niemals mit der laufenden Säge Drahtzäune oder den Boden.
■ Należy uważać by drzewo było wolne od ciał obcych (kamienie, gwoździe itd.).
■ Należy się zatroszczyć by drzewo podczas piłowania nie obracało się.
■ Rozłupane drzewo należy ciąć uważnie. Istnieje zagrożenie zranienia poprzez zrywane części drzewa.
■ Uważać na odrzucanie piły pamiętając o odpowiednim prowadzeniu.

Uwaga: Wskazówki dot. bezpieczeństwa - odrzut piły.

■ 15 Należy używać odboju pazurowego (16) do unieruchomienia piły łańcuchowej na drewnie. Należy używać odboju pazurowego jako dźwigni podczas używania cięcia.
■ Nie należy używać piły do podnoszenia lub poruszania drzewa.

Należy pracować z piłą łańcuchową w taki sposób, by odbój pazurowy wytwarzał lekki docisk dźwigni. Podczas cięcia piły nie należy dociskać siłą.
Podczas cięcia twardszych konarów lub pni należy oprzeć odbój pazurowy na głębszym punkcie. Następnie zwolnić odbój z drewna i osadzić go ponownie głębiej. Nie należy przy tym usuwać piły z drewna.
■ Na końcu cięcia należy być uważnym. Jak tylko piła wyjdzie z drzewa zmienia się siła ciężaru. Istnieje niebezpieczeństwo wypadku dla stóp i nóg.
■ Należy usunąć piłę łańcuchową z nacięcia wyłącznie z pracującym łańcuchem.
- Jeśli łańcuch zakleszczy się w drzewie należy natychmiast wyłączyć urządzenie. Nie należy używać klinów, by wyciągnąć ponownie miecz.

Wibracje

Jeśli osoby z zaburzeniami układu krążenia są zbyt często narażone na wibracje, mogą nastąpić uszkodzenia systemu nerwowego lub naczyń krwionośnych.

Wibracje można zredukować:

• poprzez nałożenie mocnych, ciepłych rękawic roboczych
• poprzez skrócenie czasu pracy (stosować liczne długie przerwy)

Należy udać się do lekarza w przypadku obrzęku palców, złego samopoczucia lub utraty czucia w placach.

⚠️ Bezpieczeństwo - odrzuty

■ Czym jest odrzut cięcia? Odrzut cięcia jest nagłym odbiciem wzwyz pracującej piły łańcuchowej w kierunku użytkownika.

Powstaje, gdy

• 11 Koniec miecza (w sposób nieumyślny) dotyka piłowanego materiału lub innych stałych przedmiotów.
  —łańcuch zakleszczy się przy końcu miecza.

Piła łańcuchowa reaguje w sposób niekontrolowany i powoduje często ciężkie zranienia u użytkownika.

⚠ Cięcia boczne, ukośne i wzdłużne należy wykonywać z podwyższoną uwagą, ponieważ w ich przypadku nie jest stosowany odbój pazurowy.

Jak można uniknąć odbicia piły?

■ 14 Piłę łańcuchową należy mocno trzymać obiema rękami.
■ 13 W celu zapewnienia lepszej kontroli należy ciąć dolną krawędzią prowadnicy. Piłę należy przystawiać możliwie płasko.
■ 11 Nie piłować szpicem miecza.
■ 12 Piłowanie górną krawędzią może spowodować odbicie, gdy łańcuch się zakleszczy lub natrafi na twardy przedmiot w drewnie.
■ Rozpoczynać cięcie wyłącznie z pracującą piłą.
- Pracować wyłącznie z ostrym lub prawidłowo naostrzonym łańcuchem piły
- Należy pracować wyłącznie z prawidłowo napiętym łańcuchem piły.
■ 15 Odboju pazurowego używać jako dźwigni.

■ Nigdy nie pracować powyżej wysokości ramion.
- Nigdy nie przepiłowywać konarów na jeden raz. Podczas wycinania konarów należy uważać, by nie dotykać innej gałęzi.
- Podczas przycinania na długość należy używać kozła do piłowania.
- Cięcia przebijające mogą być wykonywane wyłącznie przez przeszkolony personel.

Ogólne wskazówki bezpieczeństwa

■ W następujących przypadkach maszynę należy wyłączyć, a wtyczkę kabla zasilającego wyciągnąć z gniazdka:

- Dotknięcia przez piłę łańcuchową gruntu, kamieni, gwoździ lub innych ciał obcych ⇒ Natychmiast należy sprawdzić łańcuch i miecz

— podczas przeprowadzania napraw
— podczas konserwacji i czyszczenia
— podczas usuwania zakłóceń
— przerwane przewody przyłączeniowe
- należy sprawdzić przewody przyłączeniowe, czy te nie są splątane lub uszkodzone
- transport
— napięcie łańcucha
— wymiana łańcucha
— pozostawienie maszyny (również w trakcie krótkich przerw)

■ Należy starannie pielęgnować piłę łańcuchową:

• Zawsze należy utrzymywać swoje narzędzia ostre i czyste, dzięki temu one pracują lepiej i wydaniej.
  – Należy przestrzegać przepisów dotyczących konserwacji oraz wskazówek dotyczących smarowanie i wymiany narzadzia.
  – Uchwyty utrzymywać w stanie suchym i nie zanieczyszczonym żywicą, olejem czy smarem.

■ Skontroluj, czy maszyna nie jest uszkodzona:

• Przed dalszym użyciem maszyny należy dokładnie sprawdzić urządzenia zabezpieczające i lekko uszkodzone elementy pod kątem nienagannego i zgodnego z przeznaczeniem działania.
• Sprawdź, czy części ruchome należycie funkcjonują, czy nie są blokowane oraz, czy jakieś części nie uległy uszkodzeniu. Dla zapewnienia poprawnej eksploatacji pilarki wszystkie jej części muszą zostać należycie zamontowane i muszą spełniać wszystkie stawiane wymogi.
• Naprawę lub wymianę uszkodzonych mechanizmów zabezpieczających oraz części należy zlecić w koncesjonowanym specjalistycznym warsztacie, o ile w instrukcji obsługi brak innych ustaleń.
• Uszkodzone lub nieczytelne etykiety bezpieczeństwa należy wymienić na nowe.

■ Nie zostawiać narzędzi!

Przed każdym włączeniem sprawdzić, czy wszystkie narzędzia zostały usunięte.

■ Wyposażenie, którego w danej chwili nie używasz, przechowuj w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.

PL

Nie wykonywać żadnych dalszych napraw maszyny oprócz napraw opisanych w rozdziale "Konserwacja", lecz zwrócić się bezpośrednio do producenta lub właściwego serwisu klienta.
⚠️ Naprawy innych części maszyny należy powierzać producentowi lub w którymś z jego punktów serwisowych.
⚠ Stosować wyłącznie oryginalne części zamienne. Stosowanie innych części zamiennych i innego wyposażenia może sprzyjać zwiększeniu zagrożenia wypadkowego. Producent maszyny nie odpowiada za wynikające stąd szkody

Montaż

⚠️ Piłę łańcuchową można przyłączyć do sieci elektrycznej dopiero po pełnym montażu.
⚠️ Niebezpieczeństwo zranienia! Podczas montażu należy nosić rękawice ochronne.

→ 1 Ułożyć piłę łańcuchową na płaskiej powierzchni.
→ Należy zdjąć pokrywę (10) odkręcając śrubę mocującą (11).
→ 2 Należy nałożyć miecz.
→ Należy ułożyć łańcuch piły na obiegającej miecz szczelinie prowadzącej.

⚠️ Należy uważać na prawidłowy kierunek biegu elementów łańcucha. 0

3 Podczas montażu należy uważać na to, by elementy piły leżały prawidłowo w szczelinie prowadzącej miecza (13).

Czy łańcuch piły trudno daje się założyć na koło łańcuchowe?

Obrócić napinacz łańcucha (21) w kierunku przeciwnym do ruchu wskazówek zegara, aż zakładanie łańcucha na koło łańcuchowe będzie łatwe. Następnie obrócić napinacz łańcucha (21) w kierunku zgodnym z ruchem wskazówek zegara, aż łańcuch zostanie dobrze naprężony.

→ Należy ponownie nałożyć pokrywę (10).
⇒ Napiąć łańcuch piły w taki sposób w jaki zostało to opisane w rozdziale „Napięcie piły łańcucha”.

Przed pierwszym uruchomieniem

Smarowanie łańcucha

Pila łańcuchowa nie jest dostarczana w stanie wypełnienia olejem dla pił łańcuchowych.
① Nie wolno używać piły bez smarowania łańcucha. Używanie maszyny bez oleju do smarowania łańcucha prowadzi do uszkodzenia łańcucha i miecza

Trwałość urządzenia i wydajność cięcia łańcucha zależy od optymalnego smarowania. Podczas pracy piła łańcuchowa smarowana jest automatycznie przez kanał smarowania olejem.

Wypełnienie zbiornika z olejem:

→ Położyć piłę łańcuchową na przystosowanym podłożu.
→ 4 Należy odkręcić zamknięcie zbiornika z olejem (9).
→ Należy wypełnić zbiornik oleju olejem ulegającym degradacji biologicznej (ok. 90 ml). Stan wypełnienia zbiornika można zobaczyć w okienku wziernikowym (17). Dla lekkiego wypełniania zbiornika należy używać lejka.

⚠️ Podczas wypełniania zbiornika należy uważać by do jego środka nie dostały się zanieczyszczenia.

⇒ Należy ponownie dokręcić zamknięcie zbiornika z olejem.

Nie należy używać oleju pochodzącego z recyklingu lub starego oleju. Podczas użycia oleju niedopuszczonego do pił łańcuchowych wygasa gwarancja na urządzenie.

Rozruch

i Przyłączenie zasilania

■ Porównaj napięcie podane na tabliczce znamionowej, np. 230 V z napięciem w sieci zasilającej, pilarkę podłącz do odpowiednio i zgodnie z przepisami uziemionego gniazdka wtykowego.
Zastosuj gniazdo wtykowe ze stykiem ochronnym, napięcie sieciowe 230 V z wyłącznikiem ochronnym różnicowym (wyłącznik różnicowo-prądowy 30 mA).
■ Stosować przedłużenia przewodów zasilania sieciowego o wystarczającym przekroju.

Włączenie / wyłączenie

Nie należy używać urządzenia, gdy

— włącznik nie da się włączyć i wyłączyć.
— łańcuchy i hamulec silnika nie działają prawidłowo

Wyłączniki muszą być niezwłocznie naprawiane lub wymieniane przez serwis.

Podczas włączania piłę łańcuchową należy bezpiecznie podeprzeć i bezpiecznie trzymać. łańcuch oraz miecz muszą być zwolnione.

5 Zwolnić hamulec łańcucha. Docisnąć z przodu osłone (3) do przedniego uchwytu. Piła jest gotowa do pracy.

Włączenie

8 Nacisnąć i przytrzymać blokadę włączającą (5). Następnie nacisnąć włącznik/wyłącznik (6). Ponownie zwolnić blokadę włączenia.

Wyłączenie

→ 8 Zwolnić włącznik/ wyłącznik.

Hamulec łańcuchowy

Hamulec łańcucha jest mechanizmem zabezpieczającym, który włącza się przy uderzeniu wstecznym piły łańcuchowej poprzez przednią ochronę ręczną lub po zwolnieniu włącznika/ wyłącznika. Piła łańcuchowa zatrzymuje się bezpośrednio (< 0,1 sek.).

Kontrola hamulca łańcuchowego

Sprawność hamulca należy sprawdzać przed każdym rozpoczęciem pracy.

• Uruchomić silnik - patrz „Uruchamianie piły”.
• Trzymać mocno oboma rękami piłę.
  6 Docisnąć wierzchem dłoni do przedniej osłony dłoni (3) (pos. 2).

⚠️ Łańcuch musi się natychmiast zatrzymać!

Nie wolno używać piły bez sprawnych hamulców. Należy zwrócić się do producenta lub serwisu!

Napięcie łańcucha piły

• Przed włączeniem lub sprawdzaniem napięcia łańcucha piły należy wyciągnąć wtyczkę sieciową.
• Należy nosić rękawice ochronne, by zapobiegać zranieniom.

Należy sprawdzać napięcie łańcucha piły przed

→ rozpoczęciem pracy
→ po pierwszych cięciach
→ podczas cięcia regularnie co 10 minut

Wyłącznie dzięki prawidłowo napiętemu łańcuchowi piły oraz wystarczającemu smarowaniu użytkownik ma wpływ na trwałość maszyny.

Należy przestrzegać następujących punktów:

→ nowy łańcuch piły musi być często napinany, aż się dotrze.
⇒ w przypadku nagrzania łańcucha do temperatury roboczej łańcuch się rozciąga i musi być często napinany.

⚠ Po zakończeniu cięcia należy ponownie poluzować łańcuch piły, ponieważ podczas schładzania doszłoby do za dużych napięć w pile łańcuchowej.

⇒ Jeśli łańcuch drga lub występuje z prowadnic należy go od razu napiąć.

Napięcie łańcucha:

9 Poluzować śrubę mocującą (11) 1 - 2 obroty w ruchu przeciwnym do wskazówek zegara.
Należy stopniowo przekręcić pierścień napinający łańcuch (12) zgodnie z ruchem wskazówek zegara aż do prawidłowego napięcia łańcucha. Efekt zazębienia zapobiega poluzowaniu się napięcia łańcucha.

Śruba mocująca (11) przekręca się, ewentualnie podczas procesu napinania musi zostać ponownie poluzowania.

⇒ 10 Lańcuch piły jest prawidłowo napięty, kiedy po środku miecza może zostać podniesiony o ok. 3-4 mm.

⇒ Należy przekręcić pierścień napinający (12) w kierunku przeciwnym odruchu wskazówek zegara, jeśli łańcuch piły jest za mocno napięty.
⇒ Należy ponownie dokręcić ręką śrubę mocującą.
⇒ Należy sprawdzić, czy ogniwa łańcucha leżą prawidłowo w szparze prowadzącej.

Wskazówki dotyczące pracy techniki piłowania

Wskazówki dodatkowe dotyczące cięcia pniaków

■ Pniak przeznaczony do cięcia nigdy nie powinien zostać położony na ziemi. Pniak należy tak podeprzeć, by nacięcie się nie zamykało a łańcuch nie zacisnął się w drewnie. Należy używać bezpiecznej podkładki (np. Kozła do cięcia). Należy unikać dotykania podłoża przez wierzchołek miecza i łańcuch piły.
■ Przed cięciem krótszych pniaków należy je odpowiednio ułożyć i zamocować.
■ Unikać cięcia cienkich lasek lub tarcicy. Piła łańcuchowa nie jest przystosowana do takiej pracy.
■ Cięcie wzdłużne należy przeprowadzać ze szczególną starannością, ponieważ wówczas nie jest używany odbój pazurowy. Należy unikać odbicia piły, w którym piła prowadzona jest w kąt płaski.
■ Podczas prac przy zboczu, zawsze należy się ustawiać powyżej lub po boku od pniaka wzgl. leżącego materiału do cięcia. Należy uważać na toczące się pniaki.

Wskazówki dodatkowe dotyczące cięcia drewna w stanie napreżenia

Jeśli poprzez cięcie uwalniane są będące w stanie napięcia konary, drzewa lub drewno, wówczas zalecane jest najwyższa uwaga. Materiał cięty może zareagować w sposób w pełni niekontrolowany i doprowadzić do ciężkich zranień lub nawet do śmierci.

⚠ Takie prace powinny być wykonywane wyłącznie przez przeszkolonych specjalistów.

$$ \Rightarrow \boxed {1 7} / \Rightarrow \boxed {1 8} / \Rightarrow \boxed {1 9} / \Rightarrow \boxed {2 0} $$

⚠ Wszystkie prace należy zaczynać od cięcia rozluźniającego

① po stronie nacisku i następnie cięcie oddzielające
② - piła łańcuchowa może się zacisnąć lub odbić.

→ 17 Drewno na górnej stronie w stanie naprężenia.

Należy wykonać pod spodem nacięcie (jedna trzecia średnicy pniaka) w kierunku ku górze.
② Należy następnie wykonać w tym samym miejscu od góry nacięcie, które przedzieli pniak.

→ 18 Drewno na dolnej stronie w stanie naprężenia.

① Należy wykonać na górze nacięcie (jedna trzecia średnicy pniaka) w kierunku dołu.
② Należy następnie wykonać w tym samym miejscu na dole nacięcie, które przedzieli pniak.

→ 19 Twarde pniaki i silne napięcie

Należy wykonać pod spodem nacięcie (jedna trzecia średnicy pniaka) w kierunku ku górze.

② Następnie należy wykonać w odstępie od pierwszego nacięcia drugie nacięcie, które przedzieli pniak.

20 Cięcie stopniowe

→ dla poziomych, nie przeciążonych jednostronnie gałęzi Gałąź spada w sposób kontrolowany, bez przechyłu w dół.

Należy wykonać pierwsze nacięcie od dołu, ok. jedna trzecia średnicy gałęzi.

② Drugie nacięcie jest wykonywane na tej samej wysokości, co pierwsze, lub też może być przesunięte dalej do wewnątrz (ujemny stopień złamania).

③ Usunąć pozostały fragment gałęzi.

Ścinanie drzew

⚠ Takie prace powinny być wykonywane wyłącznie przez przeszkolonych specjalistów.

Należy pamiętać o długości miecza. Za pomocą tej piły mogą być ścinane tylko drzewa, których średnica jest mniejsza niż długość miecza.

■ 21 Należy zabezpieczyć miejsce pracy przed rozpoczęciem wycinania drzew. ⚠️ Należy uważać na to by w obszarze wycinania drzewa nie przebywały żadne zwierzęta i osoby. Zagrożenie dla życia!

■ 21 Należy się upewnić, że obszar roboczy wokół pnia jest wolny od rzeczy, o które można się potknąć oraz że użytkownik ma wolną drogę ucieczki (F).

■ 21 Przed wycinaniem drzewa należy ustalić kierunek (C) jego przewrócenia się. Należy przy tym uwzględnić punkt ciężkości korony, sąsiednie drzewa, kierunek zbocza, stan zdrowia drzewa oraz kierunek wiatru. Po tej stronie należy wykonać nacięcie wycinające.

■ Pień oczyścić z przeszkadzających gałęzi itp. i zapewnić sobie stabilną pozycję na nogach.

Należy dokładnie oczyścić stopę pnia – piasek i kamienie oraz inne ciała obce mogą stępić lub uszkodzić łańcuch.

Należy uwzględnić stan zdrowia drzewa – trzeba być ostrożnym przy pniach ze skazami lub przy martwym drzewie (drewno suche, zbutwiałe lub obumarłe).

■ 22 Technika ścinania drzew:

Należy wykonać w pniu nacięcie na ok. 1/3 średnicy drzewa. Należy wykonać najpierw poziome nacięcie i następnie jako drugie nacięcie powyżej pod kątem 45°.

Przed rozpoczęciem cięcia krzyknąć "Uwaga" lub "Drzewo spada".

Należy ciąć wyłącznie po przeciwległej stronie pnia poziome nacięcie powalające. To cięcie powinno znajdować się nieco wyżej (ok. 4 cm) od poziomego nacięcia.

W żadnym wypadku nie wolno przecinać pnia. Ok. 1/10 średnicy pnia powinna pozostać. W przypadku, gdy drzewo zaczyna się przedwcześnie przewracać natychmiast należy wyciągnąć pię z nacięcia i odstąpić na bok.

Należy wbić klin w poziome nacięcie, by przewrócić drzewo.

Gdy drzewo zaczyna upadać należy uważać na spadające poniżej konary i gałęzie.

Konserwacja i czyszczenie

Przed każdą czynnością związaną z konserwacją / czyszczeniem urządzenia

• wyłączyć urządzenie
  – Odczekać do momentu zatrzymania się piły
• wyciągnąć wtyczkę z gniazda

Prace związane z konserwacją i czyszczeniem urządzenia, które wykraczają poza zakres opisany w niniejszym rozdziale, mogą być wykonywane wyłącznie przez Producenta lub wyznaczone przez niego firmy.

Urządzenia zabezpieczające, które zostały usunięte w celu umożliwiaenia przeprowadzenia prac konserwacyjnych i czyszczenia muszą zostać prawidłowo założone na swoje miejsce i sprawdzone.

Używać wyłącznie części oryginalnych. Inne części mogą być przyczyną nieprzewidywalnych szkód i obrażeń.

Konserwacja

⚠️ Należy nosić rękawice, by zapobiec możliwym zranieniom.

By zagwarantować długie i pewne używanie pił łańcuchowych, należy regularnie przeprowadzać następujące prace konserwacyjne.

Należy sprawdzić piłę łańcuchową pod względem widocznych braków jak

— luźny, zwisający lub uszkodzony łańcuch piły
- luźne mocowania
– Zużyte lub uszkodzone elementy maszyny

Przed każdym użyciem należy sprawdzić piłę pod względem

• Zużycia, w szczególności łańcucha, prowadnica szynowa i koła łańcucha.
• Prawidłowo zamontowanych i nienaruszonych pokryw lun elementów zabezpieczających.

Konieczne naprawy lub prace konserwacyjne powinny być przeprowadzone przed zastosowaniem piły łańcuchowej.

Ostrzenie piły łańcuchowej

Wyłącznie za pomocą ostrych i czystych narzędzi można pracować bezpiecznie i prawidłowo. Uszkodzone lub żle naostrzone łańcuchy zwiększają niebezpieczeństwo odrzucania piły podczas cięcia!

Łańcuch wymaga ostrzenia, gdy

zamiast wiórów wyrzucany jest tylko pył drzewny
→ piła podczas cięcia musi być pchana.

Dla początkujących użytkowników: Ostrzenie łańcucha powierzyć specjalisiście/serwisowi.

Można samodzielnie naostrzyć piłę łańcuchową również naszym urządzeniem do ostrzenia pił łańcuchowych KSG 220 (nr artykułu 302360).

Typ łańcucha	Oregon 91 VG 057X
odległość ogranicznika głębokości T	.025" (.64 mm)
kąt ostrzenia α	30°
kąt natarcia β	60°
długość zęba strugającego a	min. 3 mm

Wymiana łańcucha piły i prowadnica szynowa

Prowadnica szynowa i łańcuch piły poddane są największym obciążeniom pod względem ścieralności. Jeśli nie można zapewnić nienagannego działania piły, wówczas należy wymienić łańcuch i miecz piły.

→ 1 Ułożyć piłę tańcuchową na płaskiej powierzchni.
⇒ 1 Należy zdjąć pokrywę (10) odkręcając śrubę mocującą (11).
3 Należy przekręcić napinacz łańcucha (21) w kierunku przeciwnym do ruchu wskazówek zegara, by poluzować nieco łańcuch piły.

⇒ Należy zdjąć prowadnica szynowa i łańcuch piły.

⇒ Należy dokładnie przeczyścić szczelinę prowadząca, jeśli wymieniany jest łańcuch.

3 Podczas montażu należy uważać na to, by elementy piły leżały prawidłowo w szczelinie prowadzącej miecza (13).

⇒ Obrócić napinacz łańcucha (21) w kierunku zgodnym z ruchem wskazówek zegara, aż łańcuch zostanie dobrze napreżony.

⇒ Należy ponownie nałożyć pokrywę (10).

⇒ Napiąć łańcuch piły w taki sposób w jaki zostało to opisane w rozdziale „Napięcie piły łańcucha”.

Koło łańcucha

Obciążenie koła łańcucha jest szczególnie (13) jest szczególnie duże. Należy regularnie sprawdzać zęby koła łańcucha pod względem zużycia lub uszkodzeń.

i Zużyte lub uszkodzone koło łańcucha obniża żywotność piły łańcuchowej i powinno z tego względu być bezzwłocznie wymienione przez serwis klienta.

Sprawdzenie automatyki olejowej

Sprawdzenie działania automatycznego smarowania łańcucha wygląda w sposób następujący: należy włączyć piłę łańcuchową i skierować jej wierzchołek w kierunku znajdującego się na ziemi kartonu lub papieru.

⚠️ Nie należy dotykać podłoża łańcuchem. Należy zachować odstęp bezpieczeństwa 20 cm.

Jeśli podczas kontroli pojawi się powiększający się ślad oleju, wówczas automatyka olejowa pracuje bez zarzutów.

Jeśli mimo pełnego zbiornika oleju nie pojawi się żaden ślad oleju

→ 16 należy przeczyścić kanał przepływowy oleju (14) oraz górny otwór napinający łańcuch (15)
⇒ Jeśli nie przyniesie to skutku, wówczas należy zwrócić się do serwisu klienta.

Czyszczenie

Należy starannie czyścić piłę łańcuchową po każdym użyciu, by zachować jej nienaganne działanie.

⇒ Należy czyścić obudowę miękką szczotką lub suchą szmatką.

⚠️ Nie można używać wody, rozpuszczalników i środków polerujących.

⇒ Należy uważać, by szczelina wentylacyjna dla chłodzenia silnika była wolna (niebezpieczeństwo przegrzania).
W przypadku silnych zabrudzeń lub zażywiczenia łańcucha należy go włożyć na kilka godzin do naczynia z środkiem czyszczącym łańcuchy. Następnie należy spłukać łańcuch czystą wodą.
→ Za pomocą szczotki należy uwolnić od wszystkich zanieczyszczeń koło łańcucha oraz mocowanie miecza.
⇒ Kanał przepływu oleju należy przeczyścić za pomocą czystej szmatki.

Transport

Przed każdym transportem wyciągaj wtyczkę sieciową.

⚠ Pię należy transportować wyłącznie z nałożoną osłoną łancucha.

Transportować urządzenie w samochodzie tylko w bagażniku lub na oddzielnej powierzchni transportowej. Zabezpieczyć urządzenie przed przewróceniem.

Składowanie

■ Nieużywane urządzenie przechowuj w suchym, zamkniętym i niedostępnym dla dzieci pomieszczeniu.
■ Przed dłuższym składowaniem pilarki przestrzegaj następujących zasad, aby przedłużyć jej żywotność i zapewnić prostą obsługę:

→ dokładnie wyczyść pilarkę.

→ Należy usunąć olej ze zbiornika oleju.

Wskazówka:

Po dłuższym czasie oleje łańcuchowe mają skłonności wypełniania się osadem. Z tego powodu system olejowy przed dłuższym składowaniem powinien być przepłukany środkiem czyszczącym piły łańcuchowe. Należy wypełnić oczyszczalnik do połowy (ok. 50 ml.) w zbiorniku oleju. Należy zamknąć zbiornik. Należy wyłączyć piłę łańcuchową bez zamontowanego prowadnica szynowa i łańcucha tak długo, aż cały środek czyszczący wystąpi przez otwór olejowy piły.

→ Łańcuch piły należy na krótko włożyć do kąpieli olejowej oraz zwinąć ją jednocześnie w papier.

Gwarancja

Proszę przestrzegać załączonego oświadczenia gwarancyjnego.

Możliwe zakłócenia

Przed każdą naprawą

— wyłączyć urządzenie
— Odczekać do momentu zatrzymania się piły
— wyciągnąć wtyczkę z gniazda

Po każdej naprawie uruchomić i sprawdzić wszystkie urządzenia zabezpieczające.

Zakłócenie	Możliwa przyczyna	Usunięcie
Po włączeniu piła nie pracuje.	Hamulec łańcuchowybrak prądkabel przedłużający uszkodzonyUszkodzenie wtyczki, silnika lub wyłącznika.	zwolnić hamulec łańcuchaSprawdzić zasilanie, gniazdko, bezpiecznikSprawdzić kabel przedłużający, uszkodzony kabel bezzwłocznie wymienić.sprawdzenie i naprawę zlecić koncesjonowanemu, fachowemu personelowi elektrotechnicznemu, uszkodzone części wymienić stosując oryginale części zamienne
Piła łańcuchowa pracuje z przerwami	zewnętrzny styk chwiejnywewnętrzny styk chwiejnywłącznik/ wyłącznik jest uszkodzony	Sprawdzić zasilanie, gniazdko, bezpiecznikSprawdzić kabel przedłużający, uszkodzony kabel bezzwłocznie wymienić.Należy zwrócić się do serwisu.
Piła łańcuchowa skubie wibruje lub nie tnie prawidłowo	tępy łańcuchwytarty łańcuchnapięcie łańcuchaŁańcuch błędnie zamontowany (zęby wskazują błędny kierunek)	Naostrzyć lub wymienić łańcuchwymienić łańcuchsprawdzić i ustawić łańcuchzamontować łańcuch na nowo
Piła łańcuchowa nie pracuje z pełną wydajnością	Kabel przedłużający za długi lub za mały przekrój kablaGniazdko sieciowe za daleko od głównego przyłącza sieciowego.	Należy użyć kabla przedłużającego o wystarczającym przekrojuUżyć gniazdka leżącego bliżej obszaru pracy.
Łańcuch piły jest gorący	Brak oleju w zbiornikuKanał przepływu oleju zablokowanyZa duże napięcie łańcuchatępy łańcuch	dopełnić olejprzeczyścić kanał olejowyUstawić napięcie łańcuchaNaostrzyć lub wymienić łańcuch
Brak smarowania piły łańcucha	Brak oleju w zbiornikukanał przepływu oleju zablokowany	dopełnić olejprzeczyścić kanał olejowy

Dane techniczne

Typ KSL 2401/40
Napięcie zasilania P _1 2400 W
Napięcie zasilania / Częstotliwość zasilania	230 V~ / 50 Hz
Prędkość piły łańcuchowej	14 m/s
Koło łańcuchowe (liczba zębów/podziałka)	7 x 3/8" (.9525)
Długość miecza 400 mm
Maks. pojemność zbiornika oleju	90 ml
Klasa bezpieczeństwa	II / ☐
Akustyczny poziom szumów L _PA *	97 dB (A)
Mierzony poziom ciśnienia akustycznego L _WA * 106,1 dB (A)
Gwarantowany poziom ciśnienia akustycznego L _WA * 110 dB (A)
Niepewność K _PA / K _WA 3,0 dB (A)
Wibracja ręki i ramienia a	hd = < 4,5 m/s ^2
Niepewność K 1,5 m/s ^2
Przyłącze odciągu ca. 5,8 kg
Typ łańcucha	91 VG
Podziałka/grubość ogniw nośnych	3/8" / .050" (1,3 mm)

* (mierzony według dyrktywy 2000/ 14/EG)

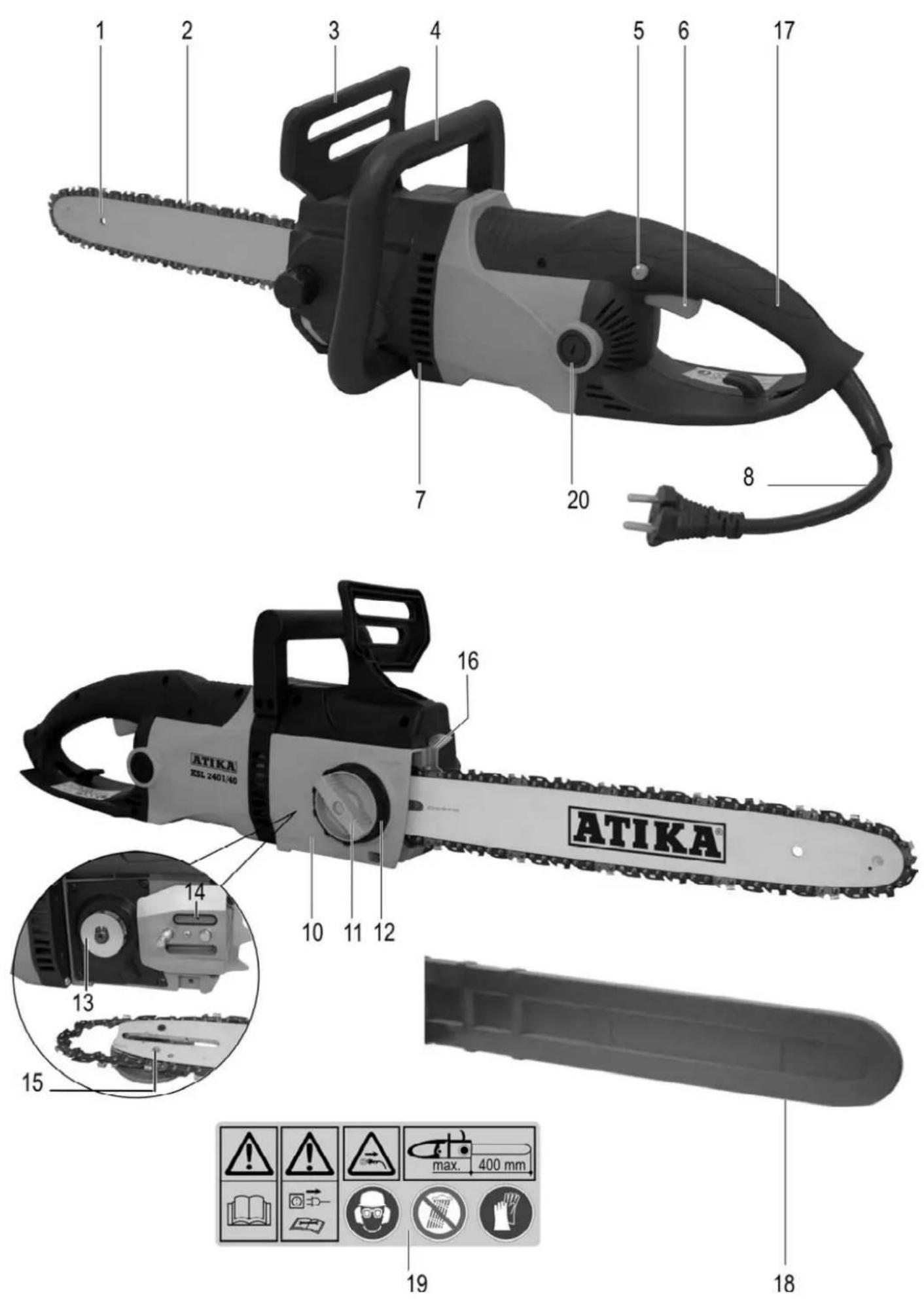

Opis urządzenia / Części zamienne

Pozycja	Nr zamówienia	Nazwa
1	362927	miecz
2	362926	łańcuch piły - 91 VG57X
3	364601	wyzwalacz hamulca piły
4	364597	przedni uchwyt
5		blokada włączenia
6		włącznik/ wyłącznik
7		szpara wentylacyjna silnik
8		przewód urządzenia z wtyczką
9	364600	zamknięcie zbiornika
10	364605	pokrywa
11		śruba mocująca

Pozycja	Nr zamówienia	Nazwa
12		pierścień napinania łańcucha
13	364604	koło łańcucha
14		kanał przepływu oleju
15		górny otwór napięcia łańcucha
16	364602	odbój pazurowy
17		tylny uchwyt
18	362921	zabezpieczenie łańcucha
19	364606	naklejka zabezpieczająca
20	364592	zestaw szczotek węglowych (bez ilustracji)
21		Napinacz łańcucha (bez ilustr.)
	400144	Olej do pił łańcuchowych 1 L

Cuprins

Timpi de utilizare 113

i Pripojenie na siet'
