INSTRUKCJA OBSŁUGI ScanJet 8270 HP

Podręcznik użytkownika

Podręcznik użytkownika

Polski hp® invent

Prawa autorskie i licencja

Z wyjątkiem przypadków przewidzianych prawem autorskim, reprodukowanie, adaptacja bądź tłumaczenie na inne języki tego materiału jest zabronione bez uprzedniej pisemnej zgody.

Zawarte tu informacje mogą zostać zmienione bez uprzedzenia.

Jedynymi gwarancjami udzielanymi na produkty i usługł HP są te, które zostały określone w wyrażonych oświadczeniach gwarancyjnych, dołączonych do produktów i usług. Żaden zapis niniejszego dokumentu nie może być interpretowany jako udzielenie dodatkowych gwarancji.

Firma HP nie ponosi odpowiedzialności za błędy techniczne, redakcyjne lub przeoczenia występujące w niniejszym dokumencie.

Znaki towarowe

ENERGY STAR jest zastrzeżonym znakiem usługowym Agencji Ochrony Środowiska (Environmental Protection Agency) USA.

Microsoft i Windows są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation.

Spis treści

1 Użytkowanie skanera ....5

Konfiguracja skanera ....5

Gdzie uzyskać dodatkowe informacje ....5

Korzystanie z oprogramowania HP Photosmart ....5

Opis panelu frontowego i akcesoriów ......6

Opis operacji skanowania ....7

Wybór rodzaju oryginału – dokument lub obraz ....8

Skanowanie dokumentów 9

Skanowanie obrazów 9

Skanowanie wielu obrazów za jednym razem 9

Skanowanie i edycja tekstu ....10

Zapisz dokument na dysku twardym, dyskietce lub płycie CD ....10

Wysyłanie zeskanowanego dokumentu lub zdjęcia pocztą e-mail ......10

Tworzenie kopii ....11

Anulowanie trwającego procesu skanowania ....11

Zmiana ustawień skanowania ....11

Używanie przycisku Oszczędzanie energii ....12

2 Skanowanie z automatycznego podajnika dokumentów (ADF) ......13

Materiały obsługiwane przez podajnik ADF 13

Umieszczanie oryginałów w podajniku ADF 13

Skanowanie dokumentów dwustronnych z podajnika ADF ....14

Wykonywanie kopii za pomocą podajnika ADF 14

3 Skanowanie za pomocą przystawki do skanowania materiałów przezroczystych (TMA) 15

Wskazówki dotyczące skanowania materiałów przezroczystych .....15

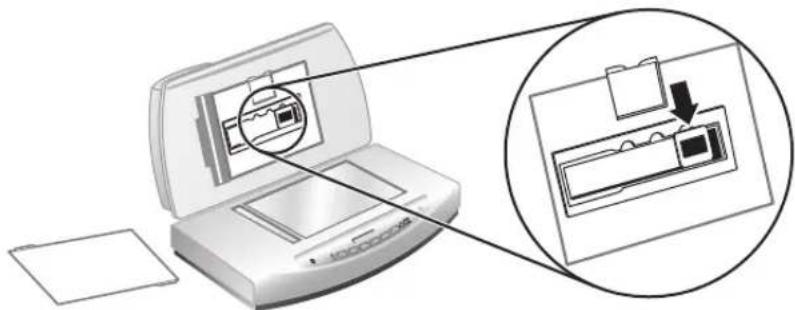

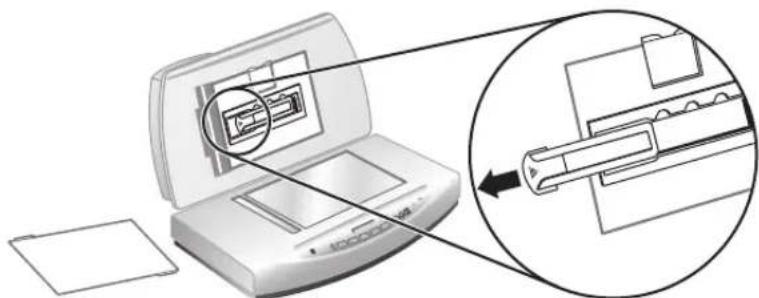

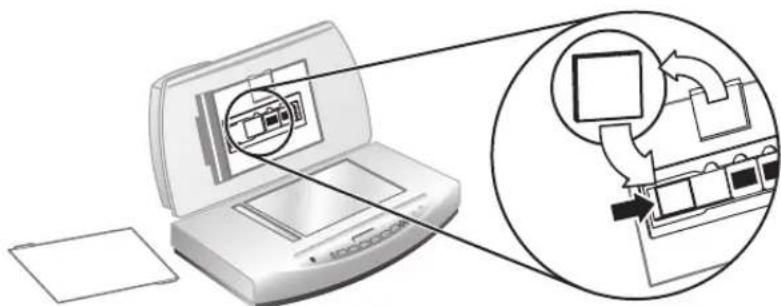

Skanowanie slajdów ....15

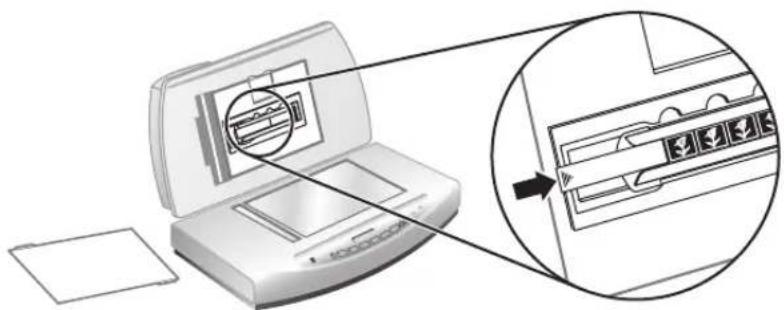

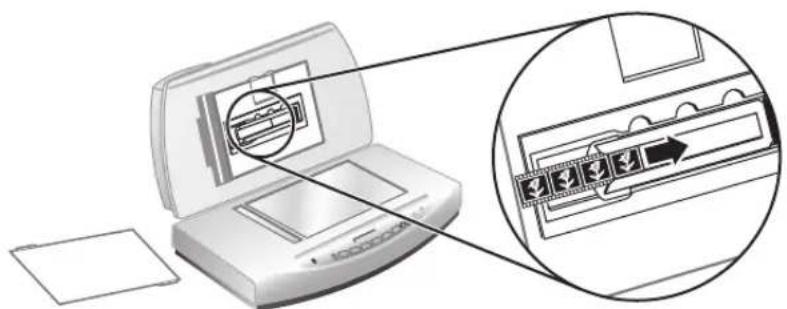

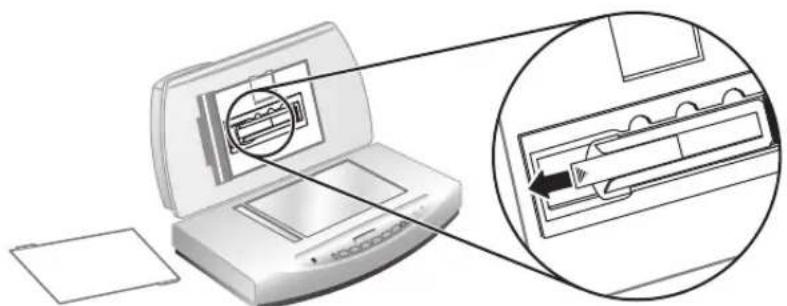

Skanowanie negatywów ....17

4 Czyszczenie i konserwacja ....19

Czyszczenie szyby skanera ....19

Czyszczenie przystawki do skanowania materiałów przezroczystych (TMA) .....19

Czyszczenie i konserwacja automatycznego podajnika dokumentów (ADF) .....20

Zamawianie materiałów eksploatacyjnych i środków czyszczących .....20

5 Rozwiązywanie problemów 21

Problemy z instalacją lub konfiguracją skanera ......21

Problemy z inicjalizacją skanera lub sprzętowe ......22

Problemy z działaniem skanera ....24

Slajdy, negatywy oraz tematy związane z przystawką TMA .....26

6 Pomoc techniczna 29

Witryna internetowa ułatwień dostępu ....29

Witryna internetowa HP Scanjet 29

Uzyskiwanie wsparcia technicznego 29

7 Informacje prawne i dane techniczne produktu 31

Dane techniczne skanera ....31

Dane techniczne przystawki do skanowania materiałów przezroczystych .....32

Automatyczny podajnik dokumentów (ADF) – dane techniczne ......32

Parametry środowiska pracy skanera oraz przystawek ADF i TMA ......33

1 Użytkowanie skanera

W tym podręczniku przedstawiono informacje na temat użytkowania skanera HP Scanjet 8270 i akcesoriów, rozwiązywania problemów podczas instalacji oraz uzyskania wsparcia technicznego.

Konfiguracja skanera

Informacje dotyczące konfigurowania skanera i instalowania oprogramowania do skanowania znajdują się na plakacie instalacyjnym dołączonym do skanera.

Gdzie uzyskać dodatkowe informacje

Więcej informacji o skanerze i oprogramowaniu można znaleźć w pomocy ekranowej. Jeśli zainstalowano dołączone do skanera oprogramowanie HP Photosmart, należy kliknąć dwukrotnie ikonę Centrum obsługi HP, która znajduje się na pulpicie, a następnie kliknąć Przewodnik ekranowy.

Korzystanie z oprogramowania HP Photosmart

Po zainstalowaniu oprogramowania HP Photosmart, na pulpicie pojawią się dwie nowe ikony. Otwierają one programy służące do skanowania oraz edycji zeskanowanych obrazów.

Aby uzyskać więcej informacji na temat korzystania z Centrum obsługi HP oraz oprogramowania HP Photosmart, należy skorzystać z Pomocy ekranowej.

Oprogramowanie Centrum obsługi HP umożliwia rozpoczęcie skanowania obrazów i dokumentów. Korzystając z programu Centrum obsługi HP można:

• Skanować i kopiować
• Uzyskać dostęp do pomocy oraz informacje dotyczące rozwiązywania problemów
• Uzyskać dostęp do programu HP Photosmart, aby edytować obrazy
• Zmieniać ustawienia i opcje skanowania

Oprogramowanie HP Photosmart jest przeznaczone do zarządzania obrazami, drukowania, archiwizowania i udostępniania ich po zeskanowaniu. Oprogramowania HP Photosmart można uruchomić z aplikacji Centrum obsługi HP lub klikając ikonę umieszczoną na pulpicie.

Aby rozpocząć skanowanie:

Kliknij dwukrotnie ikonę Centrum obsługi HP znajdującą się na pulpicie, wybierz kartę skanera, a następnie kliknij zadanie, które chcesz wykonać.

Uwaga Jeśli na pulpicie nie ma ikony Centrum obsługi HP, kliknij przycisk Start, następnie polecenie Programy lub Wszystkie programy, wybierz folder HP, a następnie kliknij ikone Centrum obsługi HP.

Opis panelu frontowego i akcesoriów

W tej części zawarto opis panelu frontowego skanera, przystawki do skanowania materiałów przezroczystych (TMA) oraz automatycznego podajnika dokumentów (ADF).

Przyciski panelu frontowego

Ikona	Nazwa funkcji Opis
	PrzyciskOszczędzanie energii	Włącza i wyłącza tryb Oszczędzanie energii.PrzyciskOszczędzanie energiimoże także być używany do całkowitego wyłączenia urządzenia. W tym celu należy nacisnąć i przytrzymać ten przycisk przez co najmniej 2 sekundy.
	PrzyciskMiejsce docelowe	Umożliwia wybór miejsca docelowego (aplikacji, np. edytora tekstu) dla skanowanego dokumentu.Miejsce docelowe jest wskazywane na wyświetlaczu panelu frontowego.Miejsce docelowe należy wybrać przez naciśnięciem przyciskuSkanujdokumentdo.
	PrzyciskSkanujdokument do	Umożliwia skanowanie oryginału i wysłanie danych do wybranego miejsca docelowego (aplikacji, np. edytora tekstu). Miejsce docelowe należy wybrać zapomocą przyciskuMiejscedocelowe.
[AZ59]	PrzyciskSkanujzdjęcie	Umożliwia skanowanie zdjęć, grafik, slajdów oraz negatywów do oprogramowania HP Photosmart.Słajdy i negatywy należy skanować przy użyciu przystawki do skanowania materiałów przezroczystych (TMA).
	PrzyciskEdytuj tekst (OCR)	Umożliwia skanowanie dokumentów tekstowych i obrazów oraz wyświetlenie edytowalnego tekstu w określonym edytorze tekstu.
	PrzyciskZapiszdokumenty	Umożliwia zeskanowanie dokumentu i zapisanie go jako pliku. Po zakończeniu skanowania zostaje wyświetlone okno dialogowe, w którym można podać nazwę pliku, jego typ oraz lokalizację na dysku.
	PrzyciskE-mail	Umożliwia skanowanie przy użyciu ustawienia kolorów jako skala szarości, aby można było wysłać plik pocztą e-mail oraz wysyła zeskanowany plik do klienta poczty e-mail (jeśli opcja jest obsługiwana).

(ciąg dalszy)

Ikona Nazwa funkcji Opis
		Istnieje możliwość skanowania obrazów, zdjęć oraz negatywów w kolorze.
	Przycisk Kopiuj	Umożliwia skanowanie wybranego elementu i wysłanie go do drukarki w celu sporządzenia kopii.
+ -	Przycisk Liczba kopii	Umożliwia wybór liczby kopii, które zostaną wydrukowane po naciśnięciu przycisku Kopiuj.
●○	Przycisk Kolor/Czarno-biały	Pozwala na wybór opcji skanowania w kolorze lub czarno-białego, po naciśnięciu przycisku Kopiuj.
	Przycisk Ustawienia przycisków	Otwiera okno dialogowe Ustawienia przycisków. Okno to umożliwia zmianę konfiguracji przycisków skanera.
×	Przycisk Anuluj	Umożliwia anulowanie rozpoczętego procesu skanowania lub anulowanie skanowania wielu dokumentów znajdujących się w automatycznym podajniku dokumentów (ADF).
16-znakowy wyświetlacz LCD		Pokazuje liczbę kopii, które zostaną wydrukowane po naciśnięciu przycisku Kopiuj. Wyświetla także informacje o stanie urządzenia oraz kody błędów pozwalające zidentyfikować problemy ze skanerem.

Przystawka do skanowania materiałów przezroczystych (TMA)

Przystawka do skanowania materiałów przezroczystych (TMA) umożliwia skanowanie 35-milimetrowych slajdów i negatywów. Aby uzyskać więcej informacji na temat przystawki TMA, zobacz Skanowanie za pomocą przystawki do skanowania materiałów przezroczystych (TMA) na stronie 15.

Automatyczny podajnik dokumentów (ADF)

Do skanera dołączony jest automatyczny podajnik dokumentów (ADF), którego można używać, aby szybko i w prosty sposób zeskanować wiele dokumentów. Aby uzyskać więcej informacji, zobacz Skanowanie z automatycznego podajnika dokumentów (ADF) na stronie 13.

Opis operacji skanowania

Skanowanie można rozpocząć na jeden z trzech sposobów:

• za pomocą przycisków panelu frontowego, które umożliwiają szybki dostęp do podstawowych funkcji,
• za pomocą oprogramowania Centrum obsługi HP, które pozwala dokładnie kontrolować proces skanowania,
  • za pomocą innych programów.

Rozdział 1

Skanowanie za pomocą przycisków panelu frontowego

Można korzystać z przycisków panelu frontowego skanera przy wykonywaniu podstawowych funkcji skanowania, takich jak skanowanie dokumentów czy obrazów. Instrukcje korzystania z przycisków panelu frontowego są zamieszczone w tym podręczniku.

Skanowanie z oprogramowania Centrum obsługi HP

Program Centrum obsługi HP zapewnia większą kontrolę nad procesem skanowania, na przykład umożliwia korzystanie z funkcji zaawansowanych i zmianę ustawień skanowania.

Uruchamianie programu Centrum obsługi HP:

1. Wykonaj jedną z poniższych czynności:

a. Na pulpicie systemu Windows kliknij dwukrotnie ikonę Centrum obsługi HP.
b. Na pasku zadań kliknij przycisk Start, wskaż polecenie Programy lub Wszystkie Programy, wskaż polecenie HP, a następnie kliknij Centrum obsługi HP.

1. Jeśli zainstalowanych jest kilka urządzeń HP, kliknij kartę skanera. W programie Centrum obsługi HP wyświetlane są tylko funkcje, ustawienia oraz opcje pomocy odpowiednie dla wybranego urządzenia HP.

Skanowanie z innych programów

Obraz można skanować bezpośrednio w dowolnym programie zgodnym ze standardem TWAIN. Zazwyczaj program taki można rozpoznać po tym, że jest w nim dostępne polecenie Acquire (Pobierz), Scan (Skanuj) lub Import New Object (Importuj nowy obiekt). W razie wątpliwości należy się zapoznać z dokumentacją programu.

Wybór rodzaju oryginału – dokument lub obraz

Dostępne są dwie opcje określające rodzaj oryginału: Dokument oraz Obraz. Na podstawie dokonanego wyboru optymalizowane są ustawienia skanera. Poniższe wskazówki powinny ułatwić wybranie właściwego typu oryginału.

Zawartość oryginału	Zalecany rodzaj oryginału
Tekst lub tekst z grafiką Dokument
Wydrukowana fotografia lub grafika Zdjęcie

Skanowanie dokumentów

Naciśnij przycisk Skanuj dokument do (☐), aby zeskanować dokumenty.

1. Umieść oryginały na szybie skanera stronę do zeskanowania skierowaną w dół lub w podajniku ADF stronę do zeskanowania skierowaną do góry.
2. Wybierz miejsce docelowe, naciskając przycisk Miejsce docelowe (♠♣) do momentu pojawienia się wybranego miejsca docelowego na wyświetlaczu panelu frontowego.
3. Naciśnij przycisk Skanuj dokument do. Dokument zostaje zeskanowany i wyświetlony w wybranym miejscu docelowym.

Uwaga Aby wyświetlić podgląd zeskanowanych dokumentów przed wysłaniem ich do miejsc docelowych, użyj programu Centrum obsługi HP. Zobacz Skanowanie z oprogramowania Centrum obsługi HP na stronie 8.

Skanowanie obrazów

Naciśnij przycisk Skanuj zdjęcie (☐), aby zeskanować zdjęcia.

Aby uzyskać informacje na temat skanowania slajdów i negatywów, zobacz Skanowanie za pomocą przystawki do skanowania materiałów przezroczystych (TMA) na stronie 15.

1. Umieść oryginał na szybie skanera stronę do zeskanowania w dół i zamknij pokrywę.
2. Naciśnij przycisk Skanuj zdjęcie. Zostanie wyświetlone okno dialogowe Skanowanie HP.

Uwaga Aby wyświetlić podgląd zeskanowanych dokumentów przed wysłaniem ich do miejsc docelowych, zaznacz opcję Pokaż podgląd w oknie dialogowym Skanowanie HP. Kliknij przycisk Akceptuj na ekranie podglądu, aby rozpocząć skanowanie.

1. Kliknij przycisk Skanuj.

2. Po zakończeniu skanowania, aby zeskanować inny obraz, umieść element na szybie skanera i kliknij przycisk Skanuj lub kliknij przycisk Gotowe. Zeskanowany obraz zostanie otwarty w programie HP Photosmart.

Skanowanie wielu obrazów za jednym razem

Z szyby skanera można skanować wiele obrazów za jednym razem.

Na szybie urządzenia HP należy ułożyć obrazy, które mają zostać zeskanowane. Aby uzyskać najlepsze wyniki, należy zostawić co najmniej 6 mm (0,25 cala) odstępu pomiędzy obrazami. Następnie należy postępować zgodnie z procedurą skanowania obrazów. Aby uzyskać więcej informacji, zobacz Skanowanie obrazów na stronie 9.

Skanowanie i edycja tekstu

Naciśnij przycisk Edytuj tekst (OCR) (T) aby zeskanować dokumenty i wysłać je do oprogramowania, które przekształci obraz na tekst i grafikę, a następnie wyśle dane do obsługianego edytora tekstu.

1. Umieść oryginał na szybie skanera stronę do zeskanowania skierowaną w dół lub w podajniku ADF stronę do zeskanowania skierowaną do góry.
2. Naciśnij przycisk Edytuj tekst (OCR). Zeskanowane elementy zostaną wyświetlone w programie Microsoft Word, jeśli jest dostępny, lub zapisane w pliku tekstowym (.rtf).

Zapisz dokument na dysku twardym, dyskietce lub płycie CD

Naciśnij przycisku Zapisz dokumenty (→), aby zapisać zeskanowane dokumenty na dysku, np. dysku twardym lub płycie CD.

1. Umieść oryginał na szybie skanera stronę do zeskanowania skierowaną w dół lub w podajniku ADF stronę do zeskanowania skierowaną do góry.
2. Naciśnij przycisk Zapisz dokumenty. Zostanie wyświetlone okno dialogowe Opcje zapisywania.
3. Wybierz folder, w którym ma zostać zapisany plik.
4. Wpisz nazwę pliku i wybierz jego typ, a następnie kliknij przycisk OK. Dokument zostaje zachowany w wybranym folderze.

Wysyłanie zeskanowanego dokumentu lub zdjęcia pocztą e-mail

Naciśnij przycisk E-mail (≡✉), aby zeskanować dokumenty lub obrazy i dołączyć je do wiadomości e-mail. Należy posiadać połączenie z Internetem oraz obsługiwany program pocztowy.

1. Umieść oryginał na szybie skanera stronę do zeskanowania skierowaną w dół lub w podajniku ADF stronę do zeskanowania skierowaną do góry.

Uwaga Aby skanować slajdy lub negatywy za pomocą przystawki TMA, należy użyć przycisku E-mail. Aby uzyskać więcej informacji, zobacz Skanowanie za pomocą przystawki do skanowania materiałów przezroczystych (TMA) na stronie 15.

1. Naciśnij przycisk E-mail. Zostanie wyświetlone okno dialogowe Skanowanie HP.
2. Wybierz opcję Dokument lub Obraz.

Uwaga Aby wyświetlić podgląd zeskanowanych dokumentów przed wysłaniem ich do miejsc docelowych, zaznacz opcję Pokaż podgląd w oknie dialogowym Skanowanie HP. Kliknij przycisk Akceptuj na ekranie podglądu, aby rozpocząć skanowanie.

1. Kliknij przycisk Skanuj.

Zostanie wyświetlone okno dialogowe Opcje zapisywania.

1. Wpisz nazwę pliku i wybierz jego typ, a następnie kliknij przycisk OK. Obszar właściwego skanowania zostaje zeskanowany, a program pocztowy zostaje otwarty. Zeskanowany obraz jest dołączony do wiadomości e-mail jako załącznik.
2. Dokończ wiadomość e-mail w zwykły sposób.

Uwaga 1 Aby przed wysłaniem zeskanowanego obrazu zobaczyć jego podgląd, należy kliknąć dwukrotnie załącznik w programie pocztowym.

Uwaga 2 Aby zmienić program pocztowy, należy otworzyć Centrum pomocy HP, następnie w menu Ustawienia wybrać opcję Ustawienia poczty e-mail. Zostanie wyświetlone okno dialogowe Ustawienia poczty e-mail. Należy w nim wybrać program e-mail, który ma być używany, a następnie kliknąć przycisk OK.

Tworzenie kopii

Naciśnij przycisk Kopiuj (☐), aby zeskanować oryginał i wysłać dane do drukarki.

1. Umieść oryginał na szybie skanera stronę do zeskanowania skierowaną w dół lub w podajniku ADF stronę do zeskanowania skierowaną do góry.

2. Wybierz opcje kopiowania:

3. Za pomocą przycisku Liczba kopii (+ -). Liczba kopii jest wskazywana na wyświetlaczu panelu frontowego.

4. Za pomocą przycisku Kolor/Czarno-biały (●○).

5. Naciśnij przycisk Kopiuj. Kopie zostają wydrukowane na domyślnej drukarce.

Anulowanie trwającego procesu skanowania

Aby anulować rozpoczęty proces skanowania lub skanowanie wielu dokumentów znajdujących się w podajniku ADF, należy wykonać jedną z poniższych czynności:

• Naciśnij przycisk Anuluj (X).
- Kliknij przycisk Anuluj w oknie dialogowym wyświetlanym podczas skanowania.

Zmiana ustawień skanowania

Ustawienie przycisków skanera można zmienić za pomocą przycisku Ustawienia przycisków (✗).

1. Naciśnij przycisk Ustawienia przycisków. Pojawi się okno dialogowe Przyciski skanowania panelu frontowego – ustawienia.
2. Kliknij odpowiednią kartę i zmień ustawienia.
3. Po zakończeniu kliknij przycisk OK.

Menu Ustawienia w oprogramowaniu Centrum obsługi HP umożliwia zmianę wielu ustawień, między innymi:

• Ustawienia przycisków na panelu frontowym skanera
• Ustawienia przycisków skanowania w oprogramowaniu Centrum obsługi HP
• Opcje skanowania, na przykład automatyczne naświetlanie

Rozdział 1

Używanie przycisku Oszczędzanie energii

Naciśnij przycisk Oszczędzanie energii (⊕) jeden raz, aby wyłączyć lampę, gdy skaner nie jest używany. Aby ponownie rozpocząć skanowanie wystarczy nacisnąć jeden z przycisków panelu frontowego.

Aby całkowicie wyłączyć skaner, naciśnij i przytrzymaj przycisk Oszczędzanie energii (⊥) przez dwie (2) sekundy.

Aby ponownie rozpocząć skanowanie po całkowitym wyłączeniu skanera, naciśnij jeden raz przycisk Oszczędzanie energii.

2 Skanowanie z automatycznego podajnika dokumentów (ADF)

W tej części przedstawiono informacje na temat używania automatycznego podajnika dokumentów (ADF) ze skanerem HP Scanjet 8270. Dostępne są akcesoria umożliwiające czyszczenie i konserwację podajnika ADF. Aby uzyskać więcej informacji, patrz Czyszczenie i konserwacja automatycznego podajnika dokumentów (ADF) na stronie 20.

Materiały obsługiwane przez podajnik ADF

Podajnik ADF pracuje w sposób optymalny, gdy oryginały spełniają następujące warunki techniczne:

• Standardowy format papieru: A4, letter oraz legal
• Niestandardowe formaty o rozmiarach od 88,9 mm x 127 mm (3,5 cala x 5 cali) do 216 mm x 356 mm (8,5 cala x 14 cali)
  • Gramatura od 60 do 90 g/m² (16 do 24 funtów)
• Materiały prostokątne lub kwadratowe, w dobrym stanie
• Materiały bez perforacji oraz dziur
• Materiały nie zawierające wilgotnego kleju, płynu korekcyjnego lub atramentu

Uwaga W podajniku ADF nie należy stosować papierów wielowarstwowych, materiałów przezroczystych, papieru gazetowego, papieru gumowanego oraz papieru niskogramaturowego.

Przed umieszczeniem oryginału w podajniku ADF, sprawdź i usuń:

• Zagięcia lub zagniecenia
- Zszywki, spinacze i inne przyczepione przedmioty

Jeśli oryginał nie spełnia powyższych warunków, należy skanować z szyby skanera.

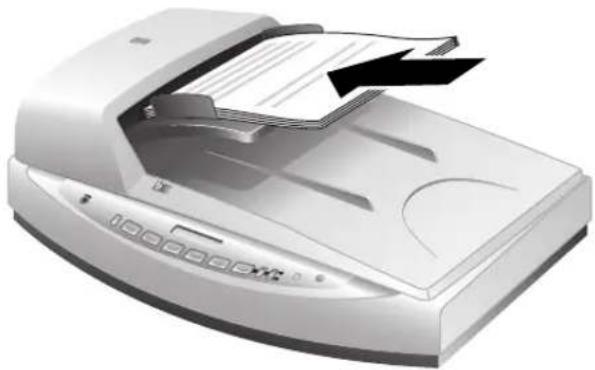

Umieszczanie oryginałów w podajniku ADF

1. Umieść w podajniku stos kartek o jednakowym rozmiarze, stronę do zeskanowania do góry, pierwszą stronę umieść na górze.

Rozdział 2

1. Dosuń prowadnice papieru tak, aby znajdowały się one na środku.
2. Aby rozpocząć skanowanie naciśnij przycisk na panelu frontowym skanera lub skorzystaj z oprogramowania Centrum obsługi HP.
3. Aby dokończyć skanowanie, postępuj zgodnie z wyświetlanymi na ekranie instrukcjami.

Skanowanie dokumentów dwustronnych z podajnika ADF

1. Załaduj oryginały. Zobacz Umieszczanie oryginałów w podajniku ADF na stronie 13.
2. Za pomocą przełącznika Dupleks na podajniku ADF wybierz dwustronne oryginały.

3. Uruchom program Centrum obsługi HP, a następnie kliknij przycisk Skanuj dokument. Zostanie wyświetlone okno dialogowe Skanowanie HP.

4. Kliknij przycisk Skanuj.

5. Po zakończeniu skanowania kliknij przycisk Gotowe. Oprogramowanie wysyła zeskanowany plik do odpowiedniej lokalizacji.

Uwaga W przypadku skanowania przy użyciu programu graficznego obsługującego standard TWAIN, oprogramowanie skanera stolikowego HP Scanjet 8270 – Document ISIS/TWAIN oferuje dodatkowe możliwości korekty jasności i kontrastu oraz zwiększoną wydajność i kontrolę podczas skanowania dwustronnych oryginałów. Aby uzyskać więcej informacji na temat instalacji oprogramowania Document ISIS/TWAIN skanera stolikowego HP Scanjet 8270, patrz Konfiguracja skanera na stronie 5.

Wykonywanie kopii za pomocą podajnika ADF

Za pomocą przycisku Kopiuj (☐) można skanować wiele oryginałów znajdujących się w podajniku ADF i wysyłać je do drukarki. Aby uzyskać więcej informacji, zobacz Tworzenie kopii na stronie 11.

3 Skanowanie za pomocą przystawki do skanowania materiałów przezroczystych (TMA)

Przystawka do skanowania materiałów przezroczystych (TMA) umożliwia skanowanie 35-milimetrowych slajdów i negatywów.

Wskazówki dotyczące skanowania materiałów przezroczystych

- Aby zeskanować materiał przezroczysty, który nie mieści się w przystawce do skanowania materiałów przezroczystych (TMA), należy umieścić go na szybie skanera, przykryć kartką białego papieru i zeskanować w zwykły sposób.

- Gdy jest skanowany 35-milimetrowy slajd lub negatyw, oprogramowanie skanera automatycznie powiększa obraz do rozmiaru około 10 cm x 15 cm (4 x 6 cali). Jeśli ostateczny obraz ma być większy lub mniejszy, należy za pomocą narzędzia Zmień rozmiar z oprogramowania skanera ustawić wielkość skalowania potrzebną do uzyskania ostatecznego rozmiaru obrazu. Skaner zeskanuje obiekt do wybranego rozmiaru i odpowiednio dopasuje rozdzielczość skanowania.

- Aby skanować przy użyciu przystawki TMA pozytywy, np. slajdy o formacie 35 mm, lub negatywy, naciśnij przycisk Skanuj zdjęcie (☑) na skanerze lub kliknij Skanuj film w programie Centrum obsługi HP.

Skanowanie slajdów

Aby zeskanować 35-milimetrowe slajdy, należy użyć uchwytu slajdów będącego częścią wbudowanej przystawki TMA.

1. Otwórz pokrywę skanera i wyjmij pokrywę przystawki TMA.

1. Wyjmij uchwyt negatywu z uchwytu slajdów, jeśli się tam znajduje.

Rozdział 3

1. Umieść do trzech slajdów w uchwycie slajdów. Slajdy należy wkładać ich przodem skierowanym do siebie.

1. Po włożeniu ostatniego slajdu, wsuń osłonę uchwytu.

Uwaga Ośłona uchwytu zapobiega nieprawidłowemu odbijaniu się światła podczas skanowania.

1. Zamknij pokrywę skanera.

2. Kliknij przycisk Skanuj zdjęcie (☐).

Zostanie wyświetlone okno dialogowe Skanowanie HP.

1. Wybierz opcję Obraz.

2. Wybierz opcję Skanuj pozytywy, w tym slajdy o formacie 35 mm, przy użyciu przystawki TMA.

Aby uzyskać podgląd skanowanego pliku, należy zaznaczyć opcję Pokaż podgląd lub rozpocząć operację skanowania z programu Centrum obsługi HP.

1. Kliknij przycisk Skanuj.

2. Aby zakończyć skanowanie, postępuj zgodnie z wyświetlanymi na ekranie instrukcjami.

Zeskanowany obiekt jest wysyłany do miejsca docelowego wybranego w oknie dialogowym Skanowanie HP.

1. Wyjmij slajdy po zakończeniu skanowania. Wlóż osłonę uchwytu, uchwyt negatywu oraz pokrywę przystawki TMA na swoje miejsce.

Skanowanie negatywów

Aby zeskanować 35-milimetrowe negatywy, należy użyć uchwytu negatywów będącego częścią wbudowanej przystawki TMA.

1. Otwórz pokrywę skanera i wyjmij pokrywę przystawki TMA.

1. Wyjmij osłone negatywów z uchwytu. Uchwyt negatywów znajduje się w uchwycie slajdów.

1. Wsuń kliszę negatywową do uchwytu, błyszczącą stronę w stronę szyby skanera (gdy pokrywa skanera jest zamknięta).

Uwaga Negatywy można bardzo łatwo uszkodzić. Należy trzymać je tylko za krawędzie.

1. W przypadku skanowania kliszy negatywowej z mniejszą ilością klatek niż cztery, należy wsunąć osłonę uchwytu negatywów do uchwytu tak, aby wypełniła wolne miejsce.

Uwaga Ośłona uchwytu zapobiega nieprawidłowemu odbijaniu się światła podczas skanowania.

1. Kliknij przycisk Skanuj zdjęcie (☐).

Zostanie wyświetlone okno dialogowe Skanowanie HP.

1. Wybierz opcję Obraz.

2. Wybierz opcję Skanuj negatywy za pomocą przystawki do skanowania materiałów przezroczystych (TMA).

Aby uzyskać podgląd skanowanego pliku, należy zaznaczyć opcję Pokaż podgląd lub rozpocząć operację skanowania z programu Centrum obsługi HP.

1. Kliknij przycisk Skanuj.

2. Aby zakończyć skanowanie, postępuj zgodnie z wyświetlanymi na ekranie instrukcjami.

Zeskanowany obiekt jest wysyłany do miejsca docelowego wybranego w oknie dialogowym Skanowanie HP.

1. Po zakończeniu pracy wyjmij kliszę negatywową. Włóż osłonę uchwytu, uchwyt negatywu oraz pokrywę przystawki TMA na swoje miejsce.

4 Czyszczenie i konserwacja

Okresowe czyszczenie skanera pozwala zapewnić skanowanie najwyższej jakości. Zakres czynności konserwacyjnych zależy od kilku czynników, do których należą intensywność korzystania ze skanera oraz środowisko robocze. Rutynową procedurę czyszczenia należy przeprowadzać w miarę potrzeb.

Wymagane procedury czyszczenia i konserwacji skanera zostały opisane w Pomocy ekranowej w sekcji Czyszczenie i konserwacja. W programie Centrum obsługi HP, kliknij menu Pomoc, a następnie wybierz sekcję Pomoc dla posiadanego modelu skanera.

Okresowa konserwacja powinna obejmować wyczyszczenie szyby skanera oraz przystawki do skanowania materiałów przezroczystych (TMA).

Przestroga Należy unikać umieszczania na skanerze przedmiotów o ostrych krawędziach. W ten sposób można uszkodzić skaner. Przed umieszczeniem oryginału na szybie skanera należy sprawdzić, czy oryginał ten nie jest zanieczyszczony wilgotnym klejem, płynem korekcyjnym lub innymi substancjami, które mogą zabrudzić szybę skanera.

Czyszczenie szyby skanera

1. Odłącz od skanera kabel USB i kabel zasilający.
2. Oczyć szybę skanera za pomocą miękkiej, niestrzępiącej się ściereczki spryskanej łagodnym środkiem do mycia powierzchni szklanych, a następnie wytrzyj do sucha szybę skanera, używając również suchej, niestrzępiącej się ściereczki.

Przestroga Należy używać wyłącznie środków przeznaczonych do mycia powierzchni szklanych. Nie wolno stosować środków ściernych, acetonu, benzenu ani czterochlorku węgla (czterochlorometanu); substancje te mogą uszkodzić szybę skanera. Należy unikać stosowania alkoholu izopropylowego, ponieważ na szybie mogą pozostać smugi.

Środka do mycia powierzchni szklanych nie należy rozpyłać bezpośrednio na szybę. Zastosowanie zbyt dużej ilości środka może spowodować przedostanie się go przez krawędzie szyby i uszkodzenie skanera.

1. Po zakończeniu czyszczenia podłącz ponownie do skanera kabel USB i kabel zasilający.

Uwaga Opis czyszczenia spodniej powierzchni szyby skanera, patrz www.hp.com/support.

Czyszczenie przystawki do skanowania materiałów przezroczystych (TMA)

Przystawkę TMA należy czyścić za pomocą suchej, niestrzępiącej się ściereczki. W razie potrzeby należy lekko spryskać ściereczkę płynem do mycia powierzchni szklanych i przetrzeć przystawkę TMA.

Czyszczenie i konserwacja automatycznego podajnika dokumentów (ADF)

Należy okresowo czyścić podajnik ADF, w zależności od częstotliwości użytkowania i używanych nośników. Zaleca się używanie ściereczek czyszczących HP do podajników ADF, gdy na obrazach skanowanych przy użyciu podajnika ADF pojawiają się pionowe smugi, gdy materiały używane w podajniku ADF są zakurzone lub zabrudzone lub gdy środowisko pracy jest zapylone. W przypadku używanie przystawki ADF kilka razy w tygodniu, zaleca się czyszczenie co najmniej raz w miesiącu. Skaner należy zawsze utrzymywać w czystości.

Zobacz Czyszczenie i konserwacja podajnika ADF w części Czyszczenie i konserwacja, w Pomocy ekranowej skanera HP Scanjet 8270, aby uzyskać więcej informacji.

Czyszczenie szyby podajnika ADF

Postępuj tak, jak w przypadku czyszczenia szyby skanera. Zobacz Czyszczenie szyby skanera na stronie 19.

Konserwacja podajnika ADF

Jeśli papier jest żle podawany, należy wykonać następujące czynności:

1. Wyczyść ręcznie zespół rolek podajnika. Zobacz Czyszczenie i konserwacja automatycznego podajnika dokumentów (ADF) na stronie 20.
2. Jeśli w dalszym ciągu papier jest żle podawany, zamów i zainstaluj zestaw rolek podajnika ADF. Zestaw rolek podajnika ADF zawiera mechanizm rolek, podkładkę oddzielającą, nowe śruby do podkładki oddzielającej oraz instrukcje dotyczące wymiany części (więcej informacji, patrz Zamawianie materiałów eksploatacyjnych i środków czyszczących na stronie 20).

Zamawianie materiałów eksploatacyjnych i środków czyszczących

Części zamienne można kupić przez Internet, na stronie wsparcia technicznego, pod adresem www.hp.com/buy/parts. Artykuły, np. ściereczki czyszczące HP do podajników ADF oraz zestawy rolek podajnika ADF, zostaną dostarczone do wskazanego miejsca na całym świecie.

5 Rozwiązywanie problemów

Ta część zawiera sposoby rozwiązywania typowych problemów ze skanerem oraz przystawką do skanowania materiałów przezroczystych (TMA).

Problemy z instalacją lub konfiguracją skanera

W tej części opisano sposoby rozwiązywania problemów mogących wystąpić podczas instalowania i konfigurowania skanera i jego oprogramowania.

Odinstalowanie oraz ponowna instalacja oprogramowania

Problem mógł powstać w wyniku niekompletnej instalacji. Należy spróbować odinstalować i ponownie zainstalować oprogramowanie Skanowanie HP. Aby ponownie zainstalować oprogramowanie Skanowanie HP, wymagana jest płyta CD z tym oprogramowaniem lub kopia oprogramowania pobrana z witryny internetowej firmy HP.

Aby odinstalować oprogramowanie HP dostarczone wraz ze skanerem, skorzystaj z przedstawionych poniżej procedur:

1. Na pasku zadań kliknij przycisk Start, wskaż polecenie Ustawienia, a następnie kliknij polecenie Panel sterowania.

Uwaga W systemie Windows XP kliknij polecenie Panel sterowania w menu Start.

1. Kliknij ikonę Dodaj/usuń programy.

Uwaga W systemie Windows XP jest to ikona Dodaj lub usuń programy.

1. Wybierz Sterowniki HP Scanjet 6.0, a następnie kliknij przycisk Usuń. Oprogramowanie HP Scanjet zostanie usunięte.

2. Ponownie zainstaluj oprogramowanie z dysku CD dostarczonego ze skanerem. Po włożeniu dysku CD do stacji CD-ROM instalator jest uruchamiany automatycznie. Wybierz opcję instalacji oprogramowania Centrum pomocy HP.

Kontrola kabli

Typ kabla	Czynności
Kabel zasilający	Kabel zasilający jest podłączony do skanera i gniazdka zasilania.Sprawdź, czy kabel zasilający jest właściwie podłączony tak do skanera, jak i do sprawnego gniazdka sieci elektrycznej lub listwy przeciwprzepięciowej.Jeżeli kabel zasilający jest podłączony do listwy przeciwprzepięciowej, sprawdź, czy jest ona podłączona do gniazdka sieci elektrycznej i czy jest włączona.Odłącz kabel zasilający od skanera i wyłącz komputer. Po upływie 60 sekund podłącz ponownie kabel zasilający do skanera, a następnie włącz komputer (zrób to w podanej tu kolejności).
Przewód USB Kabel	USB jest podłączony do skanera i komputera.Używaj kabla dostarczonego wraz ze skanerem. Inne kable USB mogą być z nim niezgodne.Sprawdź, czy kabel USB został pewnie podłączony do komputera i skanera.Wiecej informacji na temat rozwiązywania problemów z portem USB, patrzwww.hp.com/support, wybierz kraj lub region zamieszkania, a następnie wyszukaj tematy poświęcone rozwiązywaniu problemów z USB.
Kabel przystawki ADF	Kabel przystawki ADF jest podłączony między przystawką ADF na pokrywie skanera, a obudową skanera.Sprawdź, czy kabel został poprawnie podłączony do portu w tylnej części skanera.

Problemy z inicjalizacją skanera lub sprzętowe

W tej części opisano sposoby rozwiązywania problemów z inicjalizowaniem skanera i z nim samym.

Skaner jest wyłączony

Jeśli kontrolka zasilania się nie świeci, skaner jest wyłączony. Włączanie skanera:

1. Upewnij się, że kabel zasilający jest podłączony do gniazdka sieci elektrycznej.
2. Naciśnij przycisk Oszczędzanie energii (☐).

Zerowanie skanera

Jeśli przy próbie użycia skanera jest wyświetlany komunikat typu „Niepowodzenie inicjalizacji skanera” lub „Nie znaleziono skanera”, należy wykonać następującą procedurę:

1. Jeśli oprogramowanie HP jest uruchomione, zamknij je.
2. Odłącz kabel łączący skaner z komputerem.
3. Wyjmij kabel zasilający z gniazdka sieci elektrycznej.
4. Wyłącz komputer na 60 sekund, a następnie włącz go ponownie.
5. Podłącz kabel zasilający do gniazdka sieci elektrycznej.
6. Podłącz ponownie kabel służący do połączenia komputera ze skanerem.

- Sprawdź, czy kabel USB został poprawnie podłączony do portu w tylnej części skanera. Symbol USB na końcu kabla (wtyczce) powinien być skierowany do góry. Poprawnie podłączona wtyczka USB tkwi w porcie dość luźno. Jeśli kabel zostanie podłączony nieprawidłowo, wtyczka będzie tkwić w porcie sztywno.

– Spróbuj podłączyć kabel USB do innego portu USB komputera.

Test sprzętowy skanera

Jeśli podejrzewasz, że wystąpił problem sprzętowy, sprawdź, czy kable są podłączone do skanera, komputera i źródła zasilania w sposób pewny. Jeśli kable są połączone poprawnie, upewnij się, że skaner jest włączony i przetestuj urządzenie, wykonując następujące trzy czynności:

1. Odłącz od skanera kabel USB i kabel zasilający.
2. Ponownie podłącz do skanera kabel USB i kabel zasilający.

Karetka na skanerze przesunie się do przodu i do tyłu o około 25 mm (1 cal) i włączy się lampa. Komunikat na wyświetlaczu panelu frontowego zmieni się z Przetwarzanie na Gotowy.

Jeśli karetka nie przesuwa się, a lampa skanera się nie włącza, problem może mieć charakter sprzętowy. Zobacz Pomoc techniczna na stronie 29.

Skaner przestał działać poprawnie

Jeżeli skaner przestał skanować, należy wykonać (w podanej kolejności) przedstawione dalej czynności. Po każdej czynności spróbuj przeprowadzić skanowanie, aby zobaczyć, czy skaner działa. Jeżeli problem nie zostanie rozwiązany, przejdź do następnego punktu.

1. Bye może poluzował się kabel. Sprawdź, czy kabel zasilający i kabel USB są pewnie podłączone.
2. Wyjmij kabel zasilający z gniazdka sieci elektrycznej, odczekaj 60 sekund i włóż go ponownie.
3. Ponownie uruchom komputer.
4. Jeżeli problem będzie się powtarzał, może wystąpić konieczność odinstalowania i ponownego zainstalowania oprogramowania skanera. Zobacz Odinstalowanie oraz ponowna instalacja oprogramowania na stronie 21.

Jeśli skaner w dalszym ciągu nie działa, odwiedź stronę www.hp.com/support lub skontaktuj się z centrum wsparcia technicznego klientów HP.

Rozdział 5

Zacięcia papieru

Jeśli papier jest zle podawany, należy wykonać następujące czynności:

1. Wyczyść ręcznie zespół rolek podajnika. Zobacz Czyszczenie i konserwacja podajnika ADF w części Czyszczenie i konserwacja, w Pomocy ekranowej skanera HP Scanjet 8270, aby uzyskać więcej informacji.
2. Aby uzyskać informacje na temat rozwiązywania innych problemów dotyczących podajnika ADF, patrz pomoc ekranowa.
3. Jeśli w dalszym ciągu papier jest zle podawany, zamów i zainstaluj zestaw rolek podajnika ADF. Zestaw rolek podajnika ADF zawiera mechanizm rolek, podkładkę oddzielającą, nowe śruby do podkładki oddzielającej oraz instrukcje dotyczące wymiany części (więcej informacji – patrz Zamawianie materiałów eksploatacyjnych i środków czyszczących na stronie 20).

Dodatkowe informacje dotyczące rozwiązywania problemów

Rozwiązanie innych problemów dotyczących skanera, patrz pomoc ekranowa. Aby uzyskać dostęp do Pomocy, należy uruchomić program Centrum obsługi HP, kliknąć zakładkę skanera, a następnie kliknąć polecenie Przewodnik ekranowy.

Problemy z działaniem skanera

Nie można włączyć skanera

Jeśli skaner nie włącza się po naciśnięciu przycisków na panelu frontowym, może to być spowodowane przez jedną z dwóch przyczyn:

• Skaner może być wyłączony. Upewnij się, że kabel zasilający jest podłączony.
• Kabel zasilający skanera może być odłączony. Sprawdź, czy kabel zasilający nie odłączyć się od skanera lub gniazdka zasilania.
• Sprawdź, czy kabel przystawki ADF nie odłączyć się od skanera.

Lampa skanera pozostaje włączona

Lampa skanera powinna wyłączać się automatycznie po określonym czasie bezczynności (około 15 minut). Jest to tryb Oszczędzania energii.

Skaner rozpoczyna skanowanie z opóźnieniem

Upewnij się, że kabel zasilający jest podłączony.

Jeśli skaner nie był używany przez jakiś czas, rozpoczęcie skanowania nastąpi po nagrzaniu się lampy, co może trochę potrwać. Jeśli lampa skanera wymaga nagrzania, po uruchomieniu oprogramowania lub naciśnięciu przycisku skanera nastąpi przerwa, a po chwili rozpocznie się skanowanie.

Przyciski nie działają

Po każdej czynności spróbuj przeprowadzić skanowanie, aby zobaczyć, czy przyciski działają. Jeżeli nie, przejdź do następnego kroku.

• Być może poluzował się kabel. Sprawdź, czy kabel USB, kabel przystawki ADF i kabel zasilający są odpowiednio podłączone.
• Wyjmij kabel zasilający z gniazdka sieci elektrycznej i włóż go ponownie.
• Upewnij się, że kabel zasilający jest podłączony.
• Uruchom ponownie komputer.
• Przyciski mogą być wyłączone. Spróbuj wykonać następujące czynności:

– Otwórz Panel sterowania, wybierz ikonę Skanery i aparaty fotograficzne, a następnie wybierz z listy posiadany model skanera.
- Otwórz okno dialogowe Właściwości i kliknij kartę Zdarzenia. Na liście Zdarzenia skanera wybierz pozycję Naciśnięcie przycisku skanowania dokumentu.
– Sprawdź, czy zaznaczona jest opcja Program Skanowanie HP.
- Windows 98 i Windows 2000: Upewnij się, że opcja Wyłącz zdarzenia urządzenia nie jest zaznaczona.
- Windows Me i Windows XP: Upewnij się, że opcja Nie podejmuj działania nie jest zaznaczona.

Rozwiązywanie problemów ze skanowaniem dokumentów lub tekstu (OCR)

Do konwersji skanowanego tekstu do postaci, w której tekst można edytować za pomocą komputera, wykorzystywana jest technologia optycznego rozpoznawania znaków (Optical Character Recognition – OCR).

- Jeśli skanowanie tekstu jest możliwe, ale nie można go edytować, upewnij się, że podczas skanowania są zaznaczone następujące opcje:

• Skanowanie HP – zaznacz opcję Dokument.
• Skanuj do – wybierz edytor tekstu lub Zapisz do pliku.

Uwaga Jeśli została wybrana opcja Zapisz do pliku, należy z listy Typ pliku wybrać typ pliku tekstowego.

• Zeskanowany tekst może różnić się od tekstu oryginalnego, zwłaszcza jeśli tekst oryginalny jest niewyrażny lub rozmazany. Na przykład niektóre znaki mogą być niewłaściwe, a innych może brakować. Podczas edytowania tekstu należy porównywać go z oryginałem i, jeśli trzeba, nanosić odpowiednie poprawki.
  Uwaga Oprogramowanie OCR jest instalowane automatycznie razem z oprogramowaniem Skanowanie HP podczas konfigurowania skanera.

Zeskanowany obraz jest zamazany

Bardzo ważne jest, aby skanowany element ściśle przylegał do szyby skanera. Jeśli obraz, który powstał w wyniku skanowania, jest niewyrażny, sprawdź, czy element całkowicie przylega do szyby skanera.

Skanowanie trwa bardzo długo

- Jeśli skanowanie ma na celu edytowanie tekstu, program optycznego rozpoznawania znaków (OCR) spowalnia działanie skanera, co jest normalne. Zaczekaj na zakończenie skanowania.

- Niektóre domyślne ustawienia mogą powodować wolniejsze działanie skanera. Otwórz program Centrum obsługi HP, kliknij menu Ustawienia, kliknij polecenie Opcje i ustawienia skanowania, a następnie kliknij opcję Opcje skanowania. Na karcie Jakość / szybkość, usuń zaznaczenie pola Skanuj z maksymalną głębia pikseli.

- Być może ustawiono zbyt wysoką rozdzielczość. Ustaw rozdzielczość na niższym poziomie. Oprogramowanie skanera automatycznie ustawia rozdzielczość, aby zapewnić optymalną równowagę między jakością obrazu i rozmiarem pliku. Aby zmienić rozdzielczość, uruchom program Centrum obsługi HP, po czym kliknij menu Ustawienia. Wybierz opcję Ustawienia skanowania, a następnie kliknij opcję Ustawienia przycisku skanowania programu Centrum obsługi HP. Wybierz kartę Przycisk Skanuj dokument lub Przycisk Skanuj dokument do, a następnie kliknij przycisk Ustawienia skanowania dokumentów. Pojawi się okno dialogowe Ustawienia skanowania dokumentów. Z rozwijanej listy, wybierz rozdzielczość.

Szyba skanera wymaga oczyszczenia

Szyba skanera powinna być czyszczona w następujących sytuacjach:

• Na szybie jest atrament.
- Szyba jest zabrudzona odciskami palców.
- Skanowane elementy są bardzo zakurzone lub zabrudzone.
- Na skanowanych obrazach pojawiają się smugi lub inne ślady.
- Szyba zaparowała lub jest zakurzona.

Zaczekaj, aż szyba wyschnie przed rozpoczęciem skanowania następnego obrazu.

Aby uzyskać więcej informacji, zobacz Czyszczenie i konserwacja na stronie 19.

Slajdy, negatywy oraz tematy związane z przystawką TMA

W tej sekcji podano informacje dotyczące rozwiązywania problemów, które mogą pojawić się podczas skanowania 35-milimetrowych slajdów i negatywów za pomocą przystawki TMA.

Nie można powiększyć obrazu

Prawdopodobnie użyto opcji Powiększ, która zmienia tylko widok na ekranie. Skorzystaj z polecenia Zmień rozmiar, aby zmienić rozmiar zeskanowanego obrazu. Aby uzyskać więcej informacji, przejdź do karty Spis treści w Pomocy ekranowej. W polu wyszukiwania słów kluczowych wpisz zmiana rozmiaru i kliknij Obrazy w oprogramowaniu Skanowanie HP.

Drukowane są niepoprawne kolory lub obraz jest zbyt jasny lub zbyt ciemny

- W oprogramowaniu może być ustawione naświetlanie dla całego obszaru zamiast dla pojedynczego slajdu lub negatywu. Zaznacz i przeciągnij uchwyty otaczające obszar zaznaczenia, wyznaczając w ten sposób fragment, który ma być zeskanowany.

- Jeśli na wyposażeniu znajduje się osłona uchwytu, należy jej użyć do przysłonięcia niewykorzystanej powierzchni uchwytu slajdów w przypadku, gdy slajdy nie wypełniają całej przystawki TMA. Dzięki temu na skanowany obiekt nie będzie padało dodatkowe światło.

- Jeśli na wyposażeniu znajduje się osłona uchwytu, należy jej użyć do przykrycia niewykorzystanej powierzchni uchwytu na negatywy w przypadku, gdy negatywy nie wypełniają całej przystawki TMA. Dzięki temu na skanowany obiekt nie będzie padało dodatkowe światło.

- Ustawienia materiałów przezroczystych są odwrotne. Upewnij się, że jest zaznaczona opcja Pozytywy, np. slajdy o formacie 35 mm, z przystawki do skanowania materiałów przezroczystych dla slajdów lub Negatywy z przystawki do skanowania materiałów przezroczystych dla negatywów.

Na skanowanym obrazie widoczne są smugi lub punkty

- Sprawdź, czy oryginał slajdu lub negatywu nie jest uszkodzony lub zanieczyszczony.

- Przystawkę TMA należy czyścić za pomocą suchej, niestrzępiącej ściereczki. Jeśli to konieczne, lekko spryskaj ściereczkę łagodnym środkiem do mycia powierzchni szklanych. Zaczekaj, aż szyba wyschnie przed rozpoczęciem skanowania następnego obrazu.

Skanowane obrazy są ciemne

- Przed kliknięciem przycisku Skanuj lub Akceptuj sprawdź, czy lampa TMA jest włączona.

- Lampa w źródle światła TMA może być uszkodzona lub nie działa. Jeśli lampa jest uszkodzona, trzeba skorzystać z serwisu.

- Obszar zaznaczenia może być niepoprawny. Zaznacz obszar, który obejmuje tylko fotografię, bez obramowań.

Przystawka TMA nie działa

Kabel może być podłączony nieprawidłowo. Upewnij się, że kabel podajnika ADF jest właściwie podłączony.

Po wybraniu slajdów i negatywów w oknie dialogowym Skanuj, przystawka TMA jest ciemna lub jej światło jest przygaszone

Po każdej czynności spróbuj przeprowadzić skanowanie, aby zobaczyć, czy skaner działa. Jeżeli nie, przejdź do następnego kroku.

1. Upewnij się, że przystawka TMA jest podłączona do skanera.

2. Upewnij się, że w oknie dialogowym Skanowanie HP jest zaznaczona opcja Pozytywy, np. slajdy o formacie 35 mm, z przystawki do skanowania materiałów przezroczystych lub Negatywy z przystawki do skanowania materiałów przezroczystych.

Rozdział 5

1. Lampa w przystawce TMA mogła ulec awarii. Kliknij przycisk Skanuj zdjęcie (☑) i sprawdź, czy lampa się świeci. Jeśli lampa jest uszkodzona, trzeba skorzystać z serwisu. Zobacz Pomoc techniczna na stronie 29.

2. Przystawka TMA ma krótki cykl nagrzewania. Odczekaj kilka sekund, aby sprawdzić, czy lampa się włączyła. Najlepszą jakość skanowanych obrazów można uzyskać po przynajmniej 30 sekundach nagrzewania się lampy TMA.

6 Pomoc techniczna

Witryna internetowa ułatwień dostępu

Niepełnosprawni użytkownicy mogą znaleźć pomocne informacje pod adresem www.hp.com/hpinfo/community/accessibility/prodserv.

Witryna internetowa HP Scanjet

Odwiedź witrynę www.hp.com, aby:

• Zapoznać się z poradami dotyczącymi bardziej efektywnego i twórczego skanowania
• Pobrać aktualizacje sterowników i oprogramowania skanera HP Scanjet
  • Zarejestrować nabyty produkt
• Subskrybować informacje o nowościach, uaktualnieniach sterowników i oprogramowania oraz ostrzeżenia działu wsparcia technicznego
• Kupić materiały eksploatacyjne do skanera.

Uzyskiwanie wsparcia technicznego

Uzyskiwanie wsparcia technicznego dla produktów HP jest najbardziej efektywne, jeśli poniższe kroki są wykonywane w następującej kolejności:

1. Przeczytaj informacje zawarte w Pomocy ekranowej dla oprogramowania i skanera, łącznie z częścią poświęcona rozwiązywaniu problemów.
   Zobacz sekcję dotyczącą oprogramowania lub sekcję odpowiednią dla typu skanera Rozwiązywanie problemów na stronie 21.
2. Połącz się z witryną wsparcia technicznego HP w celu uzyskania pomocy. W sieci Internet można uzyskać wiele informacji dotyczących skanera. Pomoc techniczna dla produktu, sterowniki i aktualizacje oprogramowania są oferowane w witrynie internetowej www.hp.com/support. Witryna wsparcia technicznego HP jest dostępna w następujących językach: holenderski, angielski, francuski, niemiecki, włoski, portugalski, hiszpański, szwedzki, chiński tradycyjny, chiński uproszczony, japoński, koreański. (Informacje dotyczące wsparcia technicznego w przypadku Danii, Finlandii i Norwegii są dostępne tylko w języku angielskim).
3. Skorzystaj ze wsparcia technicznego HP za pośrednictwem poczty e-mail. Jeśli posiadasz dostęp do sieci Internet, wyślij wiadomość e-mail do firmy HP ze strony internetowej www.hp.com/support. Otrzymasz indywidualną odpowiedź od pracownika centrum wsparcia technicznego. Wsparcie techniczne pocztą e-mail jest dostępne dla wszystkich języków wymienionych na tej stronie.
4. Klienci ze Stanów Zjednoczonych powinni przejść do kroku 5. Pozostali klienci powinni się skontaktować z lokalnym sprzedawcą produktów firmy HP. Jeśli skaner uległ awarii sprzętowej, dostarcz go do lokalnego przedstawiciela

Rozdział 6

handlowego firmy HP. Serwis jest bezpłatny w okresie ważności gwarancji. Gdy gwarancja wygaśnie, za każdą usługę pobierana jest opłata.

1. Skontaktuj się z centrum wsparcia technicznego HP dla produktów, aby uzyskać wsparcie telefoniczne. Szczegóły i warunki udzielania wsparcia telefonicznego w danym kraju/regionie można znaleźć na stronie internetowej pod następującym adresem: www.hp.com/support. Firma HP nie ustaje w staraniach, aby usługa wsparcia telefonicznego była stale ulepszana, dlatego zalecamy regularne sprawdzanie witryny internetowej pod kątem nowych informacji dotyczących tej usługi. Jeśli nie da się rozwiązać problemu w żaden z powyżej opisanych sposobów, można, mając bezpośredni dostęp do komputera i skanera, zadzwonić do centrum wsparcia technicznego firmy HP. Aby uzyskać pomoc jak najszybciej, należy przygotować się do podania następujących informacji:

– Numer modelu skanera (umieszczony na skanerze)

– Numer seryjny skanera (umieszczony na skanerze)

– System operacyjny komputera

– Wersja oprogramowania skanera (na etykiecie dysku CD z oprogramowaniem)

– Komunikaty wyświetlane przy napotkaniu problemu

Warunki wsparcia telefonicznego HP mogą ulec zmianie bez uprzedzenia.

Wsparcie telefoniczne jest udzielane bezpłatnie przez określony czas od daty zakupu, o ile nie sprecyzowano innych zasad.

7 Informacje prawne i dane techniczne produktu

Ta część zawiera informacje prawne oraz dane techniczne skanera HP Scanjet 8270 i akcesoriów.

Dane techniczne skanera

Nazwa	Opis
Typ skanera Płaski
Masa (bez pokrywy)	2,79 kg (6,2 funta)
Maksymalny format oryginału	296 x 494 x 73 mm (11,7 x 19,8 x 2,9 cala)
Element skanujący	Układ ze sprężeniem ładunkowym (CCD)
Interfejs	USB o dużej przepustowości
Rozdzielczość optyczna	Skaner: 4800 dpiPodajnik ADF: 600 dpi
Rozdzielczość wybieralna	Od 12 do 999 999 dpi przy skalowaniu 100 procent
Napięcie zasilania	100–120 V, 60 Hz – Ameryka Północna100–240 V, 50/60 Hz
Pobór mocy,nadany numer identyfikacyjnymodelu orazinformacje prawne	Dane dotycząca poboru mocy, patrz plikregulatory_supplement.htm na płycie CD z oprogramowaniem HP Photosmart.Aby zapewnić zgodność z przepisami, produktowi przypisano Nadany numer identyfikacyjny modelu. Nadany numer identyfikacyjny modelu dla tego produktu to GRLYB-0206. Nie należy mylić tego numeru z nazwą marketingową (HP ScanJet 8270) ani numerem produktu (L1975A, L1976A). Dodatkowe informacje dotyczące skanera znajdują się w pliku regulatory supplement.htm na płycie CD z oprogramowaniem HP Photosmart. Zasilacz dopuszczony do stosowania z niniejszym urządzeniem to HP Model C9930–80004; aby uzyskać informacje dotyczące poboru mocy, patrz plikregulatory_supplement.htm.

Rozdział 7

(ciąg dalszy)

Nazwa Opis
	Skaner HP jest zgodny z programem ENERGY STAR®. Firma Hewlett-Packard Company, uczestnicząca jako partner w programie Energy Star®, wykazała, że produkt ten spełnia wytyczne programu Energy Star® odnośnie sprawności energetycznej.
	Pozbywanie się zużytych urządzeń przez użytkowników prywatnych w Unii EuropejskiejNiniejszy symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że tego produktu nie można pozbywać się razem z innymi odpadkami komunalnymi. Użytkownik jest odpowiedzialny za przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu. Oddając zużyte urządzenie do specjalnego punktu zbiórki i recyklingu, można przyczynić się do ochrony zasobów naturalnych, środowiska i ludzkiego zdrowia. Aby uzyskać więcej informacji na temat miejsc, w których można oddać zużyty sprzęt do recyklingu, należy skontaktować się z lokalnymi władzami, firmą zajmującą się utylizacją odpadów komunalnych lub sklepem, w którym produkt został zakupiony.

Dane techniczne przystawki do skanowania materiałów przezroczystych

Nazwa	Opis
Rodzaje materiałów i pojemność	Slajdy: do 3 slajdów, 35 mm, zamocowanych na przystawce o grubości 1,05 x 1,9 mm i szerokości 49,8 x 50,8 mm.Negatywy: do 4 klatek w kliszy negatywowej 35 mm.
Wymiary 565 mm x 320 mm	x 64 mm (22,2 x 12,6 x 2,5 cala)
Waga 1,6 kg (3,5 funta)
Wymagania dotyczące zasilania	16 V, 425 mA, 6,8 W (przez skaner)

Automatyczny podajnik dokumentów (ADF) – dane techniczne

Nazwa	Opis
Wymiary 584 mm x 318 mm	x 89 mm (23,0 x 12,5 x 3,5 cala)

(ciąg dalszy)

Nazwa Opis
Masa (z przystawką TMA)	2,7 kg (6,0 funtów)
Pojemność podajnika papieru	50 kartek papieru o gramaturze 75 g/m2 (20 funtów bond)
Maksymalny format papieru	216 x 356 mm (8,5 x 14 cali)
Maksymalny format papieru	89 x 127 mm (3,5 x 5 cali)
Maksymalna gramatura papieru	90 g/m2 (24 funty)
Wymagania dotyczące zasilania	32 V, 1200 mA; 16 V, 425 mA; 3300 mV, 3,3 V, 300 mA (przez skaner)

Parametry środowiska pracy skanera oraz przystawek ADF i TMA

Nazwa Opis
Temperatura Praca: od 10°	do 35°C (od 50° do 95°F)
	Przechowywanie: -40° do 70°C (-40° do 158°F)
Wilgotność względna	Praca: 15 do 80 procent, bez kondensacji, 10° do 35°C (50° do 95°F)
	Przechowywanie: do 90 procent przy -40° do 70°C lub (-40° do 158°F)

Rozdział 7

Wydrukowano na papierze składającym się w połowie z powtórnie przetworzonych włókien, z co najmniej 10-procentową zawartością makulatury.

Wydrukowano w Niemczech
