INSTRUKCJA OBSŁUGI HCG640VGT Freggia

Dziękujemy Państwu za dokonanie zakupu płyty do zabudowy marki Freggia.

Prosimy o uważne zapoznanie się z instrukcją obsługi, gdyż zawiera ona wskazówki dotyczące bezpiecznej instalacji, eksploatacji i obsługi płyty.

Zalecamy zachowanie jej do wykorzystania w przyszłości, jak również zapisanie nazwy modelu i numeru seryjnego Państwa urządzenia.

Zachęcamy Państwa do zapoznania się z niniejszą instrukcją obsługi przed zainstalowaniem i użytkowaniem płyty. Bardzo ważne jest, aby instrukcja obsługi została zachowana razem z urządzeniem na wypadek jakichkolwiek wątpliwości w przyszłości. Jeśli urządzenie miałoby być przekazane lub sprzedane innemu użytkownikowi bardzo ważne jest, aby instrukcja obsługi została zachowana razem ze sprzętem. Ułatwi to prawidłowe użytkowanie oraz stosowanie się do wszelkich ostrzeżeń.

Urządzenie jest zaliczane do 3 klasy.

CE

Deklaracja zgodności:

Deklarujemy, że nasze produkty są zgodne z obowiązującymi dyrektywami europejskimi, zaleceniami i regulacjami oraz spełniają warunki określone w normach referencyjnych.

• Montaż musi być wykonany przez wykwalifikowany personel, znający obowiązujące normy instalacyjne.
• To urządzenie nie jest przeznaczone do użytku przez osoby (włączając dzieci) niepełnosprawne umysłowo lub fi zycznie, a także przez osoby nieposiadające wiedzy i doświadczenia, chyba że zostanie im zapewniona odpowiednia opieka, bądź zostaną poinstruowane jak używać urządzenia przez osobę odpowiadającą za ich bezpieczeństwo.
• Należy pilnować dzieci, aby nie bawiły się urządzeniem.
• W momencie pracy urządzenia cały czas należy pilnować dzieci przed przebywaniem w pobliżu oraz dotykaniem powierzchni, które są gorące.
• Przed podłączeniem sprzętu do gazu należy sprawdzić czy został on odpowiednio wyregulowany w oparciu o rodzaj wykorzystywanego gazu (zob. paragraf „instalacja”)
• Przed przystąpieniem do konserwacji lub czyszczenia należy odłączyć urządzenie od sieci elektrycznej i poczekać na jego ochłodzenie.
• Należy pamiętać o odpowiedniej wentylacji pomieszczenia, w którym użytkowane jest urządzenie. Słaba wentylacja powoduje niski poziom tlenu.
• Dłuższe i intensywne użytkowanie wymaga dodatkowego wietrzenia np. otwarcia okna lub jeśli istnieje zwiększenia mocy zasysania.
• Produkty spalania muszą być wyciągane na zewnątrz poprzez okap zasysający lub wentylator elektryczny (zob. paragraf „instalacja”).
  • W razie konieczności przeprowadzenia napraw lub modyfikacji należy zwrócić się do autoryzowanego punktu serwisu technicznego wymagając zastosowania oryginalnych części zamiennych.

UWAGA!

Jeśli płyta jest wyposażona w szklaną pokrywę, może ona pęknąć pod wpływem ciepła. Przed przykryciem płyty należy zawsze wyłączyć wszystkie palniki i odczekać kilka minut.

Producent nie ponosi odpowiedzialności za ewentualne szkody dotyczące rzeczy lub osób wynikające z nieprawidłowej instalacji lub niewłaściwej eksploatacji urządzenia.

OPIS PŁYT KUCHENNYCH

2 2 4 8 3

2 Palnik średni 1750 W

3 Palnik mały 1000 W

4 Palnik bardzo szybki 3500 W

8 Pokrętło sterowania palnika

INSTRUKCJE DLA UŻYTKOWNIKA

Istotne jest aby wszystkie działania związane z instalacją, regulacją, dostosowaniem do odpowiedniego typu gazu były wykonywane przez wykwalifikowany personel, znający obowiązujące normy instalacyjne. Szczegółowe instrukcje są opisane w części przeznaczonej dla instalatora.

UŻYCIE PALNIKÓW

Symbole nadrukowane obok pokręteł wskazują zależność pomiędzy palnikiem oraz pokrętem.

• ZAPALANIE RĘCZNE

Należy nacisnąć pokrętło palnika i przekręcić je w stronę odwrotną do kierunku wskazówek zegara aż do pozycji dużego płomienia oraz zbliżyć do palnika płomień.

• ZAPALANIE ELEKTRYCZNE

Należy nacisnąć pokrętło palnika i przekręcić je w stronę odwrotną do kierunku wskazówek zegara aż do pozycji dużego płomienia, następnie nacisnąć przycisk włączenia na panelu.

We wszystkich modelach wyposażonych w zawór bezpieczeństwa, pokrętło powinno być wciśnięte przynajmniej 6 sekund po zapaleniu się płomienia.

• UŻYCIE PALNIKÓW

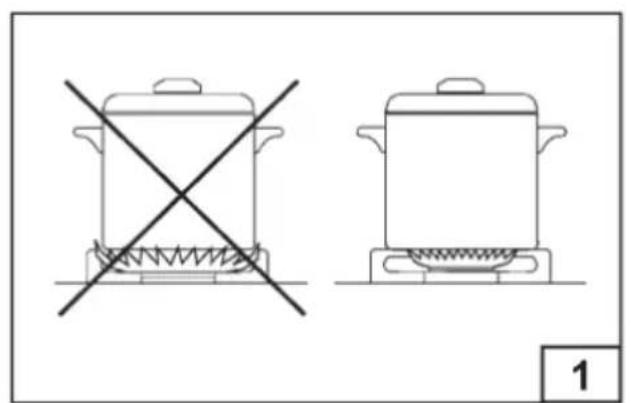

Aby zmniejszyć zużycie gazu oraz zwiększyć wydajność urządzenia należy pamiętać o stosowaniu naczyń o średnicy odpowiadającej palnikowi (zob. tabela poniżej), w taki sposób aby płomień pod naczyniem nie wychodził spod dna (rys. 1).

Dodatkowo zaleca się używanie największego natężenia płomienia aby szybko doprowadzić do wrzenia płyny oraz zredukowanego w celu podgrzania potraw lub utrzymania temperatury wrzenia.

Wszystkie stopnie natężenia płomienia muszą być wybierane między pozycjami duży płomień a mały płomień, nigdy między pozycją duży płomień a punktem wyłączenia.

palniki Moc (W) ø	Naczyń
Mały 1000 10 - 14 cm
Średni 1750 16 - 18 cm
Szybko gotujący 3000 20 - 22 cm
Bardzo szybki	3500 24 - 26 cm

INSTRUKCJE DLA UŻYTKOWNIKA

! • UWAGA!

• Zawsze należy sprawdzać, czy pokrętła są w pozycji wyłączonej podczas gdy nie korzystamy z urządzenia.
• W przypadku zgaśnięcia płomienia zawór bezpieczeństwa, po kilku sekundach, automatycznie zablokuje dopływ gazu. Aby przywrócić działanie palnika należy ustawić pokrętło w pozycji zapalania (duży płomień rys.1)
• Podczas gotowania z użyciem tłuszczów lub olejów należy uważać gdyż te podczas podgrzewania mogą się zapalić.
• Nie wolno używać sprayów w pobliżu działającego urządzenia.
• Na palnikach nie wolno kłaść naczyń niestabilnych lub zdeformowanych ponieważ mogą spaść i wylać swoją zawartość.
• Należy upewnić się, że uchwyty od naczyń są ustawione prawidłowo.
• Kiedy się zapala palnik należy upewnić się, że płomień jest regularny, przed zdjęciem z ognia naczyń trzeba zawsze zmniejszyć ogień lub zgasić go.

CZYSZCZENIE

Przed każdą interwencją należy wyłączyć urządzenie z sieci elektrycznej. Do czyszczenia urządzenia nie należy używać sprzętu na parę. Zaleca się aby podczas wykonywanych czynności urządzenie było wystudzone.

- POWIERZCHNIA SZKALANA I CZĘŚCI EMALIOWANE

Powierzchnia szklana i wszystkie części emaliowane muszą być myte gąbką i wodą z mydłem lub innym delikatnym detergentem.

Nie należy używać produktów, które mogą zarysować powierzchnię urządzenia lub spowodować korozję.

Nie należy pozwalać na dłuższy kontakt powierzchni emaliowanych z takimi substancjami jak sok z cytryny, pomidor, ocet, kawa i mleko.

• PALNIKI I RUSZTY

Te części mogą być zdjęte aby ułatwić czyszczenie.

Palniki muszą być myte gąbką i wodą z mydłem, dobrze osuszone i włożone z powrotem idealnie na swoje miejsce. Pamiętać aby otwory wylotowe płomieni nie były zatkane.

Należy pamiętać aby sonda zaworu bezpieczeństwa i elektroda zapalająca były zawsze dobrze oczyszczone, co zapewnia optymalne funkcjonowanie urządzenia.

• ZAWORY GAZOWE

Ewentualne smarowanie zaworów musi być przeprowadzone jedynie przez wykwalifikowany personel.

W przypadku unieruchomienia lub innych anomalii w funkcjonowaniu kurków należy zgłosić się do autoryzowanego serwisu.

INSTRUKCJE DLA INSTALATORA

Instalacja, przeróbki, serwis, czyli wszystkie czynności opisane w poniższym rozdziale muszą być dokonywane tylko i wyłącznie przez wykwalifikowanych instalatorów posiadających odpowiednie uprawnienia. Błędna instalacja może doprowadzić do szkód i wypadków. W przypadku błędnej lub niewłaściwej instalacji ani producent, ani dystrybutor nie ponosi żadnej odpowiedzialności. Podłączenie kuchenki do instalacji gazowej oraz warunki wentylacji pomieszczeń muszą być zgodne z Rozporządzeniem Ministra Infrastruktury z dnia 12.01.2002 (Dz.U Nr 75 z 15.06.2002r., poz. 690). producent nie ponosi odpowiedzialności za szkody powstałe wskutek błędnej instalacji lub regulacji urządzenia.

INSTRUKCJE DLA INSTALATORA

INSTALACJA

• MIEJSCE INSTALACJI

! UWAGA! podczas użytkowania płyty kuchennej gazowej wydzielane jest ciepło oraz wilgoć. Pomieszczenie, w którym zainstalowane zostało urządzenie powinno posiadać odpowiednią (zgodną z wymogami prawa budowlanego) wentylację nawiewno – wywiewną np. grawitacyjną (rys. 3).
! UWAGA! W przypadku zastosowania wentylacji mechanicznej pomieszczenie musi spełniać wszystkie wymagania dla tego typu wentylacji uregulowane przepisami prawa budowlanego.

Przy intensywnym i długim wykorzystywaniu urządzenia, powinno się również korzystać z dodatkowych metod wentylacji.

Naturalny dopływ powietrza do pomieszczenia musi następować drogą bezpośrednią przez otwarte okna lub drzwi wychodzące na zewnątrz lub poprzez osobne lub zbiorowe rozgałęzione kanały wentylacyjne. Otwory wentylacyjne muszą posiadać przekrój użytkowy o co najmniej 100cm² i muszą być zabezpieczone przed przypadkowym zatkaniem (ochrona w postaci kratek lub siatek metalowych). Dla urządzeń nieposiadających zaworów bezpieczeństwa na płycie roboczej, przekroje otworów wentylacyjnych muszą być podwojone do minimum 200cm². Dopływ powietrza może następowować, również drogą niebezpośrednią, tzn. z pomieszczeń znajdujących się obok tego, w którym zainstalowane jest urządzenie, pod warunkiem, że pomieszczenia te posiadają bezpośrednią wentylację, nie są narażone na pożary i nie są pokojem sypialnym. Przepływ powietrza między pobliskim pomieszczeniem a pomieszczeniem, gdzie znajduje się sprzęt musi następować swobodnie przez stałe otwory (uzyskane ewentualnie poprzez odpowiednie zwiększenie szczeliny pomiędzy drzwiami a podłogą). Pomieszczenie, w którym zainstalowany jest sprzęt musi posiadać system odprowadzania na zewnątrz wyziewów spalania w postaci okapu lub elektrowentylatora, który funkcjonuje przy włączeniu sprzętu, musi spełniać wszystkie wymagania dla tego typu wentylacji uregulowanie przepisami prawa budowlanego.

• MONTAŻ PŁYTY

Urządzenie zostało wykonane w celu zabudowy w meblach odpornych na ciepło.

Ściany mebli muszą wytrzymywać wzrost temperatury do 65°C oprócz temperatury otoczenia.

Płyty mają stopień zabezpieczenia przed nadmiernym przegrzaniem typu Y, możliwa jest zatem instalacja urządzenia jedynie w meblach, których wysokość nie może przewyższać wysokości płyty.

Należy unikać instalacji urządzenia w pobliżu materiałów łatwopalnych jak zasłony, fi ranki lub ścierki, etc.

Należy wykonać otwór w meblu zgodnie z rysunkiem nr 2 zachowując odstęp minimum 50 mm od brzegu urządzenia do ścian przylegających. Odległość od ewentualnego okapu znajdującego się nad płytą musi wynosić minimum 760mm. Zaleca się izolację pomiędzy urządzeniem a meblem, znajdującym się pod spodem zostawiając przestrzeń podciśnieniową minimum 10 mm (rys.3).

Uwaga! Części opakowania (karton, woreczki plastikowe, styropian, gwoździe,...) nie należy pozostawiać w zasięgu dzieci, ponieważ mogą one spowodować zagrożenie.

• WBUDOWANIE URZĄDZENIA

Każda pyta kuchenna jest wyposażona w specjalną uszczelkę. Musi być ona położona pod spodem na obwodzie płyty, jak najbliżej brzegu (zob. rys. 4). Do otworu mebla należy włożyć płytę, wypośrodkować ją oraz przymocować za pomocą śruby V i zaczepów G (zob. rys. 5).

• PODŁĄCZENIE GAZU

Należy upewnić się, że urządzenie jest przystosowane do wykorzystywanego typu gazu (zob. etykietę na spodzie urządzenia). Należy odnieść się do wskazówek zawartych w paragrafie „Zmiana i regulacja gazu” w celu ewentualnego

INSTRUKCJE DLA INSTALATORA

przystosowania do innych rodzajów gazu. Urządzenie musi być podłączone do instalacji gazowej za pomocą sztywnego, metalowego przewodu rurowego zgodnie z normą UNI-CIG 9891. Złączka rurowa wlotu gazu urządzenia posiada końcówkę, do której przyłącza się kolanko rurowe (gwint ½ gaz cylindryczny nakrętny), nastawne w oparciu o wymogi instalacyjne. Podłączenie nie może powodować żadnych przeciążeń w aparaturze.

Na zakończenie instalacji należy sprawdzić uszczelnienie wszystkich połączeń za pomocą roztworu mydlanego.

• PODŁĄCZENIE ELEKTRYCZNE

Podłączenie do sieci elektrycznej musi zostać wykonane przez wykwalifikowany personel oraz w zgodzie z wymaganiami norm instalacyjnych. Napięcie elektryczne w urządzeniu musi odpowiadać tym wskazanym na etykiecie na spodzie urządzenia.

Należy sprawdzić czy urządzenie elektryczne jest zaopatrzone w skuteczne uziemienie według norm oraz przepisów prawnych. Uziemienie jest obowiązkowe. Jeśli urządzenie nie jest wyposażone we wtyczkę należy przyłączyć do kabla zasilającego wtyczkę standardową. Urządzenie można podłączyć jedynie do instalacji spełniającej warunki III kategorii, zgodnie z normami ochrony przeciwprzepięciowej budynków.

INSTALACJA PŁYTY

URZĄDZENIE FABRYCZNIE ZOSTAŁO PRZYSTOSOWANE JEDYNIE DO GAZU E (G20 Z CIŚNIENIEM 20mbar).

• REGULACJA PALNIKÓW

Regulacji pozycji „minimum” musi wykonana poprawnie a płomień musi pozostać zapalony także podczas szybkiego przejścia z pozycji największego płomienia do minimalnego. Jeśli to nie następuje konieczne jest wyregulowanie najmniejszego natężenia płomienia w następujący sposób:

• Zapalić palnik
• Przekręcić pokrętło do pozycji najmniejszego płomienia
• Zdjąć pokrętło z trzonu kurka
• Włożyć śrubokręt C do otworu F lub z boku trzonu zaworu (rys.5) i przekręcić śrubę by-pass aż do poprawnego wyregulowania natężenia najmniejszego płomienia
• W przypadku gazu G30, śruba by-pass powinna być dokręcona do końca.

ZMIANA I REGULACJA GAZU

• WYMIANA DYSZ

Jeśli producent przystosował urządzenie do korzystania z określonego typu gazu, a wykorzystywany jest inny, należy dokonać wymiany dysz. Dysze należy dobrać zgodnie ze wskazówkami znajdującymi się w tabeli z charakterystyką techniczną.

Aby dokonać wymiany dysz należy:

• Zdjąć ruszt i pokrywę palnika.
• Przy pomocy klucza prostego „L” odkręcić dyszę „U” (Rys. 6) i zamienić na odpowiednią do danego typu gazu.

• WYMIANA KABLA ZASILAJĄCEGO

W przypadku wymiany kabla zasilającego powinno się używać kabla typu H05VV-F lub H05RR-F o przekroju 3x0,75mm².

Podłączenie do skrzynki zaciskowej musi zostać wykonane tak jak na rys. 8

kabel L brązowy (faza)

kabel N niebieski (neutralny)

kabel zielonożółty (uziemiający)

TABELA Z CHARAKTERYSTYKA TECHNICZNA

PALNIKI		GAZ	ĆIŚNIENIE mbar	WYDAJNOŚĆ CIEPLNA		ŚREDNICA DYSZY 1/100mm	ŚREDNICA BY-PASS ZAWORU 1/100mm	WYDAJNOŚĆ CIEPLNA (W)
N°	NAZWA			g/h	L/g			Max.	Min.
2	ŚREDNI	G30	28-30	120	-	66	31	1750	600
		G20	20	-	157	101	Reg.	1750	600
3	M A	G30	28-30 Y	73	-	50	27	1000	450
		G31	20	-	95	77	Reg.	1000	450
		G20
4	BARDZO SZYBKI	G30	28-30	255	-	94	60	3500	2100
		G20	20	-	334	137	Reg.	3500	2100

Informacja dotycząca metod pomiarowych i obliczeniowych stosowanych w celu ustalenia zgodności z powyższymi wymaganiami.

Wydajność każdego palnika obliczana jest zgodnie z normą EN 30-2-1 + A1: 2003 + A2: 2005

Łączna wydajność płyty jest obliczana zgodnie z rozporządzeniem Komisji Europejskiej nr 66/2014 Par. 2.2.

Wydajność jest obliczana tylko dla palników o mocy nominalnej ponad 1,16 KW (PL 30-2-1 + A1: 2003 + A2:. 2005; Par 4.1)

Informacje, które są istotne z punktu widzenia klienta, aby zminimalizować zużycie energii podczas użytkowania:

Porada dotycząca oszczędności energii: Używaj naczyń odpowiedniej wielkości z płaskim dnem i korzystaj z przykrywek, ogranicz ilość płynu lub tłuszczu, kiedy płyn zacznie wrzeć zredukuj moc.

Produkt ten jest zgodny z dyrektywą europejską 2002/96/EC.

Symbol przekreślonego kosza na produkcie oznacza, że nie wolno go traktować jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmujących się złomowanym sprzętem elektrycznym i elektronicznym lub do sprzedawcy w momencie zakupienia nowego urządzenia.

Użytkownik jest odpowiedzialny za dostarczenie urządzenia do właściwego punktu w celu złomowania, w przypadku nie zastosowania się do tego nakazu może zostać ukarany według obowiązujących przepisów dotyczących odpadów.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na zdrowie oraz środowisko naturalne.

Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Producent nie ponosi żadnej odpowiedzialności za szkody wynikające z nieścisłości oraz błędów powstałych w druku zawartych w tej instrukcji obsługi. Zastrzega sobie również prawo do wprowadzania modyfikacji produktu bez zmian podstawowych cech dotyczących działania i bezpieczeństwa.

SERWIS TECHNICZNY I CZĘŚCI ZAMIENNE

Urządzenie to, zanim opuściło fabrykę, przeszło szereg testów kontrolnych przeprowadzonych przez wykwalifi kowanych specjalistów tak, aby zagwarantować jego jak najlepsze działanie.

Oryginalne części zamienne znajdą Państwo w naszych autoryzowanych punktach serwisowych. Wszelkie konieczne naprawy czy regulacje powinny być wykonywane przez wykwalifi kowanych specjalistów.

Z tego powodu zalecamy, aby zwracali się Państwo do najbliższego autoryzowanego punktu serwisowego, podając markę, model, numer fabryczny i rodzaj usterki. Dane dotyczące urządzenia są wytloczone na tabliczce znamionowej, znajdującej się w tylnej części urządzenia.

Informacje te pozwolą pracownikowi serwisu zaopatrzyć się w odpowiednie części zamienne i w konsekwencji zapewnią dokonanie szybkiej i skutecznej naprawy. Radzimy, aby zawsze mieli Państwo pod ręką następujące dane:

MARKA:

MODEL:

NR FABRYCZNY:

Podczas napraw gwarancyjnych wymagane jest przedstawienie dokumentu zakupu (faktury lub rachunku) uprawniającego do skorzystania z gwarancji.

Nieposiadanie dokumentu zakupu powoduje utratę prawa do napraw gwarancyjnych.

• Jakiekolwiek modyfikacje, naprawy wykonane przez obce serwisy bez autoryzacji FREDZHA Sp. z o.o. lub osoby postronne powodują utratę praw gwarancyjnych w okresie trwania gwarancji.
• Uszkodzenia mechaniczne lub uszkodzenia powstałe wskutek błędnego lub niewłaściwego użytkowania urządzenia powodują utratę praw gwarancyjnych.

Jeśli zajdzie potrzeba skontaktowania się z serwisem, prosimy dzwonić pod numer infolinii FREDZHA Sp. z o.o.:

Infolinia serwisowa

801 007 158 - dla krajowych połączeń stacjonarnych

222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych

222 668 108 - fax dla krajowych jak i zagranicznych połączeń

Opłata zgodna z taryfą operatora.

Instrukcję w formie elektronicznej można pobrać ze strony internetowej www.freggia.com
