INSTRUKCJA OBSŁUGI TNB380K Tryton

Zachowaj instrukcję do ewentualnego przyszłego wykorzystania.

OSTRZEŻENIE! Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem ⚠️ i wszystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza elektronarzędzie zasilane z sieci (z przewodem zasilającym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły. Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się elektronarzędzi. Rozproszenie uwagi może spowodować utratę kontroli nad elektronarzędziem.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym powietrzu, przewody przyłączeniowe należy przedłużać

przedłużaczami przeznaczonymi do pracy na wolnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zaleca się podłączenie urządzenia do sieci elektrycznej wyposażonej w wyłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.
g) W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia. Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.
b) Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.
c) Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.
d) Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.
e) Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.
f) Nie należy wychyłać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad elektronarzędziem w sytuacjach nieprzewidywalnych.
g) Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
h) Jeżeli urządzenia są przystosowane do przyłączenia zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.
i) Nie pozwół, aby umiejętności uzyskane dzięki częstemu korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

może spowodować poważne obrażenia w ułamku sekundy.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia. Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciązać. Należy stosować elektronarzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.
b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
c) Należy odłącać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.
d) Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie należy pozwalać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
e) Elektronarzędzia należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób konserwacji elektronarzędzia.
f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.
h) W niskich temperaturach, lub po dłuższym okresie nie użytkowania, zalecane jest włączenie elektronarzędzia bez obciążenia na okres kilku minut w celu właściwego rozprowadzenia smaru w mechanizmie napędu.
i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie mokra) szmatkę i mydło. Nie stosować benzyny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.
j) Elektronarzędzie należy przechowywać/ transportować po upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.
k) Elektronarzędzie należy przechowywać w miejscu suchym, zabezpieczone przed kurzem i wnikaniem wilgoci.
1) Transportowanie elektronarzędzia powinno odbywać się w opakowaniu oryginalnym, zabezpieczającym przed uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczne trzymanie i kontrolę narzędzia w nieoczekiwanych sytuacjach.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia. Naprawa:

a) Naprawy gwarancyjne i pogwarancyjne swoich elektronarzędzi wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.
b) Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

OSTRZEŻENIE!

Podczas pracy narzędziem elektrycznym zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

OSTRZEŻENIE!

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA PRACY Z NOŻYCAMI DO BLACHY.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń. Nie używać narzędzia w bezpośredniej bliskości płynów łatwopalnych lub gazów. Miejsce pracy musi być dobrze oświetlone.

a) Elektronarzędzie nie jest przystosowane do prac stacjonarnych. Nie wolno go mocować na przykład w imadle ani na stole roboczym.
b) Należy zabezpieczyć obrabiany materiał. Używać zacisków, imadeł oraz innych odpowiednich akcesoriów do mocowania obrabianego materiału. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.
c) Przed włączeniem urządzenia należy sprawdzić czy narzędzie nie dotyka do materiału, który ma być obrabiany i czy materiał obrabiany jest pewnie zamocowany. Należy upewnić się, że pod materiałem obrabianym jest dostateczna przestrzeń umożliwiająca pracę narzędziem oraz czy w zasięgu cięcia nie znajdują się przewody elektryczne. Przecięcie przewodu pod napięciem może spowodować porażenie prądem.
d) Przed włączeniem urządzenia jak i w czasie pracy, należy dłonią zamknięta pewnie trzymać urządzenie. W celu zapewnienia właściwego chłodzenia urządzenia w czasie pracy, otwory wentylacyjne w obudowie nie powinny być zasłanianie.
e) Nie wolno dotykać części urządzenia, które są w ruchu. Istnieje niebezpieczeństwo zranienia.
f) Używać wyłącznie oryginalnych akcesoriów. Nie używać zużytych lub uszkodzonych akcesoriów i natychmiast wymienić je na nowe.
g) Nie przeciązać urządzenia! Nie ciąć materiału grubszego niż opisany w tej instrukcji. Przeciążenie obniża jakość cięcia

oraz skraca żywotność urządzenia. W przypadku stwierdzenia nietypowego zachowania urządzenia, dymienia, wydawania dziwnych odgłosów należy natychmiast wyłączyć urządzenie i wyjąć wtyczkę z gniazda zasilania.

h) Podczas pracy należy nosić okulary ochronne, rękawice ochronne i zwracać szczególną uwagę na przewód sieciowy. Dbać by przewód zasilający nie znalazł się w miejscu cięcia. Należy zwrócić uwagę, by odcinane kawałki blachy nie były skierowane w kierunku ciała ani w kierunku przewodu sieciowego. Odcinana blacha ma ostre krawędzie, o które można się łatwo skaleczyć, względnie uszkodzić przewód sieciowy. W razie potrzeby należy odsuwać zwijającą się blachę od siebie względnie od przewodu sieciowego, ujmując ją rękami ubranymi w rękawice ochronne.
i) Materiał natychmiast po jego przecięciu jest gorący. Nigdy nie należy dotykać go gołymi rękoma.
j) Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Nigdy nie należy kłaść urządzenie na przeciętym materiale. Jeżeli przecięty materiał dostanie się do maszyny, może on spowodować jej uszkodzenie lub nawet wypadek.
k) Nie wolno używać elektronarzędzia z uszkodzonym przewodem. Należy regularnie sprawdzać, czy przewód zasilający nie jest poszarpany lub nadcięty przez ostrą krawędź przecinanej blachy.
1) Nie należy dotykać uszkodzonego przewodu. W przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem.

BUDOWA I PRZEZNACZENIE URZĄDZENIA:

Nożyce do blachy są urządzeniem typu ręcznego z izolacją klasy II. Napęd stanowi jednofazowy silnik komutatorowy prądu przemiennego, którego prędkość obrotowa została zamieniona na ruch posuwisto - zwrotny.

Elektronarzędzie przeznaczone jest do cięcia blach prostych, falistych i trapezowych bez odkształceń, oraz do wykonywania wycięć — nawet w przypadku krzywizn o małych promieniach. Nadaje się do przecinania i wycinania w blachach stalowych, aluminiowych, z metali nieżelaznych oraz płyt plastikowych. Maksymalna grubość cięcia znajduje się w tabeli z danymi technicznymi.

UWAGA! Nie stosować nożyc do cięcia blachodachówki z posypką mineralną. Prowadzi to do stępienia narzędzia tnącego.

Dane elektronarzędzie jest przeznaczone do robót o przeciętnej intensywności. Nie nadaje się do długotrwałych robót w ciężkich warunkach. Nie wolno wykorzystywać narzędzia do wykonywania prac wymagających zastosowania profesjonalnego urządzenia.

Każde użycie elektronarzędzia niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody.

Jakiekołwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu.

Poprawne użytkowanie elektronarzędzia dotyczy także konserwacji, składowania, transportu i napraw.

Elektronarzędzie może być naprawiane wyłącznie w punktach

serwisowych wyznaczonych przez producenta. Urządzenia zasilane z sieci powinny być naprawiane tylko przez osoby uprawnione.

Należy przestrzegać wszelkich wskazań zawartych w niniejszej instrukcji. Wszystkie osoby korzystające z urządzenia lub je serwisujące powinny zapoznać się z niniejszą instrukcją i zostać zapoznane z potencjalnymi zagrożeniami wynikającymi podczas pracy z urządzeniem.

Dzieci oraz osoby postronne nie mogą używać niniejszego urządzenia. Dzieci mogą przebywać w miejscu pracy jedynie pod nadzorem. Należy stosować się do lokalnych przepisów bezpieczeństwa oraz przepisów bezpieczeństwa i higieny pracy.

Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę maszyny mogą wystąpić następujące niebezpieczeństwa:

• Dotknięcie narzędzia roboczego w trakcie pracy w nieosłoniętym obrębie urządzenia;
• Oparzenie przy wymianie narzędzia roboczego. (Podczas pracy narzędzie robocze bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne);
• Odrzucenie przedmiotu obrabianego lub części przedmiotu obrabianego;
• Pęknięcie/złamanie narzędzia roboczego;
• Uszkodzenia słuchu w wypadku niestosowania koniecznej ochrony słuchu;
• Szkodliwe dla zdrowia emisje pyłów w przypadku wykonywania prac w zamkniętych pomieszczeniach.

KOMPLETACJA:

-1 szt.Nożyce do blachy
- Uchwyt stempla okrągłego razem z tuleją tłoka -1 szt.
- Stempel tnący okrągły do blachy płaskiej i falistej -1 szt.
- Stempel tnący płaski do blachy płaskiej i trapezowej (zamontowany na maszynie) -1 szt.
- Uchwyt z matrycą i prowadnicą (zamontowany na maszynie) -1 szt.
• Dodatkowa tuleja mocująca -1 szt.
- Szczotki węglowe-2 szt.
- Kufer transportowy - 1 szt.
-1 szt. Klucz płaski
- Klucze imbusowe-2 szt.
- Instrukcja obsługi - 1 szt.
- Karta gwarancyjna - 1 szt.

* Wyposażenie standardowe może ulec zmianie bez uprzedniego zawiadomienia.

ELEMENTY URZĄDZENIA:

Numeracja elementów urządzenia odnosi się do przedstawienia graficznego umieszczonego na stronach 2-3 instrukcji obsługi:

Rys.A: 1. Obudowa przekładni

1. Korek otworu regulacyjnego
2. Tuleja mocująca
3. Śruby mocujące z gniazdem sześciokątnym
4. Prowadnica stempla tnącego
5. Matryca
6. Uchwyt matrycy i prowadnicy
7. Włącznik/wyłącznik

8. Przewód zasilający

9. Stempel tnący okrągły do blachy płaskiej i falistej

10. Tuleja tłoka

11. Śruba mocująca z gniazdem sześciokątnym

12. Uchwyt stempla

13. Dodatkowa tuleja mocująca
14. Klucz płaski
15. Klucz imbusowy 3 mm
16. Klucz imbusowy 4 mm

Rys.C: 18. Stempel tnący płaski do blachy płaskiej i trapezowej 19. Tłok

DANE TECHNICZNE:

Napięcie znamionowe	230 V
Częstotliwość znamionowa	50 Hz
Moc znamionowa	380 W
Prędkość skokowa n_j	1800/min
Maks. grubość cięcia blachy stalowej	1,8 mm
Maks. grubość cięcia blachy ze stali nierdzewnej	1,0 mm
Maks. grubość cięcia blachy aluminiowej	2,0 mm
Maks. grubość cięcia płyty plastikowej	2,8 mm
Szerokość śladu cięcia	5 mm
Min. średnica wycięcia	25 mm
Dopuszczalne odchylenie uchwytu matrycy od osi silnika	≤slant 3^
Klasa sprzętu	/ II
Masa	1,9 kg

■ Informacja na temat hałasu i wibracji

Pomiarów HAŁASU/WIBRACJI dokonano zgodnie z normą EN60745.

Poziom ciśnienia akustycznego (LpA) narzędzia wynosi: 86,7 dB(A), zaś poziom mocy akustycznej (LwA) 97,7 dB(A).

Tolerancja pomiaru KpA/KwA=3dB(A).

OSTRZEŻENIE!

STOSOWAĆ ŚRODKI OCHRONY SŁUCHU!

Poziom wibracji (suma wektorowa z trzech kierunków) wynosi: 3,508 m/s (tolerancja pomiaru - K=1,5m/s).

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom wibracji może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na wibracje podczas całego czasu pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na wibracje, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym.

Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wibracje i emisja hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu.

Należy określić środki bezpieczeństwa w celu ochrony operatora, które opierają się na oszacowaniu narażenia w rzeczywistym stanie użytkowania

(biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałowym za wyjątkiem czasu wyzwalania).

PRZYGOTOWANIE DO PRACY:

OSTRZEŻENIE: By zminimalizować ryzyko doznania urazu, przed założeniem lub zdjęciem akcesoriów bądź przed wykonaniem regulacji lub naprawy wyłącz urządzenie i

wyjmij wtyczkę przewodu zasilającego z gniazda sieciowego.

■ Zmiana kierunku cięcia

Uchwyt matrycy i prowadnicy (7) można ustawić w czterech pozycjach, obracając go co 90°.

1. Poluzować tuleję mocująca (3) za pomocą klucza płaskiego (15) na tyle, aby uchwyt matrycy i prowadnicy (7) można było obrócić (rys. B).
2. Obrócić uchwyt matrycy i prowadnicy (7) w prawo lub w lewo, o 90 'w stosunku do osi elektronarzędzia. Należy zwrócić uwagę na to, aby wpusty uchwytu zazebiły się właściwie w otworze obudowy przekładni i docisnąć uchwyt.
3. Dokręcić tuleję mocująca (3) uchwyt matrycy i prowadnicy (7).

■ Ustawienie przerwy pomiędzy matrycą a prowadnicą

W zależności od grubości przecinanej blachy należy ustawić właściwą przerwę pomiędzy matrycą (6) a prowadnicą (5).

W tym celu należy za pomocą klucza imbusowego (16) poluzować śruby mocujące (4) i dopasować przerwę do grubości materiału. Po ustaleniu odpowiedniej szczeliny dociągnąć śruby mocujące (4).

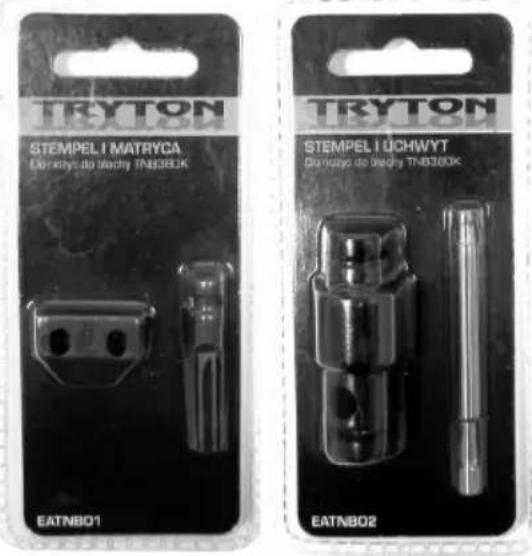

■ Wymiana matrycy i prowadnicy stempla tnącego

1. Używając 3 mm klucza imbusowego (16) odkręcić śruby z gniazdem sześciokątnym (4), mocujące matrycę (6) i prowadnicę stempla tnącego (5).
2. Oczyścić powierzchnie styczne uchwytu matrycy i prowadnicy (7). Umieścić nową matrycę oraz prowadnicę noża.
3. Przykręcić z powrotem śruby (4) za pomocą klucza imbusowego (16).

■ Wymiana płaskiego stempla tnącego

1. Używając 3 mm klucza imbusowego (16) odkręcić śruby z gniazdem sześciokątnym (4), mocujące prowadnicę stempla tnącego (5) i zdjąć prowadnicę.
2. Używając dołączonego klucza płaskiego (15) odkręcić tuleję mocująca (3) i wyjąć uchwyt matrycy i prowadnicy (7).
3. Zwolnići wyjąć zużyty płaski stempel tnący (18) (patrz rys. C) i zastąpić go nowym.
4. Zmontować części w odwrotnej kolejności.

UWAGA! Przy zakładaniu uchwytu matrycy i prowadnicy (7) zwrócić uwagę, żeby rowek wpustowy stempła (18) był obrócony w kierunku uchwytu (7).

■ Sprawdzenie poprawności zamontowania stempla

WAŻNE! Aby uniknąć uszkodzenia urządzenia przed włączeniem nożyc należy OBOWIĄZKOWO sprawdzić poprawność zamontowania stempla w następny sposób:

1. Wyjąć gumowy korek otworu regulacyjnego (2).
2. Włożyć w otwór regulacyjny klucz imbusowy (16) i obrócić go o 360°, kontrolując ruch stempla. Prawidłowo zamontowany stempel tnący powinien swobodnie przesuwać się w prowadnicy (5) i wchodzić w matrycę (6). W przeciwnym razie należy nieco zwolnić śruby mocujące (4) i poprawnie ustawić prowadnicę (5) i matrycę (6) odnośnie stempla tnącego. Następnie dokręcić śruby mocujące (4) i ponownie sprawdzić ruch stempla.

PRZYGOTOWANIE DO PRACY PRZY UŻYCIU STEMPŁA OKRĄGŁEGO:

■ Mocowanie okrągłego stempla tnącego

1. Używając dołączonego klucza płaskiego (15) odkręcić tuleję mocującą (3) i wyjąć . uchwyt matrycy i prowadnicy (7)
2. Zwolnić i wyjąć płaski stempel tnący (18) (patrz rys. C).
3. Włożyć okrągły stempel tnący (10) w uchwyttłoka (19) (rys. D).
4. Założyć tuleję tłoka (11) z zamocowanym uchwytem stempla (13). Należy zwrócić uwagę na to, aby wpusty tulei tłoka zazebiły się właściwie w otworze obudowy przekładni i docisnąć tuleję.
5. Zamocować tuleję tłoka dokręcając dodatkową tuleję mocująca (14).
6. Za pomocą klucza imbusowego (16) sprawdzić poprawność zamontowania stempla (patrz punkt: poprawności Sprawdzenie zamontowania stempla).
7. Wymiana okrągłego stempla tnącego (10) na stempel płaski (18) odbywa się w odwrotnej kolejności.

■ Zmiana kierunku cięcia

Uchwyt stempla (13) można ustawić w dowolnej pozycji, obracając go o 360°. W tym celu należy za pomocą klucza imbusowego (17) poluzować śrubę mocującą (12) i obrócić uchwyt na wymaganą pozycję (patrz rys.E). Po ustaleniu dociągnąć śrubę mocującą (12).

■ Wymiana uchwytu stempla tnącego

1. Używając 4 mm klucza imbusowego (17) poluzować śrubę z gniazdem sześciokątnym (12) i wyjąć uchwyt z tulei tłoka.
2. Włożyć nowy uchwyt w tuleję tłoka, ustawić go w odpowiedniej pozycji i mocno dokręcić śrubę mocującą (12).

PRZED PRZYSTĄPIENIEM DO PRACY:

1. Upewnić się, że źródło zasilania ma parametry odpowiadające parametrom urządzenia podanym na tabliczce znamionowej.
2. Zawsze sprawdzać położenie wyłącznika. Podłącać do zasilania tylko gdy wyłącznik jest zwolniony. W przeciwnym wypadku, po podłączeniu do zasilania, urządzenie włączy się, co może być przyczyną poważnego wypadku.
3. Upewnić się, czy przewód i wtyczka są w dobrym stanie. W przypadku pracy z przedłużaczem zaleca się stosowanie jak najkrótszych przedłużaczy. Przedłużacz powinien być całkowicie rozwinięty.

PRACA:

■ Włączanie i wyłączanie

Włączanie: Przesunąć włącznik (8) w kierunku obudowy przekładni (1), aż do zapadnięcia się i przez to zablokowania włącznika.

Wyłączanie: Nacisnąć tylną, uniesioną część włącznika (8) – nastąpi zwolnienie i powrót włącznika do pozycji początkowej.

■ Wskazówki dotyczące pracy

UWAGA! Podczas pracy należy nosić rękawice ochronne. Przy cięciu blachy powstają ostre zadziory, które mogą skaleczyć osobę obsługującą lub uszkodzić przewód zasilający.

UWAGA! Należy zachować ostrożność przy obchodzeniu się z opiłkami. Ostre końca opiłków mogą skaleczyć osobę obsługującą elektronarzędzie.

1. Przed przyłożeniem elektronarzędzia do przedmiotu obrabianego, należy je uruchomić.

2. W celu zwiększenia szybkości pracy oraz wydłużenia żywotności stempla tnącego i matrycy należy zewnętrzną powierzchnię blachy pokryć wzdłuż planowanej linii cięcia olejem maszynowym.

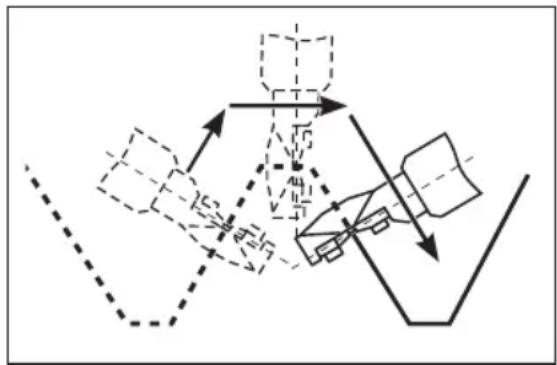

3. Do cięcia blachy płaskiej i trapezowej używać stempla płaskiego (patrz rys. A1, F). W celu cięcia blachy trapezowej przesuwać urządzenie jak pokazano na poniższym rysunku.

Pracę można ułatwić przestawiając matrycę (6) o 90 stopni tak aby prowadnica (5) była równoległa do zagłębień blachy trapezowej.

1. Do cięcia blachy płaskiej i falistej oraz wycinania od środka materiału używać stempla okrągłego (patrz rys: A2, G). Przed wykonywaniem wycięcia należy najpierw wywiercić otwór by wprowadzić urządzenie.
2. Podczas pracy trzymać urządzenie zawsze prostopadle w stosunku do powierzchni blachy. Nie zaleca się przechylania urządzenia na boki. Zmniejsza to wydajność i może spowodować uszkodzenie stempla tnącego.
3. Cięcie ma miejsce podczas ruchu stempla do dołu. Elektronarzędzie należy prowadzić równomiernie, lekko je popychając w kierunku cięcia. Zbyt silny posuw powoduje zmniejszenie trwałości narzędzi roboczych imoże doprowadzić do uszkodzenia elektronarzędzia.
4. Elektronarzędzie pracuje spokojniej, jeżeli podczas cięcia lekko jest unoszone. W przypadku zablokowania się stempła, należy natychmiast wyłączyć elektronarzędzie, stempel nasmarować i uwolnić blachę korzystając z otworu regulacyjnego: wyjąć korek (2), włożyć do otworu klucz imbusowy (16) i obrócić go o 360° przesuwając stempel do góry. Nie stosować siły — stosowanie siły może spowodować uszkodzenie stempła lub matrycy.
5. Proste linie łatwiej ciąć, gdy elektronarzędzie prowadzone jest wzdłuż liniału.
6. Do cięcia konturów elektronarzędzie należy prowadzić wzdłuż szablonu.
7. Podczas pracy stempel tnący należy smarować olejem maszynowym co 10 min.

UWAGA: Kończąc cięcia należy wyjmować głowicę tnącą z obrabianego materiału z włączonym silnikiem. W przeciwnym razie można uszkodzić stempel tnący.

Dokładne cięcie można uzyskać do momentu gdy stempel tnący się nie stępi. Zużyty stempel powinien zostać wymieniony na nowy. Zawsze na czas wymieniać zużyty stempel oraz matrycę.

UWAGA: Nie wolno ostrzyć zużytych stempli oraz matryc!

KONSERWACJA I PZEGLĄDY:

UWAGA: Przed przeglądem, konserwacją lub naprawą urządzenia zawsze sprawdzić czy jest wyłączone i odłączone od zasilania.

■ Przegląd stempla, matrycy i uchwytu

Dłuższą żywotność i wydajność można osiągnąć dbając o to, aby stemple i matryce zawsze były ostre.

Używanie zużytych matryc i stempli znacznie obniża wydajność urządzenia i może być przyczyną uszkodzenia. Jeśli stwierdzi się oznaki zużycia należy niezwłocznie wymienić stempel i matrycę (ewentualnie uchwyt (13)).

Do wymiany polecamy oryginalne akcesoria marki TRYTON:

Kod produktu: EATNB02 Kod produktu: EATNB01 PIKTOGRAMY:

■ Przegład przewodu zasilającego

Zawsze sprawdzać czy przewód oraz wtyczka są w dobrym stanie. Jeśli konieczna jest wymiana przewodu zasilającego, należy tego dokonać w autoryzowanym serwisie.

■ Przegład śrub mocujących

Regularnie sprawdzać czy wszystkie śruby obudowy urządzenia są dobrze dokręcone. Jeśli tvórakolwiek ze śrub jest poluzowana należy natychmiast ją dokręcić w celu uniknięcia zagrożenia. Zaniedbanie tego może doprowadzić do poważnego wypadku.

■ Konserwacja silnika

W celu uniknięcia uszkodzeń nie dopuszczać do kontaktu uzwojeń silnika z wodą lub olejem.

Czyszczenie

Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Zewnętrzne plastikowe części mogą być oczyszczone za pomocą wilgotnej tkaniny i delikatnego czyszczącego środka. NIGDY nie należy wykorzystywać środków rozpuszczających; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

Po pracy w środowisku silnie pyłączym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych, zapobiegnie to uszkodzeniom łóżysk i usunie pył blokujący dopływ powietrza chłodziącego silnik.

Aby zapewnić należytą wydajność i bezpieczeństwo wszelkie naprawy powinny być przeprowadzane przez autoryzowane serwisy z użyciem oryginalnych części zamiennych.

TRANSPORT

Urządzenie transportować i składować w kufrze transportowym chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów. Zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy mogą uszkodzić silnik.

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych:

_ «Przed uruchomieniem należy przeczytać instrukcję obsługi»

— «Stosować maskę przeciwpyłową»

— «Zawsze stosować okulary ochronne»

— «Stosować środki ochrony słuchu»

«Urządzenie II klasy ochronności z izolacją podwójną»

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie

na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PRODUCENT:

PROFIX Sp. z o.o.,

ul. Marywilska 34,

03-228 Warszawa

GWARANCIA:

Okres gwarancji urządzeń TRYTON jest podany w karcie gwarancyjnej. Naturalne zużycie oraz uszkodzenia powstałe w wyniku przeciążenia lub niewłaściwej obsługi nie podlegają gwarancji.

Uszkodzenia wynikłe z wady materiałowej lub błędów produkcyjnych zostaną usunięte bezpłatnie w drodze naprawy lub wymiany urządzenia.

Reklamacje uszkodzonych urządzeń TRYTON będą rozpatrzone, jeśli zostaną dostarczone w stanie, w jakim stwierdzono wadę, nie rozmontowane, do autoryzowanego serwisu lub punktu sprzedaży.

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(EN) Sheet Metal Shears (PL) Elektryczne nożyce do blachy (RO) Foarfece pentru tablă (LV) Skārda škēres (LT) Skardos žirklės (CS) Nǚžky na plech (HU) Lemezvágó olló

TRYTON TNB380K

YT-200E1818

230 V; 50 Hz; 380 W; n₀: 1800/min

S2141 -....- S2506

(EN) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: (PL) Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego:(RO) Obiectul declarației desratis mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii:(LV) lepriekš aprakstítais deklarăcijas priekšmets atbilst attiecigajam Savienibas saskaņošanas tiesíbu aktam (LT) Pirmiau aprašytas deklaracijos objektas atitinka susijusius derinamuosius Sajungos teisės aktus: (CS) Výše popsaný předmět prohlášení je ve shodě s přislušnymi harmonizačními právními předpisy Unie: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkožó uniós harmonizációs jogszabálynak:

(PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86); 2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110), zmiana 2015/863/UE;

(PL) oraz został(y) wyprodukowany(e) zgodnie z normą(ami):

Pełnomocnik Zarządu ds. Certyfikacji

(EN) This declaration of conformity is issued under the sole responsibility of the manufacturer.(PL) Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. (RO) Prezenta declaratie de conformitate este emisă pe åspunderea exclusivă a producătorului. (LV) Ši atbilstibas deklaracija ir izdota vienigi uz šáda ražotăja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CS) Toto prohlăšeni o shodė vydal na vlastni odpovědnot výrobce. (HU) E megfelelőségi nyilatkozat a gyártó kizárólagos felelősségére kerül kibocsátásra.

NOTES:

NOTES:
