INSTRUKCJA OBSŁUGI PWS 20-230 J BOSCH

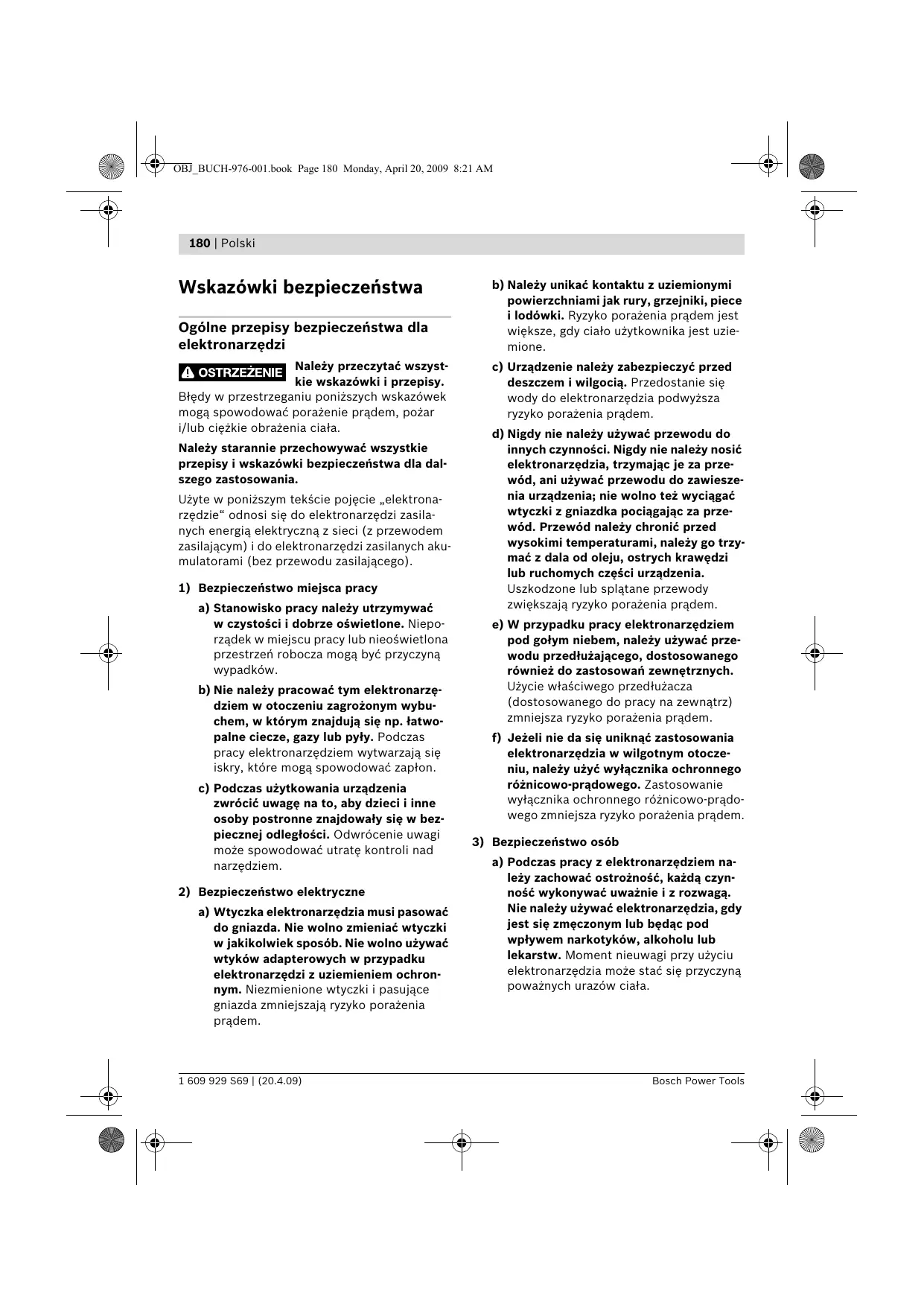

Wskazówki bezpieczeństwa
Ogólne przepisy bezpieczeństwa dla elektronarzędzi
OSTRZEŻENIE
Należy przeczytać wszystkie wskazówki i przepisy.
Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Użyte w poniższym tekście pojęcie „elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).
1) Bezpieczeństwo miejsca pracy
a) Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub niedoświetlona przestrzeń robocza mogą być przyczyną wypadków. b) Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon. c) Podczas użytkowania urządzenia zwracać uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.
2) Bezpieczeństwo elektryczne
a) Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. c) Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. e) W przypadku pracy elektronarzędziem pod gołym niebem należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. f) Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowoprądowego. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osobiste
a) Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych urazów ciała.
b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego - maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń ciała. c) Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu wyłączonego narzędzia mogą stać się przyczyną wypadków. d) Przed włączeniem elektronarzędzia należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz znajdujący się w ruchomych częściach urządzenia może doprowadzić do obrażeń. e) Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa jest lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył zmniejsza zagrożenia pyłami.
4) Prawidłowa obsługa i eksploatacja elektronarzędzi
a) Nie należy używać elektronarzędzia, które nie jest do tego przeznaczone. Do pracy należy używać elektronarzędzia, które jest do tego odpowiednie. Odpowiednio dobrane elektronarzędzie pracuje lepiej i bezpieczniej w danym zakresie wydajności. b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione. c) Przed regulacją urządzenia, wymianą osprzętu, należy wyciągnąć wtyczkę z gniazdka i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu elektronarzędzia. d) Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie zapoznały się z niniejszymi instrukcjami. Używanie przez niedoświadczone osoby elektronarzędzi jest niebezpieczne. e) Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. f) Należy stale dbać o ostrość i czystość narzędzi tnących. Rzadziej dochodzi do zakleszczenia narzędzia tnącego, jeśli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się prowadzi.
g) Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.
5) Serwis
a) Naprawę elektronarzędzia należy zlecić wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
Wskazówki dotyczące bezpieczeństwa pracy z szlifierkami kątowymi
Wskazówki bezpieczeństwa dotyczące szlifowania, szlifowania papierem ściernym, pracy z użyciem szczotek drucianych i przecinania ściernicą
Niniejsze elektronarzędzie może być stosowane jako szlifierka zwykła, szlifierka do szlifowania papierem ściernym, do szlifowania szczotkami drucianymi i jako urządzenie do przecinania ściernicowego. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz z elektronarzędziem. Niestosowanie się do poniższych zaleceń stwarza niebezpieczeństwo porażenia prądem, pożaru i/lub ciężkich obrażeń ciała. Niniejsze elektronarzędzie nie może być wykorzystywane do polerowania.
Zastosowanie elektronarzędzia do innych, niż przewidziana czynności roboczej, może stać się przyczyną zagrożeń i obrażeń.
► Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje się zamontować do elektronarzędzia, nie jest gwarantem bezpiecznego użycia.
Dopuszczalna prędkość obrotowa stosowanego narzędzia roboczego nie może być większa niż podana na elektronarzędziu maksymalna prędkość obrotowa. Narzędzia robocze, obracające się z szybkością niedopuszczalną, mogą się złamać, a ich części odprysnąć. Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Narzędzia robocze o niewłaściwych wymiarach nie mogą być wystarczająco osłonięte lub kontrolowane. Ściernice, podkładki, kołnierze, talerze szlifierskie oraz inny osprzęt muszą dokładnie pasować do wrzeciona ściernicy elektronarzędzia. Narzędzia robocze, które nie pasują dokładnie do wrzeciona ściernicy elektronarzędzia, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad elektronarzędziem. W żadnym wypadku nie należy używać uszkodzonych narzędzi roboczych. Przed każdym użyciem należy skontrolować oprzyrządowanie, np. ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem luźnych lub złamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego, należy sprawdzić, czy nie uległo ono uszkodzeniu, lub użyć innego, nieuszkodzonego narzędzia. Jeśli narzędzie zostało sprawdzone i umocowane, elektronarzędzie należy włączyć na minutę na najwyższe obroty, zwracając przy tym uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu, znalazły się poza strefą obracającego się narzędzia. Uszkodzone narzędzia łamią się najczęściej w tym czasie próbnym.
Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy należy nosić maskę ochronną zakrywającą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha chroniącego przed drobnymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować pył powstający podczas pracy. Oddziaływanie hałasu przez dłuższy okres czasu może doprowadzić do utraty słuchu. Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą zasięgu. Podczas wykonywania prac, przy których narzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, należy je trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym. Przewód sieciowy należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad narzędziem, przewód sieciowy może zostać przecięty lub wciągnięty, a dłoń lub ręka mogą dostać się w obracające się narzędzie robocze. Nigdy nie wolno odkładać elektronarzędzia przy pracującym narzędziu roboczym. Obracające się narzędzie może zetknąć się z powierzchnią, na którą jest odłożone, przez co można stracić kontrolę nad elektronarzędziem.
Nie wolno przenosić elektronarzędzia, znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować jego wciągnięcie i wwiercenie się narzędzia roboczego w ciało osoby obsługującej. Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenia elektryczne. Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon. Nie należy używać narzędzi, które wymagają płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem.
Odrzut i odpowiednie wskazówki bezpieczeństwa
- Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zaczepienie obracającego się narzędzia, takiego jak ściernica, talerz szlifierski, szczotka druciana itd. Zaczepienie się lub zablokowanie prowadzi do nagłego zatrzymania się obracającego się narzędzia roboczego. Niekontrolowane elektronarzędzie zostanie przy tym szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego.
Gdy, np. ściernica zatnie się lub zakleszczy w obrabianym przedmiocie, zanurzona w materiale krawędź ściernicy może się zablokować i spowodować jej wypadnięcie lub odrzut. Ruch ściernicy (w kierunku osoby obsługującej lub od niej) uzależniony jest wtedy od kierunku ruchu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać.
Odrzut jest następstwem niewłaściwego lub błędnego użycia elektronarzędzia. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności.
Elektronarzędzie należy mocno trzymać, a ciało i ręce ustawić w pozycji, umożliwiającej złagodzenie odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi uchwyt dodatkowy, należy go zawsze używać, żeby mieć jak największą kontrolę nad siłami odrzutu lub momentem odwodzonym podczas rozruchu. Osoba obsługująca urządzenie może opanować szarpnięcia i zjawisko odrzutu przez zachowanie odpowiednich środków ostrożności. Nie należy nigdy trzymać rąk w pobliżu obracających się narzędzi roboczych. Narzędzia robocze mogą wskutek odrzutu zranić rękę. Należy trzymać się z dala od strefy zasięgu, w której poruszy się elektronarzędzie podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściernicy w miejscu zablokowania. Szczególnie ostrożnie należy obrabiać narożniki, ostre krawędzie itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub by się one zablokowały. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenia przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kontroli lub odrzutu. Nie należy używać brzeszczotów do drewna lub zębatych. Narzędzia roboczego tego typu często powodują odrzut lub utratę kontroli nad elektronarzędziem.
Szczególne wskazówki bezpieczeństwa dla szlifowania i przycinania ściernic
Należy używać wyłącznie ściernicy przeznaczonej dla danego elektronarzędzia i osłony przeznaczonej dla danej ściernicy. Ściernice nieprzeznaczone do danego elektronarzędzia nie są wystarczająco osłonięte i nie są wystarczająco bezpieczne.
- Osłona musi być dobrze przymocowana do elektronarzędzia, a jej ustawienie musi gwarantować jak największy stopień bezpieczeństwa. Oznacza to, że zwrócona do osoby obsługującej część ściernicy ma być w jak największym stopniu osłonięta. Osłona ma ochraniać osobę obsługującą przed odłamkami i przypadkowym kontaktem ze ściernicą. Ściernicę należy używać tylko do prac dla nich przewidzianych. Nie należy np. nigdy szlifować boczną powierzchnią ściernicy tarczowej do cięcia. Tarczowe ściernice tnące przeznaczone są do usuwania materiału krawędzią tarczy. Wpływ sił bocznych na te ściernice może je złamać. Do wybranej ściernicy należy używać zawsze nieuszkodzonych kołnierzy mocujących o prawidłowej wielkości i kształcie.
Odpowiednie kołnierze podpierają ściernicę i zmniejszają tym samym niebezpieczeństwo jej złamania się. Kołnierze do ściernic tnących mogą różnić się od kołnierzy przeznaczonych do innych ściernic.
Nie należy używać zużytych ściernic z większych elektronarzędzi. Ściernice do większych elektronarzędzi nie są zaprojektowane dla wyższej liczby obrotów, która jest charakterystyczna dla mniejszych elektronarzędzi i mogą się przez to złamać.
Dodatkowe szczególne wskazówki bezpieczeństwa dla przycinania ściernicą
Należy unikać zablokowania się tarczy tnącej lub zbyt dużego nacisku. Nie należy przeprowadzać nadmiernie głębokich cięć. Przechylenie tarczy tnącej podwyższa jej obciążenie i jej skłonność do zakleszczenia się lub zablokowania, a tym samym możliwość odrzutu lub złamania się tarczy. Należy unikać obszaru przed i za obracającą się tarczą tnącą. Przesuwanie tarczy tnącej w obrabianym przedmiocie w kierunku od siebie może spowodować, iż w razie odrzutu elektronarzędzie odskoczy wraz z obracającą się tarczą bezpośrednio w kierunku użytkownika.
W przypadku zakleszczenia się tarczy tnącej lub przerwy w pracy, elektronarzędzie należy wyłączyć i odczekać, aż tarcza całkowicie się zatrzyma. Nigdy nie należy próbować wyciągać poruszającej się jeszcze tarczy z miejsca cięcia, gdyż może to wywołać odrzut. Należy wykryć i usunąć przyczynę zakleszczenia się. Nie włączać ponownie elektronarzędzia, dopóki znajduje się ono w materiale. Przed kontynuacją cięcia tarcza tnąca powinna osiągnąć swoją pełną prędkość obrotową. W przeciwnym wypadku ściernica może się zaczepić, wyskoczyć z przedmiotu obrabianego lub spowodować odrzut. Płyty lub duże przedmioty należy przy obróbce podeprzeć, aby zmniejszyć ryzyko odrzutu spowodowanego zakleszczeniem tarczy. Duże przedmioty mogą się ugiąć pod ciężarem własnym. Obrabiany przedmiot należy podeprzeć z obydwu stron, zarówno w pobliżu linii cięcia, jak i przy krawędzi. Zachować szczególną ostrożność przy wycinaniu otworów w ścianach lub operowaniu w innych niewidocznych obszarach. Wgłębiająca się w materiał tarcza może spowodować odrzut narzędzia po natrafieniu na przewody gazowe, wodociągowe, elektryczne lub inne przedmioty.
Szczególne wskazówki bezpieczeństwa dla szlifowania papierem ściernym
Nie należy stosować zbyt wielkich arkuszy papieru ściernego. Przy wyborze wielkości papieru ściernego należy kierować się zaleceniami producenta. Wystający poza płytkę szlifierską papier ścierny może spowodować obrażenia, a także doprowadzić do zablokowania lub rozdarcia papieru lub do odrzutu.
Szczególne wskazówki bezpieczeństwa dla przy użyciu szczotek drucianych
Należy wziąć pod uwagę, że nawet przy normalnym użytkowaniu dochodzi do utraty kawałków drutu przy szczotce. Nie należy przyciskać drutów zbyt silnym naciskiem. Unoszące się w powietrzu kawałki drutu mogą z łatwością przebić się przez cienkie ubranie i/lub skórę. Jeżeli zalecane jest użycie osłony, należy zapobiec kontaktowi szczotki z osłoną. Średnica szczotek do talerzy i garnków może się zwiększyć przy zbyt silnym nacisku i sile odśrodkowej.
Dodatkowe wskazówki bezpieczeństwa
Należy stosować okulary ochronne.
Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających lub poprosić o pomoc zakłady energetyczne. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenia przewodu gazowego mogą doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne. W przypadku przerwy w dopływie zasilania, np. po awarii prądu lub po wyjęciu wtyczki z gniazdka, należy zablokować włącznik/wyłącznik i ustawić go w pozycji wyłączonej. W ten sposób można zapobiec niezamierzonemu włączeniu elektronarzędzia. Przy obróbce kamienia należy zastosować odsysanie pyłu. Odkurzacz musi być dostosowany do odsysania pyłu kamiennego. Użycie tych urządzeń zmniejsza zagrożenie pyłem. Do cięcia kamienia należy użyć prowadnicy saneczkowej. Bez prowadnicy bocznej tarcza tnąca może zakleszczyć się i spowodować odrzut.
Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zapewnić bezpieczną pozycję pracy. Elektronarzędzie prowadzone jest bezpiecznie w obydwu rękach. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Miejsce pracy należy utrzymywać w czystości. Mieszanki materiałów są szczególnie niebezpieczne. Pył metali lekkich może się zapalić lub wybuchnąć. Nie wolno używać elektronarzędzia z uszkodzonym przewodem. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyjąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem.
Opis funkcjonowania
Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.
Użycie zgodne z przeznaczeniem
Elektronarzędzie przeznaczone jest do cięcia, ścierania i obrabiania za pomocą szczotek materiałów metalowych i kamiennych bez użycia wody.
Do cięcia metalu należy użyć specjalnej pokrywy ochronnej (pokrywa ochronna do cięcia - do nabycia jako wyposażenie dodatkowe).
Do cięcia kamienia należy użyć specjalnej pokrywy odsysającej z prowadnicą saneczkową (pokrywa odsysająca do cięcia - do nabycia jako wyposażenie dodatkowe).
Przy zastosowaniu przewidzianych do tego celu narzędzi szlifierskich, elektronarzędzie można użyć do szlifowania papierem ściernym.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.
1 Przycisk blokady wrzeciona 2 Włącznik/wyłącznik 3 Uchwyt dodatkowy 4 Wrzeciono szlifierki 5 Pokrywa ochronna do szlifowania 6 Śruba mocująca osłonę 7 Pokrywa ochronna do cięcia 8 Kołnierz wrzeciona z uszczelką 9 Tarcza szlifierska/tarcza tnąca
10 Nakrętka mocująca 11 Szybkozaciskowa śruba mocująca SDS- clic* 12 Pokrywa ochronna tarczy garnkowej 13 Tarcza garnkowa 14 Osłona ręki 15 Podkładki dystansowe 16 Gumowa tarcza szlifierska 17 Papier ścierny 18 Nakrętka tarczy gumowej (okrągła) 19 Szczotka garnkowa 20 Pokrywa odsysająca do cięcia, z prowadnicą saneczkową 21 Diamentowa tarcza tnąca
- Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment osprzętu można znaleźć w naszym katalogu osprzętu.
Dane techniczne
| Szilifierka kątowa | PWS 20-230 | PWS 20-230 J | PWS 1900 |
| Numer katalogowy | 3 603 C59 W.. | 3 603 C59 V.. | 3 603 C59 W.. |
| Znamionowa moc pobierania | W | 2000 | 2000 |
| Moc wyjsciowa | W | 1250 | 1250 |
| Znamionowa prędkość obrotowa | min-1 | 6500 | 6500 |
| maks. srednica tarczy szlifierskiej | mm | 230 | 230 |
| Gwint wrzeciona | | M 14 | M 14 |
| maks. długosc gwintu wrzeciona | mm | 25 | 25 |
| Ogranicznik przydu rozruchowego | | - | ● |
| Ciezar odgowiednio do EPTA-Procedure 01/2003 | kg | 4,4 | 4,4 |
| Klasa ochryny | | ☐/II | ☐/II |
Dane aktualne są dla napięcia znamionowego [U] 230/240 V. W przypadku niższych napięć, a także specyficznych dla danego kraju, dane te mogą się różnić. Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi mogą się różnić. Dotyczy tylko elektronarzędzi bez ogranicznika prądu rozruchowego: Podczas włączania urządzenia dochodzi do krótkotrwałych spadków napięcia. W przypadku niekorzystnej impedancji zasilania mniejszej niż 0,25 omów, nie należy się liczyć z żadnymi zakłóceniami.
Wartości pomiarowe wyznaczone zgodnie z EN 60745.
Określony wg skali A poziom hałasu emitowanego przy urządzeniu wynosi standardowo: poziom ciśnienia akustycznego 92 dB(A); poziom mocy akustycznej 103 dB(A). Niepewność pomiaru K = 3 dB.
Stosować środki ochrony słuchu!
Wartości drgań (suma wektorowa dla trzech składowych kierunkowych) wyznaczone zgodnie z normą EN 60745:
Szlifowanie powierzchniowe (ścieranie): wartość emisji drgań a_h = 8 m/s², niepewność pomiaru K = 1,5 m/s²
Szifowanie papierem ściernym: wartość emisji drgań a_h = 3,5 m/s², błąd pomiaru K = 1,5 m/s²
Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 60745 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi.
Można go też użyć do wstępnej oceny ekspozycji na drgania.
Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób obliczona (na pełny wymiar czasu pracy) ekspozycja na drgania może być niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.
188 | Polski
Deklaracja zgodności
Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych:
EN 60745 - zgodnie z wymaganiami dyrektyw: 2004/108/WE, 98/37/WE (do 28.12.2009), 2006/42/WE (od 29.12.2009).
Dokumentacja techniczna: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Montaż urządzeń zabezpieczających
Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.
Wskazówka: W przypadku uszkodzenia tarczy szlifierskiej podczas pracy urządzeniem lub w przypadku uszkodzenia uchwytów na osłonie lub na elektronarzędziu, elektronarzędzie należy odesłać do specjalistycznego punktu obsługi klienta (adresy znajdują się w rozdziale „Obsługa klienta oraz doradztwo techniczne").
Pokrywa ochronna (osłona) do szlifowania
Nałożyć osłonę 5 na kołnierz wrzeciona. Dostosować położenie osłony 5 do wymogów obróbki i zablokować ją, dokręcając śrubę 6.
- Osłonę 5 należy ustawić w taki sposób, aby zapewnić osobie obsługującej ochronę przed padającymi iskrami.
Pokrywa ochronna (osłona) do cięcia
Do cięcia metalu należy zawsze stosować elektryczną pokrywę ochronną 7. Do cięcia kamienia należy zawsze stosować pokrywę odsysającą z prowadnicą saneczkową 20.
Pokrywę ochronną do cięcia 7 montuje się w taki sam sposób, jak pokrywę ochronną do szlifowania 5.
Uchwyt dodatkowy
Urządzenie należy używać jedynie z uchwytem dodatkowym 3.
Uchwyt dodatkowy 3 należy zamocować – w zależności od rodzaju pracy – po prawej lub lewej stronie głowicy elektronarzędzia.
Uchwyt dodatkowy tłumiący wibracje
Vibration Control
Uchwyt dodatkowy tłumiący wibracje zapewnia niski poziom drgań podczas obróbki, a co za tym idzie przyjemniejszą i bezpieczniejszą pracę.
Nie wolno dokonywać żadnych zmian na uchwycie dodatkowym.
Nie wolno używać uszkodzonego uchwytu dodatkowego.
Osłona ręki
Przed rozpoczęciem obróbki gumową tarczą szlifierską 16 lub szczotką garnkową/szczotką tarczową/ściernicą wachlarzową, należy zawsze zamontować osłonę ręki 14.
Oszone rke 14 mocuje się za pomocą uchwytu dodatkowego 3.
Montaż narzędzi szlifierskich
Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. Tarcze szlifierskie i tnące ulegają podczas pracy silnemu nagrzaniu. Przed ich dotknięciem należy odczekać, aż się ochłodzą.
Polski | 189
Wrzeciono szlifierki 4 i wszystkie części, które mają zostać zamontowane, należy oczyścić.
Do mocowania i do zwalniania narzędzi szlifierskich używa się przycisku blokady 1, unieruchamiającego wrzeciono szlifierki.
Przycisk blokady można uruchomić tylko wtedy, gdy wrzeciono jest całkowicie nieruchome. W przeciwnym wypadku może dojść do uszkodzenia elektronarzędzia.
Tarcza szlifierska/tarcza tnąca
Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Średnica otworu narzędzia musi pasować do kołnierza mocującego. Nie należy stosować żadnych adapterów, tulei ani złączek.
Używając diamentowych tarcz tnących, należy zwrócić uwagę, aby strzałka wskazująca kierunek, umieszczona na tarczy, odpowiadała kierunkowi obrotów elektronarzędzia (por. strzałkę wskazującą kierunek obrotu, umieszczoną na głowicy elektronarzędzia).
Kolejność montażu ukazana jest na stronach graficznych.
Aby zamontować tarczę szlifierską lub tnącą, należy odkręcić nakrętkę mocującą 10, a następnie zamocować ją za pomocą klucza dwutrzpieniowego, zob. rozdział „Nakrętka szybkomocująca”.
- Po zamontowaniu narzędzia szlifierskiego, przed uruchomieniem szlifierki należy sprawdzić, czy narzędzie szlifierskie jest właściwie zamocowane i czy może swobodnie obracać się. Upewnić się, czy narzędzie szlifierskie nie zahacza o pokrywę ochronną lub o inny element elektronarzędzia.
W kołnierzu oporowym 8 znajduje się plastikowa uszczelka (o-ring). Jeżeli uszczelka ta nie znajduje się na swoim miejscu lub jest uszkodzona, należy ją koniecznie wymienić przy montażu kołnierza 8.
wymienić lub wstawić nową (nr kat. 1600210039).
Sciernica wachlarzowa
Do pracy przy użyciu ściernicy wachlarzowej należy zawsze montować osłonę rąk 14.
Tarcza gumowa
Do pracy przy użyciu gumowego talerza szlifierskiego 16 należy zawsze montować osłonę rąk 14.
Kolejność montażu ukazana jest na stronach graficznych.
Przed osadzeniem gumowego talerza szlifierskiego 16 należy założyć dwie podkładki dystansowe 15 na wrzeciono szlifierki 4.
Nałożyć nakrętkę okrągłą 18 i dokręcić ją kluczem dwutrzpieniowym.
Szczotka garnkowa/Szczotka tarczowa
Do pracy przy użyciu szczotki należy zawsze montować osłonę rąk 14.
Kolejność montażu ukazana jest na stronach graficznych.
Szczotkę garnkową/szczotkę tarczową należy nasunąć na wrzeciono szlifierki tak głęboko, by ściśle przylegała do kołnierza znajdującego się na końcu wrzeciona. Szczotkę garnkową/tarczową należy dokręcić kluczem widełkowym.
Tarcza garnkowa
Do pracy przy użyciu tarczy garnkowej należy zamontować specjalną pokrywę ochronną 12.
Tarcza garnkowa 13 powinna wystawać spod pokrywy 12 tylko w takim stopniu, jaki konieczny jest do dokonania obróbki. Nastawić pokrywę ochronną 12 zgodnie z tym wymiarem. Kolejność montażu ukazana jest na stronach graficznych.
Nakręcić nakrętkę zaciskową 10 i dokręcić ją odpowiednio dobranym kluczem widełkowym wygiętym.
190 | Polski
Nakrętka szybkomocująca SDS-/-ic
Aby uprościć montaż narzędzi szlifierskich i wyeliminować stosowanie dodatkowych narzędzi (kluczy), można zamiast zwykłej nakrętki mocującej 10 zastosować nakrętkę szybkomocującą 11.
Nakrętki szybkomocującej 11 wolno stosować tylko do mocowania tarcz szlifierskich i tnących.
Stosowana nakrętka szybkomocująca 11 musi być w nienagannym stanie technicznym. W czasie montażu należy zwrócić uwagę, by ta strona nakrętki szybkomocującej 11, na której znajduje się napis, nie była skierowana w stronę tarczy szlifierskiej; strzałka musi pokrywać się ze wskaźnikiem 22.

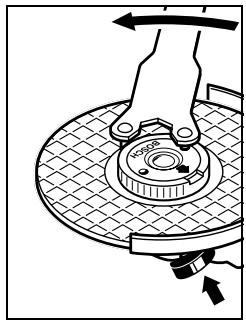

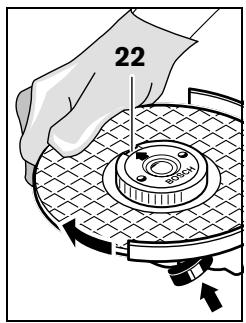

Ustalić położenie wrzeciona za pomocą przycisku blokady 1. Nakrętkę szybkomocującą dociągnąć, mocno przekręcając tarczę szlifierską w kierunku zgodnym z ruchem wskazówek zegara.
Prawidłowo zamocowana, nieuszkodzona nakrętka mocująca pozwala się łatwo poluzować ręką, poprzez obracanie pierścieniem radełkowym w kierunku przeciwnym do ruchu wskazówek zegara. Mocno dokręconej nakrętki nie zwalniać
nigdy za pomocą szczypiec lub kombinerek. Stosować wyłącznie klucz dwutrzpieniowy. Klucz nasadzić, jak pokazano na rysunku.
Wymagania dotyczące narzędzi szlifierskich
Stosować tylko wszystkie narzędzia robocze, które zostały wymienione w niniejszej instrukcji obsługi.
Dopuszczalna prędkość obrotowa [-1] wzgl. obwodowa [m / s] używanych narzędzi roboczych musi co najmniej odpowiadać wartościom podanym w poniższej tabeli.
Należy dlatego zwrócić uwagę na dopuszczalną prędkość obrotową wzgl. obwodową, podaną na etykiecie narzędzia szlifierskiego.
| maks.
[mm] | [mm] | | |
| D | b | d | [min-1] [m/s] |
Przestawianie głowicy przekładniowej
Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.
zastosowanie, np. podczas cięcia przy użyciu pokrywy odsysającej z prowadnicą saneczkową 20, a także dla osób leworęcznych.

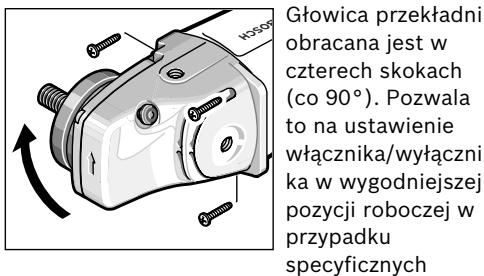

Wykręcić wszystkie 4 śruby. Ostrożnie ustawić głowicę w wybranej pozycji, nie wciągając jej przy tym z obudowy. Dokręcić ponownie wszystkie 4 śruby.
Odsysanie pyłów/wiórów
Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywoływać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być usuwane jedynie przez odpowiednio przeszkolony personel.
- W razie możliwości należy stosować odsysanie pyłów.
- Należy zawsze dbać o dobrą wentylację stanowiska pracy. Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.
Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulacji i zasad obchodzenia się z materiałami przeznaczonymi do obróbki.
Praca
Uruchomienie
▶ Należy zwrócić uwagę na napięcie sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone do pracy pod napięciem 230 V można przyłączać również do sieci 220 V.
W przypadku eksploatacji elektronarzędzia za pomocą przenośnych generatorów prądotwórczych, nie dysponujących wystarczającymi rezerwami mocy, względnie odpowiednią regulacją napięcia ze zwiększeniem prądu rozruchowego, może dojść do zmniejszenia wydajności obróbki lub do nietypowych zachowań przy włączaniu.
Proszę zwrócić uwagę na przydatność zastosowanego generatora prądotwórczego, szczególnie pod kątem napięcia sieciowego i częstotliwości zasilania sieciowego.
Włączanie/wyłączanie
W celu włączenia elektronarzędzia należy przesunąć włącznik/wyłącznik 2 do przodu, a następnie go wcisnąć.
Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik 2.
Narzędzia szlifierskie są kontrolowane przed użyciem. Narzędzie szlifierskie musi być prawidłowo zamontowane i musi się swobodnie obracać. W ramach testu uruchomić elektronarzędzie bez obciążenia na co najmniej jedną minutę. Nie stosować uszkodzonych lub wibrujących narzędzi szlifierskich. Narzędzia szlifierskie muszą mieć okrągły kształt. Uszkodzone narzędzia szlifierskie mogą pękać.
Ogranicznik prądu rozruchowego (PWS 20-230 J)
Elektroniczny ogranicznik prądu rozruchowego ogranicza wielkość prądu podczas włączania elektronarzędzia i umożliwia eksploatację z bezpiecznikiem 16 A.
Wskazówki dotyczące pracy
▷ Zachować ostrożność przy wykonywaniu szczelin w ścianach nośnych, zob. akapit „Wskazówki dotyczące statyki”. Jeżeli ciężar własny przedmiotu obrabianego nie gwarantuje stabilnej pozycji, należy go zamocować. Unikać sytuacji, w których elektronarzędzie mogłoby zostać – przez zbyt silne obciążenie – automatycznie wyłączone. Po silnym obciążeniu elektronarzędzia, należy pozwolić mu pracować przez kilka minut na biegu jałowym, w celu ochłodzenia narzędzia roboczego. Tarcze szlifierskie i tnące ulegają podczas pracy silnemu nagrzaniu. Przed ich dotknięciem należy odczekać, aż się ochłodzą. ▷ Elektronarzędzia nie wolno eksploatować przy użyciu stolika tnącego.
Szlifowanie zgrubne
W żadnym wypadku nie wolno używać tarcz tnących do szlifowania zgrubnego.
Najlepsze efekty przy szlifowaniu zgrubnym osiąga się prowadząc tarczę ścierną pod kątem 30° do 40° w stosunku do obrabianej powierzchni. Elektronarzędzie należy prowadzić z lekkim dociskiem. Dzięki temu materiał obrabiany nie rozgrzeje się za bardzo i nie dojdzie do powstania w nim rowków.
Ściernica wachlarzowa
Za pomocą ściernicy wachlarzowej (osprzęt) możliwa jest obróbka powierzchni łukowych i profili.
W porównaniu do ściernic tradycyjnych, ściernice wachlarzowe charakteryzują się wielokrotnie dłuższą żywotnością, wyraźnie zmniejszonym poziomem szumów i niższymi temperaturami szlifowania.
Do cięcia metalu należy zawsze stosować elektryczną osłonę ochronną 7.
Podczas cięcia należy zawsze zachować równomierny posuw, dopasowany do właściwości obrabianego materiału. Nie należy wywierać nacisku na tarczę tnącą, przechylać elektronarzędzia ani wykonywać nim ruchów oscylacyjnych.
Nie wolno wyhamowywać biegu tarczy przez boczny nacisk.
Elektronarzędzie należy zawsze prowadzić przeciwbieżnie do kierunku obrotów tarczy. W przeciwnym wypadku istnieje ryzyko, że wyskoczy ono z nacięcia w sposób niekontrolowany.
W przypadku cięcia profili i rur czworokątnych, zaleca się zacząć pracę od najmniejszego przekroju.
Cięcie kamienia

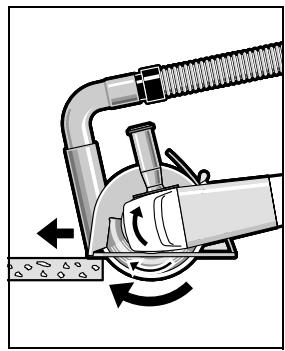

Do cięcia kamienia należy zawsze stosować prowadnicę z odsysaniem z prowadnicą saneczkową 20. Elektronarzędzie przeznaczone jest wyłącznie do cięcia i szlifowania na sucho.
Do cięcia kamienia najwłaściwsze są tarcze diamentowe. Aby zapobiec przechyleniu elektronarzędzia, należy zastosować prowadnicę do cięcia z prowadnicą saneczkową 20.
Elektronarzędzie może być stosowane tylko z systemem odsysania pyłów. Oprócz tego należy stosować maskę przeciwpyłową.
Odkurzacz musi być dostosowany do odsysania pyłu kamiennego. Firma Bosch oferuje odpowiednie do tego rodzaju zastosowań odkurzacze.
Włączyć elektronarzędzie i przyłożyć prowadnicę do ciętego elementu. Pracować z równomiernym, optymalnie dopasowanym do danego typu materiału posuwem.
Przy cięciu szczególnie twardych materiałów, np. betonu z dużą zawartością krzemu, może dojść do przegrzania, a tym samym uszkodzenia tarczy diamentowej. Snop iskier otaczający diamentową tarczę jest objawem przegrzania. Należy wtedy natychmiast przerwać cięcie i ochłodzić tarczę, włączając elektronarzędzie z najwyższą prędkością obrotową, bez obciążenia.
Wyraźnie zmniejszająca się wydajność i wieniec iskier na tarczy, to oznaki stępienia diamentowej tarczy tnącej. Można ją naostrzyć, dokonując krótkich cięć w materiale ściernym (np. piaskowcu).
Wskazówki dotyczące statyki
Wykonywanie szczelin w ścianach nośnych podlega normie DIN 1053, cz. 1 lub ustaleniom specyficznym dla danego kraju. Przepisy te muszą być koniecznie przestrzegane. Przed rozpoczęciem prac należy skonsultować się z odpowiedzialnym za budynek statykiem, architektem lub kierownictwem budowy.
Konserwacja i serwis
Konserwacja i czyszczenie
Przed wszystkimi pracami przy elektronarzędziu należy wyjąć wtyczkę z gniazda. Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości. W ekstremalnych warunkach pracy, w środku narzędzia może osadzić się pył przy obrabianiu metali przewodzących prąd. Izolacja ochronna elektronarzędzia może zostać uszkodzona. W takich przypadkach zaleca się użycie stacjonarnego urządzenia odsysającego, częste wydmuchiwanie szczelin wentylacyjnych i podłączenie przez wyłącznik ochronny (F1).
Należy obchodzić się pieczołowicie z osprzętem podczas przechowywania i podczas pracy.
Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli produktu, ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch.
Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektronarzędzia zgodnie z danymi na tabliczce znamionowej.
Obsługa klienta oraz doradztwo techniczne
Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi. Rysunki techniczne oraz informacja o częściach zamiennych można znaleźć pod adresem:
Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu.
Polska
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Tel.: +48 (022) 715 44 60
Faks: +48 (022) 715 44 41
E-Mail: bsc@pl.bosch.com
Infolinia Dział Elektronarzędzi:
+48 (801) 100 900
(w cenie połączenia lokalnego)
E-Mail: elektronarzedzia.info@pl.bosch.com
www.bosch.pl
Usuwanie odpadów
Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.
Tylko dla państw należących do UE:
Nie należy wyrzucać elektronarzędzi do odpadów domowych! Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania
w prawie krajowym, wyeliminowane, nie nadające się do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.
Zastrzega się prawo dokonywania zmian.
194 | Česky
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na zobrazení elektronáradí na grafické stránce.
1 Aretační tlačítko vřetene 2 Spínač 3 Přídavná rukojeť 4 Brusné vřeteno 5 Ochranný kryt pro broušení 6 Zajišťovací šroub ochranného krytu 7 Ochranný kryt pro dělení 8 Upínací příruba s o-kroužkem 9 Brusný/dělící kotouč
najlepiej zaczynać od najmniejszego przekroju.
Cięcie kamienia
2006/42/WE (od 29.12.2009).
Dokumentacja techniczna u: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Nakrętka dociskowa SDS-c/ijc
Aby szybko zamocować narzędzia szlifierskie bez żadnych narzędzi pomocniczych, można użyć nakrętki dociskowej z uchwytem ręcznym.
