MODE D'EMPLOI PWS 20-230 J BOSCH

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page

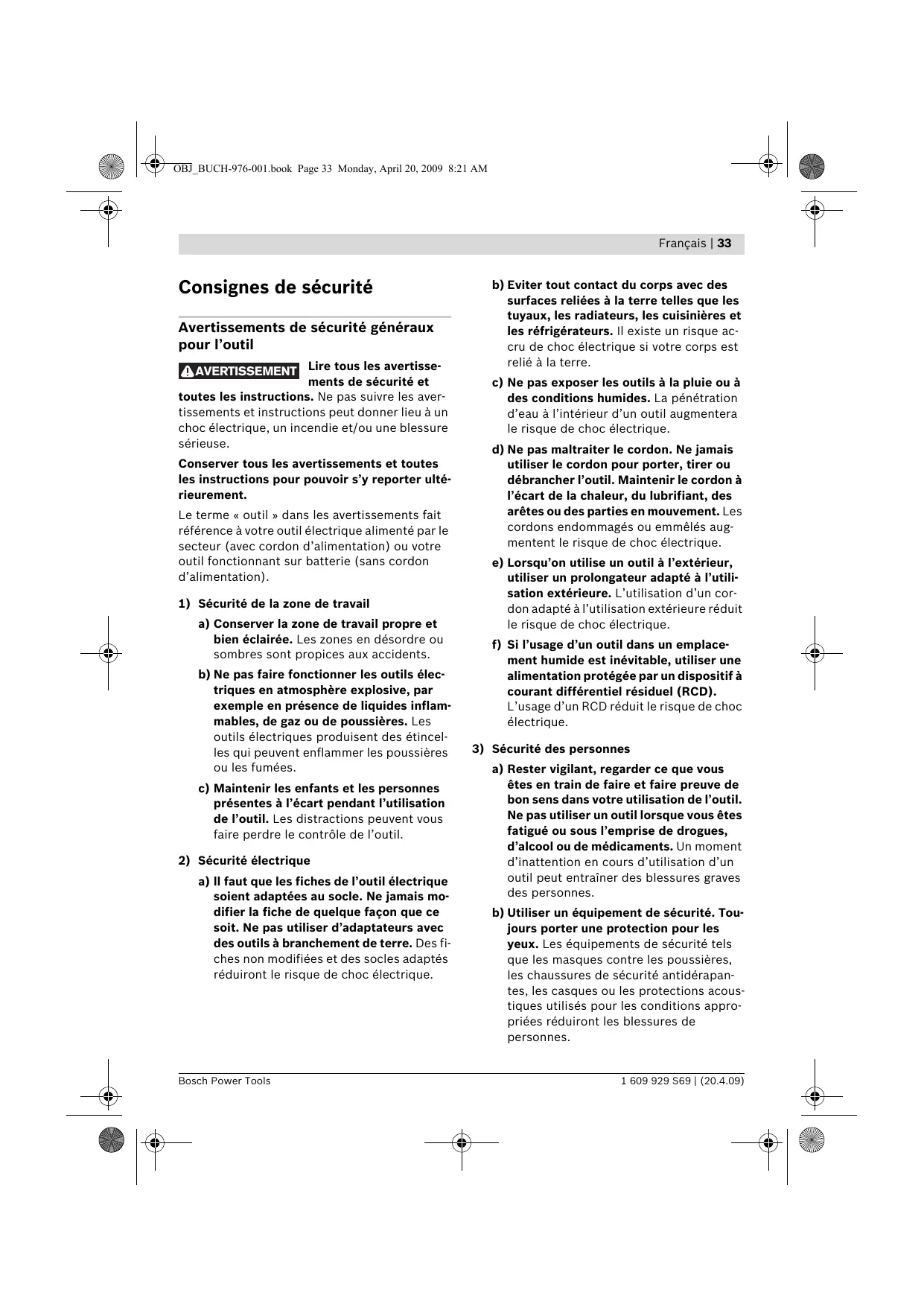

Consignes de sécurité

Avertissements de sécurité généraux pour l’outil AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil.

2) Sécurité électrique

a) ll faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes. 1 609 929 S69 | (20.4.09) 34 | Français c) Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer. 1 609 929 S69 | (20.4.09) c) Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil. d) Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices. e) Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Maintenance et entretien

a) Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue. Instructions de sécurité pour meuleuses angulaires Avertissements de sécurité communs pour les opérations de meulage, de ponçage, de brossage métallique, ou de tronçonnage par meule abrasive f Cet outil électrique est destiné à fonctionner comme meuleuse, ponceuse, brosse métallique ou outil à tronçonner. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave. f Les opérations de polissage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l’outil électrique n’a pas été conçu peuvent provoquer un danger et causer un accident corporel. f Ne pas utiliser d’accessoires non conçus spécifiquement et recommandés par le fabricant d’outils. Le simple fait que l’accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité. f La vitesse assignée de l’accessoire doit être au moins égale à la vitesse maximale indiquée sur l’outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat. f Le diamètre extérieur et l’épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée. f La taille de mandrin des meules, flasques, patins d’appui ou tout autre accessoire doit s’adapter correctement à l’arbre de l’outil électrique. Les accessoires avec alésages centraux ne correspondant pas aux éléments de montage de l’outil électrique seront en déséquilibre, vibreront excessivement, et pourront provoquer une perte de contrôle. Bosch Power Tools f Ne pas utiliser d’accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de copeaux et fissures, les patins d’appui pour détecter des traces éventuelles de fissures, de déchirure ou d’usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés. Si l’outil électrique ou l’accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. Après examen et installation d’un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l’accessoire rotatif et faire marcher l’outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommagés seront normalement détruits pendant cette période d’essai. f Porter un équipement de protection individuelle. En fonction de l’application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d’arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition. f Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce à usiner ou d’un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d’opération. 1 609 929 S69 | (20.4.09) 36 | Français f Tenir l’outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l’accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l’accessoire coupant avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur. f Placer le câble éloigné de l’accessoire de rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l’accessoire de rotation. f Ne jamais reposer l’outil électrique avant que l’accessoire n’ait atteint un arrêt complet. L’accessoire de rotation peut agripper la surface et arracher l’outil électrique hors de votre contrôle. f Ne pas faire fonctionner l’outil électrique en le portant. Un contact accidentel avec l’accessoire de rotation pourrait accrocher vos vêtements et attirer l’accessoire sur vous. f Nettoyer régulièrement les orifices d’aération de l’outil électrique. Le ventilateur du moteur attirera la poussière à l’intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques. f Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux. f Ne pas utiliser d’accessoires qui nécessitent des réfrigérants fluides. L’utilisation d’eau ou d’autres réfrigérants fluides peut aboutir à une électrocution ou un choc électrique. 1 609 929 S69 | (20.4.09) Rebonds et mises en garde correspondantes f Le rebond est une réaction soudaine au pincement ou à l’accrochage d’une meule rotative, d’un patin d’appui, d’une brosse ou de tout autre accessoire. Le pincement ou l’accrochage provoque un blocage rapide de l’accessoire en rotation qui, à son tour, contraint l’outil électrique hors de contrôle dans le sens opposé de rotation de l’accessoire au point du grippage. Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériau, provoquant des sauts ou l’expulsion de la meule. La meule peut sauter en direction de l’opérateur ou encore en s’en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions. Le rebond résulte d’un mauvais usage de l’outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous. f Maintenir fermement l’outil électrique et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, le cas échéant, pour une maîtrise maximale du rebond ou de la réaction de couple au cours du démarrage. L’opérateur peut maîtriser les couples de réaction ou les forces de rebond, si les précautions qui s’imposent sont prises. f Ne jamais placer votre main à proximité de l’accessoire en rotation. L’accessoire peut effectuer un rebond sur votre main. f Ne pas vous placer dans la zone où l’outil électrique se déplacera en cas de rebond. Le rebond pousse l’outil dans le sens opposé au mouvement de la meule au point d’accrochage. Français | 37 f Apporter un soin particulier lors de travaux dans les coins, les arêtes vives etc. Eviter les rebondissements et les accrochages de l’accessoire. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l’accessoire en rotation et à provoquer une perte de contrôle ou un rebond. f Ne pas fixer de chaîne coupante ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle. Mises en garde de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif f Utiliser uniquement des types de meules recommandés pour votre outil électrique et le protecteur spécifique conçu pour la meule choisie. Les meules pour lesquelles l’outil électrique n’a pas été conçu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses. f Le protecteur doit être solidement fixé à l’outil électrique et placé en vue d’une sécurité maximale, de sorte que l’opérateur soit exposé le moins possible à la meule. Le protecteur permet de protéger l’opérateur des fragments de meule cassée et d’un contact accidentel avec la meule. f Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne pas meuler avec le côté de la meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique, l’application de forces latérales à ces meules peut les briser en éclats. f Toujours utiliser des flasques de meule non endommagés qui sont de taille et de forme correctes pour la meule que vous avez choisie. Des flasques de meule appropriés supportent la meule réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tronçonner peuvent être différents des autres flasques de meule. f Ne pas utiliser de meules usées d’outils électriques plus grands. La meule destinée à un outil électrique plus grand n’est pas appropriée pour la vitesse plus élevée d’un outil plus petit et elle peut éclater. Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif f Ne pas « coincer » la meule à tronçonner ou ne pas appliquer une pression excessive. Ne pas tenter d’exécuter une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibilité de rebond ou de rupture de la meule. f Ne pas vous placer dans l’alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s’éloigne de votre corps, le rebond éventuel peut propulser la meule en rotation et l’outil électrique directement sur vous. f Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque, mettre l’outil électrique hors tension et tenir l’outil électrique immobile jusqu’à ce que la meule soit à l’arrêt complet. Ne jamais tenter d’enlever la meule à tronçonner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produire. Rechercher et prendre des mesures correctives afin d’empêcher que la meule ne se grippe. f Ne pas reprendre l’opération de coupe dans la pièce à usiner. Laisser la meule atteindre sa pleine vitesse et rentrer avec précaution dans le tronçon. La meule peut se coincer, venir chevaucher la pièce à usiner ou effectuer un rebond si l’on fait redémarrer l’outil électrique dans la pièce à usiner. 1 609 929 S69 | (20.4.09) 38 | Français f Prévoir un support de panneaux ou de toute pièce à usiner surdimensionnée pour réduire le risque de pincement et de rebond de la meule. Les grandes pièces à usiner ont tendance à fléchir sous leur propre poids. Les supports doivent être placés sous la pièce à usiner près de la ligne de coupe et près du bord de la pièce des deux côtés de la meule. f Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d’autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d’eau, des câblages électriques ou des objets, ce qui peut entraîner des rebonds. Mises en garde de sécurité spécifiques aux opérations de ponçage f Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage. Suivre les recommandations des fabricants, lors du choix du papier abrasif. Un papier abrasif plus grand s’étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une déchirure du disque ou un rebond. Mises en garde de sécurité spécifiques aux opérations de brossage métallique f Garder à l’esprit que des brins métalliques sont rejetés par la brosse même au cours d’une opération ordinaire. Ne pas soumettre à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau. f Si l’utilisation d’un protecteur est recommandée pour le brossage métallique, ne permettre aucune gêne du touret ou de la brosse métallique au protecteur. Le touret ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges. 1 609 929 S69 | (20.4.09) Avertissements supplémentaires Porter des lunettes de protection. f Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels et peut provoquer un choc électrique. f Déverrouiller l’interrupteur Marche/Arrêt et le mettre dans la position d’arrêt, si l’alimentation en courant est interrompue, par ex. par une panne de courant ou quand la fiche du secteur est débranchée. Ceci permet d’éviter un redémarrage incontrôlé. f Pour travailler des pierres, utiliser une aspiration de poussières. L’aspirateur doit être agréé pour l’aspiration de poussières de pierre. L’utilisation de tels dispositifs réduit les dangers venant des poussières. f Pour les travaux de tronçonnage de la pierre, utiliser un chariot de guidage. Sans guidage latéral, le disque à tronçonner peut s’accrocher et causer un contrecoup. f Toujours bien tenir l’outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l’outil électroportatif est guidé de manière plus sûre. f Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains. f Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. Français | 39 f Ne jamais utiliser un outil électroportatif dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d’alimentation de la prise du courant, au cas où le câble serait endommagé lors du travail. Un câble endommagé augmente le risque d’un choc électrique. Eléments de l’appareil La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique. 1 Touche de blocage de la broche 2 Interrupteur Marche/Arrêt 3 Poignée supplémentaire Description du fonctionnement Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Déplier le volet sur lequel l’appareil est représenté de manière graphique. Laisser le volet déplié pendant la lecture de la présente notice d’utilisation. Utilisation conforme L’outil électroportatif est conçu pour le tronçonnage, le meulage et le brossage des matériaux en métal et en pierre sans utilisation d’eau. Pour le tronçonnage de métal, utiliser un carter de protection spécialement pour le tronçonnage (accessoire). Pour le tronçonnage de pierre, utiliser un carter d’aspiration avec chariot de guidage spécialement pour le tronçonnage (accessoire). Muni d’outils de ponçage autorisés, l’outil électroportatif peut être utilisé pour les travaux de ponçage. 4 Broche de ponçage 5 Carter de protection pour le ponçage 6 Vis de serrage pour capot de protection 7 Carter de protection pour le tronçonnage* 8 Bride de fixation avec rondelle élastique 9 Disque de meulage/à tronçonner* 10 Ecrou de serrage 11 Ecrou de serrage rapide

12 Capot de protection pour meule boisseau* 13 Meule boisseau* 14 Protège-mains* 15 Rondelles d’écartement* 16 Plateau de ponçage en caoutchouc* 17 Feuille abrasive* 18 Ecrou cylindrique* 19 Brosse boisseau* 20 Carter d’aspiration pour le tronçonnage avec chariot de guidage * 21 Disque à tronçonner diamanté* *Les accessoires décrits ou montrés ne sont pas compris dans l’emballage standard. Vous trouverez les accessoires complets dans notre programme d’accessoires. 1 609 929 S69 | (20.4.09) Caractéristiques techniques Meuleuse angulaire Puissance absorbée nominale Puissance utile Vitesse de rotation nominale PWS 1900 Diamètre max. de la meule

Filet de la broche Longueur max. filetage de la broche de ponçage

Limitation du courant de démarrage Poids suivant EPTA-Procédure 01/2003 Classe de protection

4,4 4,4 4,4 /II /II /II Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays. Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier. Seulement pour les outils électriques sans limitation du courant de démarrage : Les processus de mise en fonctionnement provoquent des baisses de tension momentanées. En cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d’autres appareils. Pour des impédances de secteur inférieures à 0,25 ohms, il est assez improbable que des perturbations se produisent. Bruits et vibrations Valeurs de mesure déterminées conformément à EN 60745. Les mesures réelles (A) des niveaux sonores de l’appareil sont : Niveau de pression acoustique 92 dB(A) ; niveau d’intensité acoustique 103 dB(A). Incertitude K=3 dB. Porter une protection acoustique ! Valeurs totales des vibrations (somme de vecteurs de trois sens) relevées conformément à EN 60745 : Ponçage de surfaces (dégrossissage) : Valeur d’émission vibratoire ah =8 m/s2, incertitude K=1,5 m/s2, Ponçage avec feuille abrasive : Valeur d’émission vibratoire ah =3,5 m/s2, incertitude K=1,5 m/s2. 1 609 929 S69 | (20.4.09) L’amplitude d’oscillation indiquée dans ces instructions d’utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d’outils électroportatifs. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L’amplitude d’oscillation représente les utilisations principales de l’outil électroportatif. Si l’outil électroportatif est cependant utilisé pour d’autres applications, avec d’autres outils de travail ou avec un entretien non approprié, l’amplitude d’oscillation peut être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée de travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée de travail. Français | 41 Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets de vibrations, telles que par exemple : Entretien de l’outil électroportatif et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail. Déclaration de conformité Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du 29.12.2009). Dossier technique auprès de : Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Carter de protection pour le ponçage Monter le capot de protection 5 sur la broche. Adapter la position du capot de protection 5 aux exigences des travaux à effectuer et bloquer le capot de protection 5 à l’aide de la vis de serrage 6. f Réglez le capot de protection 5 de sorte à empêcher une projection d’étincelles en direction de l’utilisateur. Carter de protection pour le tronçonnage f Pour le tronçonnage de métal, utilisez toujours le carter de protection pour le tronçonnage 7. f Pour le tronçonnage de pierre, utilisez toujours le carter d’aspiration pour le tronçonnage avec chariot de guidage 20. Le carter de protection pour le tronçonnage 7 est monté comme le carter de protection pour le ponçage 5. Poignée supplémentaire f N’utilisez l’outil électroportatif qu’avec la poignée supplémentaire 3. En fonction du mode de travail, serrez la poignée supplémentaire 3 du côté droit ou gauche de la tête d’engrenage. Poignée supplémentaire amortissant les vibrations Montage des dispositifs de protection f Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant. Note : Si la meule se cassait pendant l’utilisation ou si les dispositifs de fixation sur le capot de protection/l’outil électroportatif étaient endommagés, l’outil électroportatif doit être immédiatement envoyé auprès d’un service aprèsvente, pour les adresses voir chapitre « Service après-vente et assistance des clients ». La poignée supplémentaire amortissant les vibrations permet une réduction les vibrations et, en conséquence, un travail plus agréable en toute sécurité. f N’effectuez aucune modification sur la poignée supplémentaire. Ne continuez plus à utiliser une poignée supplémentaire endommagée. 1 609 929 S69 | (20.4.09) 42 | Français Protège-main f Lors de travaux avec le plateau de ponçage en caoutchouc 16 ou la brosse boisseau/la brosse circulaire/le plateau à lamelles, montez toujours le protège-main 14. Montez le protège-main 14 avec la poignée supplémentaire 3. Montage des outils de ponçage f Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant. f Les disques de meulage et à tronçonna chauffent énormément durant le travail ; ne les touchez pas avant qu’ils ne soient complètement refroidis. Nettoyez la broche 4 ainsi que toutes les pièces à monter. Afin de serrer et de desserrer les outils de ponçage, appuyez sur la touche de blocage de la broche 1 afin de bloquer la broche. f N’actionnez la touche de blocage de la broche que lorsque la broche est à l’arrêt. Sinon, l’outil électroportatif pourrait être endommagé. Disque de meulage/à tronçonner Faites attention aux dimensions des outils de ponçage. L’alésage du disque doit correspondre à la bride de fixation. N’ utilisez pas d’adaptateur ni de raccord de réduction. Lors de l’utilisation de disques à tronçonner diamantés, veillez à ce que la flèche indiquant le sens de rotation et qui se trouve sur le disque à tronçonna diamanté coïncide avec le sens de rotation de l’outil électroportatif (voir la flèche indiquant le sens de rotation et qui se trouve sur la tête d’engrenage). L’ordre du montage est indiqué sur la page des graphiques. Pour fixer le disque de meulage/à tronçonner, desserrez l’écrou de serrage 10 et serrez-le à l’aide de la clé à ergots, voir chapitre « Ecrou de serrage rapide ». 1 609 929 S69 | (20.4.09) f Après avoir monté l’outil de ponçage et avant de mettre l’appareil en fonctionnement, contrôlez si l’outil est correctement monté et s’il peut tourner librement. Assurez-vous que l’outil de ponçage ne frôle pas le carter de protection ni d’autres éléments. Dans la bride de fixation 8, il y a une pièce en matière plastique (rondelle élastique) se trouvant autour de l’ergot de centrage. Au cas où cette rondelle élastique ferait défaut ou qu’elle serait endommagée, il faut absolument la remplacer (Référence 1 600 210 039) avant de monter la bride de fixation 8. Plateau à lamelles f Lors de travaux avec le plateau à lamelles, montez toujours le protège-main 14. Plateau de ponçage en caoutchouc f Lors de travaux avec le plateau de ponçage en caoutchouc 16, montez toujours le protège-main 14. L’ordre du montage est indiqué sur la page des graphiques. Avant de monter le plateau en caoutchouc 16, montez les 2 rondelles d’écartement 15 sur la broche de ponçage 4. Montez l’écrou cylindrique 18 et serrez-le à l’aide de la clé à ergots. Brosse boisseau/brosse circulaire f Lors de travaux avec la brosse boisseau ou la brosse circulaire, montez toujours le protège-main 14. L’ordre du montage est indiqué sur la page des graphiques. Vissez la brosse boisseau/la brosse circulaire sur la broche de ponçage de façon à ce qu’elle repose fermement sur la bride se trouvant au bout du filet de la broche. Serrez la brosse boisseau/la brosse circulaire à l’aide d’une clé à fourche. Français | 43 Meule boisseau f Lors de travaux avec la meule boisseau, toujours monter le capot spécial de protection La meule boisseau 13 ne devrait dépasser le capot de protection 12 que dans la mesure absolument nécessaire au type de travail à effectuer. Régler le capot de protection 12 sur cette mesure. L’ordre du montage est indiqué sur la page des graphiques. Monter l’écrou de serrage 10 et le serrer à l’aide de la clé à ergots contrecoudée appropriée. Ecrou de serrage rapide Pour permettre un remplacement facile de l’outil de ponçage sans utilisation d’autres outils, il est possible d’utiliser l’écrou de serrage rapide 11 au lieu de l’écrou de serrage 10. f L’écrou de serrage rapide 11 ne doit être utilisé qu’avec les disques de meulage et de dégrossissage. N’utilisez qu’un écrou de serrage rapide 11 en parfait état. Lors du vissage, veillez à ce que la face imprimée de l’écrou de serrage rapide 11 ne soit pas dirigée vers la meule; la flèche doit être dirigée vers la marque 22.

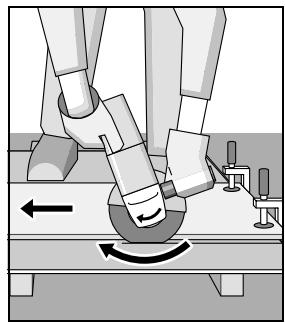

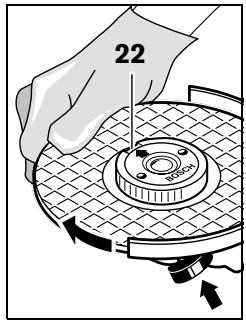

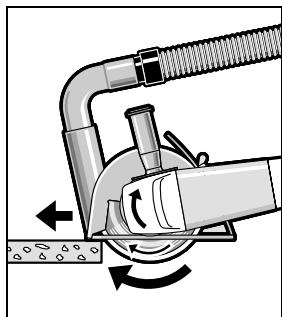

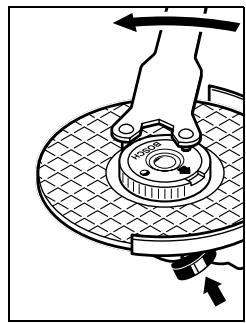

Afin de bloquer la broche de ponçage, appuyez sur la touche de blocage de la broche 1. Afin de serrer l’écrou de serrage rapide, tournez fortement la meule dans le sens des aiguilles d’une montre. Un écrou de serrage rapide non endommagé qui a été correctement fixé peut être desserrée à la main en tournant l’anneau moleté dans le sens inverse des aiguilles d’une montre. Ne desserrez jamais un écrou de serrage rapide bloqué au moyen d’une pince mais utilisez une clé à ergots. Positionnez la clé à ergots conformément à la figure. Outils de ponçage autorisés Tous les outils de ponçage figurant dans ces instructions d’utilisation peuvent être utilisés. La vitesse de rotation admissible [min-1] ou la vitesse circonférentielle [m/s] des outils de ponçage utilisés doit correspondre au moins aux indications figurant sur le tableau ci-dessous. En conséquence, respectez la vitesse de rotation ou la vitesse circonférentielle admissible figurant sur l’étiquette de l’outil de ponçage. max. [mm]

Tourner la tête d’engrenage f Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant. Il est possible de tourner la tête d’engrenage par étapes de 90°. Ceci permet de mettre l’interrupteur Marche/Arrêt dans une position de maniement favorable à des utilisations spécifiques, p. ex. pour des travaux de tronçonnage effectués au moyen du carter d’aspiration avec chariot de guidage 20 ou pour les gauchers. Desserrer les 4 vis complètement. Tourner la tête d’engrenage avec précaution et sans la détacher du carter pour la mettre dans sa nouvelle position. Resserrer les 4 vis. Aspiration de poussières/de copeaux f Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancérigènes, surtout en connexion avec des additifs pour le traitement de bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. – Si possible, utilisez une aspiration des poussières. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire de la classe de filtre P2. Respectez les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter. 1 609 929 S69 | (20.4.09) Mise en marche Mise en service f Tenez compte de la tension du réseau ! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V. Lorsque l’outil électroportatif est utilisé avec des générateurs de courant mobiles qui ne disposent pas de réserves de puissance suffisantes ou d’un réglage de tension approprié avec amplification du courant de démarrage, des pertes de puissance ou un comportement non typique lors de la mise en service peuvent en être la conséquence. Vérifiez si le générateur utilisé est approprié, surtout en ce qui concerne la tension et la fréquence du réseau. Mise en Marche/Arrêt Pour la mise en service de l’outil électroportatif, poussez l’interrupteur Marche/Arrêt 2 vers l’avant, puis appuyez-le. Pour arrêter l’outil électroportatif relâchez l’interrupteur Marche/Arrêt 2. f Contrôlez les outils de ponçage avant de les utiliser. L’outil de ponçage doit être correctement monté et doit pouvoir tourner librement. Effectuez un essai de marche en laissant tourner sans sollicitation l’outil pendant au moins 1 minute. N’ utilisez pas d’outils de ponçage endommagés, déséquilibrés ou générant des vibrations. Les outils de ponçage endommagés peuvent fendre lors du travail et avoir de graves blessures pour conséquence. Limitation du courant de démarrage (PWS 20-230 J) La limitation électronique du courant de démarrage limite la puissance lors de la mise en marche de l’outil électroportatif et permet un fonctionnement sur un fusible 16 A. Instructions d’utilisation f Attention lors de la réalisation de fentes dans les murs porteurs, voir chapitre « Indications concernant les normes de construction ». f Serrez la pièce à travailler bien lorsque celle-ci ne repose pas de manière sûre malgré son propre poids. f Ne sollicitez pas l’outil électroportatif au point qu’il s’arrête. Tronçonnage de métal f Pour le tronçonnage de métal, utilisez toujours le carter de protection pour le tronçonnage 7. Lors des travaux de tronçonnage, travaillez en appliquant une vitesse d’avance modérée adaptée au matériau. N’exercez pas de pression sur le disque à tronçonner, ne l’inclinez ni l’oscillez. Ne freinez pas les disques à tronçonner qui ralentissent en exerçant une pression latérale. L’outil électroportatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrôlée. f Laissez tourner l’outil électroportatif à vide pendant quelques minutes après une forte sollicitation pour refroidir l’outil de travail. f Les disques de meulage et à tronçonna chauffent énormément durant le travail ; ne les touchez pas avant qu’ils ne soient complètement refroidis. f Ne jamais utiliser l’outil électroportatif avec un support de tronçonnage. Travaux de dégrossissage f N’utilisez jamais de disques à tronçonner pour les travaux de dégrossissage ! Avec un angle d’inclinaison de 30° à 40°, on obtient les meilleurs résultats lors des travaux de dégrossissage. Guidez l’outil électroportatif de façon régulière en exerçant une pression modérée. Ceci évite un réchauffement excessif de la pièce à travailler, elle ne change pas de couleur et il n’y a pas de stries. Plateau à lamelles Le plateau à lamelles (accessoire) permet également de travailler des surfaces convexes et des profils. Les plateaux à lamelles ont une durée de vie nettement plus élevée, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les meules conventionnelles. Lors du tronçonnage de profils et de tuyaux carrés, il convient de positionner l’appareil sur la plus petite section. Tronçonnage de pierres f Pour le tronçonnage de pierre, utilisez toujours le carter d’aspiration pour le tronçonnage avec chariot de guidage 20. f N’utilisez l’outil électroportatif que pour des travaux de découpage/de ponçage à sec. Le mieux est d’utiliser un disque à tronçonner diamanté pour le tronçonnage de pierres. Pour empêcher les inclinaisons, le carter d’aspiration pour le tronçonnage avec le chariot de guidage 20 doit être utilisé. N’utilisez l’outil électroportatif qu’avec aspiration de poussières et portez en plus toujours un masque anti-poussières. L’aspirateur doit être agréé pour l’aspiration de poussières de pierre. La société Bosch vous offre des aspirateurs appropriés. 1 609 929 S69 | (20.4.09) 46 | Français Mettez l’outil électroportatif en marche et positionnezle avec la partie avant du chariot de guidage sur la pièce à travailler. Travaillez en appliquant une vitesse d’avance modérée adaptée au matériau. Entretien et service après-vente Nettoyage et entretien f Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant. f Tenez toujours propres l’outil électroportatif ainsi que les ouïes de ventilation afin d’obtenir un travail impeccable et sûr. Lors du tronçonnage de matériaux particulièrement durs, p. ex. le béton avec une teneur élevée en cailloux, le disque à tronçonner diamanté risque d’être surchauffé et subir ainsi des dommages. Une couronne d’étincelles autour du disque à tronçonner diamanté en est le signe. Dans un tel cas, interrompez le processus de tronçonnage et laissez tourner pendant quelque temps le disque à tronçonner diamanté à pleine vitesse en marche à vide pour le laisser refroidir. f En cas de conditions d’utilisation extrêmes, il est possible, lorsqu’on travaille des métaux, que des poussières conductrices se déposent à l’intérieur de l’outil électroportatif. La double isolation de l’outil électroportatif peut ainsi être endommagée. Dans ces cas-là, il est recommandé d’utiliser un dispositif d’aspiration stationnaire, de souffler souvent dans les ouïes de ventilation et de monter un disjoncteur différentiel (FI). Un ralentissement perceptible du rythme de travail et une couronne d’étincelles circonférentielle constituent des indices d’émoussage du disque à tronçonner diamanté. Vous pouvez l’aiguiser en coupant dans un matériau abrasif (p. ex. brique de sable calcaire). Stockez et traitez les accessoires avec précaution. Indications concernant les normes de construction Les fentes dans les murs portants sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiques à un pays. Respectez impérativement ces directives. Avant de commencer le travail, consultez l’ingénieur responsable de la statique, l’architecte compétent ou la direction responsable des travaux. Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique. Service après-vente et assistance des clients Notre service après-vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos produits et leurs accessoires. 1 609 929 S69 | (20.4.09) Français | 47 France Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0 811 36 01 22 (coût d’une communication locale) Fax : +33 (0) 1 49 45 47 67 E-Mail : contact.outillage-electroportatif@fr.bosch.com Vous êtes un revendeur, contactez : Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : +33 (0) 1 43 11 90 06 Fax : +33 (0) 1 43 11 90 33 E-Mail : sav.outillage-electroportatif@fr.bosch.com Belgique, Luxembourg Tel. : +32 (070) 22 55 65 Fax : +32 (070) 22 55 75 E-Mail : outillage.gereedschap@be.bosch.com Suisse Tel. : +41 (044) 8 47 15 12 Fax : +41 (044) 8 47 15 52 Elimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Seulement pour les pays de l’Union Européenne : Ne jetez pas votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée. Sous réserve de modifications.
