INSTRUKCJA OBSŁUGI DESMI151M DEDRA

Instrukcja ważna dla urządzeń wyprodukowanych po: / Návod pro zařízení vyrobená po: / Návod pre obsluhu zariadení vyrobených po: / Instrukcija – jrenginiai, kurie buvo pagaminti nuo: / Lietošanas instrukcija ierícem izgatavotiem pěc: / Útmutató a után gyártott készülékekhez: / Manualul de utilizare pentru aparate fabricate după: / Navodila veljajo za naprave, proizvedene po:/ Upute vrijede za uređaje proizvedene nakon: 01.01.2023

PL SPAWARKA INVERTOROWADO SPAWANIA METODAMI MMA i TIGInstrukcja obsługi z kartą gwarancyjnąCZ INVERTOROVÁ SVAREČKAPRO SVAŘOVÁNÍ METODAMI MMA i TIGNávod k obsluze se záručním listemSK INVERTOROVÁ ZVÁRAČKANA ZVÁRANIE METÓDAMI MMA a TIGUživatefská príručka so záručným listomLT INVERTERINIS SUVIRINIMO APARATASSUVIRINIMUI MMA IR TIG METODAISAudojimo instrukcija su Garantiniu lapuLV INVERTORA METINÁŠANAS APARÄTSMETINÁŠANAI AR MMA un TIG metoděmLietošanas instrukcija ar garantijas talonuHU INVERTERES HEGESZTŐ BERENDEZÉSMMA és TIG ELJÁRÁSŰ HEGESZTÉSHEZHasználati Utasítás GaranciajeggyelRO APARAT DE SUDURÁ DE TIP INVERTORPENTRU SUDURÁ CU METODE MMA ŠI TIGInstrucțiuni de utilizare și certificat de garanțieSI INVERTERSKI VARILNIKza varjenje MMA in TIGNavodila za uporabo z garancijsko karticoHR INVERTERSKI APARAT ZA ZAVARIVANJEZA MMA i TIG ZAVARIVANJEUpute za upotrebu s jamstvenim listomBG ИНВЕРТОРЕН ЗАВАРЪЧЕН АПАРАТза MMA i TIG заваряванеРъководство за употреба с гаранционна карта

1. Zdjęcia i rysunki

2. Szczegółowe przepisy bezpieczeństwa

3. Opis urządzenia

4. Przeznaczenie urządzenia

5. Ograniczenie użycia

6. Dane techniczne

7. Przygotowanie do pracy

8. Podłączenie do sieci

9. Włączanie urządzenia

10. Użytkowanie urządzenia

11. Bieżące czynności obsługowe

12. Zasady doboru elektrod

13. Samodzielne usuwanie usterek

14. Informacje dodatkowe

15. Kompletacja urządzenia, uwagi końcowe

16. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

Deklaracja zgodności znajduje się w siedzibie producenta Dedra Exim Sp. z o.o Ogólne Warunki Bezpieczeństwa zastały dołączone do instrukcji jako oddzielna broszura. Szczegółowe warunki bezpieczeństwa dla opisanego urządzenia załączono do instrukcji.

UWAGA Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi, instrukcji bezpieczeństwa pracy i Deklaracji Zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia

UWAGA Podczas pracy należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji bezpieczeństwa pracy.

Instrukcja bezpieczeństwa pracy jest dołączona do urządzenia jako oddzielna broszura i należy ją zachować. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nie przestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcje obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami. Zachowaj wszystkie instrukcje, instrukcje bezpieczeństwa i deklarację zgodności dla przyszłych potrzeb.

2. Szczegółowe przepisy bezpieczeństwa

Podczas pracy urządzeniem spawalniczym zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem lub obrażeń mechanicznych.

W czasie pracy należy stosować środki ochrony osobistej: fartuch spawalniczy, rękawice spawalnicze, maskę spawalniczą i odpowiednie obuwie o antypoślizgowej podeszwie.

Stosować okulary ochronne podczas oczyszczania spoiny.

Stanowisko spawalnicze powinno być wyposażone w sprawnie działającą instalację odciągową. Zabroniona jest praca w pomieszczeniu zapylonym lub zakurzonym.

Stanowisko spawalnicze powinno być oddzielone ekranem ochronnym.

Zabronione jest użytkowanie urządzenia w wilgotnym lub mokrym pomieszczeniu. Zabronione jest pozostawianie lub użytkowanie urządzenia na deszczu lub śniegu. Zabronione jest użytkowanie spawarki w miejscach, w których znajdują się cieczne łatwopalne lub gazy.

Zabronione jest umieszczanie spawarki na podłożu pochyłym, niestabilnym lub sypkim.

Podczas pracy nie dotykać części uziemionych jak kaloryfery, przewody wodne, chłodziarki itp.

Spawarkę należy włączać do sieci zasilającej jedynie na czas pracy. Po włączeniu zasilania w miejscu pracy nie mogą przebywać osoby nie powołane. Urządzenie jest szczególnie niebezpieczne dla dzieci, dlatego należy dołożyć szczególnej troski, by urządzenie było absolutnie niedostępne dla dzieci.

Zabronione jest użytkowanie urządzenia niezgodnie z jego przeznaczeniem. Nie stosować spawarki do rozmrażania rur. Nie demontować obudowy urządzenia

Sprawdzać każdorazowo przed uruchomieniem urządzenia stan osłon i wszelkich elementów bezpieczeństwa pracy. Nie pracować z uszkodzonymi, wymienić na wolne od wad.

Przewód zasilający oraz ewentualnie zastosowany przedłużacz chronić przed nadmiernym ciepłem, olejami oraz ostrymi krawędziami. Nie pracować, gdy przedłużacz jest zwinięty.

Przedłużacz stosowany przy pracy powinien zapewniać swobodną eksploatację, a długość przewodu powinna być tak dobrana by jego nadmiar nie przeszkadzał w pracy.

Nie ciągnąć za przewód przyłączeniowy odłączając wtyczkę z gniazdka.

Przed rozpoczęciem spawania należy unieruchomić obrabiany materiał za pomocą ścisków lub imadła.

Podczas pracy przyjąć pozycję wykluczającą przewrócenie się. Stać pewnie. Każdorazowo przed rozpoczęciem pracy spawarką należy kontrolować stan przewodu zasilającego, przewodów spawalniczych, uchwyłów elektrod i pozostałych stosowanych przewodów prądowych. Nie pracować uszkodzonymi. Uszkodzone wymienić na wolne od wad.

Przed pierwszym podłączeniem spawarki należy sprawdzić czy napięcie zasilające odpowiada oznaczeniu na tabliczce znamionowej urządzenia. Gniazdko zasilające musi być wyposażone w zacisk ochronny.

Zabronione jest pozostawianie urządzenia podłączonego do sieci bez dozoru. Każdorazowo po zakończeniu pracy obowiązkowo odłączyć wtyczkę od sieci zasilającej.

Jednakże nawet jeśli spawarka jest eksploatowana zgodnie z Instrukcją Obsługi niemożliwe jest całkowite wyeliminowanie pewnego czynnika ryzyka związanego z jej konstrukcją i przeznaczeniem. W szczególności występują następujące ryzyka: Poparzenia.

Zatrucia gazami, spalinami lub oparami.

Uszkodzenia wzroku.

Wzniecenia pożaru.

Porażenia prądem elektrycznym.

Negatywnego oddziaływania pola elektromagnetycznego na zdrowie spawacza.

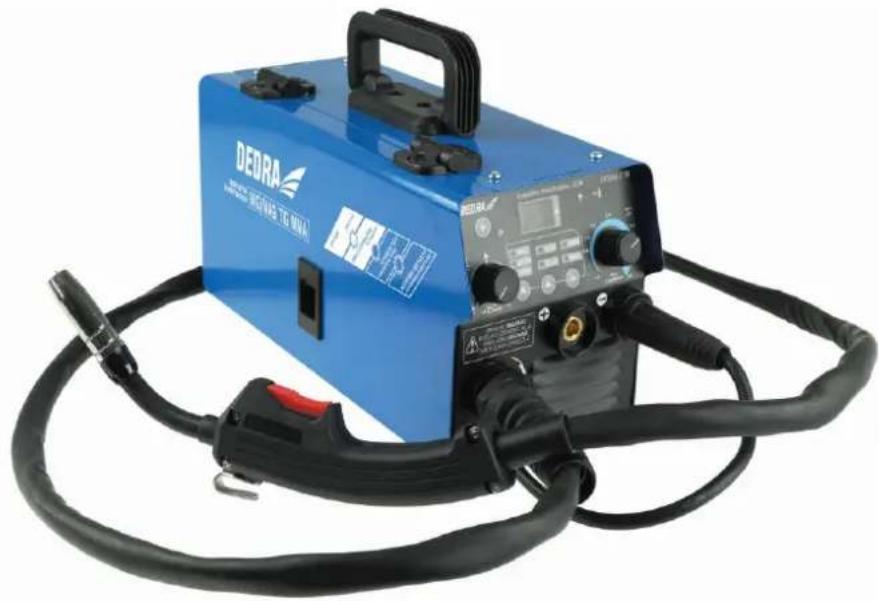

3. Opis urządzenia

Rys. A: 1. Pokrętło nastaw MIG/MAG spoiny; 2. Przycisk wysuwania drutu; 3. Wyświetlacz; 4. Pokrętło nastaw prądu spawania; 5. Gniazdo przewodu prądowego (+); 6. Gniazdo przewodu prądowego (-); 7. Przewód spawalniczy MIG/MAG; 8. Lampki sygnializacyjne;

Rys. B: 1 Wyłącznik zasilania; 2. Przewód zasilający; 3. Przyłącze gazu osłonowego; 4. Wentylator;

Rys. C: 1. Osłona palnika MIG/MAG; 2. Uchwyt; 3. Wyłącznik palnika MIG/MAG; Rys. D: 1. Przycisk wysuwania drutu; 2. Wyświetlacz; 3. Lampki sygnializacyjne; 4. Zespół przełącznika metod spawania;

4. Przeznaczenie urządzenia

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, jak również w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunkach pracy, zawartych w instrukcji obsługi.

Spawarka inwertorowa DESMi151M jest produktem technologicznie zaawansowanym przeznaczonym do:

- spawania drutem nie osłonowym w osłonie gazu chemicznie obojętnego Argon, Hel lub aktywnego CO₂ (metoda MIG/MAG)

- spawania drutem samoosłonowym.

- spawania elektrodą nietopliwą w osłonie gazów obojętnych (metoda TIG) - spawania łukowego elektrodą otulona (metoda MMA).

Spawarki inwertorowe są odzajem spawarek, generujących niezbędne wartości prądowe za pomocą układów elektronicznych. Cechują je niewielkie rozmiary, niska waga, znaczna sprawność, szeroki zakres zastosowania, bardzo dobre efekty spawania i znaczna mobilność transportowa.

Spawarka model DESMi151M przeznaczona jest do spawania ręcznego przy użyciu drutu spawałniczego samoosłonowego lub w osłonie gazowej MIG/MAG. Dodatkowo można nią spawać elektrodami otulonymi takich materiałów jak stale stopowe, konstrukcyjne oraz żeliwa. Można nią pracować z zastosowaniem elektrod otulonych o średnicach od 1,6 mm do 2,5 mm, w zależności od zadanego prądu spawania, potrzeb i rodzaju wykonywanych operacji. Spawarką można także pracować elektrodami nietopływymi w osłonie gazów spawając także metale kolorowe i bardzo cienkie elementy, uzyskując jednocześnie znacznie lepsze jakościowo spoiny. Spawarka DESMi151M nie nadaje się do spawania aluminium i jego stopów. Spawarki przystosowane są do zasilania o napięciu 230V \~ 50 Hz (jednofazowe).

5. Ograniczenia użycia

Spawarka została zaprojektowana do pracy w obszarze przemysłowym. W warunkach gospodarstwa domowego użytkowanie spawarki możliwe jest tylko przy stosowaniu zgodnych z odpowiednimi normami, specjalnych zabezpieczeń, koniecznych do wyeliminowania oddziaływania poła elektromagnetycznego. Jednakże, pomimo zaprojektowania spawarki tak, aby emisja elektromagnetyczna była jak najmniejsza, spawarka może wytwarzać zakłócenia elektromagnetyczne, które może oddziaływać na pracę komputerów i urządzeń sterowanych komputerowo, urządzeń systemów bezpieczeństwa, sprzętu pomiarowego, sprzętu łączności radiowej, urządzeń sterowanych drogą radiową itp. Urządzenie zostało zaprojektowane w taki sposób, aby mogło być służyć również użytkownikom amateurskim.

Samowolne zmiany w budowie mechanicznej i elektrycznej lub elektronicznej, wszelkie modyfikacje, czynności obsługowe nie opisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utrałe Praw Gwarancyjnych oraz wystawionej deklaracji zgodności. Niezgodne z przeznaczeniem użytkowanie, bądź niezgodnie z zaleceniami i wskazówkami zawartymi w Instrukcji Obsługi, spowoduńe natychmiastową utrałe Praw Gwarancyjnych.

Spawarka może zakłócać pracę komputerów i urządzeń sterowanych komputerowo, urządzeń systemów bezpieczeństwa, sprzętu pomiarowego, sprzętu łączności radiowej, urządzeń sterowanych drogą radiową itp. Należy upewnić się, że zainstalowanie spawarki nie będzie powodować niepoprawnej pracy innych urządzeń.

Zabroniona jest praca w dużym zapyleniu lub zakurzeniu (szczególnie drobiny metalu). Stopnie zanieczyszczenia definiuje norma PN-EN 60974-1. Należy zagwarantować odpowiednią jakość środowiska pracy, gdyż nie przestrzeganie jej może powodować uszkodzenie urządzenia (stopnie zanieczyszczenia urządzenia opisano w informacjach dodatkowych. Spawarkę umieścić w pomieszczeniu o swobodnej cyrkulacji powietrza i sprawnie działająca instalacja odciągowa.

Dopuszczalnym stopniem zanieczyszczenia środowiska, w którym może funkcjonować urządzenie jest stopień 3 (patrz rozdział 13 - Informacje Dodatkowe). Miejsce pracy spawarki należy dobrać tak, aby nie znajdowało się ono w pobliżu: - przewodów komputerowych

- przewodów telefonicznych

- przewodów sterowania przemysłowego.

Zaleca się, aby osoby używające osobistych urządzeń medycznych, takich jak: rozruszniki serca, urządzenia wspomagające słuch ltp. przed rozpoczęciem użytkowania urządzenia spawalniczego skonsultowały się z lekarzem prowadzącym.

Nie użytkować spawarki przy temperaturze powyżej 40° C. Nie przeciązać spawarki. Należy przestrzegać określonego cyklu pracy (współczynnik X) przy nastawach prądowych podczas spawania.

Tabela nastaw i cyklu pracy znajduje się na tylnym panelu urządzenia. Legenda:

X - Cykl pracy I2 - Znamionowy prąd spawania U2 - Napięcie w stanie obciążenia

Przyjmuje się, iż czas pełnego cyklu pracy wynosi 10 min

1. Dane techniczne

Model spawarki inwertorowej	DESMi151M
Napięcie zasilające	230 V ~ 50 Hz
Maksymalny prąd spawania MIG/MAG	120 A
Maksymalny prąd spawania TIG	120 A
Maksymalny prąd spawania MMA	115 A
Zakres regulacji prądu spawania	10 – 120 A
Chłodzenie	wentylator
Waga	5kg
Stopień ochrony	IP21S
Sprawność źródła	85%
Moc w stanie jałowym	100

Funkcja spawania łukowego samoosłonowym drutem proszkowym (nr 114 wg PN-EN ISO 4063), Funkcja spawania metodą MIG w osłonie gazów obojętnych (nr 131 wg PN-EN ISO 4063), Funkcja spawania metodą MAG w osłonie gazów aktywnych (nr 135 wg PN-EN ISO 4063)

Średnica drutu spawalniczego 0,8mm dla drutu zwykłego oraz 0,9 dla drutu samoosłonowego.

Funkcja spawania metodą TIG ( nr 141 wg PN-EN ISO 4063)

Średnice elektrody nietopliwej do zastosowania - 1,6 mm, 2 mm oraz 2,4 mm Długość max elektrody nietopliwej - 170 mm

Maksymalny prąd spawania jest możliwy do osiągnięcia jedynie gdy sieć zasilająca zapewnia pełną wydajność prądową. Spawarka wymaga przyłączenia do sieci elektrycznej o wartości nominalnej 230 V. Przewody przedłużające o małym przekroju powodują znaczne obniżenie osiągów spawarki. Spawarka przystosowana jest do zasilania z agregatu o mocy nominalnej 10 kVA. Stosowanie agregatów o niższej mocy uniemożliwia użytkowanie spawarki w całym zakresie nastaw prądowych.

Funkcja spawania metodą MMA (nr 111 wg PN-EN ISO 4063)

Maksymalna średnica elektrody otulonej – 2,5 mm

7. Przygotowanie do pracy

W opakowaniu wraz ze spawarką inwertorową model DESMi151M znajdują się: zamontowany na stałe przewód MIG/MAG, przewód prądowy uchwytu elektrody otulonej, przeznaczony do spawania metodą MMA, oraz przewód masowy wspólny do zastosowania w obu wymienionych metodach spawania.

Spawarka powinna być ustawiona w miejscu dobrze oświetłonym bez dostępu wilgoci. Sprawdzić przed rozpoczęciem pracy spawarką stan przewodu zasilającego, przewodów spawalniczych, uchwytu elektrod i zacisku materiału. Nie pracować uszkodzonymi. Uszkodzone wymienić na wolne od wad. W czasie spawania przewody prądowe wytwarzają silne pole elektromagnetyczne. W celu zmniejszenia promieniowania elektromagnetycznego należy je ułożyć blisko siebie. Oczyścić materiał przeznaczony do spawania w miejscach nanoszenia spoiny i w miejscu mocowania uchwytu zaciskowego materiału. Rdzę, farbę, lakier i tym podobne zabrudzenia usunąć za pomocą szczotki drucianej, papieru ściernego lub chemicznie przez odtłuszczenie. Oczyszczenie elementów do spawania ręcznego wykonać na szerokości ok. 25mm. Czynność oczyszczenia materiału przeznaczonego do spawania prowadzić bardzo dokładnie, niezależnie od zastosowanej metody spawania.

Nie zasłaniać otworów wentylacyjnych spawarki. Nie przykrywać spawarki. W przypadku konieczności ochrony spawarki np. przed deszczem należy wykonać osłone na zasadzie parasola lub wiaty. Przepływ powietrza chłodzącego musi być swobodny.

8. Podłączenie do sieci

Przed pierwszym podłączeniem spawarki upewnić się, czy napięcie zasilania odpowiada podanej na tabliczce znamionowej wartości.

Instalacja zasilająca spawarkę powinna być wykonana przewodem miedzianym o minimalnym przekroju 3 x 2,5 mm 2, powinna być poprowadzona od bezpiecznika o wartości 16 A (np. nadmiarowo prądowy serii S300 (C)), i winna spełniać przepisy bezpieczeństwa użytkowania (nieodzowne jest zastosowanie instalacji ochronnej). Nie podłącać i nie użytkować spawarki jeżeli sieć zasilająca nie posiada przewodu ochronnego.

Instalacja zasilająca winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy użyć przedłużacza przystosowanego do nominalnego obciążenia i wyposażonego w przewód ochronny. Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie, przepalenie lub stopienie. Nie używać uszkodzonych przedłużaczy. Nie ciągnąć za kabel zasilający wyjmując wtyczkę z gniazdka. Spawarka DESMi151M została zaprojektowana do pracy z agregatem prądotwórczym 10 kVA.

9. Włączanie urządzenia

Upewnić się że sieć zasilająca jest wyposażona w przewód ochronny. Należy stosować przedłużacz trójżyłowy z przewodem ochronnym, o przekroju żył przystosowanym do nominalnego obciążenia.

Upewnić się, że przycisk włącznika jest w pozycji wyłączony (oznakowany OFF lub O - rys. B). Załączenie napięcia następuje poprzez przestawienie przycisku włącznika w pozycję włączony (oznakowany ON lub I - rys. B).

W kompletacji spawarki znajduje się przewód masowy (wspólny dla metod spawania MIG/MAG, MMA i TIG) oraz przewód prądowy elektrody otulonej do spawania metodą MMA i przewód prądowy MIG/MAG zamontowany na stałe.

Przygotowanie do spawania elektrodą nietopliwą (TIG)

W celu przystosowania spawarki do spawania metodą TIG należy zaopalatrzyć się w odpowiedni kabel służący do spawania tą metodą np. kabel TIH DESTi010 oferty handlowej Dedra. Można stosować również podobne kable innych producentów wyposażone w osobny przewód gazowy oraz elektryczny z końcówką DKJ 10-25 mm, przystosowane do spawania metodą TIG LIFT. Kabel taki nie wchodzi w skład wyposażenia podstawowego spawarkli. Zmontować przewód prądowy elektrody nietopliwej zgodnie z instrukcją załączoną do kabla. Dla przewodu DESTi010 należy odkręcić zaślepkę krótką uchwytu elektrody. Wyjąć tuleję zaciskową elektrody. Dobrać średnicę tulejki zaciskowej (rozmiar trwale naniesiony na tulejce) do średnicy elektrody, której mamy zamiar użyć. Wsunąć elektrodę w tulejkę, po czym wsunąć tulejkę z elektrodą do oprawki uchwytu. Wyjąć z opakowania zaślepkę długą elektrody i nakręcić na uchwyt. Zwróći uwagę na fakt by elektroda wystawała z uchwytu na ok. 5 mm. Wskazane jest by elektrodę naostrzyć przed użyciem. Poprawi to żywotność elektrody, jakość łuku elektrycznego i jakość procesu spawania. Zmontowany przewód prądowy podłączyć do spawarki wkręcając go w gniazdo przyłączeniowe bieguna ujemnego oraz podłączyć zawór (drugi cienki przewód) do reduktora butli i dokręcić go nakrętką. Butła z gazem, reduktor oraz przewód ciśnieniowy gazu nie stanowią kompletacji spawarki. Ustawić na reduktorze przy butli pożądane ciśnienie gazów osłonowych odczytując wartość z manometru.

Włączyć spawarkę włącznikiem znajdującym się z tyłu urządzenia.

Przestawić na panelu sterującym spawarki przełącznik trybu pracy w położenie oznakowane metoda TIG LIFT.

Ustawić pożądany tryb pracy dla metody TIG za pomocą przełączników trybu. Zostanie zasygnalizowany diodą oznaczoną TIG umieszczoną obok przełącznika. Po ustawieniu wszystkich wartości można rozpocząć spawanie. Zapalenie łuku uzyskuje się poprzez dotkniecie końcem elektrody do spawanego materiału. Po zapaleniu łuku należy odsunąć elektrodę aby nie dopuścić do jej przyklejenia. W przypadku zbyt intensywnej i długotrwałej pracy niezależnie od metody spawania MIG/MAG, MMA czy TIG, załącza się układ zabezpieczenia. Sygnalizuje to dioda zadziałania zabezpieczenia termicznego (rys. A i D). Wentylator spawarki działa dalej studząc elementy sterujące obwodem spawania. Po pewnym czasie, zależnym od temperatury otoczenia dioda gaśnie. Spawanie można kontynuować.

Przygotowanie do spawania metodą MIG/MAG

Urządzenie MIG/MAG jest wyposażone w podajnik drutu, którego zadaniem jest podawanie drutu, giętkim przewodem, w sposób ciągły. Podajnik składa się z

- silnika napędowego

- rolki napędzającej drut

- szpuli z drutem

Silnik poprzez przekładnię napędza rolki podające drut. Rolka może różnić się kształtem rowka, w którym przesuwa się drut. Niewłaściwy dobór wielkości rowka do średnicy drutu oraz docisk rolek może być przyczyną niewłaściwej pracy układu podającego np.deformowanie drutu-przy zbyt dużym docisku drutu, powstanie wypływek na drucie-źle dobrana rolka i zbyt duża siła docisku drutu, brak przesuwu drutu-za duży jest klin rowka w stosunku do średnicy drutu.

PAMIĘTAJ

Jeżeli rolka napędowa ślizga się po drucie oznacza to, że docisk jest za mały. Jeżeli drut blokuje się w pancerzu lub jest skrawany przez rolkę oznacza to, że docisk jest za duży.

W przypadku spawania drutem proszkowym należy pamiętać, że należy urządzenie do tego przygotować poprzez zmianę polaryzacji napięcia wyjściowego na ujemną (przewód uchwytu spwalniczego należy podłączyć do zacisku ujemnego, a przewód masowy do zacisku dodatnłego). Przed rozpoczęciem pracy należy upewnić się, że rolka napędowa jest ustawiona na właściwą średnicę i rodzaj drutu spawalniczego.

Założenie drutu

Zdjąć regulację docisku drutu, na którym mocowana jest rolka dociskowa. - nałożyć bęben, tak aby drut podawany został od dołu

- początek drutu przyciąć po kątem 45 stopni, za pomocą szczypiec bocznych

- wsunąć drut w układ podający drut

- wsunąć drut w prowadnicę drutu,

- przesuwać drut, aż do wysunięcia go z gniazda przewodu spawalniczego

- położyć rolkę dociskową i założyć docisk, ustawić docisk tak aby rolka pracowała z małym oporem,

- wkręcić przewód spawalniczy w gniazdo,

- Wcisnąć włącznik przewodu spawalniczego, tak długo aż wysunie. się drut.

- Ustawić tryb pracy w zależności czy został założony drut zwykły – ustawienie GAS czy samoosłonowy – ustawienie FLUX.

- Ustawić sposób nastawy prędkości drutu na „Synergic” gdy chcemy aby prędkość była dobierana automatycznie lub na „Manual” gdy chcemy ręcznie dobrać prędkość za pomocą pokrętła 1 (rys. A)

Przygotowanie do spawania elektrodą otuloną (MMA)

Podłączyć przewody spawalnicze do spawarki zgodnie z biegunowością zalecaną przez producenta elektrod i uwidocznioną na opakowaniu.

Biegunowość podłączenia przykładowo; elektroda oznakowana na opakowaniu DC (-) prąd stały, biegunowość (-), należy przewody prądowe podłączyć następująca:

1. Przewód spawalniczy doprowadzający prąd do uchwytu elektrodowego -wcisnąć końcówkę przewodu w gniazdo oznaczone (-) i przekręcić w prawo do oporu.

2. Przewód spawalniczy, masowy wcisnąć końcówkę przewodu w gniazdo oznaczone (+) i przekręcić w prawo do oporu.

Osadzić elektrodę w uchwycie, a zacisk drugiego przewodu przymocować do spawanego materiału. Materiał w miejscu mocowania zacisku musi być oczyszczony z rdzy, resztek farby czy lakieru. Miejsce mocowania zacisku na materiale powinno znajdować się możliwie blisko strefy spawania, ale w odległości uniemożliwiającej uszkodzenie przewodu doprowadzającego prąd do spawanego materiału.

W przypadku konieczności spawania w miejscu odległym od źródła zasilania i ze względu na możliwe znaczne spadki napięcia w przewodzie zasilającym, należy stosować przedłużacze o przekroju żył większym niż 2,5 mm kwdr. Przedłużacz musi być wyposażony w przewód ochronny.

Na panelu sterującym spawarki, znajduje się przełącznik trybu spawania. Przestawić przełącznik w położenie MMA. Zostanie zasygnalizowany diodą oznaczona MMA umieszczoną obok przełącznika. Na panelu sterującym znajduje się także pokrętło nastaw prądu spawania wraz z wyświetlaczem. Prąd spawania jest jednym z podstawowych parametrów pracy elektrodą otuloną. W celu nastawienia żadanego prądu należy po ustawieniu trybu pracy MMA nacisnąć pokrętło nastaw a następnie wybraż pożadaną wartość prądu spawania i ponownie nacisnąć pokrętło. Wartość prądu spawania zostanie zapamiętana.

10. Użytkowanie urządzenia

Spawanie Metoda MIG / MAG

Metody spawania MIG / MAG elektrodami topliwymi wzięły swoje nazwy od rodzaju gazów osłonowych. W przypadku MAG (Metal Active Gas) gazami osłonowymi, reaktywnymi są (CO2) oraz mieszanki gazów (CO2+Ar, CO2+Ar+O2). W metodzie MIG (Metal Inert Gas) stosuje się obojętne gazy osłonowe jak Ar-argon, He-hel oraz mieszanki tych gazów. Gaz dobierany powinien być do spawanego materiału oraz metody spawania (patrz Informacje Dodatkowe). Wpływa on na łuk spawalniczy, dostarczanie roztopionego społwa, głębokość przetopu oraz skład chemiczny spoiny. W obu metodach spawania elektrodą topliwą może być drut pełny lub drut proszkowy. Drut podawany jest mechanicznie do uchwytu spawalniczego za pomocą podajnika. Końcówka drutu wysuwa się z dyszy i stapia w łuku jarzącym, tworząc jeziorko ciekłego metalu. Optymalny wzrost natężenia prądu spawania zależy od drutu elektrodowego, średnicy drutu elektrodowego, rodzaju gazu, indukcyjności obwodu spawania.

W trakcie spawania możemy wyróżnić 3 rodzaje łuków spawalniczych:

1. Zwarclowy- charakteryzuje się drobnymi kroplami, ciekły metal z drutu przechodzi do jeziorka w wyniku zetknięcia się

kropli z jeziorkiem. Ciekły metal przepływa swobodnie w postaci kropel. Spawanie tego typu daje mały rozprysk i odpowiednie formowanie spolny i odpowiedni przetop. Zaleca się spawać materiały o grubości 1,5-3mm i średnicy drutu 0,8mm-1,2mm

1. Przejściowy- charakteryzuje się przejściem ciekłego metalu z drutu do jeziorka spawalniczego w postaci mieszanej (kropelkowa i natryskowa). Spawamy tą metodą podczas spawania materiału o grubości od 3-6mm. Należy ustawiać wyższe natężenia prądu.

2. Bezzwarciowy- charakteryzuje się przenoszeniem spoiwa w formie drobniutkich kropelek przez łuk elektryczny, nie powodując zwarć. W metodzie tej drobne krople przywierają do spawanych elementów końcówki prądowej i uchwytu spawalniczego. Metoda tą można spawać grube elementy.

Spawarka umożliwia automatyczne ustawienie prędkości podawania drutu spawalniczego w zależności od wartości nastawionego prądu. W tym celu należy wybrać ustawienie „Synergic” na przednim panelu dla metody MIG/MAG.

W niektórych przypadkach wskazany jest ręczny dobór odpowiedniej prędkości wysuwania drutu. W takiej sytuacji wybieramy ustawienie „Manual” na przednim panelu i ustawiamy prędkość drutu za pomocą pokrętła 1 (rys. A)

Spawanie elektrodą nietopliwą (TIG)

W tej metodzie spawania stosujemy elektrody wolframowe nietopliwe, spawając w osłonie gazów obojętnych np. argonu lub helu. źródłem ciepła w tej metodzie jest łuk elektryczny jarzący się pomiędzy elektrodą nietopliwą zamocowaną w uchwycie, a materiałem spawanym. Strumień gazu podany z butli (argon lub hel) do uchwytu elektrody trafia w strefę łuku elektrycznego, chroniąc tym samym końcówkę elektrody i jeziorko ciekłego metalu przed dostępem tlenu i azotu z powietrza. Spawając tą metodą można stosować ręczne podawanie spoiwa (drut) lub spawać bez dodawania spoiwa. Należy zwrócić uwagę na fakt, że podczas spawania metodą TIG konieczne jest spawanie w pomieszczeniach zamkniętych, bowiem osłona gazów podana z butli do strefy spawania jest bardzo czuła na podmuchy powietrza. Spawanie w przeciągu jest niedopuszczalne. Pomieszczenie w którym spawamy musi być wolne od podmuchów powietrza i musi być wyposażone w sprawnie działającą instalację odciągową.

Spawanie metodą TIG jest ok. 2 razy wolniejsze od metody MMA, ale jakość spawu jest znacznie lepsza. Metoda TIG zapewnia możliwość spawania cienkich elementów od grubości 1 mm, co nie jest możliwe przy melodzie MMA.

Przed przystąpieniem do pracy należy obowiązkowo wykonać wszelkie czynności opisane wcześniej. Szczególną uwagę zwrócić na wszelkie elementy związane z bezpieczeństwem pracy i przygotowaniem stanowiska pracy, oczyszczeniem materiału przeznaczonego do spawania oraz przygotowaniem urządzenia do pracy. Przygotować przewód z uchwymem elektrody montując ją zgodnie z wcześniejszym opisem. Podłączyć przewód uchwytu elektrody nietopliwej oraz przewód zaciskowy materiału do spawarki („-” przewód uchwytu elektrody, „+” zacisk materiału), włączyć wtyczkę do sieci zasilającej (przycisk włącznika musi być w pozycji wyłączony), osadzić uchwyt zaciskowy na materiale przeznaczonym do spawania. Przestawić włącznik trybu pracy w położenie TIG. Włączyć spawarkę i nastawić pokrętłem wymagany prąd spawania. Odkręcić zaworek gazowy znajdująjący się w rękiości uchwytu elektrody nietopliwej podając gaz w strefę spawania. Po 2-3 sek. zajarzyć łuk poprzez dotknięcie elektrody do strefy spawania i uniesienie elektrody na odległość pozwalającą na utrzymanie łuku. Łuk zawsze zajarzamy w strefie spoiny, którą mamy nanieść. Wykonać operację spawania podając (lub nie) społwo.

W przypadku zbyt intensywnej i długotrwałej pracy niezależnie od metody spawania MIG/MAG, MMA czy TIG, załącza się układ zabezpieczenia. Sygnalizuje to czerwona dioda jak na rys. A lub D. Wentylator spawarki działa dalej studząc elementy sterujące obwodem spawania. Po pewnym czasie, zależnym od temperatury otoczenia dioda gaśnie. Spawanie można kontynuować.

Spawanie elektrodą otuloną (MMA)

Spawanie łukowe elektrodą otuloną polega na zajarzeniu łuku przez spawacza między końcem elektrody, a materiałem rodzimym przedmiotu spawanego. Jest to proces, w którym trwałe połączenie uzyskuje się poprzez stopienie ciepłem łuku elektrycznego rdzenia elektrody otulonej i metalicznych składników otuliny elektrody oraz materiału spawanego. Elektroda jest ręcznie przesuwana przez spawacza i ustawiana pod pewnym kątem. Tworzy się spoina. Otulina elektrody w zależności od rodzaju elektrody wytwarza podczas procesu spawania odślone gazową strefy spawania chroniąc ją przed dostępem atmosfery. Następuje również wprowadzenie do obszaru spawania pierwiastków odtleniających i wytworzenie powłoki żużłowej.

Do podstawowych parametrów spawania zaliczamy natężenie prądu spawania (regulowane, zadawane przez spawacza pokrętłem nastaw prądu), napięcie łuku elektrycznego (regulowane przez spawacza odstępem elektrody od materiału), prędkość spawania (regułowana przez spawacza zwalnianiem lub przyspieszaniem posuwu ręcznego elektrody) oraz średnicę elektrody i jej położenie względem złącza. Z powyższych względów przebieg procesu spawania jest w bardzo znaczącym stopniu uzależniony od wiedzy, doświadczenia, umiejętności i praktyki spawającego. Zaleca się dla mniej wprawnych operatorów wykonanie prób spawania na zbędnych kawałkach materiału. Przed przystąpieniem do pracy należy obowiązkowo wykonać wszelkie czynności opisane wcześniej. Szczególną uwagę zwrócić na wszelkie elementy związane z bezpieczeństwem pracy i przygotowaniem stanowiska pracy, oczyszczeniem materiału przeznaczonego do spawania oraz przygotowaniem urządzenia do pracy.

Podłączyć przewody prądowe do spawarki zgodnie z biegunowością podaną przez producenta elektrod, wsunąć wtyczkę do sieci zasilającej (przycisk włącznika musi być w pozycji wyłączony), osadzić uchwył zaciskowy na materiale przeznaczonym do spawania, osadzić elektrode otuloną w uchwycie. Przestawić włącznik trybu pracy w położenie górne MMA. Włączyć spawarkę i nastawić pokrętłem wymagany prąd spawania. Zajarzyć łuk poprzez zwarcie elektrody z materiałem i uniesienie elektrody na odległość pozwalającą na utrzymanie łuku, lub poprzez pocieranie elektrodą o powierzchnię przedmiotu. Łuk zawsze zajarzamy w strefie spoiny, którą mamy nanieść. Wykonać operację spawania. Po spawaniu oczyścić spoinę usuwając resztki żużła za pomocą młotka. Nie układać kolejnego ściegu na nie oczyszconzej powierzchni.

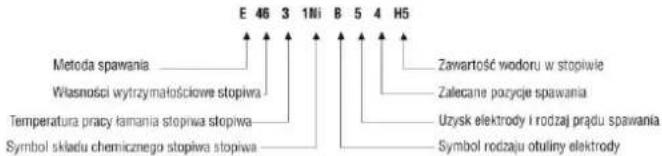

Poza oznaczeniami normatywnymi występują także oznaczenia własne poszczególnych producentów elektrod. Elektrody otulone do ręcznego spawania łukowego w zależności od przeznaczenia spawania konkretnych gatunków stali klasyflikowane są także według norm: PN-EN 757 dot. stali o wysokiej wytrzymałości, PN-EN 1599 dot. stali żarowytrzymałych, PN-EN 1600 dot. stali nierdzewnych i żaroodpornych.

Do prac spawalniczych spawarką DESMi151M można stosować dostępne na rynku elektrody otulone różnych producentów.

Nie należy przekraczać zalecanych i dopuszczalnych średnic elektrod i należy dobrać odpowiednią średnicę elektrody w celu optymalnego wykonania kształtu spoiny. Należy także pamiętać o właściwym doborze otuliny czyli rodzaju elektrody do gatunku materiału przeznaczonego do spawania i rodzaju wykonywanej spoiny

11. Bieżące czynności obsługowe

Bieżące czynności obsługowe prowadzić należy przy wyjętej z gniazdka wtyczce. Sprawdzić każdorazowo stan techniczny spawarki. Kontrolować czy przewody prądowe są sprawne i nie noszą żadnych śladów uszkodzeń mechanicznych. Sprawdzić stan obu uchwytów. Sprawdzić stan przewodu zasilającego. W przypadku wykrycia jakichkołwiek nieprawidłowości usunąć je.

Przy każdej okazji, szczególnie po zakończeniu pracy oczyszczać wloty powietrza wentylatora chłodzącego układy spawarki. Czynność tą najlepiej wykonywać przy pomocy spreżonego powietrza.

Utrzymywać w czystości oba uchwyty przewodów prądowych. Utrzymywać spawarkę czystą i nie zanieczyszczoną. Spawarkę przechowywać w pomieszczeniu suchym bez dostępu wilgoci. Przewody prądowe odlączyć i zwinąć. Składować urządzenie w miejscu niedostępnym dla dzieci.

12. Zasady doboru elektrod

Elektrody nietopliwe do spawania metodą TIG

Elektrody nietopliwe do spawania metodą TIG wykonywane są najczęściej czystego wolframu. Elektrody wolframowe mogą zawierać także składniki dodatkowe takie jak tlenki toru, lantanu, litu lub cyrkonu. Te dodatkowe składniki z jednej strony podnoszą odporność elektrody na wysoką temperaturę łuku elektrycznego, z drugiej zmniejszają zużycie elektrody podczas spawania.

Zgodnie z normą PN EN 26848 elektrody wolframowe mogą mieć średnice: 0,5 - 1,0 - 1,6 - 2,0 - 2,4 - 3,2 - 4,0 - 5,0 - 6,3 - 10 mm oraz długości 50 - 75 - 150 - 175 mm. Do spawarki DESMi151M zalecane są elektrody o średnicach podanych wytłuszczonym drukiem.

Elektrody otulone do spawania metodą MMA

Dobór średnicy elektrody otulonej oraz jej rodzaju do spawanego materiału jest bardzo istotnym parametrem poprawnego wykonania operacji spawania. Średnica elektrody ma istotny wpływ na kształt spoiny oraz na głębokość wtopienia. Zwiększenie średnicy elektrody, przy stałym należeniu prądu obniża głębokość wtopienia i zwiększa szerokość spoiny.

Długości elektrod są uzależnione od średnic elektrod i przykładowo wynoszą: dla elektrod o średnicy 2,5mm; 250 - 300 - 350 mm, a dla elektrod o średnicy 3,2 mm; 300 - 350 - 400 - 450 mm.

Pełny zestaw własności elektrod podawany jest w charakterystykach technicznych opracowanych przez producenta. Charakterystyki te podają wszystkie dane: oznaczenie elektrody, typ otuliny, zastosowanie elektrody, pozycje spawania, rodzaj i natężenie prądu spawania w zależności od średnicy elektrody, biegunowość podłączenia elektrody, konieczne zabiegi ciepłne przy spawaniu, warunki suszenia i przechowywania elektrod.

Oznaczenie elektrod otulonych według PN-EN 499 - "Spawalnictwo. Materiały dodatkowe do spawania. Elektrody otulone do ręcznego spawania łukowego stali niestopowych i drobnoziarnistych. Oznaczenie", składa się z ośmiu symboli, np.

13. Samodzielne usuwanie usterek

UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od zasilania..

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Wskaźnik zasilania nie świeci się, wentylator nie działa, brak prądu na wyjściu.	Przewód zasilający jest złę podłączony lub uszkodzony	Wcisnąć wtyczkę głębiej, sprawdzić przewód zasilający
	W gniazdku nie ma napięcia sieciowego	Sprawdzić napięcie w gniazdku lub czy nie zadzłał bezpiecznik
	Uszkodzony włącznik	pawarkę oddać do serwisu
Wskaźnik zasilania świeci się, wentylator nie działa lub działa chwilę, brak prądu na wyjściu.	Napięcie sieci inne niż 220-240 V	Włączyć wtyczkę w gniazdko zasilające o napięciu 230 V ~ 50 Hz
	Urządzenie może znajdować się w trybie awaryjnym	Wytączyć urządzenie na 2-3 min i załączcy ponownie
Wskaźnik (dioda) zabezpieczenia termicznego nie świeci się, brak prądu na wyjściu.	Uszkodzone lub złę podłączone jeden lub oba przewody prądowe: uchwytu elektrody i uchwytu zaciskowego	Sprawdzić oba przewody i ich podłączenie. Zacisnąć poprawnie lub wymienić na nowe w razie potrzeby
Wskaźnik (dioda) zabezpieczenia termicznego świeci się, brak prądu na wyjściu	Zadziałło zabezpieczenie termiczne	Pozostawić spawarkę włączoną do sieci zasilającej celom wychłodzenia

14. Informacje dodatkowe

Stopnie zanieczyszczeń środowiska w pracy spawarki

Wg normy PN-EN 60974-1 Sprzęt do spawania łukowego część 1: Spawalnicze źródła energii rozróżnia się następujące rodzaje zanieczyszczeń:

a) Stopień zanieczyszczenia 1: Bez zanieczyszczeń lub tylko suche, nie przewodzące zanieczyszczenia. Zanieczyszczenia nie mają znaczenia. b) Stopień zanieczyszczenia 2: Tylko nie przewodzące zanieczyszczenia, czasem jednak należy spodziewać się przewodności spowodowanej kondensacją.

c) Stopień zanieczyszczenia 3: Zanieczyszczenia przewodzące lub nie przewodzące zanieczyszczenia suche, które zaczynają przewodzić z powodu kondensacji.

d) Stopień zanieczyszczenia 4: Zanieczyszczenia generują stałe przewodzenie, spowodowane przez przewodzący pył, deszcz lub śnieg.

Stopnie zanieczyszczenia mikrośrodowiska zostały ustalone dla celów oceny odstępu izolacyjnego powietrznego I powierzchniowego wg 2.5.1 IEC 60664-1 (Terminy i definicje pkt. 3.40 str. 13 w/g normy PN-EN 60974-1).

Zgodnie z normą PN-EN 60974-1 oraz IEC 60664-1 większość spawalniczych źródeł energii mieści się w III kategorii przepięć. Powinny być zaprojektowane do stosowania w warunkach o minimum 3 stopniu zanieczyszczenia. Elementy składowe lub podzespoły z odstępami izolacyjnymi powietrznymi lub powierzchniowymi odpowiadającymi stopniowi zanieczyszczenia 2 są dopuszczalne, jeżeli są całkowicie powleczone, szczelnie obudowane lub zalane zgodnie z IEC 60664-1

15. Kompletacja urządzenia, uwagi końcowe

Wraz z urządzeniem, jako jego wyposażenie wchodzą: 1. Drut spawalniczy (1 szt.); 2. Tulejka zaciskowa (3 szt. z czego 2 szt. w opakowaniu) - 1,6 mm, 2,0 mm, 2,4 mm; 3. Przewód spawalniczy z uchwytem dla elektrody otulonej - MMA (1szt.); 4. Przewód prądowy z zaciskiem masy (1 szt.); 5. Maska ochronna kompletna (1szt.); 6. Szczotka z młoleczkiem (1 szt.).

16. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, wynikające z możliwości obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Karta gwarancyjna

Na: Spawarka inwentorowa

Nr katalogowy: DESMi151M

Numer partii: ....

(zwany dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i Karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

data i miejsce podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant - DEDRA EXIM sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, Kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej Karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji:

Elementy Produktu objęte gwarancją	Czas trwania ochrony gwarancyjnej
DESMi151M, Przewód MIG/MAG,	36 miesięcy, licząc od daty zakupu Produktu uwidocznionej w niniejszej Karcie gwarancyjnej
Przewód elektrodowyPrzewód masowyMaska spawalniczaSzczotka druciana / młółeczekOsłonka ceramiczna TIGElektroda wolframowaUchwyt elektrody wolframowejUchwyt elektrodowyUchwyt masowyOsłonka palnika MIG/MAGDysza palnika MIG/MAGDysza cięcia plazmowegoOsłonka ceramicznaprzewodu plazmowego	Elementy nieobjęte gwarancją.

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej Karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji” Produktu zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i Karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

IV. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

1. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

2. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

3. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

4. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

5. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

1. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

2. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

V. Procedura reklamacyjna:

- W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

- Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

- Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

- Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

Uwaga!!! Korzystanie z wadliwego Produktu jest niebezpieczne dla

zdrowia i życia Użytkownika.

- Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

- Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

- Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

- Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Zgodnie z art. 13 ust. 1 i ust. 2 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (dalej: „RODO”) informujemy

1. Administratorem Twoich danych osobowych podanych w formularzu jest DEDRA-EXIM sp. z o.o. z siedzibą w Pruszkowie, ul. 3 Maja 8, 05-800 Pruszków (dalej: „Administrator”).

2. Twoje dane będą przetwarzane wyłącznie w celu przeprowadzenia procedury gwarancyjnej urządzenia zgodnie art. 6 ust. 1 lit. b ogólnego rozporządzenie o ochronie danych (dalej: „RODO“) Podanie danych jest dobrowolne, ale konieczne do przeprowadzenia procedury gwarancyjnej.

3. Twoje dane będą przelwarzane przez okres rozpatrywania przeprowadzenia procedury gwarancyjnej oraz w celach archiwizacyjnych w razie konieczności obrony przed ewentualnymi roszczeniami wobec Administratora nie dłużej niż do momentu ich przedawnienia.

4. Twoje dane mogą być ujawniane wyłącznie podmiotom przetwarzającym dane na rzecz administratora na podstawie pisemnej umowy powierzenia przetwarzania danych osobowych świadczącym m.in. usługi serwisu technicznego, hostingu lub obsługi strony internetowej, obsługi IT, firmie kurierskiej. Dostawcy Administratora zobowiązani są do zapewnienia zabezpieczenia danych i spełnienia wymogów obowiązującego prawa związanego z ochroną danych osobowych i nie mogą wykorzystywać powierzonych danych osobowych do innych celów niż te, które są określone w umowie z Administratorem.

5. Twoje dane nie będą przetwarzane w sposób zautomatyzowany w tym również w formie profilowania oraz nie będą przekazywane do państwa trzeciego/organizacji międzynarodowej.

6. Posiadasz prawo dostępu do treści swoich danych oraz prawo ich sprostowania, usunięcia, ograniczenia przetwarzania, prawo do przenoszenia danych, prawo wniesienia sprzeciwu, w dowolnym momencie.

7. We wszelkich sprawach związanych z przetwarzaniem Twoich danych osobowych przez Administratora możesz skontaktować się pod adresem e-mail: [e-mail];

8. Masz prawo wniesienia skargi do wniesienia skargi do organu właściwego do spraw ochrony danych osobowych;

13. Samodzielne usuwanie usterek

8. Pripojenie k sieti

Bieżące czynności obsługowe prowadzić należy przy wyjętej z gniazdka wtyczce. Sprawdzić każdorazowo stan techniczny spawarki. Kontrolować czy przewody prądowe są sprawne i nie noszą żadnych śladów uszkodzeń mechanicznych. Sprawdzić stan obu uchwytów. Sprawdzić stan przewodu zasilającego. W przypadku wykrycia jakichkolwiek nieprawidłowości usunąć je.

Przy każdej okazji, szczególnie po zakończeniu pracy oczyszczacł wloty powietrza wentylatora chłodzącego układy spawarki. Czynność tą najlepiej wykonywać przy pomocy spreżonego powietrza.

Utrzymywać w czystości oba uchwyty przewodów prądowych. Utrzymywać spawarkę czystą i nie zanieczyszczoną. Spawarkę przechowywać w pomieszczeniu suchym bez dostępu wilgoci. Przewody prądowe odłączyć i zwinąć. Składować urządzenie w miejscu niedostępnym dla dzieci.

12. Принципи за избор на електрод
