DED7535 - Lutownica DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Lutownica transformatorowa
Model	DED7535
Napięcie sieci	230 V ~
Częstotliwość sieci	50 Hz
Moc maksymalna	100 W
Maksymalna temperatura grota	~500 °C
Klasa ochronności	II
Czas grzania (maksymalny ciągły)	12 s
Czas odpoczynku	48 s
Przeznaczenie	Lutowanie miękkie elementów
Minimalny przekrój przewodu zasilającego	0,75 mm²
Minimalna wartość bezpiecznika (typ C)	6 A
Wymienny grot	Tak, z nakrętkami
Czyszczenie grota	Gąbką, nie pilnikiem
Okres gwarancji	24 miesiące
W zestawie	Lutownica, instrukcja, karta gwarancyjna
Dopuszczalne warunki pracy	Pomieszczenia zamknięte z wentylacją, unikać wilgoci

Często zadawane pytania - DED7535 DEDRA

Jakie jest napięcie zasilania lutownicy DED7535?

Lutownica DED7535 wymaga zasilania 230 V ~ o częstotliwości 50 Hz.

Jak długo można lutować bez przerwy?

Maksymalny czas ciągłej pracy wynosi 12 sekund, po czym należy zrobić przerwę co najmniej 48 sekund.

Jak wymienić grot w lutownicy?

Wyłącz urządzenie i odłącz od sieci. Odkręć dwie nakrętki grota, wyjmij zużyty grot, włóż nowy i mocno dokręć nakrętki.

Jak czyścić grot lutownicy?

Grota należy czyścić wilgotną gąbką po każdym użyciu. Nie używać pilnika ani papieru ściernego.

Jaka jest maksymalna temperatura grota?

Maksymalna temperatura nagrzewania grota wynosi około 500 °C.

Czy lutownica DED7535 nadaje się do pracy ciągłej?

Nie, urządzenie jest przeznaczone do pracy impulsowej z cyklem 12 s grzania i 48 s przerwy.

Jakie są dopuszczalne warunki użytkowania?

Lutownicę można używać tylko w pomieszczeniach zamkniętych z dobrą wentylacją, unikać wilgoci.

Co zrobić, gdy grot się przepali?

Należy natychmiast przerwać pracę, odłączyć urządzenie od sieci i wymienić grot na nowy.

Gdzie można kupić części zamienne?

Części zamienne dostępne są w Serwisie Dedra Exim – dane kontaktowe znajdują się na pierwszej stronie instrukcji.

Jaki jest okres gwarancji na lutownicę DED7535?

Gwarancja wynosi 24 miesiące od daty zakupu, pod warunkiem przestrzegania instrukcji obsługi.

INSTRUKCJA OBSŁUGI DED7535 DEDRA

Lutownica transformatorowa

Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączenie do sieci
8. Włączanie urządzenia

9. Użytkowanie urządzenia

10. Bieżące czynności obsługowe

11. Części zamienne i akcesoria
12. Kompletacja urządzenia
13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
14. Wykaz części do rysunku złożeniowego
15. Karta gwarancyjna

Deklaracja zgodności znajduje się w siedzibie Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia

oznaczone symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

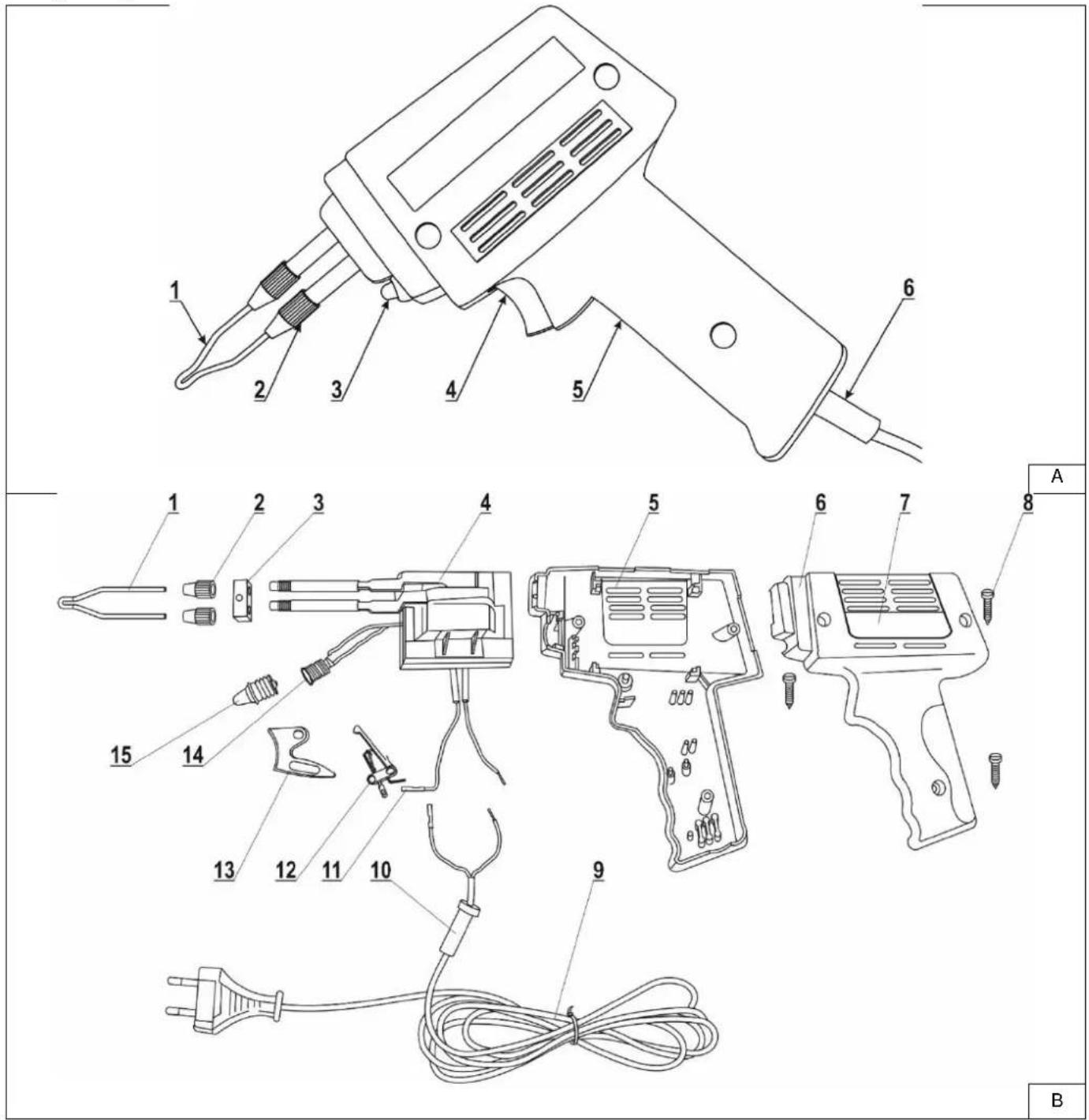

Rys. A: 1. Grot, 2. Nakrętka grotu, 3. Lampka, 4. Włącznik, 5. Rękojeść, 6. Przewód zasilający

3. Przeznaczenie urządzenia

Urządzenie przeznaczone jest do spajania elementów metodą lutowania miękkiego za pomocą spoiwa lutowniczego. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Czas grzania: 12s. Czas odpoczynku: 48s.

Urządzenie może być użytkowane tylko w pomieszczeniach zamkniętych, o sprawnie działającej wentylacji. Unikać wilgoci.

1. Dane techniczne

Model	DED7535
Napięcie sieci [V]	230 ~
Częstotliwość sieci [Hz]	50
Moc max. [W]	100
Max. temperatura nagrzewania grota [°C]	~500
Klasa ochronności	II

6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Przed przystąpieniem do pracy należy upewnić się czy kabel zasilający i grot urządzenia są w dobrym stanie technicznym. Sprawdź czy, grot lutowniczy jest wsunięty do oporu a nakrętki dokręcone.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
<700	0,75	6

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie

W celu uruchomienia lutownicy podłącz kabel sieciowy z wtyczką (Rys. B, 9) do gniażda 230V. Wciśnij przycisk włącznika (Rys.A, 4), aby włączyć urządzenie, zwolnij przycisk włącznika aby wyłączyć urządzenie. Przestrzegaj czasów pracy, aby wydłużzyć żywotność grota lutowniczego.

9. Użytkowanie urządzenia

Przed rozpoczęciem pracy:

- Pocynuj grot lutowiem z zawartością topnika, zapobiegnie to powstawaniu tlenków na jego powierzchni i przedłuży jego żywotność.

• Oczyć powierzchnie elementów, które będą lutowane.
• Wciśnij przycisk włącznika (Rys.A, 4), aby rozpocząć grzanie grota (zapali się lampka, Rys. A, 3).
• Przyłoż grot lutownicy (Rys. A, 1) do elementu, który ma zostać przylutowany.
• Podaj niezbędną ilość lutowia do wykonania połączenia.
• Po przylutowaniu elementu zwolnij przycisk włącznika.
• Pozostaw tak wykonane połączenie do ostygnięcia.
• Oczyć grot przy pomocy nasączonej gąbki.

Pamietaj! Urządzenie nie jest przeznaczone do pracy ciągłej! Maksymalny czas pracy wynosi 12 s, po czym przerwij pracę, na czas 48 s.

10. Bieżące czynności obsługowe

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Weryfikuj stan techniczny urządzenia, zwracaj szczególną uwagę na przewód zasilający a także obudowę urządzenia. Grot lutowniczy zawsze czyść gąbką, w przeciwnym wypadku tlenki i związki węgla wytwarzane podczas lutowania mogą go uszkodzić. Przy ciągłym użytkowaniu, przynajmniej raz w tygodniu odłącz grot i usuwaj znajdujące się na nim tlenki.

Nie usuwaj tlenków z grota pilnikiem.

Jeśli na pokrytej cyną części grota występuje czarny nalot(tlenek), użyj nowej cyny i oczyścić grot gąbką. Powtarzaj do całkowitego usunięcia nalotu. Jeśli grot jest zdeformowany albo skorodowany wymień go na nowy.

Wymiana grota

Przed rozpoczęciem wymiany grota należy wyjąć wtyczkę z gniazdka elektrycznego i poczekać na ęcie narzędzia.

Podczas pracy grot może ulec przepaleniu. W takim wypadku należy przerwać pracę i niezwocznie wymienić grot na nowy. Aby wymienić grot, odkręć dwie nakrętki (Rys.A, 2), a następnie wysuń zużyty grot. W miejsce starego grota włóż nowy i mocno dokręć nakrętki. Sprawdź czy nakrętki dobrze blokują grot by nie wypadł podczas pracy.

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprejmie dotączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Kompletacja urządzenia

1. Lutownica transformatorowa -1 szt,

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udziela dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

14. Wykaz części do rysunku złożeniowego DED7535 (Rys. B)

Numer	Nazwa części	Numer	Nazwa części
1	Grot	9	Przewód zasilający
2	Nakrętki grota	10	Osłona przewodu
3	Podkładka izolująca	11	Przyłącze
4	Transformer	12	Wiącznik
5	Obudowa	13	Spust
6	Obudowa	14	Gniazdo żarówki
7	Tabliczka znamionowa	15	Zarówka
8	Sruba

Karta gwarancyjna

na

Lutownica transformatorowa

Nr katalogowy: DED7535 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Lutownica transformatorowa	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz
   z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
   a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
   b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
   c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
   e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia
   23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w które
6. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
7. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
8. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.
3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
