DED7540 - Lutownica DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Stacja lutownicza
Model	DED7540
Napięcie zasilania	230 V ~ / 50 Hz
Moc maksymalna	40 W
Zakres temperatury	200–420 °C
Stopień ochrony	IP20
Klasa ochronności	I
Przeznaczenie	Lutowanie miękkie elementów elektronicznych i elektrotechnicznych
Czyszczenie grota	Gąbka wodna
Wymiana grota	Odkręcić nakrętkę i wymienić na nowy
Gwarancja (stacja)	24 miesiące
Gwarancja (grot)	Nie objęty gwarancją
Kompletacja	Stacja lutownicza, uchwyt
Minimalny przekrój przewodu	0,75 mm² (dla mocy < 700 W)
Minimalna wartość bezpiecznika	6 A typ C
Dopuszczalne warunki pracy	Pomieszczenia zamknięte, sprawna wentylacja, unikać wilgoci

Często zadawane pytania - DED7540 DEDRA

Jak ustawić temperaturę na stacji lutowniczej DED7540?

Obróć pokrętło regulacji temperatury (Rys. A, 3) do żądanej wartości. Temperaturę ustawiaj doświadczalnie, zwiększając ją delikatnie i próbując topić drut lutowniczy.

Jak prawidłowo czyścić grot lutownicy?

Używaj gąbki nasączonej wodą (Rys. A, 6). Nie używaj pilnika ani innych narzędzi ściernych, ponieważ mogą uszkodzić grot.

Kiedy należy wymienić grot lutownicy?

Grot należy wymienić, gdy jest zdeformowany lub skorodowany, a także gdy na pokrytej cyną części pojawi się czarny nalot (tlenek) i czyszczenie gąbką nie pomaga.

Czy stację lutowniczą można używać na zewnątrz?

Nie. Urządzenie może być użytkowane tylko w pomieszczeniach zamkniętych o sprawnie działającej wentylacji. Należy unikać wilgoci.

Co zrobić, gdy stacja lutownicza nie włącza się?

Sprawdź, czy kabel zasilający jest podłączony do gniazda z bolcem ochronnym, a bezpiecznik w instalacji jest sprawny. Jeśli problem nie ustępuje, skontaktuj się z serwisem Dedra Exim.

Jak podłączyć stację lutowniczą do sieci?

Podłącz przewód zasilający do gniazda wyposażonego w bolec ochronny. Przed podłączeniem upewnij się, że napięcie w sieci odpowiada wartości na tabliczce znamionowej (230 V ~).

Czy grot lutownicy jest objęty gwarancją?

Nie. Grot jest elementem nieobjętym gwarancją, ponieważ ulega naturalnemu zużyciu podczas pracy.

Jaki jest okres gwarancji na stację lutowniczą DED7540?

Gwarancja na stację lutowniczą wynosi 24 miesiące od daty zakupu.

Gdzie można dokonać naprawy gwarancyjnej?

Naprawy gwarancyjne wykonuje serwis Dedra Exim lub punkt zakupu. Adresy serwisów dostępne są na stronie www.dedra.pl.

Jak wymienić grot lutownicy?

Wyłącz urządzenie i odczekaj, aż grot ostygnie do temperatury pokojowej. Odkręć nakrętkę grota (Rys. C), wyjmij stary grot, włóż nowy i mocno dokręć nakrętkę.

INSTRUKCJA OBSŁUGI DED7540 DEDRA

Instrukcja obsługi z kartą gwarancyjną

C7 Pajeci stanice

Pájecí stanice

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

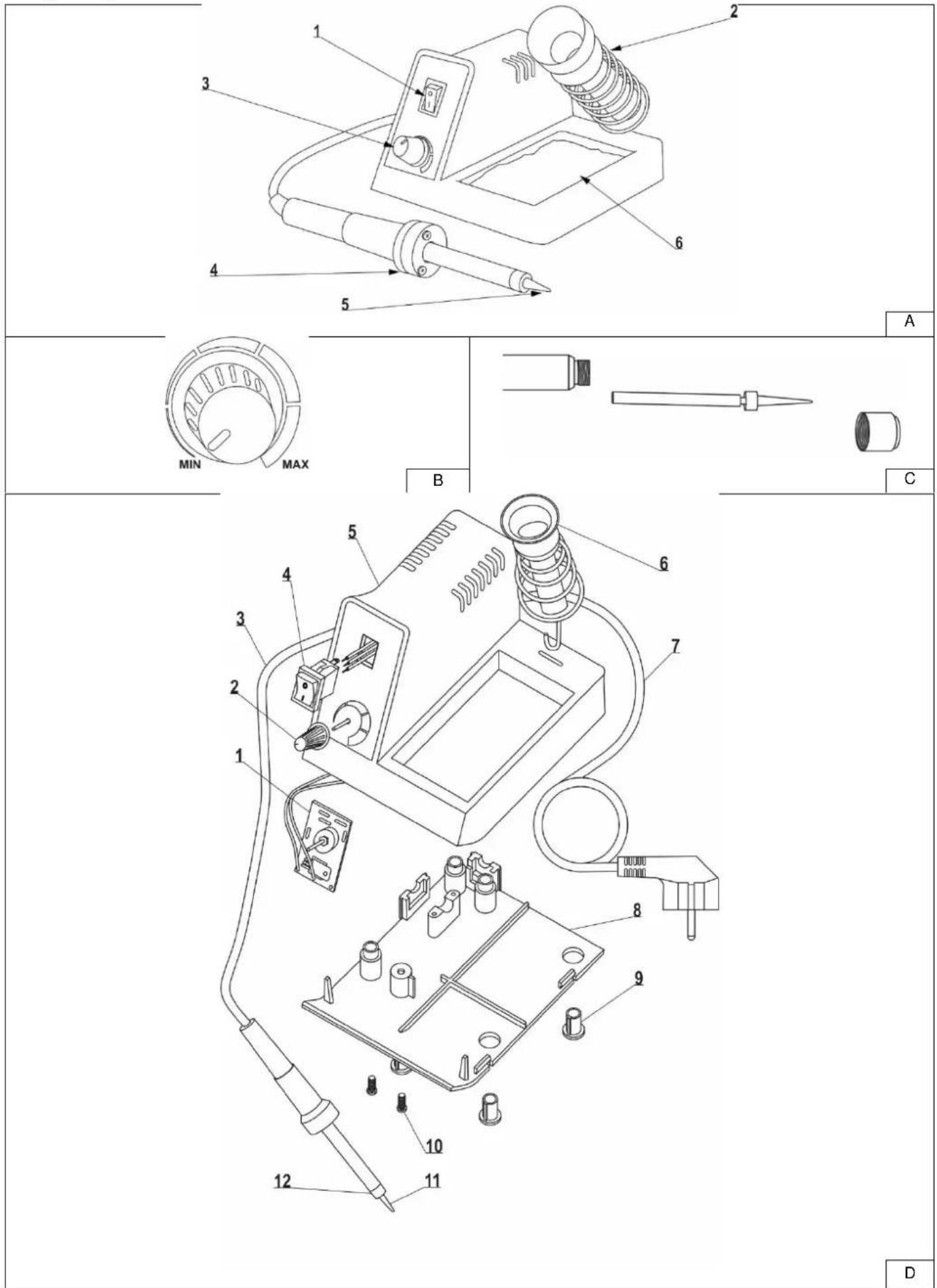

1. Zdjęcia i rysunki


Ostrzeženie: Gorące powierzchnie/ Upozornění: Horký povrch/ Varovanie: Horúci povrch/ Jspėjimas: Karštas paviršius/ Brīdinājums: Karsta virsma/ Figyelmeztetės: Forró levegő/ Avertizare: Aer fierbinte/ Warnung: Heiße luft

Maksymalna temperatura/ Maximální teplota/ Maximálna teplota/ Maksimali temperatūra/ Maksimāla temperatūra/ Maximális hőmérséklet/ Temperatura maximā/ Maximale temperatur

PL Spis treści

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączenie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Kompletacja urządzenia

13. Karta gwarancyjna

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

15. Wykaz części do rysunku złożeniowego

Deklaracja zgodności znajduje się w siedzibie Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia zone symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

Rys. A: 1.Włącznik, 2.Uchwyt końcówki roboczej, 3.Pokrętło zmiany temperatury, 4.Końcówka robocza, 5.Grot, 6.Gąbka

3. Przeznaczenie urządzenia

Stacja lutownicza przeznaczona jest do lutowania miękkiego elementów elektronicznych i elektrotechnicznych za pomocą spoiwa lutowniczego. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Urządzenie może być użytkowana tylko w pomieszczeniach zamkniętych, o sprawnie działającej wentylacji. Unikać wilgoci.

5. Dane techniczne

Model	DED7540
Napięcie sieci [V]	230 ~
Częstotliwość sieci [Hz]	50
Moc max. [W]	40
Temperatura nagrzewania [°C]	200-420
Stopień ochrony przed dostępem bezpośrednim	IP 20
Klasa ochronny	I

6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Przed przystąpieniem do pracy należy upewnić się czy kabel zasilający i grot urządzenia są w dobrym stanie technicznym. Sprawdzić, czy grot lutownicy jest czysty i suchy.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
<700	0,75	6

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie

• Wlóż uchwyt lutowniczy w zatrzask stacji lutowniczej.
• Wlóż grot lutowniczy w uchwyt.
• Podłącz przewód zasilający do gniazda wyposażonego w bolec ochronny.
  •Naciśnij przycisk wącznika(pozycja I), podłączenie do napięcia sygnalizuje podświetlenie przycisku włącznika.
• Po zakończonej pracy, wyłącz zasilanie, włącznik(pozycja 0).
• Odłącz przewód zasilający.

9. Użytkowanie urządzenia

Przed rozpoczęciem pracy nasącz gąbkę czyszczącą, a następnie wykręć ją do sucha i umieść w podstawie roboczej uchwytu.

Ustawienie temperatury

Za pomocą pokrętła regulacji temperatury (Rys.A, 3) ustaw pożadaną temperaturę grota. Temperaturę ustawiaj doświadczalnie, zwiększając ją delikatnie i próbując topić drut lutowniczy. Po uzyskaniu wymaganej temperatury, używając wymaganego spoiwa, rozpocznij pracę.

Podczas przerwy w pracy lub po jej zakończeniu pracy, grot lutownicy należy włożyć w uchwyt. Nadmiar cyny z grota wytrzeć w nasączoną wodą gąbkę. (Rys.A, 6).

Dobór prawidłowego grota

- Przed pierwszym użyciem pocynuj grot. Zapobiegnie to powstawaniu tlenków na jego powierzchni i przedłuży jego żywotność.

- Grot powinien zapewniać jak najlepszy kontakt z elementem lutowanym.

- Dobieraj grot, który będzie najlepiej odprowadzał ciepło do punktu lutowniczego.

- Nie utrzymuj grota dłuższy czas w wysokiej temperaturze – powoduje to szybsze zużycie grotu

10. Bieżące czynności obsługowe

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Weryfikuj stan techniczny urządzenia, zwracaj szczególną uwagę na przewód zasilający a także obudowę urządzenia. Grot lutowniczy zawsze czyścić gąbka, w przeciwnym wypadku tlenki i związki węgla wytwarzane podczas lutowania mogą go uszkodzić. Przy ciągłym użytkowaniu, przynajmniej raz w tygodniu odłącz grot i usuwaj znajdujące się na nim tlenki.

Nie usuwaj z grotu tlenków pilnikiem.

Jeśli na pokrytej cyną części grotu występuje czarny nalot(tlenek), użyć nowej cyny i oczyścić grot gąbką. Powtarzać do całkowitego usunięcia nalotu. Jeśli grot jest zdeformowany albo skorodowany wymień go na nowy.

Wymiana grota

Wymianę grota wykonuj gdy urządzenie jest wyłączone a temperatura grota równa jest temperaturze pokojowej.

• Odkręć nakrętkę grota (Rys.C).
• Wyjmij zużyty grot.
  • W miejsce starego włóż nowy grot.
• Mocno dokręć nakrętkę.

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjna. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Kompletacja urządzenia

1. Stacja lutownicza - 1 szt.; 2. Uchwyt; - 1 szt,

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

14. Wykaz części do rysunku złożeniowego

DED7540 (Rys. D)

Numer	Nazwa części	Numer	Nazwa części
1	Płytra drukowana	7	Kabel zasilający
2	Pokrętło temperatury	8	Podstawa
3	Kabel przyłączeniowy	9	Gumowa stopa
4	Włącznik	10	Śruba
5	Obudowa	11	Grot
6	Uchwyt lutownicy	12	Nakretka grotu

Karta gwarancyjna

na

Stacja lutownicza

Nr katalogowy: DED7540 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Stacja lutownicza	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Grot	Elementy nie objęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz
   z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;
d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia
23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
- płomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
6. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie
   7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.
3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).
5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
    Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
