Rodzaj produktu	Płyta ceramiczna
Marka	Zelmer
Model	ZPC6026UE
Liczba stref grzewczych	4 (I, II, III, IV)
Strefa grzewcza I Średnica / Moc	165 mm / 1100 W
Strefa grzewcza II Średnica / Moc	165 mm / 1200 W
Strefa grzewcza III Średnica / Moc	200 mm / 1800 W
Strefa grzewcza IV Średnica / Moc	165 mm / 1200 W
Moc całkowita	Ok. 5300 W (maks.)
Napięcie	220-240 V ~
Częstotliwość	50/60 Hz
Rodzaj sterowania	Przyciski dotykowe
Funkcje	Podwójna strefa grzewcza, Timer, Blokada, Ochrona przed przegrzaniem, Automatyczne wyłączanie
Wskaźnik ciepła resztkowego	Tak (wyświetla "H")
Rodzaj instalacji	Do zabudowy
Instrukcje czyszczenia	Użyj wilgotnej ściereczki, specjalnego środka do szkła ceramicznego; unikaj środków ściernych
Funkcje bezpieczeństwa	Blokada dziecięca, automatyczne wyłączanie, ochrona przed przegrzaniem
Certyfikaty	CE, LVD, EMC

Często zadawane pytania - ZPC6026UE Zelmer

Jak zablokować płytę, aby zapobiec przypadkowemu włączeniu?

Naciśnij przycisk blokady (ikona), aby zablokować wszystkie elementy sterujące z wyłączeniem WŁ./WYŁ. Aby odblokować, naciśnij i przytrzymaj przycisk blokady przez kilka sekund, aż wskaźnik blokady zniknie.

Jak ustawić timer dla konkretnej strefy grzewczej?

Wybierz żądaną strefę grzewczą, naciskając przyciski regulacji mocy (+ lub -), aż wyświetlacz strefy zacznie migać. Następnie użyj przycisków TIMER + i -, aby ustawić żądany czas (1-99 minut). Po 5 sekundach bezczynności timer jest potwierdzany i rozpoczyna odliczanie. Po upływie czasu strefa wyłącza się automatycznie.

Co oznacza symbol 'H' na wyświetlaczu?

Symbol 'H' oznacza ciepło resztkowe na strefie grzewczej. Nie dotykaj strefy grzewczej, dopóki symbol nie zniknie, aby uniknąć poparzeń.

Czy mogę używać folii aluminiowej lub aluminiowych patelni na płycie?

Nie. Nigdy nie używaj folii aluminiowej ani aluminiowych tac, ponieważ podgrzane aluminium może się stopić i uszkodzić powierzchnię ceramiczną. Unikaj także gotowania w zamkniętych puszkach lub żywności owiniętej w folię.

Jak wyczyścić przypalony cukier lub stopione tworzywo sztuczne z płyty?

Użyj specjalnego skrobaka odpowiedniego do szkła ceramicznego, aby natychmiast usunąć pozostałości. Następnie przetrzyj wilgotną ściereczką i w razie potrzeby zastosuj specjalny środek do czyszczenia szkła ceramicznego. Nie pozostawiaj cukru ani plastiku na gorącej powierzchni.

Jaki rodzaj naczyń jest odpowiedni do tej płyty ceramicznej?

Używaj garnków i patelni z płaskim, gładkim dnem i średnicą co najmniej tak dużą jak strefa grzewcza. Unikaj patelni z chropowatym dnem, które mogą porysować szkło.

Dlaczego płyta wyłącza się sama podczas użytkowania?

Płyta ma funkcję automatycznego wyłączania: jeśli strefa grzewcza pozostaje włączona bez żadnej operacji (np. bez regulacji mocy) przez określony czas (2-8 godzin w zależności od poziomu mocy), wyłączy się dla bezpieczeństwa.

Jak aktywować podwójną strefę grzewczą?

Po włączeniu strefy grzewczej naciśnij przycisk podwójnej strefy grzewczej (ikona), aby rozszerzyć obszar grzewczy. Naciśnij ponownie, aby dezaktywować. Uwaga: nie wszystkie strefy obsługują tę funkcję.

Czy mogę zainstalować płytę nad piekarnikiem?

Tylko jeśli piekarnik ma urządzenie wentylacyjne, a wlot i wylot powietrza płyty nie są zablokowane. Zapewnij wystarczający odstęp i materiał blatu odporny na ciepło.

Co zrobić, jeśli płyta nie reaguje na dotyk?

Najpierw sprawdź, czy funkcja blokady jest aktywna. Jeśli nie, spróbuj wyłączyć i ponownie włączyć płytę. Jeśli problem nadal występuje, skontaktuj się z wykwalifikowanym centrum serwisowym ZELMER w celu naprawy.

INSTRUKCJA OBSŁUGI ZPC6026UE Zelmer

Płyta ceramiczna Typ ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE 2–5

NÁVOD K POUŽITÍ

cká deska Typ ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE 6–9

NÁVOD NA OBSLUHU

cká varná doska Typ ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE 10–13

HASZNÁLATI UTASÍTÁS

Wskazówki dotyczące bezpieczeństwa

Orzed rozpoczęciem użytkowania urządzenia zapoznaj się z treścią całej instrukcji obsługi.
Grządzenie jest przeznaczone do użytku domowego. W przypadku wykorzystywania go do celów biznesu gastronomicznego, warunki gwarancji zmieniają się.
Orządzenie może być użytkowane wewnątrz pomieszczeń.
łyta ceramiczna przeznaczona jest do przygotowywania i podgrzewania potraw przy zastosowaniu odpowiednich naczyń kuchennych.

UWAGA: Średnica dna naczynia indukcyjnego powinna być co najmniej równa średnicy pola grzejnego, na którym ma być używane.

Die używaj płyty ceramicznej w celu ogrzewania pomieszczeń i podgrzewania płynów lub materiałów szkodliwych, lotnych itp.
Die używaj płyty ceramicznej w celu ogrzewania zamkniętych puszek. Puszka może ekspłodować. Wcześniej usuń przynajmniej pokrywę.
Figdy nie gotuj żywności w folii aluminiowej.
Figdy nie stawiaj żywności opakowanej w folię aluminiową lub na tackach aluminiowych na płycie ceramicznej, gdyż podgrzane aluminium stopi się i uszkodzi urządzenie.

UWAGA: Jeżeli powierzchnia płyty jest uszkodzona, wyłączą prąd, aby uniknąć możliwości porażenia prądem elektrycznym.

nie uruchamiaj urządzenia, jeśli przewód zasilający jest uszkodzony lub obudowa jest w sposób widoczny uszkodzona.

Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

Napraw urządzenia może dokonywać jedynie przeszkolony personel. Nieprawidłowo wykonana naprawa może spowodować poważne zagrożenie dla użytkownika.

przypadku zaniku napięcia, wszystkie nastawy i wskazania zostają zresetowane. Zachowaj szczególną ostrożność, gdyż pole grzejne nagrzane przed zanikiem napięcia nie będzie już nadzorowane przez wskaźnik.
W razie wystąpienia usterek radzimy byś zwrócić się do specjalistycznego punktu serwisowego ZELMER.
Piektóre elementy nagrzewają się podczas trybu pracy płyty.
Figdy nie używaj płyty ceramicznej z pustymi naczy-niami.
wie dotykaj gorących części urządzenia. Istnieje ryzyko poparzenia! Pozostaw urządzenie do ochłodzenia przed czyszczeniem.
Do mycia płyty nie używaj agresywnych detergentów w postaci emulsji, mleczka, past itp. Mogą one między

innymi usunąć naniesione informacyjne symbole graficzne, takie jak: oznaczenia, znaki ostrzegawcze, itp.

Liniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

Uależy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.
- przet nie jest przeznaczony do pracy z użyciem ze- netrznych wyłączników czasowych lub oddzielnego układu zdalnej regulacji.
Płyta ceramiczna jest wrażliwa na uderzenia punktowe np. buteleczka z przyprawami, solniczka itp.
Oukier może reagować z płytą pozostawiając nieusuwalne plamy. Zawsze natychmiast usuwaj z płyty plamy zawierające cukier.
Nie kładź na gorącą płytę wyrobów z aluminium lub tworzyw sztucznych.

Upewnij się, że powyższe wskazówki zostały zrozumiane.

Montaż i podłączenie płyty do instalacji elektrycznej

Montaż płyty (Rys. A)

UWAGA: Montażu płyty może dokonać tylko wykwalifi kowany instalator posiadający odpowiednie uprawnienia.

Na rysunku przedstawione są niezbędne wymiary oraz sposób montowania płyty.

① Wykonaj otwór w blacie zgodnie z wymiarami.
② Włóż płytę do otworu i przymocuj ją od spodu do blatu za pomocą wsporników i wkrętów.
Nie montuj płyty nad piekarnikiem niewyposażonym w wentylację lub w pobliżu urządzeń emitujących ciepło.
pewnij się, że blat kuchenny wykonany jest z materiału o odpowiedniej wytrzymałości cieplnej, by nie doszło do jego odkształcenia spowodowanego nagrzewaniem się płyty.
Do zamontowaniu, upewnij się, że płyta ceramiczna jest dobrze wentylowana, a wlot i wylot powietrza nie są zablokowane.

Podłączenie do instalacji elektrycznej

UWAGA: Przyłączenia płyty do instalacji elektrycznej może dokonać tylko wykwalifikowany instalator posiadający odpowiednie uprawnienia.

Przed przyłączeniem płyty ceramicznej do instalacji elektrycznej zapoznaj się z informacjami na tabliczce znamionowej i schemacie podłączenia urządzenia.

Instalacja elektryczna zasilająca płytę powinna być zabezpieczona odpowiednio dobranym zabezpieczeniem.
Dodatkowo instalacja elektryczna musi posiadać odpowiedni wyłącznik umożliwiający odcięcie dopływu prądu w sytuacji awaryjnej.
Nie zginaj, ani nie skracaj kabla zasilającego.

UWAGA: Instalator zobowiązany jest do wypełnienia karty gwarancyjnej, będącej podstawą do uwzględnienia gwarancji.

Dane techniczne

Parametry techniczne podane są na tabliczce znamionowej Płyta ceramiczna jest urządzeniem klasy I wyposażonym w przewód przyłączeniowy z żyłą ochronną.

Urządzenie spełnia wymagania obowiązujących norm Urządzenie jest zgodne z wymaganiami dyrektyw:

- Urządzenie elektryczne niskonapięciowe (LVD) - 2006/95/EC. Kompatybilność elektromagnetyczna (EMC) - - 2004/108/EC.

Wyrób oznaczono znakiem CE na tabliczce znamionowej. Deklaracja zgodności CE znajduje się na stronie www.zelmer.pl

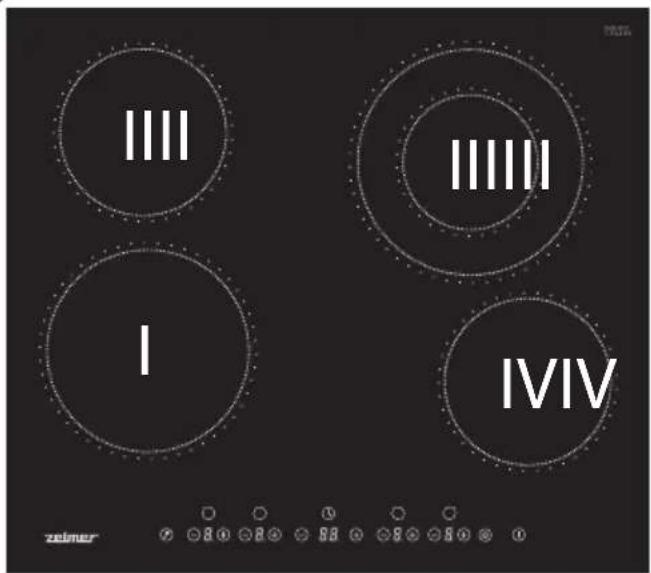

Budowa urządzenia (Rys. B)

I, II, III, IV – pola grzejne

1 Przycisk blokady
2 Przyciski regulacji mocy (-) (+)
3 TIMER - +
4 Przycisk podwójnego pola grzejnego
5 Przycisk WŁĄCZ/WYŁĄCZ ①

Przygotowanie płyty do pracy

Po włączeniu urządzenia usłyszysz pojedynczy sygnał dźwiękowy, wszystkie wskaźniki świetlne zapalą się na ok. 1 sekundę, a następnie wyłączą – będzie to oznaczać, że płyta ceramiczna przeszła w tryb oczekiwania.

Praca z płytą

① Włącz płytę przyciskiem Ⓘ. Wszystkie wskaźniki będą pokazywały wartość „ ² .
② Na wybranym polu grzejnym położ naczynie.
③ Przyciskami, wyblerz odpowiedni poziom mocy (1-9).
④ Aby wyłączyć dane pole grzejne, przyciskami lub ustaw poziom mocy na wartość 0.
⑤ Po skończonej pracy wyłącz płytę naciskając Ⓘ.

•ężeli płyta jest włączona i nie działa żadne pole grzejne, to po 1 minucie bezzynności urządzenie automatycznie przejdzie w tryb oczekiwania.

Moc i wielkość poszczególnych pól grzejnych

Pole	ZPC6015UE, ZPC6035BE ZPC6026UE, ZPC6046BE
	Wielkość[mm]	Maks. moc[W]	Wielkość[mm]	Maks. moc[W]
I∅	200 1800		∅ 165 1100
			∅ 270	2000
II∅	165 1200 ∅ 165 1200
III	∅ 137 1000		∅ 200 1800
	∅ 223 2200
IV∅	165 1200 ∅ 165 1200

Wskaźnik ciepła

Przy używaniu płyty przez dłuższy czas, ciepło na danym polu grzejnym utrzymuje się jeszcze przez chwilę po jej wyłączeniu. Wyświetlający się symbol „H” na wskaźniku mocy danego pola grzejnego ostrzega przed przypadkowym dotknięciem rozgrzanego miejsca.

Zabezpieczenie przed przegrzaniem

Płyta posiada wbudowany czujnik, który mierzy temperaturę wewnątrz płyty. W przypadku przekroczenia dozwolonej wartości temperatury płyta ceramiczna automatycznie wyłączy się.

Automatyczne wyłączenie płyty

W sytuacji, gdy dane pole grzejne pracuje, a Ty nie wykonujesz na nim żadnej operacji, płyta wyłączyć się automatycznie po upływie określonego czasu uzależnionego od poziomu nastawionej mocy. Patrz tabela poniżej:

Poziom mocy Czas
1-3 8 h
4-6 4 h
7-9 2 h

Funkcja podwójnego pola grzejnego

Funkcja ta umożliwia włączenie dodatkowej powierzchni grzejnej.

① Podczas pracy pola grzejnego, włącz dodatkową powierzchnię grzejną, wciskając przycisk
② Ponownie wciśnij ○, aby wyłączyć funkcję.

Przyciski TIMER – programator czasu

Na odpowiednim polu grzejnym przyciskami (Tub wybierz poziom mocy (wskaźnik mocy zacznie migać).

Następnie przyciskami ⏻ lub ⚠TIMER’a ustaw odpowiedni czas. Wskaźnik będzie migał przez 5 sek., po czym ustawiony czas zostanie zatwierdzony. Świecąca kropka przy wskaźniku poziomu mocy pola grzejnego informuje, że jest do niego przypisany TIMER. Po upływie zadanego czasu pole grzejne automatycznie wyłączy się.

Programator czasu gotowania może działać tylko dla jednego pola grzejnego w danym czasie.

TIMER może być wykorzystywany jako minutnik.

Przyciskami TIMER'a ustaw odpowiedni czas. Dłuższe przytrzymanie przycisku - lub + powoduje przeskok co 10 minut. Po ustawieniu wskaźnik będzie migał przez 5 sekund, po czym ustawiony czas zostanie zatwierdzony. Po upływie zadanego czasu rozlegnie się trwający 30 sekund sygnał dźwiękowy, a na wyświetlaczu pojawi się wartość „-”.

Minutnik nie ma wpływu na proces gotowania oraz ustawienie poziomu mocy pół grzejnych.

Funkcja LOCK

Funkcja LOCK pozwala na zablokowanie działania wszystkich przycisków na płycie (za wyjątkiem Ⓡ).

① Wciśnij ⓞ, aby zablokować działanie przycisków.
② Aby odblokować działanie przycisków, ponownie wciśnij i przytrzymaj 📞

Jeśli podczas działania funkcji LOCK wyłączysz płytę przyciskiem ①, to aby ponownie ją włączyć, musisz odblokować płytę wciskając i przytrzymując przycisk ②, a następnie wcisnąć przycisk ③

Czyszczenie i konserwacja

Pamiętaj o ciągłym utrzymywaniu płyty w czystości.

Przed przystąpieniem do czyszczenia odłącz urządzenie od zasilania.

Do czyszczenia płyty nie używaj sprzętu do czyszczenia parą.

ekkie zanieczyszczenia nawilż najpierw ciepłą woda, a następnie za pomocą gąbki przetrzyj do sucha.

Jocne zanieczyszczenia nawilż najpierw ciepłą woda, a następnie za pomocą specjalnej gąbki do czyszczenia szkła przetrzyj do sucha.
Dozostałości kamienia i inne osady usuwaj nanosząc na zabrudzone miejsce niewielką ilość specjalnego preparatu do czyszczenia szkła ceramicznego lub białego octu winnego, a następnie zetrzyj go suchą szmatką.
Ołodycze, stopione aluminium, tworzywa sztuczne usuwaj za pomocą skrobaczki do szkła, a następnie przetrzyj miejsce wilgotną szmatką. W razie potrzeby użyj preparatu do czyszczenia szkła ceramicznego.

Ekologia – zadbajmy o środowisko

Każdy użytkownik może przyczynić się do ochrony środowiska.

Nie jest to ani trudne, ani zbyt kosztowne. W tym celu: opakowanie kartonowe przekaż na makulaturę, worki z polietylenu (PE) wrzuć do kontenera na plastik.

Zużyte urządzenie oddaj do odpowiednie- go punktu składowania, gdyż znajdujące się w urządzeniu niebezpieczne składniki mogą być zagrożeniem dla środowiska.

Nie wyrzucaj wraz z odpadami komunalnymi!!!

Importer: Zelmer Market Sp. z o.o. – Polska

Zakup części eksploatacyjnych – akcesoriów: w punktach serwisowych, – sklep internetowy – jak poniżej. –

Telefony:

1. Salon Sprzedaży Wysyłkowej: wyroby/akcesoria – sklep internetowy: – www.zelmer.pl, e-mail: [e-mail] części zamienne: – tel. [phone], fax [phone]

2. Sprawy handlowe: tel. [phone], e-mail: [e-mail]

3. Biuro reklamacji: tel. [phone], e-mail: [e-mail]

Producent/importer nie odpowiada za ewentualne szkody spowodowane za stosowaniem urządzenia niezgodnie z jego przeznaczeniem lub niewłaściwą jego obsługą.

Producent/importer zastrzega sobie prawo modyfikacji wyrobu w każdej chwili, bez wcześniejszego powiadamiania, w celu dostosowania do przepisów prawnych, norm, dyrektyw albo z przy czyn konstrukcyjnych, handlowych, estetycznych i innych.
